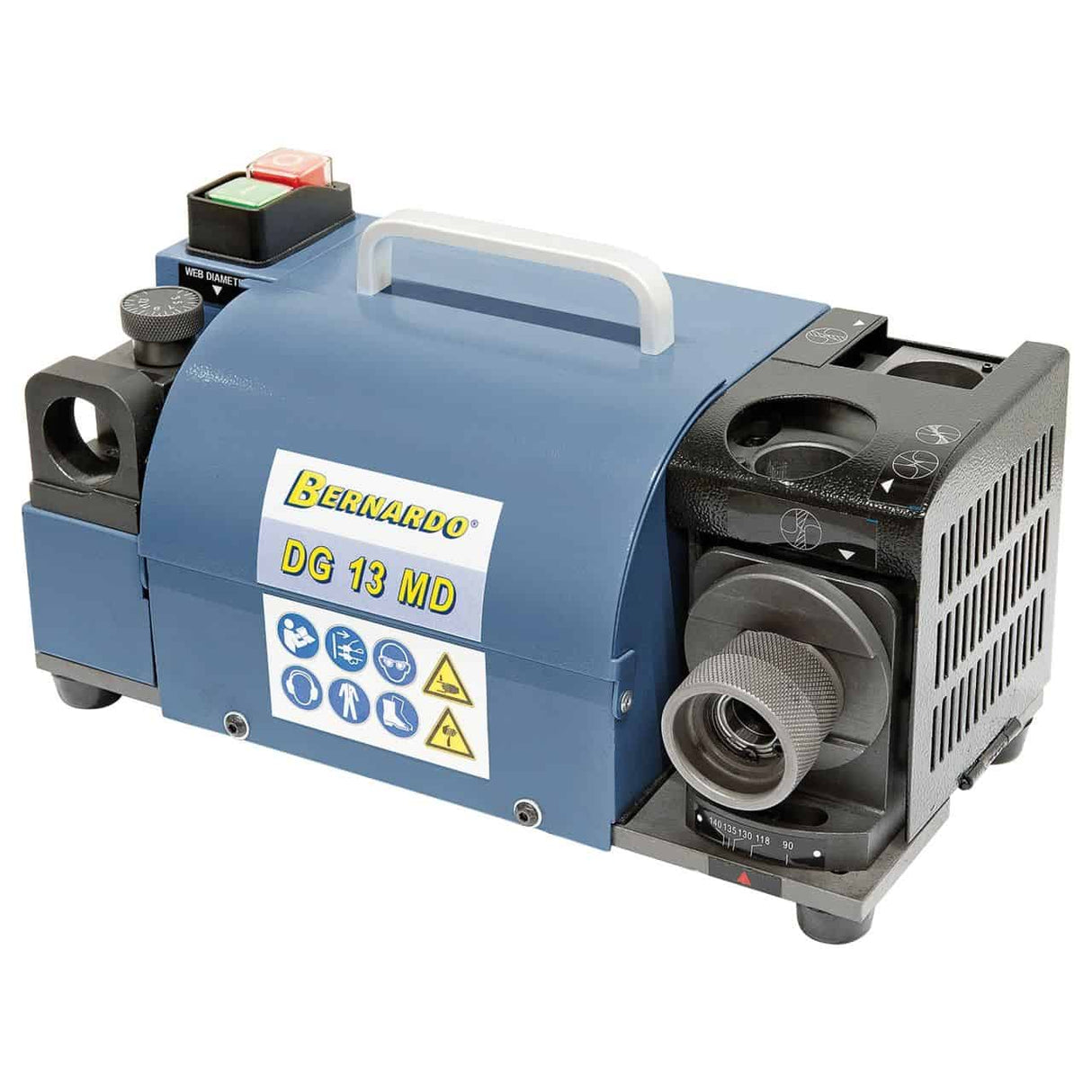

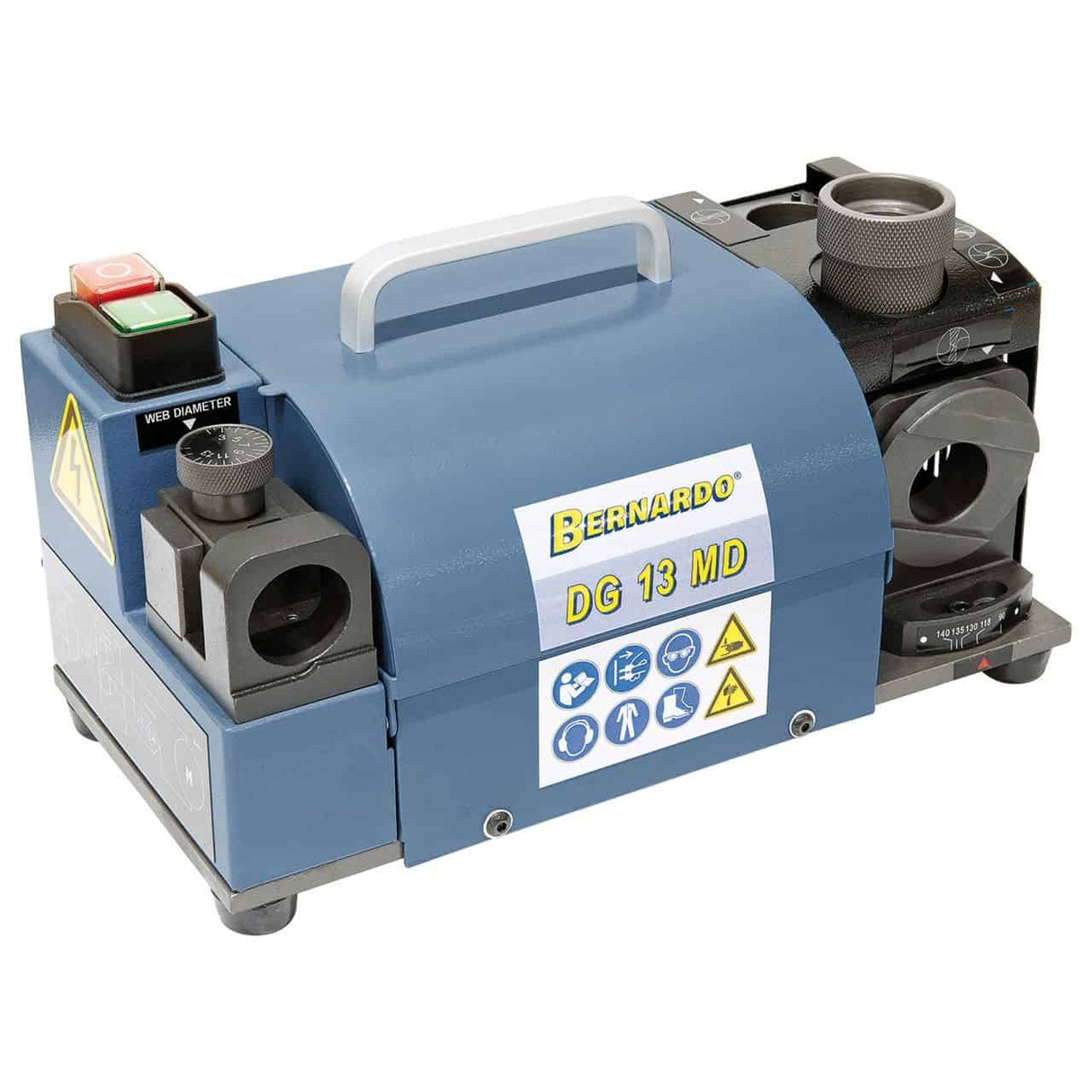

Der Bohrerschärfer Bernardo DG 13 MD schärft HSS- und Hartmetall-Spiralbohrer mit Durchmessern von 2 bis 13 mm. Er verfügt über einen einstellbaren Spitzenwinkel von 90° bis 135°, eine Schleifscheibendrehzahl von 4400 U/min, einen 0,12 kW Einphasen-230-V-Motor und eine im Lieferumfang enthaltene CBN-Schleifscheibe. Ausgestattet ist er mit einer Ausdünnvorrichtung und einer zusätzlichen Station zum Feinschleifen der Schneide. Gewicht: 8,1 kg. Hergestellt in Österreich, Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Schärfbarer Spitzendurchmesser: 2 – 13 mm
-
Einstellbarer Spitzenwinkel: 90° – 135°
-
Drehzahl der CBN-Schleifscheibe: 4.400 U/min
-
Motor: 0,12 kW – 230 V Einphasenstrom
-
Funktionen: Vorschärfen + Ausdünnen + Freischleifen
-
Spindel: Präzisionskugellager
-
Gewicht: 8,1 kg
Verwenden Sie die DG 13 MD und was Für

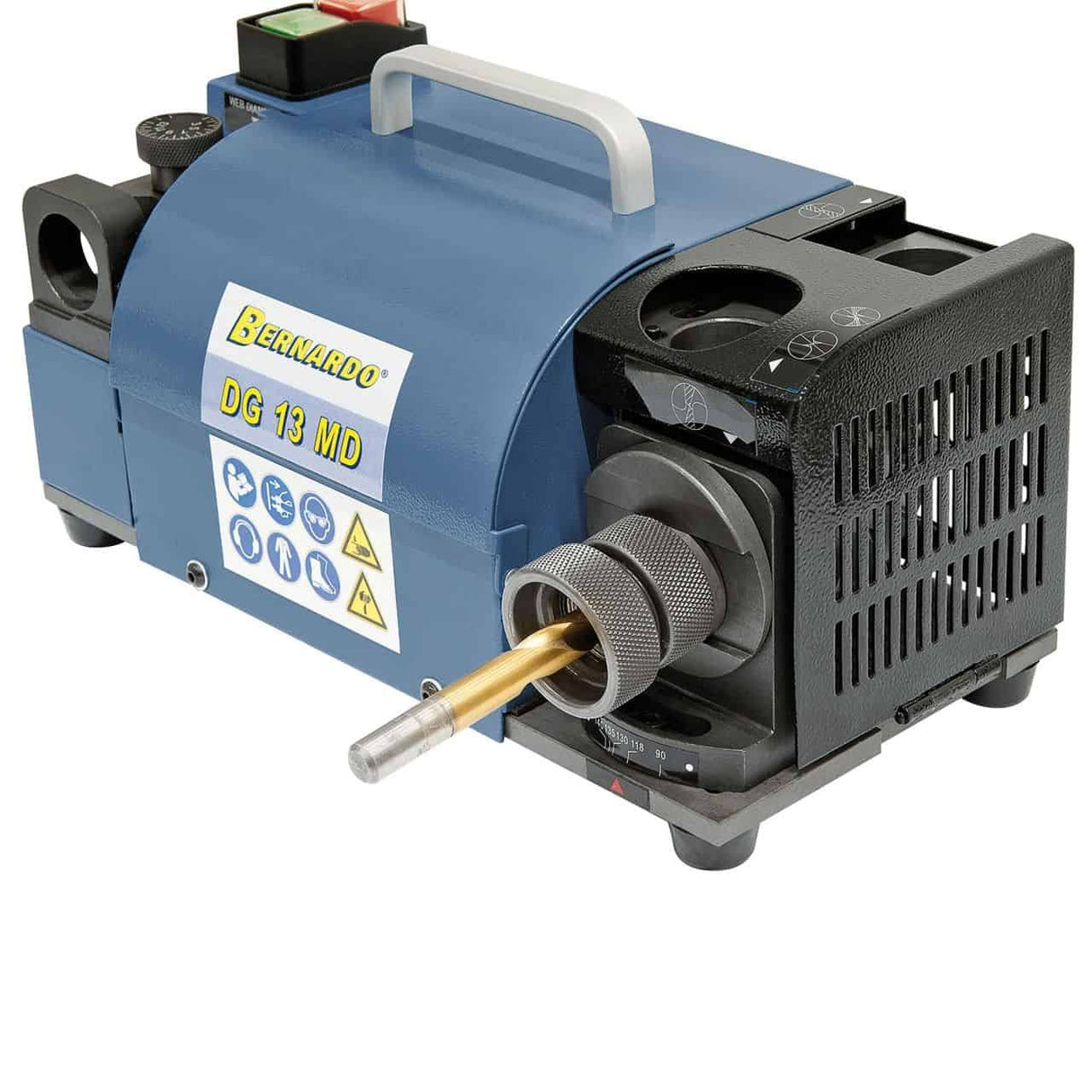

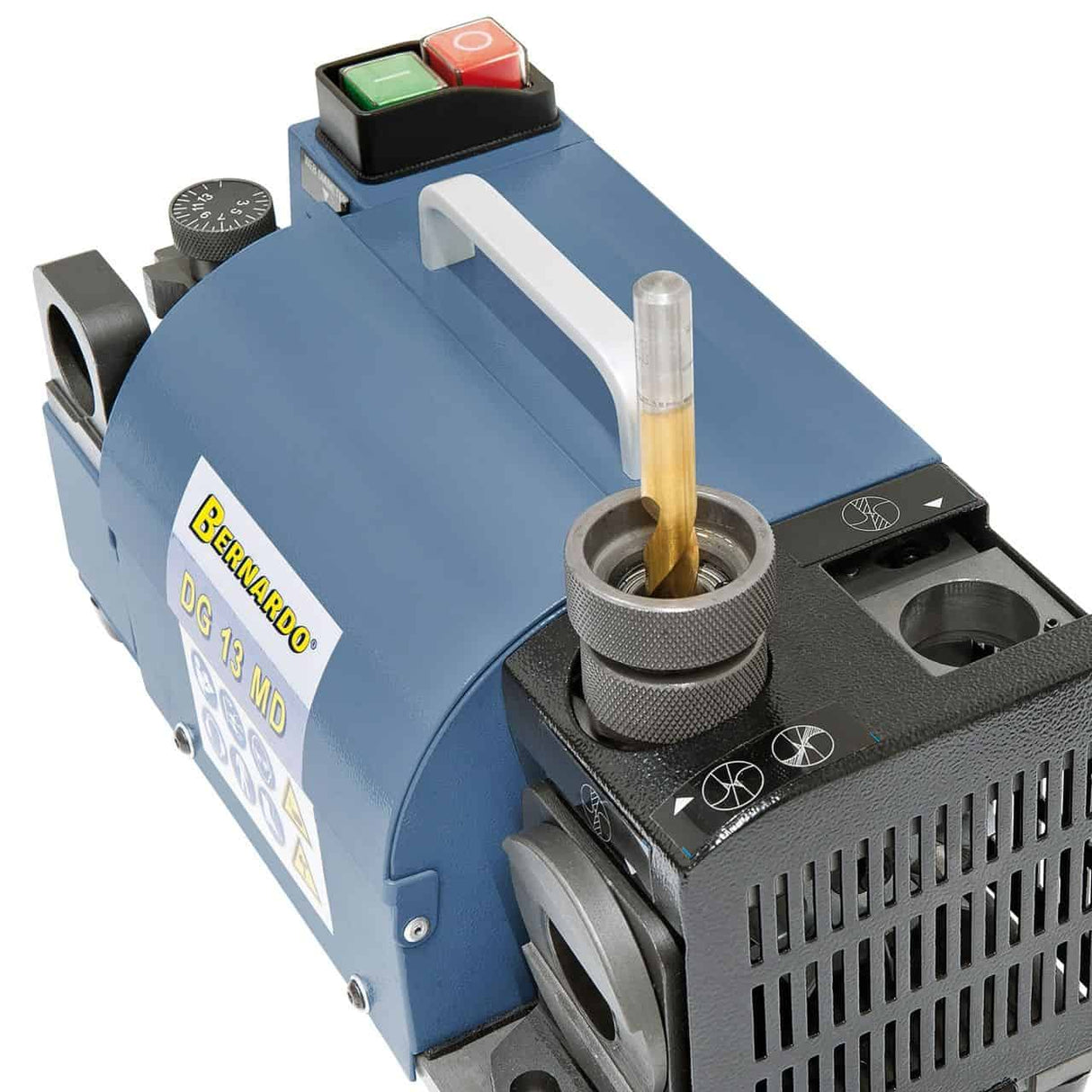

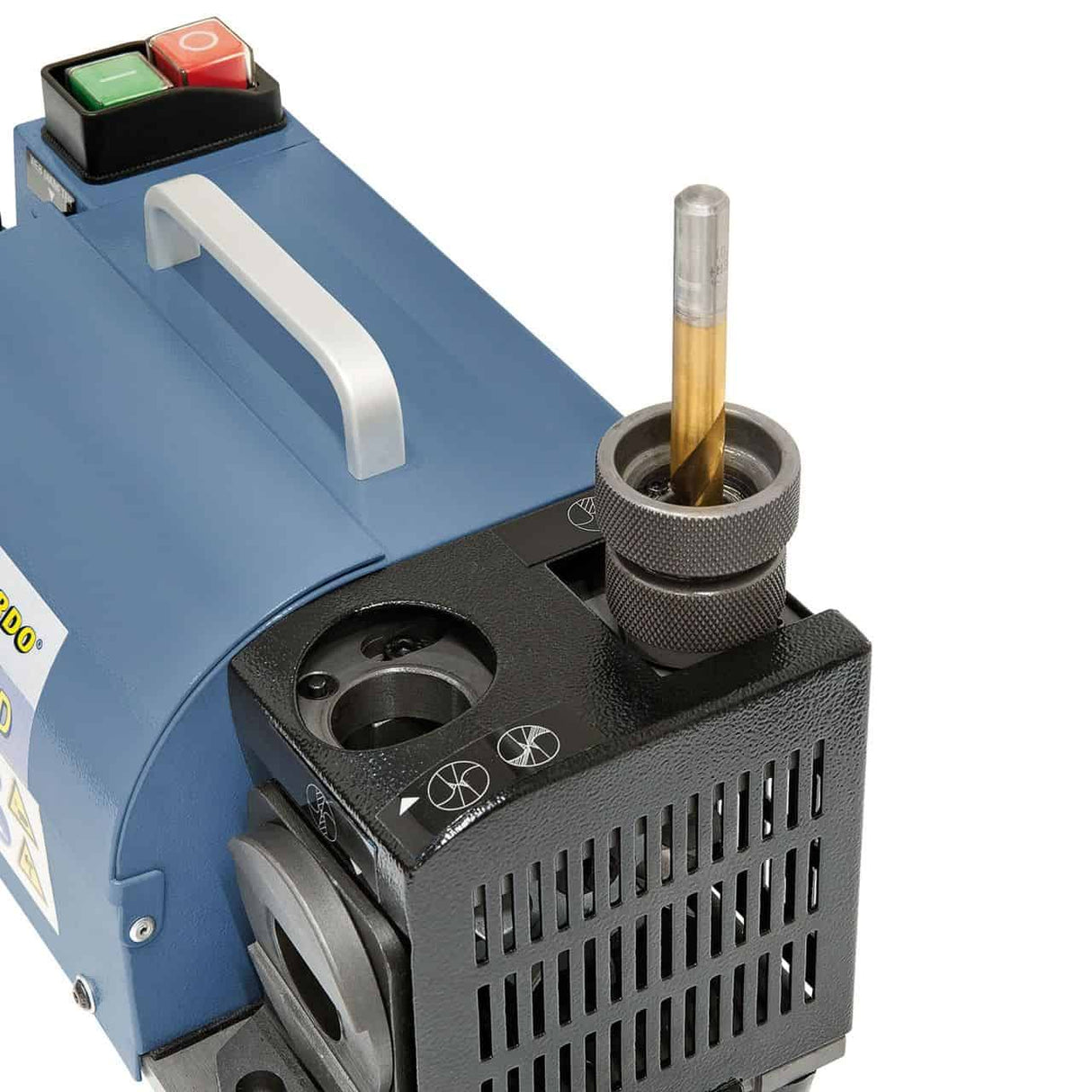

Der Bernardo DG 13 MD ist ein Spiralbohrer-Schärfgerät mit drei Arbeitsstationen: Vorschärfen, Ausdünnen der Schneide und eine zusätzliche Station zum Freischleifen der Schneidfläche. Durch das Ausdünnen wird die Dicke der Schneide in der Mitte reduziert, was die Zentrierung auf dem Werkstück verbessert und den benötigten Vorschub beim Bohren verringert. Diese in dieser Preisklasse seltene Funktion unterscheidet den DG 13 MD vom Basismodell DG 13 M. Die CBN-Schleifscheibe (kubisches Bornitrid) ist die optimale Wahl zum Schärfen von HSS und Hartmetall. In Kundenlaboren setzen Maschinenbaubetriebe, Instandhaltungsabteilungen und Feinmechaniker auf Krollit, um die Kosten für den Bohrerwechsel zu senken und die Bohrleistung bei Stahl und Metallen zu verbessern.
Position im Bernardo-Sortiment
Der DG 13 MD ist die leistungsstärkere Version des DG 13 M im Bernardo-Sortiment der Spiralbohrer-Schärfgeräte. Im Vergleich zur Basisversion DG 13 M bietet die MD zusätzlich eine Ausdünnvorrichtung und eine Entlastungsschleifstation. Diese beiden Funktionen verbessern die Geometrie des geschärften Bohrers deutlich: Ein optimal ausgedünnter und geschärfter Bohrer hat eine längere Standzeit zwischen den Nachschärfungen und erzeugt präzisere Bohrungen. Neben der DG 13 MD umfasst das Bernardo-Sortiment auch Werkzeugschärfer (EMG 30, EMG 60) und Universalschärfer für andere Werkzeugtypen. Für Werkstätten, die hauptsächlich mit Bohrern bis 13 mm arbeiten, ist die DG 13 MD die ideale Lösung.
Krollit Logistik und Support
Der Versand von Bernardo dauert 5–9 Werktage (7 Tage in Süditalien). Mit einem Gewicht von 8,1 kg wird die Maschine in einer separaten Schutzverpackung versendet und kann von einer Person getragen werden. CBN-Schleifscheiben, ER 20 Spannzangen und originale Bernardo-Ersatzteile sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Italienischer Kundenservice ist verfügbar.
Für wen ist die DG 13 MD geeignet?
| Profil |
Kompatibilität |
Grund |
| Begeisterter Hobbybastler |
Geeignet |
Für alle, die ihre Bohrer regelmäßig schärfen müssen. Bei gelegentlicher Nutzung (ein bis zwei Schärfungen pro Monat) können die Kosten zu hoch sein: Ziehen Sie externe Schärfdienste in Betracht. |
| Mechanische Werkstatt / Instandhaltungsabteilung |
Empfohlen |
Die drei Stationen (Schärfen, Ausdünnen, Freischneiden) erzeugen Bohrer mit der korrekten Geometrie, die länger zwischen den Schärfungen stehen bleiben. Reduziert die Kosten für den Bohrerwechsel und verbessert die Bohrleistung.
|
| Produktionsabteilung mit intensivem Bohrerverbrauch
| Empfohlen
| Für Werkstätten mit regelmäßigem Einsatz von HSS- und Hartmetallbohrern amortisiert sich die DG 13 MD schnell. Eine langlebige CBN-Schleifscheibe und drei Schleifstationen ermöglichen schnelles und wiederholgenaues Schärfen.
|
Nicht geeignet für: Bohrer mit einem Durchmesser über 13 mm (größere Modelle in Betracht ziehen); CNC-Bohrer mit speziellen Geometrien (erfordert CNC-Universal-Schärfgeräte); Schärfen von Schaftfräsern oder anderen rotierenden Werkzeugen (außer Bohrern; siehe EMG 30 oder Universal-Schärfgeräte).
Schärfleistung
| Spezifikation |
Wert |
| Bohrerdurchmesser |
2 – 13 mm |
| Bohrmaterialien |
HSS, HSS-Co, Hartmetall |
| Einstellbarer Spitzenwinkel |
90° – 135° |
| Betriebsfunktionen |
Primäres Schärfen + Ausdünnen + Reiben Highlights |
Schleifscheibe und Spindel
| Spezifikation |
Wert |
| Schleifscheibentyp |
CBN (kubisches Bornitrid) |
| Schleifscheibendrehzahl |
4.400 U/min |
| Spindel |
Präzisionskugellager |
Motor und Leistung
| Angeben |
Wert |
| Motorleistung |
0,12 kW |
| Leistung |
230 V – 50 Hz – einphasig |
Abmessungen und Gewicht
| Angeben |
Wert |
| Maschinenabmessungen (L × B × H) |
280 × 135 × 165 mm |
| Nettogewicht |
8,1 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Standardausstattung
- Montierte CBN-Schleifscheibe

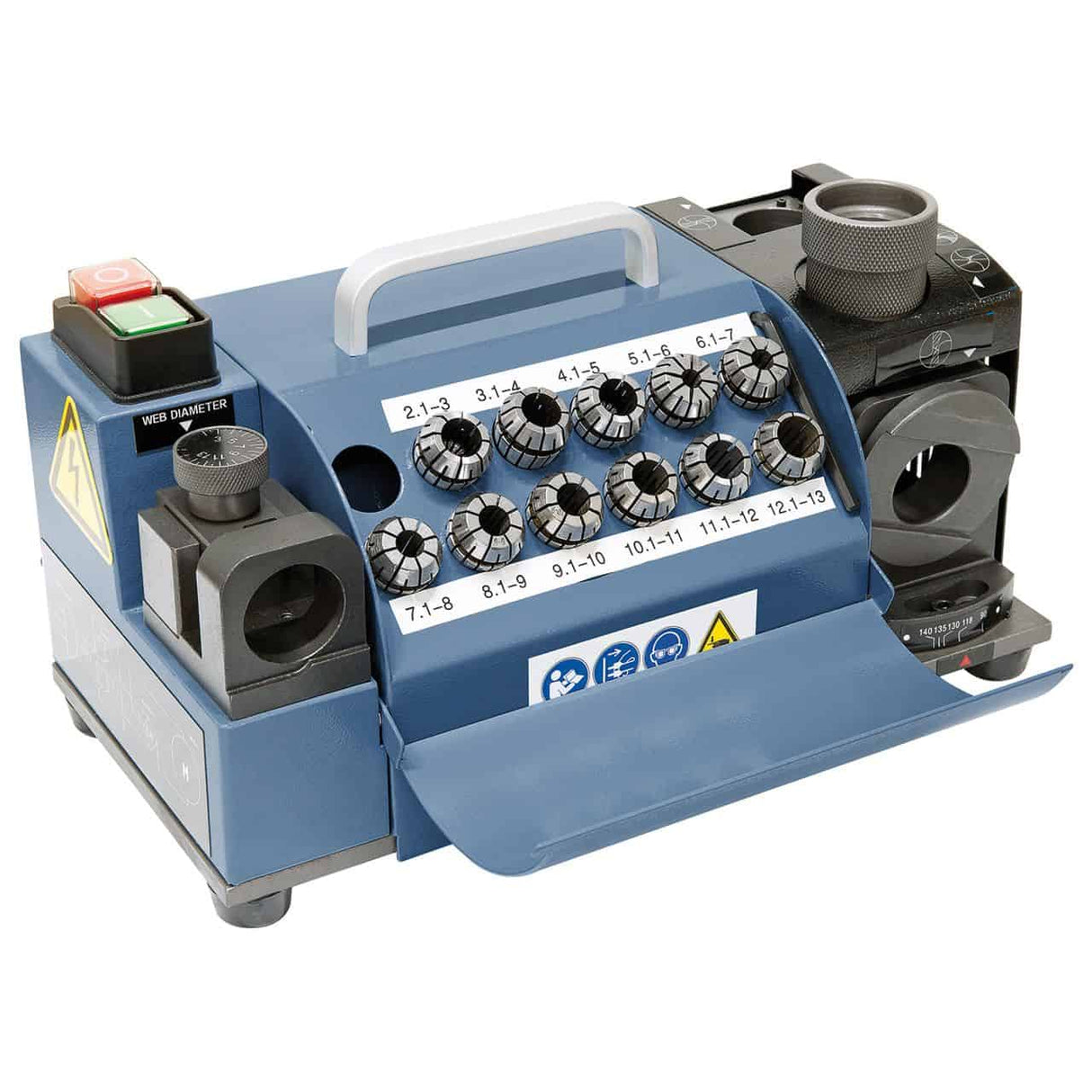

- Satz mit 11 ER 20 Spannzangen (3,0 / 4,0 / 5,0 / 6,0 / 7,0 / 8,0 / 9,0 / 10,0 / 11,0 / 12,0 / 13,0 mm)
- ER 20 Spannzangenfutter
- Benutzerhandbuch
Häufig gestellte Fragen
Was ist der Unterschied zwischen der DG 13 MD und der DG 13 M?
Die DG 13 MD verfügt zusätzlich über eine Ausdünnvorrichtung und eine Freischleifstation für die Schneide. Die Basisversion der DG 13 M bietet lediglich das Grundschärfen.
Durch das Ausdünnen wird die Dicke des Bohrers in der Mitte (am Steg) reduziert, wodurch die Zentrierung auf dem Werkstück verbessert und die benötigte Vorschubkraft verringert wird. Das Freischleifen erzeugt den korrekten Spanwinkel hinter der Schneide. Diese beiden Funktionen ermöglichen die Herstellung von Bohrern mit optimaler Geometrie und überlegener Leistung. Daher ist die DG 13 MD in professionellen Werkstätten so beliebt.
Kann ich Hartmetallbohrer schärfen?
Ja. Die mitgelieferte CBN-Schleifscheibe ist die richtige Wahl für HSS und Hartmetall. CBN ist speziell für Stähle und Eisenlegierungen entwickelt, während Diamantscheiben im Allgemeinen für Hartmetall bevorzugt werden. CBN eignet sich jedoch auch zum gelegentlichen Nachschärfen.
Für Werkstätten mit intensivem Einsatz von Hartmetallbohrern ist eine Diamantscheibe als optionales Zubehör erhältlich, die optimale Ergebnisse bei Hartmetall liefert. Für HSS- und HSS-Co-Bohrer ist die CBN-Schleifscheibe in allen Fällen die richtige Wahl. Original Bernardo Ersatzscheiben sind ab Lager Krollit mit einer Lieferzeit von 3–5 Werktagen erhältlich.
Wie lange dauert das Schärfen eines Bohrers?
Das vollständige Schärfen eines HSS-Bohrers (Vorschärfen + Ausdünnen + Entgraten) dauert in der Regel 1–3 Minuten für Bohrer unter 10 mm und 3–5 Minuten für Bohrer von 10–13 mm.
Die Dauer hängt vom Ausgangszustand des Bohrers ab: Ein leicht abgenutzter Bohrer benötigt nur das Vorschärfen (ca. 1 Minute), während ein abgenutzter oder beschädigter Bohrer alle drei Schritte (ca. 3–5 Minuten) erfordert. Mit etwas Übung erzielt der Anwender schnelle und reproduzierbare Schärfezeiten. Die mitgelieferten ER 20 Spannzangen ermöglichen das präzise Spannen von Bohrern in Standardgrößen von 3 bis 13 mm.
Kann die DG 13 MD an einer 230-V-Haushaltssteckdose betrieben werden?
Ja. Der 0,12 kW starke 230-V-Einphasenmotor kann an jeder 16-A-Haushaltssteckdose betrieben werden. Der Stromverbrauch ist minimal und entspricht dem eines kleinen Haushaltsgeräts.
Der DG 13 MD ist für den Einsatz auf der Werkbank mit geringem Stromverbrauch konzipiert: Er kann ohne separate Stromleitungen in jeder Werkstatt oder jedem Labor installiert werden. Dank seiner kompakten Abmessungen (280 × 135 × 165 mm) und seines Gewichts von 8,1 kg findet er auf jeder Werkbank Platz.
Kann ich mit dem DG 13 MD Bohrer mit einem Durchmesser von mehr als 13 mm schärfen?
Nein. Die maximale Bohrergröße beträgt 13 mm. Für Bohrer mit größerem Durchmesser empfehlen wir Universal-Schärfgeräte mit erweitertem Bereich oder externe Schärfdienste für größere Bohrer.
Die 13-mm-Grenze entspricht der maximalen Größe des mitgelieferten ER 20 Spannzangensatzes. Bohrer mit einem Durchmesser von mehr als 13 mm werden in Werkstätten üblicherweise seltener verwendet und deren Nachschärfen wird oft extern vergeben. Der DG 13 MD deckt den Bereich der in nahezu allen Standardbohranwendungen verwendeten Bohrer ab.
