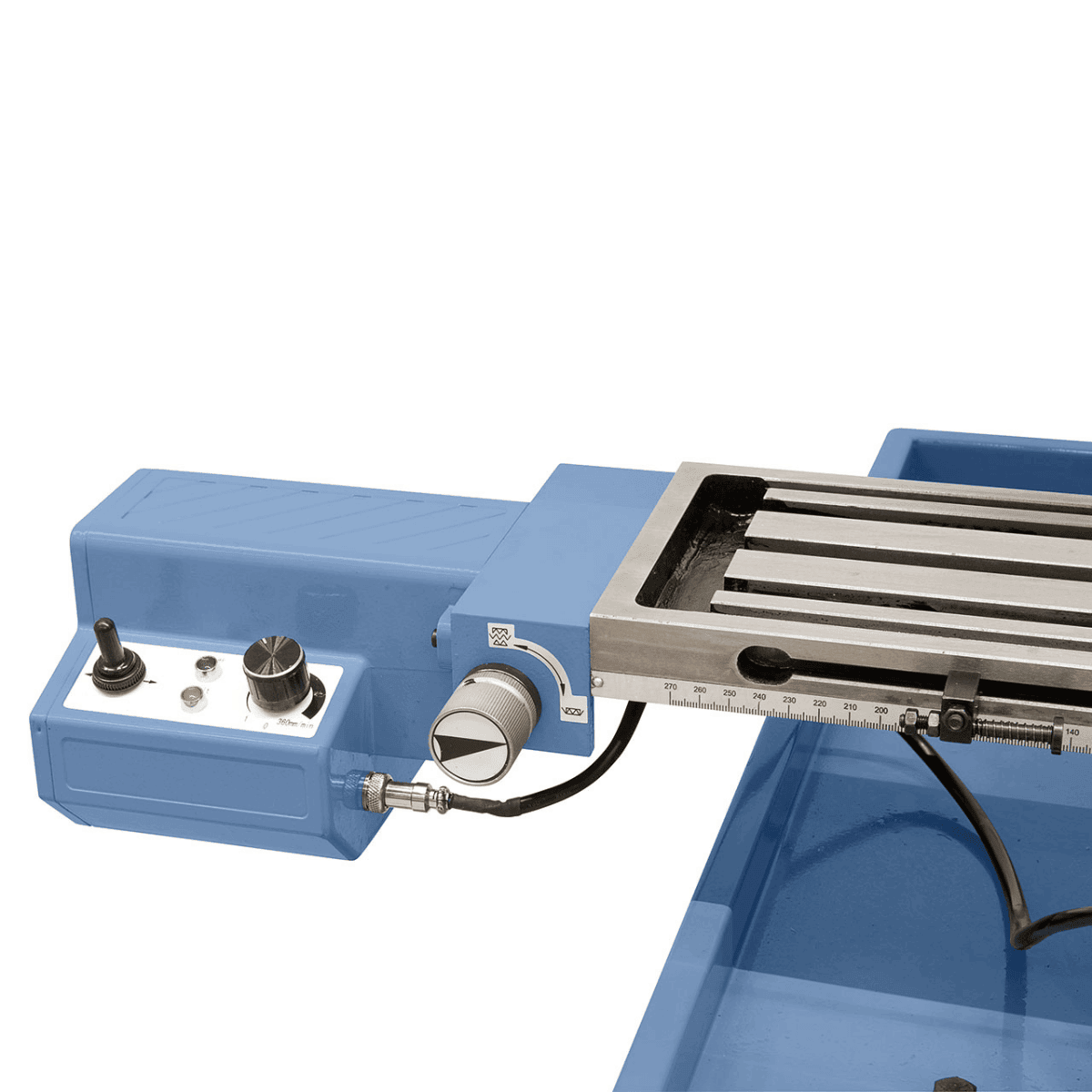

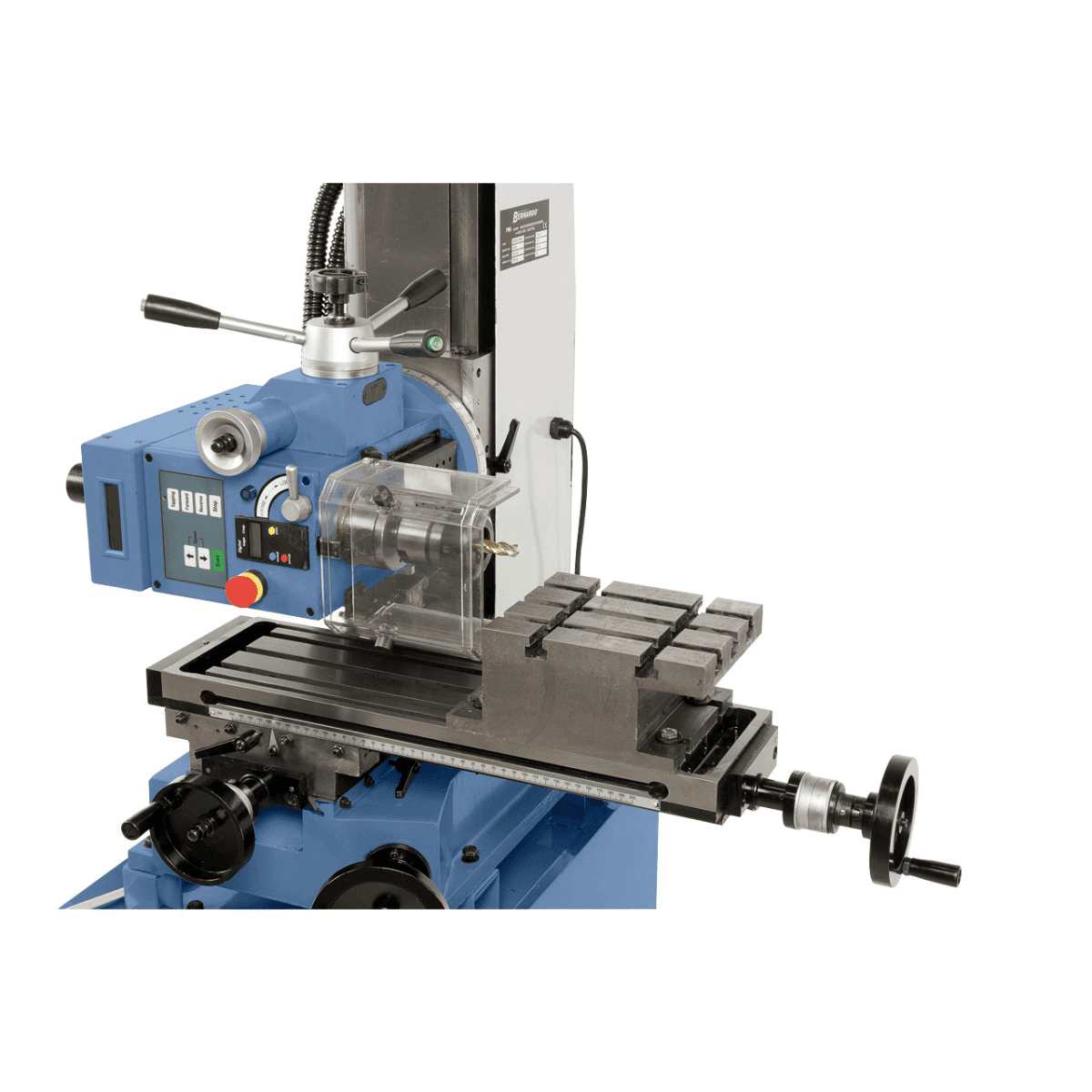

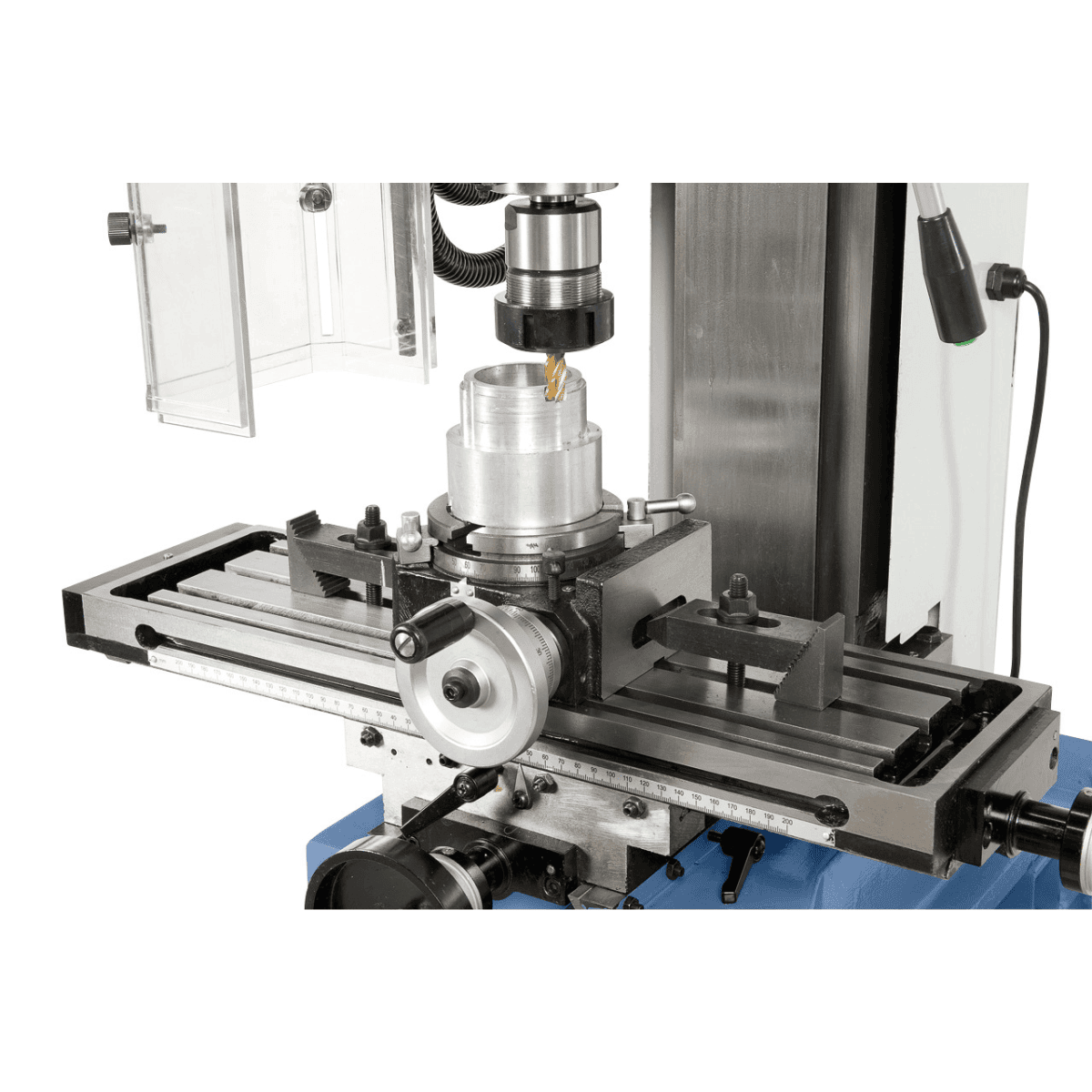

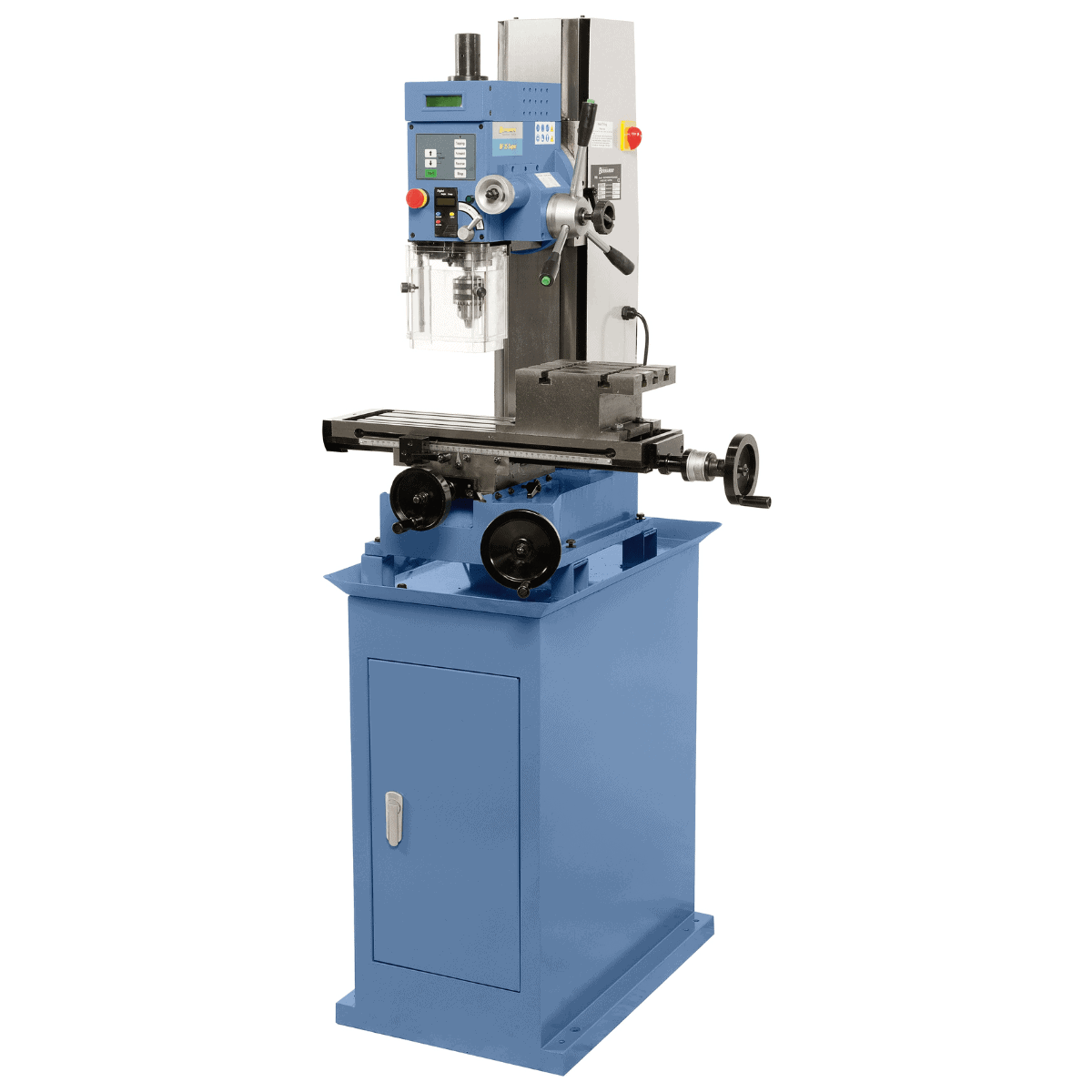

Die Bernardo BF 25 Super ist eine 165 kg schwere Profi-Bohr- und Fräsmaschine für Werkstätten und mechanische Labore. Sie bietet Bohrleistung bis 25 mm in Stahl, Planfräsleistung bis 63 mm, eine variable Drehzahlregelung von 100–1.750 U/min, einen 1,3-kW-Motor und den MT-3-Aufsatz. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Bohrleistung in Stahl: 25 mm
Planfräsleistung: max. 63 mm
Max. Stirnfräsen Ø25 mm
Gewindeschneiden bis M12
Spindeldrehzahl 100–1.750 U/min (Vario)
Spindelvorsatz MT 3, Hub 70 mm

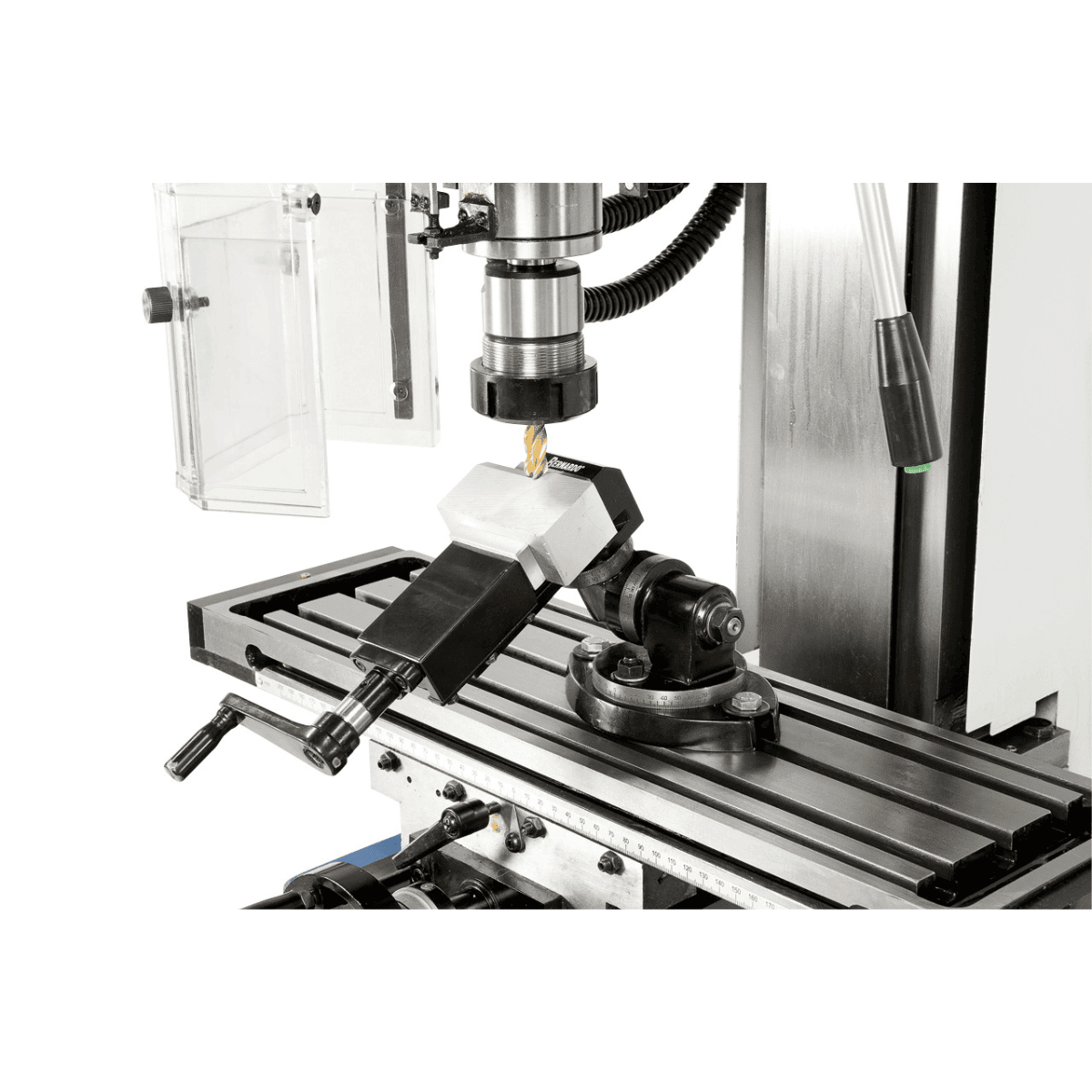

Tischquerschnitt 550 x 160 mm, Hub X/Y 400 / 140 mm
Motor 1,0 kW (S1) / 1,3 kW (S6) 230 V
Gewicht 165 kg
Wer nutzt die BF 25 Super und wofür?

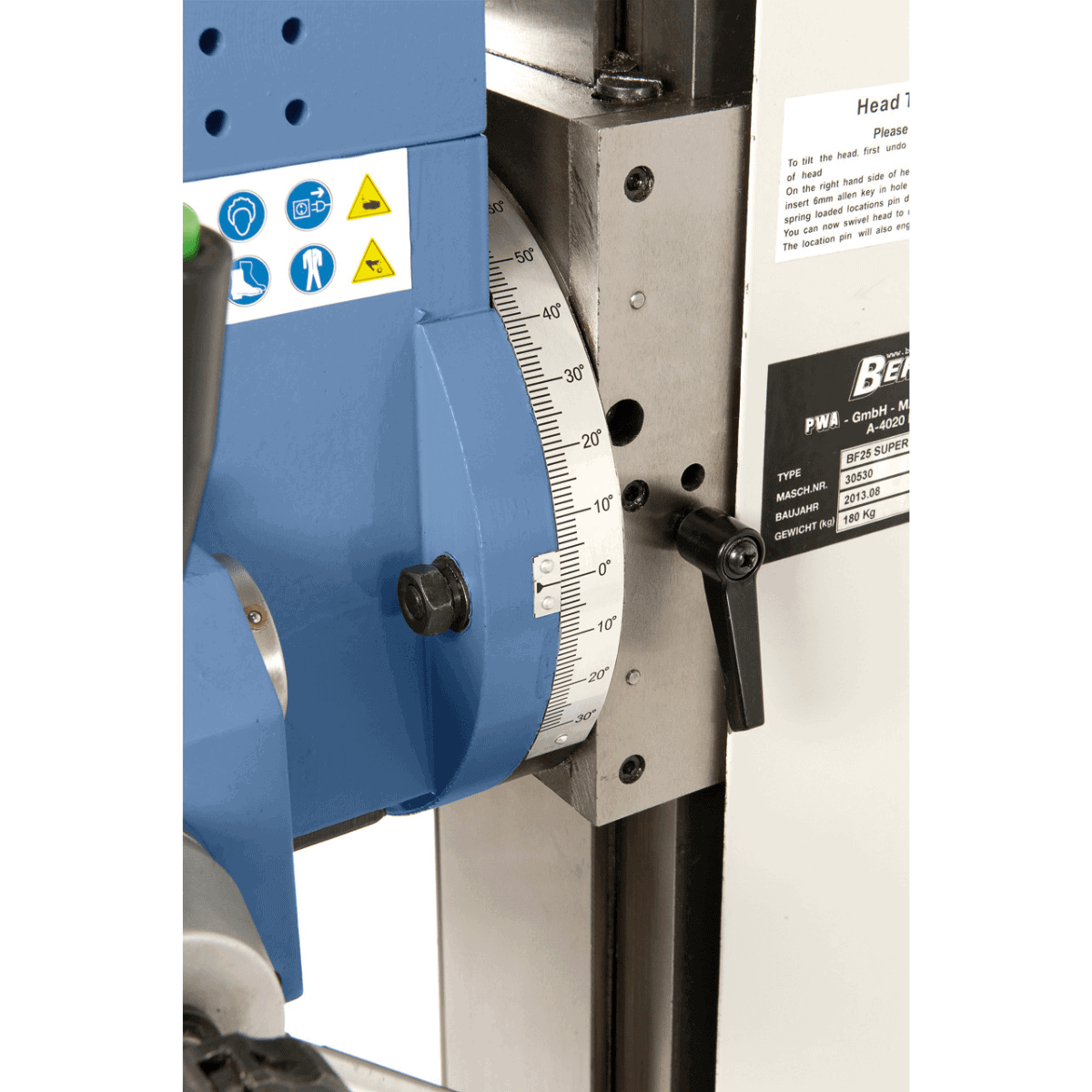

Kleinere mechanische Werkstätten, Instandhaltungstechniker und Prototypenlabore verwenden diese Bohr-/Fräsmaschine für mittlere Bearbeitungsvorgänge: Bohren bis Ø25 mm in Stahl, Planfräsen bis Ø63 mm, Nutenfräsen in Tischen und Winkelfräsen. Bohren dank des um 90° nach rechts und 30° nach links schwenkbaren Bohrkopfes. Die variable Drehzahl von 100–1.750 U/min ermöglicht die Bearbeitung verschiedenster Materialien, von Baustählen bis hin zu Leichtmetallen.
Ihre Position im Bernardo-Sortiment
Die Bernardo BF 25 Super ist im mittleren Preissegment der Bernardo-Bohrfräsmaschinen positioniert. Darüber hinaus umfasst das Sortiment die Modelle BF 28 BDC und BF 30 G mit erhöhter Bohrleistung (25 mm statt 28–30 mm) sowie die größeren Modelle BF 45 HSV / FM 45 HSV / FM 50 HSV mit einem Gewicht von 308–362 kg für den industriellen Einsatz. Unterhalb der BF 25 Super befinden sich die Tischmodelle der KF 10-Serie für den Modellbau und Laborarbeiten.
Krollit Logistik und Support
Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage nach Süditalien). Original-Ersatzteile von Bernardo werden innerhalb von 3–5 Werktagen ab Krollit-Lager versendet. Unser Kundensupport in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Verwaltung Ihrer Ersatzteilbestellung. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Für wen ist die BF 25 Super geeignet?
| Profil |
Kompatibilität |
Motiv |
| Kleine und mittelständische Maschinenbaubetriebe |
Geeignet |
Bohren Ø25 mm, Fräsen Ø63 mm, Drehzahlvariabilität 100–1.750 U/min |
| Industrielle Instandhaltungs- und Reparaturwerkstätten |
Geeignet |
Tisch 550 x 160 mm mit X/Y-Verfahrweg 400 / 140 mm; 90° R / 30° L neigbarer Kopf |
| Produktion in hochfesten Stählen |
Wird geprüft |
1,3 kW 230 V Motor geeignet für Baustähle und Leichtmetalle; für legierte Stähle größere HSVs in Betracht ziehen.
|
Nicht geeignet für: kontinuierliche Fertigung von gehärteten Stählen, Bearbeitung schwerer Formen, Mehrschichtbetrieb (für diese Anwendungen empfehlen wir BF 45 HSV oder FM 45/50 HSV).
Bearbeitungskapazität
| Bohrstahl |
Ø 25 mm |
| Maximaler Durchmesser Planfräsen |
Ø 63 mm |
| Maximaler Durchmesser Schaftfräsen |
Ø 25 mm |
| Gewindeschneiden max |
M12 |
Spindel und Drehzahlen
| Spindelanschluss |
MT 3 |
| Spindelhub |
70 mm |
| Spindeldrehzahl (Vario) |
100–1.750 U/min |
| Drehrichtung (im/gegen den Uhrzeigersinn) |
Ja, Standard für Gewindeschneiden |

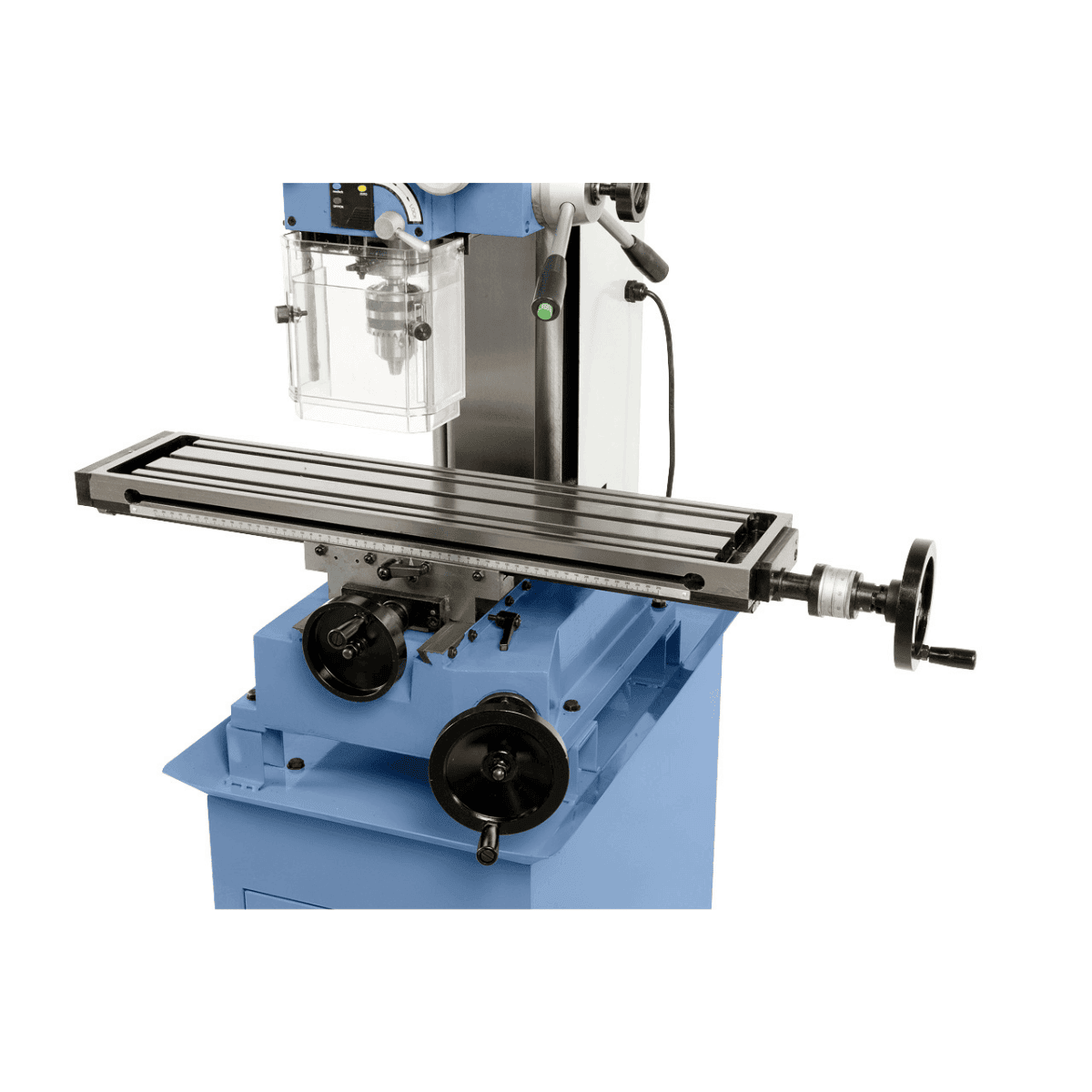

Tabelle und Kopf
| Abmessungen Tabelle |
550 x 160 mm |
| Tischverfahrweg (X / Y) |
400 / 140 mm |
| T-Nuten |
12 mm |
| Kopfneigung |
90° R / 30° L |
| Kopfhöhenverstellung |
390 mm |
| Abstand Spindel-Säule |
230 mm |
| Spindel-Tisch-Abstand |
25–415 mm |
Motor und Abmessungen
| Motorleistung S1 (100 %) |
1,0 kW |
| Motorleistung S6 (40 %) |
1,3 kW |
| Spannung |
230 V |
| Maschinenabmessungen (L x B x H) |
750 x 670 x 980 mm |
| Gewicht |
165 kg |
Standardausstattung
- 3-16 mm / B16 Bohrfutter
- MT 3 / B16 Spindel
- M12 Zugstange

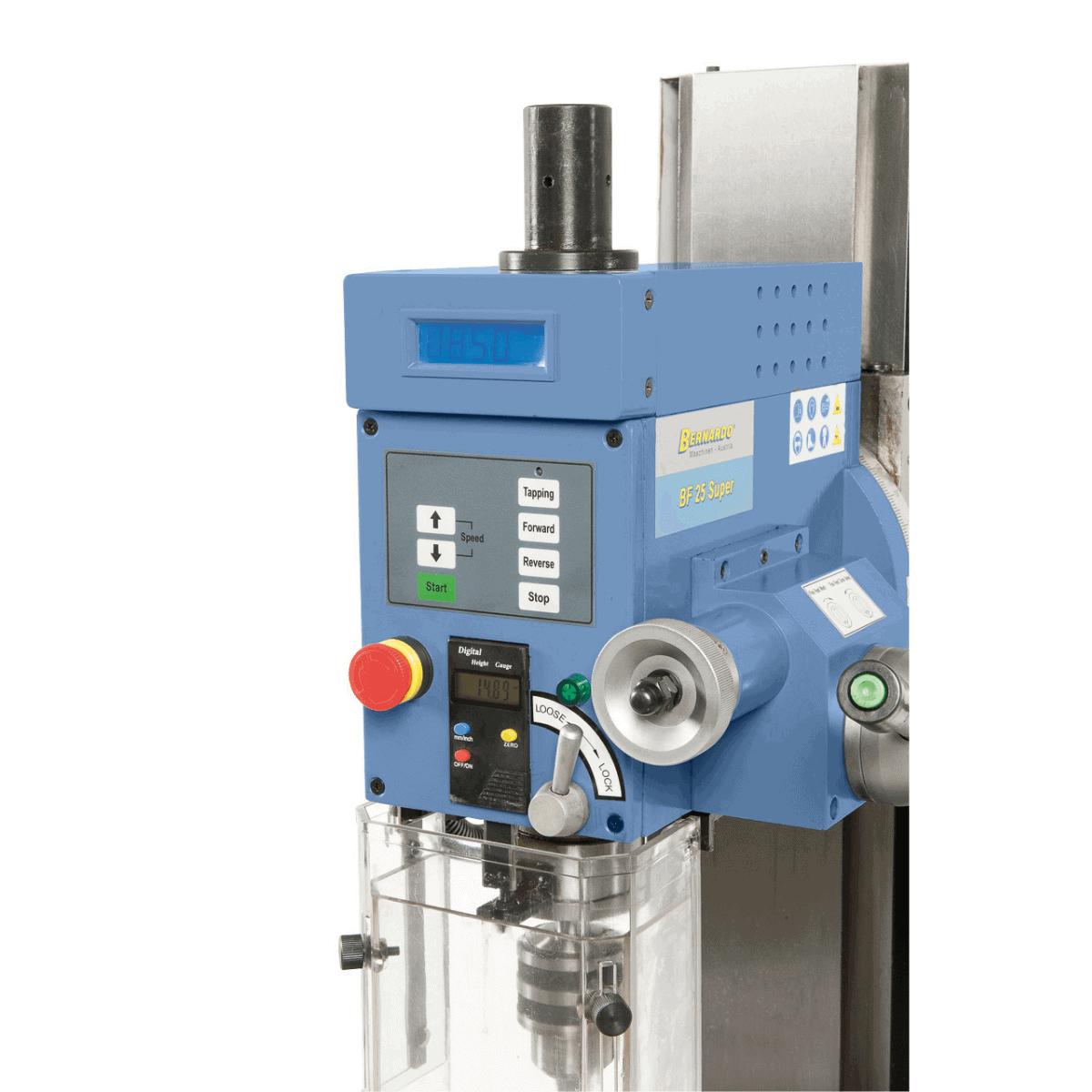

- Digitale Drehzahlanzeige
- Digitale Spindelhubanzeige
- Integrierte Gewindeschneidvorrichtung
- Höhenverstellbare Schutzhaube mit Mikroschalter
- Werkzeugsatz
Häufig gestellte Fragen
Welche Bohr- und Fräsfunktionen bietet die BF 25 Super?
Bohren in Stahl bis Ø25 mm, Planfräsen Bis zu Ø 63 mm, Stirnfräsen bis Ø 25 mm.
Die angegebenen Kapazitäten beziehen sich auf Standardstähle ohne Härte (z. B. C40, S235). Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Kapazität geringer sein. In diesem Fall wird empfohlen, die Drehzahl und den Vorschub zu reduzieren, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie stelle ich die Spindeldrehzahl an der BF 25 Super ein?
Die Maschine verfügt über eine stufenlose Vario-Drehzahlregelung im Bereich von 100–1.750 U/min.
Mit der Vario-Regelung können Sie die Drehzahl präzise an den Material- und Werkzeugdurchmesser anpassen, ohne Riemen oder Zahnräder wechseln zu müssen. Für das Planfräsen von Baustahl wird typischerweise der niedrigere Drehzahlbereich verwendet, für Bohrungen mit kleinem Durchmesser in Aluminium der höhere.
Welche Stromversorgung und welchen Motor verwendet die BF 25 Super?
1,0 kW (S1 Dauerbetrieb) / 1,3 kW (S6 Aussetzbetrieb) Motor mit 230-V-Stromversorgung.
Der Motor wird an einer Standard-230-V-Einphasen-Stromversorgung betrieben, die in allen Werkstätten und Laboren üblich ist. Die Angabe S6 (40 % Drehzahl) bedeutet, dass der Motor im Aussetzbetrieb die maximale Leistung abgeben kann, während S1 (100 % Drehzahl) die Nennleistung für Dauerbetrieb angibt.
Welche Tischabmessungen, Verfahrwege und Spindelaufnahme hat die BF 25 Super?
550 x 160 mm Kreuztisch mit 400/140 mm X/Y-Verfahrwegen, MT 3 Spindelaufnahme, 70 mm Spindelhub.
Die Spindelaufnahme MT 3 entspricht einem internationalen Standard: Zubehör (Spannfutter, Fräshalter, Reduzierstücke) ist gängig erhältlich. Die Verfahrwege des Tisches ermöglichen die Bearbeitung von Werkstücken innerhalb der effektiven Arbeitsabmessungen (X/Y-Verfahrwege abzüglich der Abmessungen der Vorrichtung).
Wie viel wiegt die BF 25 Super und welche Art der Installation ist erforderlich?
Die Maschine wiegt ca. 165 kg und ist für die Installation auf einem starren Unterbau (optional) oder einer stabilen Werkbank mit 230-V-Stromanschluss ausgelegt.
Für den Transport und die Positionierung einer 165 kg schweren Maschine wird die Verwendung eines Hubwagens oder eines leichten Krans empfohlen. Der Tisch muss entsprechend dem Gewicht der Maschine plus Werkstück dimensioniert sein und eine Ebenheit aufweisen, um die Präzision nicht zu beeinträchtigen.
