Bernardo Bohr-Fräsmaschine BF 30 N Super – 3 Achsen mit X-Advance AL 350 D

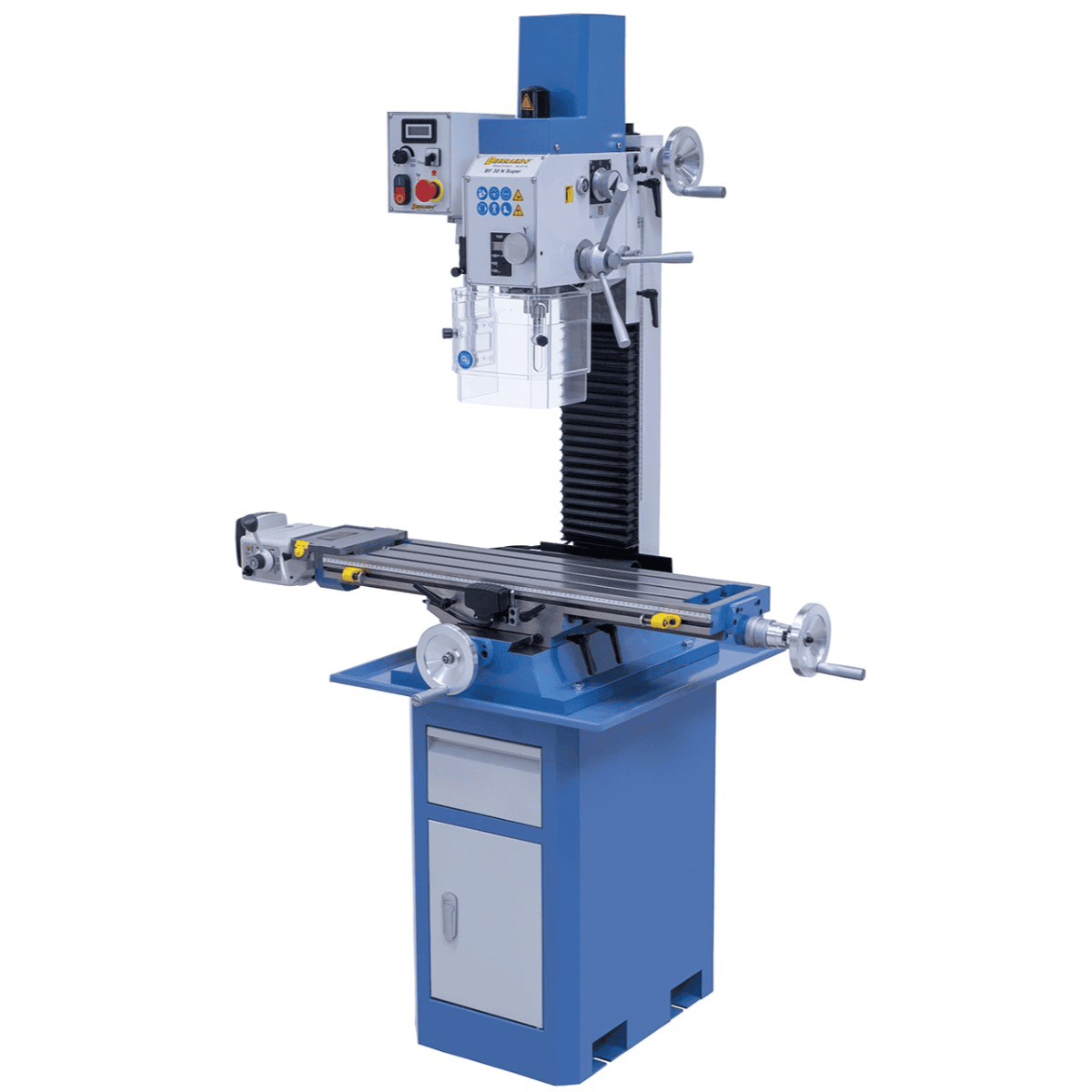

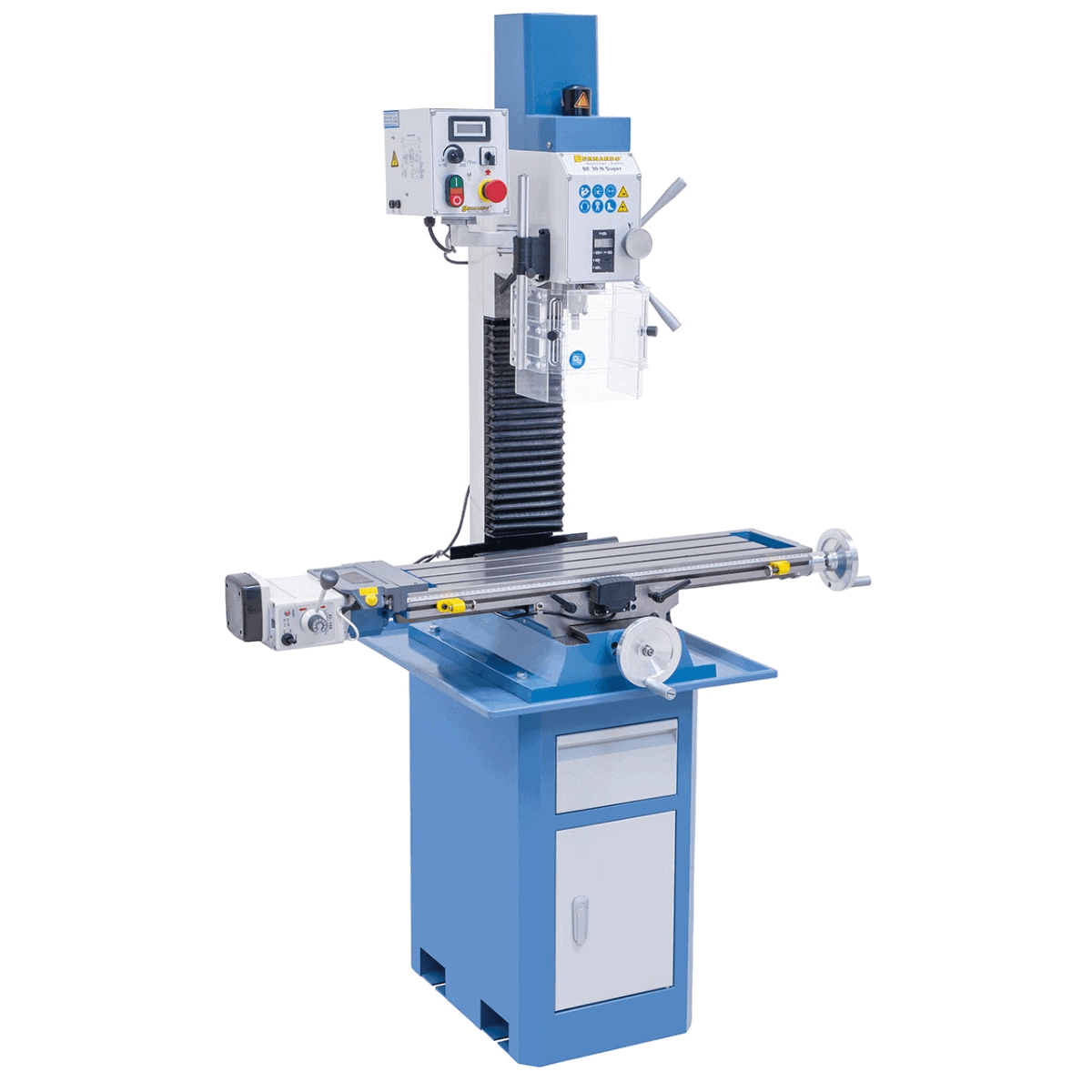

Bernardo BF 30 N Super Bohr- und Fräsmaschine – Kompakt, vielseitig und mit automatischem X-Achsen-Vorschub

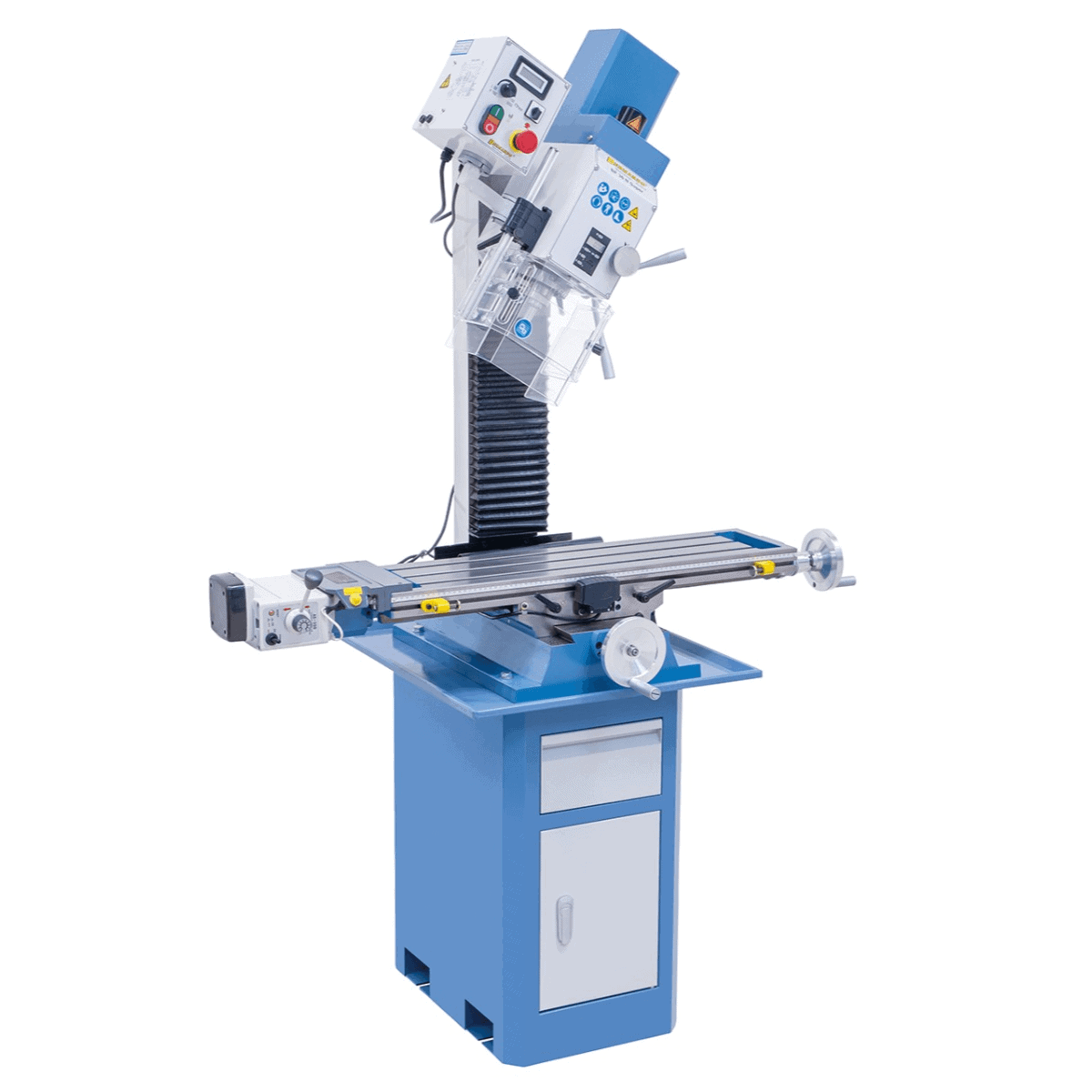

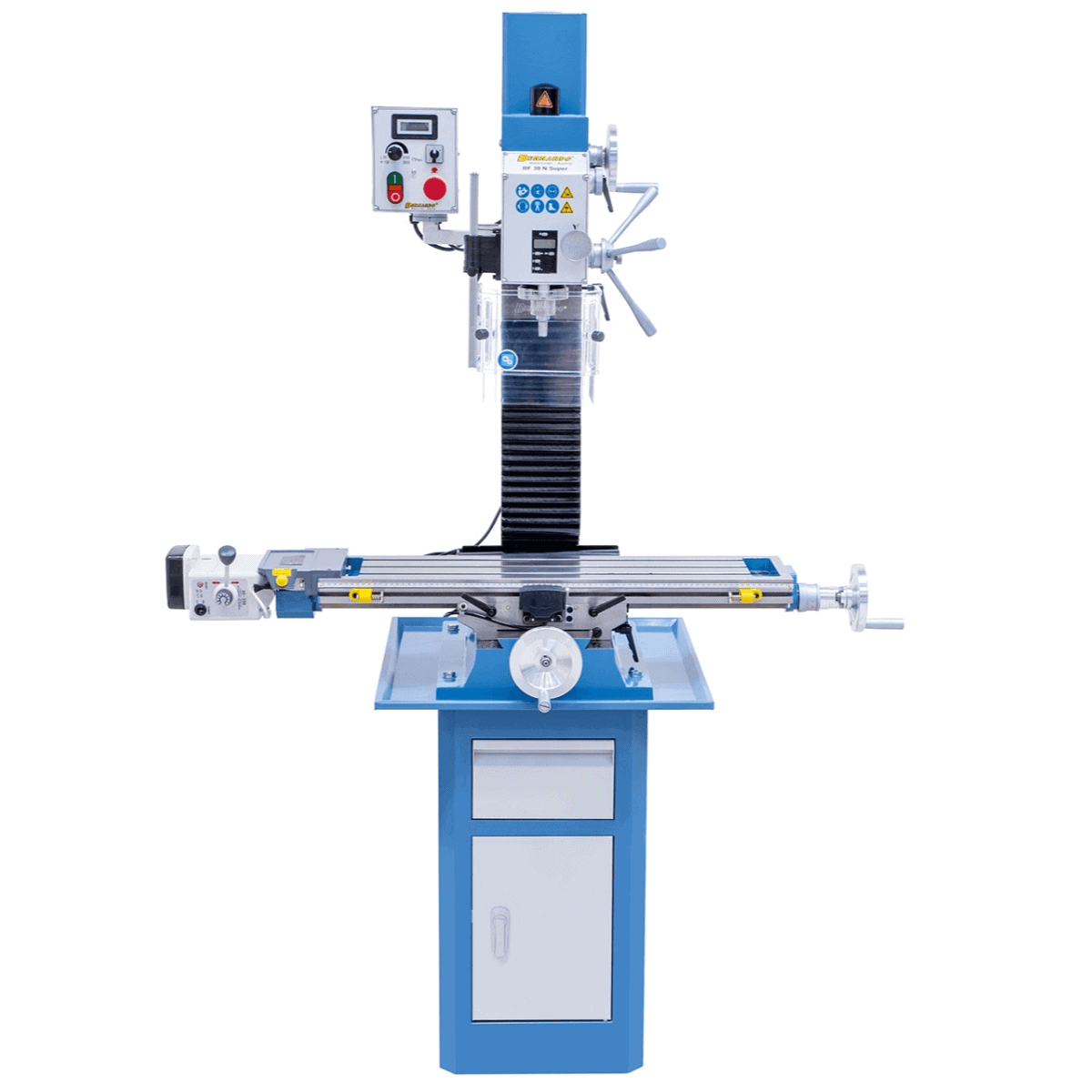

Die Bernardo BF 30 N Super Bohr- und Fräsmaschine ist eine kompakte und präzise Maschine, die für ein breites Anwendungsspektrum wie Nutenfräsen, Planfräsen, Bohren und Winkelbohren konzipiert ist. Der Gleichstrommotor gewährleistet optimales Drehmoment auch bei niedrigen Drehzahlen, während das zweistufige Getriebe eine effiziente Kraftübertragung mit stufenloser Drehzahlregelung (50–3000 U/min) bietet.

Dank des um ±90° schwenkbaren Spindelkopfes, des 840 x 210 mm großen Kreuztisches mit 455 x 195 mm Verfahrweg und des serienmäßigen automatischen X-Achsen-Vorschubs (AL 350 D) bietet die Maschine Vielseitigkeit und hohe Produktivität. Verstellbare Schwalbenschwanzführungen auf der X-, Y- und Z-Achse sowie Präzisionslager mit einer Rundlaufgenauigkeit von ≤ 0,015 mm gewährleisten Stabilität und Präzision. Ausgestattet mit Digitalanzeigen für Spindeldrehzahl und Hub, einstellbarem Höhenschutz, LED-Beleuchtung und CE-konformem EMV-Filter ist die BF 30 N Super eine Komplettmaschine für Werkstätten und Labore.

Hauptspezifikationen

Bohren bis Ø 30 mm in Stahl
Planfräsen bis 75 mm und Stirnfräsen bis 100 mm 25 mm
Integriertes Rechts-/Linksgewindeschneiden
Gleichstrommotor mit optimalem Drehmoment auch bei niedrigen Drehzahlen
Zweistufiges Getriebe mit stufenloser Drehzahlregelung (50–3000 U/min)

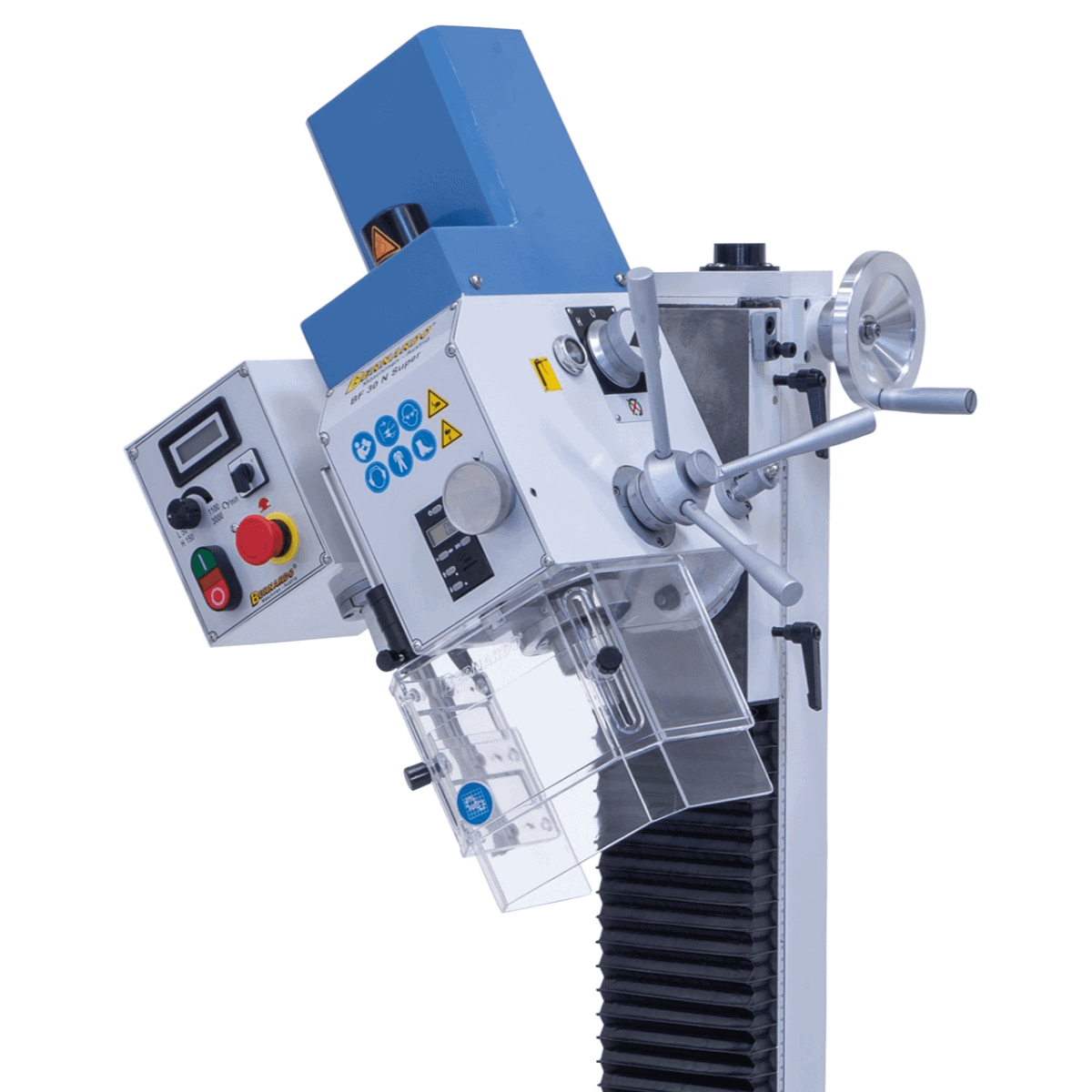

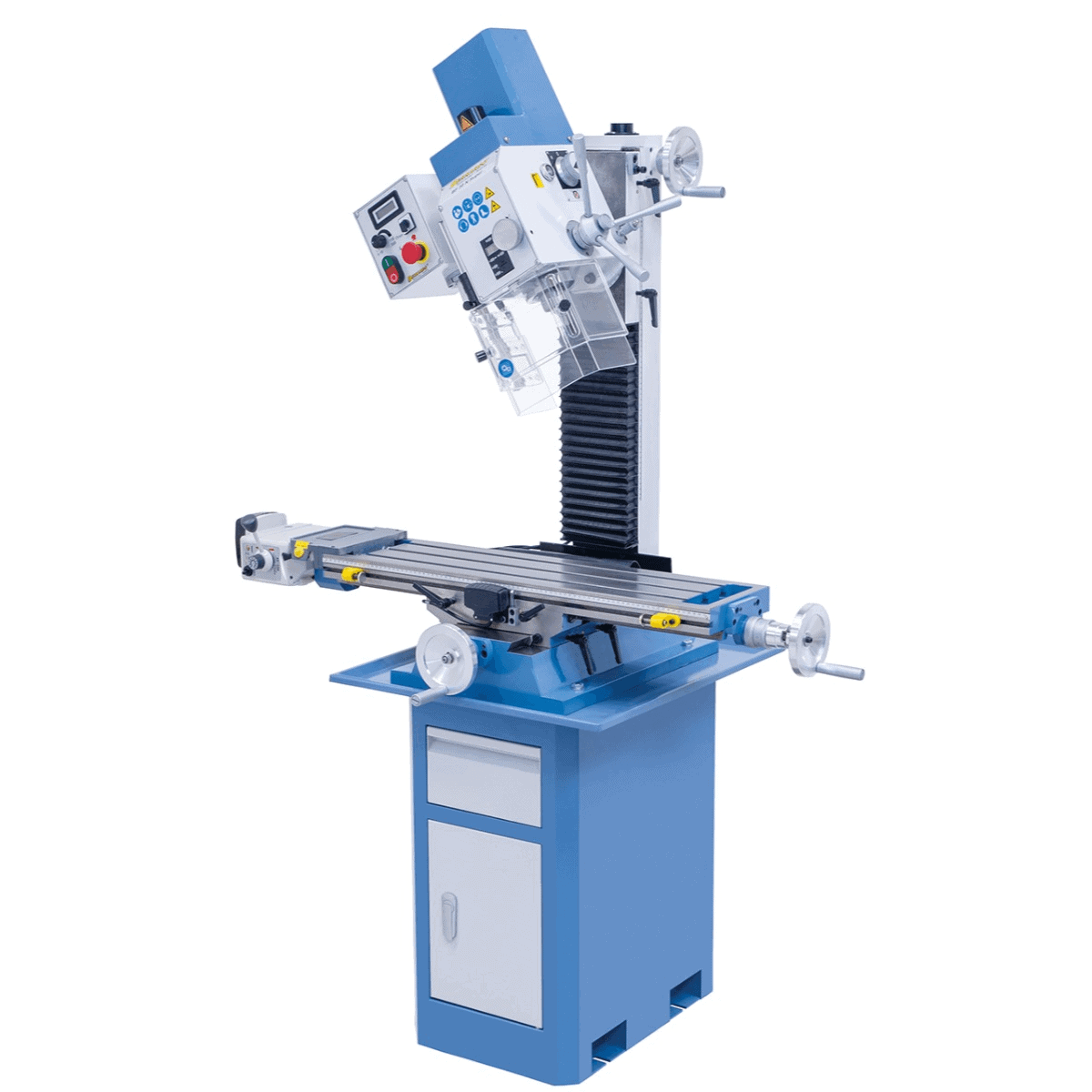

±90° neigbarer Kopf für Eck- und Fasenarbeiten

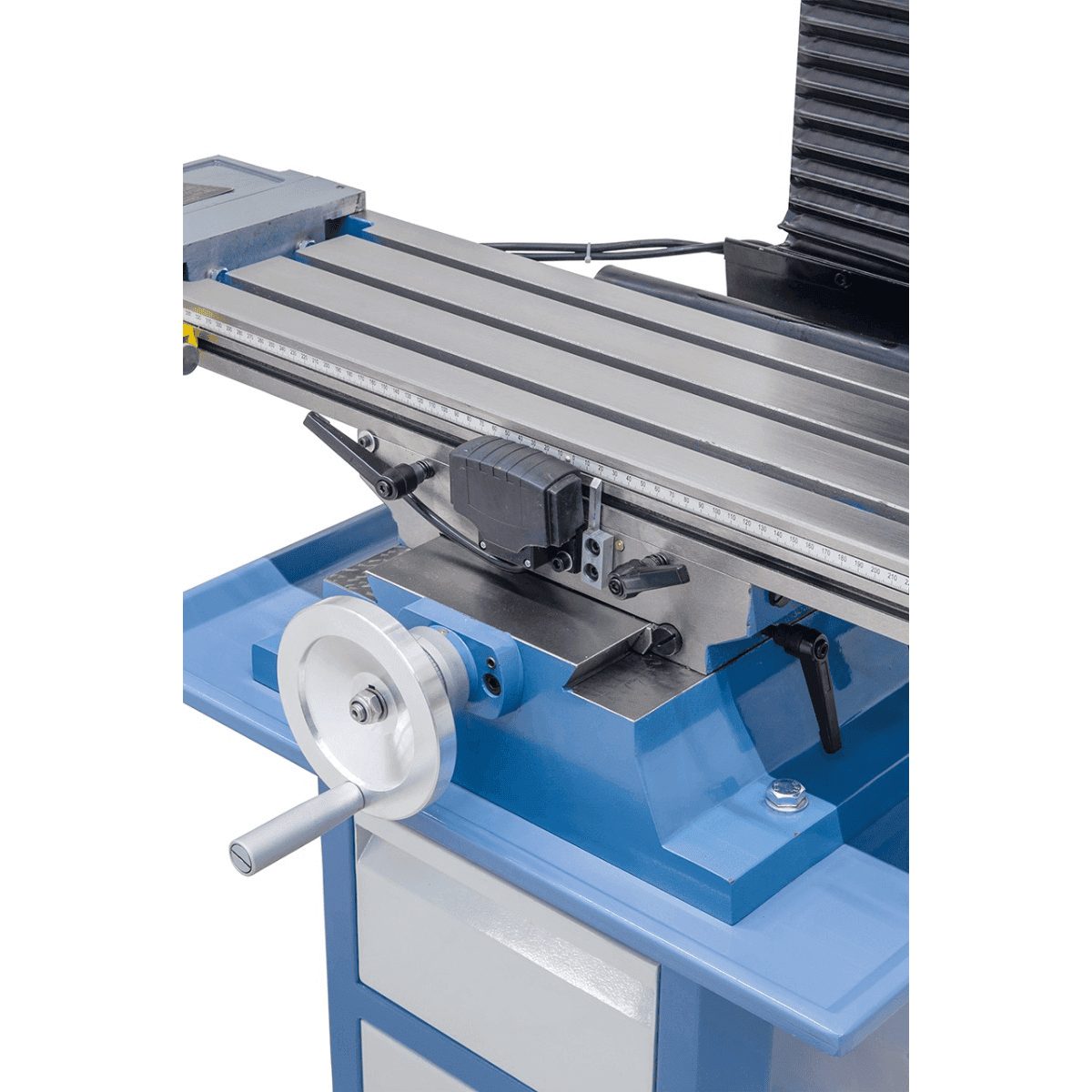

Kreuztisch 840 x 210 mm mit 455 x 195 mm Hub

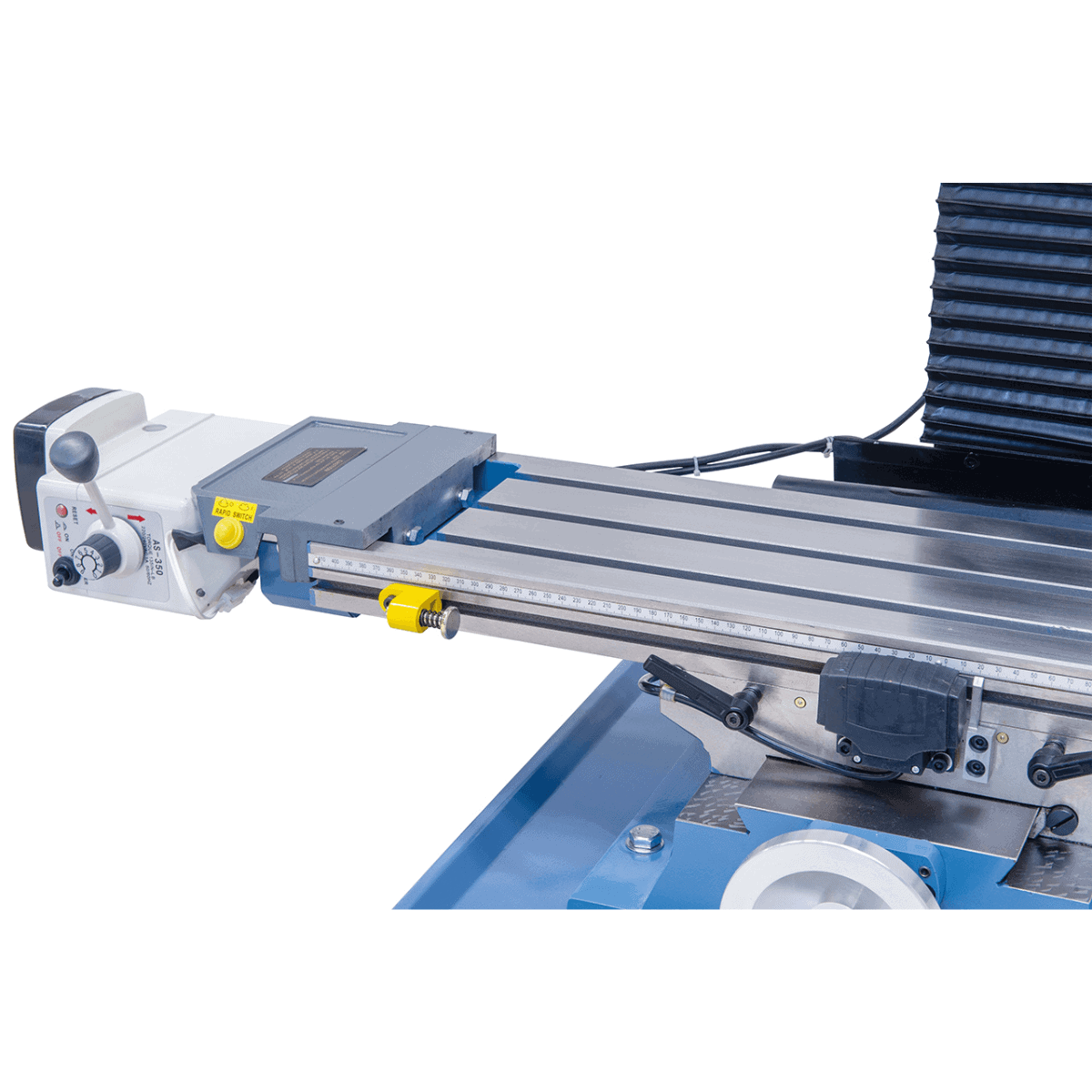

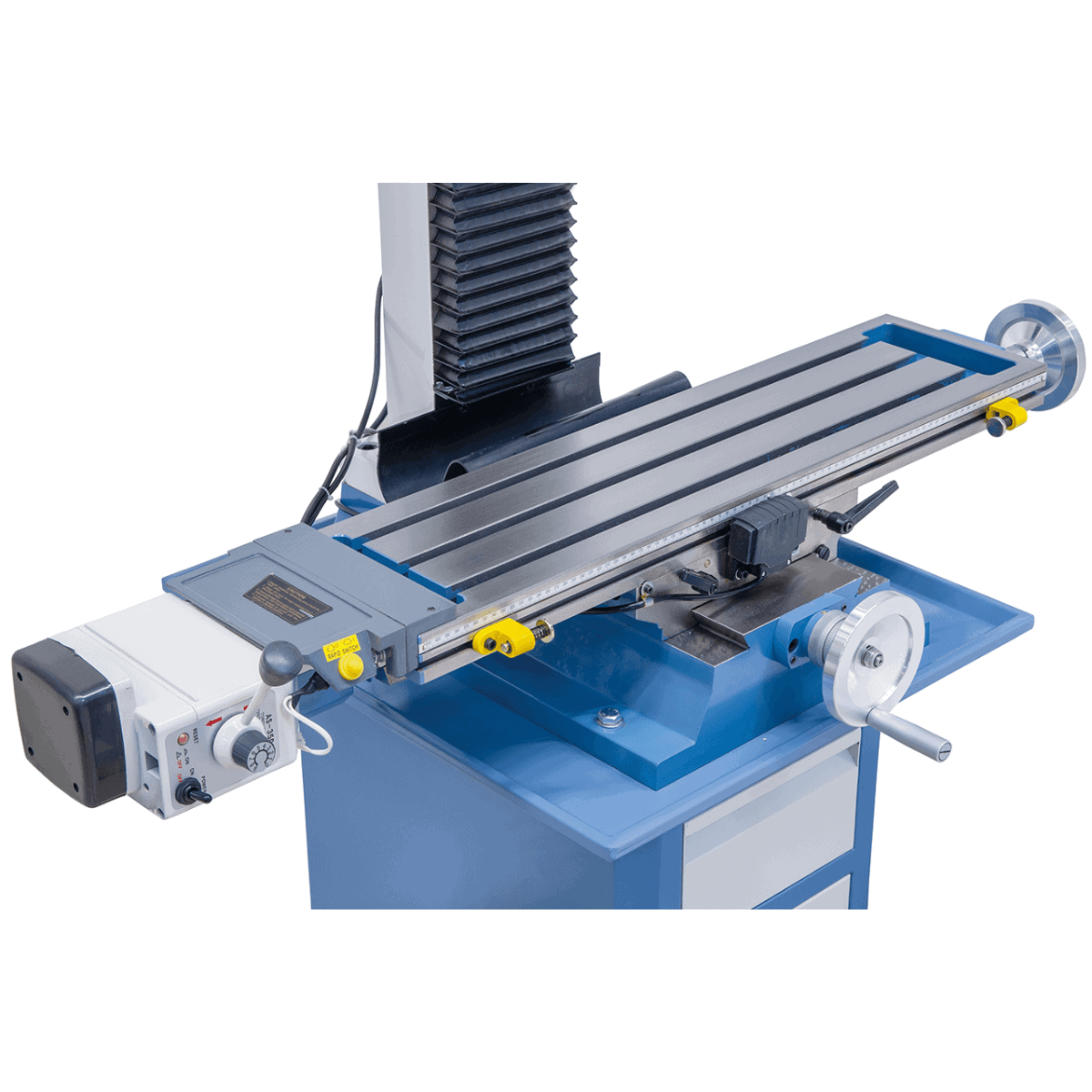

Automatischer X-Achsen-Vorschub AL 350 D serienmäßig

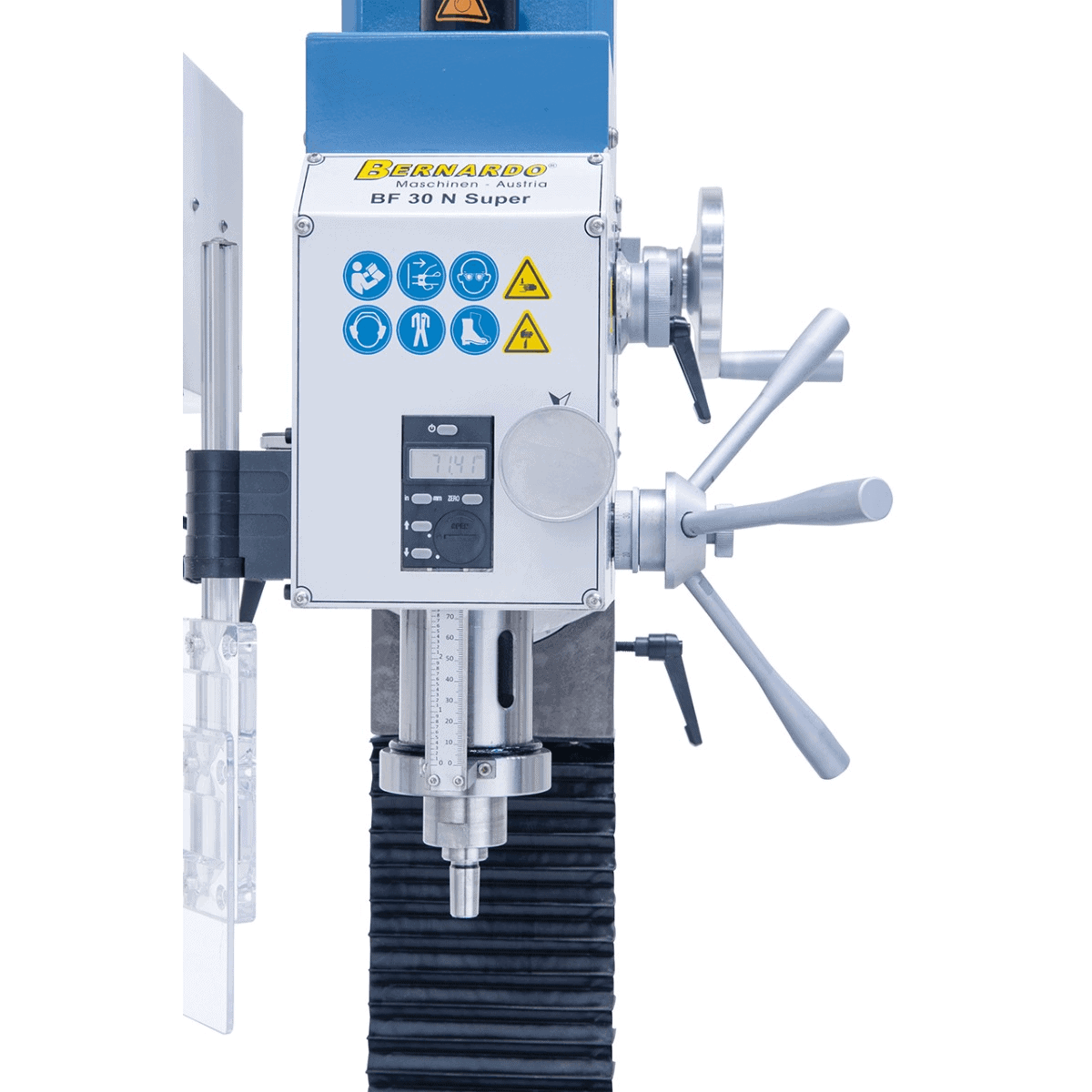

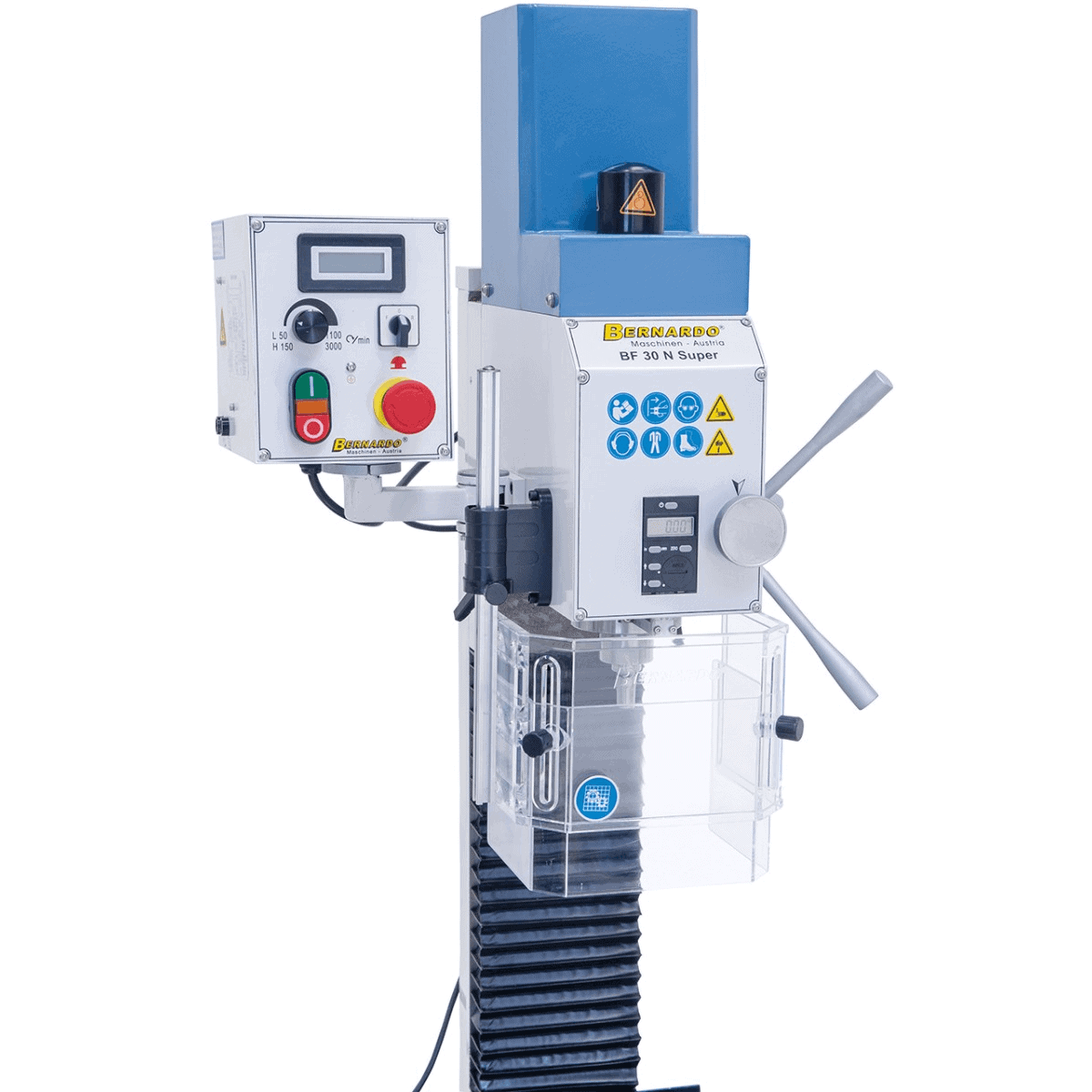

Digitale Spindeldrehzahl- und Hubanzeige
Verstellbare Schwalbenschwanzführungen in X-, Y- und Z-Richtung
Kompakte und stabile Konstruktion zur Vibrationsreduzierung

---

Technische Daten:

V

Spezifikation	Wert
Bohrkapazität Stahl	30 mm
Planfräskapazität	max. 75 mm
Schaftfräskapazität	max. 25 mm
Abstand Spindel-Säule	180 mm
Abstand Spindel-Tisch	115 – 465 mm
Spindelhub	70 mm
Spindeldrehzahl	50 – 1100 / 150 – 3000 U/min
Spindelaufnahme	MT 3
Tischabmessungen	840 x 210 mm
Tischverfahrweg (X / Y)	455 / 195 mm
Kopfneigung	-90° bis +90°
Kopfhöhenverstellung	350 mm
T-Nutgröße	14 mm
Motorleistung S1 100 %	1,1 kW / 230 V
Motorleistung S6 40 %	1,6 kW / 230 V
Maschinenabmessungen (L x B x H)*	1350 x 710 x 1200 mm
Gewicht	ca. 222 kg
*ohne Untergestell

---

Lieferumfang:
AL 350 D X-Achsen-Automatikvorschub
Schnellspannfutter 1–16 mm / B16
Spindel MT 3 / B16
Zugstange M12
Digitale Drehzahlanzeige
Digitale Spindelhubanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
