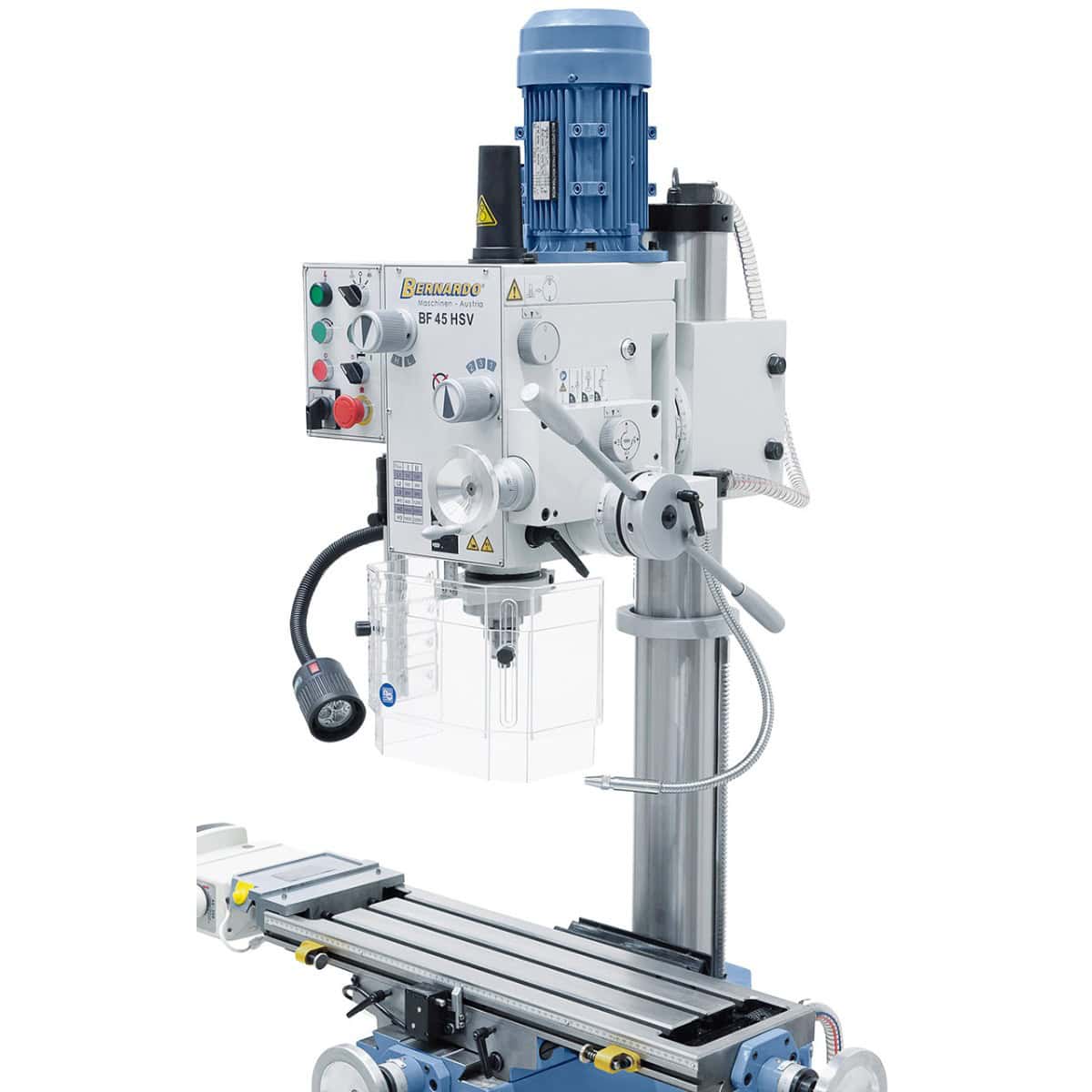

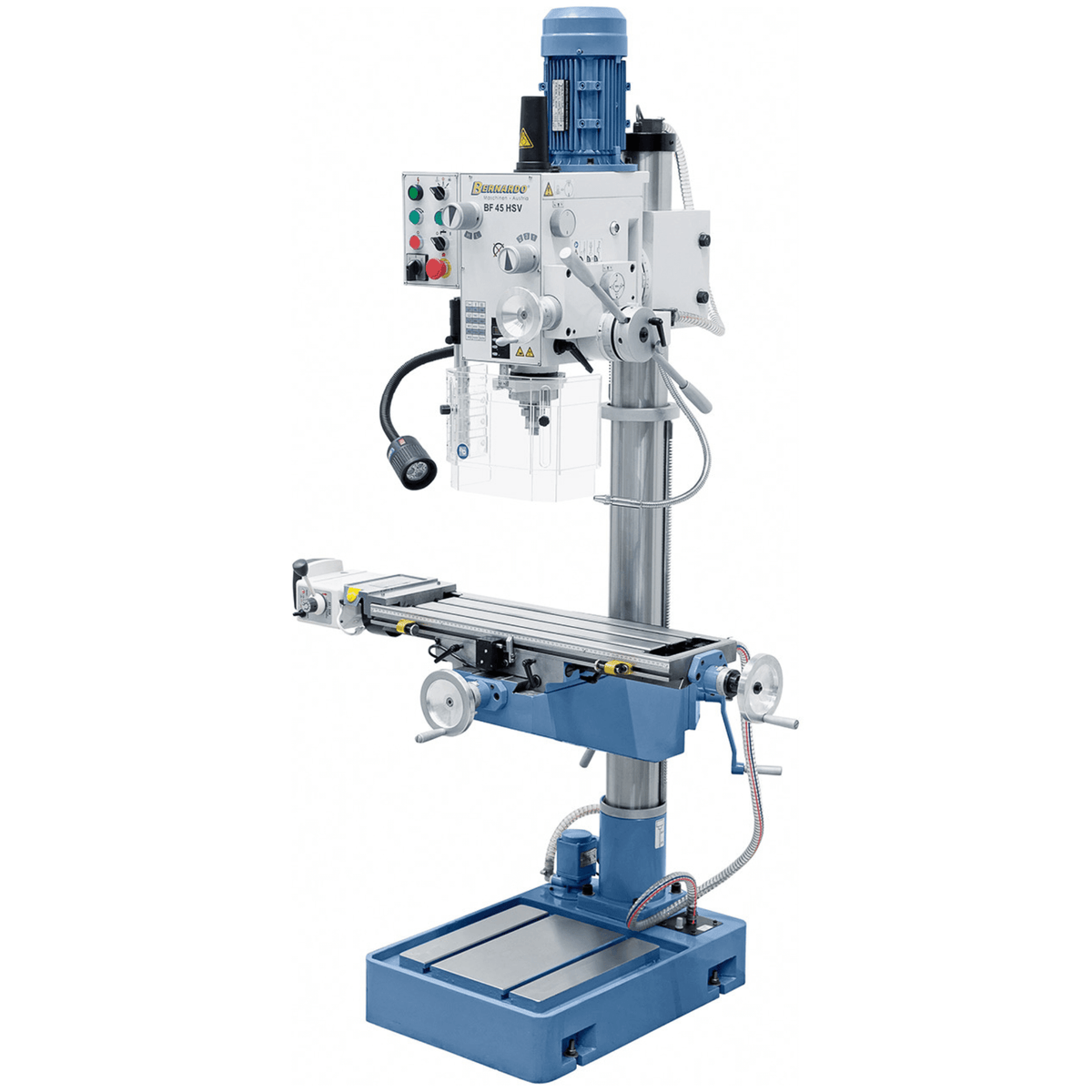

Bernardo BF 45 HSV Bohr-Fräsmaschine mit X-Achsen-Vorschub

Bernardo BF 45 HSV Bohr- und Fräsmaschine – Leistung, Vielseitigkeit und automatischer X-Achsen-Vorschub

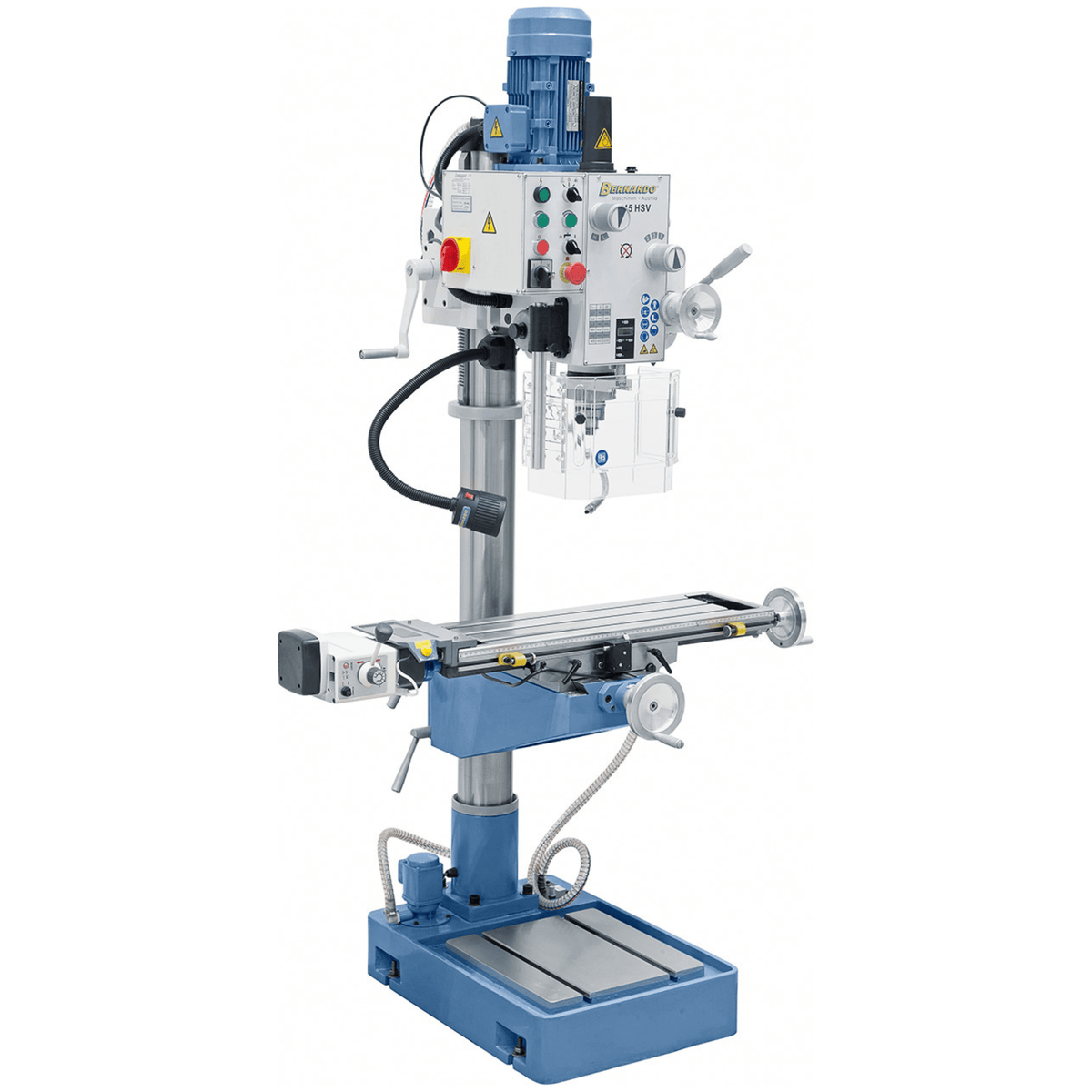

Die Bernardo BF 45 HSV ist eine robuste und professionelle Bohr- und Fräsmaschine zum Bohren, Fräsen und Gewindeschneiden. Dank ihres 2-Gang-Motors mit 12 Drehzahlbereichen (75–3200 U/min), gehärteten und im Ölbad geschliffenen Zahnrädern sowie der polierten Stahlsäule garantiert sie auch unter hoher Belastung eine gleichbleibende Leistung.

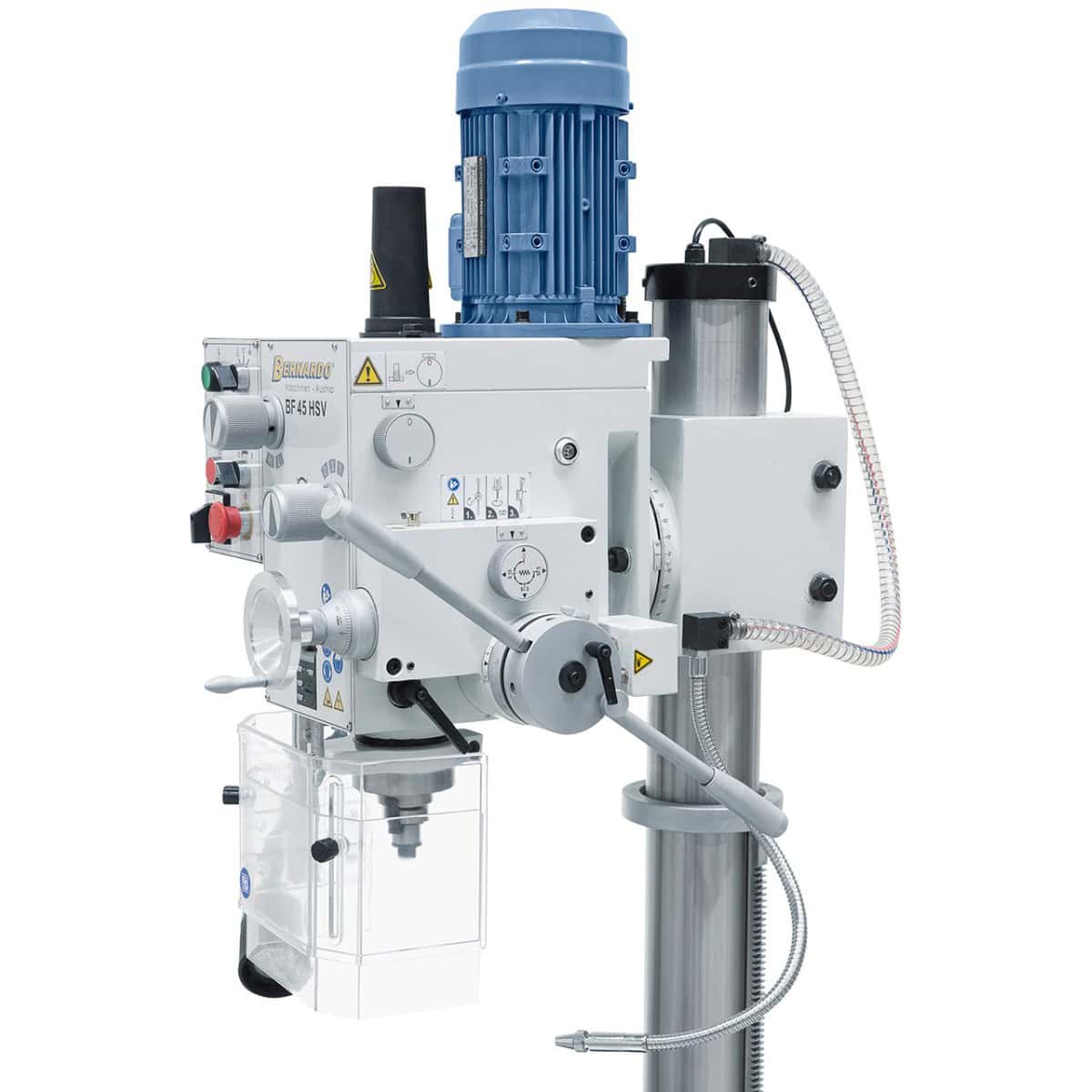

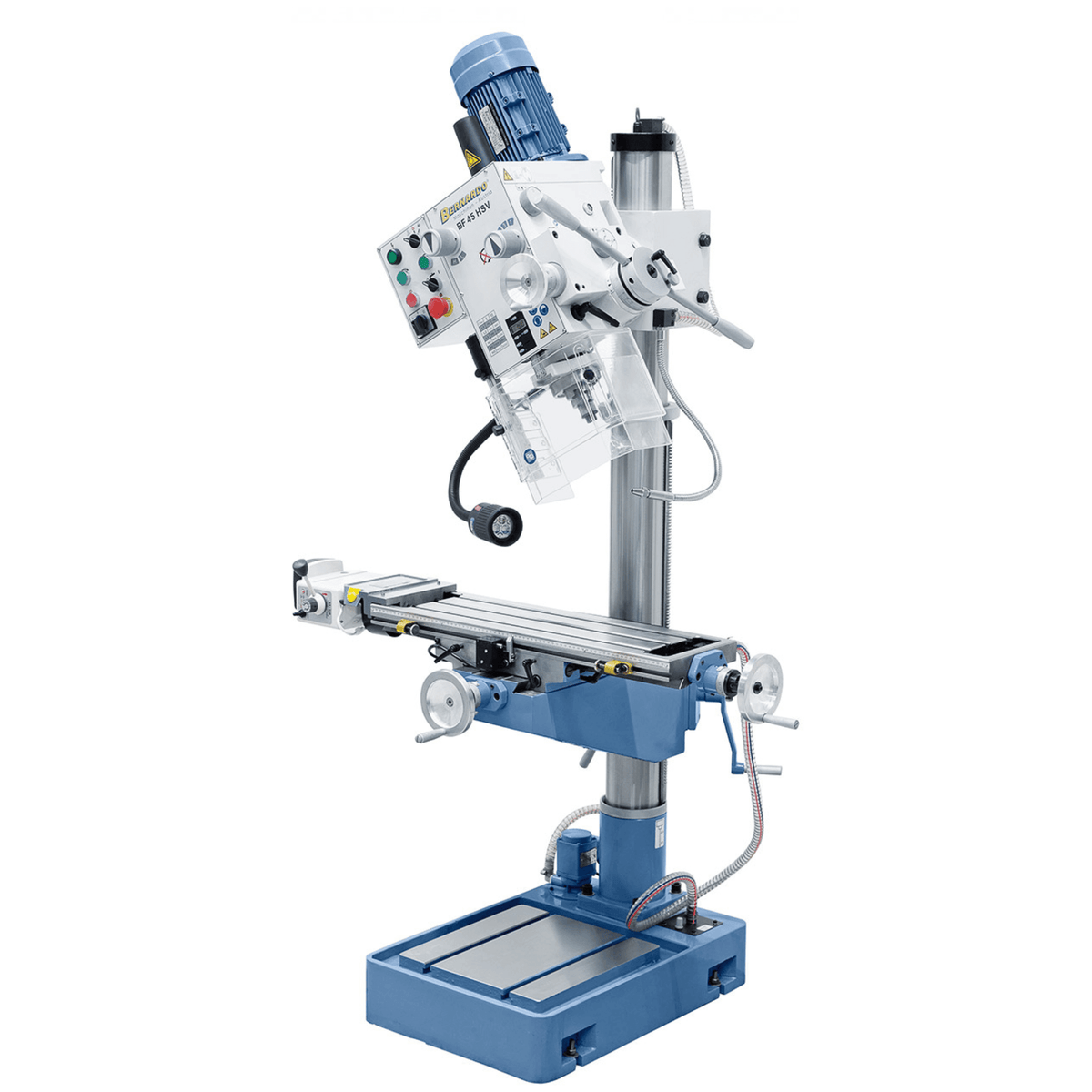

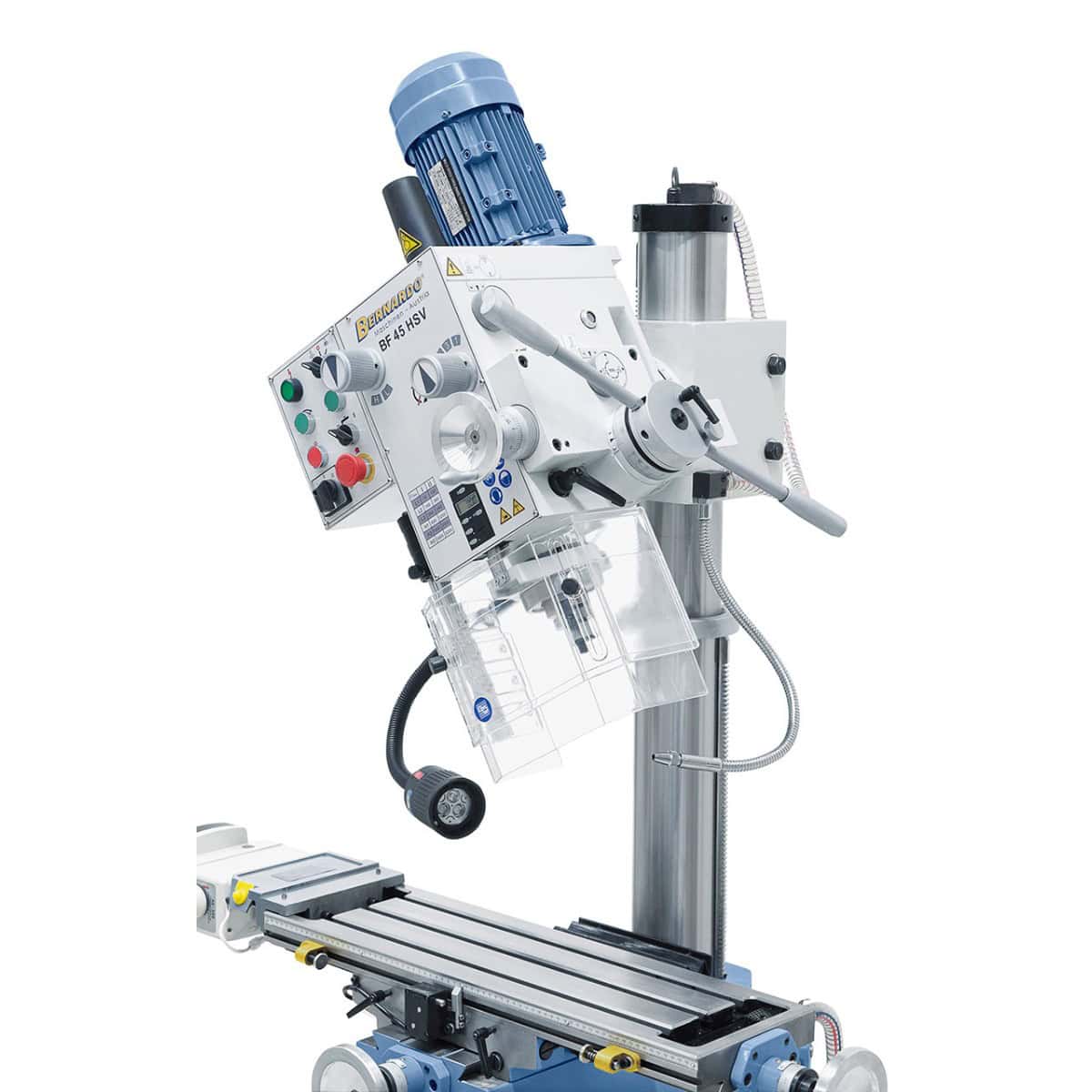

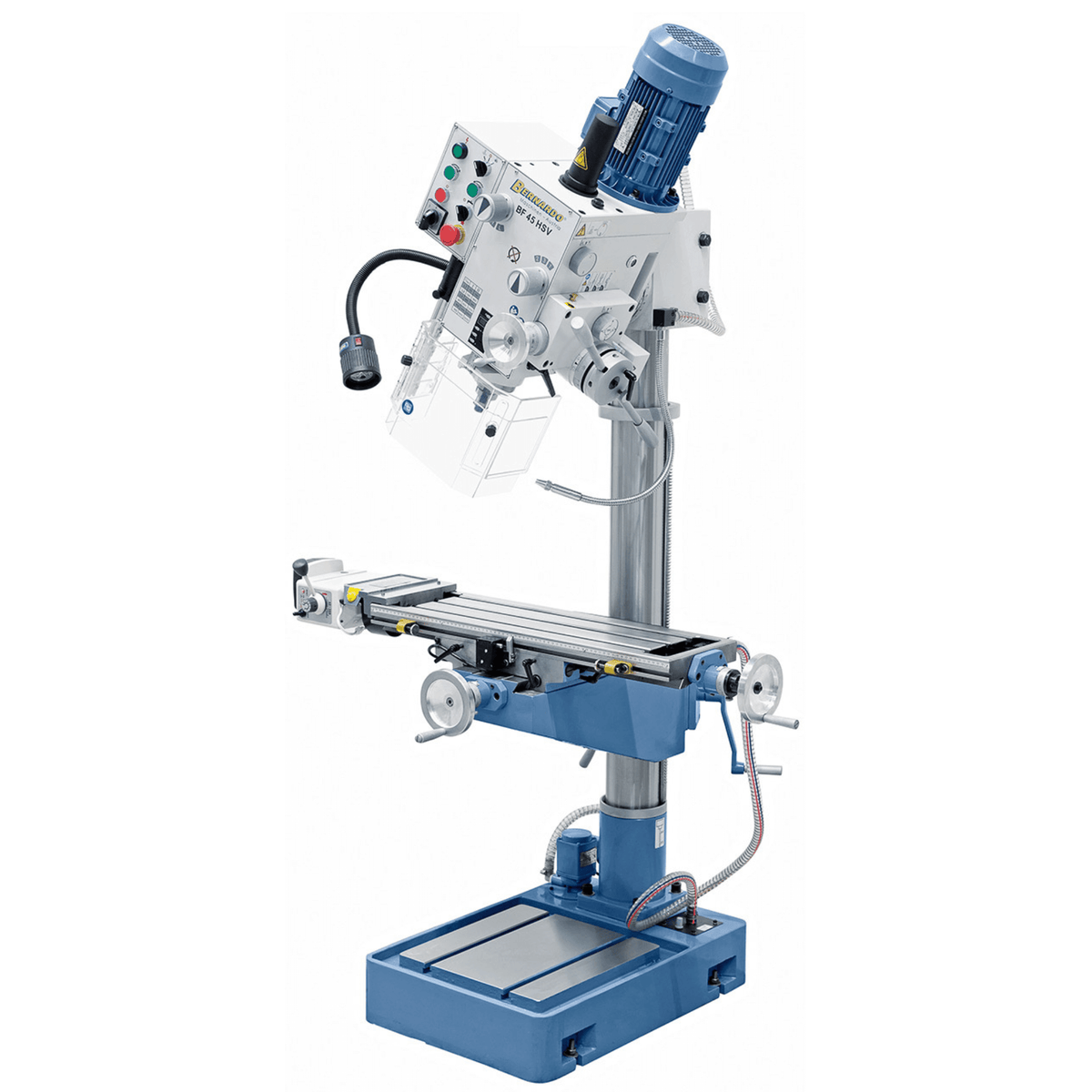

Der um -90°/+90° neigbare Kopf, die 360°-Drehung und die Höhenverstellung ermöglichen Winkel- und Fasenbearbeitungen. Der 730 x 210 mm große Kreuztisch mit 380 x 200 mm Verfahrweg bietet viel Arbeitsfläche, während der automatische X-Achsen-Vorschub (AL 450 D) Produktivität und Präzision erhöht.

Zur Standardausstattung gehören: automatischer Spindelvorschub, Gewindeschneidvorrichtung, digitale Spindelhubanzeige, Kühlmittelpumpe, einstellbarer Mikroschalterschutz und LED-Beleuchtung. Eine Komplettmaschine, geeignet für Werkstätten und mechanische Labore.

---

Hauptspezifikationen

Bohrleistung bis Ø 32 mm in Stahl und 40 mm in Gusseisen
Max. Fräsgeschwindigkeit bis zu 80 mm
2-Gang-Motor mit 12 Bereichen (75–3200 U/min)
Fräskopf neigbar -90°/+90°, drehbar um 360° und höhenverstellbar
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)

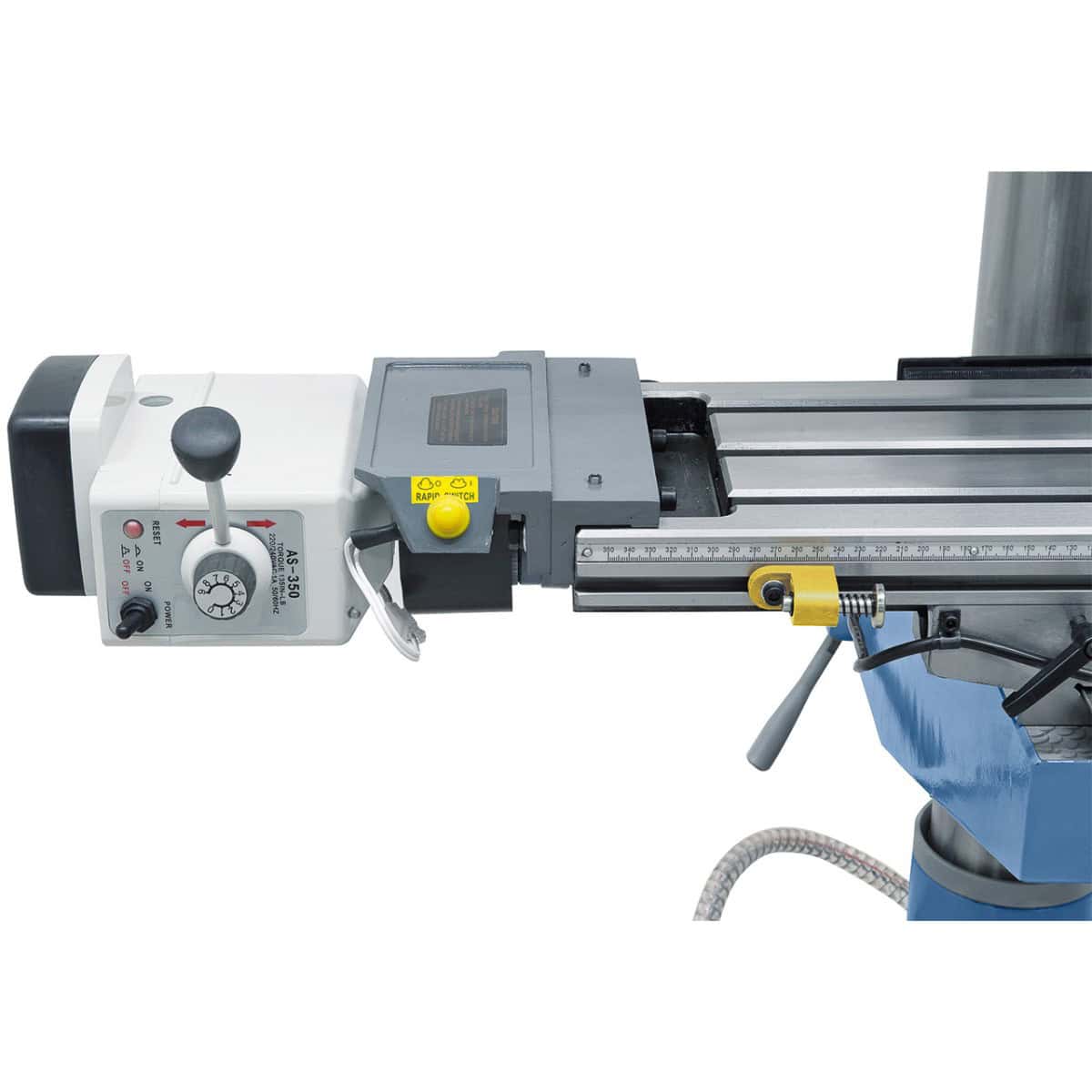

Automatischer X-Achsen-Vorschub AL 450 D serienmäßig
Rechts-/Linkslauf zum Gewindeschneiden

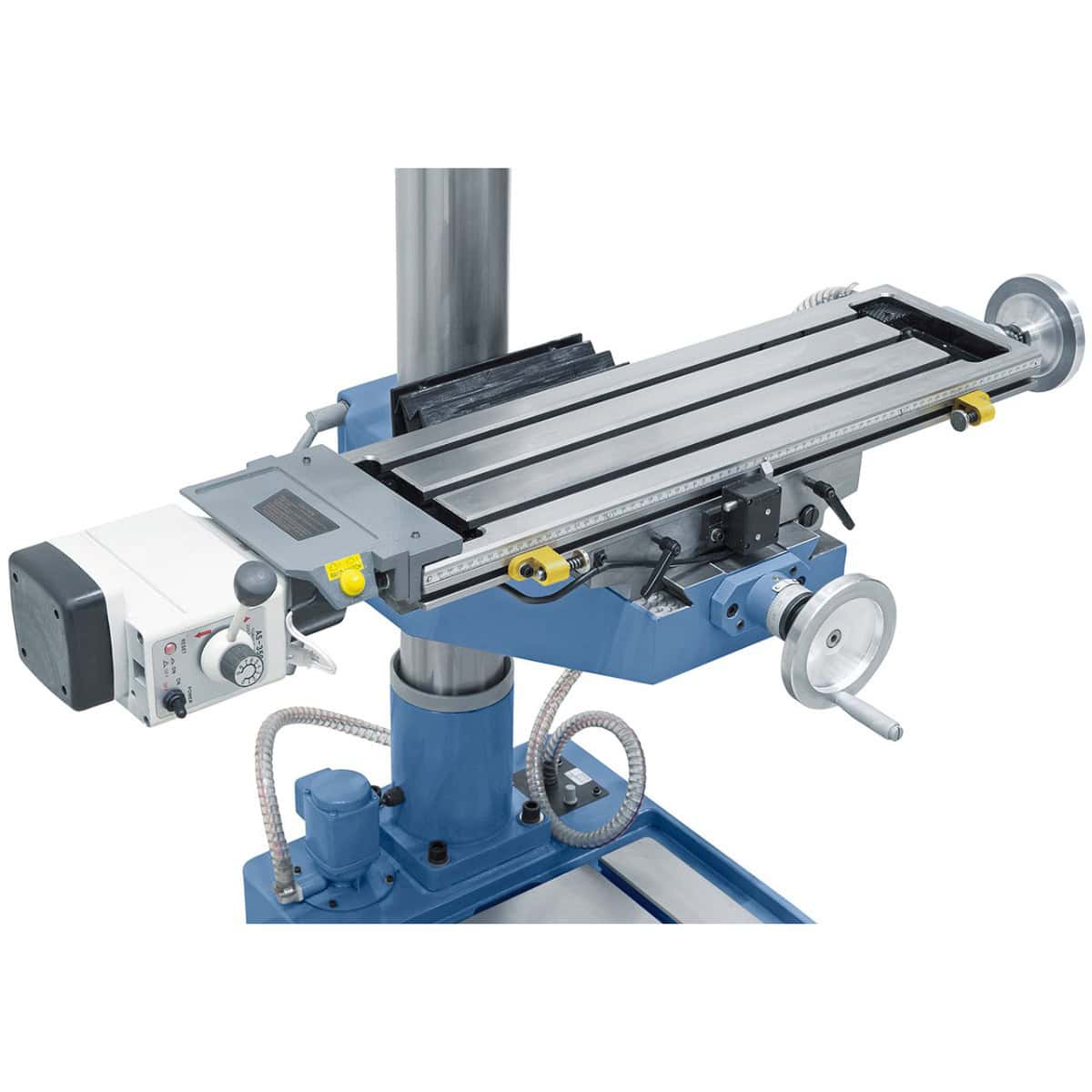

Kreuztisch 730 x 210 mm mit 380 x 200 mm Hub
Schwere Gusseisenkonstruktion mit Ø 115 mm Säule für maximale Stabilität
Gehärtete und geschliffene Zahnräder im Ölbad für ruhigen Lauf

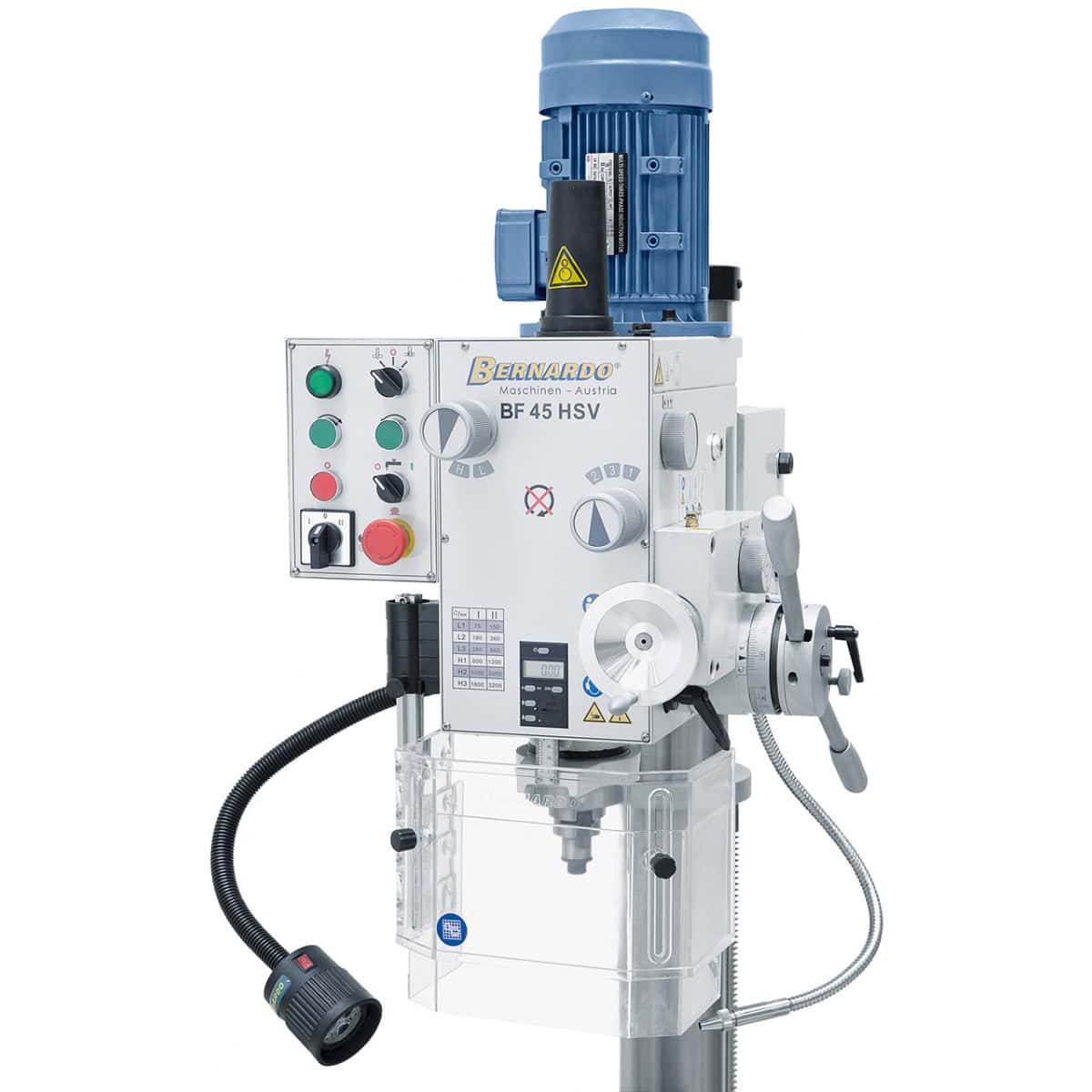

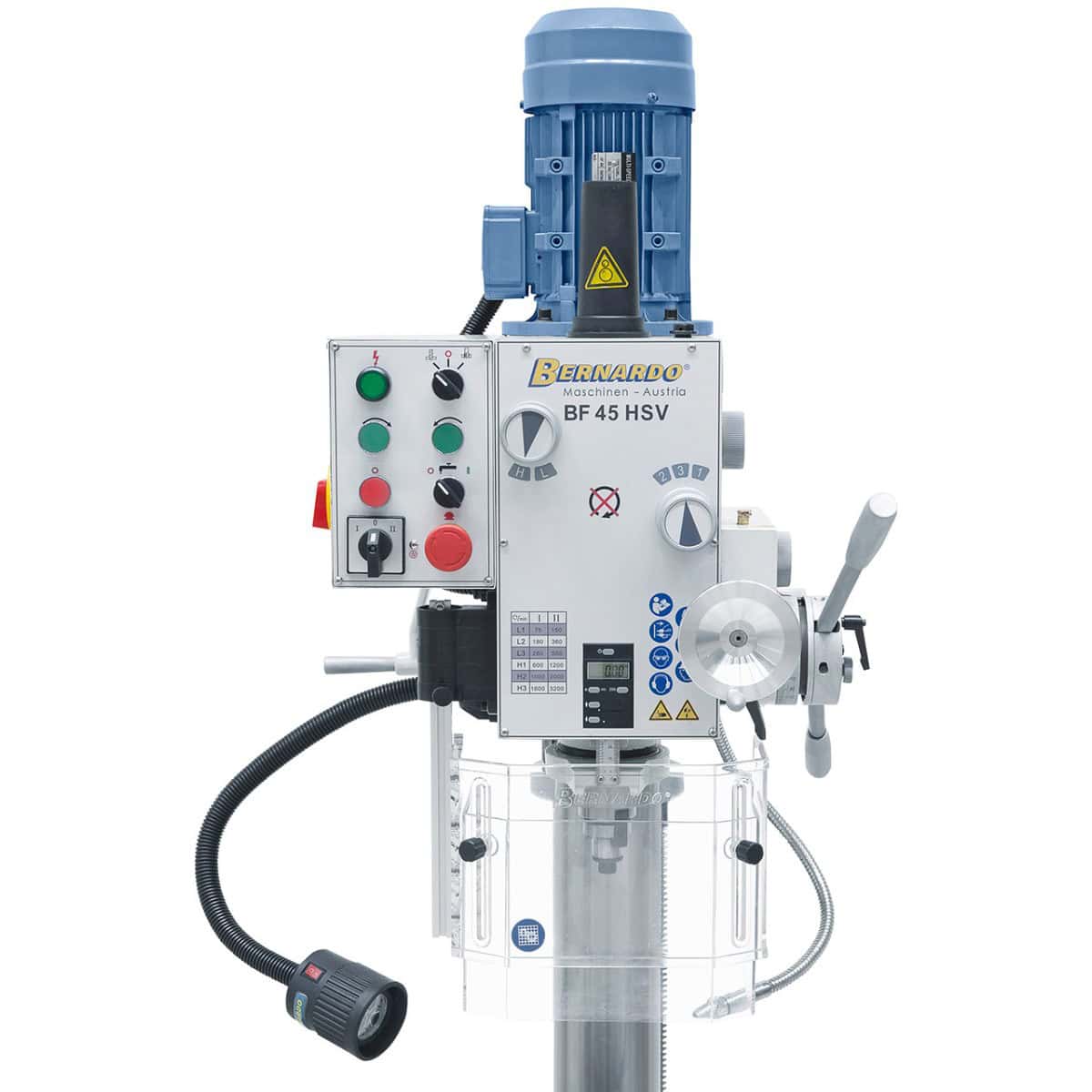

Digitale Spindelhubanzeige und LED-Arbeitsleuchte
Höhenverstellbare, CE-konforme Schutzhaube

---

Lieferumfang:
AL 450 D X-Achsen-Automatikvorschub
Schnellspannfutter 3–16 mm / B16
Spindel MT 4 / B16
Zugstange M16
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT 4/27 mm
Automatischer Spindelvorschub
Höhenverstellbare Schutzhaube
Digitale Spindelweganzeige
Gewindeschneidvorrichtung
Kühlmittelvorrichtung
LED-Arbeitsleuchte
Längslineal
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.

---

Technische Daten des Tisches Daten:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	280 mm
Spindeldrehzahl (12 Stufen)	75 – 3200 U/min
Spindelanschluss	MT 4
Spindelhub	120 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tisch Abmessungen	730 x 210 mm
T-Nut-Abmessungen	14 mm
Max. Spindel-Tisch-Abstand	640 mm
Maximaler Abstand Spindel-Basis	1190 mm
Tischverfahrweg (X/Y)	380/200 mm
Kopfneigung	-90° bis +90°
Kopfhöhenverstellung	260 mm
Säulendurchmesser	115 mm

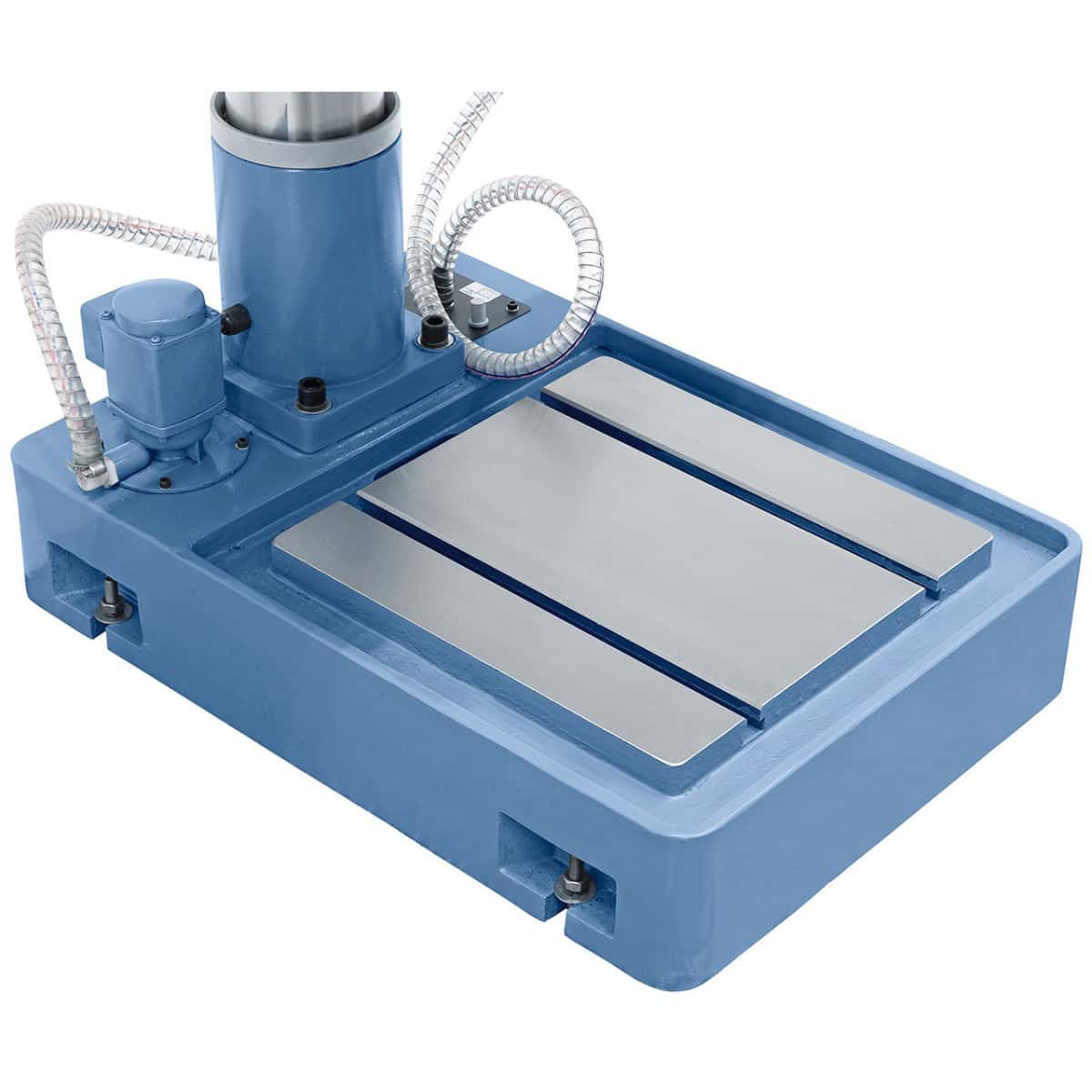

Basisabmessungen	365 x 375 mm
Motorleistung S1 100 %	1,1 / 1,5 kW (400 V)
Motorleistung S6 40 %	1,5 / 2,2 kW (400 V)
Maschinenabmessungen (L x B x H)	1070 x 800 x 2060 mm
Gewicht	ca. 362 kg

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
