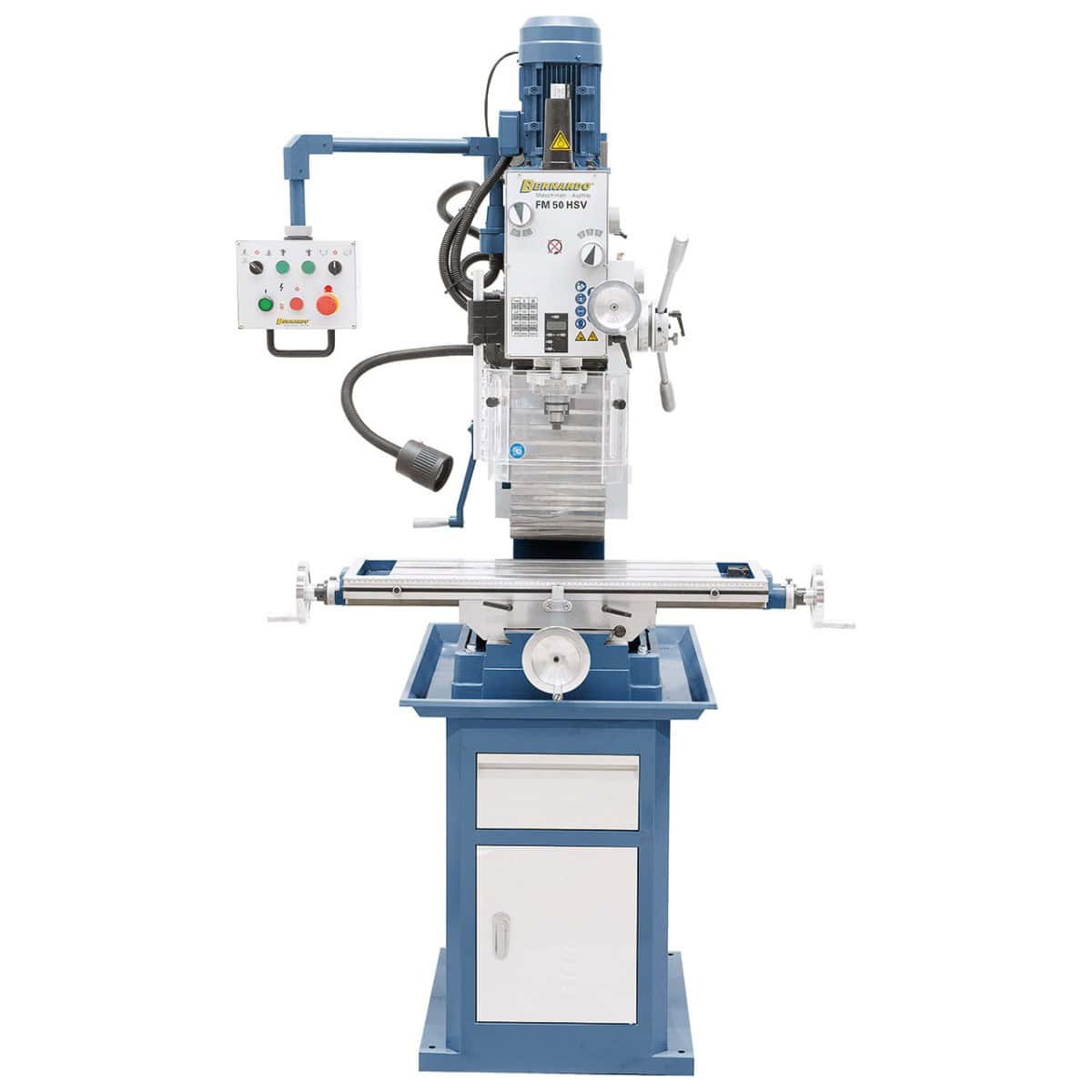

Bernardo FM 50 HSV Bohr-Fräsmaschine

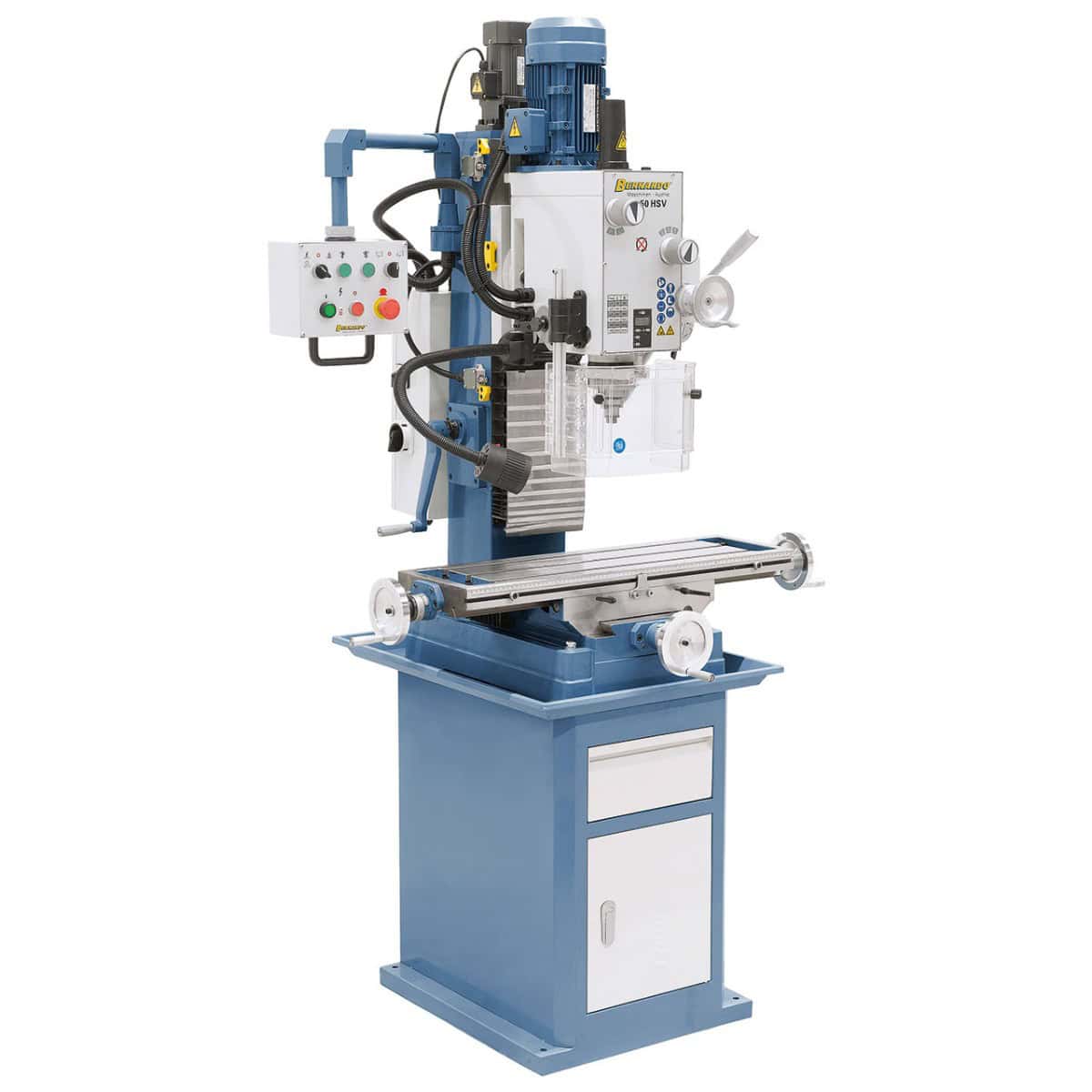

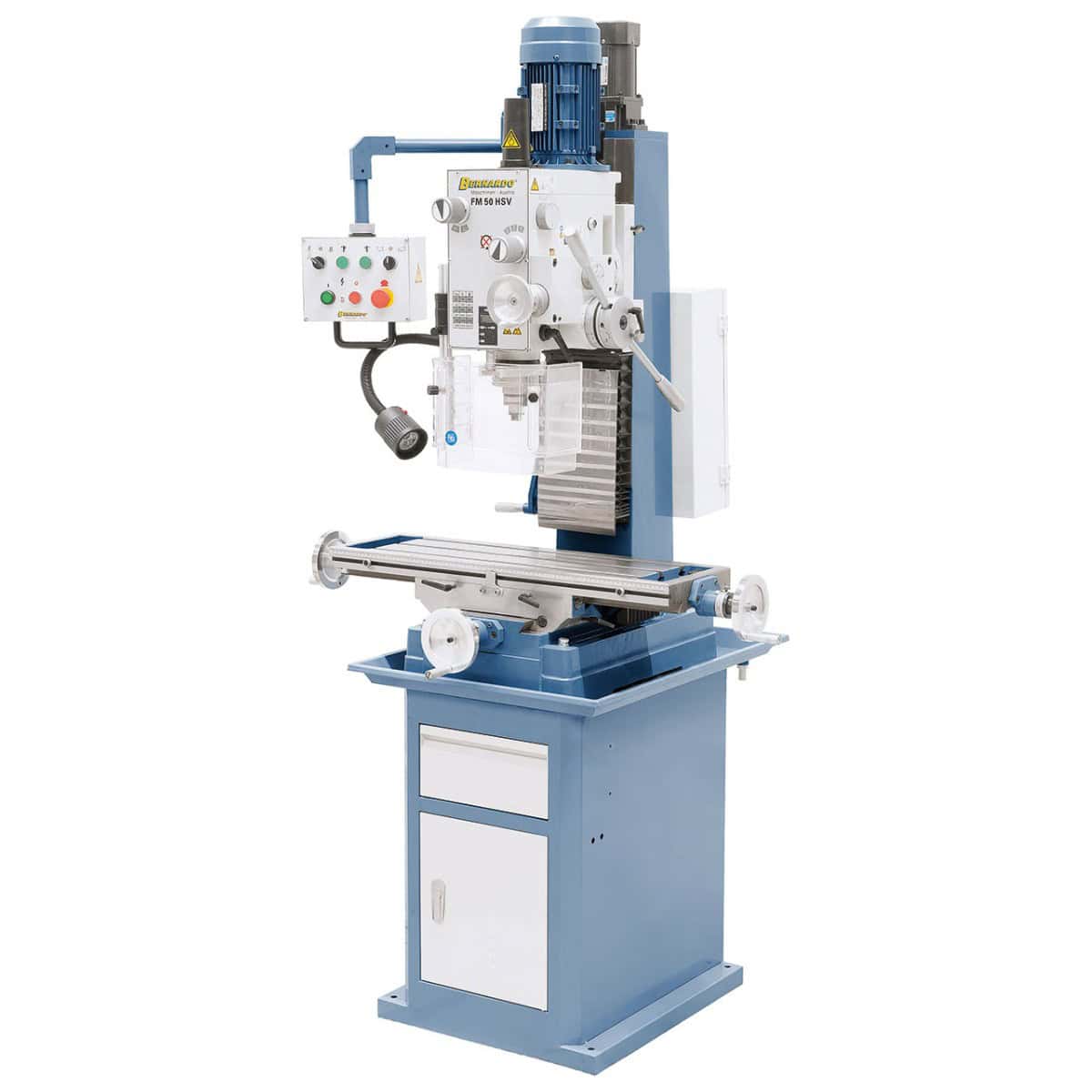

Bernardo FM 50 HSV Bohr- und Fräsmaschine – Vielseitigkeit und Präzision mit automatischem Vorschub

Die Bernardo FM 50 HSV ist eine professionelle Maschine zum Bohren, Fräsen und Gewindeschneiden. Dank ihres 2-Gang-Motors mit 12 Drehzahlbereichen (75–3200 U/min) und gehärteten, geschliffenen Zahnrädern im Ölbad bietet sie auch unter hoher Belastung einen ruhigen und kraftvollen Lauf.

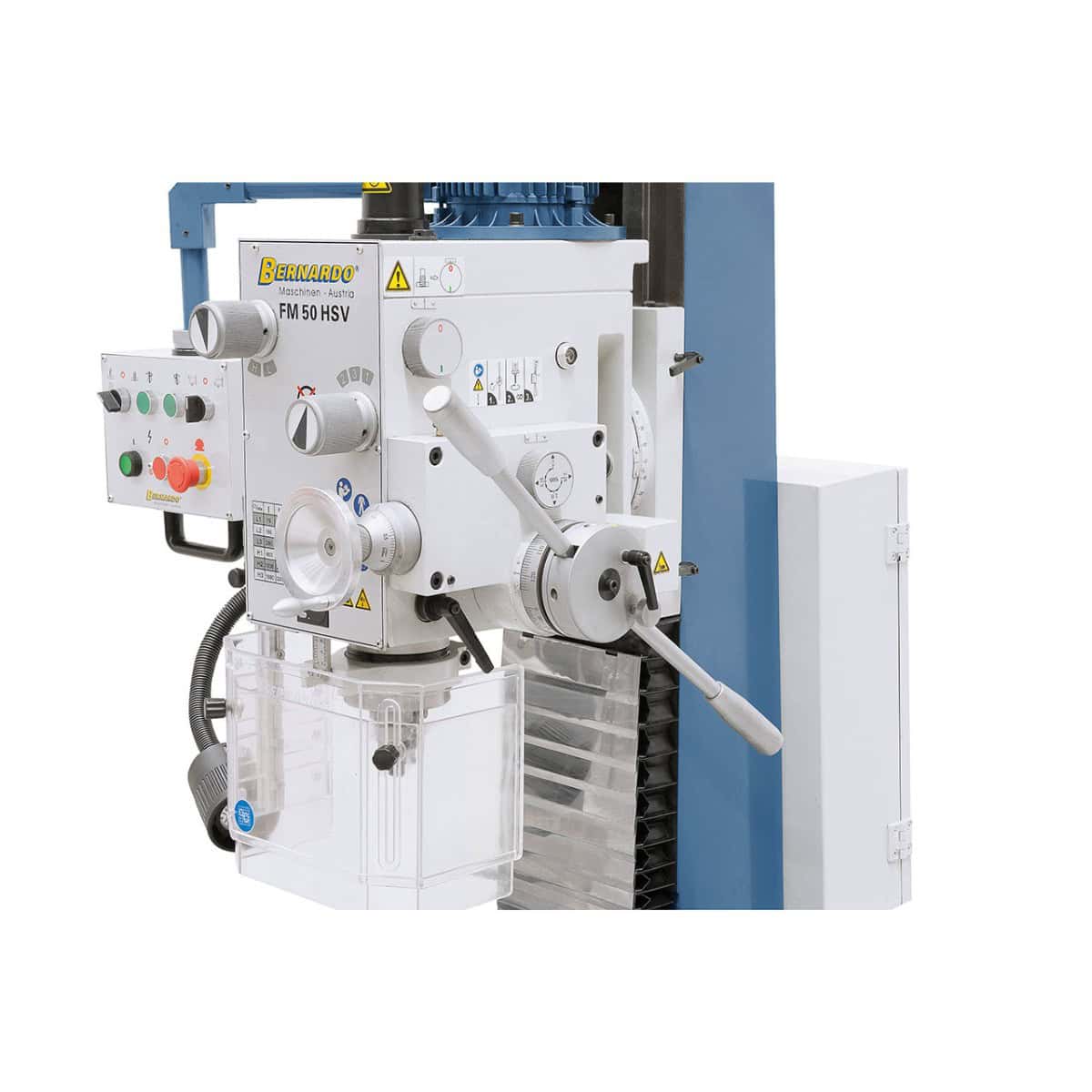

Die Maschine ist mit einem automatischen Spindelvorschub mit drei wählbaren Vorschüben und einer integrierten Gewindeschneidvorrichtung ausgestattet. Der um ±60° schwenkbare Spindelkopf und der 800 x 240 mm große Quertisch mit 555 x 225 mm Verfahrweg bieten hohe Flexibilität. Der 90-W-Hubmotor ermöglicht eine einfache Höhenverstellung des Bohrkopfes, während die digitale Spindelhubanzeige die Bearbeitungsgenauigkeit verbessert. Mit ihrer robusten Gusseisenkonstruktion, dem verstellbaren Mikroschalterschutz, der LED-Beleuchtung und den verstellbaren Schwalbenschwanzführungen ist die FM 50 HSV eine komplette und zuverlässige Maschine für Werkstätten und mechanische Labore.

Hauptspezifikationen

Bohrkapazität bis Ø 32 mm in Stahl und max. 80 mm
2-Gang-Motor mit 12 Drehzahlbereichen (75–3200 U/min)
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)
Integrierte Gewindeschneidvorrichtung serienmäßig

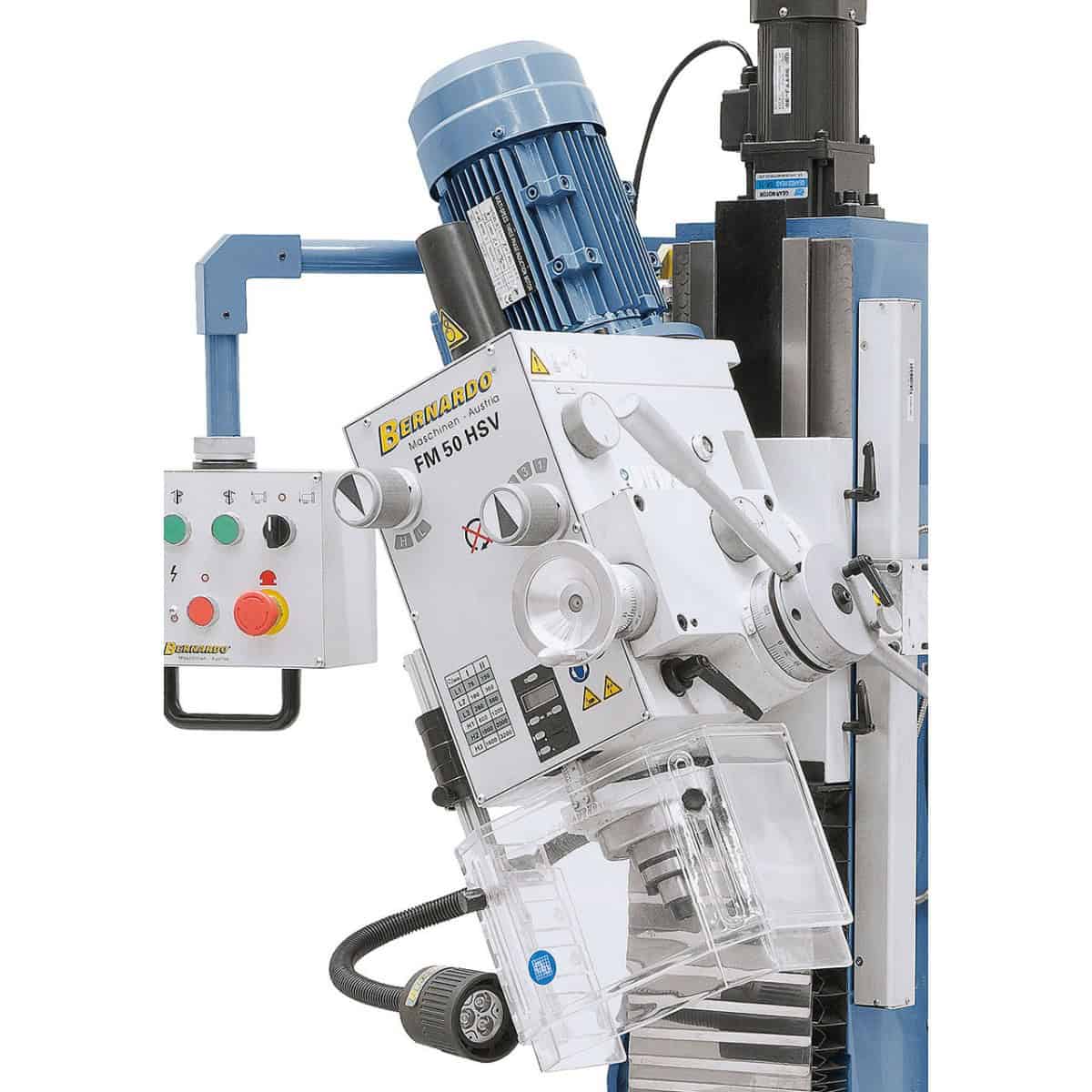

Neigbarer Spindelkopf von -60° bis +60° für Winkelfräsen und Schrägbohren

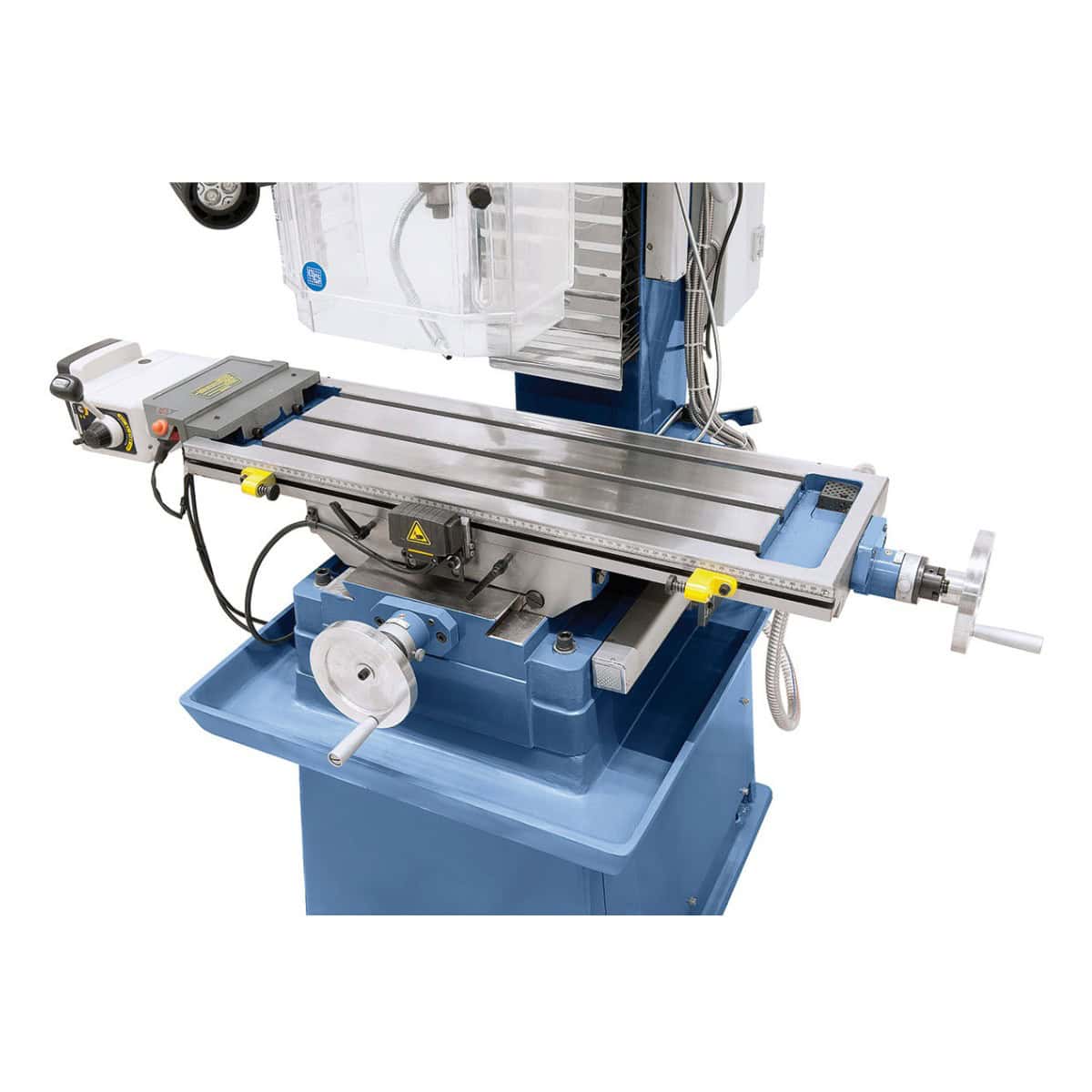

Kreuztisch 800 x 240 mm mit 555 x 225 mm Verfahrweg

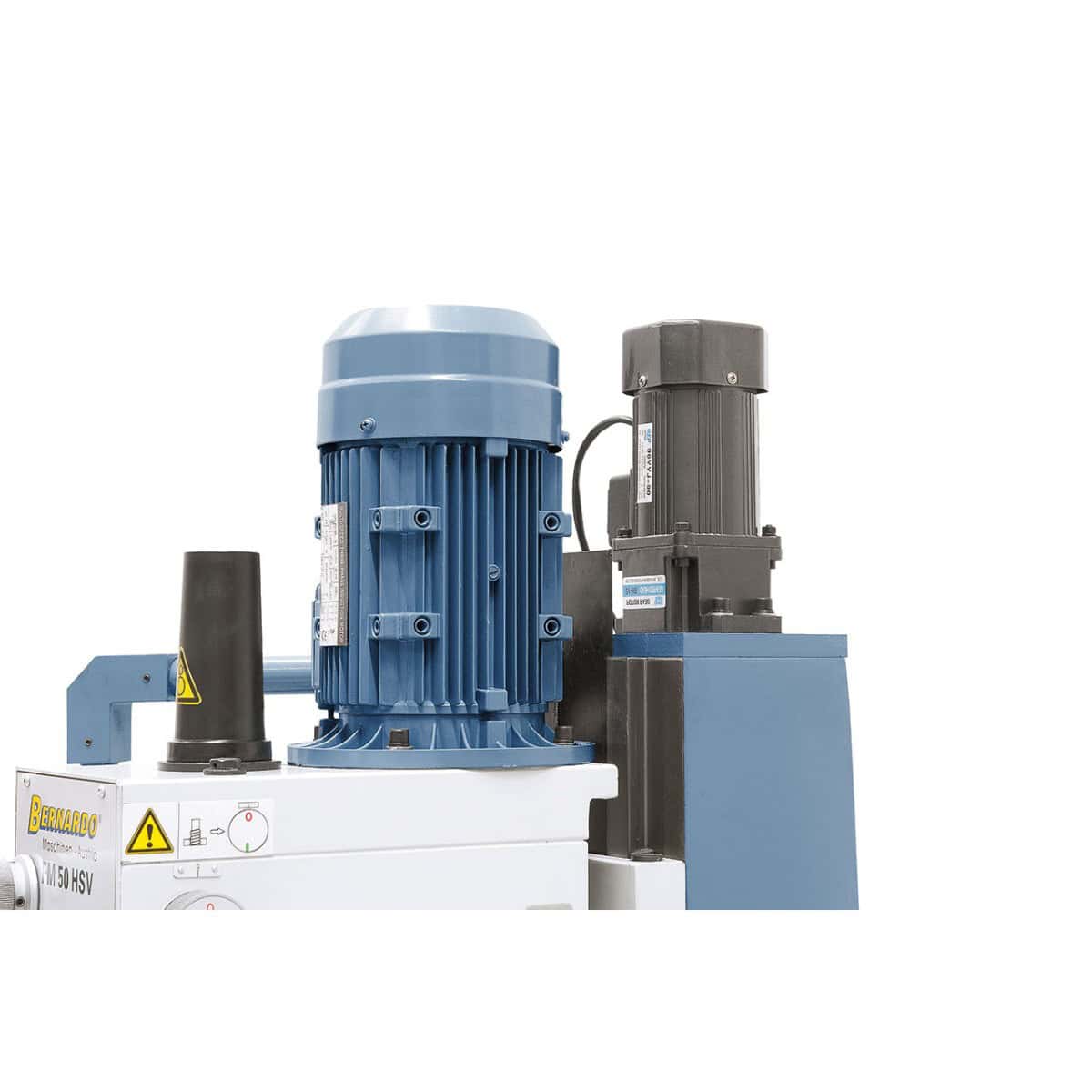

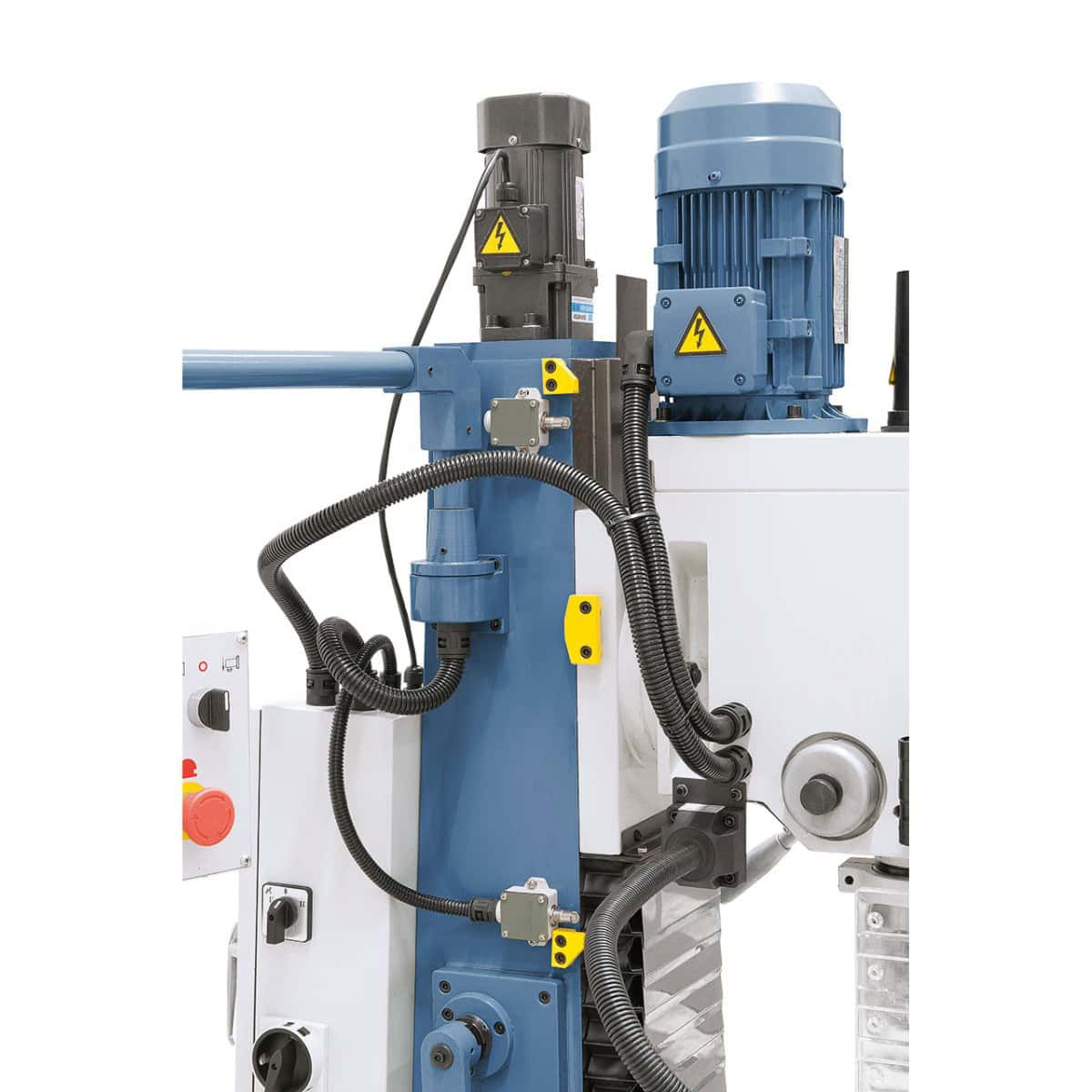

90-W-Spindelhubmotor für schnelle Verstellungen
Digitale Spindelhubanzeige und LED-Beleuchtung inklusive

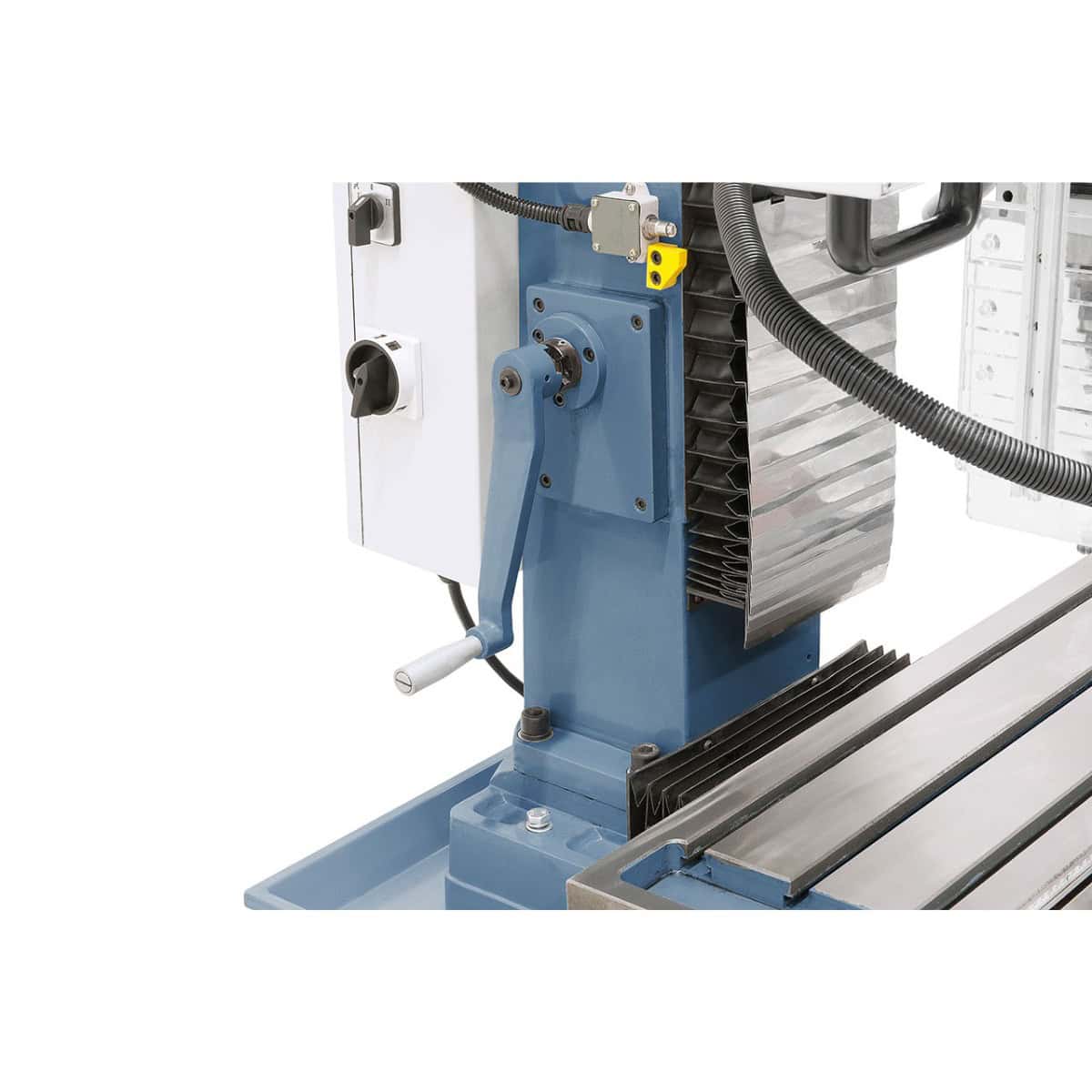

Schwalbenschwanzführungen in X-, Y- und Z-Richtung, mit Keilleisten verstellbar
Ölbadgeschliffene Zahnräder für ruhigen Lauf

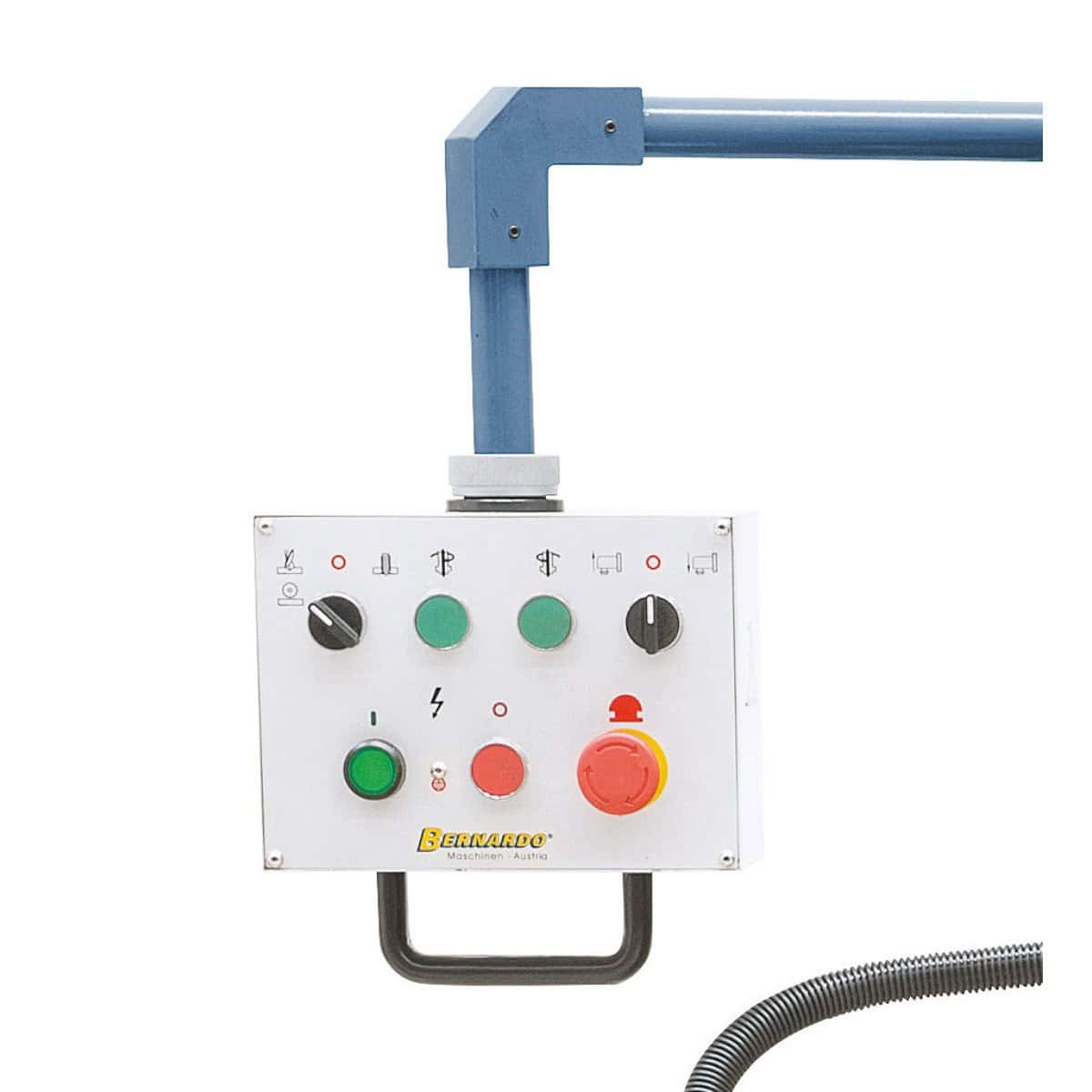

Höhenverstellbare Schutzhaube mit Sicherheitsmikroschalter

---

Lieferumfang:
Schnellspannfutter 3–16 mm / B16
Kegelstecknuss MT 4 / B16
Zugstange M16
Morse-Stecknuss MT 4/3
Schaftfräserhalter MT 4/27 mm
Höhenverstellbare Schutzhaube
Automatischer Spindelvorschub
Motor für Spindelhub
LED-Arbeitsleuchte
Digitale Spindelweganzeige
Gewindeschneidvorrichtung
Stahlschutzhaube
Längenlineal
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch verfügbar.

---

Technische Daten des Tisches Daten:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	220 mm
Spindeldrehzahl (12 Stufen)	75 – 3200 U/min
Spindelanschluss	MT 4
Spindelhub	120 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tisch Abmessungen	800 x 240 mm
Tischverfahrweg (X/Y)	555/225 mm
Kopfneigung	-60° bis +60°
Abstand Spindel-Tisch	95–485 mm
Kopfhöhenverstellung	390 mm
T-Nutgröße	14 mm
Kopfhubmotor	90 W
Motorleistung S1 100 %	1,1 / 1,5 kW (400 V)
Motorleistung S6 40 %	1,5 / 2,2 kW (400 V)
Maschinenabmessungen (L x B x H)*	1140 x 970 x 1460 mm
Gewicht	ca. 322 kg
*ohne Ständer

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Worin unterscheiden sich die KF- und die BF/FM-Serien von Bernardo?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelstock, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf neigbar von −90° bis +90° (Kopfschwenkbar). BDC: Integrierte 3-Achsen-Digitalanzeige (Digitalanzeige). Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Bei Modellen ohne diese Bezeichnung ist sie als optionales Zubehör erhältlich. Bitte beachten Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile erhältlich?

Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.

Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
