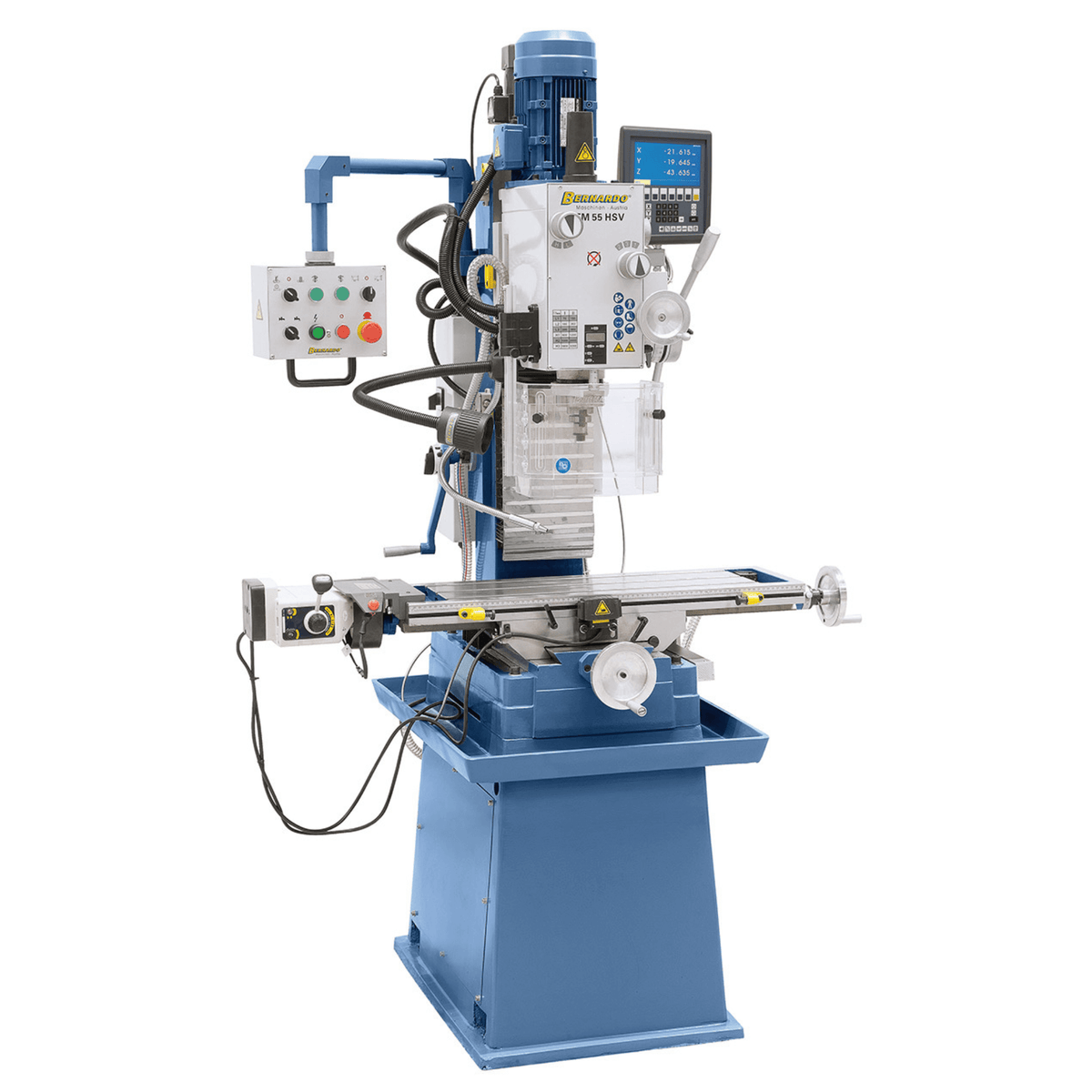

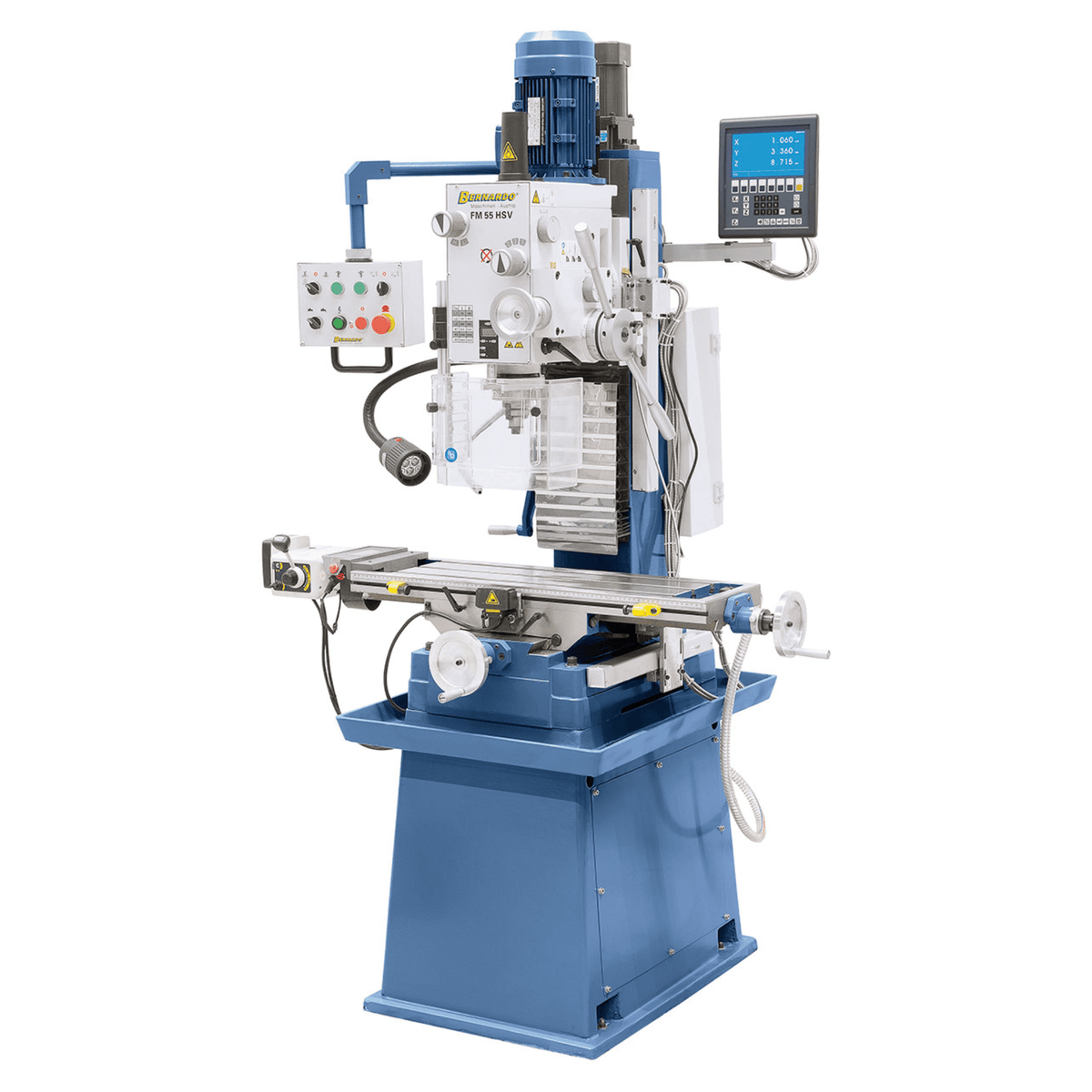

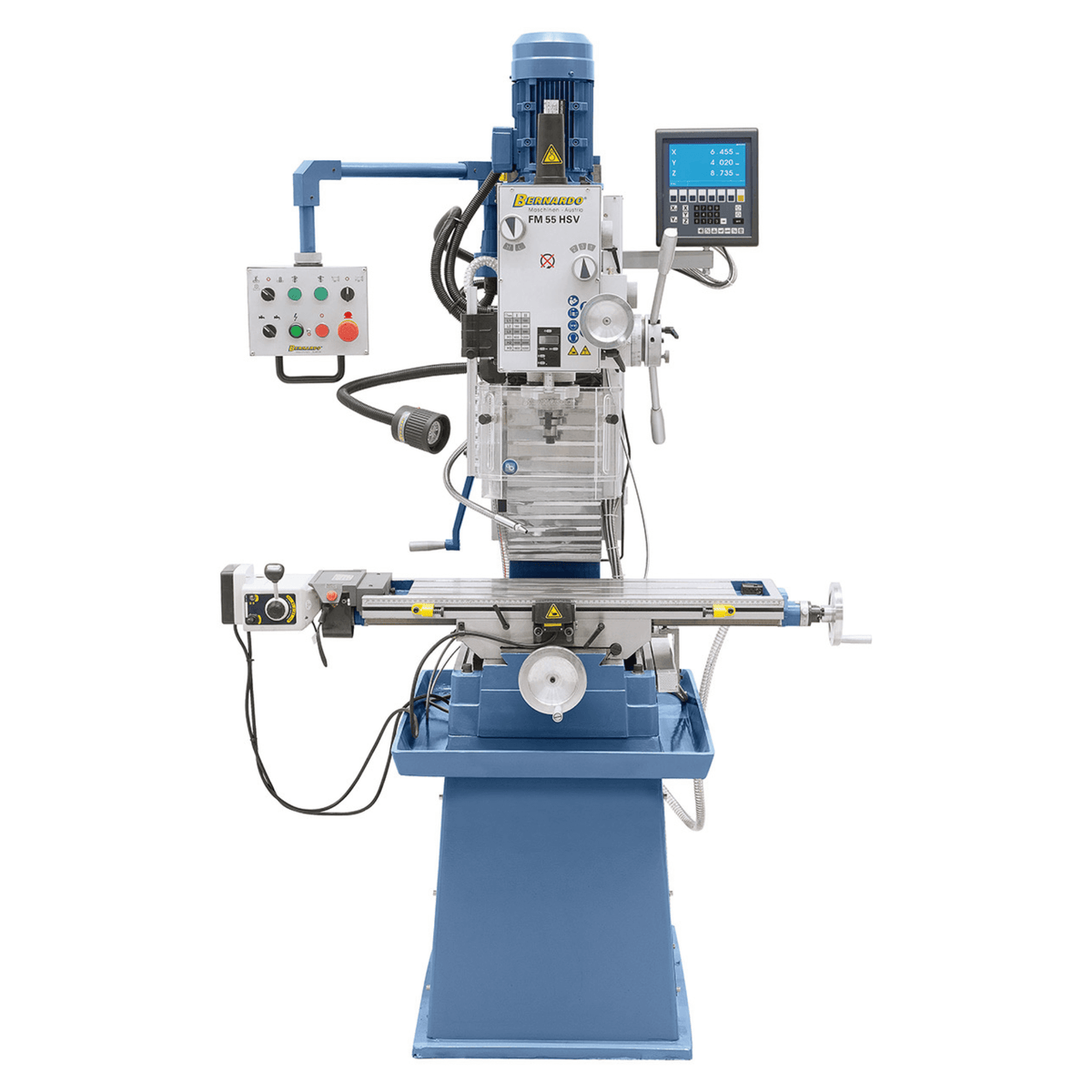

Bernardo FM 55 HSV Bohr-Fräsmaschine mit 3-Achs-Digitalanzeige und automatischem Vorschub

Bernardo FM 55 HSV Bohr- und Fräsmaschine – Kraft und Präzision für professionelle Anwendungen

Die Bernardo FM 55 HSV ist eine robuste und vielseitige Bohr- und Fräsmaschine, die für hochpräzises Bohren, Fräsen und Gewindeschneiden entwickelt wurde. Ausgestattet mit einem 2-Gang-Motor mit 12 Drehzahlbereichen (75–3200 U/min) garantiert sie hohe Flexibilität und exzellente Kraftübertragung.

Dank des automatischen Spindelvorschubs (3 wählbare Vorschübe) und des automatischen Tischvorschubs mit Eilgang auf der X-Achse eignet sie sich für anspruchsvolle Aufgaben. Der schwenkbare Spindelkopf (-60° bis +60°), der 800 x 240 mm Kreuztisch und der stabile Gusseisenrahmen mit schwingungsdämpfendem Fuß gewährleisten Stabilität und Präzision auch unter Last.

Serienausstattung: 3-Achsen-Digitalanzeige ES-12 V, Kühlmittelpumpe, Gewindeschneidvorrichtung, verstellbare Schutzhaube, LED-Beleuchtung und Spindelhubmotor. Eine Komplettmaschine für Werkstätten und mechanische Labore mit hohen Leistungsanforderungen.

---

Hauptspezifikationen

Bohren bis Ø 32 mm in Stahl und Fräsen max. 80 mm

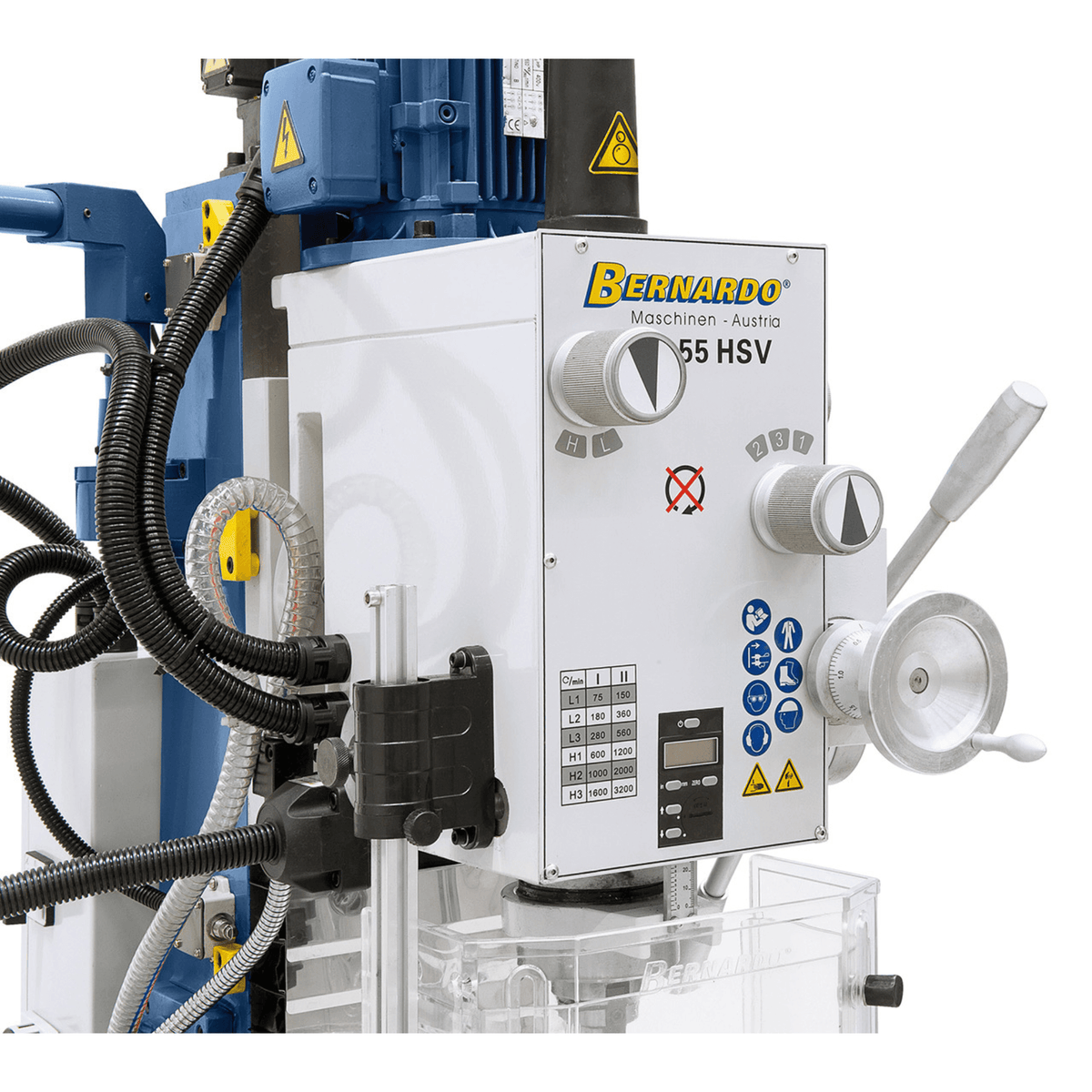

2-Gang-Motor mit 12 Drehzahlbereichen (75–3200 U/min)
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)
Automatischer X-Achsen-Vorschub mit Eilgang
Neigungswinkel des Fräskopfes von -60° bis +60° für Winkelfräsen

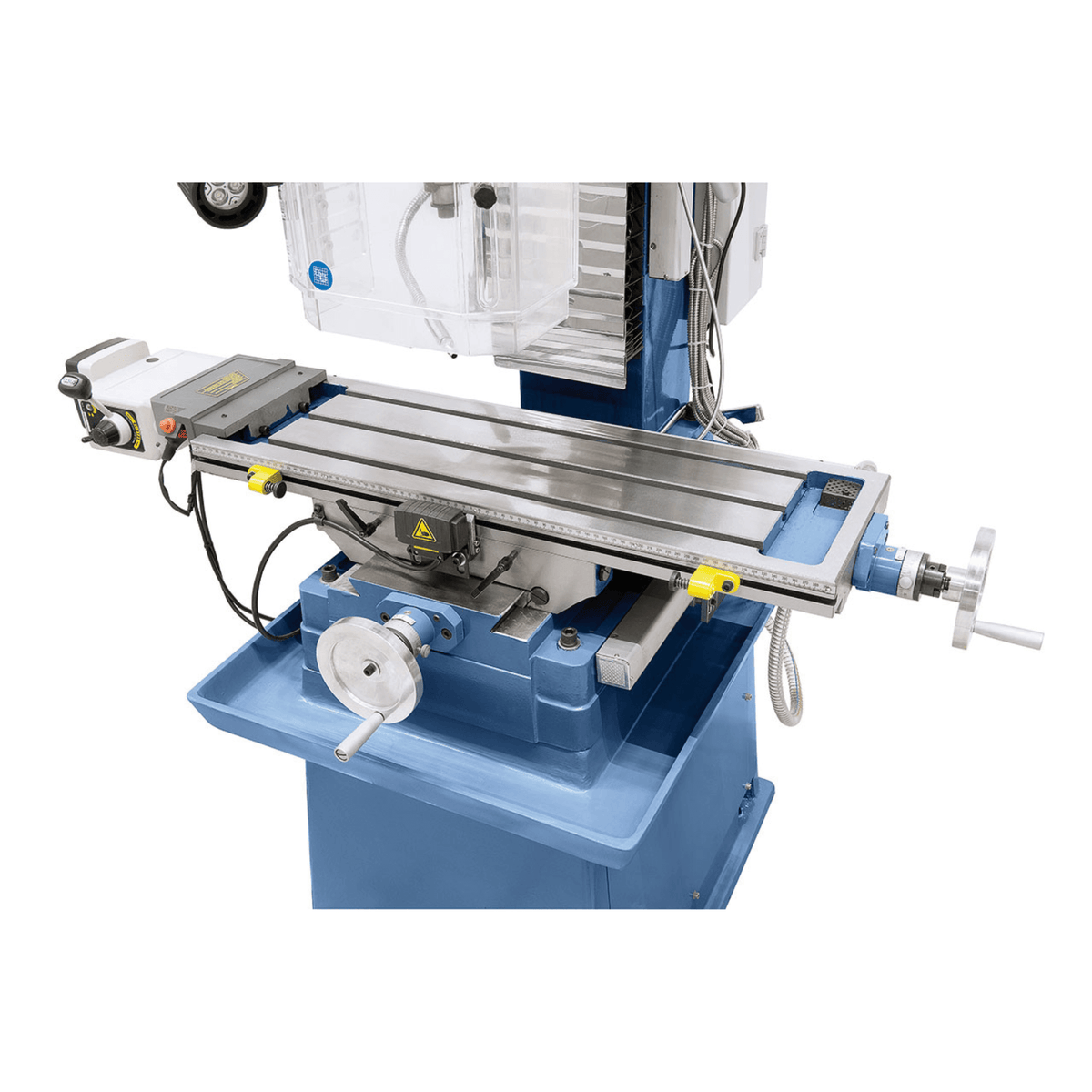

Kreuztisch 800 x 240 mm mit 420 x 200 mm Verfahrweg
3-Achsen-Digitalanzeige ES-12 V serienmäßig

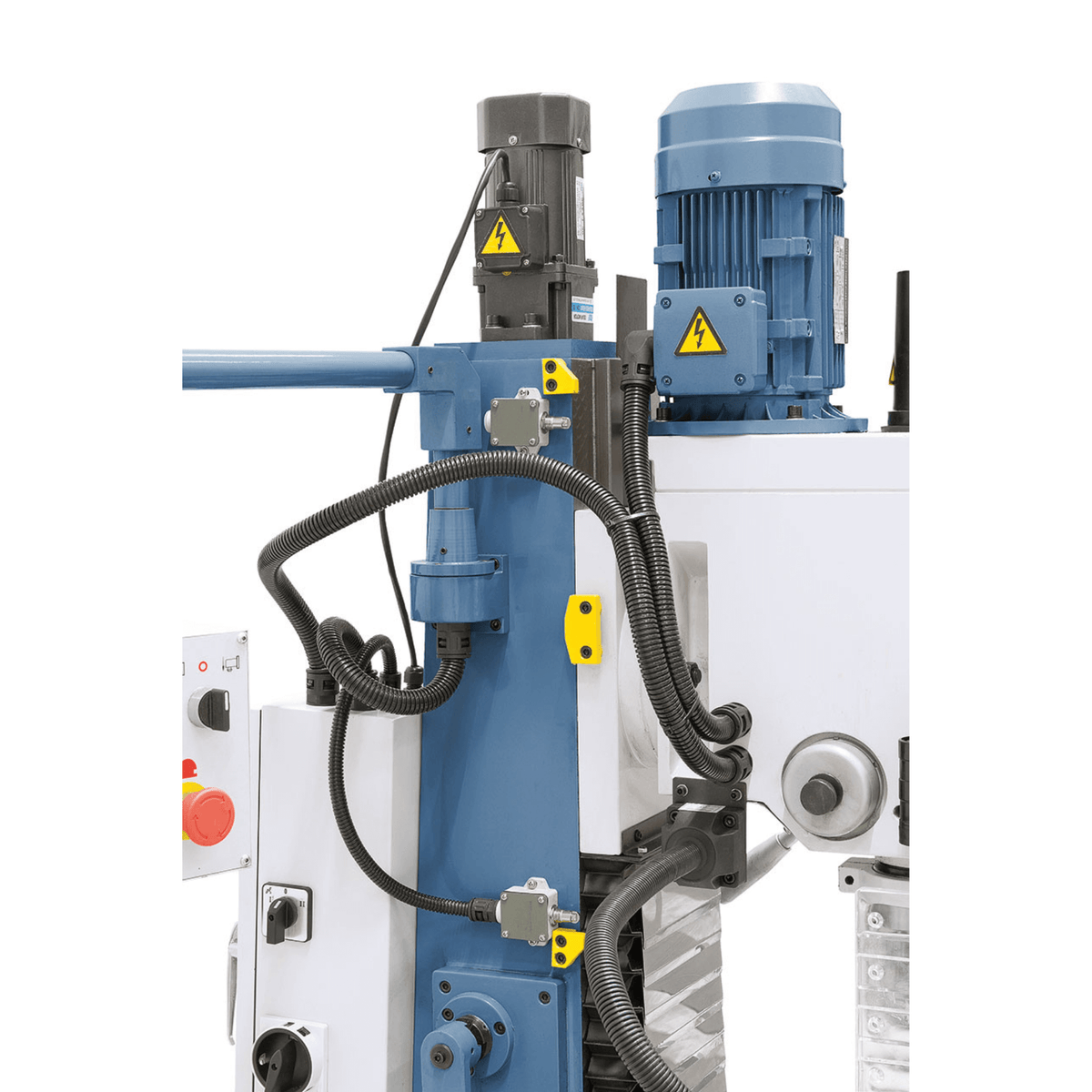

90-W-Hubmotor für schnelle Justierungen
Robuste Gusseisenkonstruktion mit vibrationsdämpfendem Fuß und Kühlmittelkanal
Kühlmittelpumpe, LED-Leuchte und verstellbare Schutzhaube inklusive

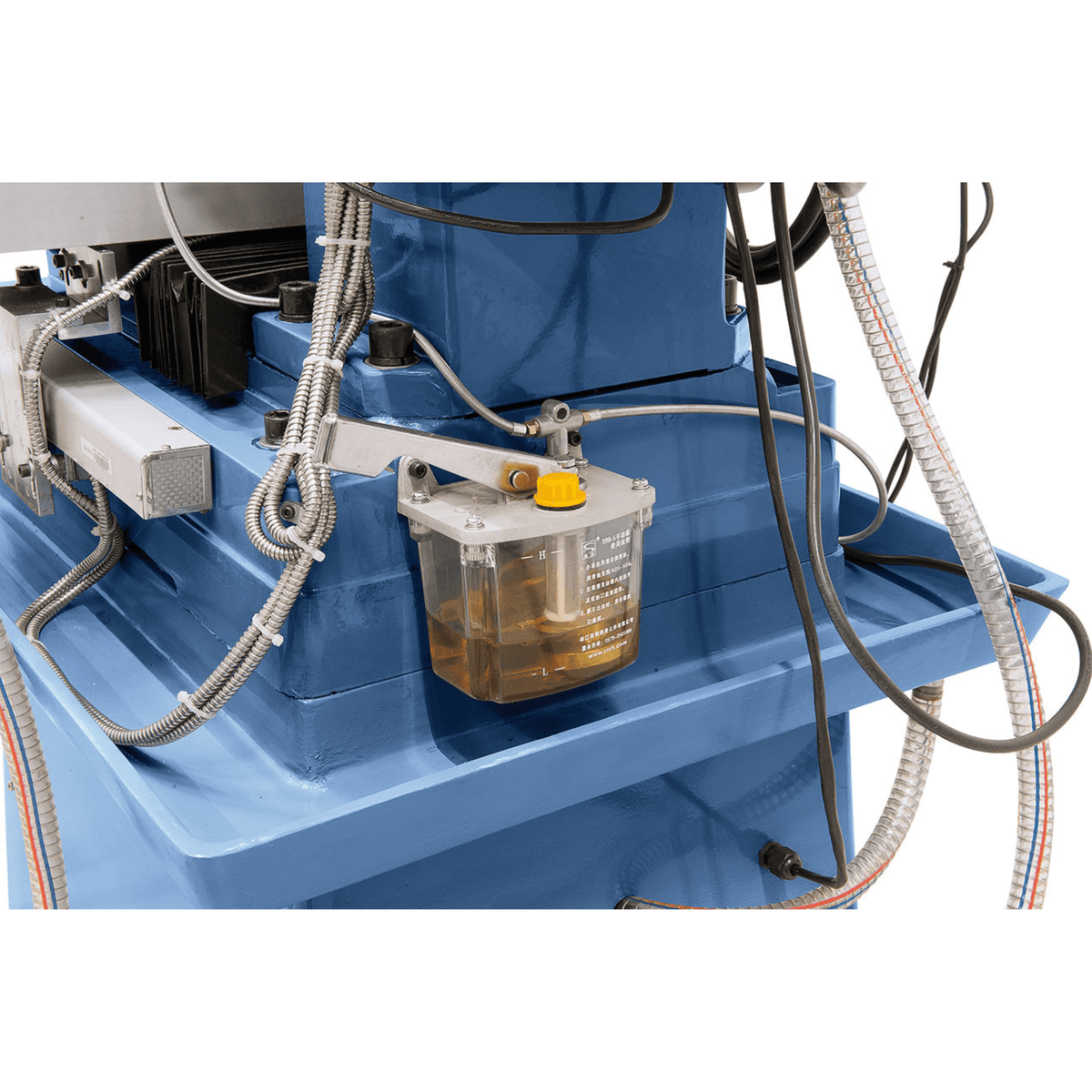

Manuelle Zentralschmierung für alle Führungen

---

Lieferumfang:

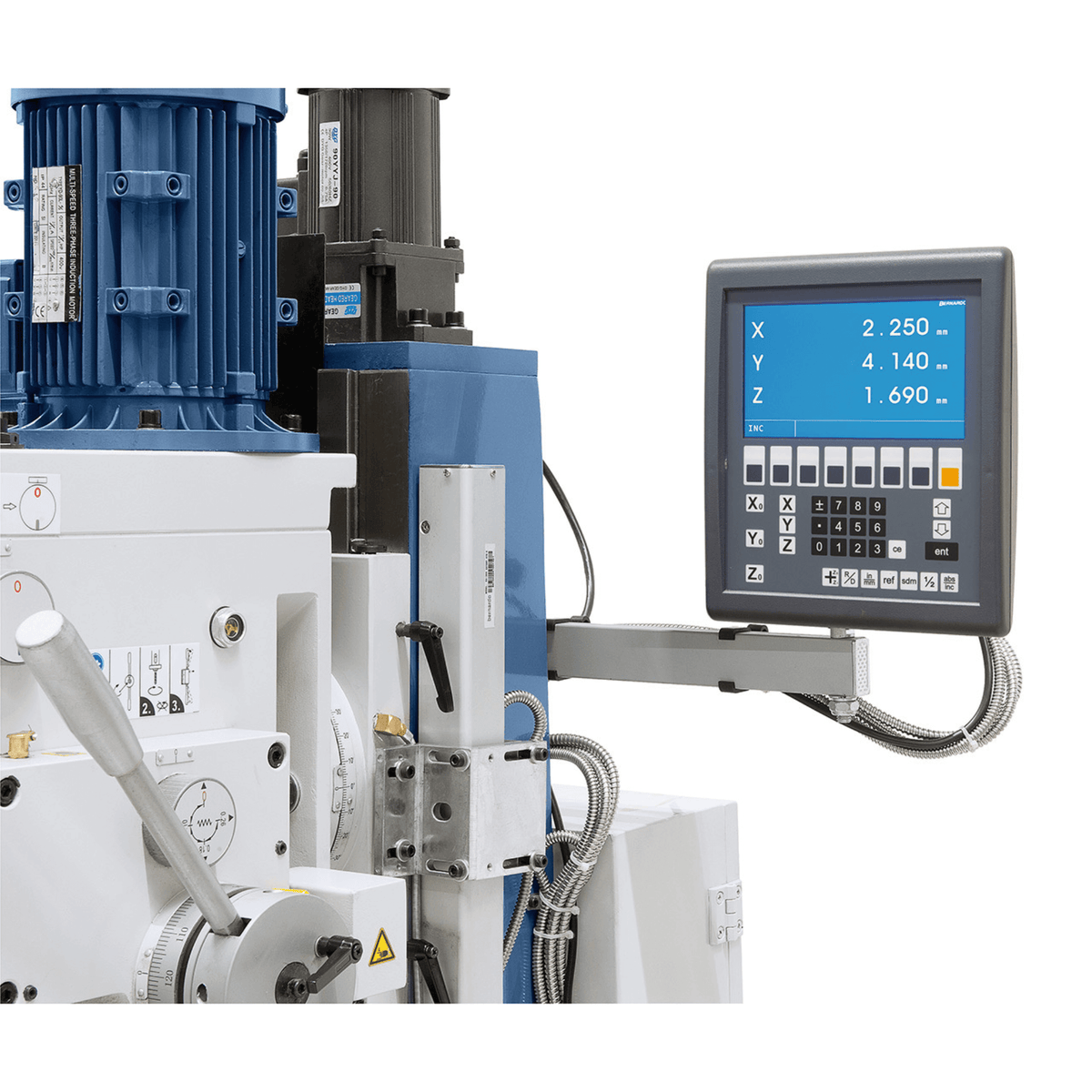

ES-12 V 3-Achsen-Digitalanzeige mit LCD

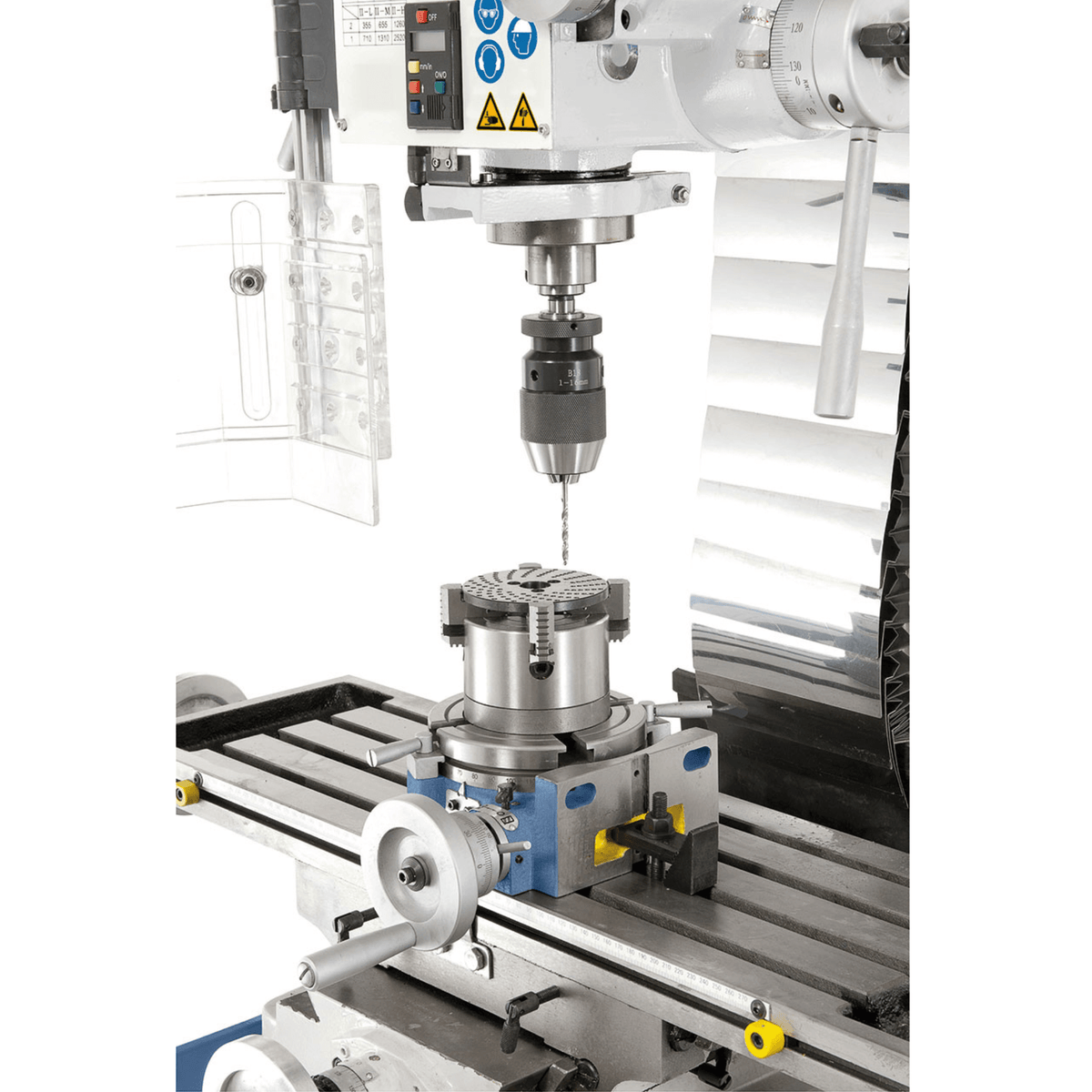

Schnellspannfutter 3–16 mm / B16
Spindel MK 4 / B16
Zugstange M16
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT 4/27 mm
Automatischer Spindelvorschub
Höhenverstellbare Schutzhaube
Spindelhubmotor
Manuelle Zentralschmierung
Automatischer X-Achsen-Vorschub AL 450 D
LED-Arbeitsleuchte
Digitale Spindelweganzeige
Gewindeschneidvorrichtung
Stahlabdeckung
Kühlmittelpumpe
Längslineal
Gusseisensockel mit Kühlmittelnut
Werkzeugsatz

Logistik

Bernardo-Versand: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

---

Technische Daten des Tisches Daten:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	220 mm
Spindeldrehzahl (12 Stufen)	75 – 3200 U/min
Spindelanschluss	MT 4
Spindelhub	120 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tisch Abmessungen	800 x 240 mm
Tischverfahrweg (X/Y)	420/200 mm
Kopfneigung	-60° bis +60°
Abstand Spindel-Tisch	95–485 mm
Kopfhöhenverstellung	390 mm
T-Nutgröße	14 mm
Kopfhubmotor	90 W
Motorleistung S1 100 %	1,1 / 1,5 kW (400 V)
Motorleistung S6 40 %	1,5 / 2,2 kW (400 V)
Maschinenabmessungen (L x B x H)	1270 x 960 x 2120 mm
Gewicht	ca. 447 kg

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die kompakte Baureihe: kleinere Tische, MT2/MT3-Aufsätze, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsvorgänge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die professionellen Ausführungen: größere Tische, Werkzeugaufnahmen MT3/MT4, leistungsstärkere Motoren und längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlos einstellbare Spindeldrehzahl ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die flexibelste Konfiguration für Werkstätten, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über die Digitalanzeige. Bei Modellen ohne diese Bezeichnung ist sie als optionales Zubehör erhältlich. Bitte beachten Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Italienischer Kundendienst ist verfügbar.

Wie viel Platz wird in der Werkstatt für die BF/FM-Serie benötigt?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
