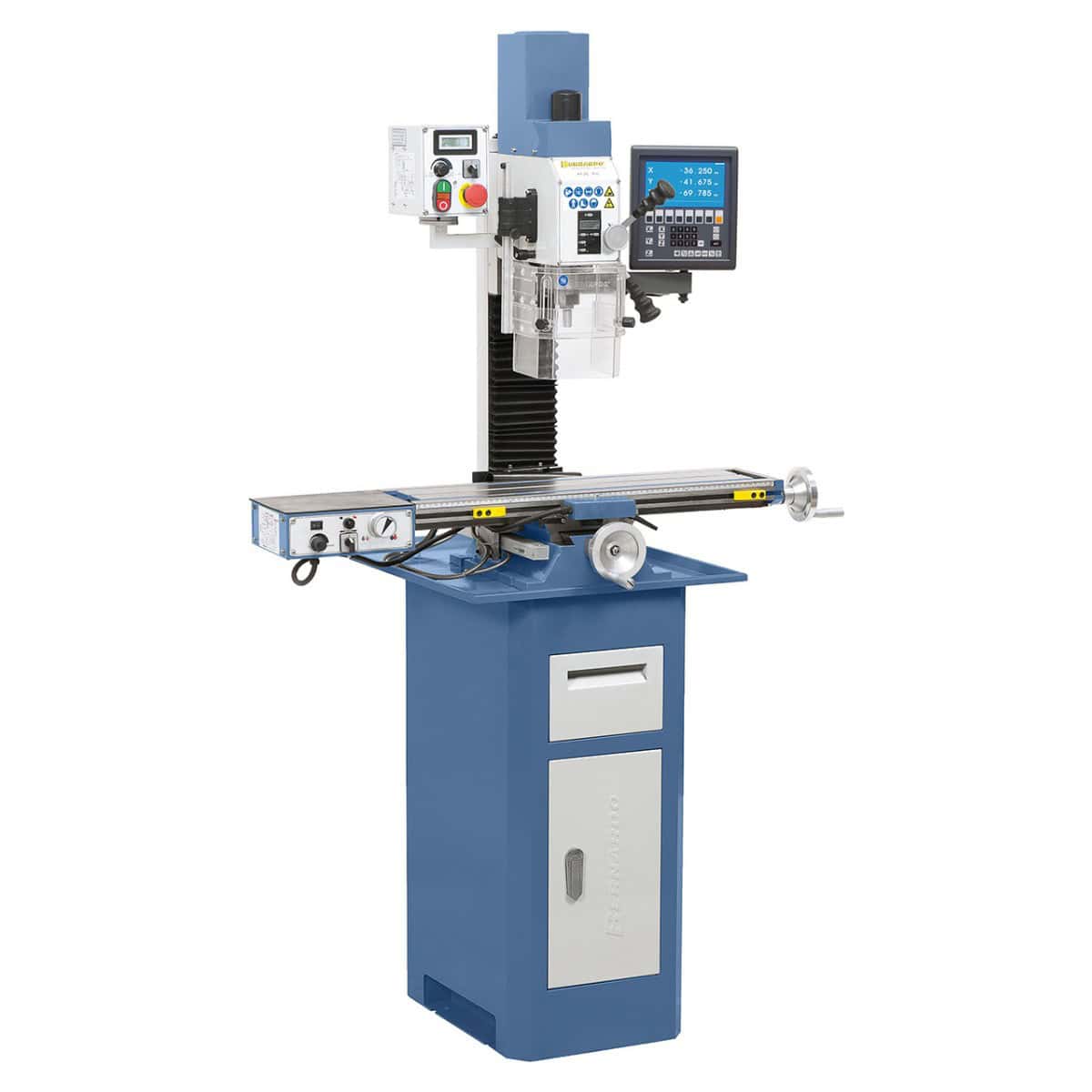

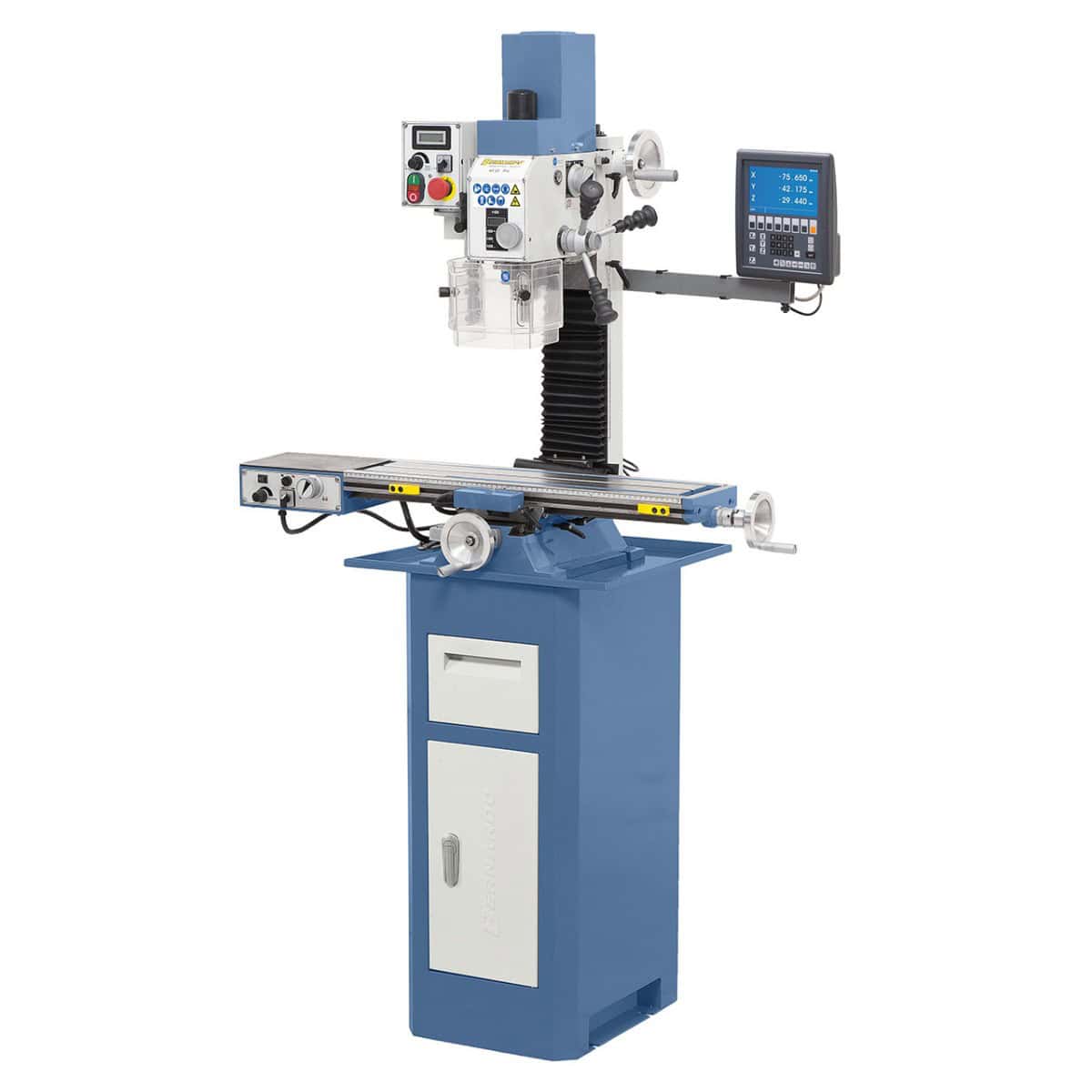

Bernardo KF 25 PRO Bohr-/Fräsmaschine mit 3-Achs-Vorschub und ES-12 V Digitalanzeige
Die Bernardo KF 25 PRO Bohr-/Fräsmaschine ist auf Präzision, Vielseitigkeit und Leistung in der Werkstatt ausgelegt. Dank ihres 2-stufigen Getriebes und der stufenlosen Drehzahlregelung (50–1500 / 100–3000 U/min) passt sie sich optimal an jede Bearbeitungsaufgabe an.
Sie ist serienmäßig mit einem stufenlosen Tischvorschub (FTV 6) und einer ES-12 V 3-Achs-Digitalanzeige ausgestattet, was hohe Präzision und praktische Bedienbarkeit gewährleistet. Der um ±90° schwenkbare Kopf ermöglicht Eck- und Fasenbearbeitungen, während der Gleichstrommotor auch bei niedrigen Drehzahlen ein hohes Drehmoment liefert. Die Maschine verfügt über Präzisions-Kegellager (≤0,015 mm), Schwalbenschwanzführungen in X-, Y- und Z-Richtung, die über Keilwellen verstellbar sind, sowie einen großen Kreuztisch mit T-Nuten. Mit Rechts-/Linksdrehung zum Gewindeschneiden, einem integrierten EMV-Filter und Schutzvorrichtungen ist die KF 25 PRO die perfekte Wahl für Profis und ambitionierte Hobbybastler.
Hauptmerkmale

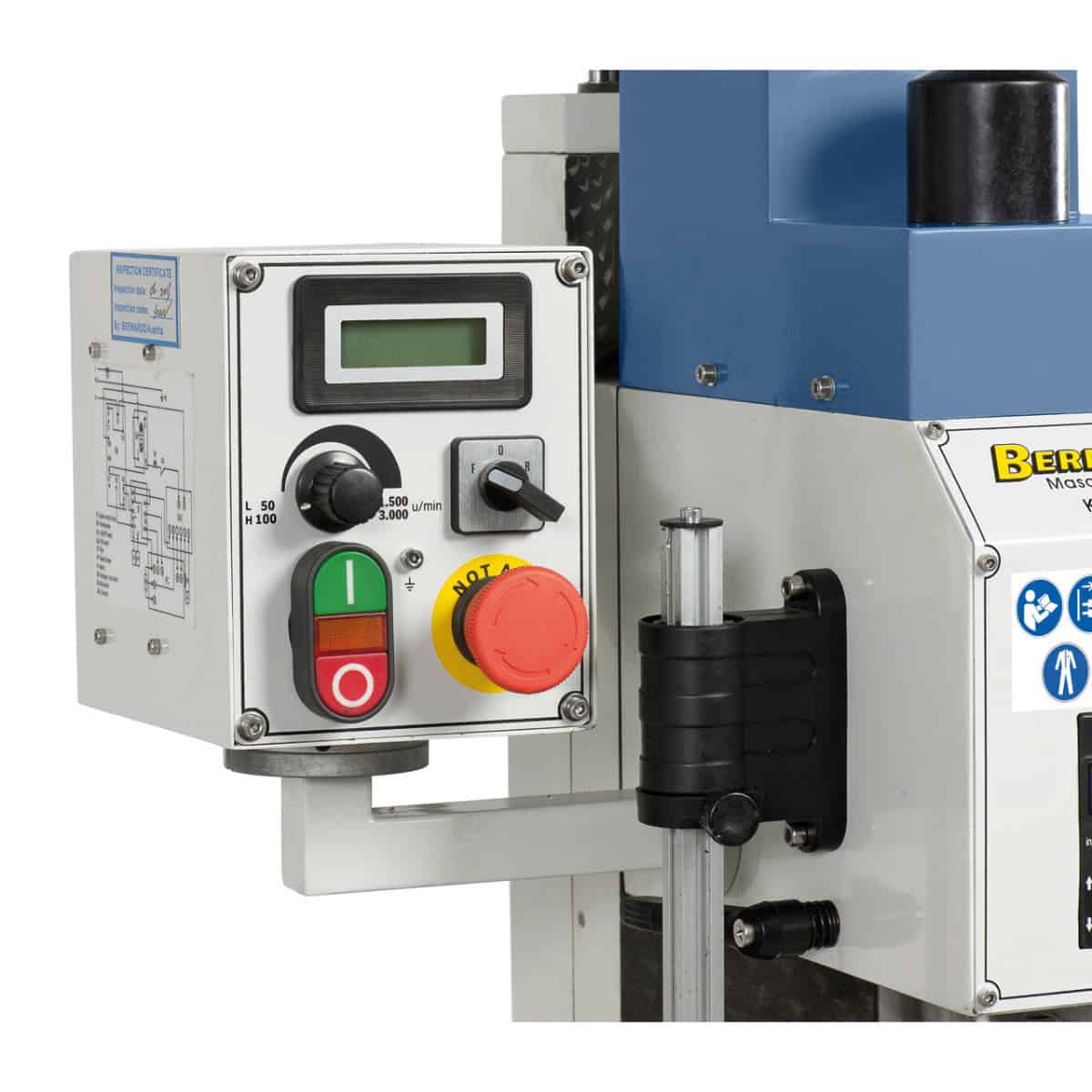

Stufenlose Drehzahlregelung (50–1500 / 100–3000 U/min) mit 2-stufigem Getriebe

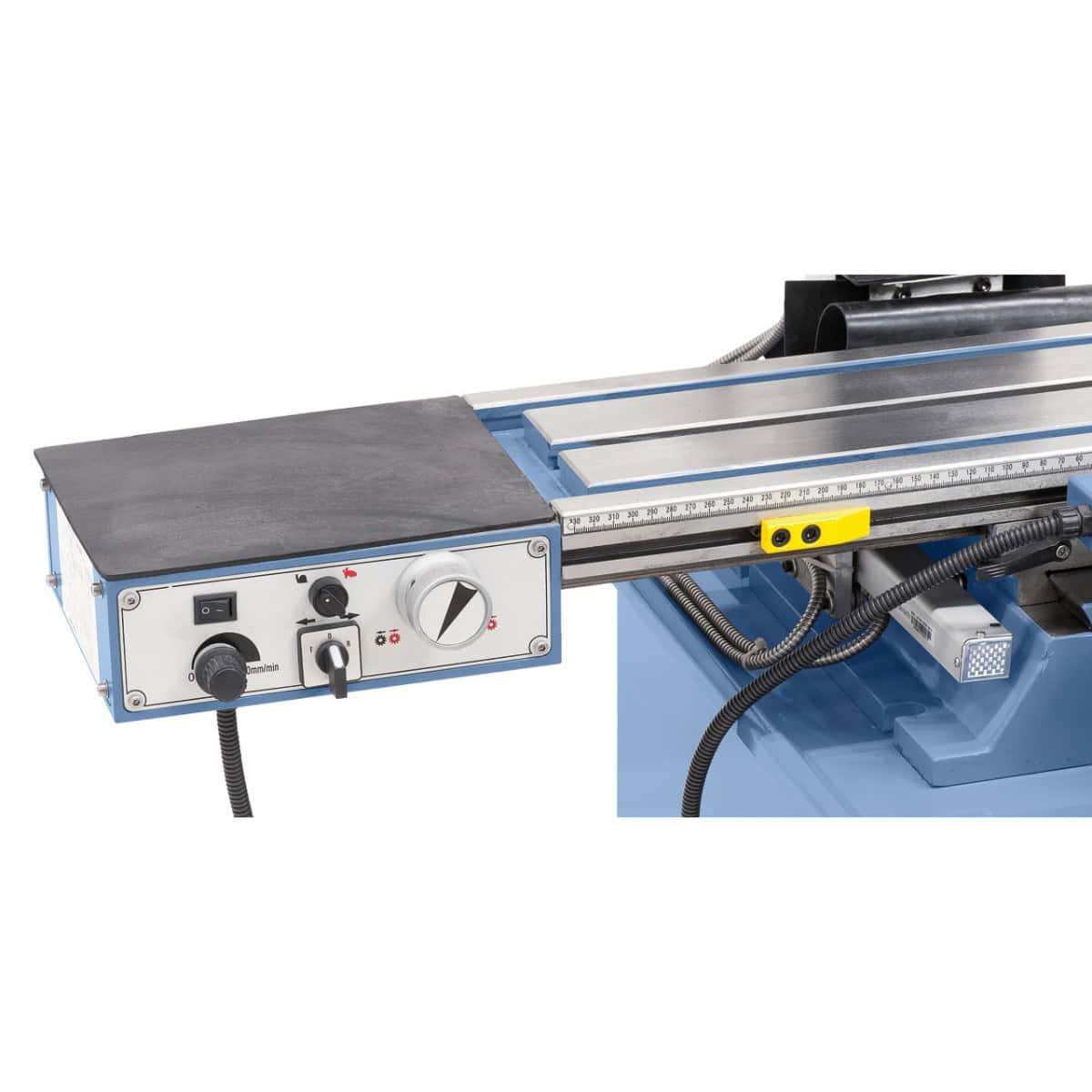

Stufenloser automatischer Tischvorschub (FTV 6) serienmäßig

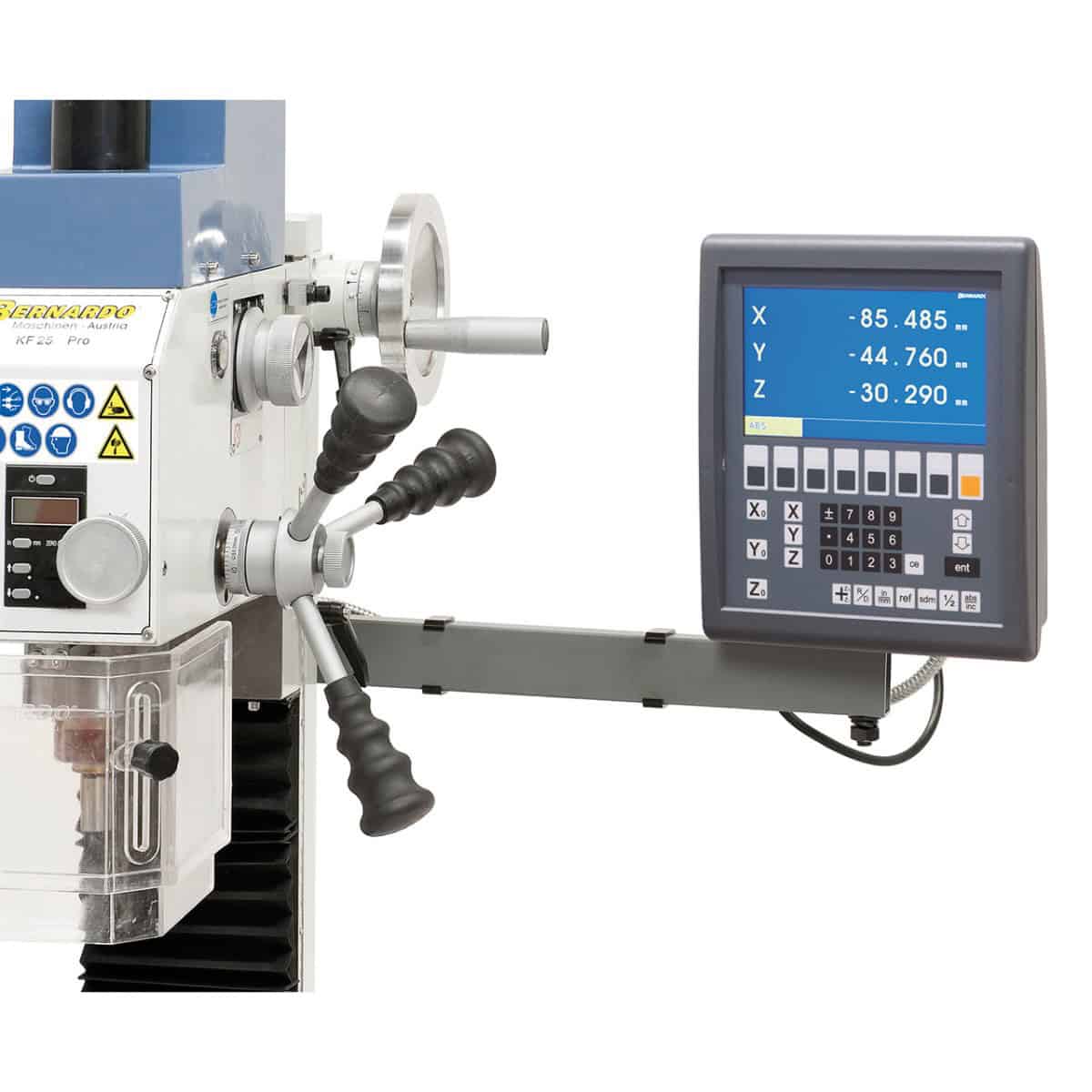

3-Achsen-Digitalanzeige ES-12 V mit LCD-Display

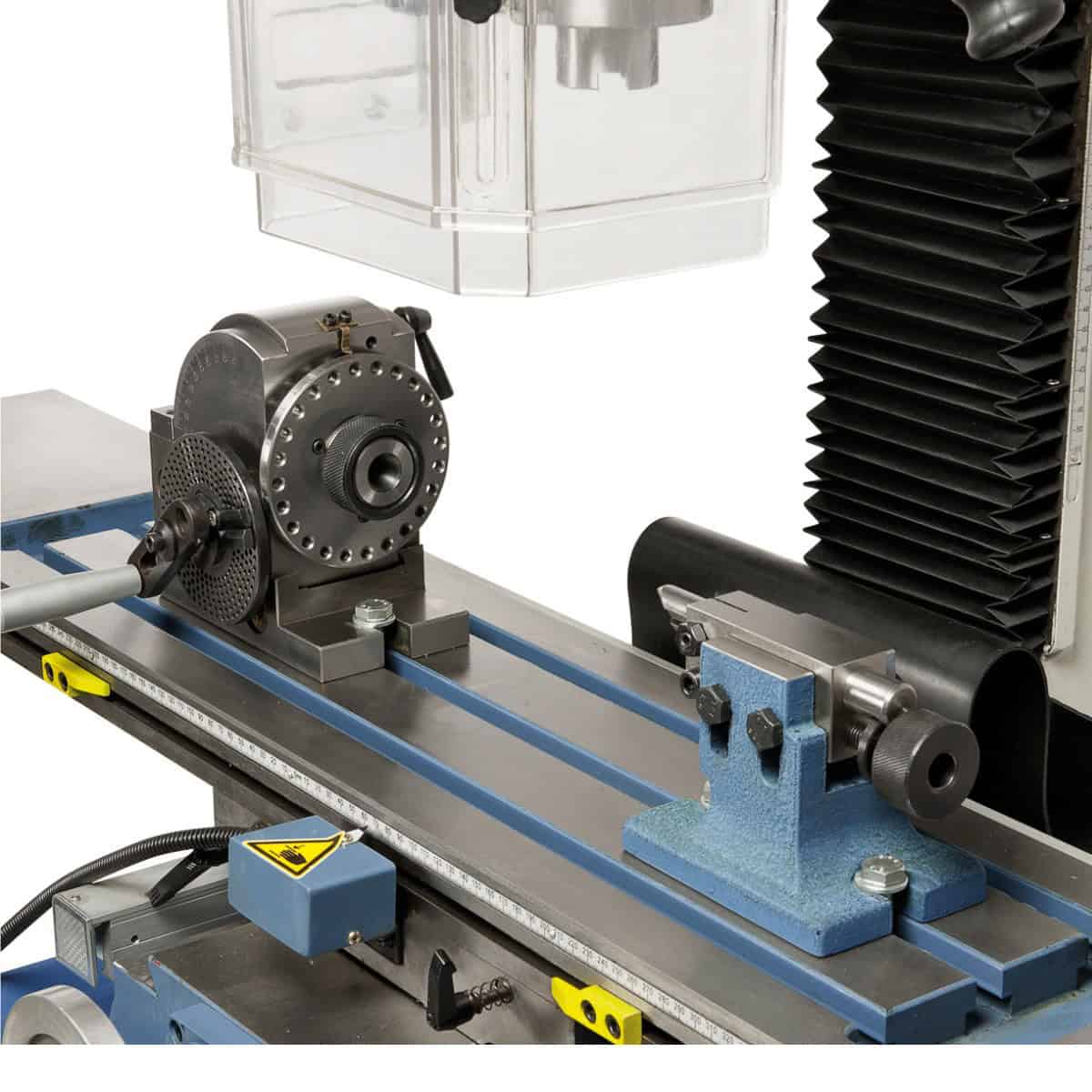

Großer Kreuztisch mit T-Nuten und professioneller Oberflächenqualität
Neigungswinkel des Spindelkopfes von -90° bis +90° für Eck- und Fasenarbeiten
Gleichstrommotor für optimales Drehmoment auch bei niedrigen Drehzahlen
Rechts-/Linkslauf zum Gewindeschneiden
Präzisions-Kegellager mit Rundlaufgenauigkeit ≤ 0,015 mm
Schwalbenschwanzführungen auf der X-, Y- und Z-Achse, über Keilwellen verstellbar

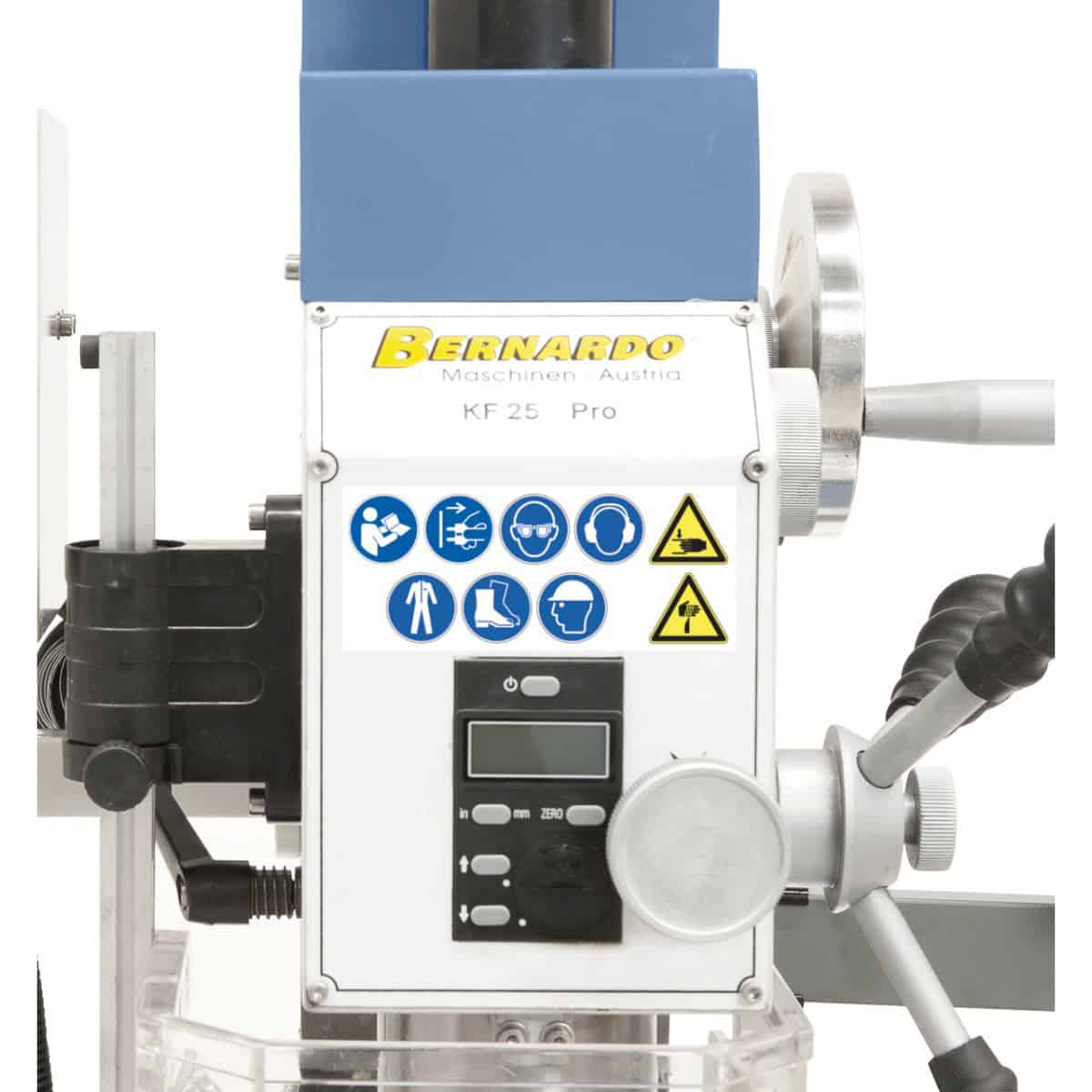

Digitale Anzeige von Spindeldrehzahl und Hub
Integrierter EMV-Filter zum Schutz vor elektromagnetischen Störungen
Technische Daten Tabelle:
| Spezifikation | Wert |
|---|---|
| Bohrkapazität in Stahl | 20 mm |
| Planfräskapazität | max. 63 mm |
| Schaftfräskapazität | max. 20 mm |
| Abstand Spindel-Säule | 170 mm |
| Abstand Spindel-Tisch (min./max.) | 45 / 325 mm |
| Spindelhub | 52 mm |
| Spindeldrehzahl (variabel) | 50 – 1500 / 100 – 3000 U/min |
| Spindelaufnahme | MT 3 |
| Tischabmessungen | 700 x 180 mm |
| Verfahrweg (X/Y) | 470/150 mm |
| Kopfneigung | -90° bis +90° |
| Kopfhöhenverstellung | 275 mm |
| T-Nutgröße | 12 mm |
| Motorleistung S1 100 % | 0,90 kW / 230 V |
| Motorleistung S6 40 % | 1,35 kW / 230 V | V
| Maschinenabmessungen (L x B x H)* | 950 x 560 x 930 mm |
| Gewicht | ca. 135 kg |
| *ohne Untergestell |
Lieferumfang:
ES-12 V 3-Achsen-Digitalanzeige mit LCD-Display
MT 3 / B16 Spindel
Zugstange
FTV 6 X-Achsen-Automatikvorschub
Digitale Spindelhubanzeige
Digitale Drehzahlanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube mit Mikroschalter
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Bohrmaschine und einer Bohr-Fräsmaschine?

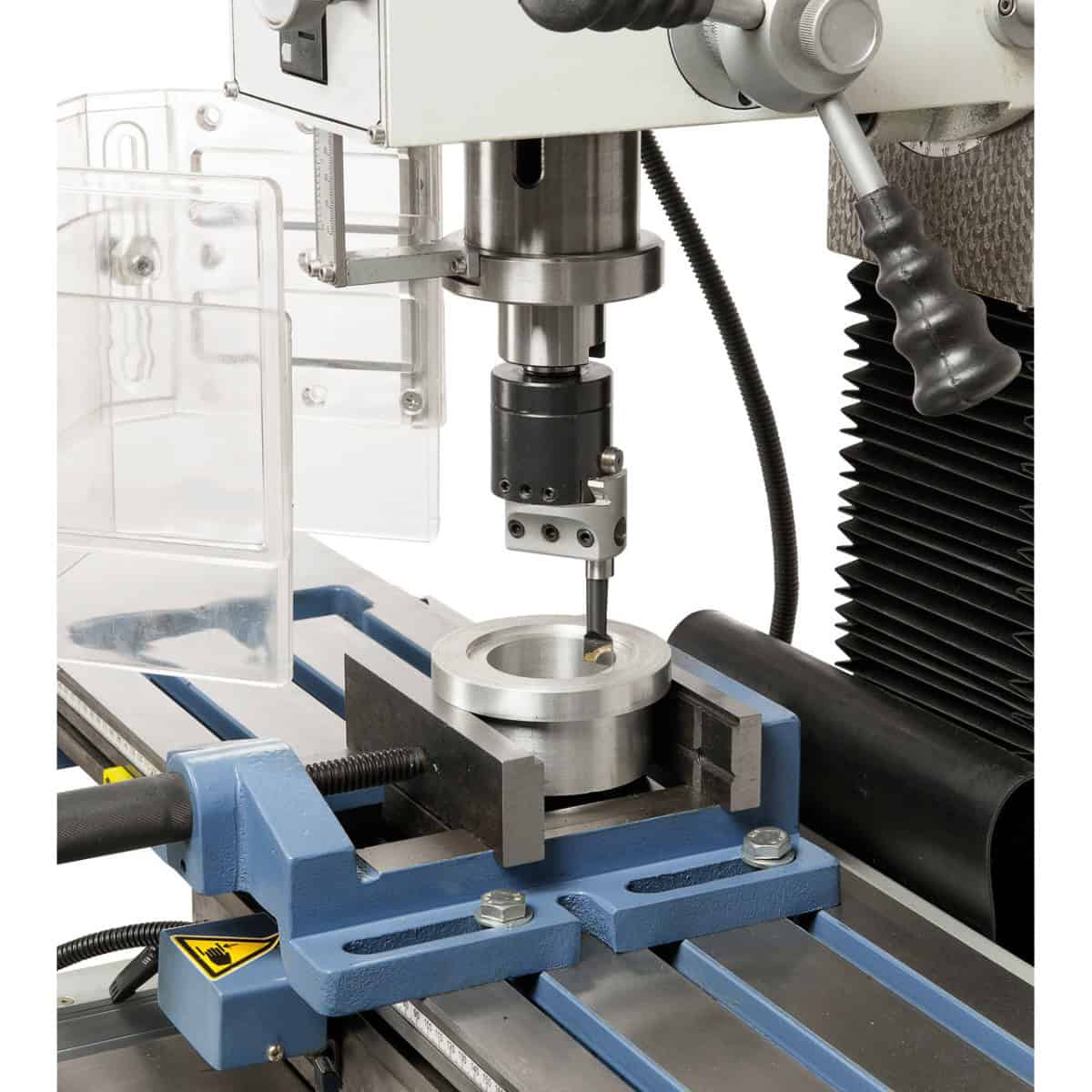

Die Bohrmaschine verfügt nur über eine vertikale Spindelbewegung und einen Drehtisch – sie eignet sich ausschließlich zum Bohren. Die Bohr-Fräsmaschine (Serie KF) ist zusätzlich mit Schwalbenschwanzführungen in X- und Y-Richtung ausgestattet, die es ermöglichen, das Werkstück während der Bearbeitung in zwei Richtungen zu bewegen. Dies erlaubt Planfräsen, Ausbohren und Mehrfachbohren ohne Umpositionierung des Werkstücks. Die Steifigkeit des Graugusses der Serie KF ist entscheidend für die Aufnahme der seitlichen Fräskräfte, die eine Standard-Bohrmaschine nicht bewältigen kann.
Welche Fräser werden für den Kegel MT3/MT4 verwendet?
Die Morsekonusaufnahme MT3 oder MT4 der KF-Serie ist geeignet für: Fräser mit Kegelschaft (mit direkter Untersetzung in der Spindel), Fräserhalter mit Kegelschaft und ER32/ER40-Spannzangen für Fräser mit Zylinderschaft. Die Untersetzung MT3→B16 dient zur Montage eines selbstspannenden Bohrfutters für Standardbohrer. Zum Planfräsen werden Fräsköpfe mit entsprechendem Kegelschaft verwendet. Prüfen Sie vor jedem Werkzeug die maximal zulässige Umfangsdrehzahl.
Funktioniert das Vario-Antriebssystem im laufenden Betrieb?
Ja. Das Vario-Antriebssystem regelt die Drehzahl stufenlos über einen mechanischen Variator, ohne die Maschine anzuhalten oder die Riemen zu bewegen – drehen Sie einfach den Drehknopf während des Betriebs. Der Wechsel von langsamem Bohren in hartem Stahl zu schnellem Fräsen in Aluminium dauert nur 3 Sekunden, im Vergleich zu 2–3 Minuten Ausfallzeit bei einem herkömmlichen Riemenantrieb.
Sind Ersatzteile und Service verfügbar?
Original Bernardo Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Platz benötige ich in meiner Werkstatt?
Die Fräsmaschinen der KF-Serie benötigen weniger Platz als die Werkstattfräsmaschinen der BFM/WFM-Serie. Planen Sie auf beiden Seiten des Tisches einen Freiraum ein, der dem Längsverfahrweg plus 60 cm für sicheres Arbeiten entspricht. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
