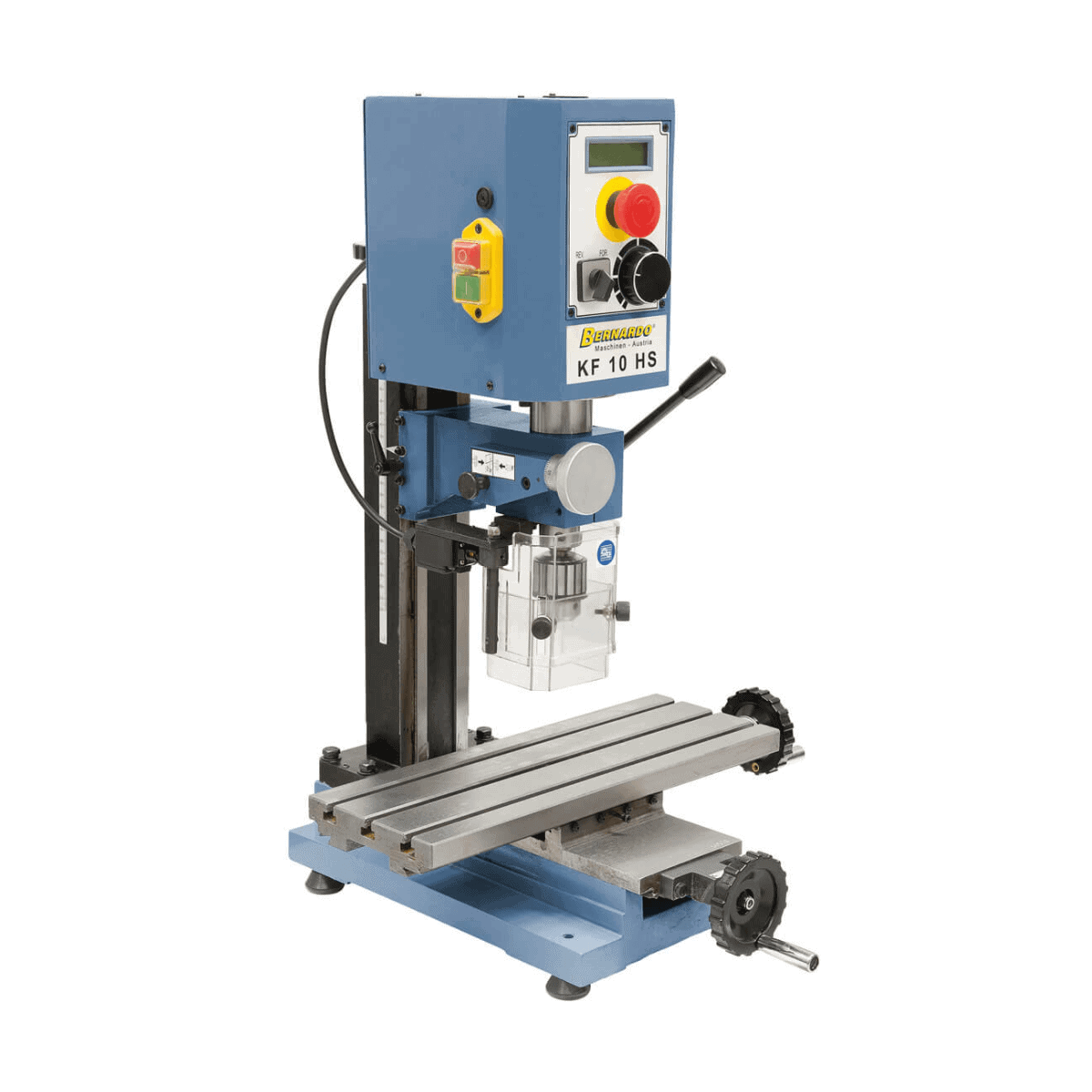

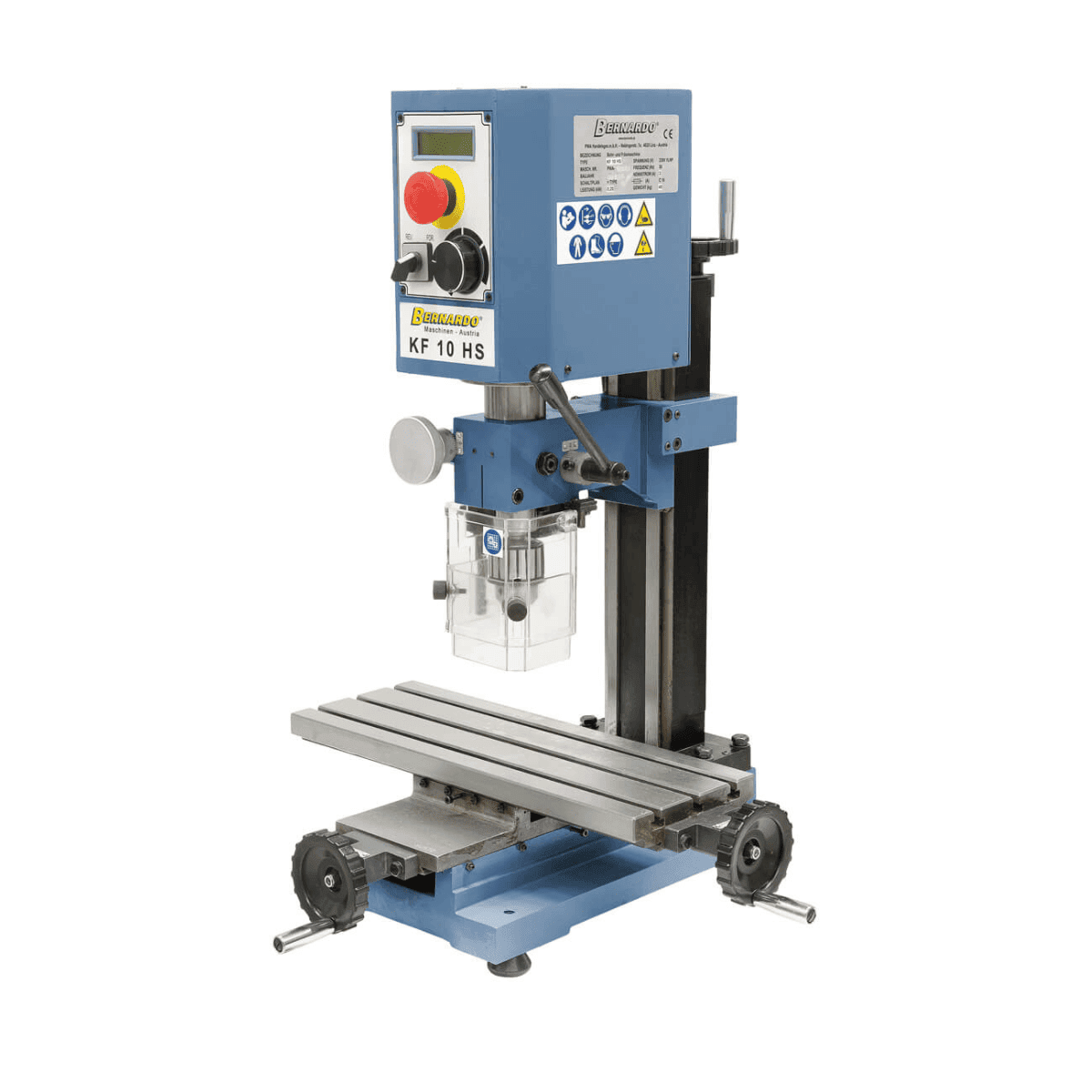

Bernardo KF 10 HS Tischbohr-/Fräsmaschine mit variabler Drehzahl (100–5000 U/min) und 400-mm-Tisch

Die Bernardo KF 10 HS ist eine kompakte Tischbohrmaschine mit Fräsfunktion für Modellbau, Hobby und kleine Werkstätten. Sie bohrt Stahl bis Ø 10 mm, fräst Stirnseiten bis Ø 20 mm, hat einen 0,35-kW-Motor und eine Drehzahl von 100–5.000 U/min. Gewicht: 50 kg, MT-2-Anschluss. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner. Bohrung Stahl Ø 10 mm Planfräsen max. Ø 20 mm Schaftfräsen max. Ø10 mm

Spindeldrehzahl 100–5.000 U/min (Vario)

Spindelanschluss MT 2, Hub 30 mm

Querachsentisch 400 x 145 mm, X/Y-Verfahrweg 330 / 170 mm

Motor 0,25 kW (S1) / 0,35 kW (S6) 230 V

Gewicht 50 kg

Wer nutzt die KF 10 HS und wofür?

Modellbauer, ambitionierte Hobbybastler und kleine Werkstätten wählen diese Maschine für die Präzisionsbearbeitung von Kleinteilen: Bohren von Aluminium- und Baustahlkomponenten bis Ø10 mm, Fräsen von Nuten und kleinen Flächen sowie Anfasen von Metallteilen. Die kompakte Größe der Maschine (50 kg Gewicht, 520 x 480 x 750 mm) macht sie zur idealen Lösung für Werkbänke in Heimwerkstätten, technischen Schulen und Schulungszentren.

Ihre Position im Bernardo-Sortiment

Die Bernardo KF 10 HS ist das Einstiegsmodell unter den Tischbohrmaschinen/Fräsmaschinen. Darüber hinaus bietet das Sortiment anspruchsvollere Modelle wie die KF 25 D Vario (110 kg) und die BF 25 Super (165 kg) mit höherer Bohrleistung und größerem Tisch. Unterhalb der KF 10 HS gibt es keine professionellen Bohr-/Fräskombinationen: Für den reinen Hobbyeinsatz mit einfachen Bohrarbeiten sind die TB-Tischbohrmaschinen aus demselben Bernardo-Sortiment eine Überlegung wert.

Krollit Logistik und Support

Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage in Süddeutschland). Originale Bernardo-Ersatzteile werden innerhalb von 3–5 Werktagen ab Krollit-Lager versendet. Technische Dokumentationen, Produktdatenblätter und Unterstützung bei der Ersatzteilbestellung erhalten Sie von unserem italienischen Kundenservice. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.

Für wen ist die KF 10 HS geeignet?

Profil	Kompatibilität	Muster
Fortgeschrittene Modellbauer und Hobbybastler	Geeignet	Bohren Ø10 mm und Fräsen Ø20 mm an kleinen Werkstücken, Tischgewicht 50 kg
Fachschulen und Ausbildungszentren	Geeignet	Kompakte Maschine 520 x 480 x 750 mm, MT 2-Anschluss, 230-V-Netzanschluss Standard
Professionelle Werkstätten für den Dauereinsatz	Nicht geeignet	0,35-kW-Motor und 10 mm Kapazität für gelegentlichen Einsatz, nicht für die Serienfertigung

Nicht geeignet für: Serienfertigung, Bearbeitung von Hartstählen über Ø10 mm, kontinuierliche Fräszyklen in mechanischen Werkstätten (für diese Anwendungen sind Modelle BF 25 Super oder höher erforderlich).

Arbeitskapazität

Bohrstahl	Ø10 mm
Max. Planfräsen	Ø20 mm
Max. Stirnfräsen	Ø10 mm

Spindel und Drehzahlen

Spindelaufnahme	MT 2
Spindelhub	30 mm
Spindeldrehzahl (Vario)	100–5.000 U/min
Drehrichtung: Rechts-/Linkslauf	Ja, Standard für Gewindeschneiden

Tisch und Kopf

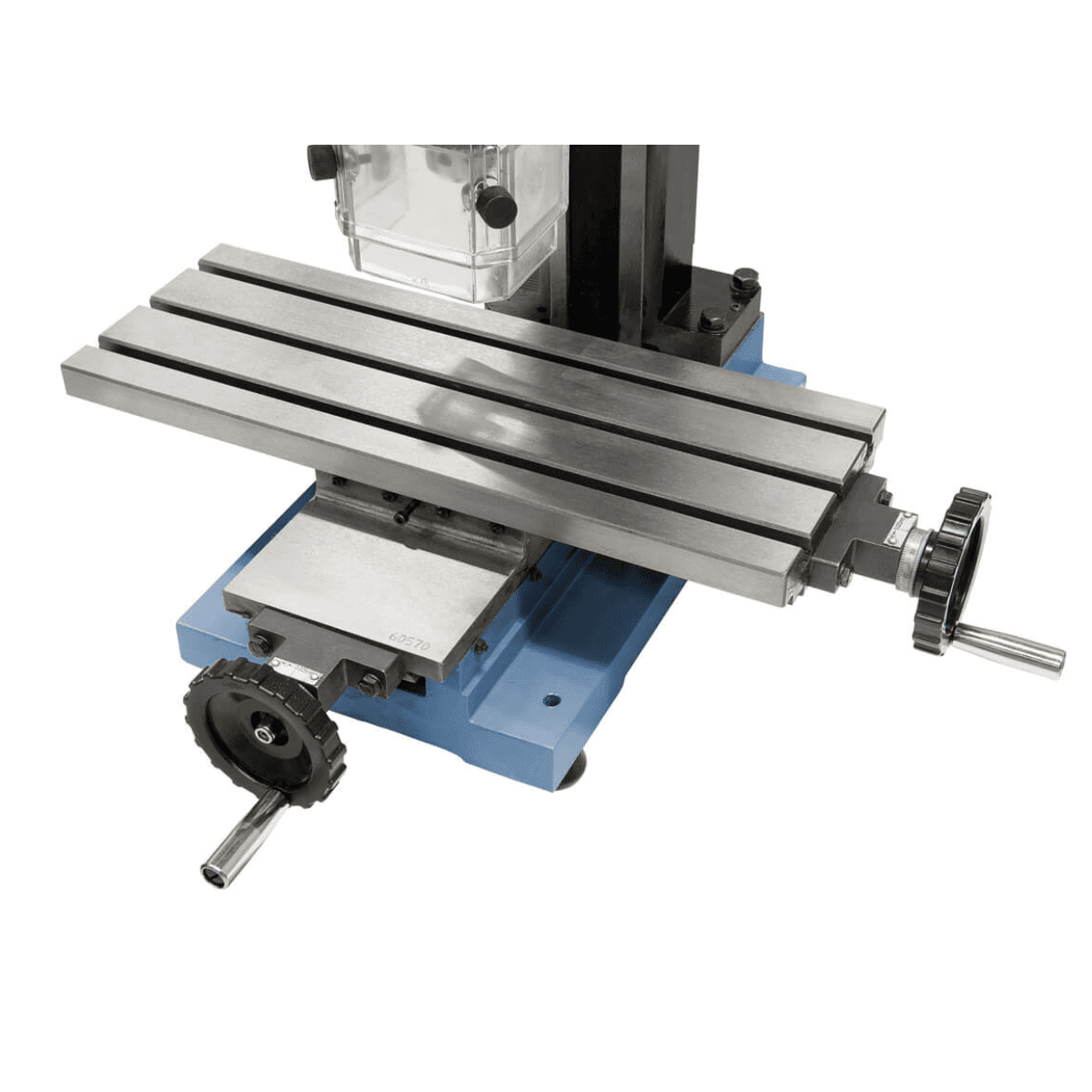

Tischabmessungen	400 x 145 mm
Tischverfahrweg (X/Y)	330/170 mm
T-Nuten	8 mm

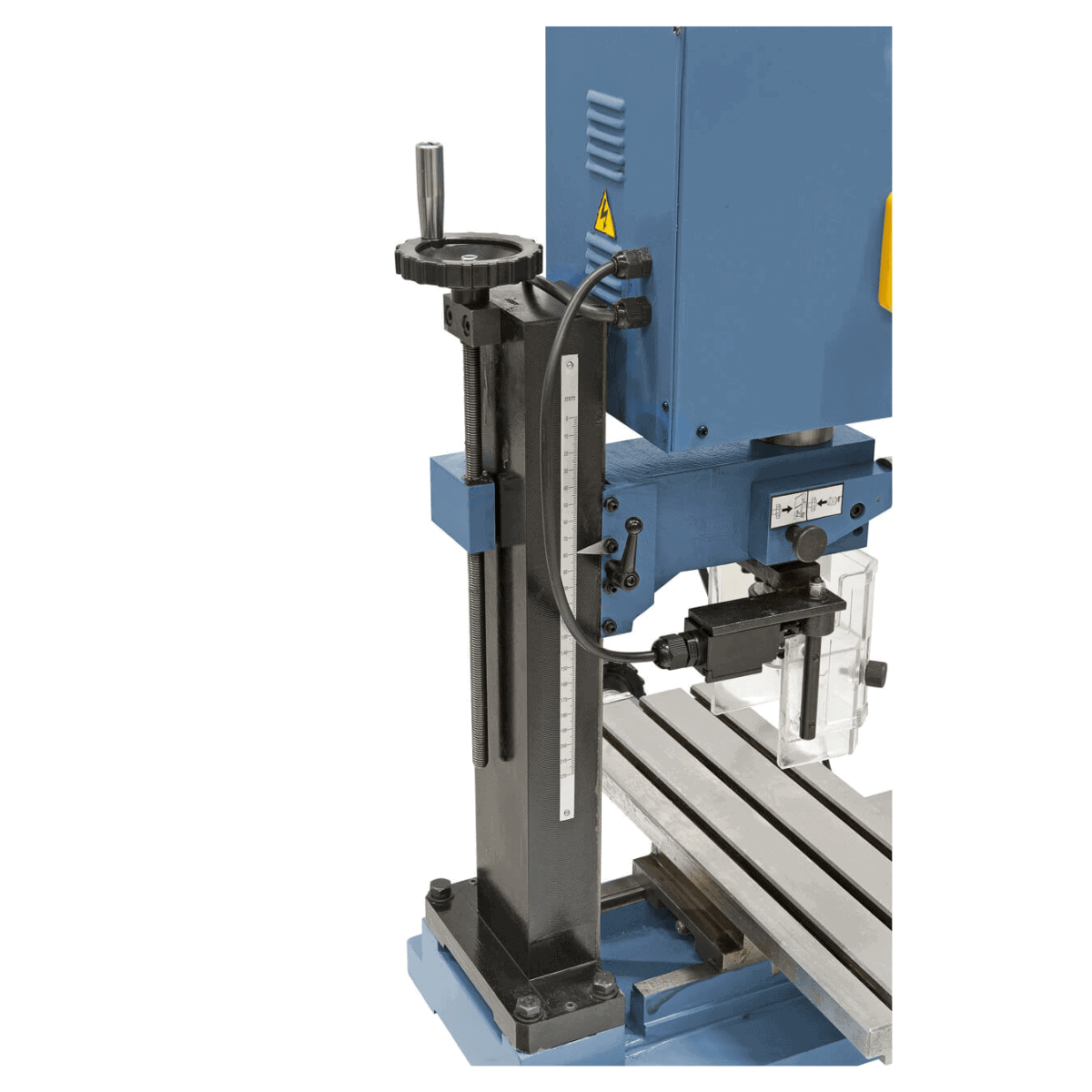

Kopfhöhenverstellung	170 mm
Abstand Spindel-Säule	140 mm
Abstand Spindel-Tisch	90–260 mm

Motor und Abmessungen

Motorleistung S1 (100 %)	0,25 kW
Motorleistung S6 (40 %)	0,35 kW
Spannung	230 V
Maschinenabmessungen (L x B x H)	520 x 480 x 750 mm
Gewicht	50 kg

Standardausstattung

• 1–10 mm / B12 Spannfutter
• MT 2 / B12 Spindel
• M10 Zugstange

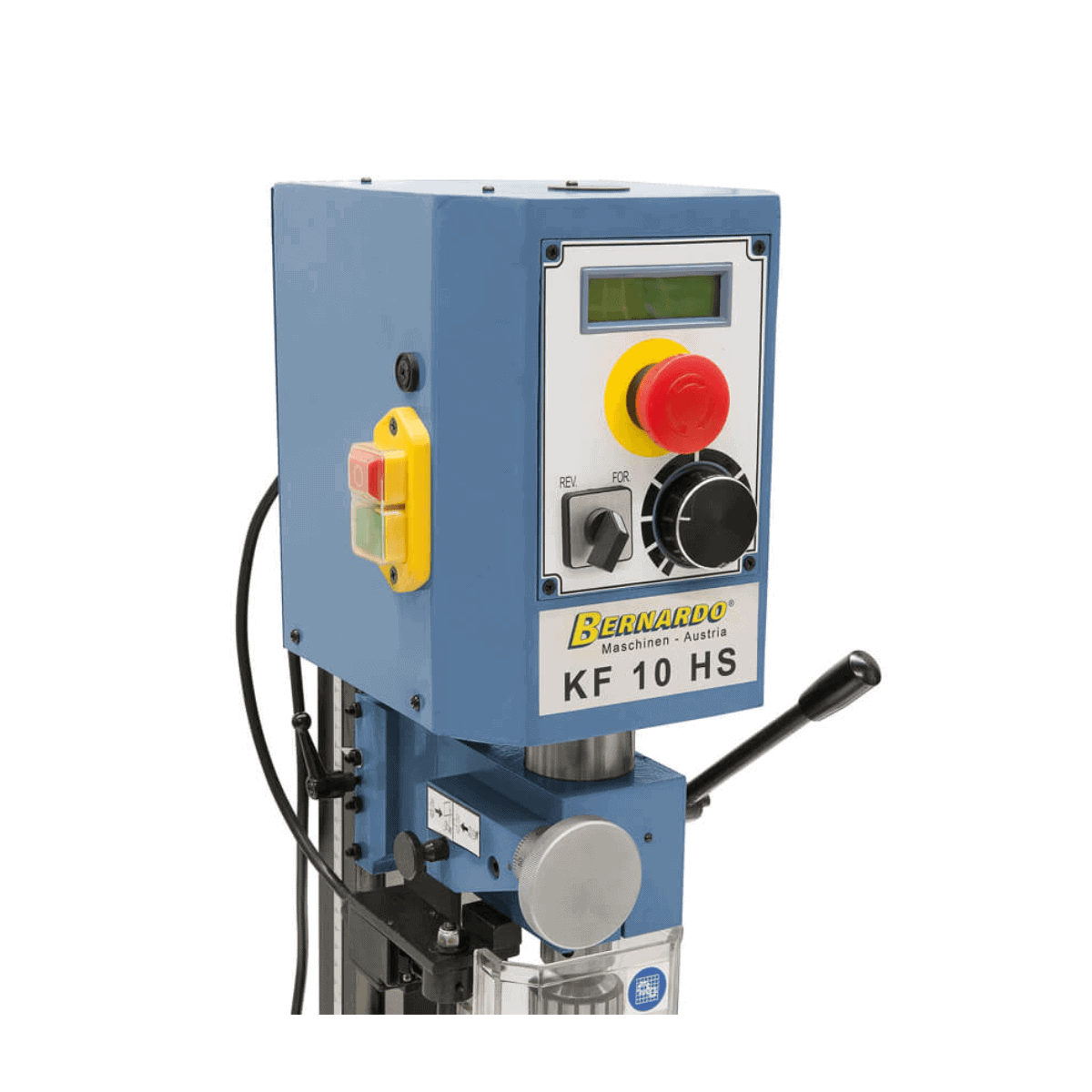

• Digitale Drehzahlanzeige
• Digitale Spindelhubanzeige

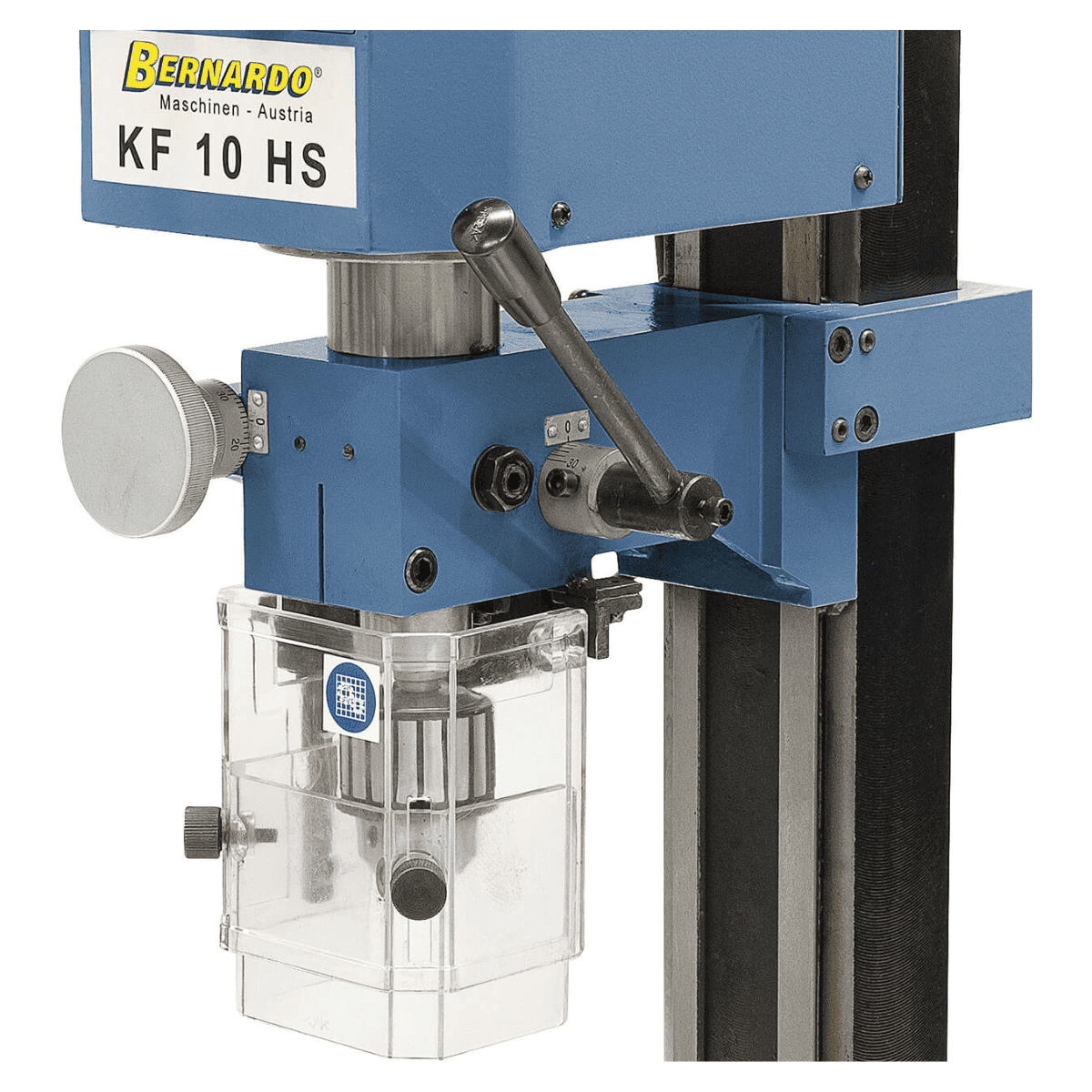

• Höhenverstellbare Schutzhaube mit Mikroschalter
• Werkzeugsatz

Häufig gestellte Fragen

Welche Bohr- und Fräskapazitäten bietet die KF 10 HS?

Bohren in Stahl bis Ø 10 mm, Planfräsen bis Ø 20 mm, Stirnfräsen bis Ø 10 mm.

Die angegebenen Kapazitäten beziehen sich auf ungehärtete Standardwerkzeuge für Stähle. (z. B. C40, S235). Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Kapazität geringer sein. In diesem Fall empfiehlt es sich, die Drehzahl und den Vorschub zu reduzieren, um die Spindel und die Werkzeuge nicht zu überlasten.

Wie stelle ich die Spindeldrehzahl an der KF 10 HS ein?

Die Maschine verfügt über eine Vario-Drehzahlregelung, die stufenlos im Bereich von 100–5.000 U/min einstellbar ist.

Mit der Vario-Regelung können Sie die Drehzahl präzise an den Material- und Werkzeugdurchmesser anpassen, ohne Riemen oder Zahnräder wechseln zu müssen. Für das Planfräsen von Baustahl wird typischerweise der niedrigere Drehzahlbereich verwendet, für Bohrungen mit kleinem Durchmesser in Aluminium hingegen der höhere.

Welches Netzteil und welchen Motor verwendet die KF 10 HS?

0,25 kW (S1 Dauerbetrieb) / 0,35 kW (S6 Aussetzbetrieb) Motor mit 230-V-Netzanschluss.

Der Motor wird an einem Standard-230-V-Einphasennetz betrieben, das in allen Werkstätten und Laboren üblich ist. Die Angabe S6 (40 % Drehzahl) bedeutet, dass der Motor im Aussetzbetrieb die maximale Leistung abgeben kann, während S1 (100 % Drehzahl) die Nennleistung für Dauerbetrieb angibt.

Welche Tischabmessungen, Verfahrwege und Spindelaufnahme hat die KF 10 HS?

Kreuztisch 400 x 145 mm mit 330/170 mm X/Y-Verfahrwegen, MT 2 Spindelaufnahme, 30 mm Spindelhub. Die MT 2 Spindelaufnahme entspricht einem internationalen Standard: Zubehör (Spannfutter, Fräserhalter, Reduzieraufnahmen) ist gängig erhältlich. Die Verfahrwege des Tisches ermöglichen die Bearbeitung von Werkstücken innerhalb der effektiven Arbeitsabmessungen (X/Y-Verfahrwege abzüglich der Abmessungen der Vorrichtung). Details Zusammenfassung: Wie viel wiegt die KF 10 HS und welche Art der Installation ist erforderlich? Die Maschine wiegt ca. 50 kg und ist für die Installation auf einer stabilen Werkbank mit einem 230-V-Haushaltsstromanschluss ausgelegt. Das geringe Gewicht von 50 kg ermöglicht die manuelle Positionierung (mit zwei Personen) und die Installation auf Standardwerkbänken. Prüfen Sie jedoch die Tragfähigkeit der Werkbank und die ebene Oberfläche, um ein Durchbiegen während des Fräsens zu vermeiden. Details
