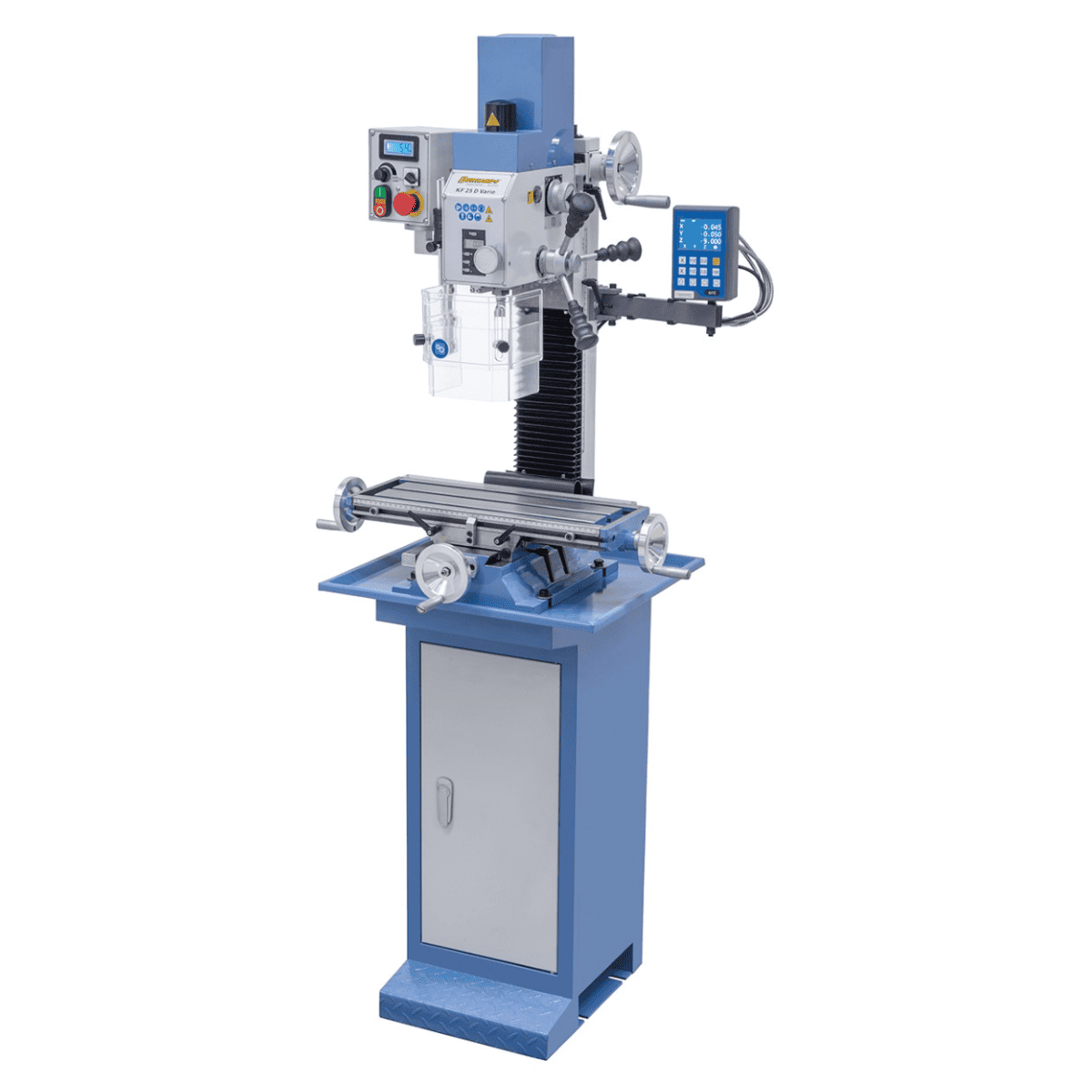

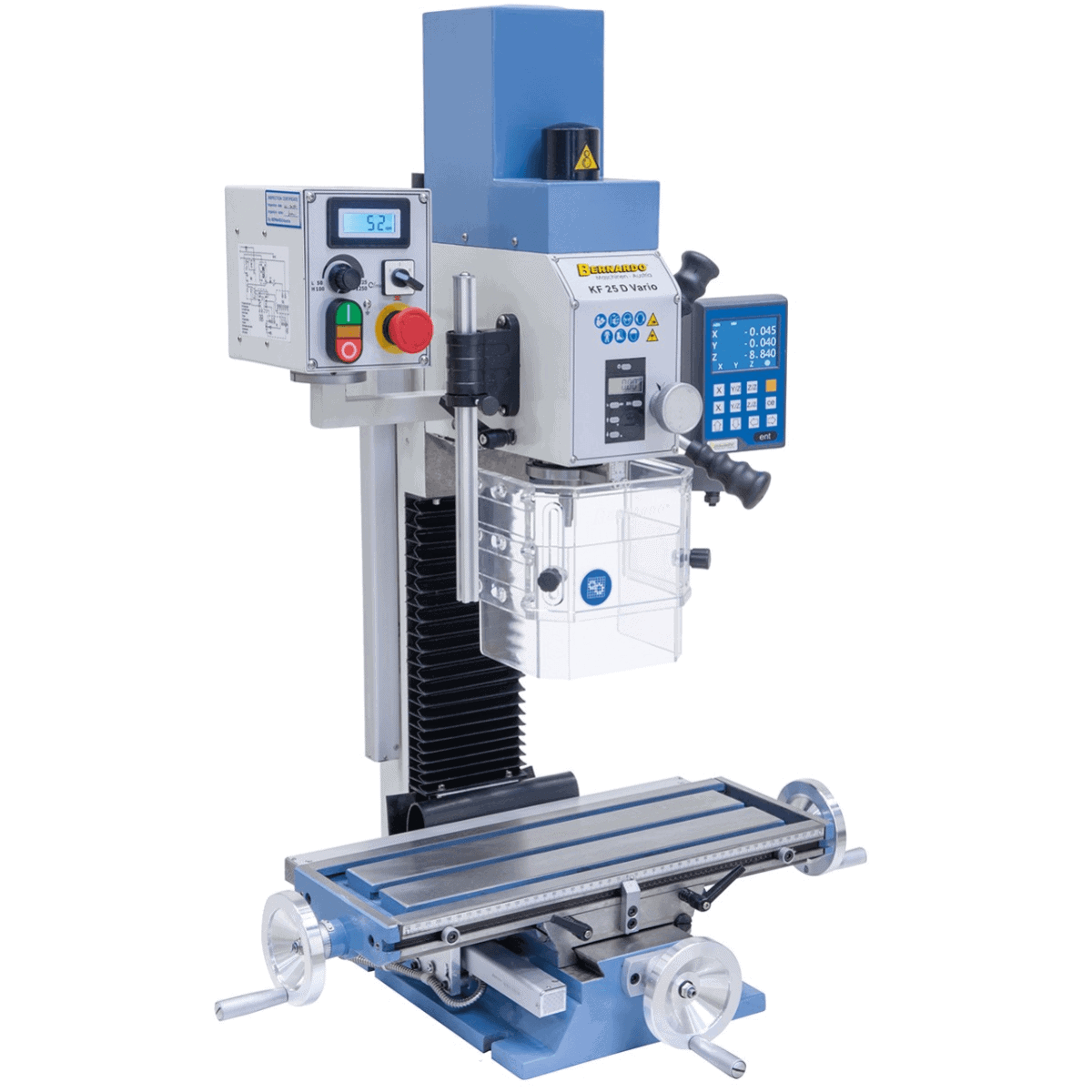

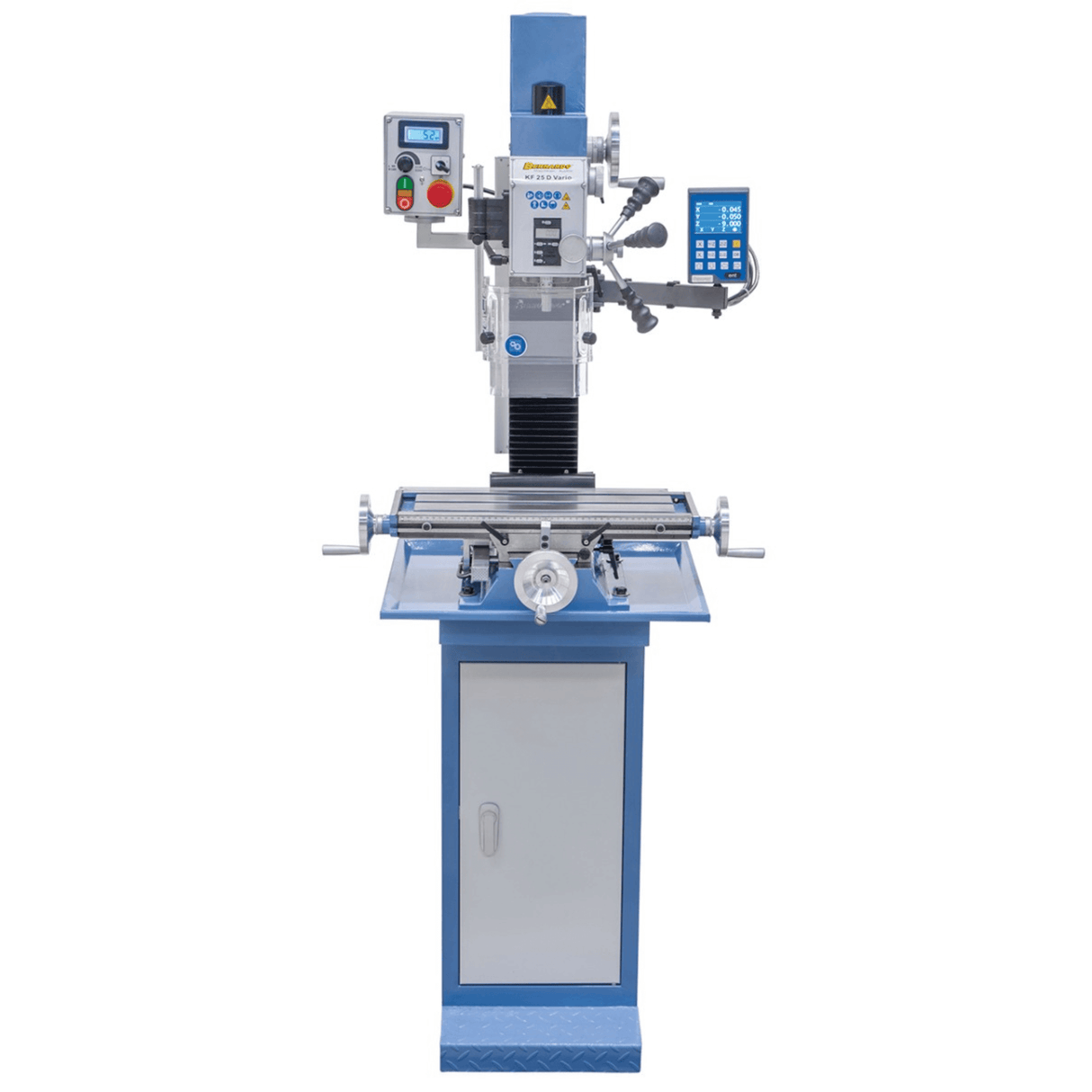

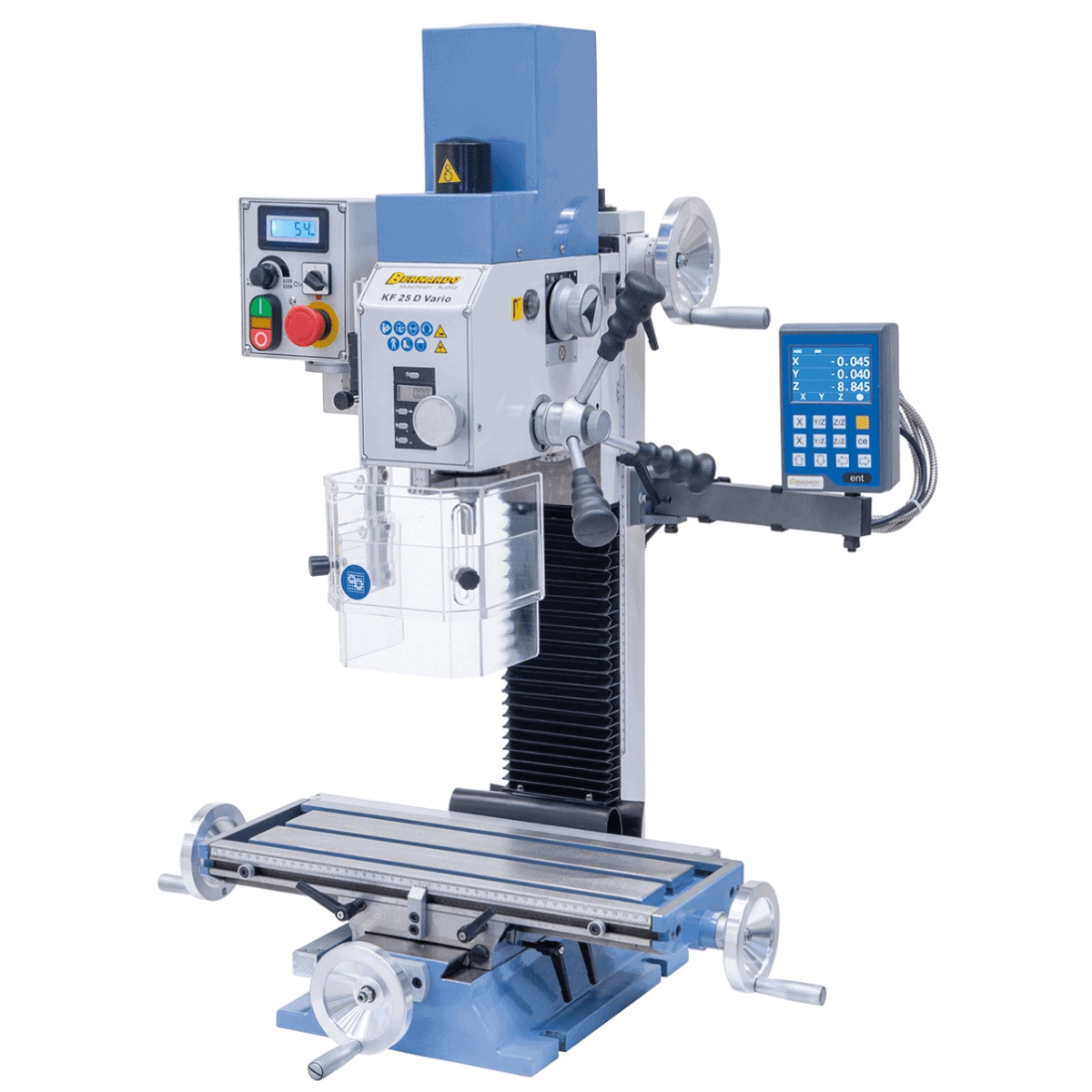

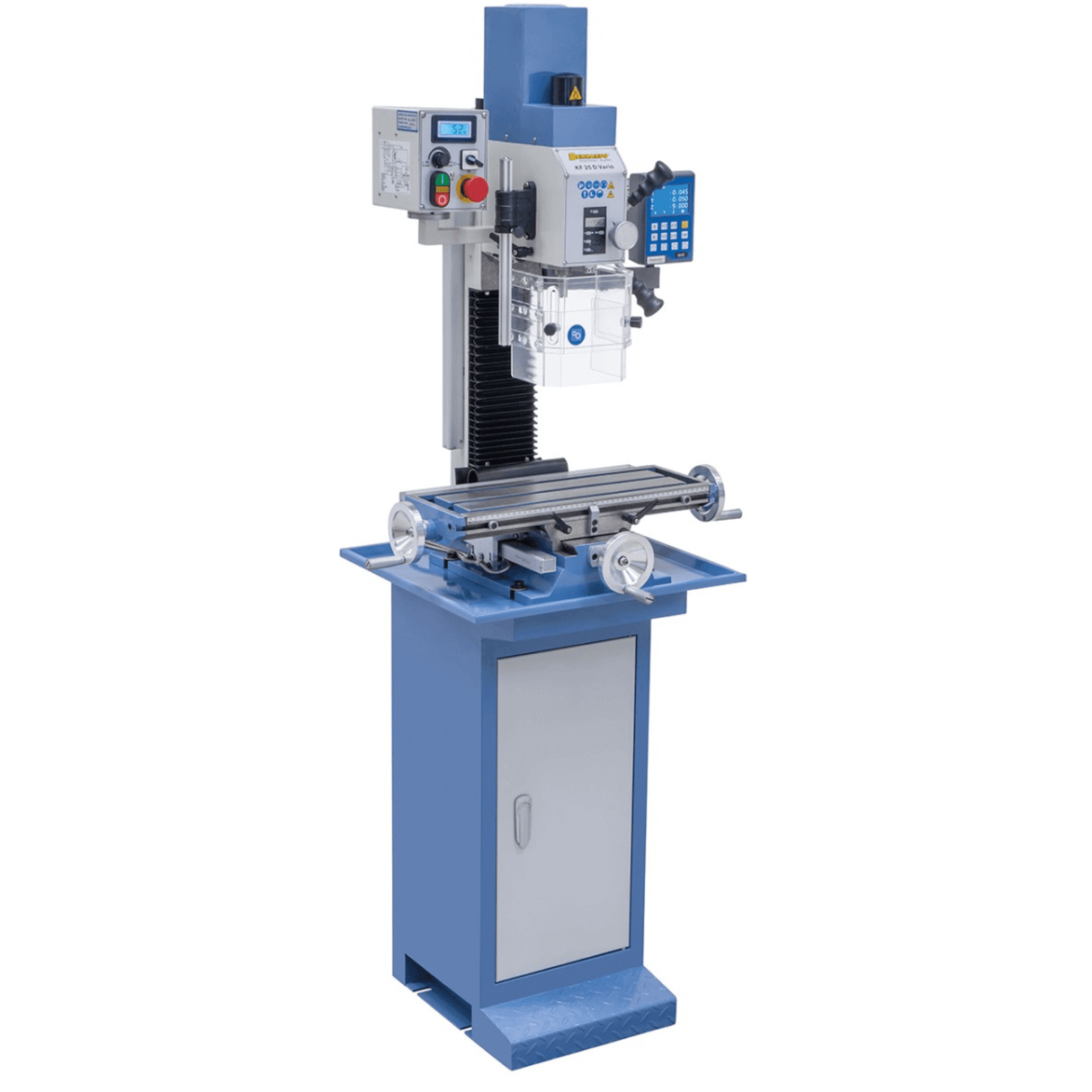

Bernardo KF 25 D Vario Bohr- und Fräsmaschine mit 3-Achs-Digitalanzeige DT 40 und variabler Drehzahlregelung
Bernardo KF 25 D Vario Bohr- und Fräsmaschine mit 3-Achs-Digitalanzeige DT 40 und variabler Drehzahlregelung ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Melden Sie sich für unseren Newsletter an
Erhalten Sie die neuesten Informationen über alle neuen Kollektionen, Verkäufe, Angebote und Ankunftsdaten.
-
Beschreibung
-
Produktsicherheit
-
Bewertungen
Beschreibung
Wer nutzt die KF 25 D Vario und wofür?
Kleinere Werkstätten, Instandhaltungstechniker und Prototypenlabore verwenden diese Bohr-/Fräsmaschine für mittlere Bearbeitungsvorgänge: Bohren bis Ø20 mm in Stahl, Planfräsen bis Ø20 mm Mit einem Durchmesser von 63 mm ermöglicht die Maschine das Bohren von Nuten im Tisch und Winkelbohrungen dank des um ±90° schwenkbaren Bohrkopfes. Die variable Drehzahl von 50–1.125 / 100–2.250 U/min erlaubt die Bearbeitung einer Vielzahl von Werkstoffen, von Baustählen bis hin zu Leichtmetallen.
Position im Bernardo-Sortiment
Die Bernardo KF 25 D Vario ist im mittleren Preissegment der Bernardo-Bohrmaschinen positioniert. Darüber hinaus bietet das Sortiment die Modelle BF 28 BDC und BF 30 G mit höherer Bohrleistung (20 mm gegenüber 28–30 mm) sowie die größeren Modelle BF 45 HSV / FM 45 HSV / FM 50 HSV mit einem Gewicht von 308–362 kg für den industriellen Einsatz. Unterhalb der KF 25 D Vario umfasst das Sortiment die Tischbohrmaschinen der KF 10-Serie für den Modellbau und Laborarbeiten.
Logistik und Krollit-Support
Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage im Süden). Original-Ersatzteile von Bernardo werden innerhalb von 3–5 Werktagen ab Krollit-Lager versendet. Kundensupport in italienischer Sprache steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Verwaltung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Für wen ist die KF 25 D Vario geeignet?
| Profil | Kompatibilität | Motiv |
|---|---|---|
| Kleine und mittelständische Maschinenbaubetriebe | Geeignet | Bohren Ø20 mm, Fräsen Ø63 mm, Vario-Drehzahl 50–1.125 / 100–2.250 U/min |
| Industrielle Instandhaltungs- und Reparaturwerkstätten | Geeignet | Tisch 500 x 180 mm mit X/Y-Verfahrwegen 305 / 125 mm; ±90° neigbarer Kopf |
| Produktion in hochfesten Stählen | Wird geprüft | 0,90 kW 230 V Motor geeignet für Baustähle und Leichtmetalle; für legierte Stähle größere HSVs in Betracht ziehen. |
Nicht geeignet für: Kontinuierliche Produktion von gehärteten Stählen, Bearbeitung schwerer Formen, Mehrschichtbetrieb (für diese Anwendungen empfehlen wir BF 45 HSV oder FM 45/50 HSV).
Bearbeitungskapazität
| Bohrstahl | Ø20 mm |

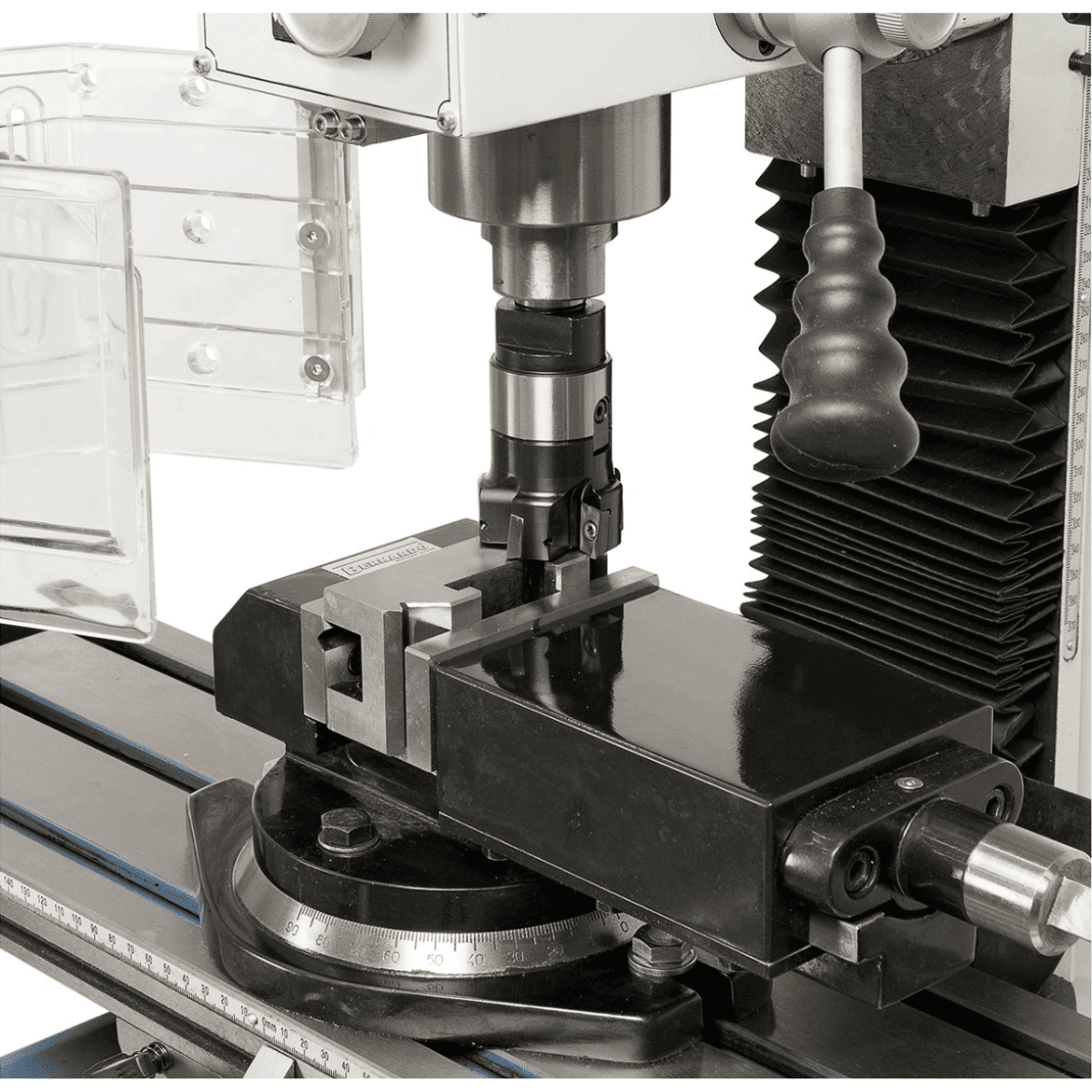

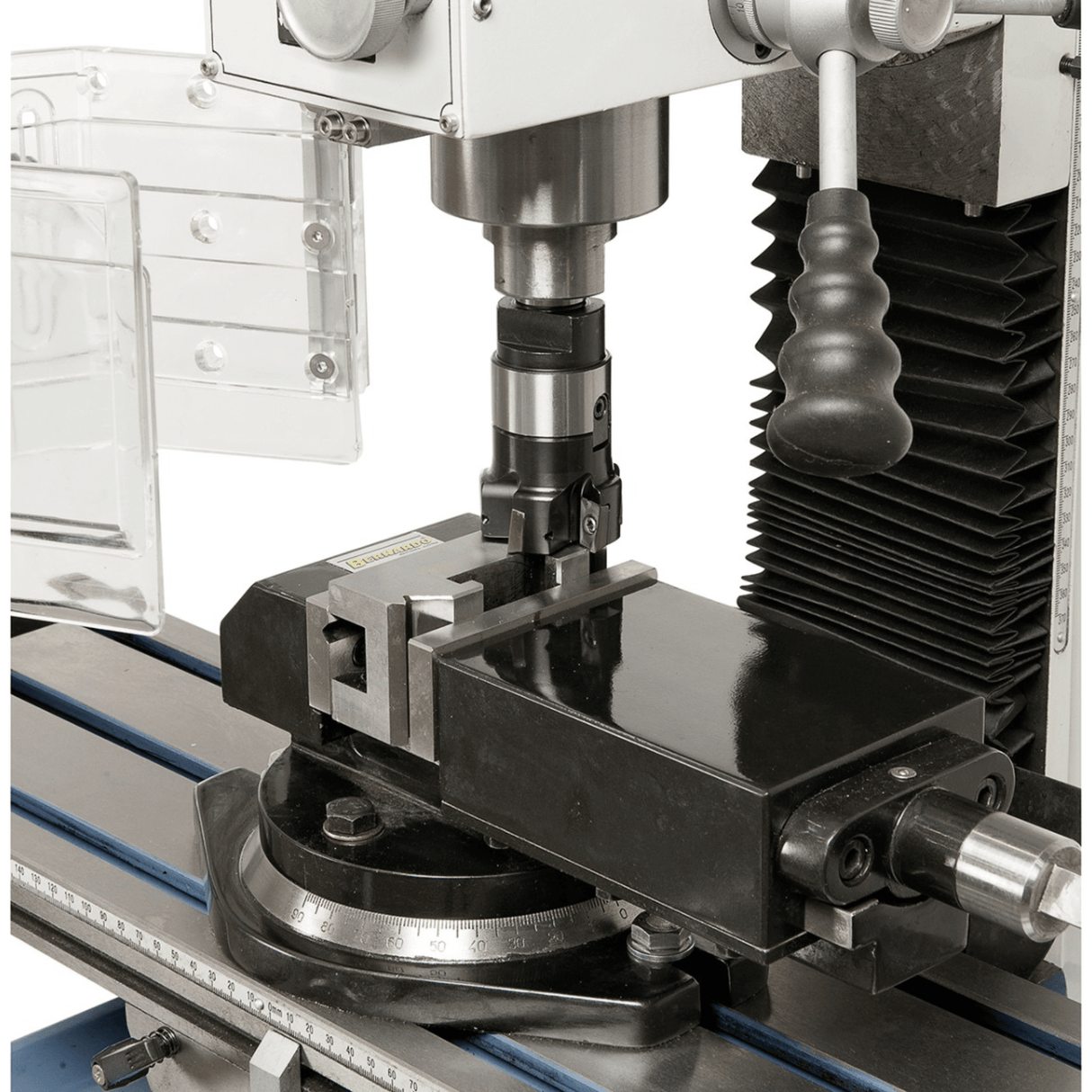

| Maximaler Stirnfräsdurchmesser | Ø63 mm |
| Maximaler Schaftfräsdurchmesser | Ø20 mm |
Spindel und Drehzahl
| Spindelaufnahme | MT 2 |
| Spindelhub | 52 mm |
| Spindeldrehzahl (Vario) | 50–1.125 / 100–2.250 U/min |
| Drehrichtung (im/gegen den Uhrzeigersinn) | Ja, Standard für Gewindeschneiden |
Tisch und Spindelkopf

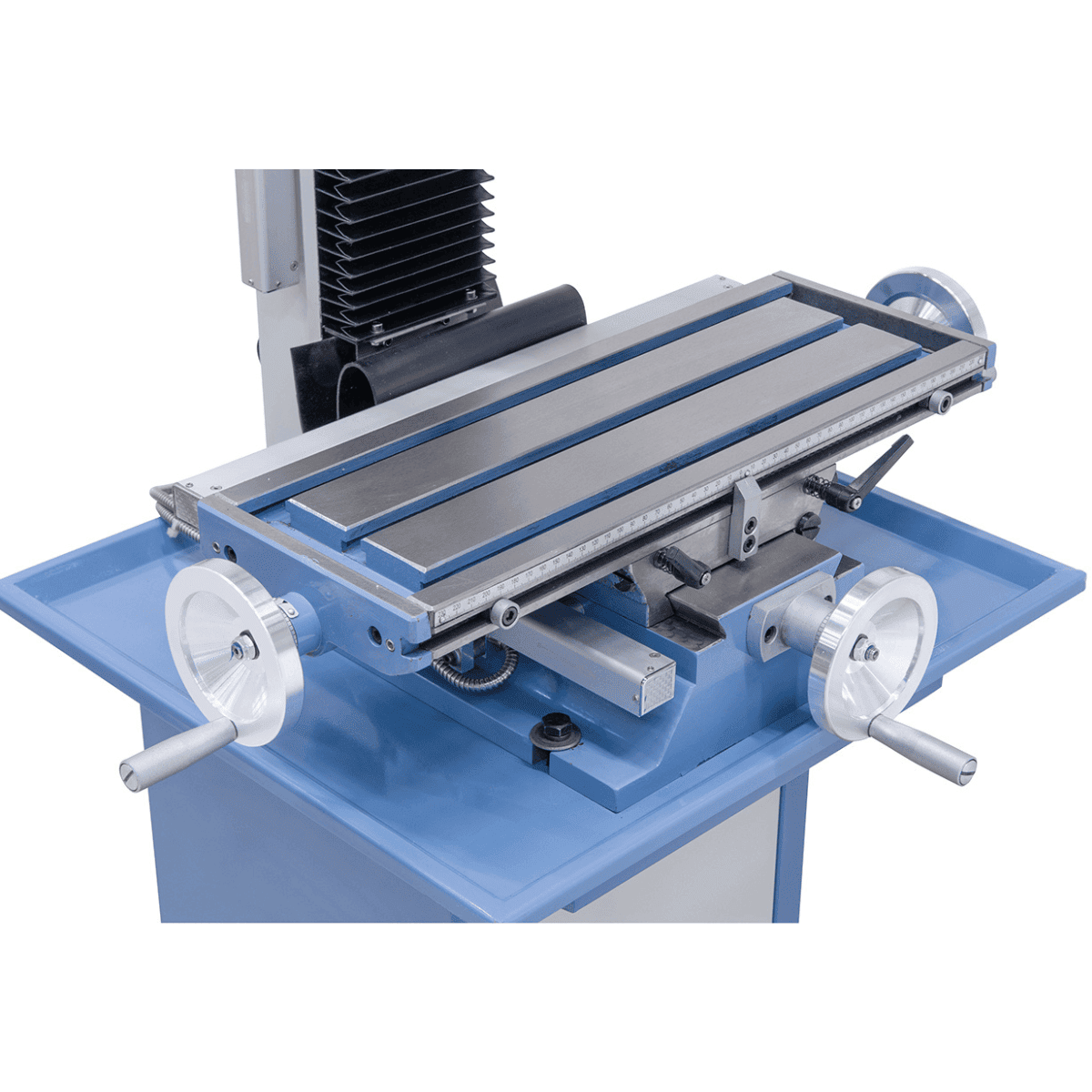

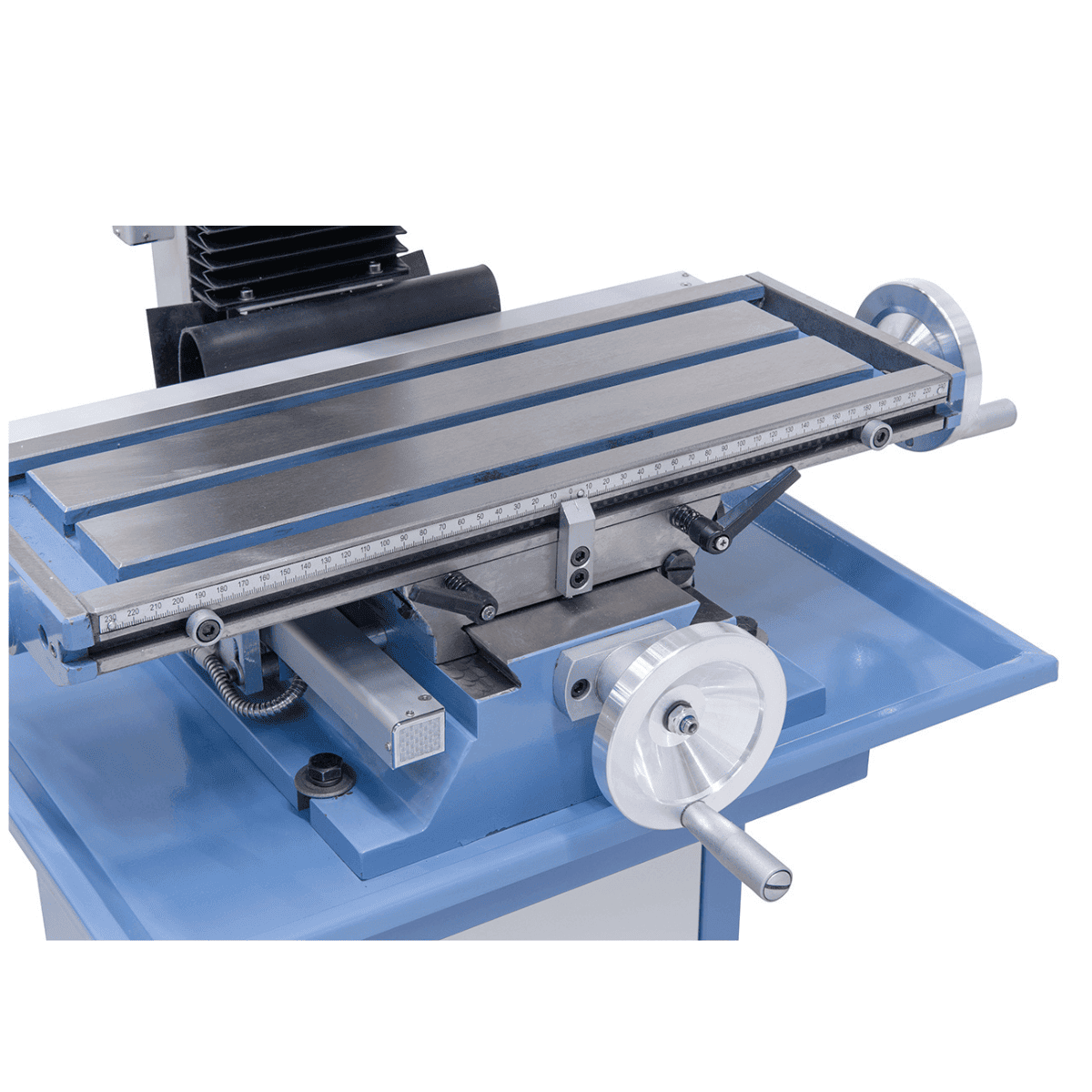

| Tischabmessungen | 500 x 180 mm |
| Tischverfahrweg (X / Y) | 305 / 125 mm |
| T-Nuten | 12 mm |

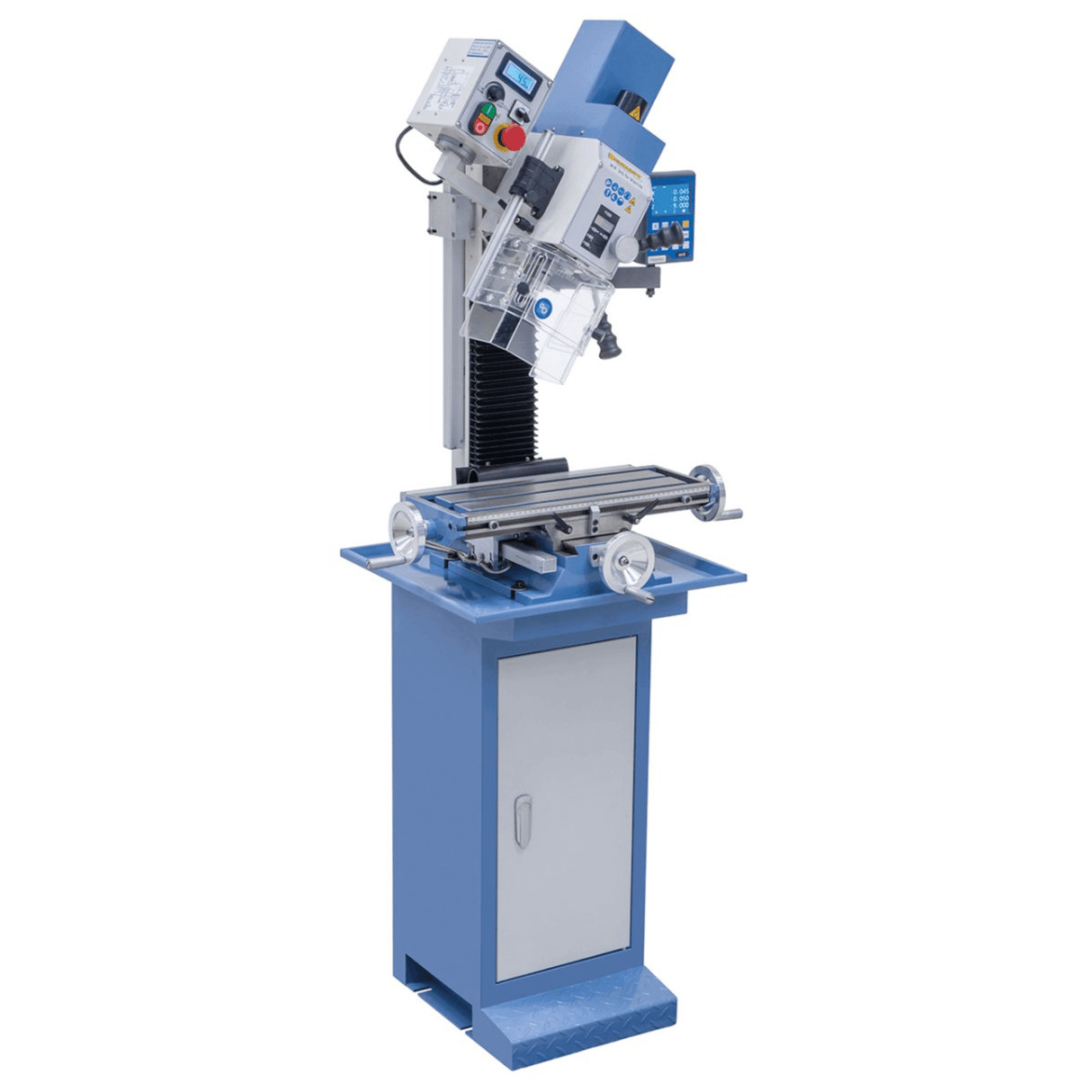

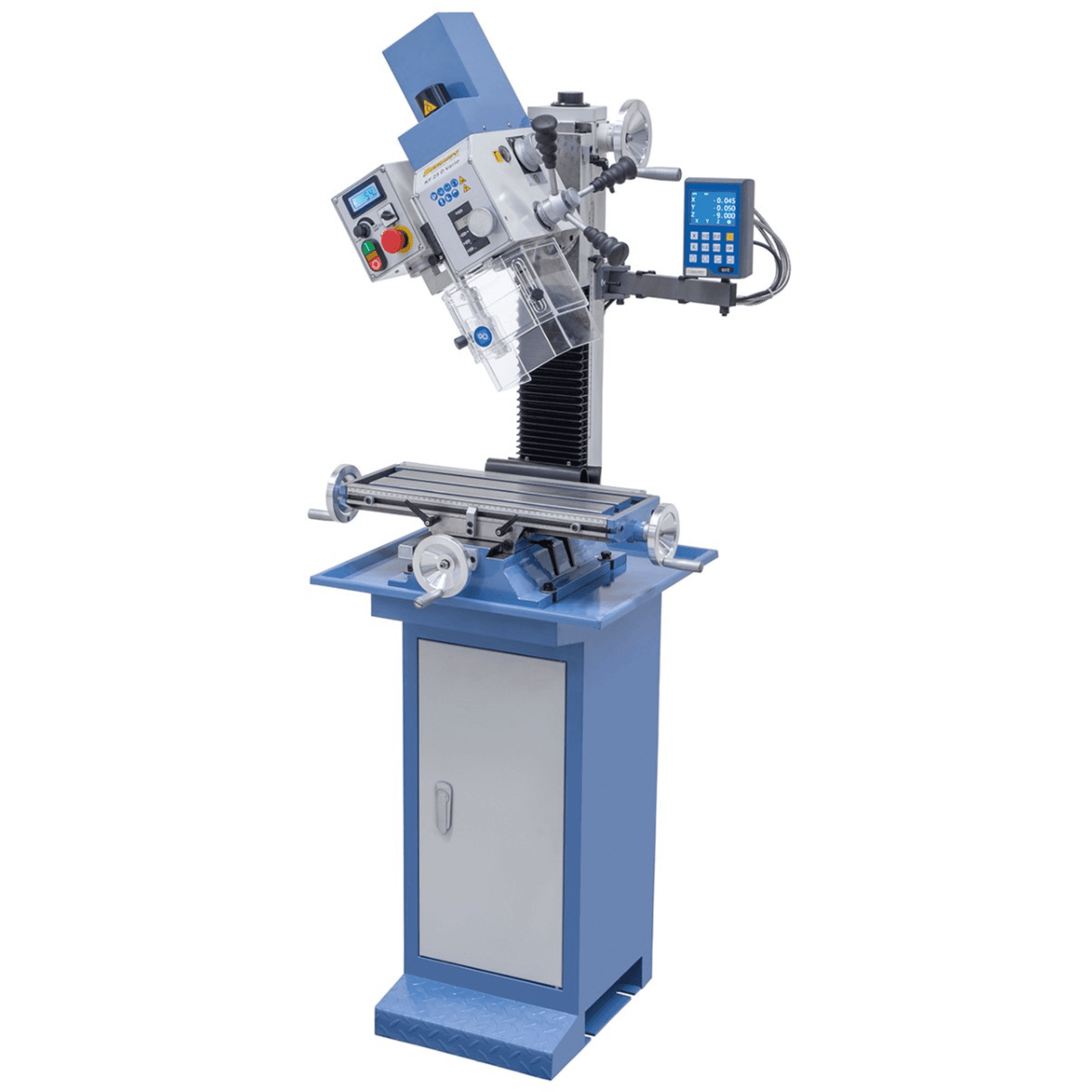

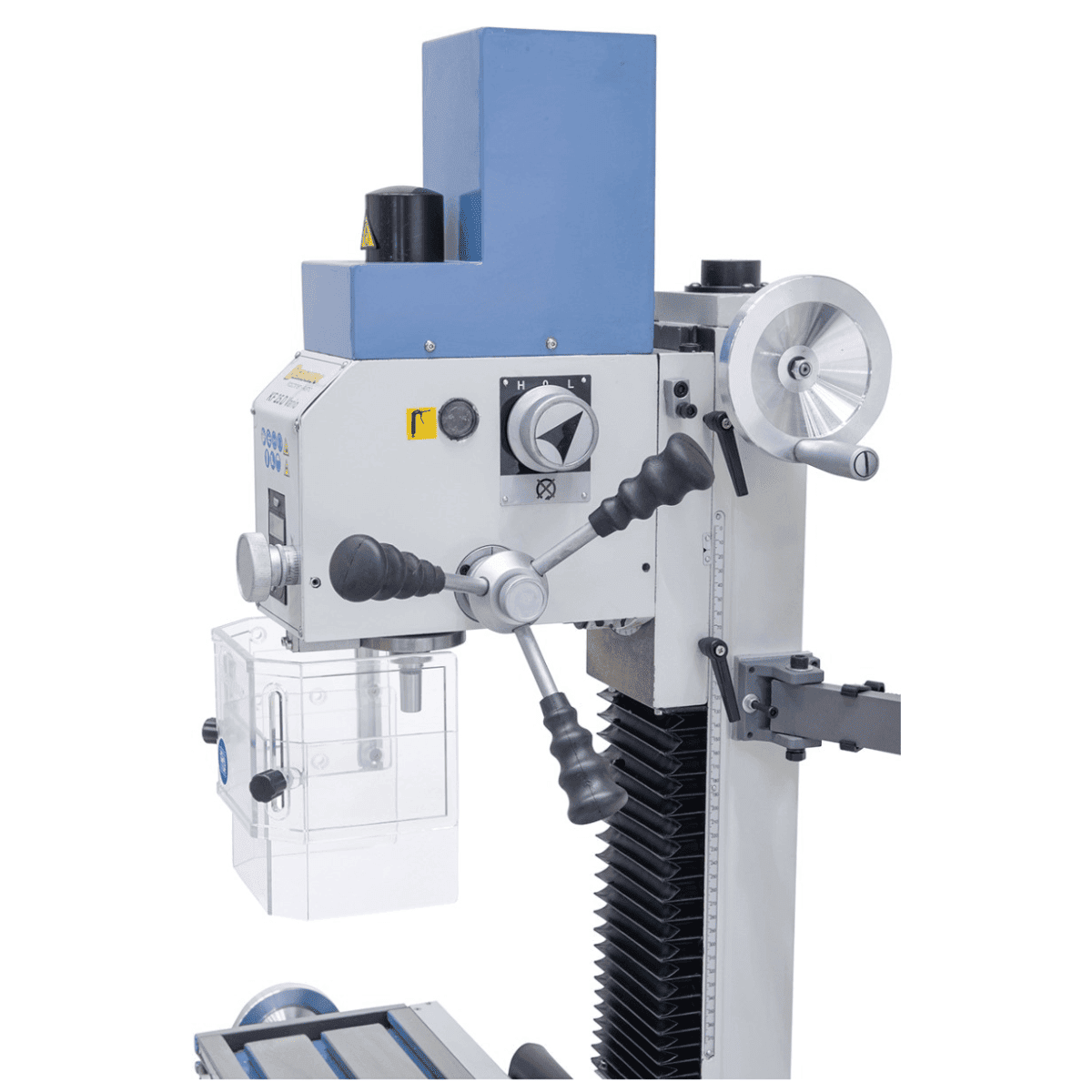

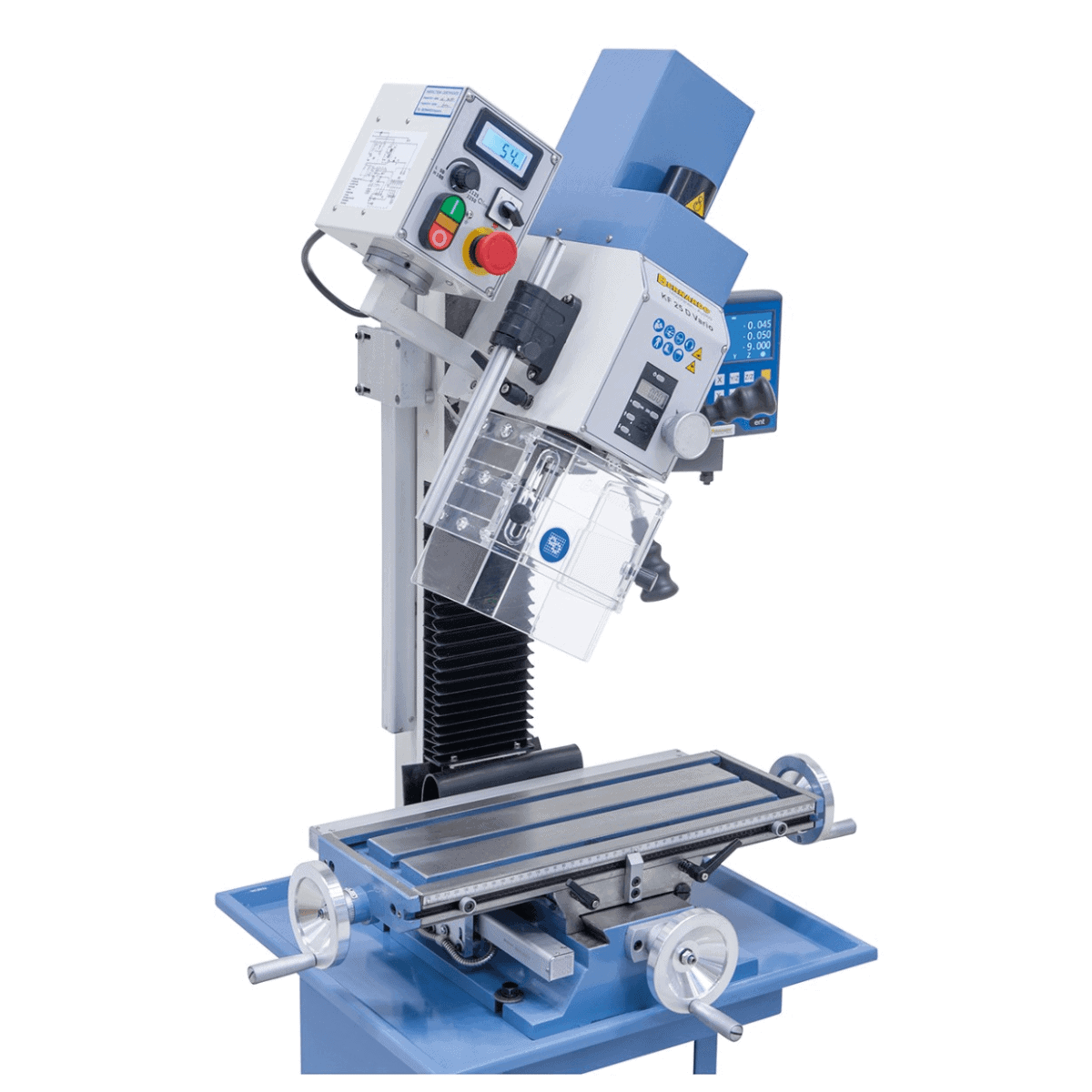

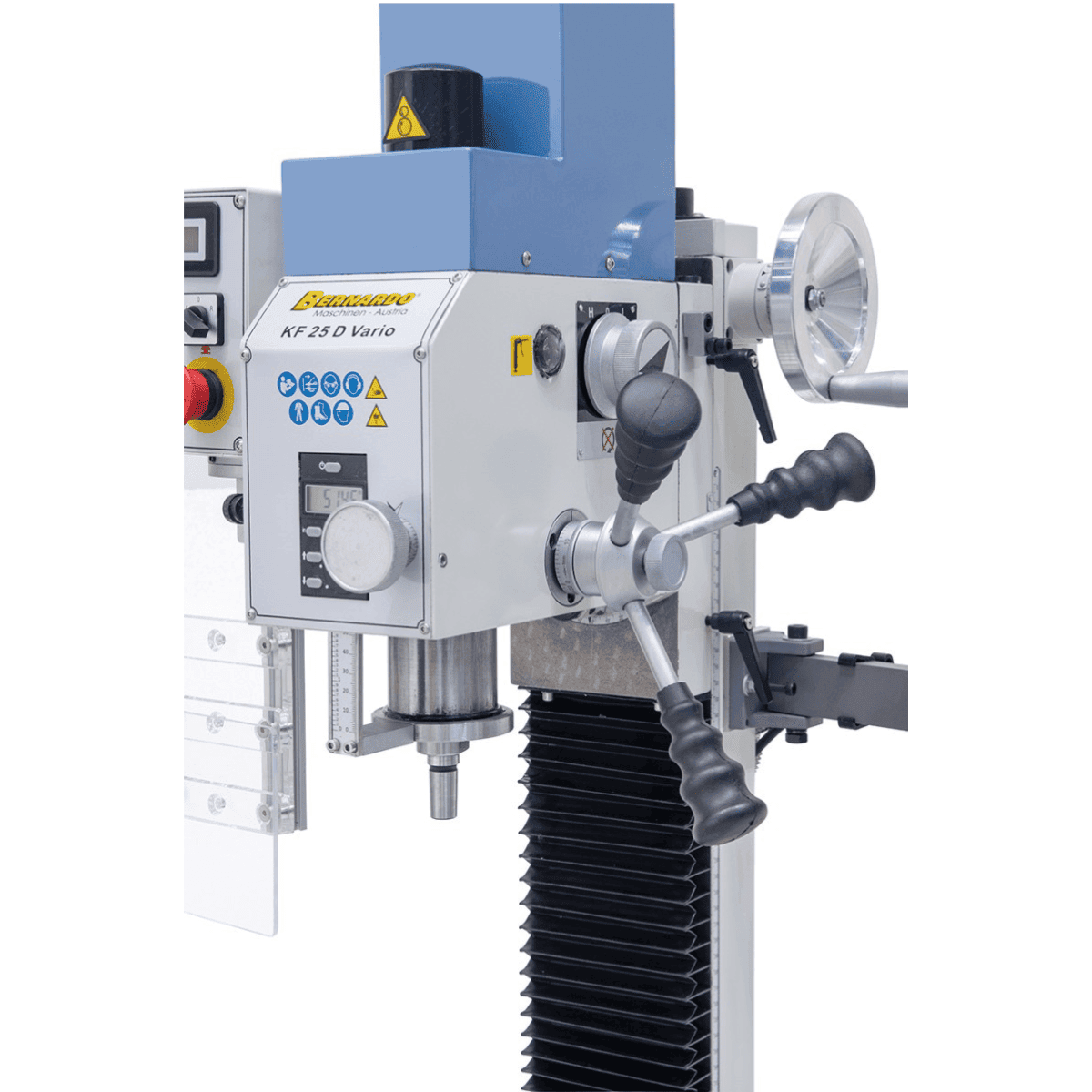

| Kopfneigung | ±90° |
| Kopfhöhenverstellung | 275 mm |
| Abstand Spindel-Säule | 170 mm |
| Abstand Spindel-Tisch | 45–325 mm |
Motor und Abmessungen
| Motorleistung S1 100 % | 0,60 kW |
| Motorleistung S6 40 % | 0,90 kW |
| Spannung | 230 V |
| Maschinenabmessungen (B x T x H) | 750 x 560 x 930 mm |
| Gewicht | 110 kg |
Standardausstattung
- Spindel 3–16 mm / B16
- MT 2 / B16 Spindel
- M12 Zugstange

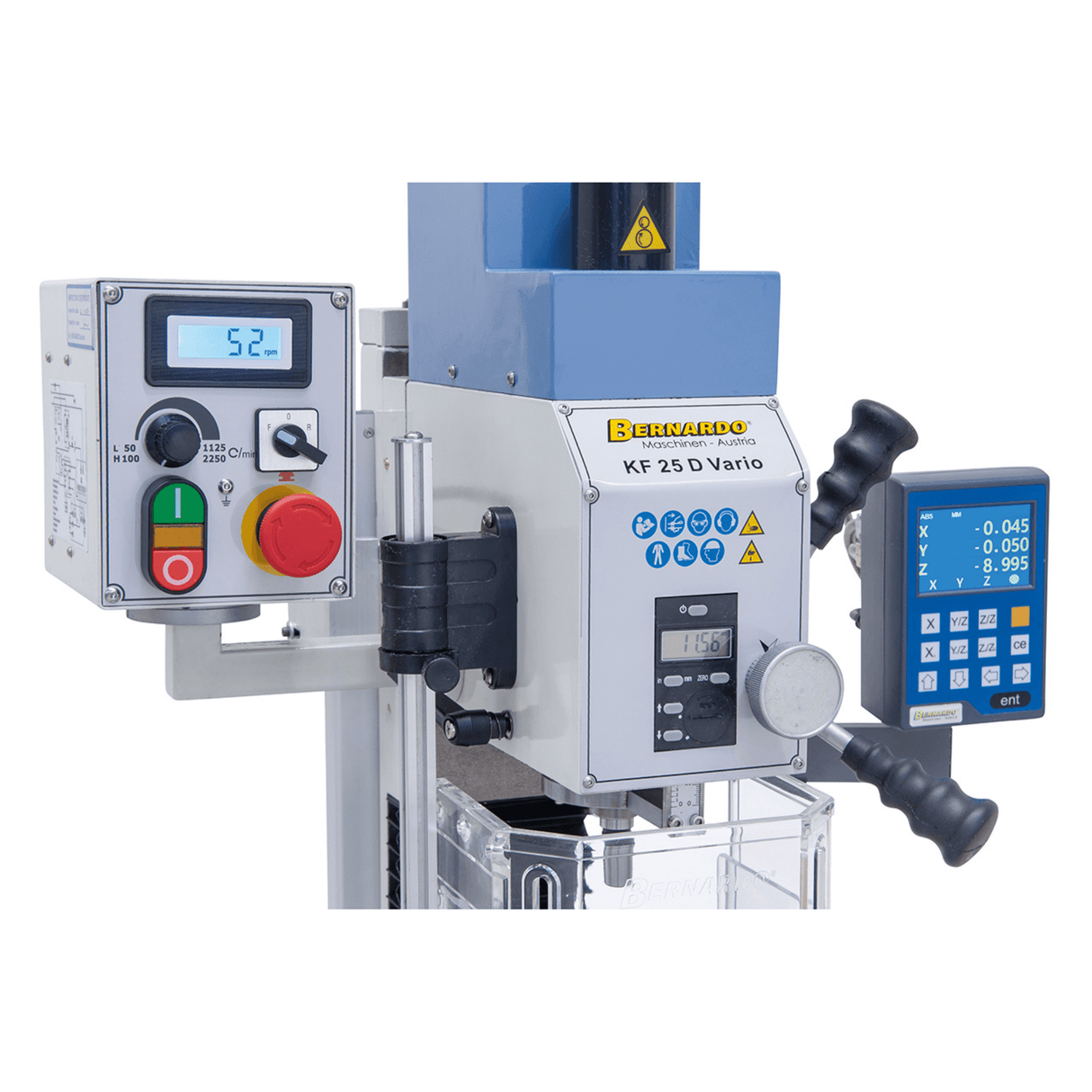

- DT 40 3-Achsen-Digitalanzeige mit LCD-Display
- Digitale Drehzahlanzeige
- Digitale Spindelhubanzeige
- EG-konformer EMV-Filter
- Höhenverstellbare Schutzhaube mit Mikroschalter
- Werkzeugsatz
Häufig gestellte Fragen
Welche Bohr- und Fräsfunktionen bietet die KF 25 D Vario?
Bohren in Stahl bis Ø 20 mm, Planfräsen bis Ø 63 mm, Stirnfräsen Bis zu Ø 20 mm.
Die angegebenen Kapazitäten beziehen sich auf Standardstähle ohne Härte (z. B. C40, S235). Die tatsächliche Kapazität kann bei härteren Werkstoffen oder Legierungen geringer sein. In diesem Fall wird empfohlen, die Drehzahl und den Vorschub zu reduzieren, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie stelle ich die Spindeldrehzahl an der KF 25 D Vario ein?
Die Maschine verfügt über eine stufenlos einstellbare Vario-Drehzahlregelung im Bereich von 50–1.125 / 100–2.250 U/min.
Mit der Vario-Drehzahlregelung können Sie die Drehzahl präzise an den Material- und Werkzeugdurchmesser anpassen, ohne Riemen oder Zahnräder wechseln zu müssen. Für das Planfräsen von Baustahl wird typischerweise der niedrigere Drehzahlbereich verwendet, für Bohrungen mit kleinem Durchmesser in Aluminium der höhere.
Welche Stromversorgung und welchen Motor verwendet die KF 25 D Vario?
0,60 kW (S1 Dauerbetrieb) / 0,90 kW (S6 Aussetzbetrieb) Motor mit 230-V-Stromversorgung.
Der Motor wird an einer Standard-230-V-Einphasen-Stromversorgung betrieben, die in allen Werkstätten und Laboren üblich ist. Die Angabe S6 (40 % Drehzahl) bedeutet, dass der Motor im Aussetzbetrieb die maximale Leistung abgeben kann, während S1 (100 % Drehzahl) die Nennleistung für Dauerbetrieb angibt.
Welche Tischabmessungen, Verfahrwege und Spindelaufnahme hat die KF 25 D Vario?
500 x 180 mm Kreuztisch mit 305/125 mm X/Y-Verfahrwegen, MT 2 Spindelaufnahme, 52 mm Spindelhub.
Die MT 2 Spindelaufnahme entspricht einem internationalen Standard: Zubehör (Schnellspannfutter, Fräserhalter, Reduzieraufnahmen) ist gängig erhältlich. Die Verfahrwege des Tisches ermöglichen die Bearbeitung von Werkstücken innerhalb der effektiven Arbeitsabmessungen (X/Y-Verfahrwege abzüglich der Abmessungen der Vorrichtung).
Wie viel wiegt die KF 25 D Vario und welche Art der Installation ist erforderlich?

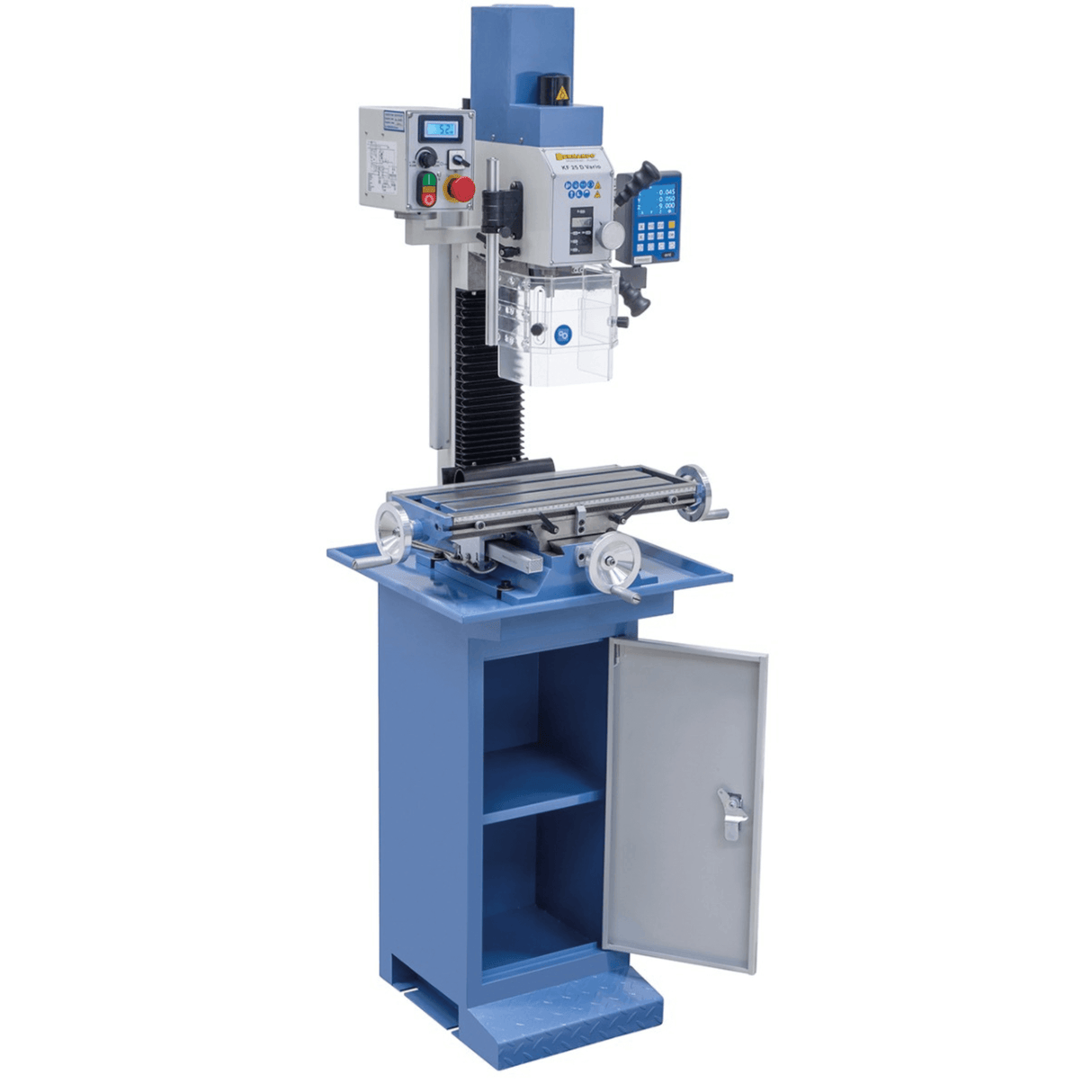

Die Maschine wiegt ca. 110 kg und ist für die Installation auf einem starren Unterbau (optional) oder einer stabilen Werkbank mit 230-V-Stromanschluss ausgelegt.
Für den Transport und die Positionierung einer 110 kg schweren Maschine wird die Verwendung eines Hubwagens oder eines leichten Krans empfohlen. Der Tisch muss entsprechend dem Gewicht der Maschine plus Werkstück dimensioniert sein und eine Ebenheit aufweisen, um die Präzision nicht zu beeinträchtigen.
