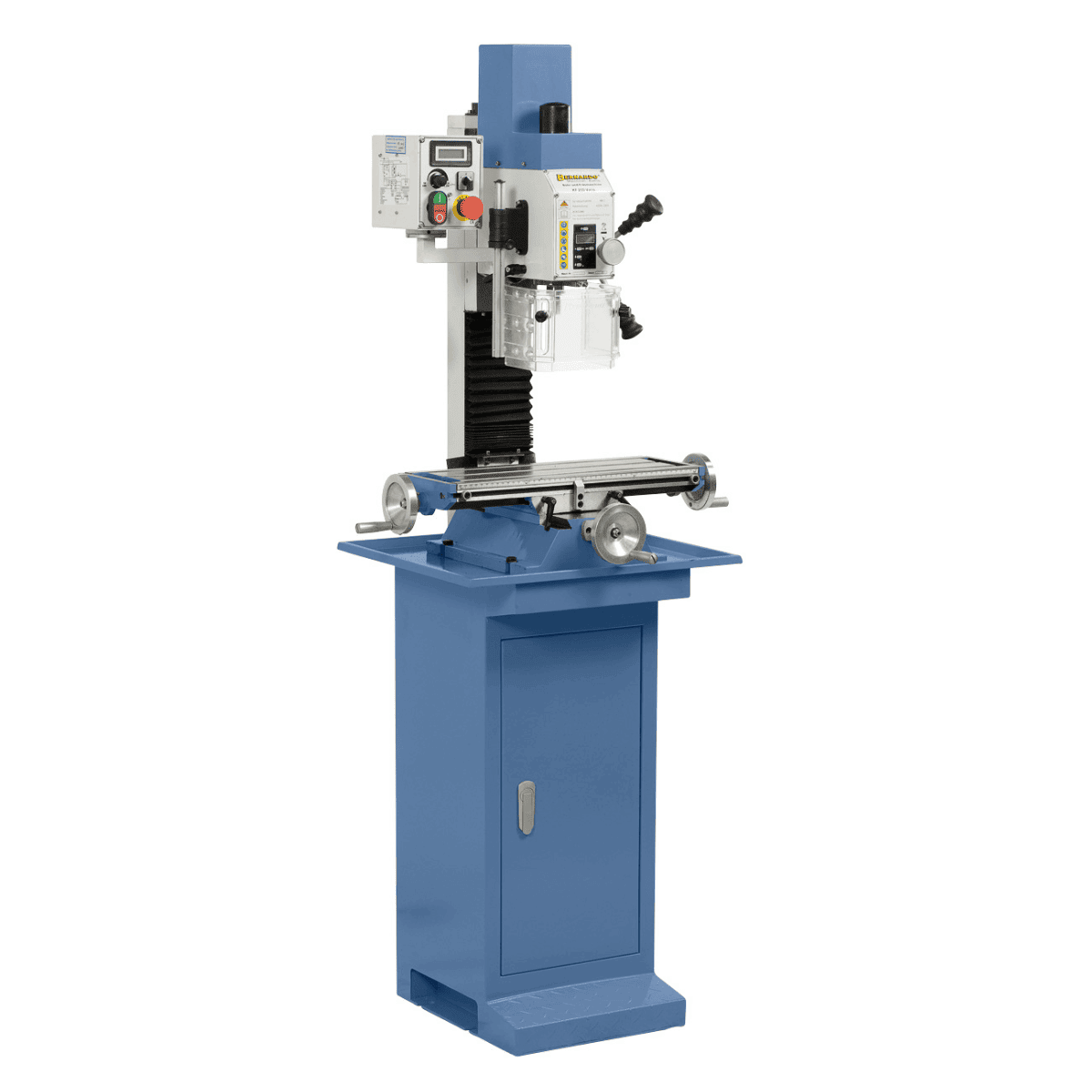

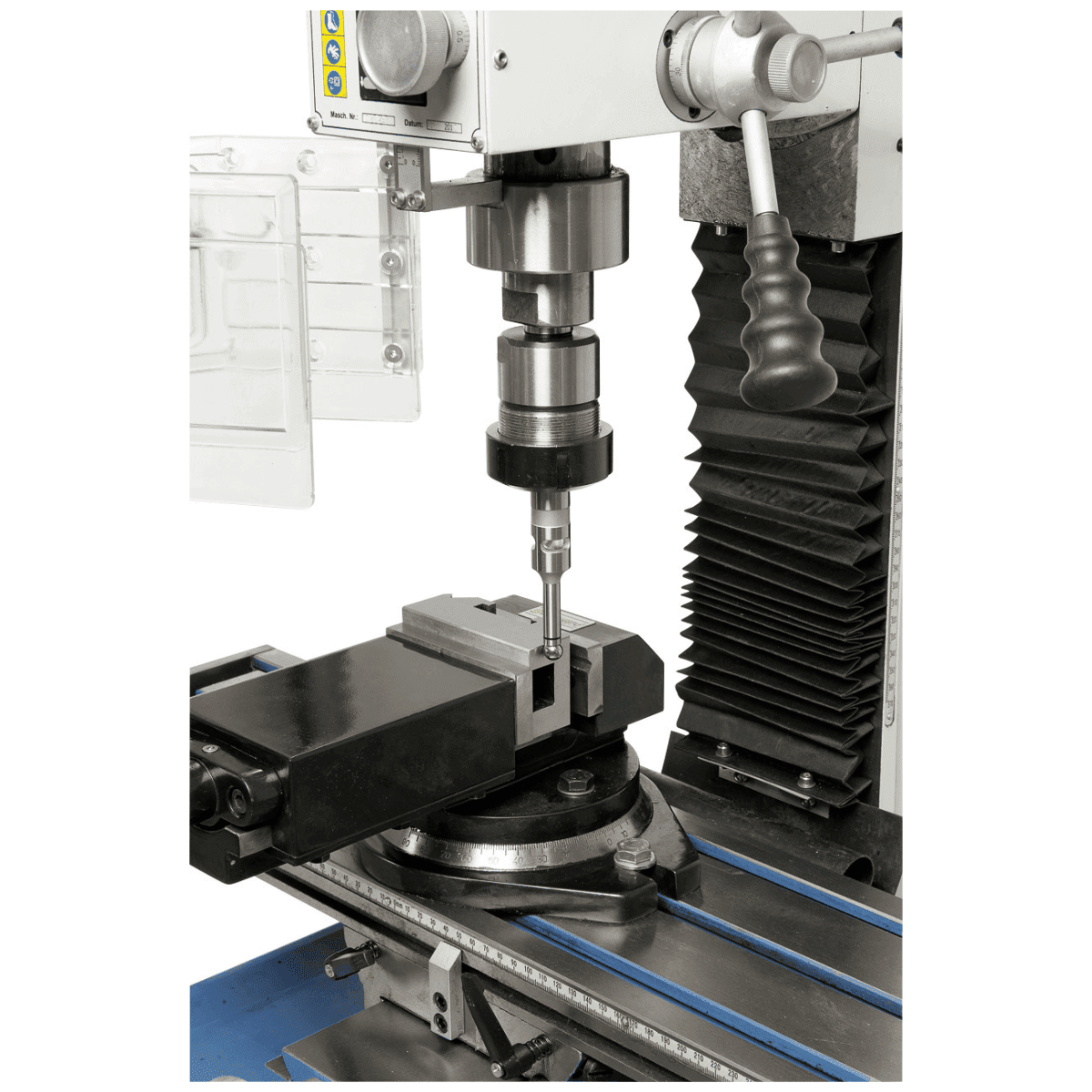

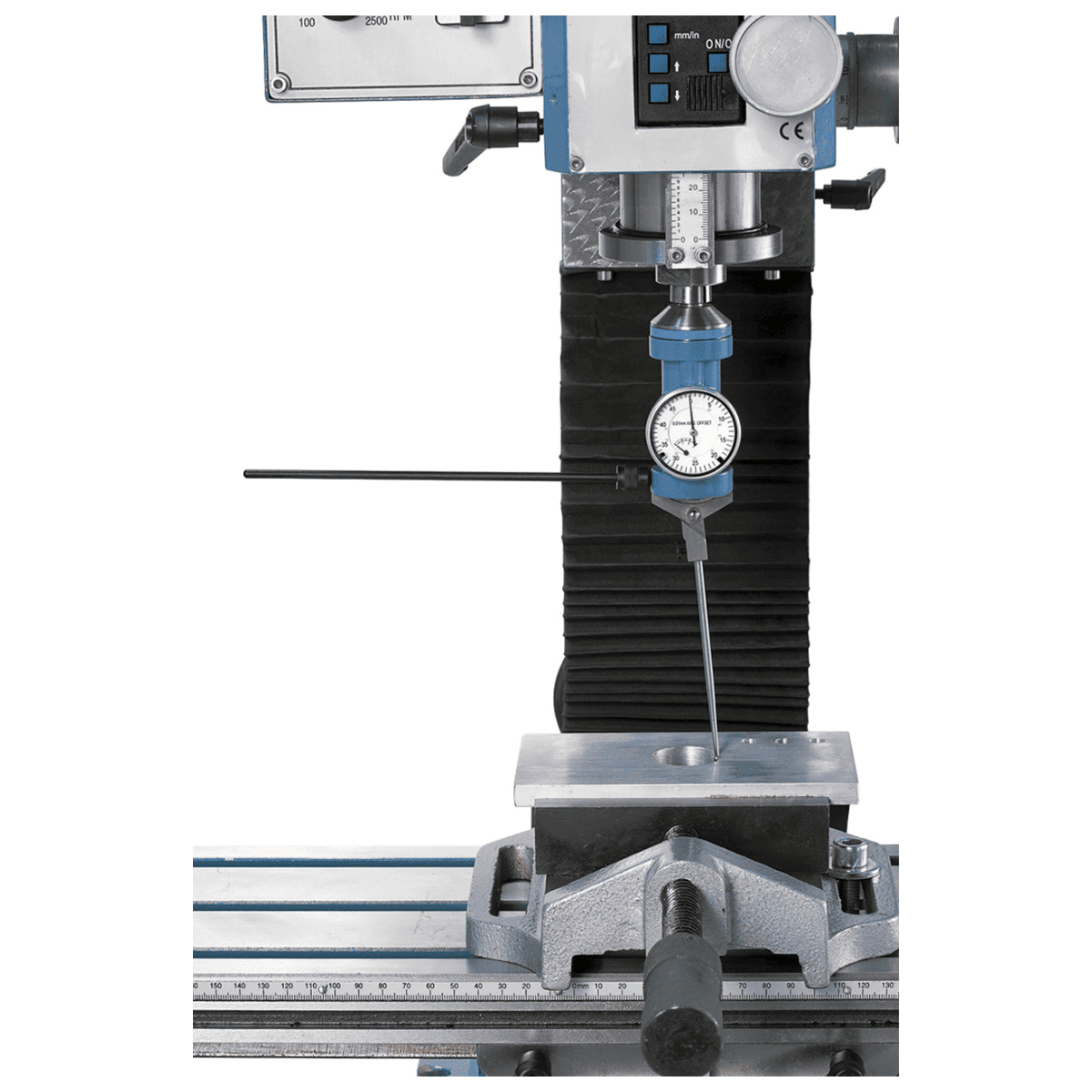

Bernardo KF 25 D Vario Bohr- und Fräsmaschine
Die Bernardo KF 25 D Vario ist eine robuste Bohr- und Fräsmaschine zum Bohren, Fräsen und Gewindeschneiden. Dank ihres zweistufigen Getriebes und der stufenlosen Drehzahlregelung (50–2250 U/min) lässt sich die Spindeldrehzahl optimal an das Material und den Bearbeitungsvorgang anpassen.
Der 500 x 180 mm Kreuztisch mit 305 x 150 mm Verfahrweg und Skala gewährleistet präzise Bewegungen. Der um ±90° schwenkbare Spindelkopf ermöglicht Winkelbearbeitung, Anfasen und Schrägbohren, während die Kegelrollenlager eine hohe Spindelrundlaufgenauigkeit (≤ 0,015 mm) gewährleisten.
Ausgestattet mit Rechts-/Linksdrehung zum Gewindeschneiden, einer Digitalanzeige für Spindeldrehzahl und Hub, einstellbarem Schutz und einem CE-konformen EMV-Filter ist diese Maschine die ideale Wahl für kleine Werkstätten und Handwerksbetriebe, die Präzision und Kompaktheit benötigen.
Hauptspezifikationen: Bohrkapazität in Stahl bis Ø 20 mm; max. Planfräsen Ø 63 mm und max. Schaftfräsen Ø 100 mm. Ø 20 mm
Stufenlose Drehzahlregelung (50–2250 U/min) mit 2-stufigem Getriebe

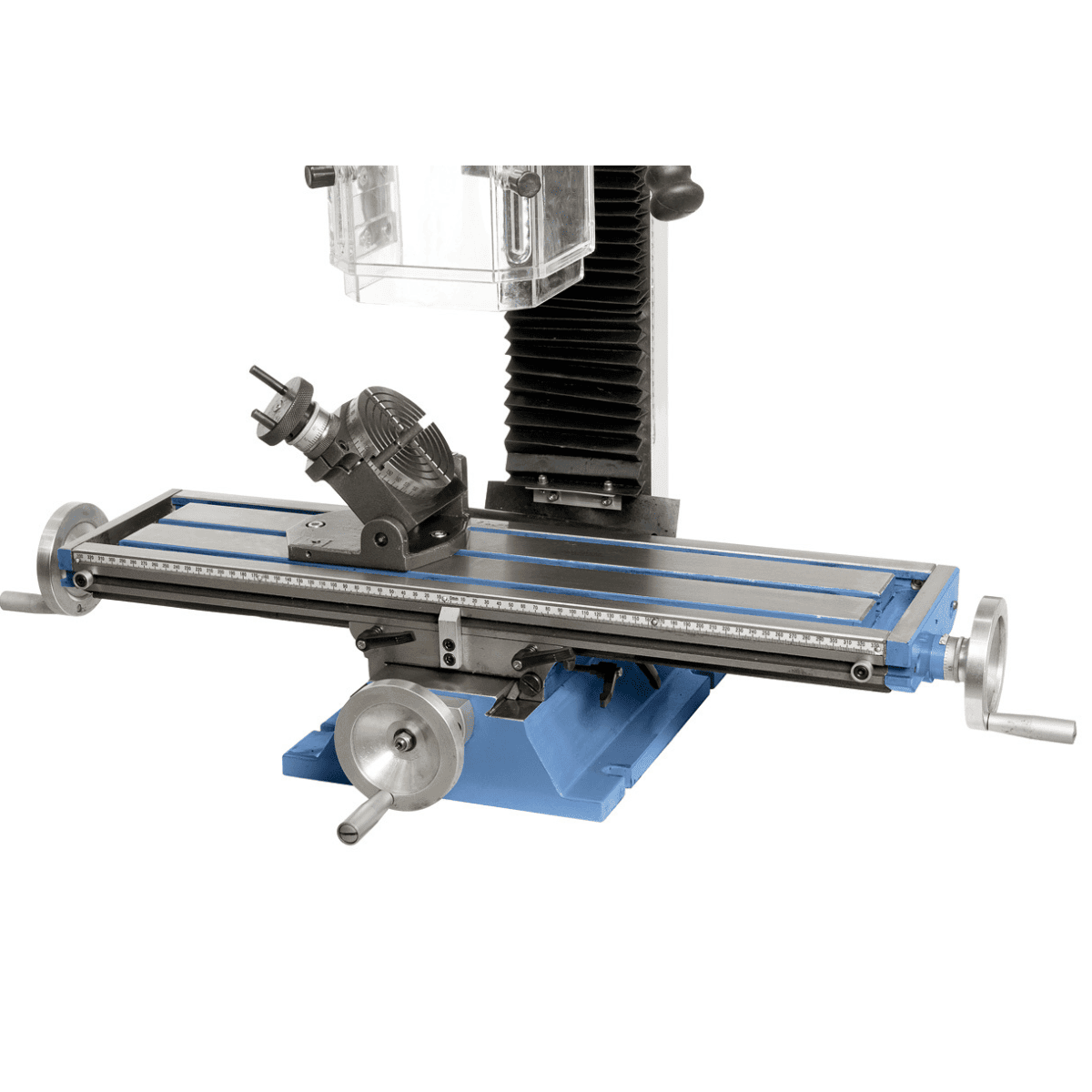

Kreuztisch 500 x 180 mm mit 305 x 150 mm Verfahrweg und Skala
±90° neigbarer Spindelkopf für Eck- und Fasenbearbeitung
Hohe Spindelrundlaufgenauigkeit ≤0,015 mm mit Kegelrollenlagern
Rechts-/Linkslauf für Gewindeschneiden inklusive

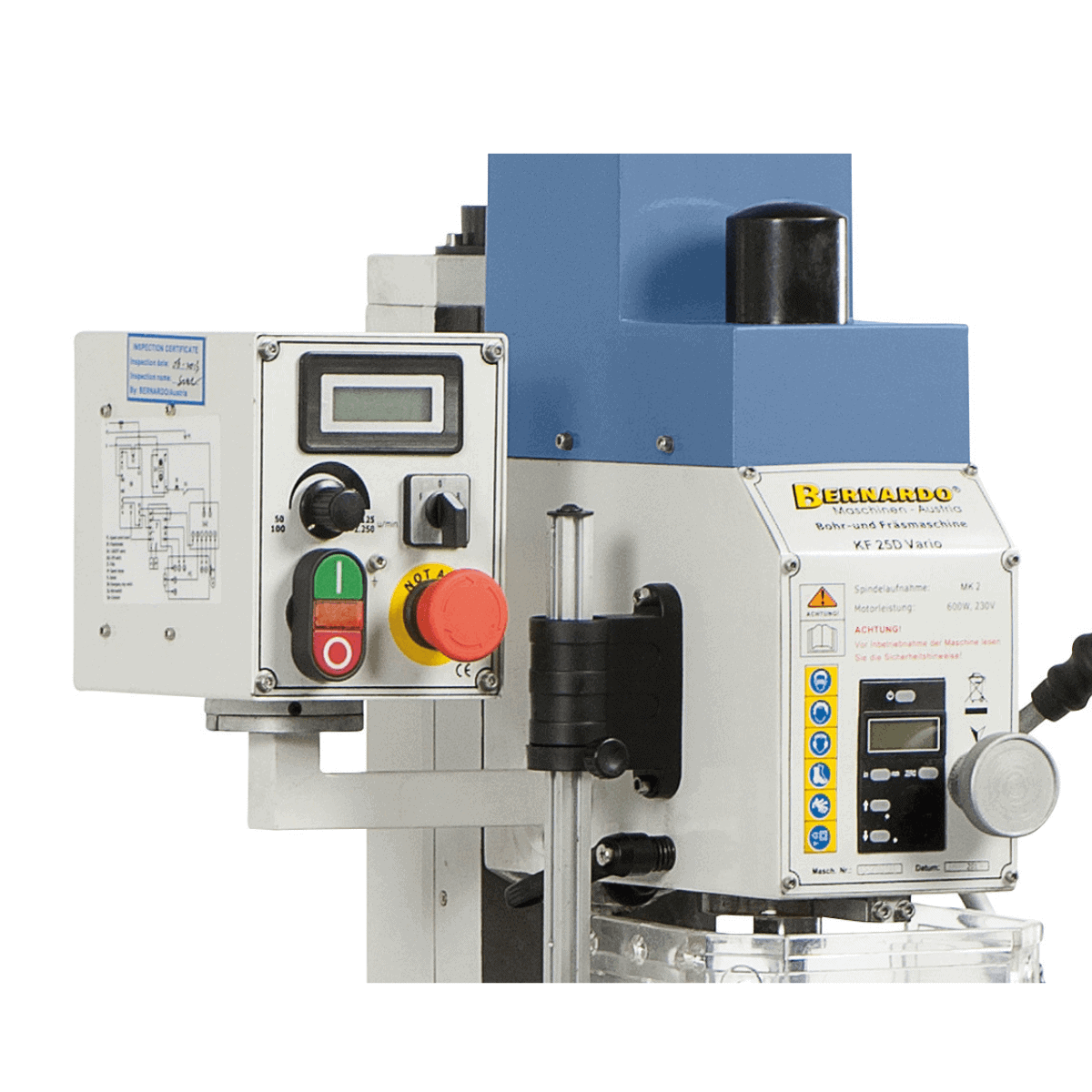

Digitale Anzeige von Spindeldrehzahl und Hub serienmäßig
Schwalbenschwanzführungen in X-, Y- und Z-Richtung mit Keilleisten verstellbar
Höhenverstellbarer Schutz und CE-konformer EMV-Filter
Kompakte und stabile Bauweise, Gewicht 110 kg
Technische Daten des Tisches Daten:
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
20 mm |
| Planfräskapazität |
63 mm |
| Schaftfräskapazität |
20 mm |
| Abstand zwischen Spindel und Ständer |
170 mm |
| Min./Max. Abstand zwischen Spindel und Tisch |
45 – 325 mm |
| Spindelverfahrweg |
52 mm |
| Spindeldrehzahl (stufenlos) |
50 – 1125 / 100 – 2250 U/min |
| Spindelanschluss |
MT 2 |
| Tischabmessungen |
500 x 180 mm |
| Tischverfahrweg (X / Y) |
305 / 150 mm |
| Kopfneigung |
-90° a +90° |
| Kopfhöhenverstellung |
275 mm |
| T-Nut-Abmessungen |
12 mm |
| Motorleistung S1 100 % |
0,60 kW / 230 V |
| Motorleistung S6 40 % |
0,90 kW / 230 V |
| Maschinenabmessungen (B x T x H)* |
750 x 560 x 930 mm |
| Gewicht |
ca. 110 kg |
| * ohne Ständer |
|
Lieferumfang:
Spindel B16
Zugstange
Digitale Spindelhubanzeige
Digitale Drehzahlanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Bohrmaschine und einer Bohr-Fräsmaschine?
Die Bohrmaschine verfügt nur über eine vertikale Spindelbewegung und einen Drehtisch – sie eignet sich ausschließlich zum Bohren. Die Bohr-Fräsmaschine (Serie KF) ist zusätzlich mit Schwalbenschwanzführungen in X- und Y-Richtung ausgestattet, die es ermöglichen, das Werkstück während der Bearbeitung in zwei Richtungen zu bewegen. Dies erlaubt Planfräsen, Ausbohren und Mehrfachbohren ohne Umpositionierung des Werkstücks. Die Steifigkeit des Graugusses der Serie KF ist entscheidend für die Aufnahme der seitlichen Fräskräfte, die eine Standard-Bohrmaschine nicht bewältigen kann.
Welche Fräser werden für den Kegel MT3/MT4 verwendet?
Die Morsekonusaufnahme MT3 oder MT4 der KF-Serie ist geeignet für: Fräser mit Kegelschaft (mit direkter Untersetzung in der Spindel), Fräserhalter mit Kegelschaft und ER32/ER40-Spannzangen für Fräser mit Zylinderschaft. Die Untersetzung MT3→B16 dient zur Montage eines selbstspannenden Bohrfutters für Standardbohrer. Zum Planfräsen werden Fräsköpfe mit entsprechendem Kegelschaft verwendet. Prüfen Sie vor jedem Werkzeug die maximal zulässige Umfangsdrehzahl.
Funktioniert das Vario-Antriebssystem im laufenden Betrieb?
Ja. Das Vario-Antriebssystem regelt die Drehzahl stufenlos über einen mechanischen Variator, ohne die Maschine anzuhalten oder die Riemen zu bewegen – drehen Sie einfach den Drehknopf während des Betriebs. Der Wechsel von langsamem Bohren in hartem Stahl zu schnellem Fräsen in Aluminium dauert nur 3 Sekunden, im Vergleich zu 2–3 Minuten Ausfallzeit bei einem herkömmlichen Riemenantrieb.
Sind Ersatzteile und Service verfügbar?
Original Bernardo Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Platz benötige ich in meiner Werkstatt?
Die Fräsmaschinen der KF-Serie benötigen weniger Platz als die Werkstattfräsmaschinen der BFM/WFM-Serie. Planen Sie auf beiden Seiten des Tisches einen Freiraum ein, der dem Längsverfahrweg plus 60 cm für sicheres Arbeiten entspricht. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
