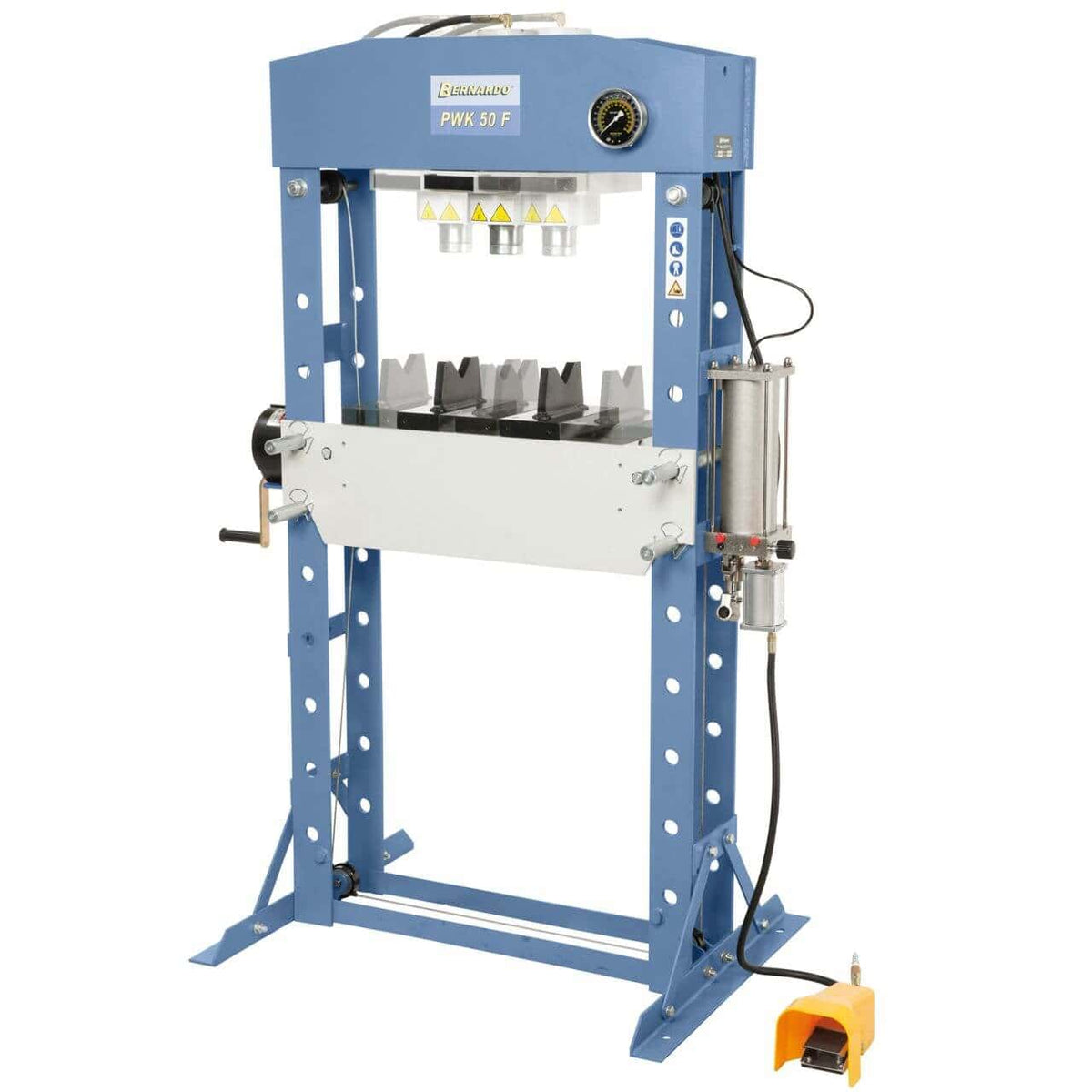

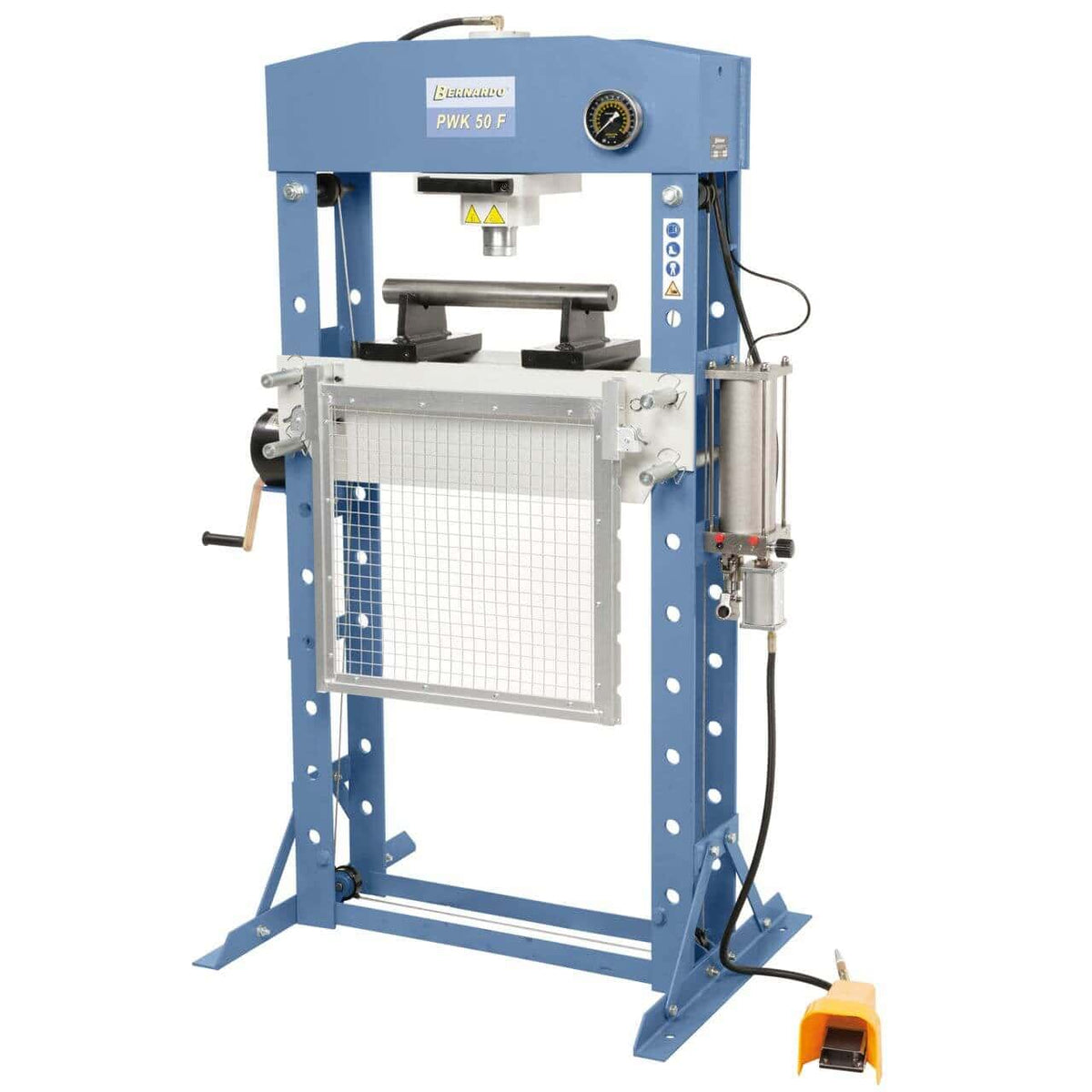

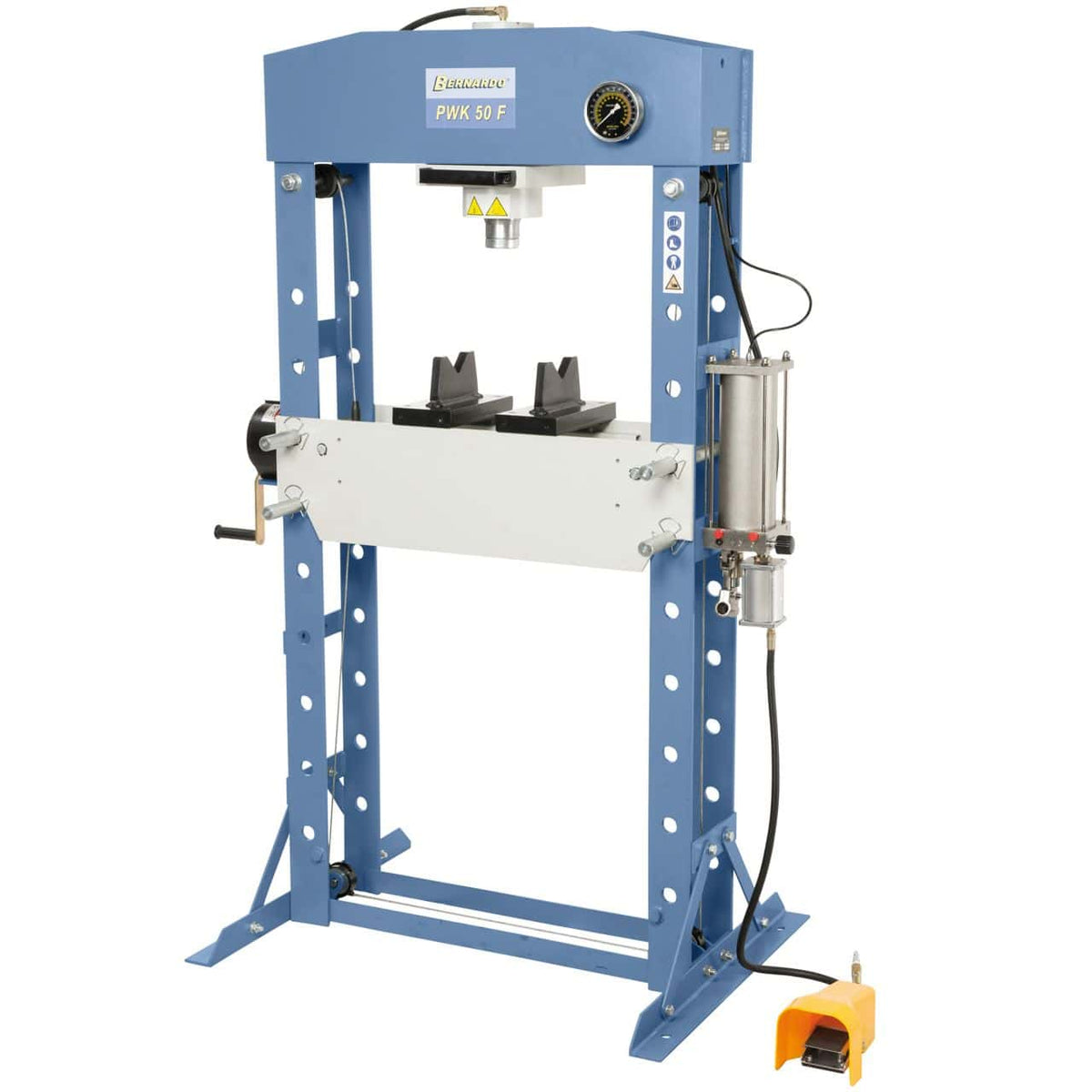

Bernardo PWK 50 F – 50-Tonnen-Druckluftpresse
Die Bernardo PWK 50 F ist eine leistungsstarke Druckluftpresse für den intensiven Einsatz in Werkstätten und Instandhaltungsbetrieben. Mit einer Presskraft von 50 Tonnen und einem Kolbenhub von 200 mm ermöglicht sie das Richten, Montieren, Biegen und Pressen großer Bauteile. Der Zylinder mit 240 mm seitlicher Bewegung sorgt für maximale Flexibilität, während der automatische Kolbenrücklauf die Bedienung vereinfacht. Die per Seilzug höhenverstellbare Arbeitsfläche ermöglicht schnelle Konfigurationswechsel. Die geschweißte Stahlkonstruktion gewährleistet Stabilität und Langlebigkeit, während das serienmäßige Bedienpedal die Hände für die Werkstückhandhabung freihält. Dank ihrer robusten und kompakten Bauweise mit einem Gewicht von 292 kg ist die PWK 50 F die ideale Wahl für Werkstätten und Instandhaltungsabteilungen, die eine leistungsstarke und zuverlässige Druckluftpresse benötigen.
Hauptmerkmale
50 Tonnen Presskraft für Schwerlastarbeiten
Kolben mit 200 mm Hub und integrierter Rückstellfeder

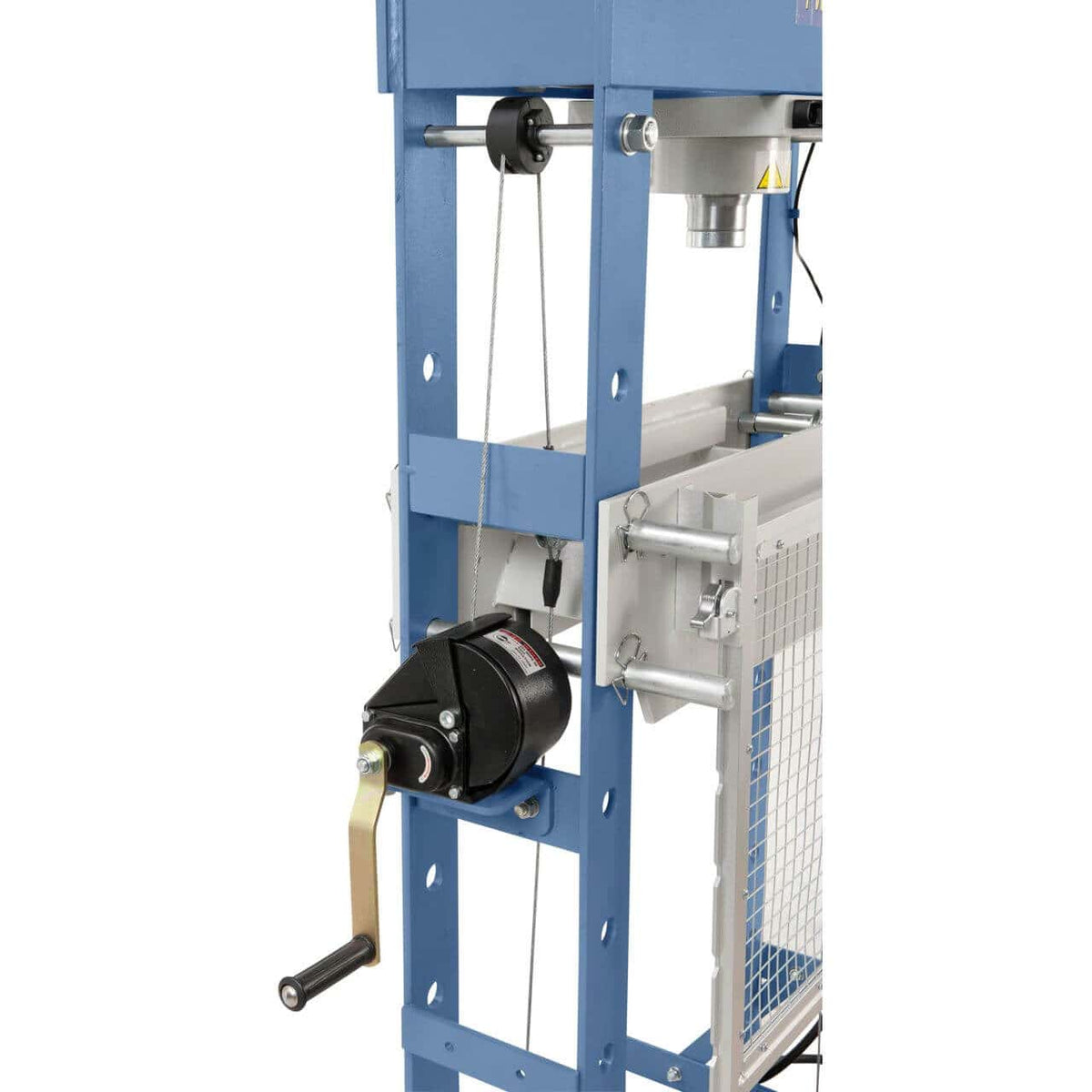

Windenverstellbare Arbeitsfläche für mehr Komfort
240 mm seitlich verschiebbarer Zylinder für flexible Einsatzmöglichkeiten
Manuelle und pneumatische Kolbenbetätigung
Standard-Fußpedal für freihändige Bedienung
Geschweißte Stahlkonstruktion für Festigkeit und Stabilität
Gewicht von 292 kg, robust und stabil für den professionellen Einsatz
Technische Daten (Tabelle):
| Spezifikation |
Wert |
| Marke |
Bernardo |
| Modell |
PWK 50 F |
| Typ |
Pneumatische Werkstattpresse |
| Druckkraft |
50 Tonnen |
| Kolbenhub |
200 mm |
| Tischbreite |
260 mm |

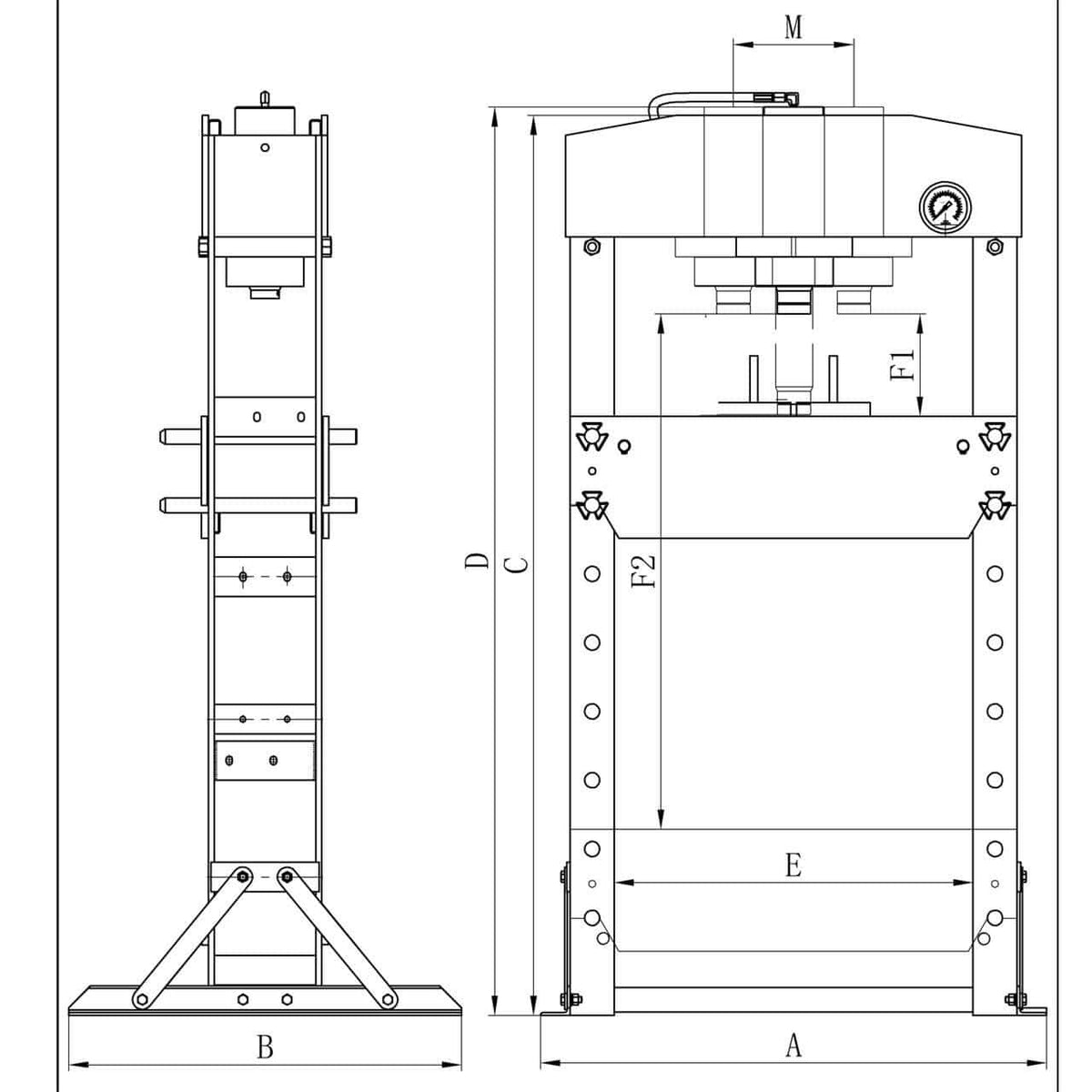

| Durchgang (E) |
730 mm |
| Durchgang (F) |
200 mm |
| Abstand zwischen Zylinder und Tisch (F1) |
75 mm |
| Abstand zwischen Zylinder und Tisch (F2) |
1050 mm |
| Beweglicher Zylinder (M) |
240 mm |
| Gesamtbreite (A) |
1040 mm |
| Gesamttiefe (B) |
800 mm |
| Minimale Höhe (C) |
1835 mm |
| Maximale Höhe (D) |
1880 mm |
| Gewicht |
292 kg |
Lieferumfang:
Bernardo PWK 50 F pneumatische Presse
Standard-Fußpedal
Winde zur Bodenverstellung
Bedienungs- und Wartungsanleitung
Logistik
Lieferzeit Bernardo: 5–9 Werktage (7 Tage in Süddeutschland). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen den Pressen WK (manuell) und PWK (pneumatisch)?
WK-Pressen werden manuell hydraulisch betrieben – der Bediener betätigt den Hebel, um den Zylinder unter Druck zu setzen. PWK-Pressen werden mit Druckluft (6–8 bar) betrieben: Der Kolben senkt sich automatisch ab, sobald das Pedal betätigt wird, mit konstanter Geschwindigkeit und Kraft, unabhängig vom Bediener. PWK-Pressen sind produktiver für Serienfertigung; WK-Pressen sind wirtschaftlicher und benötigen keine pneumatische Ausrüstung.
Können die WK-/PWK-Pressen Lager und Buchsen einpressen?
Ja. Dies ist der Hauptanwendungsbereich, für den sie ausgelegt sind: das Einsetzen und Entfernen von Lagern, Buchsen, Gleitlagern, Stiften und Einsätzen. Mit der korrekten Kraft (berechnet anhand des Durchmessers und der Presspassung) ist der Betrieb sicher und präzise. Für H7/p6-Passungen auf Stahl: Kraft ≈ 1–3 kN pro mm Durchmesser.
Ist ein Manometer serienmäßig enthalten?
Ja – alle Bernardo WK- und PWK-Pressen sind mit einem Manometer zur direkten Ablesung der aufgebrachten Kraft in Tonnen ausgestattet. Dies ist unerlässlich, um sicherzustellen, dass die maximale Presskraft nicht überschritten wird und Beschädigungen der gepressten Bauteile vermieden werden.
Sind Ersatzteile erhältlich?
Originale Bernardo-Ersatzteile (Dichtungen, Ventile, Manometer) sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
Welches Fundament wird benötigt?
Die Pressen WK und PWK benötigen kein spezielles Fundament – ein Standard-Industrieboden (15–20 cm Beton) ist ausreichend. Versionen bis 50 t werden mit Standard-M12-Schrauben am Boden befestigt.
