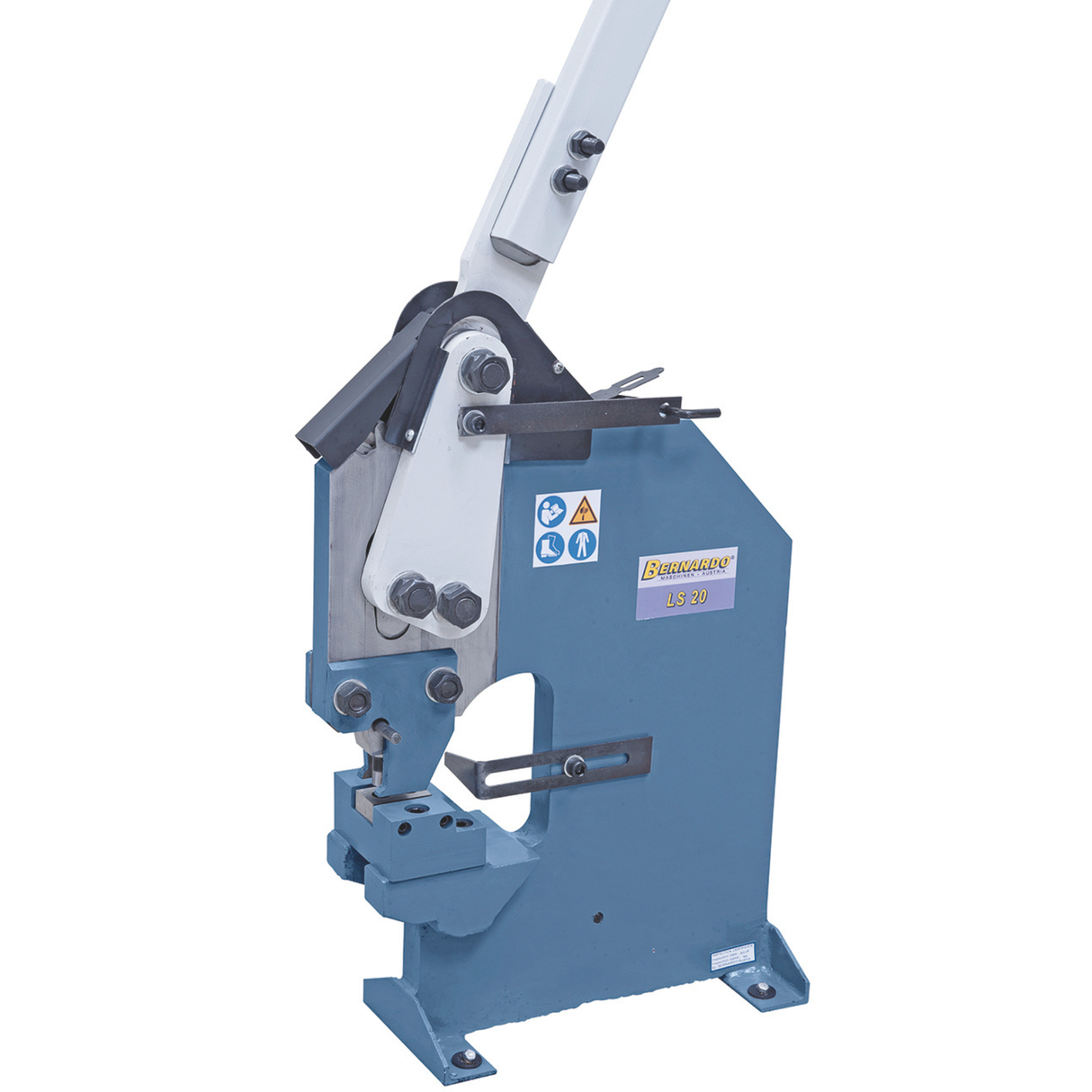

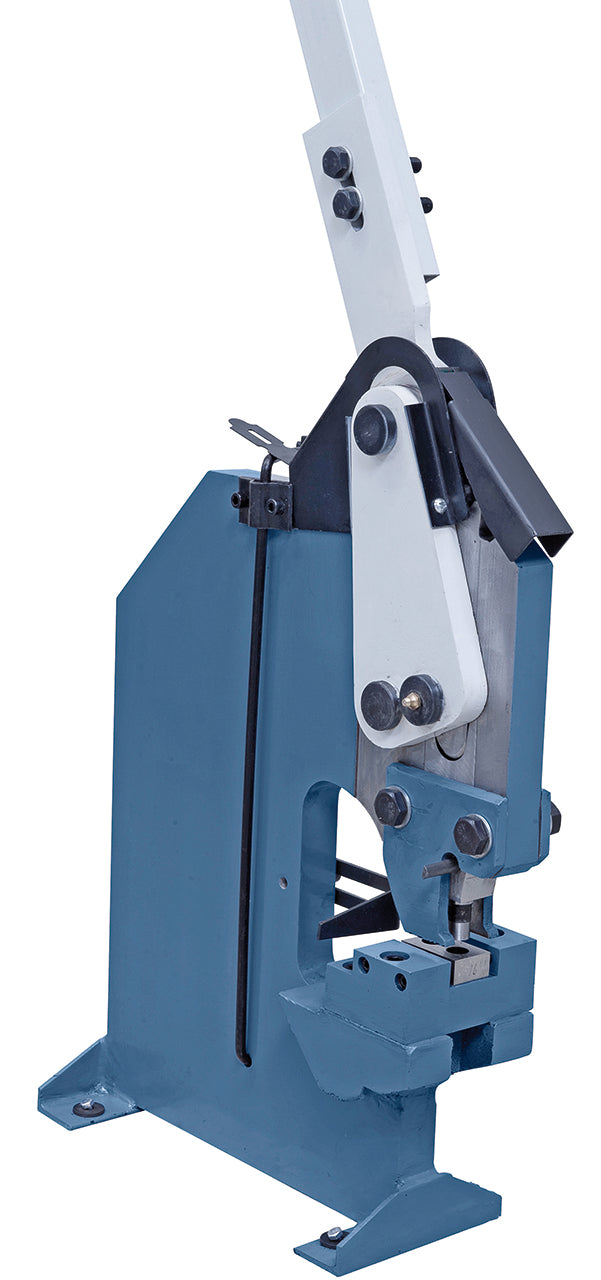

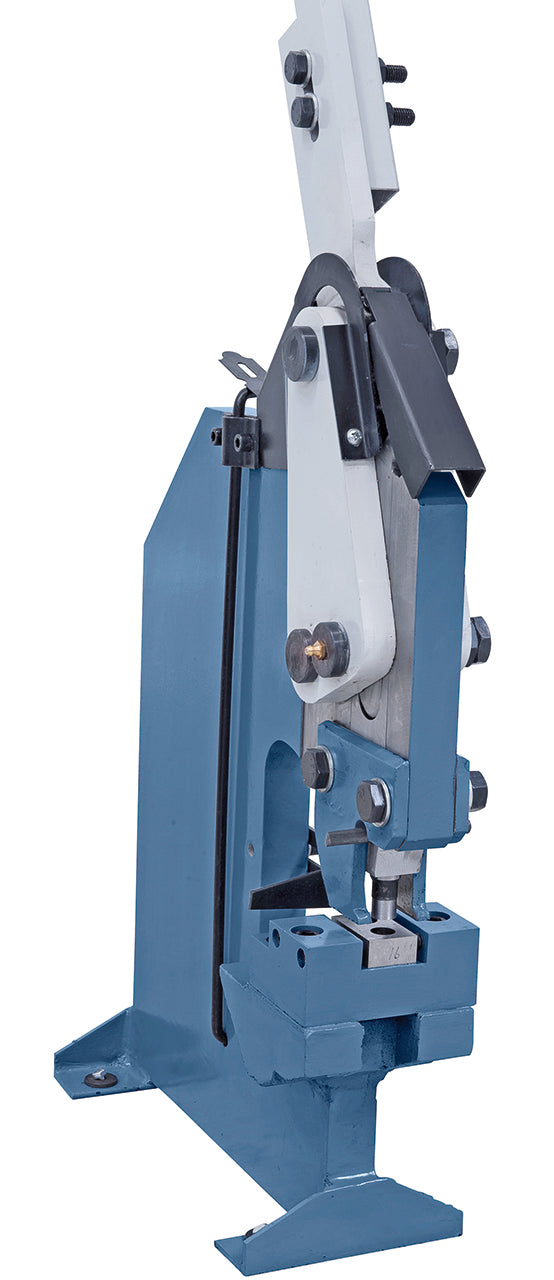

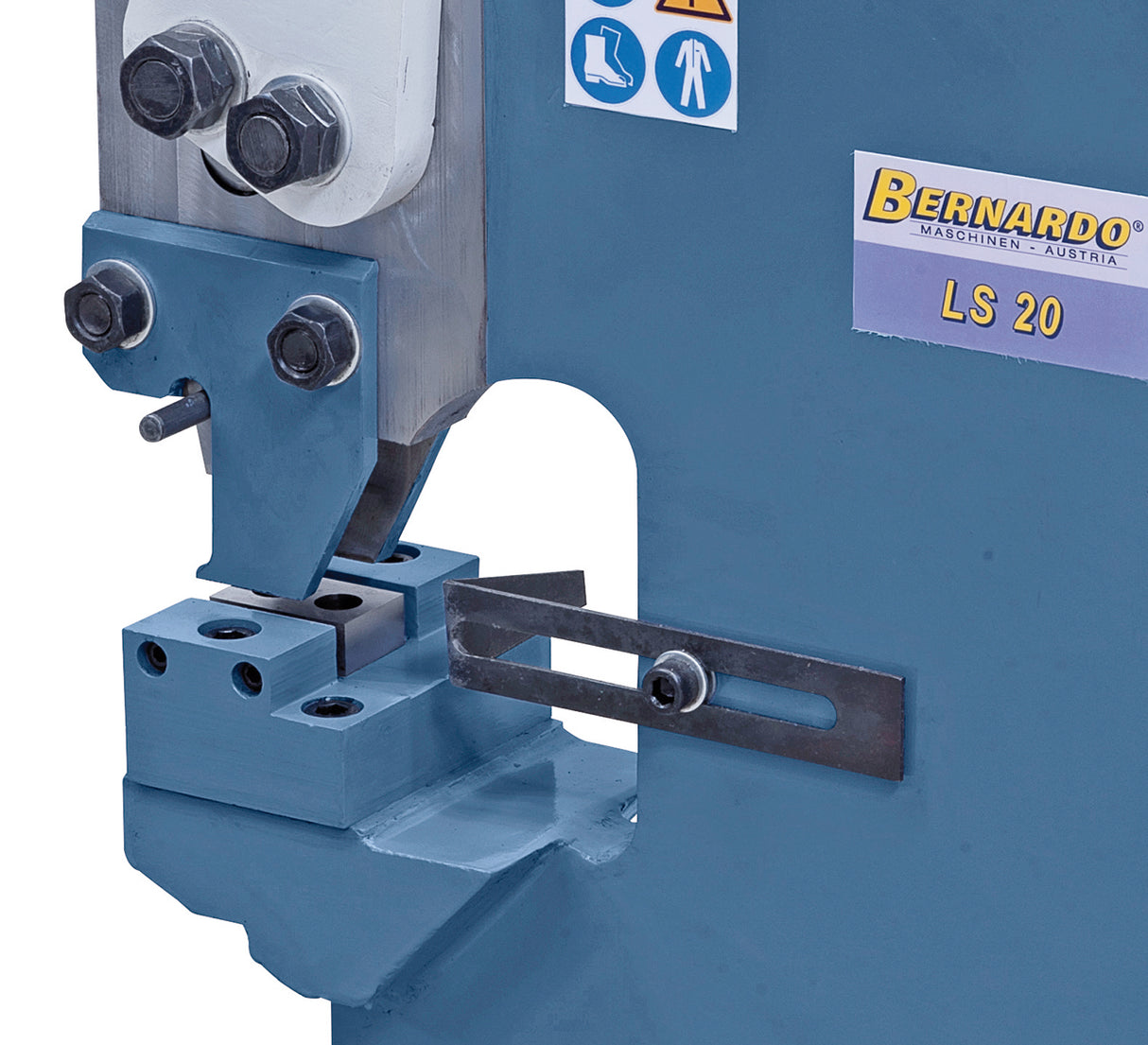

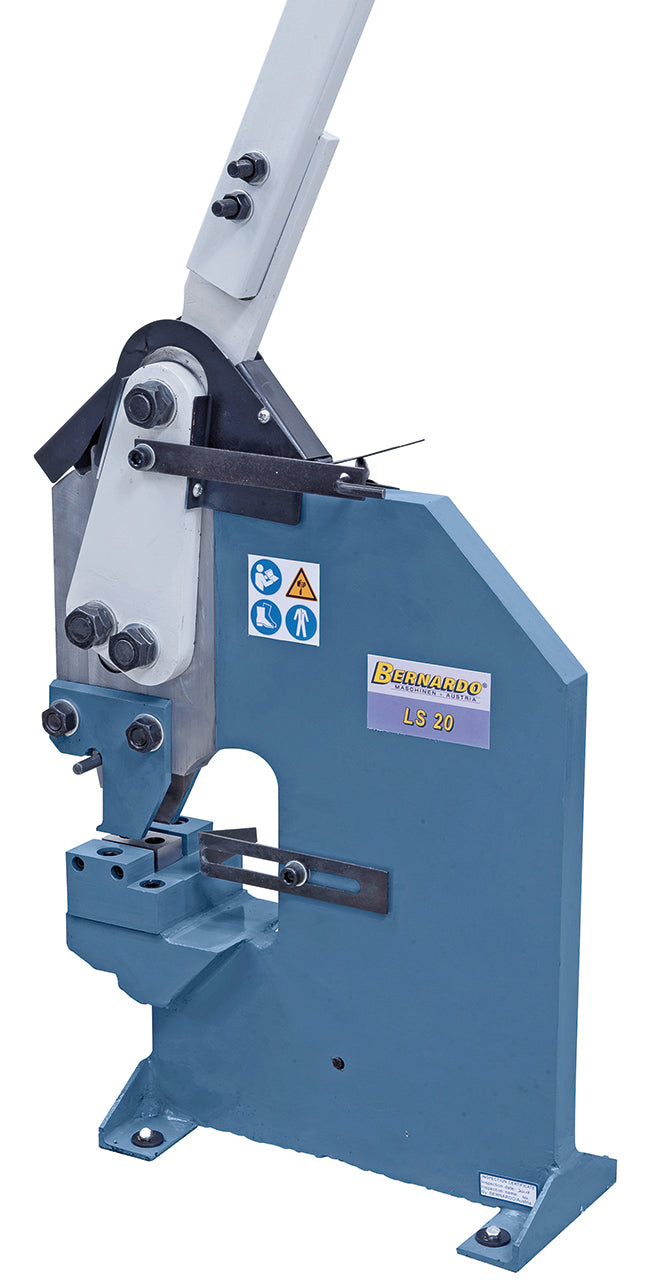

Bernardo LS 20 manuelle Stanzmaschine

Die Bernardo LS 20 ist eine manuelle Stanzmaschine für den professionellen Einsatz mit einer Kapazität von 8 mm, einem Ausladungsdurchmesser von 160 mm, Lochdurchmessern von 3–20 mm und einem Gewicht von 78 kg. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner. Maschinentyp: Mechanische Stanzmaschine Ausladungsdurchmesser: 160 mm Lochdurchmesser: 3–20 mm Max. Material: 8 mm

Maschinenabmessungen (B x T x H): 450 x 170 x 850 mm (mit Hebel)

Gewicht: 78 kg

Wer nutzt die LS 20 und wofür?

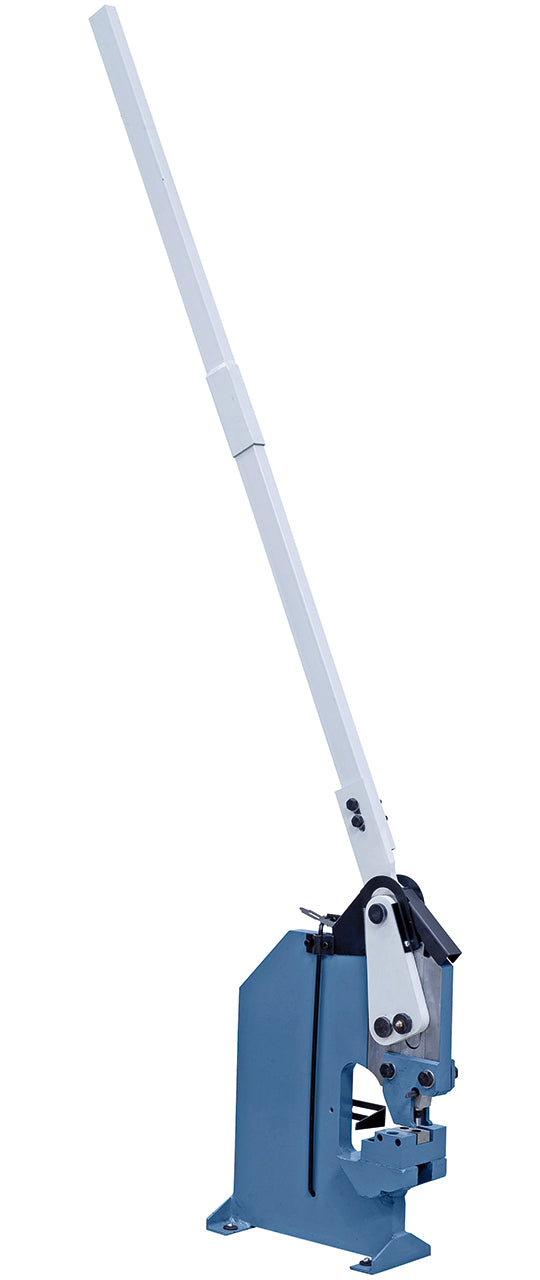

Metallverarbeiter, Schmiede und Elektromonteure verwenden die LS 20 zur schnellen und präzisen Herstellung von runden und geformten Löchern in Blechen. Der lange Hebel reduziert die Ermüdung des Bedieners.

Ihre Position im Bernardo-Sortiment

Die Bernardo LS 20 gehört zum Bernardo-Sortiment manueller Stanzmaschinen, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an den Kundendienst wenden. Auswahl.

Krollit Logistik und Support

Maschinen werden innerhalb von 5–9 Werktagen (7 Tage im Süden) versendet. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versendet. Italienischsprachiger Kundensupport steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Verwaltung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist die LS 20 geeignet?

Die LS 20 wird für folgende Berufsgruppen empfohlen:

• Metallverarbeitungsbetriebe, Schmieden und Werkstätten: Schnelles und präzises Bohren von runden und geformten Löchern in Blechen bis zur angegebenen Dicke.
• Industriemechaniker und Schaltschrankmonteure: Wiederholtes Bohren für Kabeleinführungen, Kabelverschraubungen, Steckverbinder und Lüfter in Schaltschränken.

Nicht geeignet für: Bleche mit einer Dicke über der Nennstärke (bei größeren Dicken verwenden Sie bitte hydraulische Stanzmaschinen mit höherer Stanzkraft).

Technische Daten

Maschinentyp	Mechanische Stanzmaschine
Ausladung	160 mm
Lochdurchmesser	3 – 20 mm
Max. Materialstärke	8 mm
Maschinenabmessungen (B x T x H)	450 x 170 x 850 mm (mit Hebel)
Gewicht	78 kg

Häufig gestellte Fragen

Welche Lochstärke und welchen Lochdurchmesser kann die LS 20 herstellen?

Siehe „Stanzkapazität“ und „Lochdurchmesser“ in der technischen Tabelle: Typischerweise Löcher von 3 bis 20 mm in Blechen bis zu 8 mm Stärke.

Die Kapazität bezieht sich auf Baustahl S235JR. Bei Edelstahl und gehärteten Stählen ist die maximale Materialstärke um 30–40 % zu reduzieren. Für Formlöcher oder Löcher mit einem Durchmesser von mehr als 20 mm empfiehlt sich der Einsatz hydraulischer Stanzmaschinen.

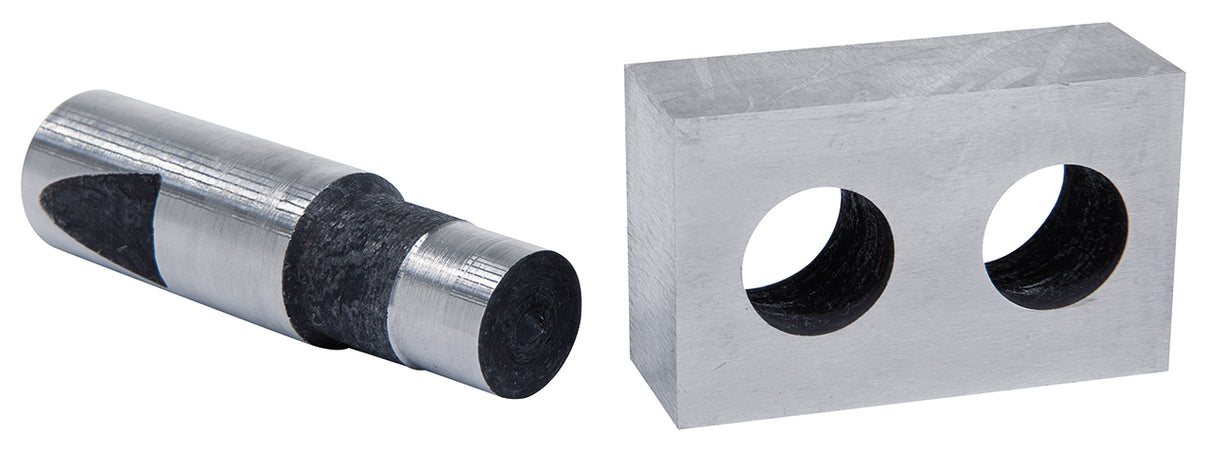

Ist der Stempel- und Matrizenwechsel schnell?

Ja, die professionellen Modelle von Bernardo (z. B. LS 20) ermöglichen einen schnellen Stempel- und Matrizenwechsel für höhere Produktionsvolumina.

Für eine effiziente Produktion ist es ratsam, die gängigsten Stempel vorrätig zu halten. Krollit liefert Original-Ersatzteile von Bernardo für alle Standarddurchmesser.

Verfügt die Maschine über einen Anschlag für Serienbohrungen?

Die professionellen Modelle sind mit einem verstellbaren Anschlag für Serienbohrungen ausgestattet.

Der Anschlag gewährleistet die Wiederholgenauigkeit der Lochposition bei mehreren Werkstücken, reduziert die Anreißzeiten und verbessert die Genauigkeit bei modularen Bauteilen.

Welchen nutzbaren Ausladungsdurchmesser hat die Maschine?

Siehe „Ausladung“ in der technischen Tabelle: typischerweise 160 mm für Tischgeräte, bis zu über 300 mm für Industriegeräte.

Die Ausladung ist der Abstand zwischen der Blechkante und dem Stanzpunkt. Eine größere Ausladung ermöglicht das Bohren in der Mitte breiter Bleche.

Ist eine feste Installation erforderlich?

Die Tischgeräte können auf einer stabilen Werkbank montiert werden; die Industriegeräte benötigen einen separaten Unterbau.

Für den intensiven Einsatz wird eine feste Montage auf einer Stahlwerkbank oder einem Stahlboden empfohlen. Krollit stellt eine technische Dokumentation für die korrekte Installation bereit.
