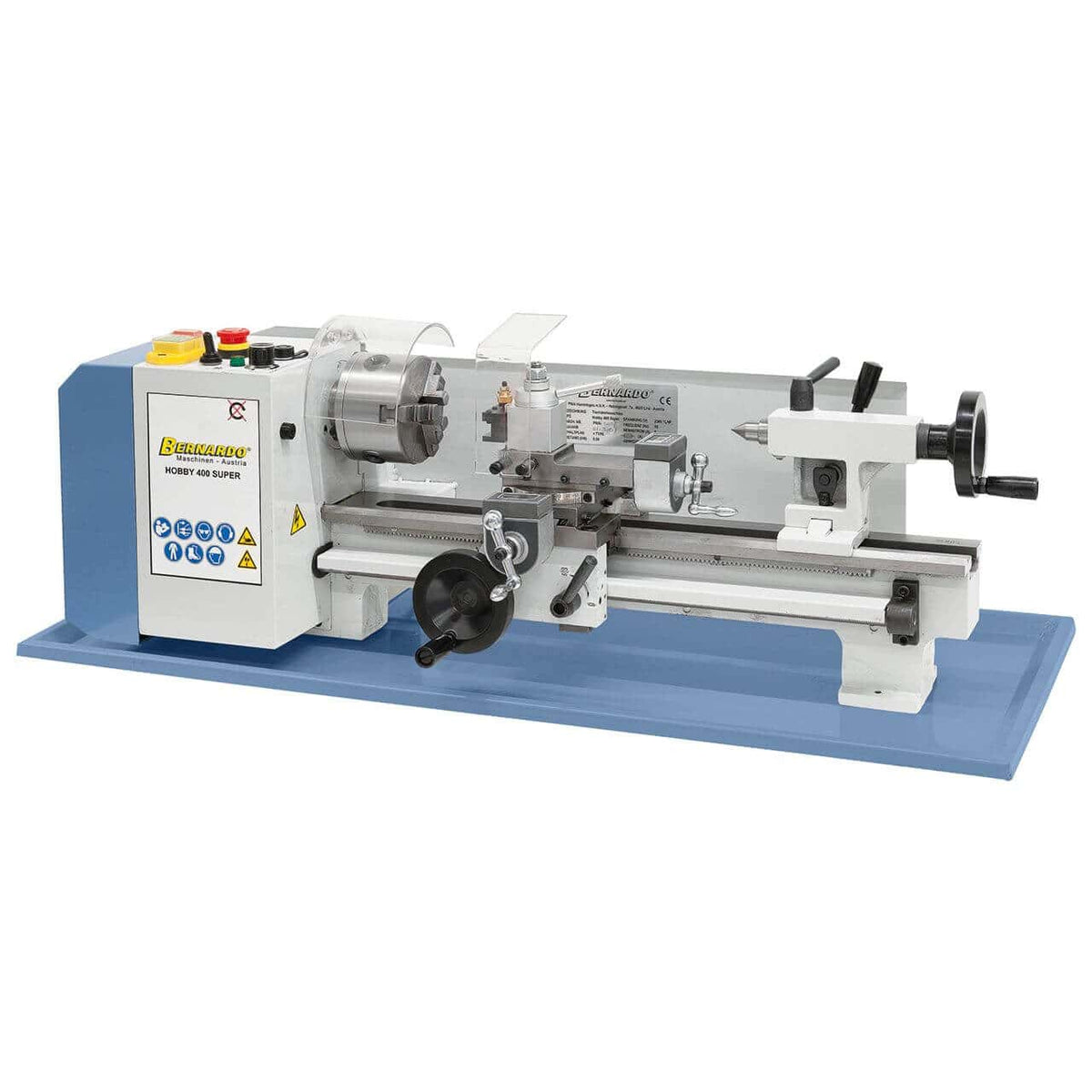

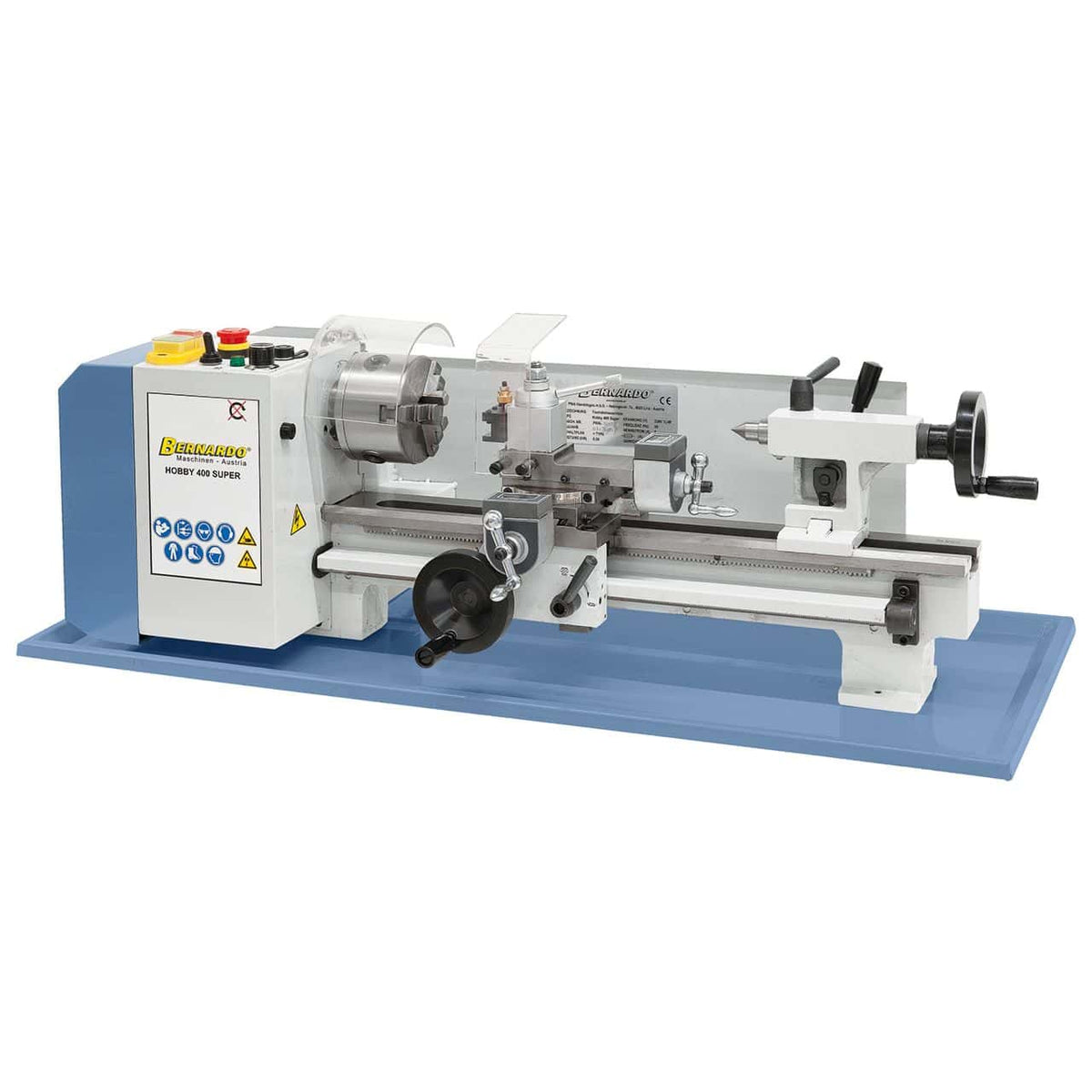

Die Bernardo Hobby 400 Super Tischdrehmaschine ist für ambitionierte Hobby-Dreher und kleine Werkstätten mit hohen Präzisionsansprüchen und einem digitalen Display konzipiert. Spitzenweite 400 mm, Spitzenhöhe 90 mm, Drehdurchmesser über Bett Ø 180 mm, Spindelbohrung Ø 20 mm, Kegel MT 3, Drehzahlbereich 100–2500 U/min (stufenlos einstellbar). Längsvorschub 0,1/0,2 mm/U. Metrische Gewinde (10) 0,4–2,0 mm. Selbstzentrierendes Spannfutter Ø 100 mm, Motorleistung 0,5 kW (S1 100 %) – 0,7 kW (S6 40 %) bei 230 V Einphasenstrom, Gewicht 50 kg, Abmessungen der Maschine 850 × 280 × 300 mm (ohne Untergestell). Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Spitzenabstand: 400 mm
-
Spitzenhöhe: 90 mm
-
Drehdurchmesser über Bett: Ø 180 mm
-
Spindelbohrung: Ø 20 mm, MT 3-Kegel
-
Drehzahlbereich: 100 – 2.500 U/min (stufenlos)
-
Selbstzentrierendes Spannfutter: Ø 100 mm
-
Längsvorschübe: 0,1 / 0,2 mm/U
-
Metrisch Gewinde: (10) 0,4 - 2,0 mm
-

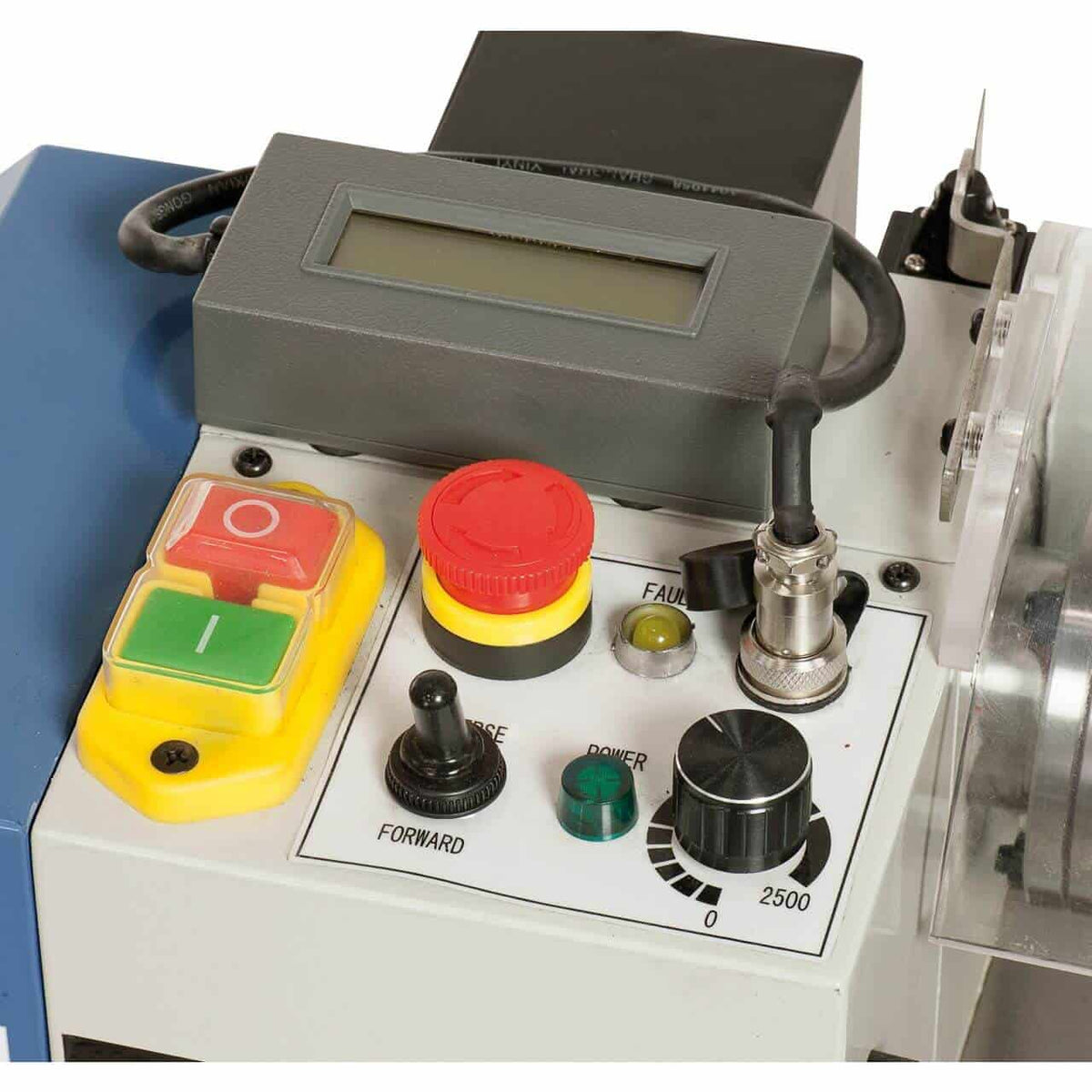

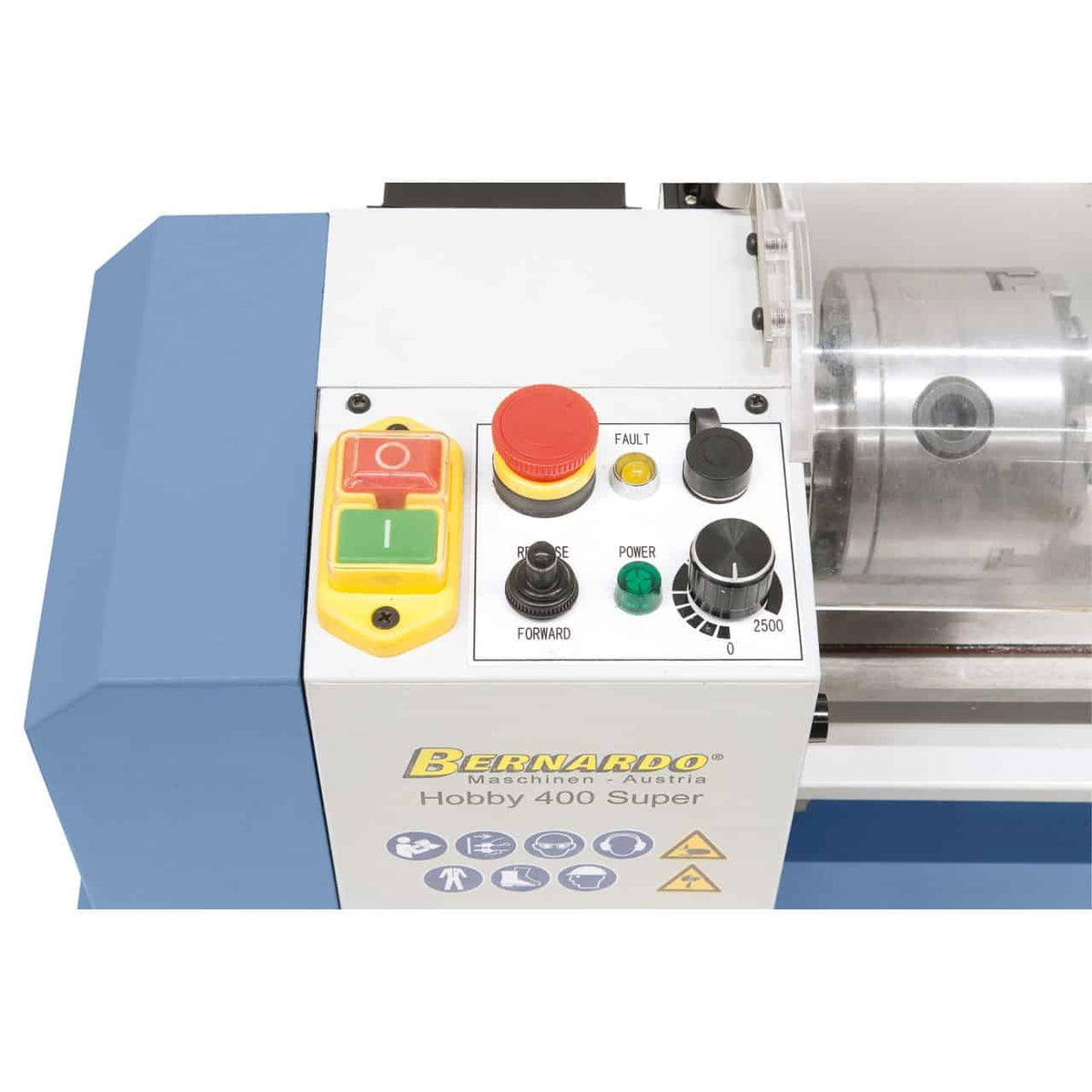

Digitalanzeige: Drehzahl + Kreuz- und Oberschlitten
-
Motor: 0,5 kW (S1) / 0,7 kW (S6) - 230 V Einphasenstrom
-
Gewicht: 50 kg
Wer nutzt die Hobby 400 Super und wofür?
Die Bernardo Hobby 400 Super ist eine Tischdrehmaschine der Mittelklasse aus dem Hobby-Sortiment mit einer Besonderheit: einer Digitalanzeige für Spindeldrehzahl und Position von Kreuz- und Oberschlitten. Das Modell Hobby 400 Super ist das Topmodell der Einsteiger-/Mittelklasse: 400 mm Spitzenweite (die größte unter den Kompaktmodellen), Gewicht 50 kg. Stufenlose Drehzahlregelung von 100 bis 2.500 U/min (einstufiger Bereich, einfacher als das mechanische Getriebe der 350 VD). Spindelbohrung Ø 20 mm, MT3-Kegel mit selbstzentrierendem Spannfutter Ø 100 mm (größer als bei der 350 mit Ø 80 mm). Schnellwechsel-Werkzeugrevolver (Größe 5-4) mit 4 Wendeschneidplatten. Leistungsstärkerer Motor als bei der 350 (0,50 kW S1 / 0,70 kW S6 gegenüber 0,35/0,50 kW bei der 350) für anspruchsvollere Bearbeitungen. Längsvorschübe 0,1 / 0,2 mm/U und 10-stufiges metrisches Gewinde (0,4–2,0 mm). Geeignet für fortgeschrittene Hobbybastler, kleine Werkstätten, technische Schulen mit Lehrwerkstätten und Restauratoren von mechanischen Bauteilen. Für den intensiven, täglichen Profieinsatz empfiehlt sich die Hobby 500-Baureihe (130 kg, 4-stufiger automatischer Vorschub, metrisches und zölliges Gewinde).
Ihre Position innerhalb der Bernardo-Baureihe
Die Hobby Bernardo-Metalldrehmaschinen sind nach Größe und technischen Spezifikationen gegliedert: Die Hobby 140 (140 mm Spitzenweite, Gewicht 14 kg) und die Hobby 250 (250 mm, 23 kg) sind Einsteiger-Minidrehmaschinen ohne Display mit einem 0,15-kW-Motor; die Hobby 350 VD (350 mm, 44 kg), die Hobby 350 VDM (M-Version mit zusätzlichem Revolver) und die Hobby 400 Super (400 mm, 50 kg) sind Mittelklassemodelle mit Digitalanzeige und Schnellwechselrevolver mit einem 0,35–0,50-kW-Motor; Die Hobby 500, erhältlich als 230-V-Einphasen- und 400-V-Drehstromversion (130 kg, 0,55 kW Motor), ist das Topmodell der Hobby-Reihe mit automatischem Vorschub, Gewindeschneiden und 6-stufiger Drehzahlregelung. Neben der Hobby-Reihe gibt es die Profi-Modelle (semiprofessionell, 200–500 kg) und die robusten Goliath-Industriedrehmaschinen (über 1.500 kg, 5–15 kW Motoren).
Die Hobby 400 Super ist das Mittelklassemodell: Sie verfügt über ein digitales Display für präzise Steuerung und einen Schnellwechsel-Revolver für hohe Produktivität. Für kleinere Werkstücke (Einsteigermodell) sind die Hobby-Modelle 140/250 deutlich günstiger. Für die Serienfertigung mit automatischem Vorschub und Gewindeschneiden ist die Hobby 500 die ideale Wahl.
Krollit Logistik und Support
Lieferung nach Bernardo in 5–9 Werktagen (7 Tage im Süden). Mit einem Gewicht von 50 kg kann die Drehmaschine von einer Person transportiert werden. Sie ist für die Aufstellung auf einer vorhandenen, stabilen Werkbank ausgelegt. Revolvereinsätze, zusätzliche selbstzentrierende Spannfutter, Ersatz-Stahlzahnräder, Zubehör und Original-Ersatzteile von Bernardo sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt. Kundensupport auf Italienisch ist verfügbar.
... Für wen ist die Hobby 400 Super geeignet?
| Profil |
Kompatibilität |
Design |
| Fortgeschrittener Hobbybastler / Kleinhandwerker |
Empfohlen |
Digitalanzeige für Drehzahl und Schlitten, Schnellwechselrevolver mit 4 Einsätzen. Schneller Werkzeugwechsel während der Bearbeitung. 400 mm Spitzenweite und 100 mm Spindeldurchmesser für mittelgroße bis große Werkstücke.
|
| Fachschule / Berufsbildungslabor |
Empfohlen |
Digitalanzeige für modernes Lehren: Die Schüler lernen, die Schlittenbewegungen digital abzulesen. Robuste Bauweise, geeignet für den intensiven Einsatz durch mehrere Bediener.
|
| Werkstatt mit Einzelanfertigung |
Geeignet |
Geeignet für Einzelstücke oder Kleinserien. Für die Serienfertigung mit automatischem Vorschub und Vollgewinden sind die Modelle Hobby 500 (130 kg) oder Profi (über 200 kg) optimal dimensioniert.
|
Nicht geeignet für: metrische + Zoll-Vollgewinde (die Hobby 500 mit 11 metrischen + 11 Zoll-Gewinden ist die richtige Wahl); intensive professionelle Dauernutzung (die Hobby 500 mit 130 kg Tragkraft ist optimal dimensioniert); sehr große Werkstücke (über Ø 180 mm auf dem Maschinentisch; die Hobby 500 mit Ø 220 mm ist die richtige Wahl).
Bearbeitungskapazität
| Spezifikation |
Wert |
| Spitzenabstand |
400 mm |
| Spitzenhöhe |
90 mm |
| Drehdurchmesser am Bett |
Ø 180 mm |
| Drehdurchmesser am Schlitten |
Ø 110 mm |
Spindel
| Spezifikation |
Wert |
| Spindelbohrung |
Ø 20 mm |
| Spindelbohrungskonus |
MT 3 |
| Selbstzentrierendes Spannfutter |
Ø 100 mm |
Drehzahl und Vorschübe
| Spezifikation |
Wert |
| Drehzahlbereich |
100 – 2.500 U/min (stufenlos) |
| Längsvorschübe |
0,1 / 0,2 mm/U |
Gewinde
| Spezifikation |
Wert |
| Metrische Gewinde |
(10) 0,4 – 2,0 mm |
Reitstock
| Angeben |
Wert |
| Reitstockbuchsenhub |
55 mm |
| Reitstock |
MT 2 |
Motor und Stromversorgung
| Angeben |
Wert |
| S1 Motorleistung 100 % |
0,5 kW |
| Motorleistung S6 40 % |
0,7 kW |
| Spannung |
230 V einphasig |
Digitalanzeige
| Spezifikation |
Wert |
| Drehzahlanzeige |
Digitales LCD-Display |
| Anzeige für Quer- und Oberwagen |
Digitalanzeige enthalten |
Abmessungen und Gewicht
| Angeben |
Wert |
| Maschinenabmessungen (L × B × H) |
850 × 280 × 300 mm (ohne Sockel) |
| Gewicht |
50 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Standardausstattung
- Bernardo Hobby 400 Super Drehmaschine

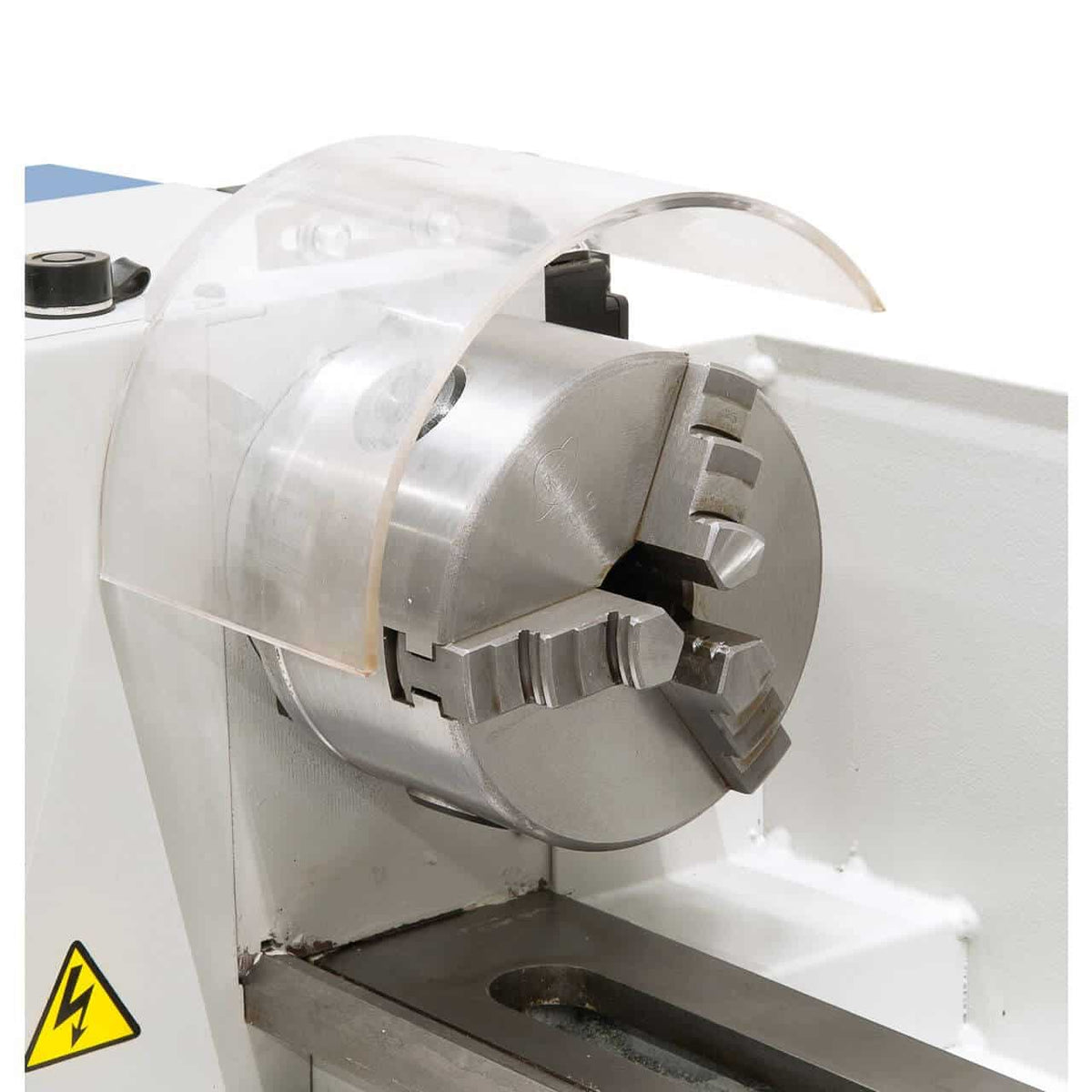

- Selbstzentrierendes Spannfutter Ø 100 mm
- Spindelschutz
- Schnellwechsel-Werkzeughalter (Größe 5-4) mit 4 Einsätze

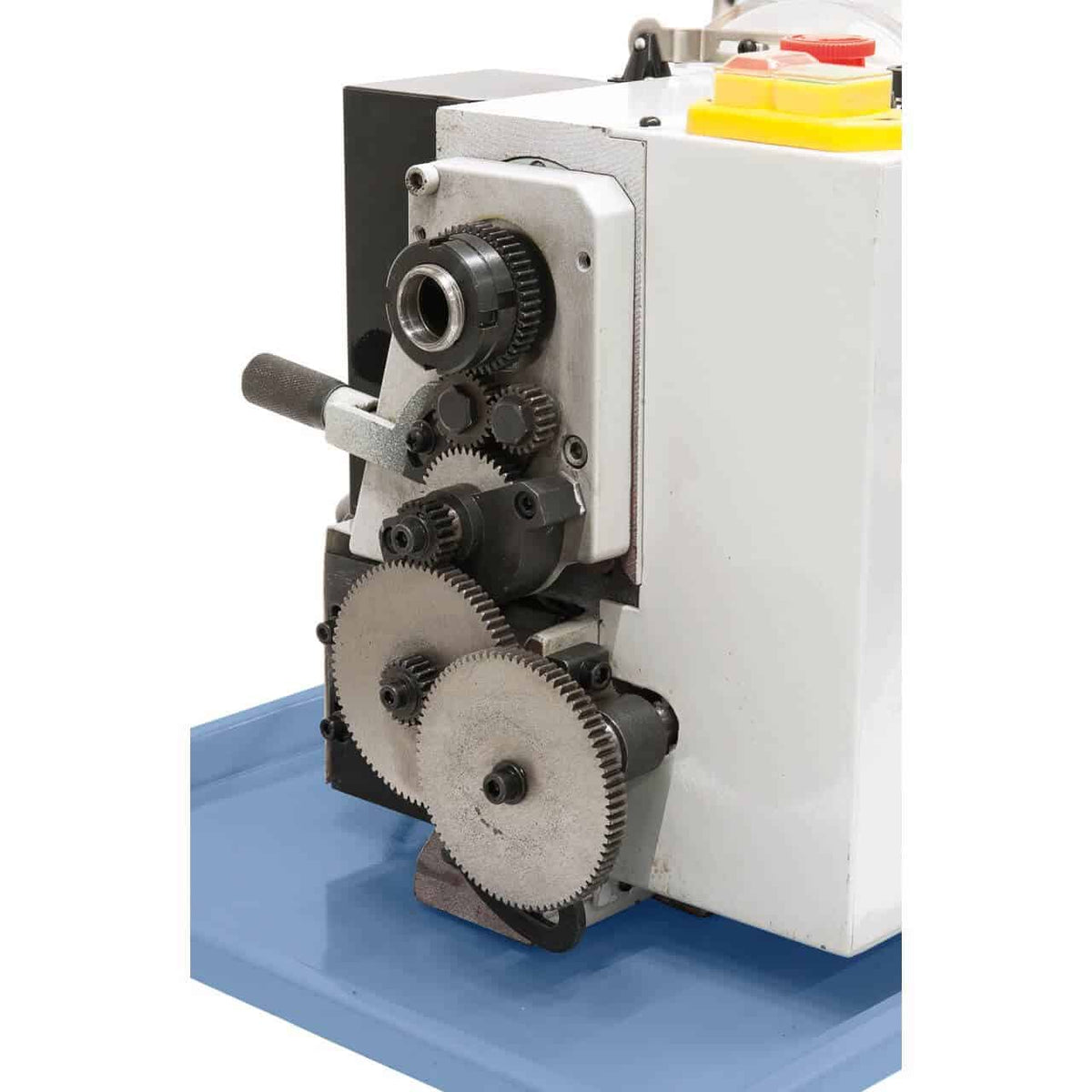

- Ersatz-Stahlzahnräder
- Spritzschutz
- Digitale Drehzahlanzeige

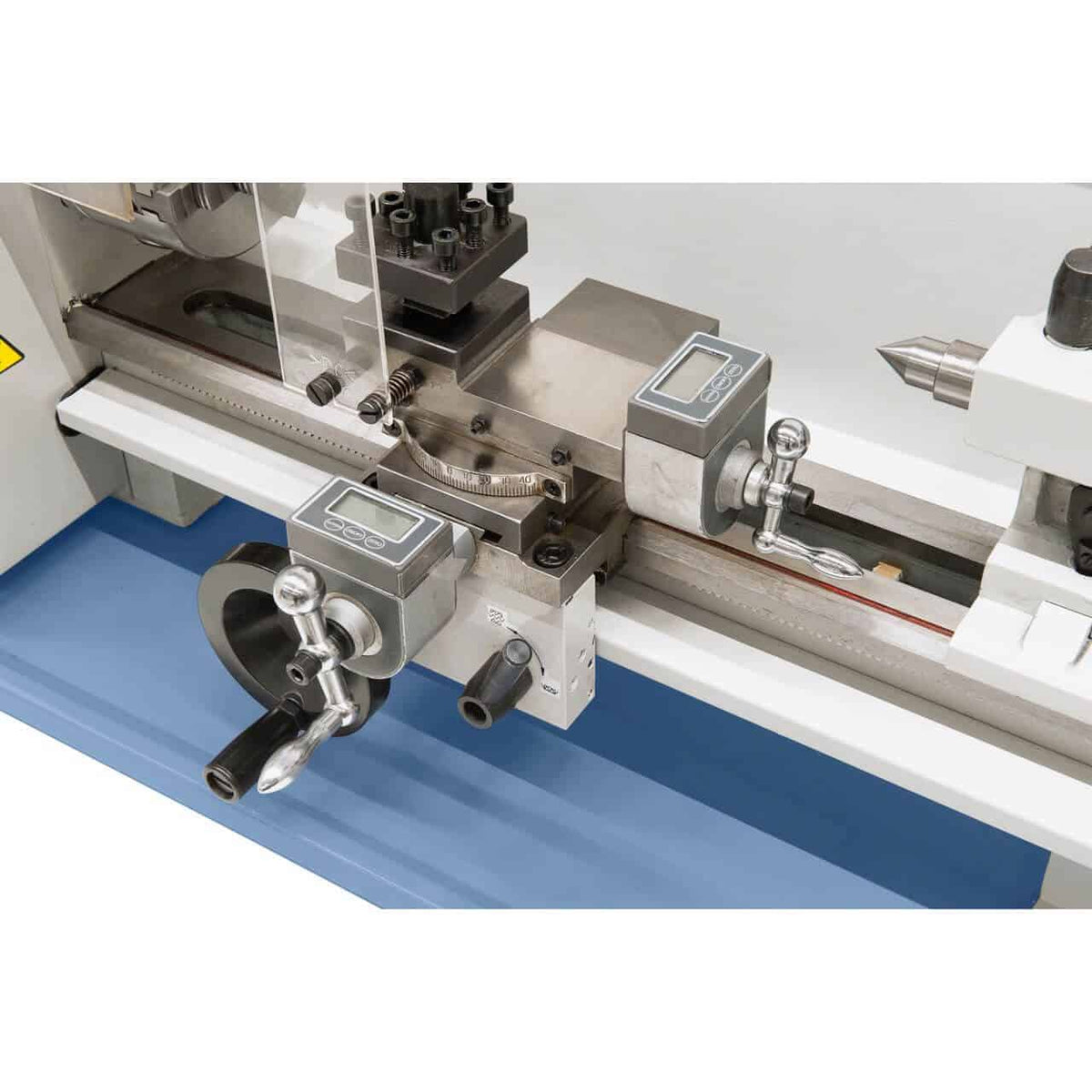

- Digitale Anzeige für Querschlitten und Oberschlitten
- Fester Reitstock
- Werkzeugsatz
- Bedienungsanleitung (Italienisch)
Häufig gestellte Fragen
Ist das 230-V-Einphasen-Netzteil wirklich professionell?
Für die Hobby-Reihe: Ja. Der Motor mit 0,5 kW (S1) bis 0,7 kW (S6) ist für den Dauerbetrieb mit 230 V Einphasenstrom ausgelegt. Die Maschine ist für fortgeschrittene Hobbyanwender und kleine Handwerksbetriebe ausgelegt, nicht für die intensive industrielle Fertigung.
Empfohlene Prüfungen vor der Installation: Stromleitung mit ausreichendem Querschnitt (mindestens 2,5 mm² Kabelquerschnitt), separater 16-A-Leitungsschutzschalter, 16-A-230-V-CE-Industriesteckdose (für den professionellen Einsatz einer Schuko-Steckdose vorzuziehen). Bei Werkstätten mit anderen gleichzeitig betriebenen Geräten (Kompressoren, Staubsauger) prüfen Sie bitte die verfügbare Leistung am Stromzähler. Für den intensiven industriellen Dauereinsatz wird eine Drehmaschine mit 400-V-Drehstrommotor empfohlen (z. B. die 400-V-Version der Hobby 500 oder der Profi-Reihe).
Welche Werkstücke kann ich mit der Hobby 400 Super bearbeiten?
Typische Werkstücke: Runddrehen von Wellen und Zylindern bis Ø 180 mm und einer Spitzenweite von 400 mm, Plandrehen, Einstechen, Anfasen und Verrunden, Gewindeschneiden (10) 0,4–2,0 mm metrisch. Typische Werkstoffe: Baustähle (Fe360, S235), legierte Stähle (C45, 39NiCrMo3), Aluminium und Leichtmetalle, Messing, Bronze, technische Kunststoffe.
Bearbeitungsgrenzen: Maximaler Bettdurchmesser 180 mm, Schlittendurchmesser 110 mm, Spindelbohrungsdurchmesser 20 mm (maximale Grenze für Durchgangsbohrungen). Für größere Werkstücke eignen sich die höherwertigen Modelle oder industriellen Drehmaschinen (Profi-Reihe 200–500 kg oder Goliath 1.500–3.500 kg). Für Hobby- oder Kleinwerkstätten ist sie für die meisten Standardanforderungen ausreichend dimensioniert.
Ist die Maschine bereits komplett ausgestattet oder wird weiteres Zubehör benötigt?
Die Maschine ist mit einer ausreichenden Standardausstattung für den sofortigen Einsatz versehen: 100-mm-Selbstzentrierfutter, Schnellwechsel-Werkzeugrevolver mit 4 Wendeschneidplatten, fester Reitstock, Spindelschutz, Spritzschutz und Werkzeugsatz.
Optionales Zubehör, das üblicherweise separat erworben wird: Selbstzentrierfutter mit verschiedenen Durchmessern für spezielle Werkstücke, Lünetten für lange Werkstücke, 4-Backen-Futter für nicht-zylindrische Werkstücke, zusätzliche Drehwerkzeugsätze (Schruppen, Schlichten, Gewindeschneiden, Bohren) und ein drehbarer Reitstock (falls die Maschine über einen festen Reitstock verfügt). Für die meisten Standard-Hobbyanwendungen ist die Basisausstattung ausreichend. Für spezielle Fertigungen oder Sonderteile empfiehlt sich passendes Zubehör.
Ist die stufenlos einstellbare Drehzahl von 100–2.500 U/min für alle Materialien geeignet?
Ja, für Hobby/kleine Werkstätten.
Der Drehzahlbereich von 100–2.500 U/min deckt alle typischen Anforderungen ab: niedrige Drehzahl (100–300 U/min) für harte Werkstoffe und große Werkstücke, Standarddrehzahl (500–1.500 U/min) für das Drehen von Baustählen und hohe Drehzahl (1.800–2.500 U/min) für die Schlichtbearbeitung weicher Werkstoffe und kleiner Werkstücke.
Die optimale Drehzahl hängt ab von: Werkstoff (Baustähle 80–150 m/min, Hartstähle 50–80 m/min, Aluminium 200–400 m/min), Werkstückdurchmesser (die Schnittgeschwindigkeit muss konstant sein) und Bearbeitungsart (Schruppen bei niedrigeren Drehzahlen, Schlichten bei höheren Drehzahlen). Für die Serienproduktion empfiehlt es sich, die optimalen Drehzahlen in einem Arbeitsblatt zu dokumentieren.
Kann ich die Hobby 400 Super auf jeder Werkbank aufstellen?
Ja, auf stabilen Werkbänken mit einer Tragfähigkeit, die das Gewicht der Maschine (50 kg) plus Werkstücke übersteigt. Die Werkbank muss stabil und eben sein: Eine instabile Werkbank verursacht Vibrationen beim Drechseln und beeinträchtigt die Präzision.

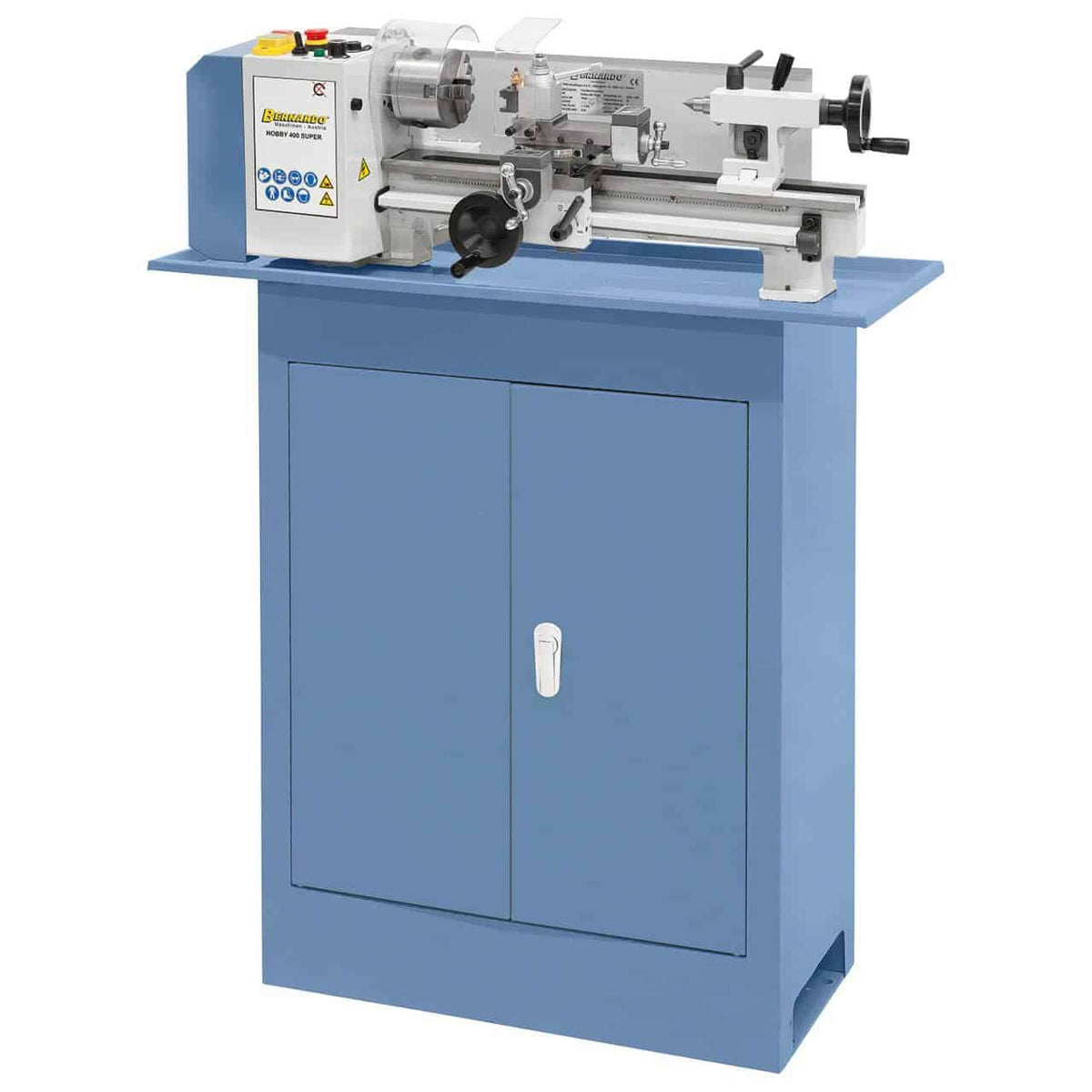

Für Heimwerkstätten oder Schulen empfiehlt sich eine stabile Holzbearbeitungswerkbank (z. B. WB 1500 Hobby oder WB 2000 Hobby aus der Bernardo-Reihe) mit einer massiven Buchenholzplatte. Für fortgeschrittene Hobbyanwender ist ein spezielles Drechselbankgestell (aus Stahlblech) für mehr Stabilität ratsam. Wichtig: Die Maschine muss mit Durchgangsschrauben durch die dafür vorgesehenen Löcher im Gestell an der Werkbank befestigt werden, um ein Verrutschen während der Bearbeitung zu verhindern.
