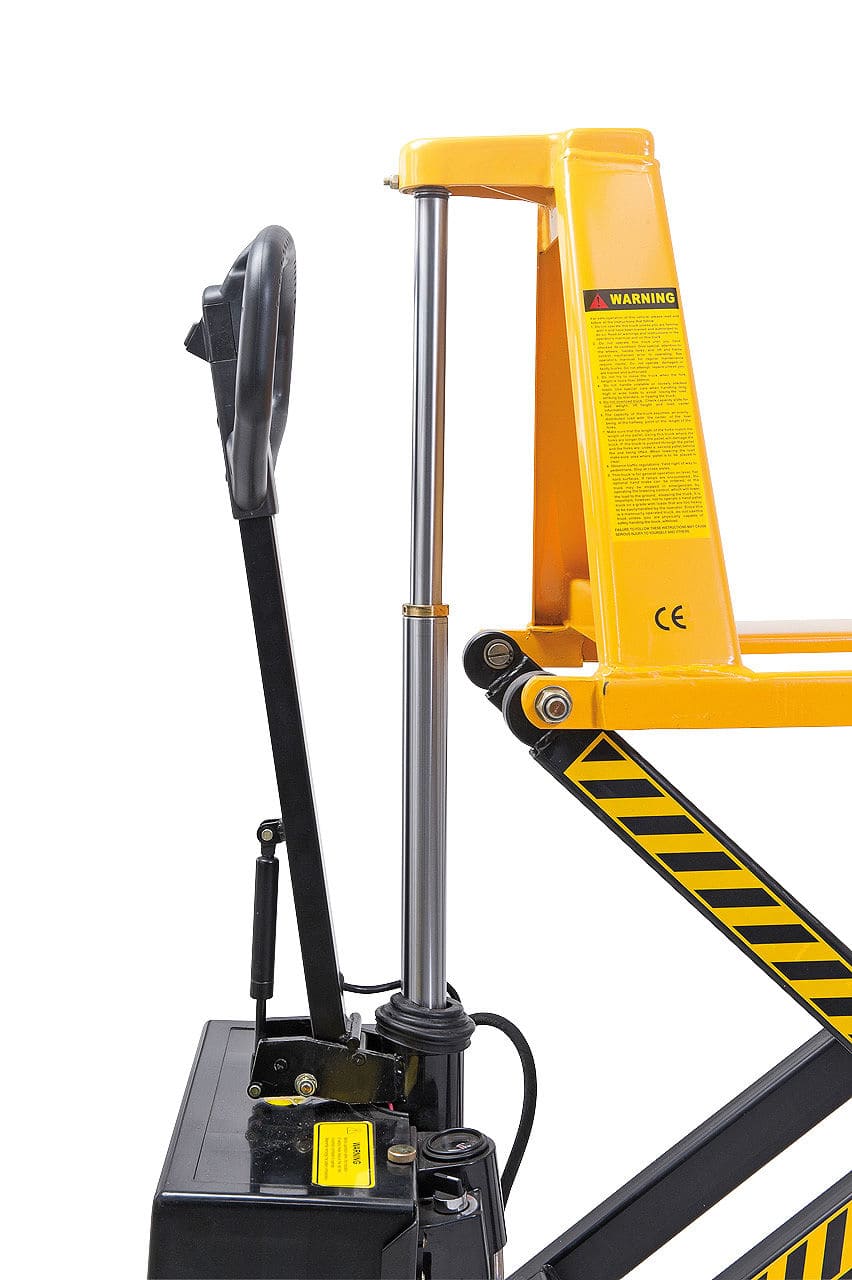

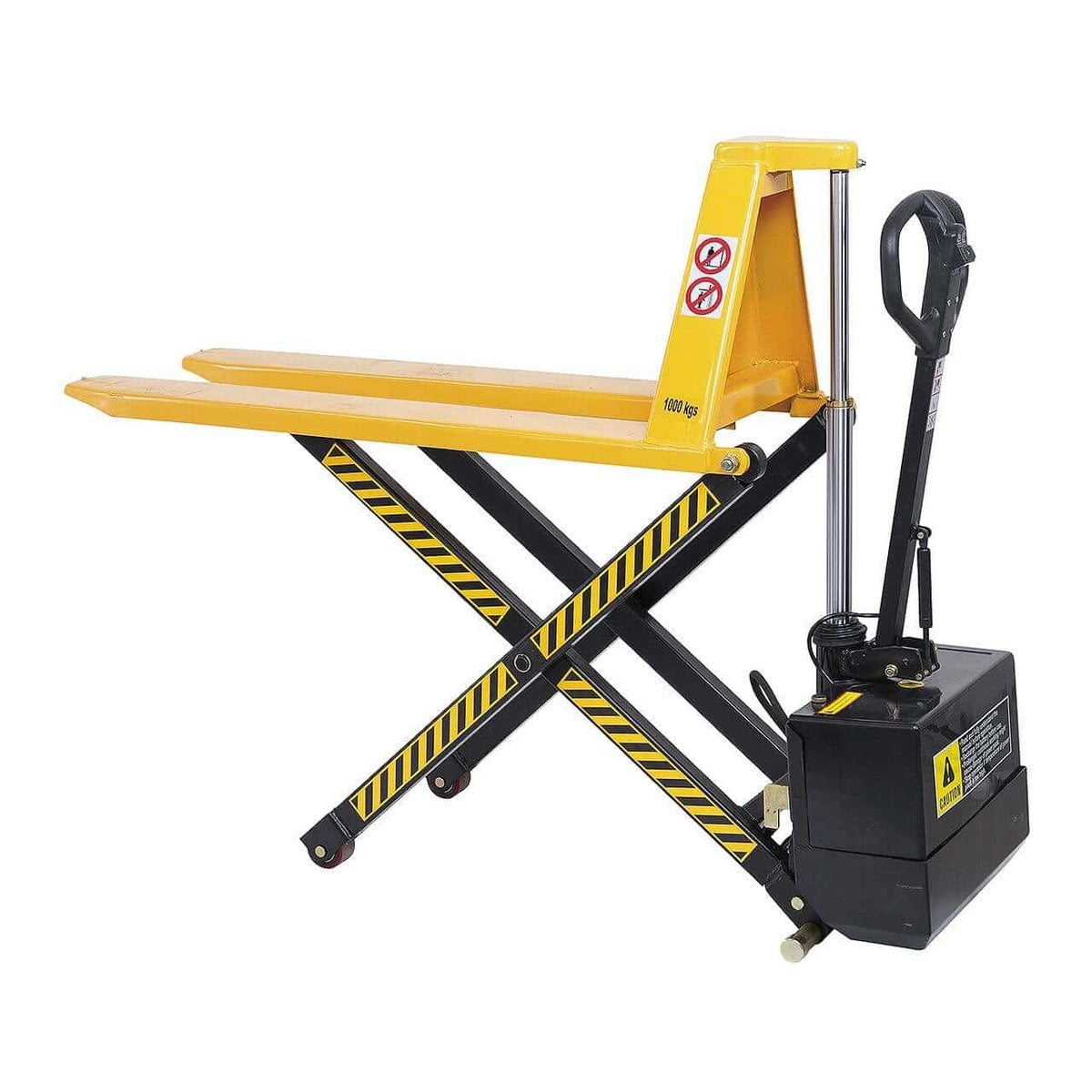

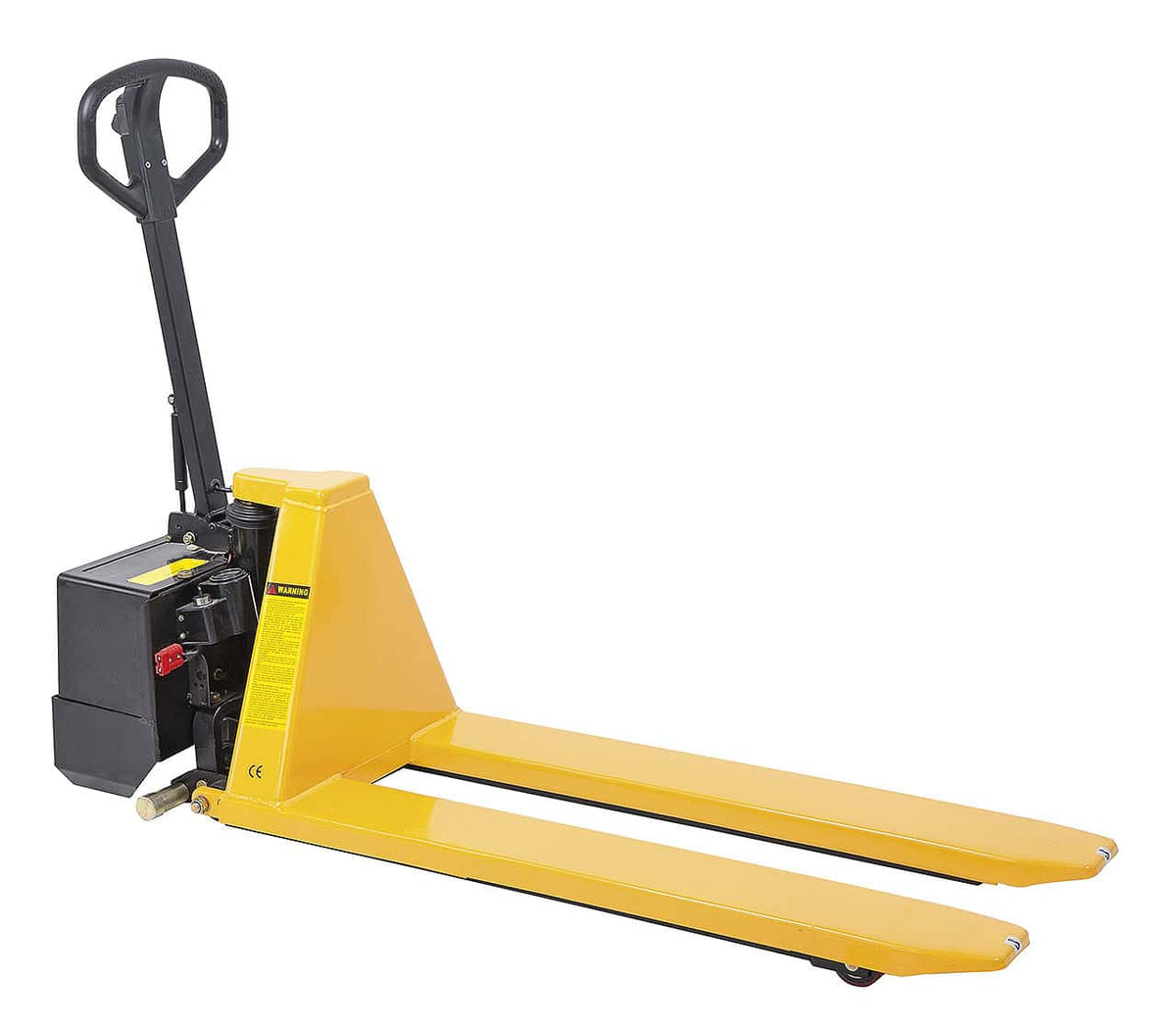

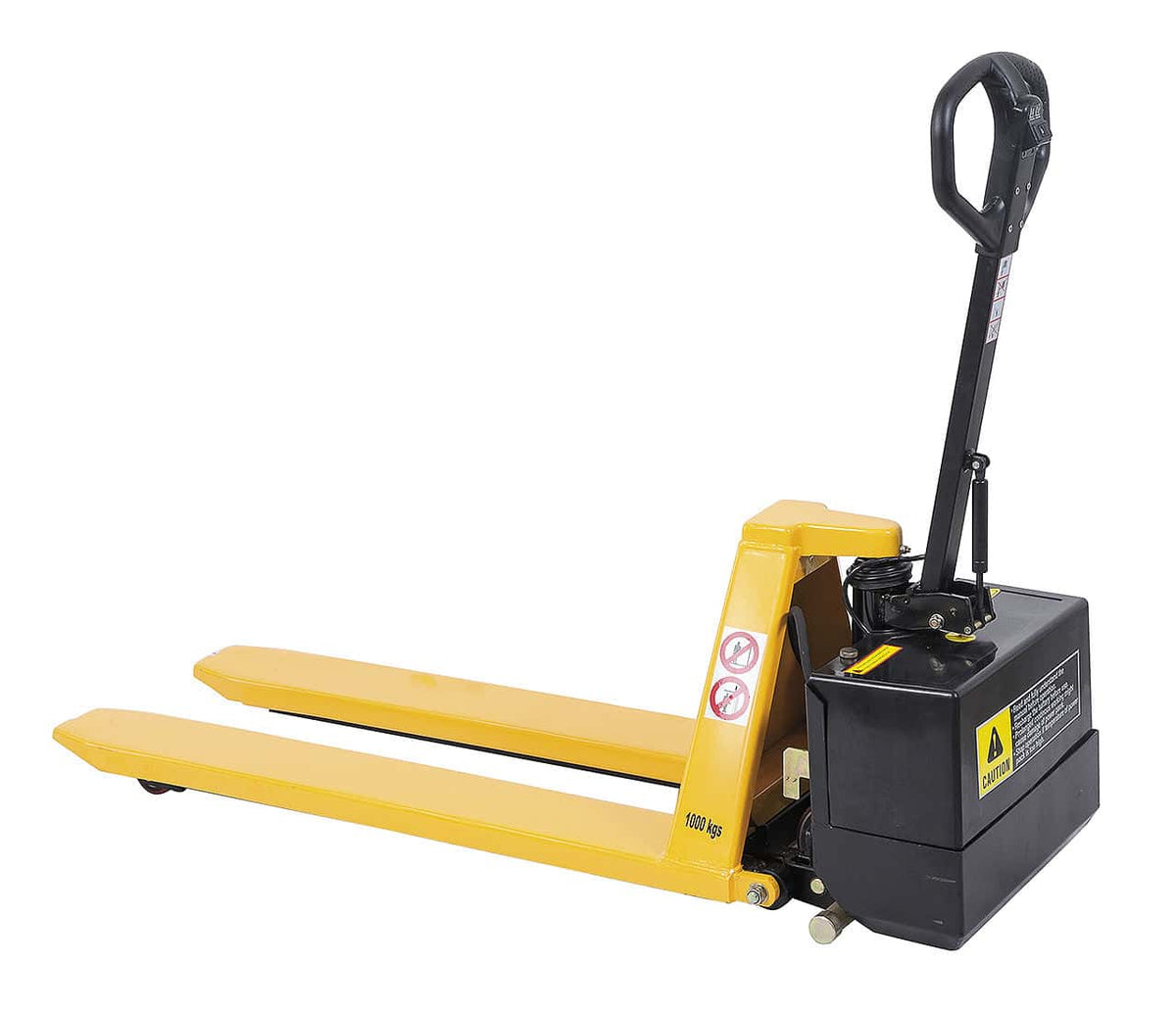

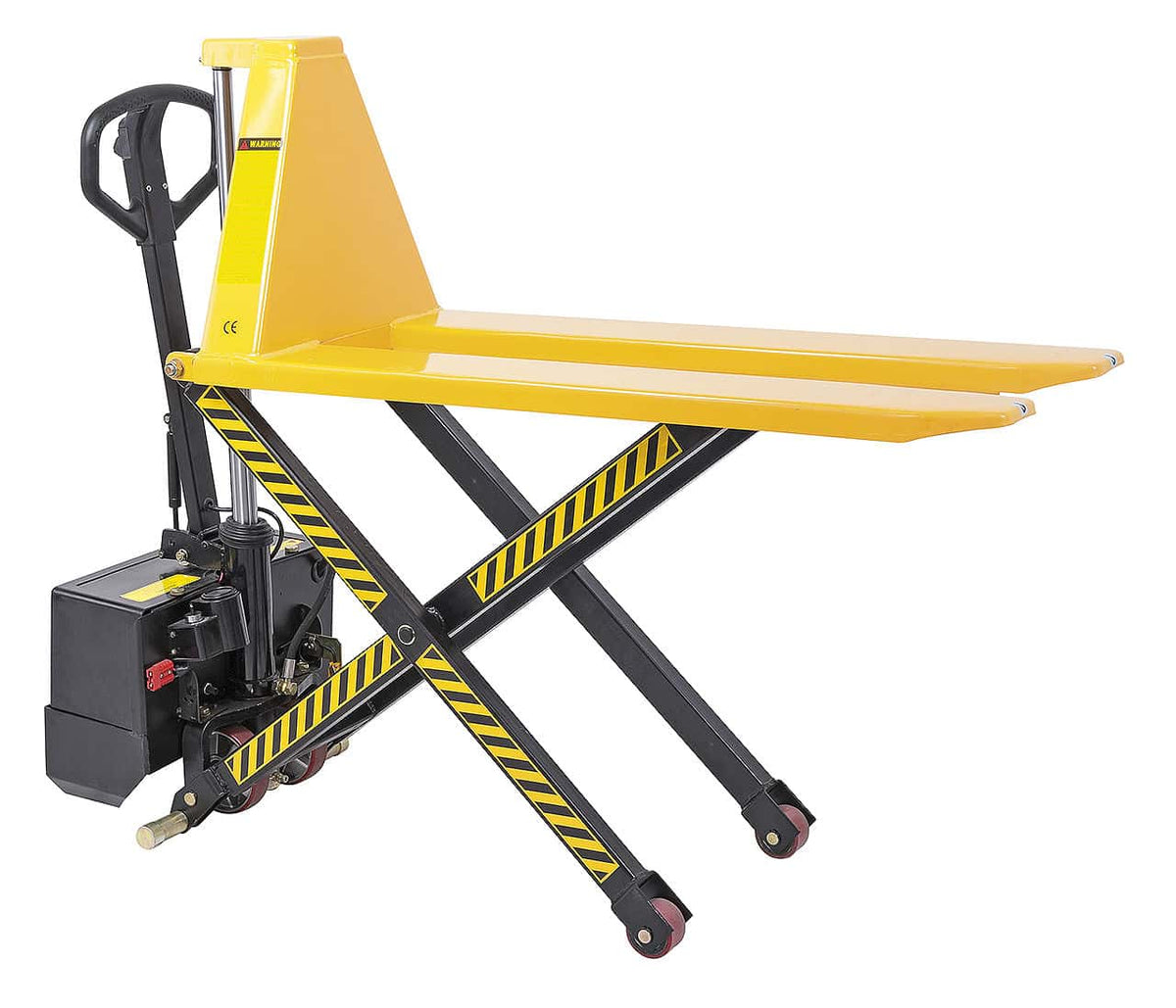

Der elektrische Plattformhubwagen Bernardo SHW 1000 ET ist ein Kombigerät aus manuellem Hubwagen und Hubtisch mit elektrohydraulischer Hubfunktion. Er bietet eine Tragfähigkeit von 1.000 kg, eine minimale Gabelhöhe von 85 mm, eine maximale Gabelhöhe von 800 mm, eine Gabellänge von 1.140 mm und eine Gesamtgabelbreite von 520 mm. Besondere Merkmale: serienmäßiger Schnellhub mit automatischer Umschaltung auf Normalhub bei Lasten über 150 kg, automatische Senkgeschwindigkeitsregelung über Hydraulikventil, vordere Stützbeine und verstellbare Stabilisatoren, die sich automatisch ausfahren, sobald die Gabeln 420 mm erreichen. Die Gabeln bestehen aus 4 mm starkem Stahlblech, der Akku hat eine Kapazität von 70 Ah/12 V, das Nettogewicht beträgt 140 kg. Er entspricht der Norm EN 1757-4. Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Maximale Tragfähigkeit: 1.000 kg
-
Maximale Hubhöhe: 800 mm
-
Minimale Gabelhöhe: 85 mm
-
Gabellänge: 1140 mm
-
Automatische Schnellhubfunktion: Für Lasten unter 150 kg
-
Automatische Stützbeine: Fahren automatisch bis 420 mm aus
-
Batterie: 70 Ah / 12 V
-
Nettogewicht: 140 kg
Für wen geeignet? Der SHW 1000 ET und wofür er gut ist
Der Bernardo SHW 1000 ET ist ein Hybrid-Hubwagen mit Hubtisch: Er dient als Hubwagen für die horizontale Palettenhandhabung und bietet gleichzeitig eine elektrohydraulische Hubfunktion bis zu 800 mm, um die Last auf eine ergonomische Arbeitshöhe zu bringen. Wichtige Konstruktionsmerkmale: Die standardmäßige Schnellhubfunktion ist für Lasten unter 150 kg automatisch aktiv (für die schnelle Handhabung leichter Lasten); bei höheren Lasten schaltet sie automatisch auf normales Heben um (langsamer, aber sicherer für schwere Lasten). Das automatische Stabilisierungsbeinsystem fährt bei einer Gabelhöhe von 420 mm bis zum Boden aus und bildet so eine stabile Standfläche, die ein Umkippen bei Arbeiten in der Höhe verhindert. Die automatische Senkgeschwindigkeitsregelung über ein Hydraulikventil hält die Geschwindigkeit unabhängig von der Last konstant und verhindert ein zu schnelles Absenken, das die Last beschädigen könnte. Er entspricht der Norm EN 1757-4 für Hubwagen mit Hubtisch. In den Werkstätten unserer Kunden kommt der SHW 1000 ET zum Einsatz: in Maschinenbaubetrieben für die ergonomische Positionierung von Teilen auf der Werkbank, in Montagelinien für die Handhabung und Positionierung von Bauteilen, in Karosseriewerkstätten zum Aufladen von Türen und Motorhauben auf Transportwagen sowie in Kommissionierlagern.
Seine Position im Sortiment
Das Bernardo-Sortiment an elektrischen Hubwagen umfasst das Modell SHW 1000 ET als Standardausstattung. Unterschiede zu anderen Bernardo-Produkten: RHW-Hubwagen sind manuell für zylindrische Coils; EHS-Stapler sind elektrisch für die mehrstöckige Palettenlagerung; EDS-Stapler sind Schwerlaststapler mit eigenem Fahrmotor. Der SHW ist ein Spezialprodukt: ein elektrischer Hubtisch für die ergonomische Positionierung von Teilen (nicht für die Lagerung in großen Höhen). Für mehrstöckige Lageranwendungen verwenden Sie die EHS- oder EDS-Stapler. Für die horizontale Handhabung von Standardpaletten eignet sich ein kostengünstiger manueller Hubwagen. Der SHW ist für Anwendungen konzipiert, bei denen Lasten bis zu einer Höhe von 800 mm für Arbeiten auf der Werkbank gehoben werden müssen.
Krollit Logistik und Support
Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage in den Süden). Die SHW 1000 ET mit einem Gewicht von 140 kg wird auf einer Schutzpalette versendet. Die Maschine wird mit einem 70-Ah-/12-V-Akku und Ladegerät geliefert. Original-Ersatzteile von Bernardo (Akkus, Hydrauliksysteme, Räder) sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Kundensupport auf Italienisch verfügbar.
Für wen ist die SHW 1000 ET geeignet?
| Profil |
Kompatibilität |
Grund |
| Begeisterter Hobbybastler |
Nicht geeignet |
Industriewerkzeug für ergonomische Werkstückpositionierung: Nur für den professionellen Einsatz. |
| Mechanische Werkstatt mit Tischarbeitsplätzen |
Empfohlen |
Positionierung von Werkstücken in einer Höhe von 800 mm für ergonomische Bearbeitung. Schnellhub für leichte Lasten, Normalhub für schwere Lasten, automatisch.
|
| Kommissionierlager / Montagelinie |
Empfohlen |
Transport von Bauteilen zwischen Arbeitsstationen mit elektrohydraulischen Hubvorrichtungen. Entspricht EN 1757-4 für den professionellen Standardeinsatz.
|
Nicht geeignet für: mehrstufige Lagerung in Hochregalen (Hubhöhe begrenzt auf 800 mm; EHS- oder EDS-Stapler entsprechend dimensionieren); Handhabung von Lasten über 1.000 kg (Übergröße); Anwendungen, die nur horizontale Palettenhandhabung erfordern (ein Standard-Handhubwagen ist wirtschaftlicher).
Tragfähigkeit
| Spezifikation |
Wert |
| Maximale Tragfähigkeit |
1.000 kg |
| Minimale Gabelhöhe |
85 mm |
| Maximale Hubhöhe |
800 mm |
Gabel
| Spezifikation |
Wert |
| Gabellänge |
1140 mm |
| Gesamtbreite der Gabel |
520 mm |
| Gabelmaterial |
4 mm Stahlblech |
Elektrisches System
| Spezifikation |
Wert |
| Batterie |
70 Ah / 12 V |
| Ladegerät |
8 Ah / 12 V |
Sicherheit Merkmale
| Spezifikation |
Wert |
| Automatischer Schnellhub |
Für Lasten unter 150 kg |
| Automatische Stabilisierungsbeine |
Auszug bis 420 mm |
| Absenkgeschwindigkeitsregelung |
Automatisches Hydraulikventil |
Abmessungen
| Spezifikation |
Wert |
| Abmessung C |
600 mm |
| Abmessung E |
530 mm |
| Abmessung H |
1250 mm |
| Nettogewicht |
140 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Referenznorm |
EN 1757-4 (Hubwagen mit Hebebühne) |
Standardausstattung
- Elektrische Plattformhebebühne Bernardo SHW 1000 ET
- Integrierter 70-Ah-/12-V-Akku
- Ladegerät 12 V, 8 Ah/12 V
- Gabelzinken aus 4 mm starkem Stahlblech
- Automatische Stabilisierungsbeine
- Bedienungsanleitung (Italienisch)
- Konformitätsdokumentation gemäß EN 1757-4
Häufig gestellte Fragen
Was bedeutet „automatisches Schnellheben für Lasten unter 150 kg“?
Das Hydrauliksystem verfügt über zwei Modi: Schnellhub (4–5 Sekunden bis zur maximalen Hubhöhe bei leichten Lasten) und Normalhub (10–15 Sekunden bei schweren Lasten). Der Wechsel erfolgt automatisch, sobald der Lastsensor ein Gewicht von über 150 kg erkennt.
Der Vorteil liegt in der gesteigerten Produktivität bei gemischten Arbeitsgängen mit überwiegend leichten Lasten (einzelne Werkstücke, leere Behälter, Hilfsmaterialien): Der Schnellhubmodus reduziert die Hubzeit im Vergleich zum Normalmodus um das 2- bis 3-Fache. Bei schweren Lasten wird aus Sicherheitsgründen automatisch der Normalmodus aktiviert.
Wie funktionieren die automatischen Stützbeine?
Sobald die Gabeln eine Höhe von 420 mm erreichen, fahren zwei mechanische Stützbeine automatisch zum Boden aus und bilden so eine stabile Standfläche, die ein Umkippen des Staplers bei Arbeiten in der Höhe verhindert.
Ohne Stützbeine ist der Hubwagen bei Arbeiten in der Höhe mit Lasten nahe der maximalen Tragfähigkeit instabil. Die automatischen Stützbeine werden nur bei Bedarf (ab 420 mm) aktiviert und beim Absenken wieder eingefahren. Dadurch bleibt die volle Manövrierfähigkeit bei Arbeiten in geringer Höhe erhalten. Ein entscheidendes Merkmal für Anwendungen, bei denen der Bediener mit einer hängenden Last arbeitet (Feinjustierung, Qualitätskontrolle, manuelle Bearbeitung).
Was genau bietet die Einhaltung der EN 1757-4?
Die EN 1757-4 ist die europäische Norm für manuelle Hubwagen mit Hebebühnen. Sie definiert die Anforderungen an die mechanische Sicherheit (Strukturfestigkeit, Stabilität unter Last), die hydraulische Sicherheit (Geschwindigkeitsregelung, Sicherheitssystem im Fehlerfall) und die Kennzeichnung. Die Einhaltung ist für den professionellen Einsatz in Europa verpflichtend.
Die CE-Kennzeichnung bescheinigt die Konformität mit der Maschinenrichtlinie 2006/42/EG, die sich auf die harmonisierte Norm EN 1757-4 bezieht. Für Sicherheitsinspektionen am Arbeitsplatz (Arbeitsaufsicht, INAIL, HSE-Inspektionen) ist es unerlässlich, die mit der Maschine gelieferten Konformitätsdokumente aufzubewahren. Für intensive Nutzung wird eine jährliche Inspektion durch qualifiziertes Fachpersonal empfohlen.
Wie lange hält der Akku im täglichen Gebrauch?
Die typische Akkulaufzeit beträgt 6–8 Stunden Betriebsdauer im normalen täglichen Gebrauch (gemischtes Heben). Eine vollständige Ladung dauert mit dem mitgelieferten Ladegerät ca. 8 Stunden.
Die tatsächliche Akkulaufzeit hängt von der Arbeitsintensität und dem durchschnittlichen Gewicht der Lasten ab: Bei kontinuierlicher intensiver Nutzung reduziert sie sich auf 4–5 Stunden; bei intermittierender Nutzung kann sie sich auf 10–12 Stunden verlängern. Akkus sind Verschleißteile mit einer typischen Lebensdauer von 3–5 Jahren im normalen täglichen Gebrauch. Original Bernardo Ersatzakkus sind ab Lager verfügbar.
Kann der SHW als Standard-Hubwagen verwendet werden?
Ja. Bei abgesenkten Gabeln (85 mm) dient der SHW als manueller Hubwagen für den horizontalen Transport von Standard-EUR-Paletten (1200 × 800 mm) oder ähnlichen Industriepaletten. Der elektrische Hubmechanismus ist eine Zusatzfunktion, kein Ersatz.
Der Vorteil des SHW gegenüber einem rein manuellen Hubwagen liegt in seiner Doppelfunktion: horizontaler Transport (Hubwagen) und ergonomisches Heben (Hubtisch). Der Nachteil ist sein höheres Gewicht (140 kg gegenüber 60–80 kg bei einem Standard-Hubwagen), wodurch der Transport über längere Strecken mehr Kraftaufwand erfordert. Für Anwendungen, die ausschließlich den horizontalen Transport betreffen, ist ein Standard-Hubwagen wendiger.
