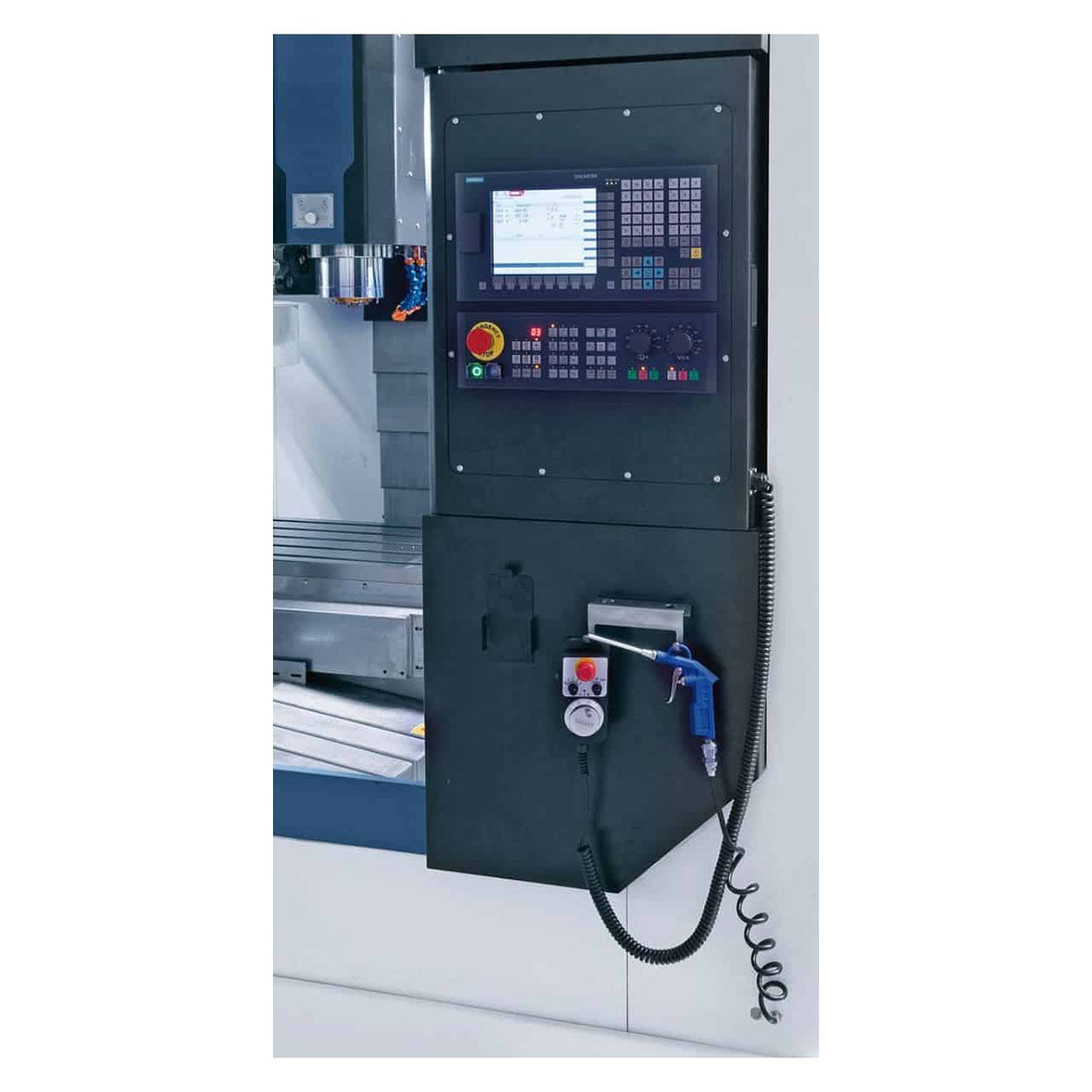

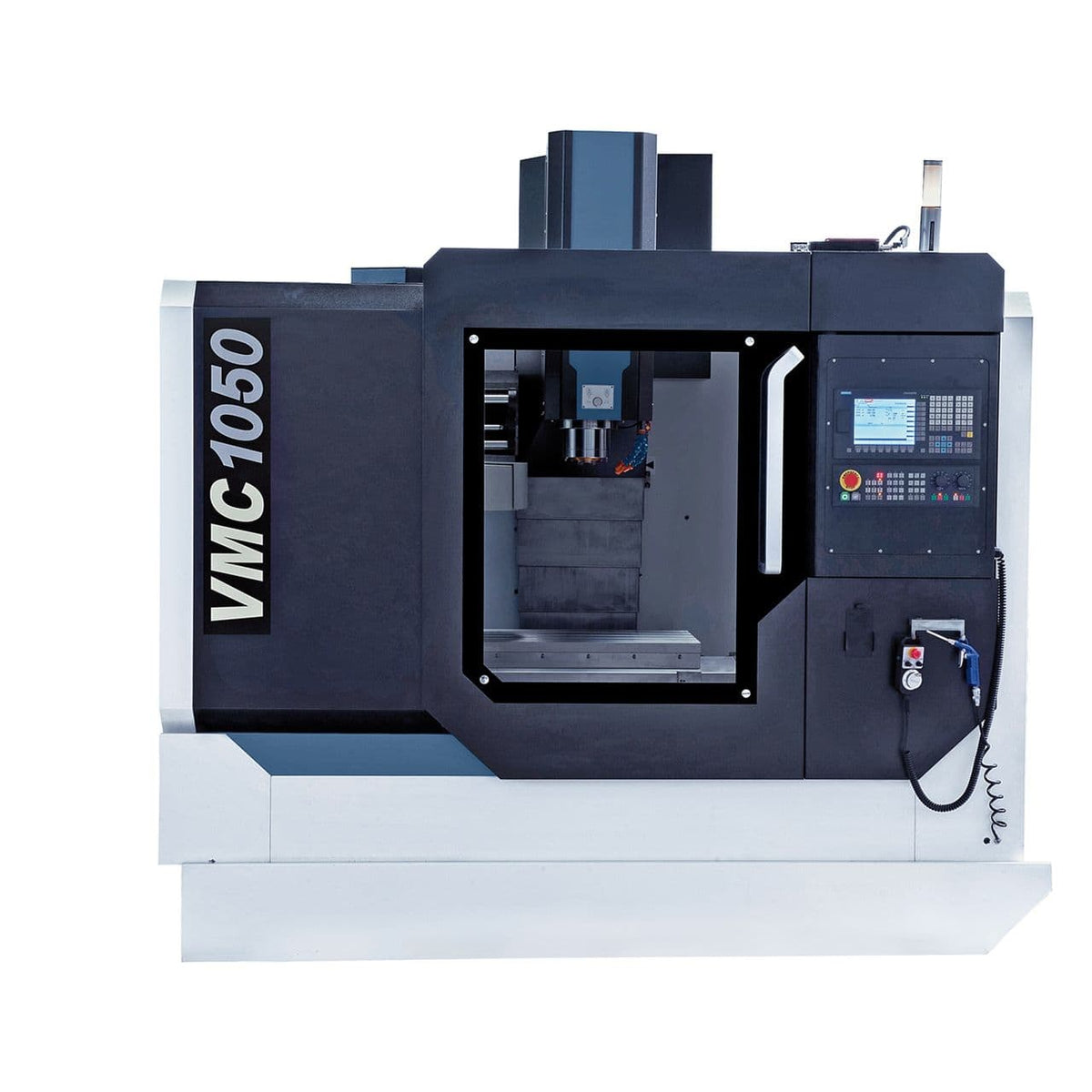

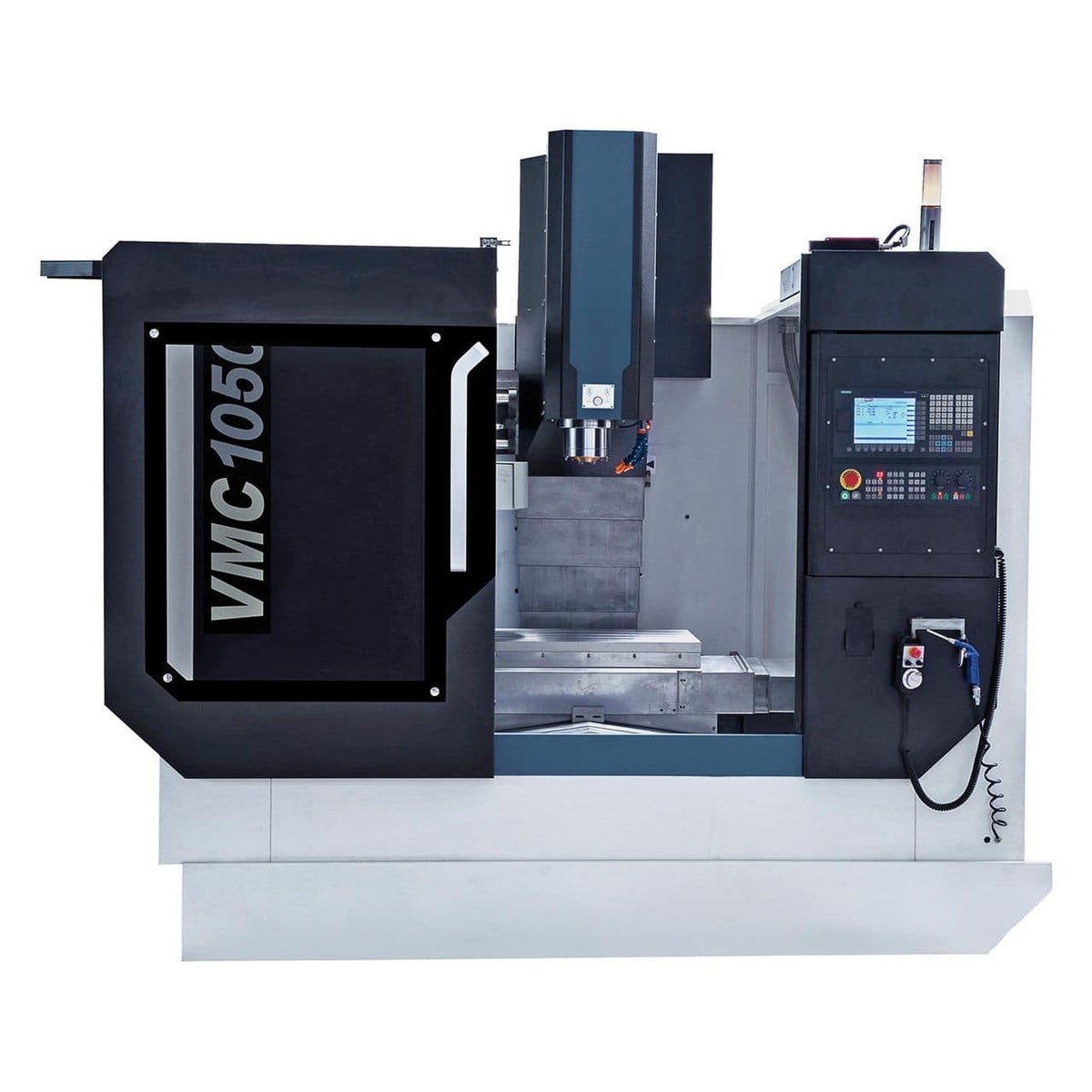

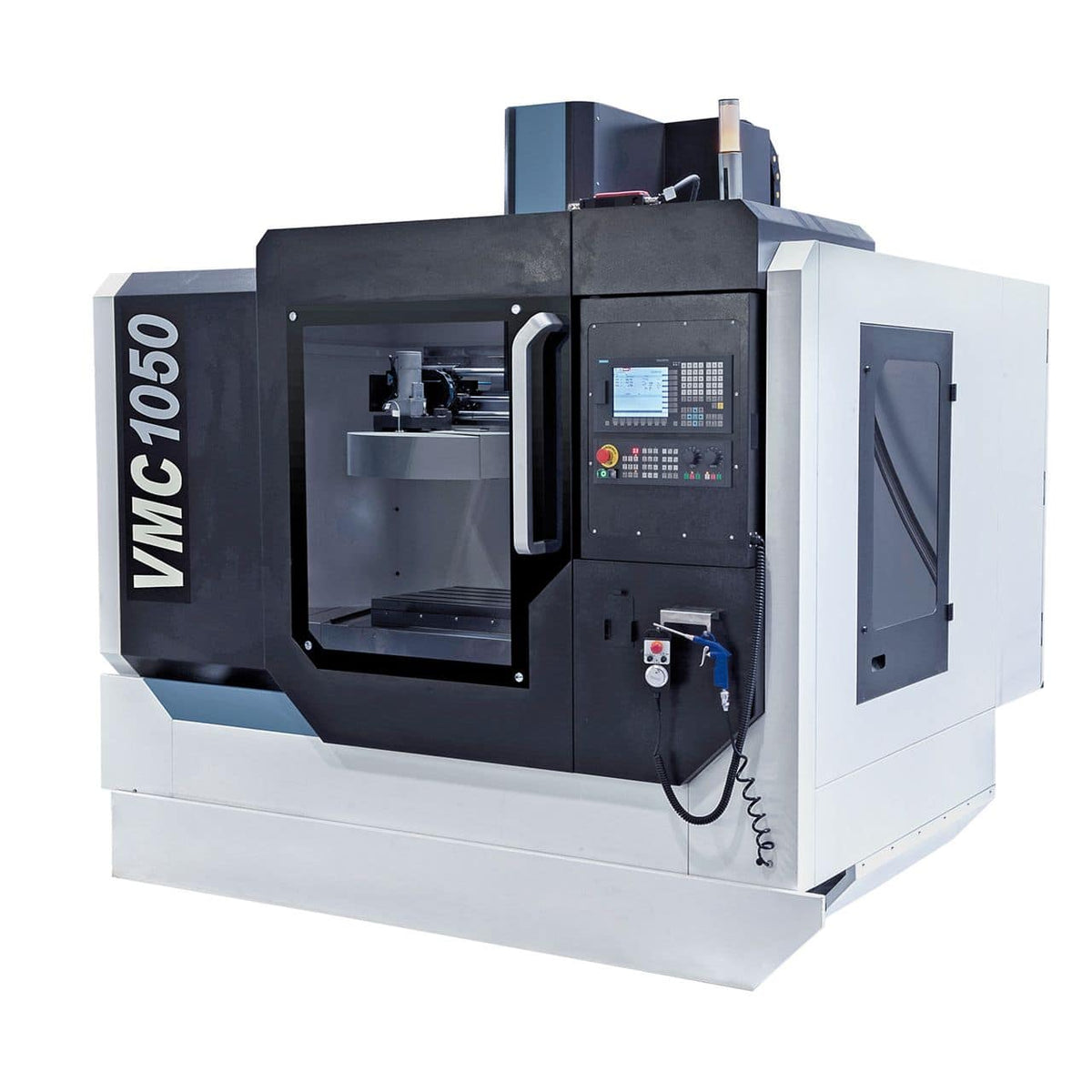

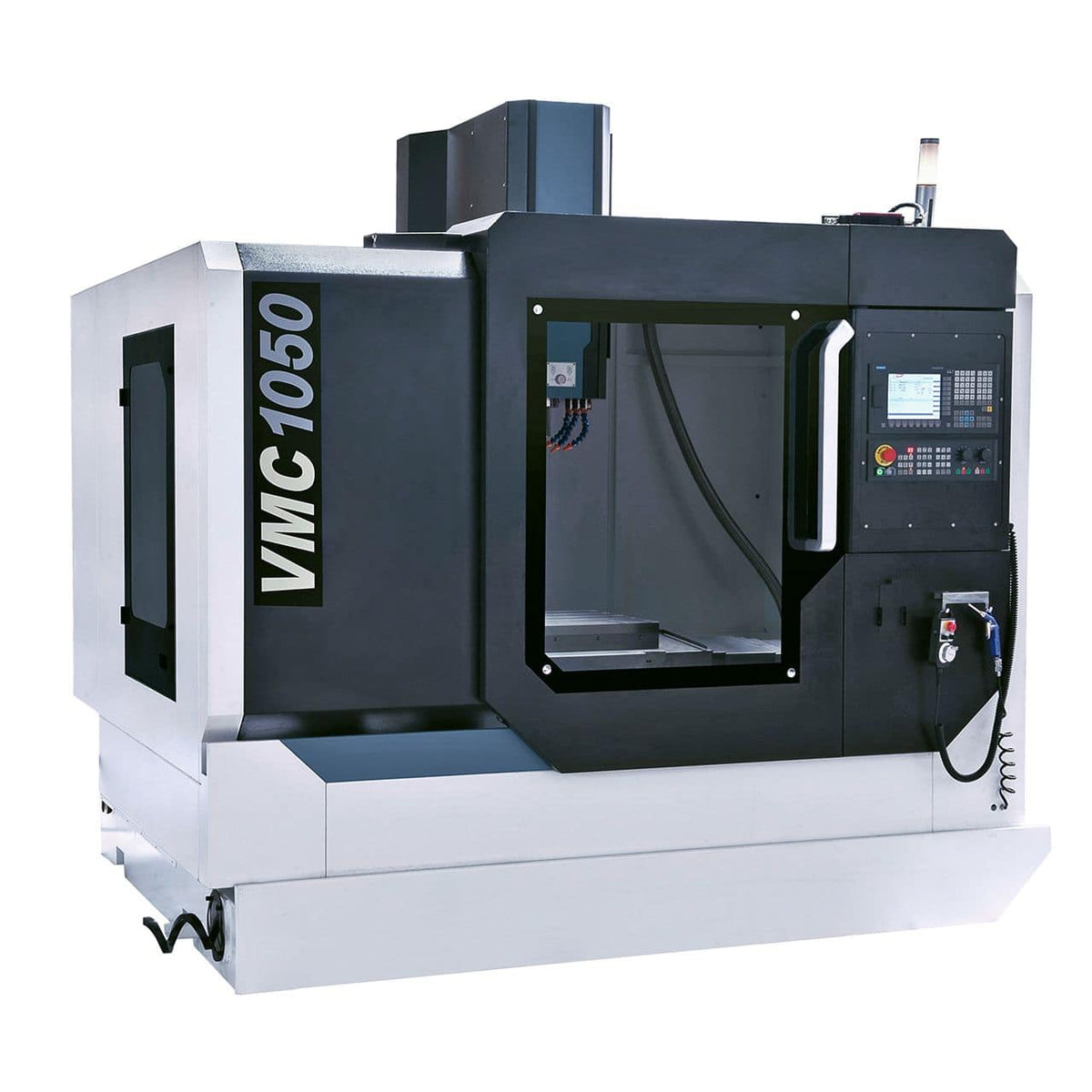

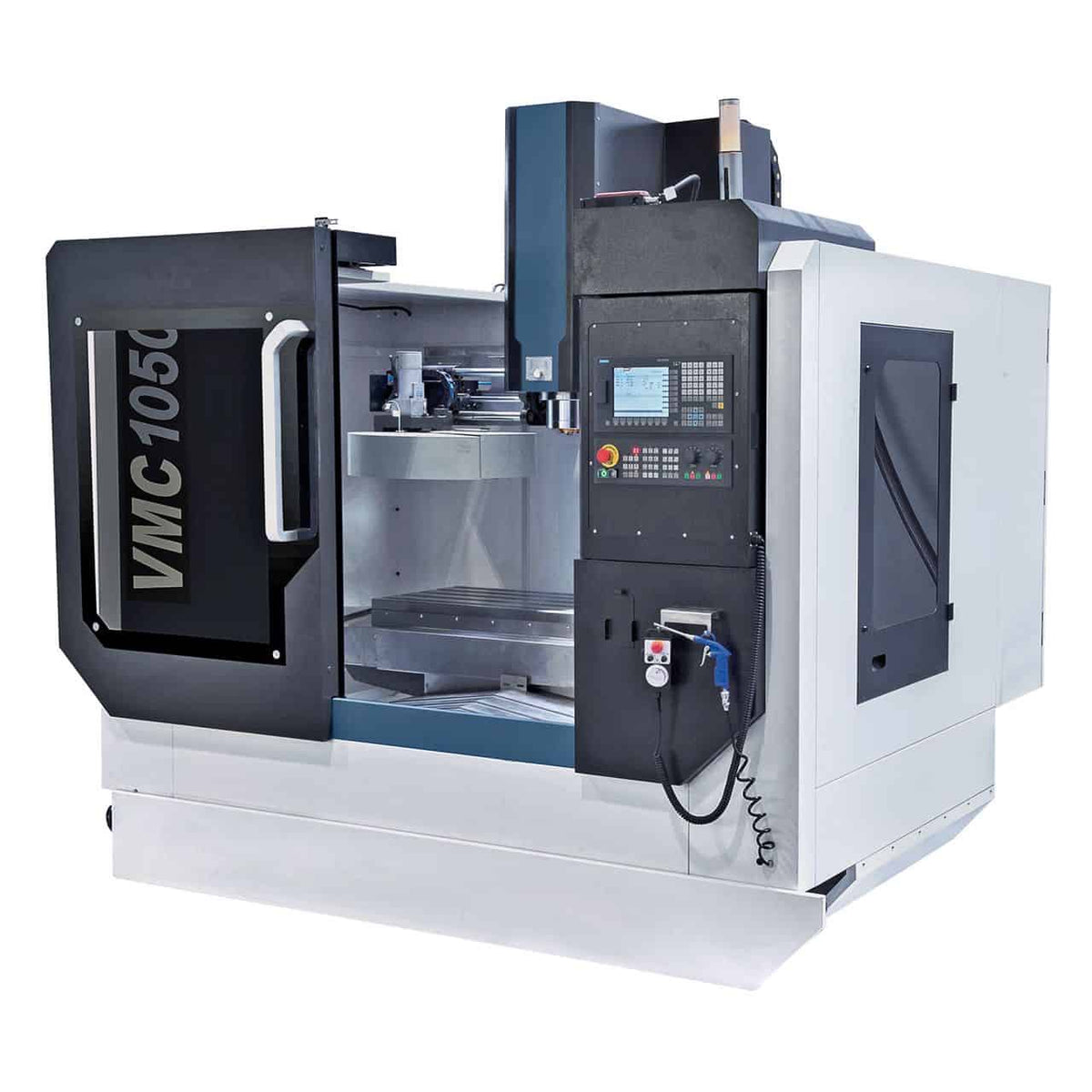

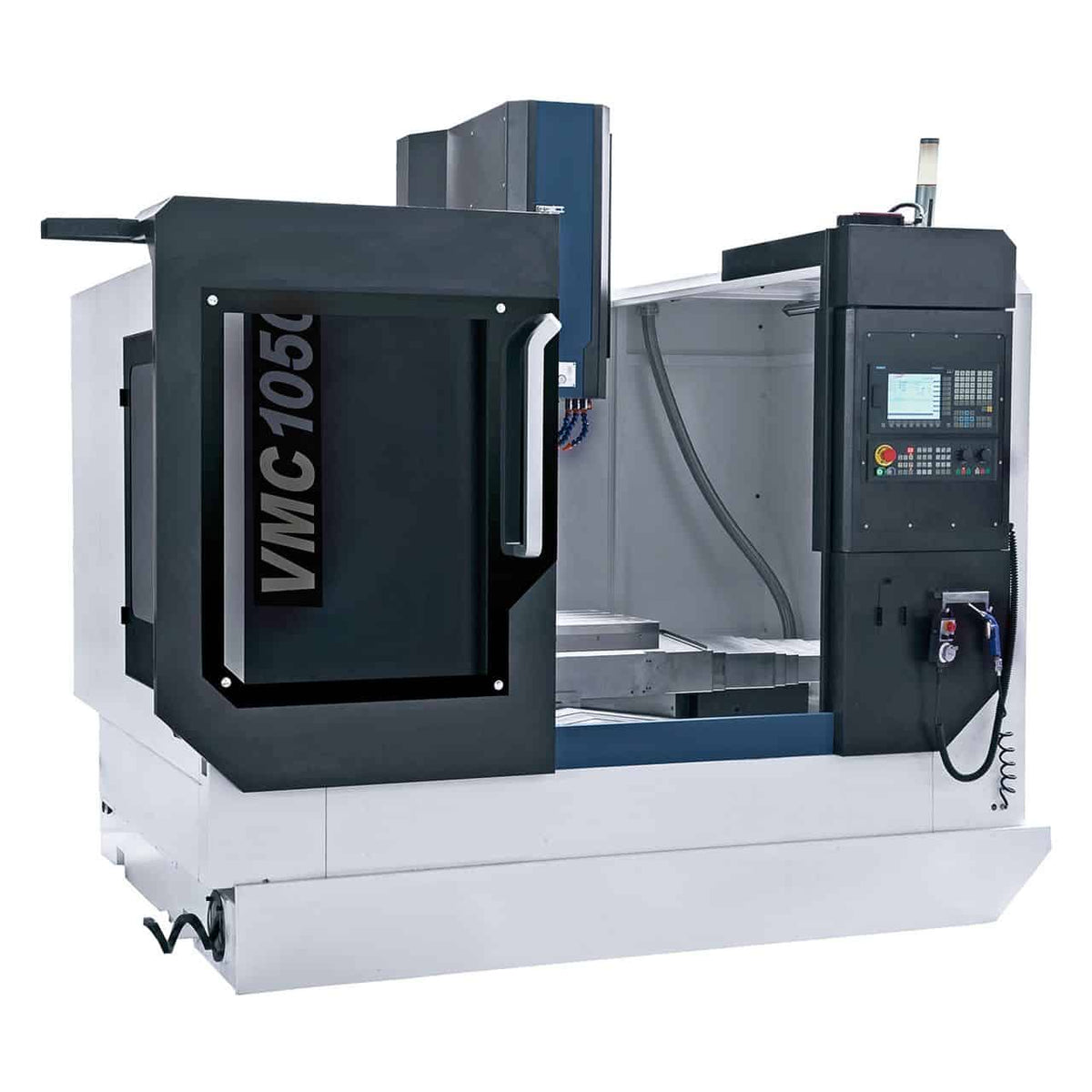

Bernardo Centro VMC 1050 CNC-Bohr- und Fräsmaschine - Siemens Sinumerik 808D Advanced Control

Die Bernardo Centro CNC VMC 1050 - Siemens Sinumerik 808D Advanced control ist eine Bohr-Fräsmaschine für den professionellen Einsatz mit Drehzahlen von 40 – 8000 U/min, einem 11,0 kW Motor und einem Gewicht von ca. 5500 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.

• Tischabmessungen: 1000 x 500 mm
• Spindelaufnahme: BT 40
• Spindeldrehzahl: 40 – 8000 U/min
• Verfahrweg X-Achse: 850 mm
• Verfahrweg Y-Achse: 500 mm
• Verfahrweg Z-Achse: 500 mm
• Abstand Spindelnase zur Tischoberfläche: 110 – 610 mm
• Abstand zwischen Spindel und Säule: 560 mm

Wer nutzt das CNC-Bearbeitungszentrum VMC 1050 mit Siemens Sinumerik 808D Advanced-Steuerung und wofür wird es eingesetzt?

Das CNC-Bearbeitungszentrum VMC wird in mechanischen Werkstätten und Prototypenlaboren eingesetzt. 1050 – Siemens Sinumerik 808D Advanced-Steuerung für kombiniertes Bohren, Fräsen und Gewindeschneiden an Metallteilen. Der schwenkbare Kopf ermöglicht Winkelbearbeitung.

Position im Bernardo-Sortiment

Das CNC-Bearbeitungszentrum Bernardo VMC 1050 mit Siemens Sinumerik 808D Advanced-Steuerung gehört zum Bernardo-Sortiment an Bohr- und Fräsmaschinen, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsklassen. Um die passende Maschine für Ihre Anwendung zu finden, konsultieren Sie den Bernardo-Katalog auf Krollit oder kontaktieren Sie unseren Kundenservice für Unterstützung bei der Auswahl der richtigen Maschine.

Krollit Logistik und Support

Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Verwaltung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist das CNC-Bearbeitungszentrum VMC 1050 mit Siemens Sinumerik 808D Advanced Control geeignet?

Profil	Kompatibilität	Muster
Kleine und mittelständische mechanische Werkstätten	Geeignet	Kombinierte Bohr-, Fräs- und Gewindeschneidvorgänge an Metallteilen
Prototypen- und Wartungslabore	Geeignet	Fertigung von Nuten, Bohrungen und Winkelbearbeitung mit neigbarem Kopf
Mehrschichtbetrieb Produktion	Wird geprüft	Für kontinuierliche intensive Zyklen empfehlen wir HSV-Baureihen oder Universalfräsmaschinen.

Nicht geeignet für: Anwendungen außerhalb der vom Hersteller angegebenen technischen Spezifikationen. Bei Fragen zur Kompatibilität wenden Sie sich bitte an den Krollit-Kundendienst.

Arbeitskapazität

T-Nuten (Anzahl / Breite / Teilung)

5 / 18 mm / 100 mm

Spindel und Drehzahl

Spindelanschluss	BT 40
Spindeldrehzahl	40 – 8000 U/min
Abstand zwischen Spindelnase und Tischoberfläche	110 – 610 mm
Abstand zwischen Spindel und Säule	560 mm
Spindelmotorleistung	11,0 kW

Tisch und Abmessungen

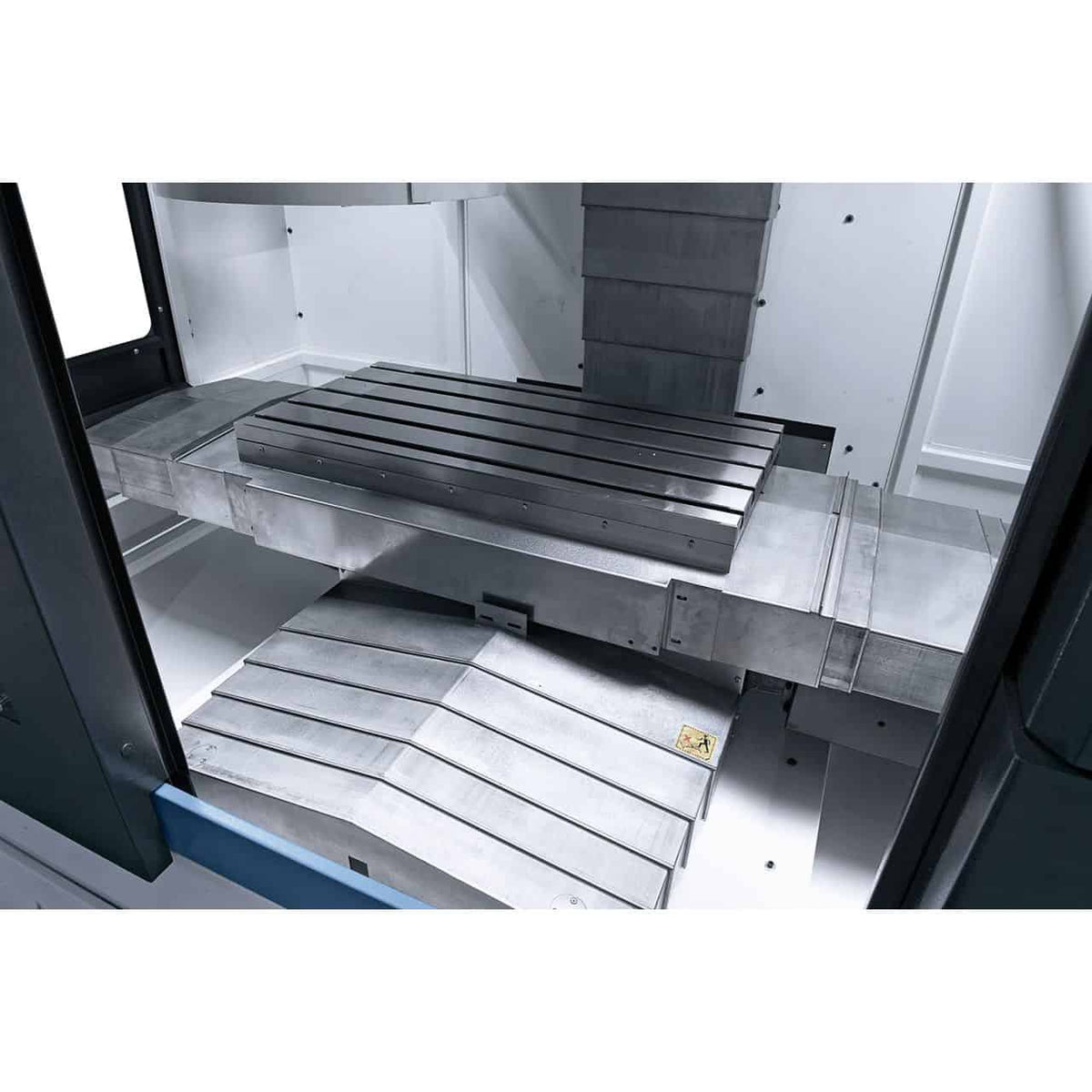

Tischabmessungen	1000 x 500 mm
Tischbelastbarkeit	500 kg
Max. Werkzeugabmessungen	Ø 130 x 300 mm
Maschinenabmessungen (B x T x H)	2500 x 2200 x 2400 mm

Weitere Spezifikationen

Verfahrweg X-Achse	850 mm
Verfahrweg Y-Achse	500 mm
Verfahrweg Z-Achse	500 mm
Werkstückfortschritt X, Y, Z	10 – 10.000 mm/min
Schnellverstellung X/Y	30.000 mm/min
Schnellverstellung Z	24.000 mm/min
Positioniergenauigkeit	±0,005 mm
Wiederholgenauigkeit	±0,003 mm

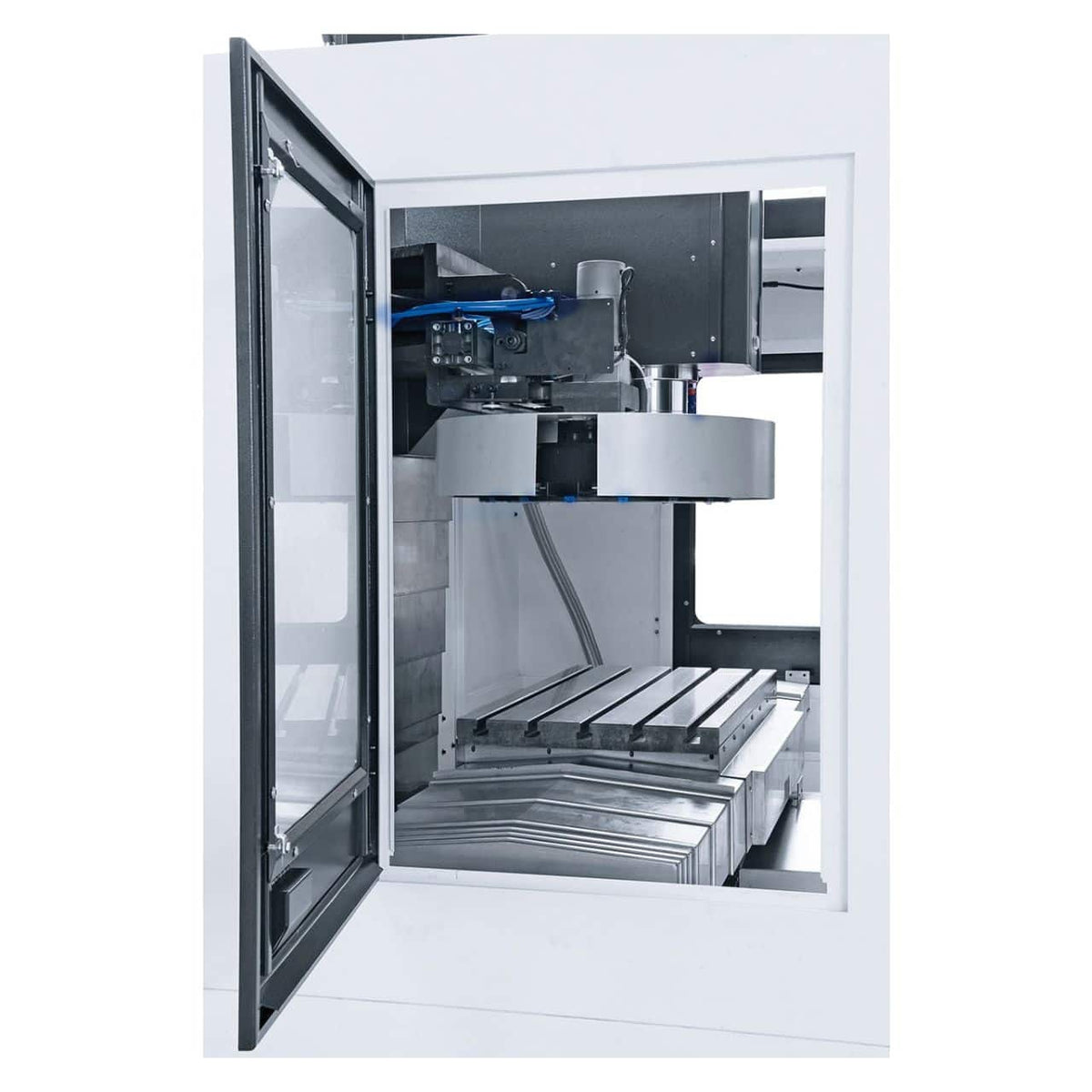

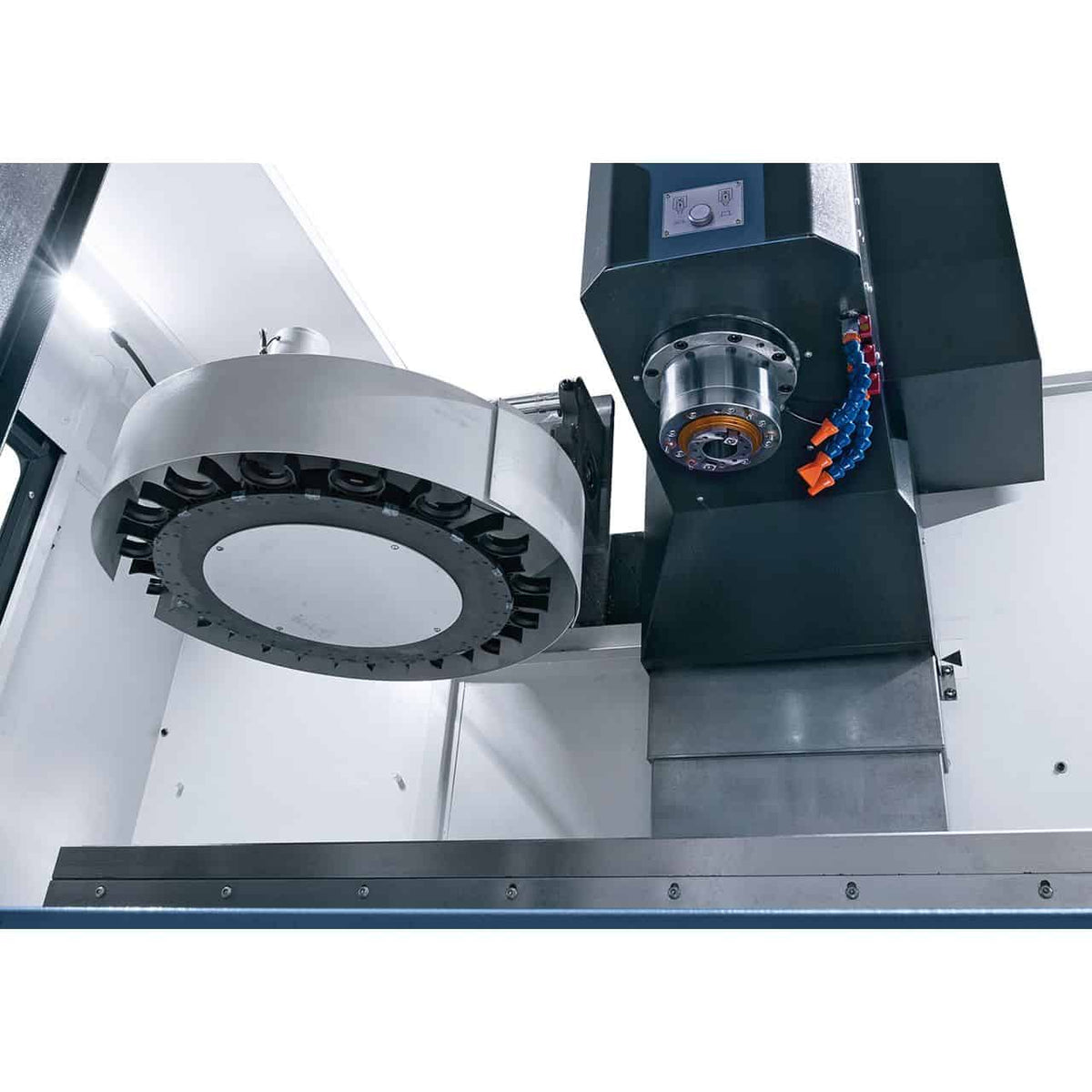

Werkzeugmagazin	16 Positionen (Karussell)
Max. Werkzeuggewicht	8 kg
Werkzeugwechselzeit (Werkzeug zu Werkzeug)	7 Sek.
Gewicht	ca. 5500 kg

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was kann das CNC-Bearbeitungszentrum VMC 1050 – Siemens Sinumerik 808D Advanced – leisten?

Bohren, Planfräsen, Stirnfräsen und Gewindeschneiden von Baustählen, Gusseisen und Leichtmetallen.

Die angegebenen Kapazitäten beziehen sich auf Standardstähle ohne Härtung. Bei legierten Stählen sollten Vorschub und Schnittgeschwindigkeit reduziert werden, um die Werkzeuge zu schonen.

Wie stelle ich die Spindeldrehzahl ein?

Informationen zur Spindeldrehzahl finden Sie in der technischen Tabelle unter „Vario-Einstellung“: Vario-Einstellung oder mechanische Stufenschaltung.

Bei Vario-Modellen ist eine stufenlose Einstellung per Frequenzumrichter oder Tastatur möglich, während bei Modellen mit mechanischer Stufenschaltung (z. B. BF 30 G) eine manuelle Bereichsauswahl erforderlich ist.

Welche Stromversorgung wird benötigt?

Informationen zur Spannung finden Sie in der technischen Tabelle unter „Spannung“: typischerweise 230 V einphasig oder 400 V dreiphasig.

Große Modelle (BF 45, FM 45, FM 50) benötigen einen 400-V-Drehstromanschluss. Bitte prüfen Sie die Verfügbarkeit vorab in der Werkstatt. Kaufpreis.

Ist der Fräskopf neigbar?

Ja, siehe „Neigung des Fräskopfes“ in der technischen Tabelle.

Die Neigung des Fräskopfes ermöglicht Winkelfräsen und Anfasen ohne aufwendige Werkstückspannung. Die modernsten Modelle bieten eine Neigung von bis zu ±90°.

Wie viel wiegt die Maschine?

Das Gewicht variiert von ca. 50 kg (KF 10) bis über 350 kg (BF 45 HSV Vario).

Für Modelle über 200 kg wird die Installation auf einem speziellen Unterbau empfohlen. Für leichtere Modelle genügt eine stabile, ebene Werkbank.
