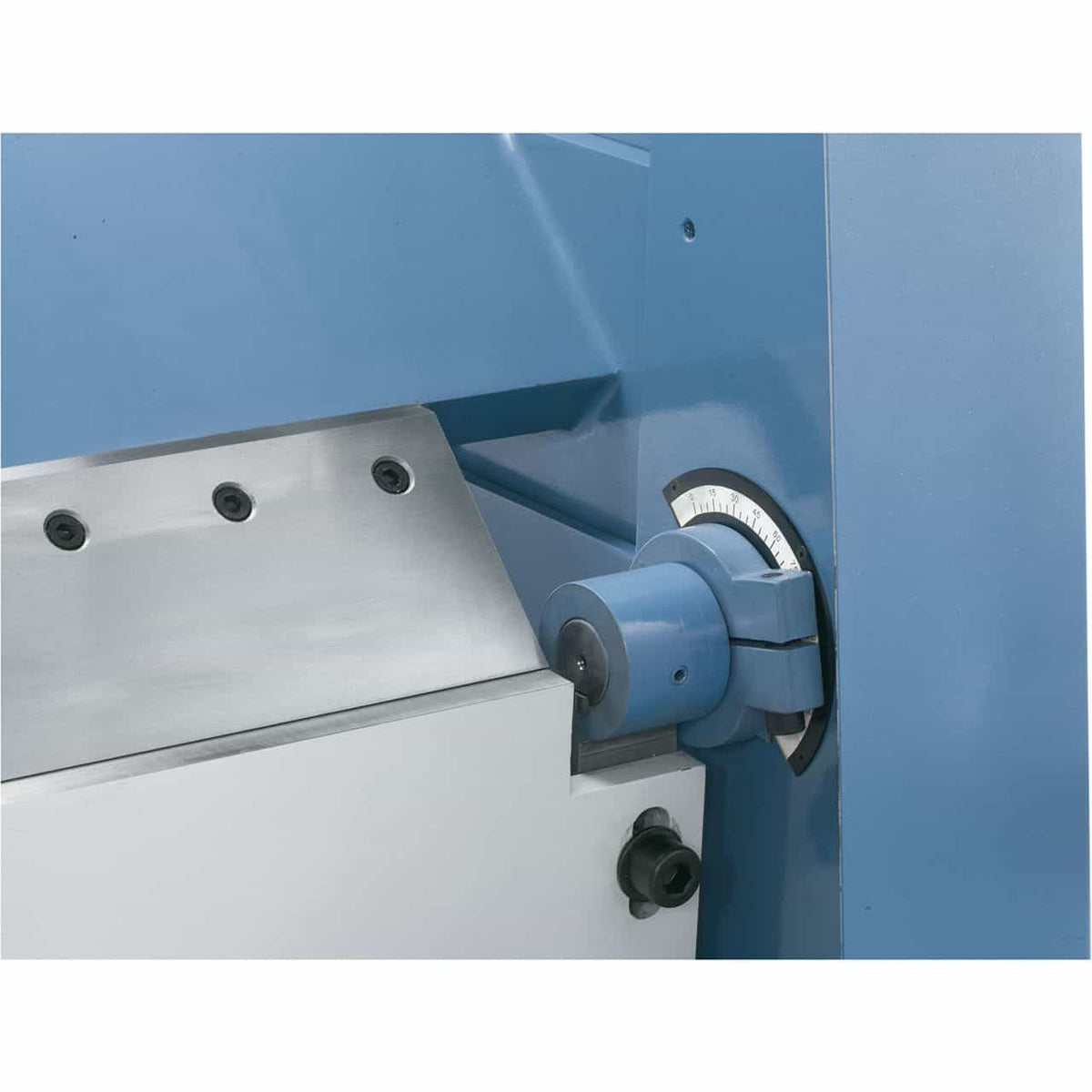

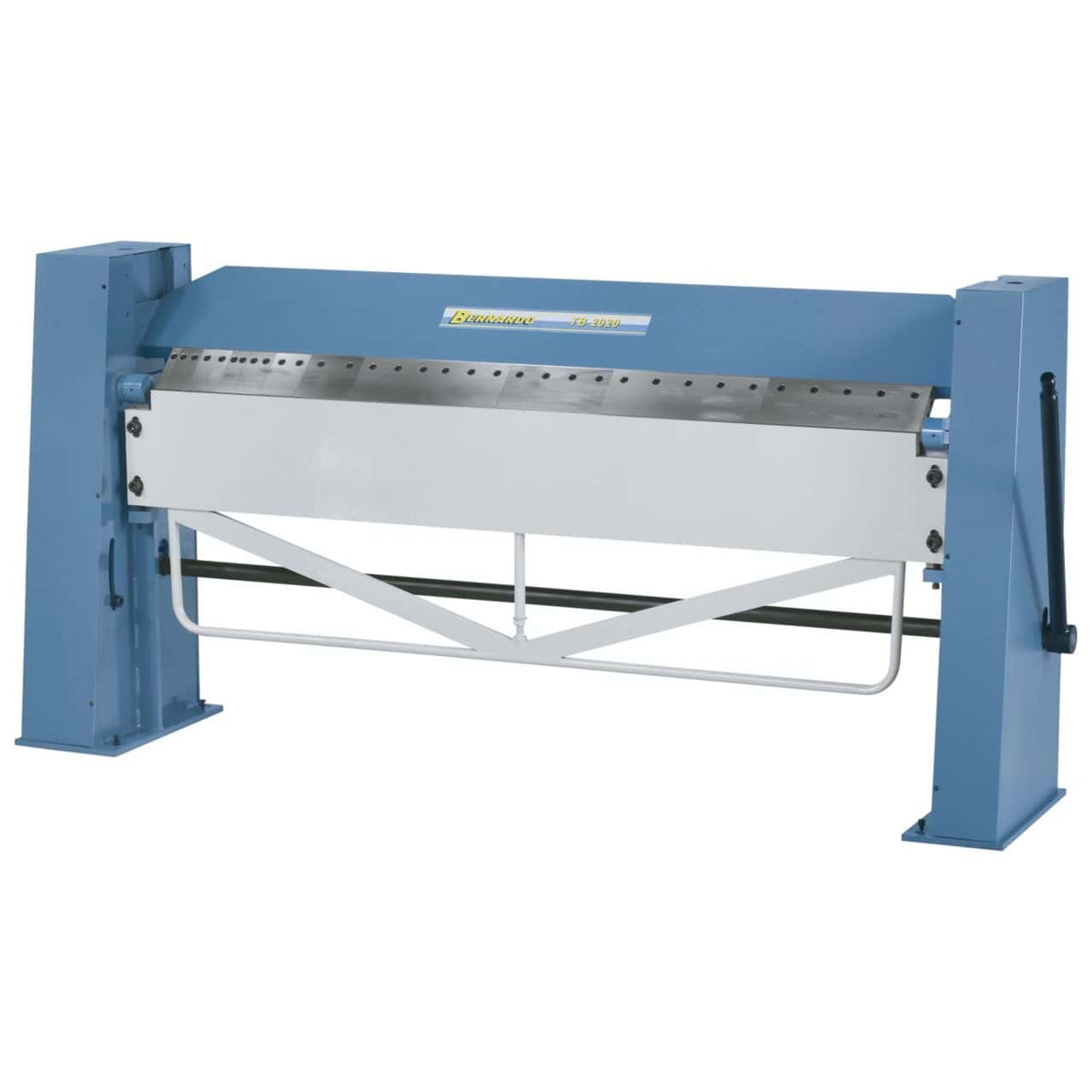

Bernardo TB 2020 – Manuelle Abkantmaschine mit 2020 mm segmentiertem Messer

Die TB-Serie (wie diese TB aus dem Jahr 2020) verfügt über ein segmentiertes Obermesser: Die Segmente sind austauschbar und einzeln entnehmbar. Dadurch können Öffnungen im Messer geschaffen werden, um Kastenprofile, tiefe U-Profile und Teile mit hohen Kanten herzustellen, ohne die Maschinenstruktur zu beeinträchtigen. Die SB-Serie besitzt integrierte Schneidschienen – besser geeignet zum Schneiden und Biegen von dünnem Blech in einer Station. TB: komplexe Formen. SB: Schneidet und biegt nacheinander.

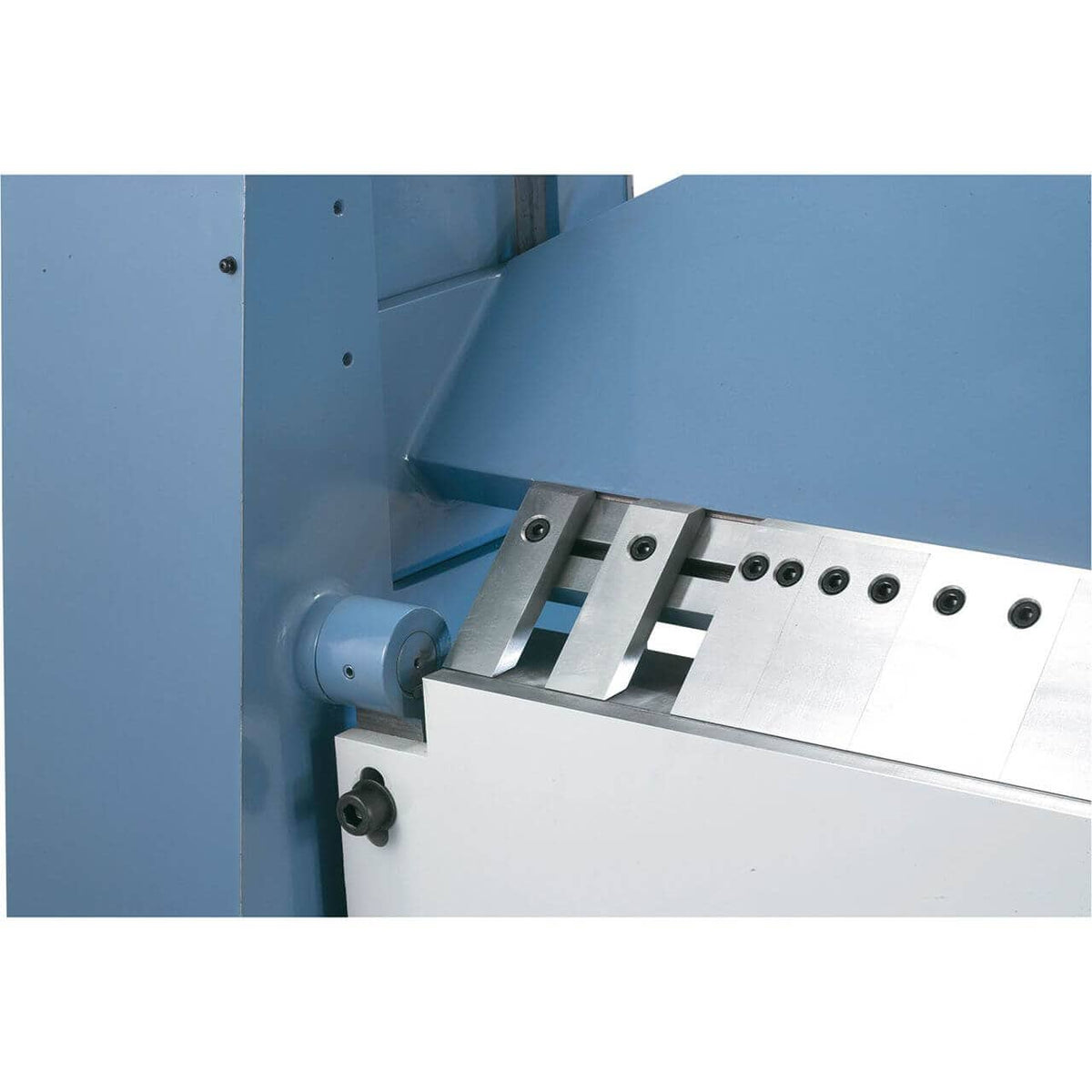

Um einen Kasten herzustellen: Entfernen Sie die Segmente an den Positionen, die den Seitenwänden des Kastens entsprechen (wo das bereits gebogene Blech bei den nachfolgenden Biegungen durch das Messer „durchläuft“). Die Segmente lassen sich werkzeuglos entfernen und wieder zusammensetzen. Dadurch wird die TB 2020 von einer einfachen Biegemaschine zu einem Werkzeug für komplexe dreidimensionale Formen – der wesentliche Funktionsunterschied zu Biegemaschinen ohne segmentierte Messer.

Die Nennkapazität von 1,5 mm bezieht sich auf S235-Stahl (400 N/mm²). Bei Aluminium erhöht sich die Kapazität um 30–50 % – auf ca. 2,1 mm. Bei Edelstahl AISI 304 reduziert sich die Durchbiegung um 30–40 % – etwa 1,0 mm. Bei Dicken nahe der Grenze sollte vor der Serienproduktion stets ein Probestück geprüft werden.

Für Bleche bis 1,5 mm Dicke und Längen bis 2020 mm deckt die TB 2020 die allermeisten handwerklichen Prozesse in der Blechbearbeitung, im leichten Holzbau und in Werkstätten ab. Abkantpressen (AKPL) sind erforderlich, wenn: die Dicke 3 mm überschreitet, Serienfertigung in großen Stückzahlen anfällt und millimetergenaue Wiederholgenauigkeit entscheidend ist (die TB 2020 bietet manuelle Präzision). Für die handwerkliche Fertigung und Wartung ist die TB aufgrund ihres hervorragenden Preis-Leistungs-Verhältnisses die richtige Wahl.

Oberschaufeln, austauschbare Segmente und Original-Ersatzteile von Bernardo sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
