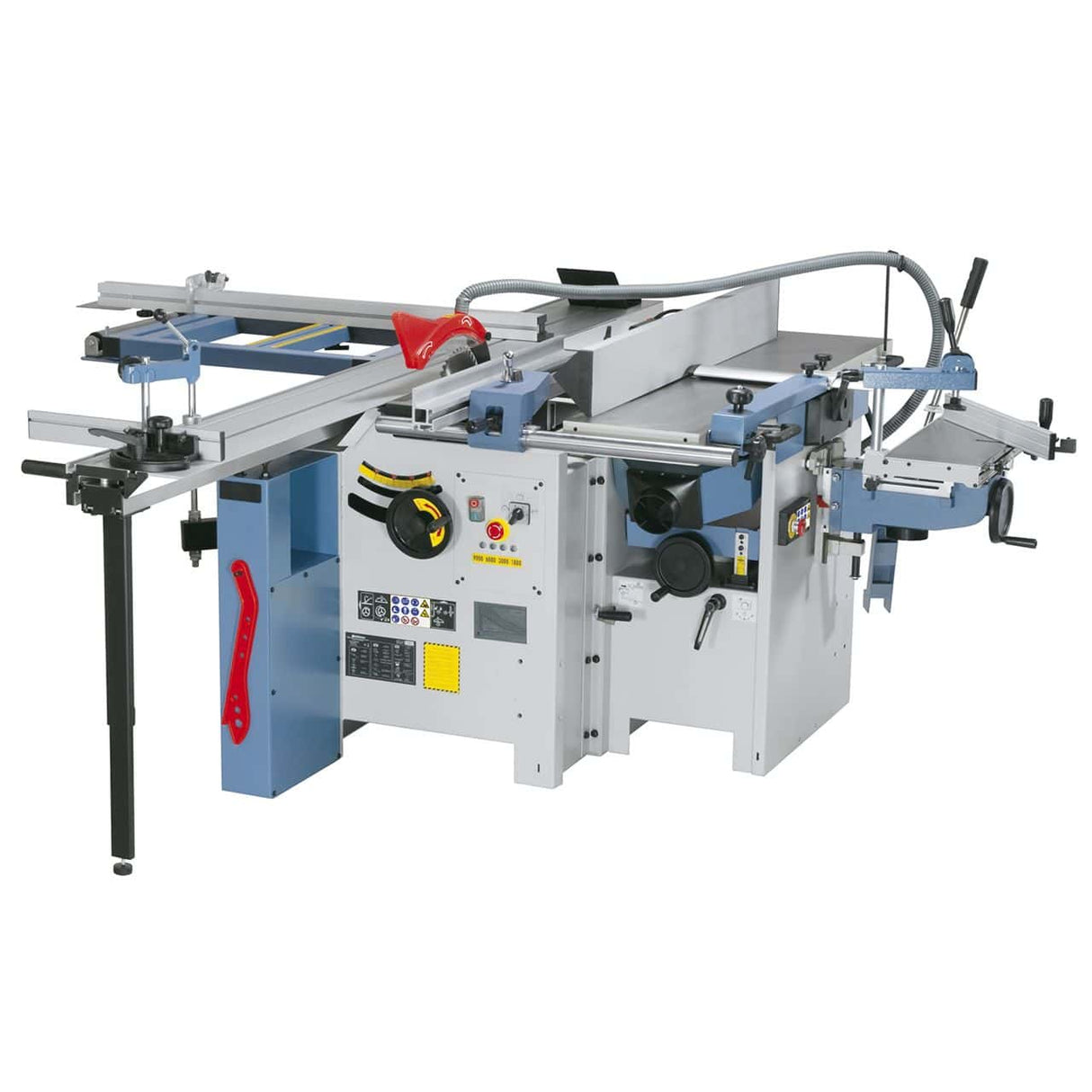

Die Kombimaschine CU 310 F – 2600 mit Winkeltisch ist eine Kombimaschine mit Winkeltisch – sie kombiniert eine Flächenhobelmaschine, eine Dickenhobelmaschine und eine Kreissäge mit Winkeltisch: Hobelbreite 310 mm, Hobeltisch 1390 mm, Ø 70 mm Spindel mit 3 Messern bei 4800 U/min, max. Schnitttiefe 4 mm, 2,8 kW S1 / 3,9 kW S6 Motor, 400V Drehstrom. Hergestellt in Österreich, Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Hobelbreite: 310 mm
-
Hobeltisch (Länge): 1390 mm
-
Hobeltischhöhe: 850 mm
-
Hobelmesserblock: Ø 70 mm – 3 HSS-Messer – 4800 U/min
-
Maximale Schnitttiefe: 4 mm
-
Hobelanschlag: 1220 × 150 mm – neigbar 90°–45°
-
Motor S1 / S6: 2,8 / 3,9 kW – 400 V Drehstrom
Wer nutzt die CU 310 F – 2600 und wofür?

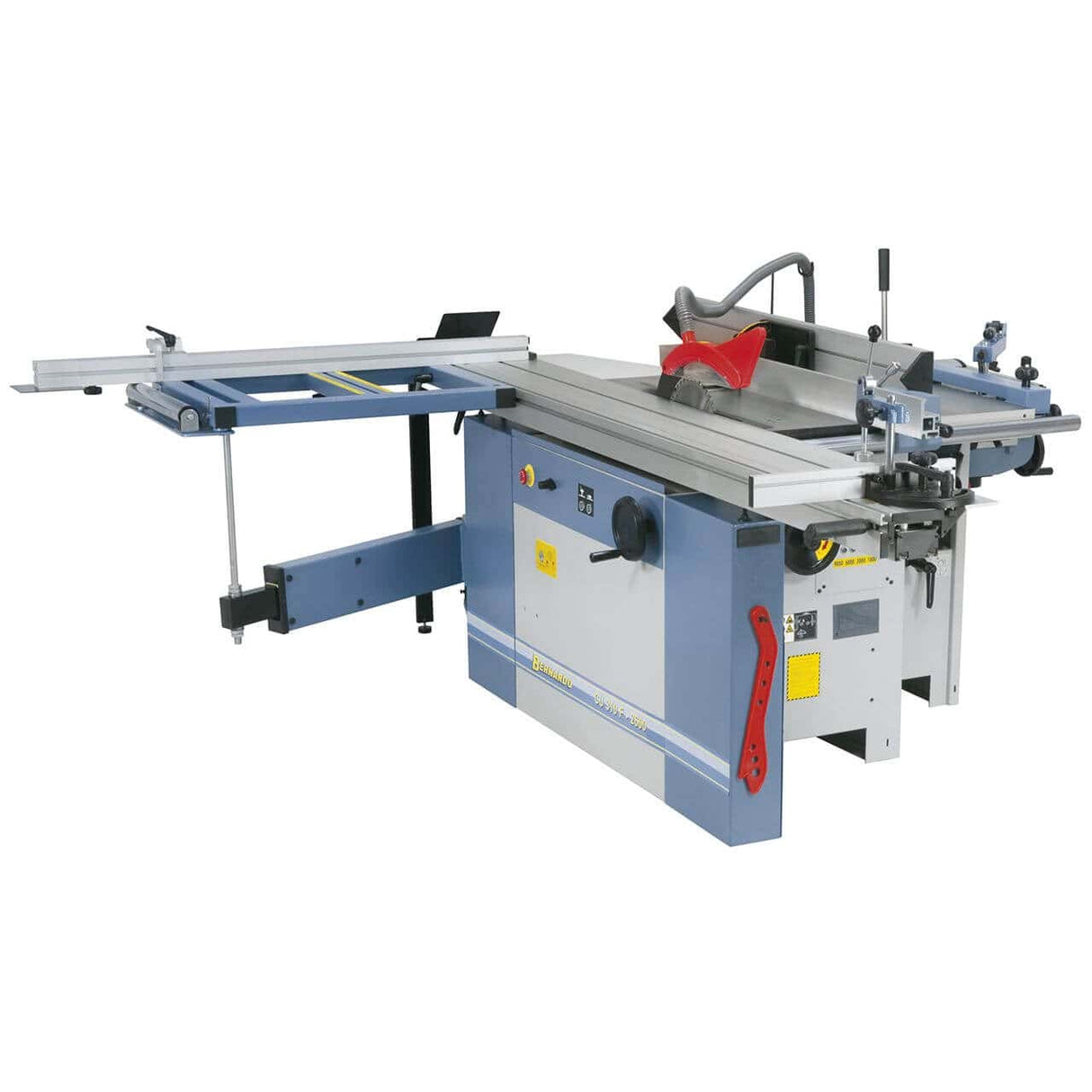

Die Bernardo CU 310 F – 2600 ist eine Kombinationsmaschine mit Winkeltisch. Sie vereint eine Flächenhobelmaschine, eine Dickenhobelmaschine und eine Kreissäge mit einem Winkeltisch. Mit einer Arbeitsbreite von 310 mm deckt sie den mittleren bis gehobenen professionellen Bereich der Massivholzbearbeitung ab: Flächen- und Dickenhobeln, 90°- und 45°-Sägen sowie das Ausrichten mit einem Winkeltisch. Der Motor der Leistungsklasse S1/S6 (2,8/3,9 kW) gewährleistet auch bei Harthölzern einen gleichmäßigen Lauf. Der Winkeltisch ermöglicht präzises Ausrichten bis zu 2.600 mm. In den Kundenwerkstätten von Krollit kommt sie bei Schreinern, Fenster- und Türenmonteuren sowie bei Holzbearbeitern zum Einsatz, die eine vielseitige Maschine für beengte Platzverhältnisse suchen.
Für wen ist die Bernardo CU 310 F – 2600 geeignet?
| Profil |
Kompatibilität |
Motiv |
| Begeisterter Hobbyhandwerker |
Nicht spezifiziert |
Benötigt Drehstrom (400 V). Für Hobbyanwender sind Wechselstrommodelle empfehlenswert.
|
| Schreiner/Holzbearbeiter |
Ideal |
310-mm-Hobelmaschine + Dickenhobelmaschine + Säge in einem Gerät: Die Lösung für alle, die wenig Platz haben und die wichtigsten Bearbeitungsprozesse von Massivholz abdecken möchten.
| |
| Intensive industrielle Fertigung |
Nicht geeignet |
Für die Holzproduktion in großen Stückzahlen werden separate Spezialmaschinen (hobelmaschine + Säge) bevorzugt, um schnellere Arbeitszyklen und eine unabhängige Wartung zu ermöglichen.
|
Nicht geeignet für: Werkstücke mit einer Breite von über 310 mm (Hobelmaschine) oder über den Sägetisch hinaus; intensive industrielle Fertigung; Holz jenseits einer Schnitttiefe von 4 mm.
Flachhobel
| Spezifikation |
Wert |
| Hobelbreite |
310 mm |
| Tischlänge |
1390 mm |
| Tischhöhe |
850 mm |
| Spindeldrehzahl |
4800 U/min |
| Anzahl der Messer |
3 Stück HSS |
| Schaftdurchmesser |
Ø 70 mm |
| Hobelanschlag |
1220 × 150 mm |
| Anschlagneigung |
90°–45° |
| Max. Schnitttiefe |
4 mm |

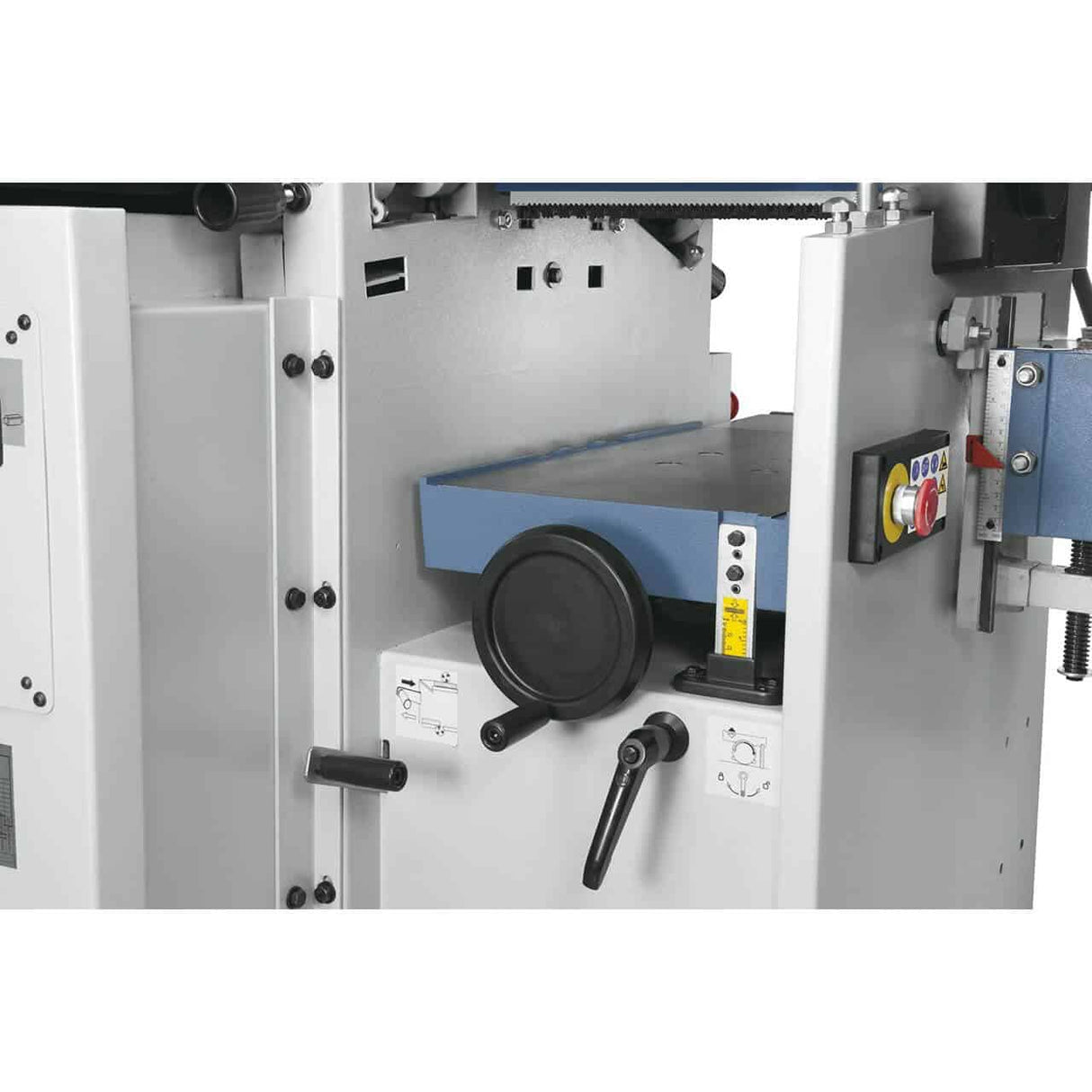

Dickenhobel
| Spezifikation |
Wert |
| Nutzbreite |
310 mm |
| Tischlänge |
540 mm |
| Schnitthöhe (min.–max.) |
5–180 mm |
| Schnittvorschub |
8 m/min |
Motor und Stromversorgung
| Spezifikation |
Wert |
| Motorleistung S1 (100 %) |
2,8 kW |
| Motorleistung S6 (40 %) |
3,9 kW |
| Stromversorgung |
400 V Drehstrom |
Konformität und Sicherheit
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Planhobelmaschine und einer Dickenhobelmaschine in einer Kombimaschine?

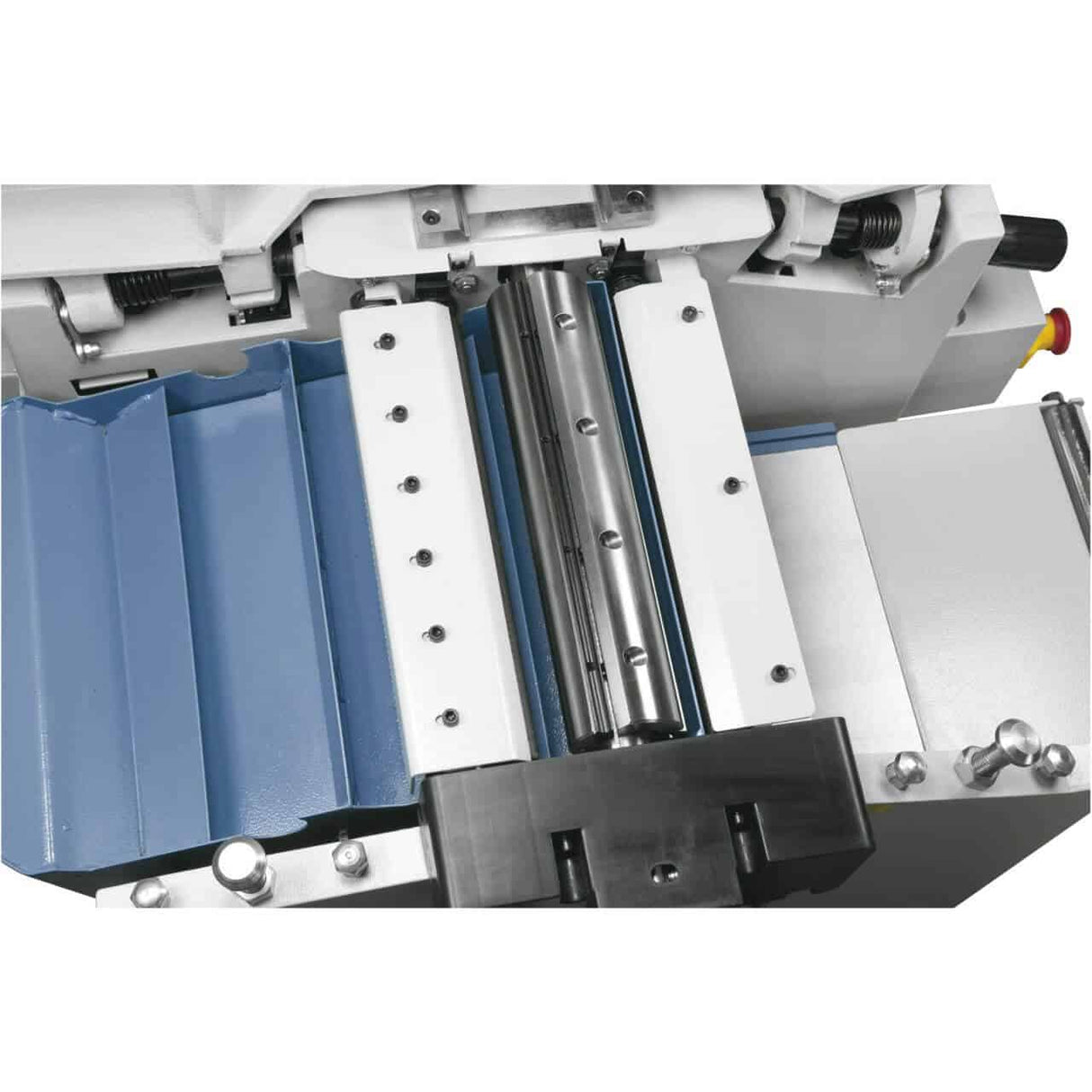

Die Planhobelmaschine (Hobelmaschine) richtet die Oberfläche des Werkstücks – das Holz wird über den Tisch geführt und eine ebene Referenzfläche erzeugt. Die Dickenhobelmaschine bringt das Werkstück gleichmäßig auf die gewünschte Höhe – die Dicke wird eingestellt und das Holz automatisch durch die Maschine geführt. In einer Kombisäge verwenden beide Funktionen dieselbe Messerwelle: Sie wechseln die Funktion, indem Sie das Werkstück auf die entsprechende Ebene bewegen.
Wann sollten HSS-Messer ausgetauscht oder geschärft werden?
Bei professionellem Einsatz (4–6 Stunden/Tag) bei mittelharten Hölzern müssen HSS-Messer alle 2–4 Wochen geschärft werden. Bei Harthölzern alle 1–2 Wochen. Originale Bernardo-Ersatzmessersätze sind erhältlich und werden innerhalb von 3–5 Werktagen versendet. Alternativ können Sie auf eine Spindel mit Hartmetall-Wendeschneidplatten umsteigen (nahezu wartungsfrei dank Wendeschneidplattenrotation).
Wie viel Platz benötigt die CU 310 F – 2600 in der Werkstatt?
Neben der Stellfläche der Maschine ist auch der Platz für die Werkstückhandhabung zu berücksichtigen: mindestens die maximale Werkstücklänge vor und hinter der Hobelmaschine sowie der gleiche Abstand zu beiden Seiten der Säge. In der Praxis benötigen Sie für eine Kombinationsmaschine mit einem 1390 mm langen Tisch mindestens 3–4 m Freiraum auf jeder Seite.
Ist eine separate Absaugung erforderlich?
Ja. Kombinationsmaschinen erzeugen erhebliche Mengen an Spänen und Sägemehl. Eine Absaugung mit einer Mindestfördermenge von 600–800 m³/h und einem Anschlussdurchmesser von 100 mm ist unerlässlich für ein sauberes und sicheres Arbeitsumfeld. Bernardo bietet kompatible DC- und FP-Absaugungen an – wenden Sie sich für die richtige Konfiguration an Krollit.
Kann ich die vorhandene Spindel auf TCT-Schneidplatten umrüsten?
Das hängt vom verwendeten Spindelmodell ab. Bei einigen Bernardo-Kombinationsmaschinen ist es möglich, die HSS-Spindel durch eine TCT-Spiralspindel (mit Wendeschneidplatten) zu ersetzen, wodurch das Nachschärfen entfällt. Bitte wenden Sie sich an Krollit, um die Kompatibilität mit der CU 310 F – 2600 zu prüfen.
