UJK Nocken- und Keilspannsatz

Name: UJK Nocken- und Keilspannsatz
Brand: Ujk
SKU: 105369
Price: 55.68 EUR
Availability: InStock

€55,68 (19% MwSt. inkl.)

Business-Lösung mit bis zu 30 Raten

Lieferung und Versand

Bei Krollit garantieren wir einen sicheren und zuverlässigen Versandprozess. Die Bestellungen werden mit äußerster Sorgfalt und Rückverfolgbarkeit bis zur Auslieferung bearbeitet.

Für internationale Sendungen senden Sie Ihre Anfrage bitte über das Kontaktformular .

Unterschreiben Sie den Lieferschein zum Zeitpunkt der Lieferung immer mit dem Vermerk "vorbehaltlich der Kontrolle", damit eventuelle Unregelmäßigkeiten oder Unstimmigkeiten beim Produkt korrekt behandelt werden können.

Unser Ziel ist es, Ihnen einen pünktlichen Service und ein sorgenfreies Einkaufserlebnis zu gewährleisten.

Beschreibung
Produktsicherheit
Bewertungen

Beschreibung

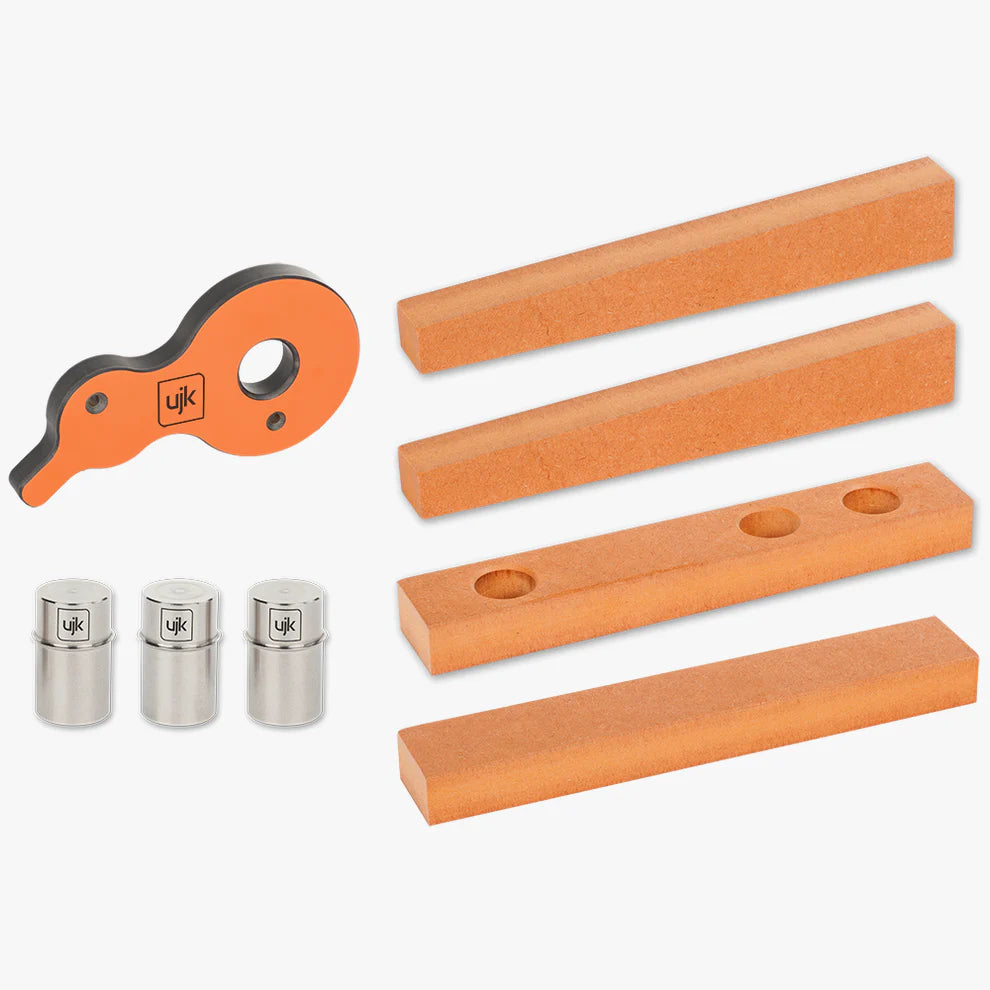

Das UJK Technology Cam & Wedge Clamping Set ist ein multifunktionales Tisch-Nocken- und Keil-Spannset, bestehend aus drei 12-mm-Edelstahl-Pup-Führungen, einer Nocken-Spannfläche aus Phenolharz, einem CNC-gefrästen Valchromat HDF-Anschlag, zwei Keilen und einem Distanzblock. Entwickelt und hergestellt in Großbritannien von UJK Technology, einer Marke von Axminster Tools (gegründet 2012, heute Teil von NuCo Tools Ltd.). Vertrieb in Italien durch Krollit, offizieller UJK-Händler seit 2007.

Anschlagführungen: 3-teilig, Edelstahl, 12 mm Durchmesser
Lochabstand für Anschlag: 96 mm (seitlich, längs und diagonal)
Kompatibilität mit MFT-Tischen mit 96-mm-Lochraster und 12-mm-Anschlägen
Material Anschlag und Keil: CNC-gefrästes Valchromat HDF, PEFC-zertifiziert
Klemmfläche: Phenolharz mit Schraublöchern auf ebener Fläche
Anzahl Anschlaglöcher: 3 (zwei à 96 mm für seitliche/längsgerichtete Positionierung, eines für diagonale Positionierung)
Lieferumfang: 3 Anschlagführungen, 1 Klemme 1 Rückwand, 2 Keile, 1 Abstandshalter

Krollit Logistik und Support

Versand innerhalb von 3–5 Werktagen ab Krollit-Lager in Monteforte Irpino (AV). Technischer Support auf Italienisch ist unter +39 0825-1494022 erreichbar.

Wer ist der Cam & Keilspannset

Profil	Kompatibilität	Muster
Holzbearbeiter mit MFT-Tisch oder Tisch mit 96-mm-Bohrungen	Geeignet	Das Set verwendet das Standard-96-mm-Lochmuster mit 12-mm-Aufnahmen, um das Werkstück ohne Behinderungen auf der Arbeitsfläche zu spannen.
Hobbyarbeiter, die auf einem Lochtisch fräsen, schleifen oder schnitzen	Geeignet	Die Nockenklemme hält die Oberseite des Werkstücks vollständig frei, sodass Oberfräse, Schleifmaschine oder Stechbeitel problemlos passieren können. ungehindert.
Arbeiter an einer herkömmlichen Werkbank ohne 12-mm-Bohrungen im Abstand von 96 mm	Nicht spezifiziert	Das System erfordert ein 12-mm-Bohrmuster mit einem Abstand von 96 mm; Das Set kann nicht auf Standardwerkbänken ohne diese Geometrie verwendet werden.

Nicht geeignet für: Werkbänke ohne 12-mm-Bohrungen mit 96 mm Lochabstand, Bearbeitung sehr dünner Werkstücke, bei denen die Zapfen nicht ausreichend gestützt werden, und Spannanwendungen an Metallen oder harten Verbundwerkstoffen, die höhere Spannkräfte als das Nockenkeilprinzip erfordern.

Technische Daten

Zapfenführungsdurchmesser	12 mm
Zapfenführungsmaterial	Edelstahl
Nockenklemmmaterial	Phenolharz
Material des Anschlags und Keile	CNC-gefrästes Valchromat HDF
Lochabstand der Rückwand	96 mm (quer/längs) + 1 Loch für diagonale Positionierung
Valchromat-Materialzertifizierung	PEFC (Pan European Forest Council)
Verwendung der Nockenklemme auf ebener Fläche	Mit Schrauben durch die integrierten Löcher

Standardausstattung

3 x 12 mm Edelstahl-Pickup-Führungen
1 x 12 mm Phenolharz-Nockenklemme
1 x Valchromat HDF-Rückwand (3 Löcher: (2 x 96 mm + 1 diagonal))
2 Valchromat HDF-Keile
1 Valchromat HDF-Abstandshalter block

Häufig gestellte Fragen

Mit welchen Multifunktionstischen ist das UJK Cam & Wedge Spannset kompatibel?

Das Set ist kompatibel mit allen Tischen und Lochtischen mit einem 12-mm-Lochmuster und 96 mm Lochabstand. Dies ist der Standard für Multifunktionstische wie Festool MFT und Tische mit dem UJK Parf-System.

Der Anschlag wird durch Einsetzen der 12-mm-Stifte in die Tischplattenlöcher positioniert. Der Lochabstand von 96 mm ist der De-facto-Standard für professionelle Multifunktionstische. Tische mit dem UJK Parf Führungssystem entsprechen dieser Geometrie. Bei Tischen mit 20-mm-Löchern und 96 mm Lochabstand sollte geprüft werden, ob die 12-mm-Stifte ohne übermäßiges Spiel in die Löcher passen.

Wie viele Teile umfasst das Set und können die Komponenten einzeln erworben werden? Einzeln erhältlich? Das Set besteht aus 7 Komponenten: 3 Edelstahl-Anschlagführungen (12 mm), 1 Phenolharz-Nockenklemme, 1 Valchromat-Anschlag, 2 Keile und 1 Distanzstück. Laut UJK-Website und autorisierten Händlern sind alle Komponenten auch einzeln erhältlich. Die Möglichkeit, einzelne Komponenten zu erwerben, ist sinnvoll, falls die Keile oder das Distanzstück verschleißen, da diese Teile im Dauerbetrieb der größten mechanischen Belastung ausgesetzt sind. Die Artikelnummern der einzelnen Komponenten erhalten Sie bei Krollit unter +39 0825-1494022. Kann die Nockenklemme auch auf einer ungebohrten Arbeitsplatte verwendet werden? Ja. Die Nockenklemme verfügt über integrierte Bohrungen und kann daher auf jeder ebenen Arbeitsplatte verschraubt werden, auch ohne 96-mm-Lochmuster. In diesem Fall werden die Anschlagführungen nicht verwendet, und die Klemmung erfolgt ausschließlich mit den Keilen und dem Distanzstück. Abstandshalter.

Dieses Merkmal erweitert die Einsatzmöglichkeiten des Sets auf herkömmliche Werkbänke, temporäre MDF-Platten oder temporäre Montageflächen. Das Nockenkeilprinzip bleibt unverändert: Das Werkstück wird seitlich ohne Hindernisse auf der Oberseite eingespannt.

Ist das für die Keile verwendete Valchromat zertifiziert und wie unterscheidet es sich von Standard-HDF?

Das für die Anschläge, Keile und Abstandshalter verwendete Valchromat ist PEFC-zertifiziert (Pan European Forest Council) und steht für nachhaltige Forstwirtschaft. Es handelt sich um durchgefärbtes HDF, das feuchtigkeits- und abriebfester ist als Standard-HDF.

Die CNC-Bearbeitung gewährleistet präzise Toleranzen an den Kontaktflächen, die für eine sichere Einspannung entscheidend sind. Im Gegensatz zu unbehandeltem HDF behält Valchromat seine Abmessungen dauerhaft bei und reduziert so das Risiko von Verformungen der Keile in den feuchten Umgebungen von Werkstätten und Schreinereien.

In wie vielen Positionen kann die Einspannung mit dem mitgelieferten Anschlag?

Der Anschlag verfügt über drei Aufnahmebohrungen: zwei im Abstand von 96 mm zur seitlichen oder Längspositionierung zum Werkstück und eine dritte zur diagonalen Positionierung. Dadurch kann das Werkstück in mindestens drei Ausrichtungen eingespannt werden, ohne die Nockenspannung zu versetzen.

Die diagonale Positionierung ist hilfreich bei der Bearbeitung von Ecken oder wenn die Werkstückgeometrie nicht den orthogonalen Achsen des Rasters entspricht. Zusammen mit den drei Aufnahmebohrungen, die frei in jeder 96-mm-Tischbohrung positioniert werden können, decken die Spannkonfigurationen die meisten MFT-Bearbeitungssituationen ab.
