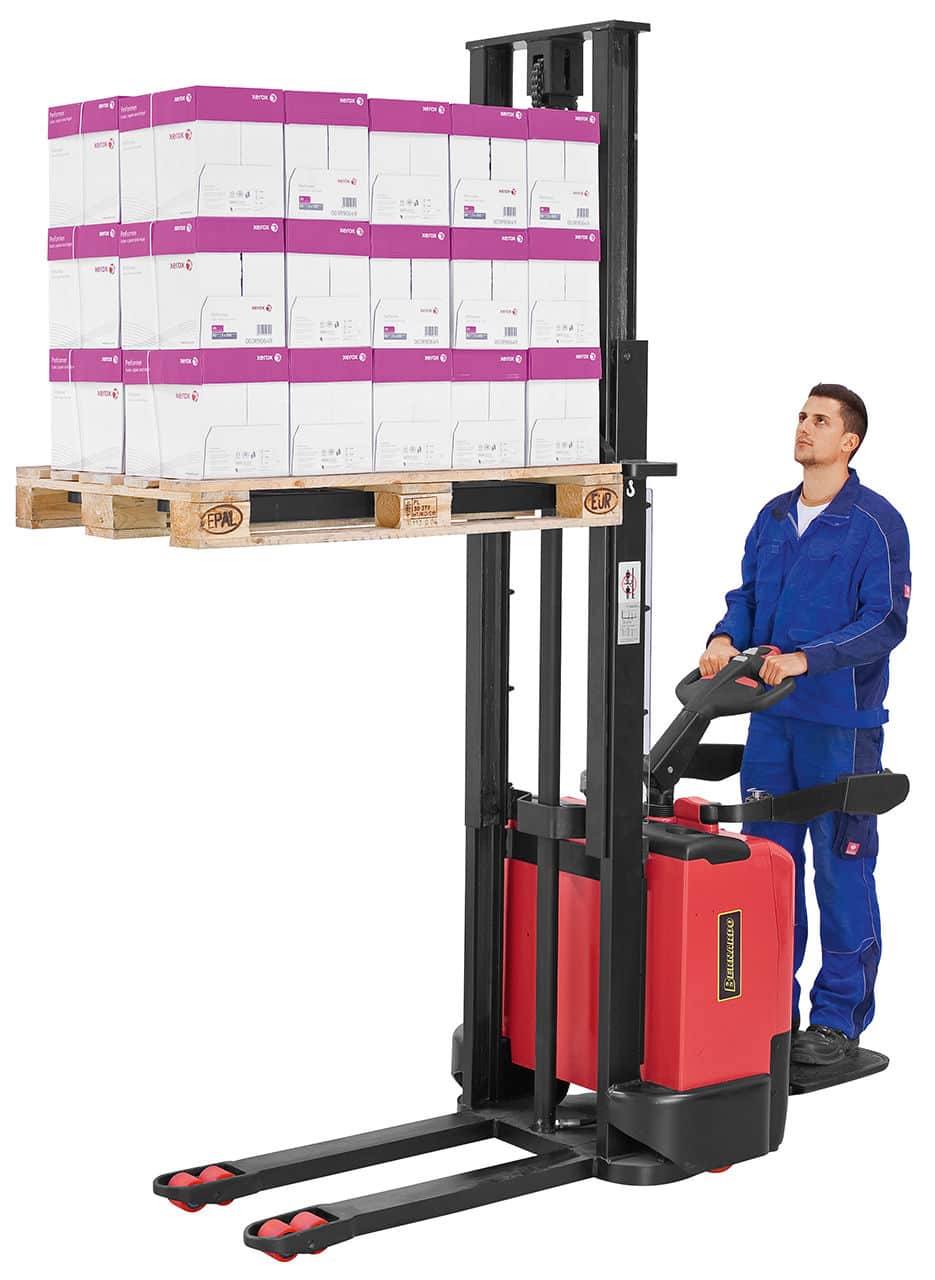

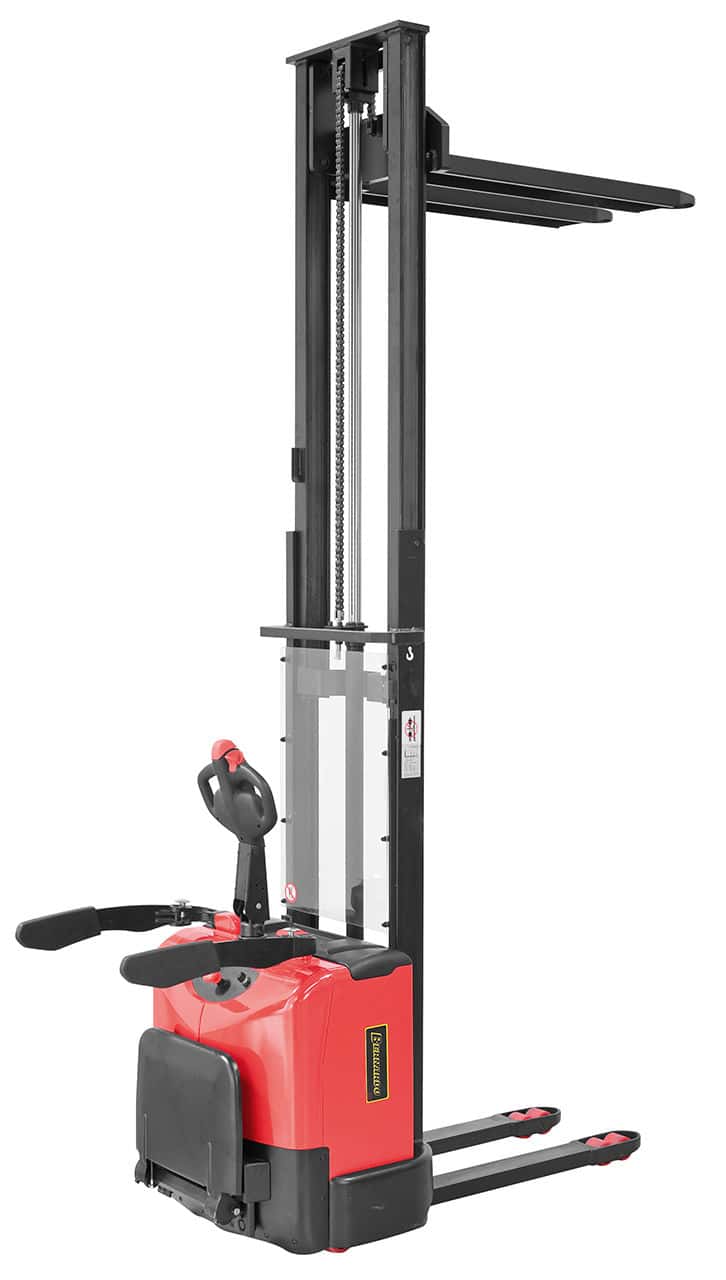

Der elektrische Mitgänger-Stapler Bernardo EDS 1250 - 3.5 ist ein mittelschwerer bis schwerer Industriestapler mit einer Tragfähigkeit von 1.250 kg und einer maximalen Hubhöhe von 3.520 mm. Der Schwerpunkt liegt bei 600 mm, die Gabellänge bei 1.150 mm, die Gabelbreite bei 180 mm. Der Hubmotor hat eine Leistung von 2,2 kW, der Fahrmotor ebenfalls 1,2 kW. Die Batterie hat 24 V. Die Fahrgeschwindigkeit unter Last beträgt 5,2 km/h, die Steigfähigkeit unter Last 6 %. Die Hubgeschwindigkeit unter Last beträgt 110 mm/s, der Wendekreis 1.590 mm und der Radstand 1.278 mm. Das Gewicht der Maschine inklusive Batterie beträgt 930 kg, die Abmessungen 1.908 × 890 mm. Der Stapler eignet sich für mittlere bis große Logistiklager, Produktionsstätten mit mehrstöckigen Regalsystemen und Distributionszentren. Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Tragfähigkeit: 1.250 kg
-
Maximale Hubhöhe: 3.520 mm
-
Hubgeschwindigkeit (mit Last): 110 mm/s
-
Fahrgeschwindigkeit (mit Last): 5,2 km/h
-
Hub-/Fahrmotor: 2,2 kW / 1,2 kW
-
Batteriespannung: 24 V
-
Maschinengewicht (mit Batterie): 930 kg
Für wen eignet sich der EDS 1250 - 3.5? Was
Der Bernardo EDS 1250 - 3.5 ist ein mittelschwerer, elektrisch betriebener Industriestapler mit Fußgängersteuerung (der Bediener geht hinter der Maschine her, nicht auf ihr). Zu den besonderen Merkmalen im Vergleich zu günstigeren EHS-Staplern gehören: höhere Tragfähigkeit (1.250 kg gegenüber 1.000–1.500 kg), leistungsstärkere Motoren (2,2 kW Hubleistung gegenüber 1,5 kW beim EHS, 1,2 kW Fahrleistung), eine 24-V-Batterie (gegenüber 12 V beim EHS) für längere Betriebszeiten, eine höhere Fahrgeschwindigkeit (5,2 km/h mit Last gegenüber 4 km/h beim EHS), eine Steigfähigkeit von 6 % mit Last und ein Wenderadius von 1.590 mm (gegenüber 1.280 mm beim EHS, der im Gegenzug für die höhere Tragfähigkeit etwas weniger wendig ist). Maximale Hubhöhe von 3,5 m: Das Spitzenmodell der EDS-Serie für professionelle Logistiklager mit mehrgeschossigen Hochregalsystemen. Der separate 1,2-kW-Fahrmotor (vom Hubwerk getrennt) ermöglicht kontinuierliche Arbeitszyklen ohne Kompromisse bei Fahr- und Hubleistung – ein entscheidender Vorteil für die Serienfertigung mit hohen Durchsatzraten. In den Kundenlaboren von Krollit ist die EDS 1250 – 3.5 die erste Wahl für mittelgroße bis große Logistiklager, Produktionsstätten mit intensiven Zyklen, Distributionszentren und Lager für schwere Palettenwaren.
Positionierung im Sortiment
Die Elektro-Mitgänger-Hochhubwagen der Baureihe EDS Bernardo sind in vier Modelle mit unterschiedlichen Hubhöhen unterteilt. Alle Modelle haben eine Tragfähigkeit von 1.250 kg: EDS 1250-1.5 (Hubhöhe 1.520 mm), EDS 1250-2.8 (Hubhöhe 2.820 mm), EDS 1250-3.1 (Hubhöhe 3.120 mm) und EDS 1250-3.5 (Hubhöhe 3.520 mm). Alle Modelle verfügen über einen 2,2-kW-Hubmotor, einen 1,2-kW-Fahrmotor, eine 24-V-Batterie, eine Fahrgeschwindigkeit von 5,2 km/h mit Last, einen Wendekreis von 1.590 mm und einen Radstand von 1.278 mm.
... Das Modell EDS 1250 - 3.5 hat eine maximale Hubhöhe von 3.520 mm, ein Maschinengewicht von 930 kg und Abmessungen von 1.908 × 890 mm. Es handelt sich um das Topmodell der EDS-Familie: die größte nutzbare Hubhöhe. Bitte beachten Sie die Deckenhöhe in Ihrer Lagerhalle im Verhältnis zum ausgefahrenen Mast (3.976 mm).
Unterschied zur EHS-Familie Bernardo: Die EDS-Modelle verfügen über einen separaten Fahrmotor (1,2 kW) und eine 24-V-Batterie (im Gegensatz zu den EHS-Modellen mit Hubmotor und 12-V-Batterie): geeignet für den kontinuierlichen, intensiven Einsatz. Die EHS-Modelle sind wirtschaftlicher und für den Standardeinsatz in Lagerhallen ausgelegt. Die Tragfähigkeit des EDS von 1.250 kg liegt zwischen der des EHS 1000 und des EHS 1500.
Krollit Logistik und Support
Bernardo liefert in 5–9 Werktagen (7 Tage im Süden). Der EDS 1250 - 3.5 mit einem Maschinengewicht von 930 kg benötigt zum Entladen einen Hubwagen oder Kran. Abmessungen: 1.908 × 890 mm. Bitte prüfen Sie vorab die Zugänglichkeit des Lagers und die Deckenhöhe im Verhältnis zum ausgefahrenen Mast. Die Maschine wird mit einer 24-V-Batterie und einem Ladegerät geliefert. Original-Ersatzteile von Bernardo (Batterien, Motoren, Masten, Räder) sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt. Kundensupport auf Italienisch verfügbar.
Für wen ist der EDS 1250 - 3.5 geeignet?
| Profil |
Kompatibilität |
Einsatzgrund |
| Hobbyist |
Nicht angegeben |
Schwerlast-Industriestapler: Ausschließlich für den professionellen Einsatz in Logistiklagern und Produktionsstätten. |
| Logistiklager mit 3,5 m Regalhöhe |
Empfohlen |
Tragfähigkeit 1.250 kg. Höhe 3.520 mm. Spezieller 1,2-kW-Fahrmotor für Dauerbetrieb. Fahrgeschwindigkeit 5,2 km/h mit Last für schnelle Einsätze.
|
| Intensive Fertigungsanlagen |
Empfohlen |
24-V-Batterie für lange Laufzeiten, 2,2-kW-Hubmotor für schnelle Zyklen. Geeignet für die Serienproduktion mit häufigem Umschlag schwerer Paletten.
|
Nicht geeignet für: Tragfähigkeiten unter 1.000 kg (EHS-Stapler sind wirtschaftlicher und für Standardtragfähigkeiten optimal dimensioniert); Lagerhallen mit schmalen Gängen unter 2,5 m (1.590 mm Wenderadius erfordert einen Mindestgang von 2,8 m); Lagerhöhen über 3.520 mm (Upgrade auf das höchste Modell oder Einsatz von Flurförderzeugen mit Mastregalen in Betracht ziehen); Hobbyanwendungen oder kleine Lagerhallen (überdimensioniert; manuelle HHKs oder elektrische EHS in Betracht ziehen).
Tragfähigkeit und Hubkraft
| Spezifikation |
Wert |
| Tragfähigkeit |
1.250 kg |
| Schwerpunkt |
600 mm |
| Minimale Hubhöhe |
81 mm |
| Maximale Hubhöhe |
3.520 mm |
Gabel
| Angeben |
Wert |
| Gabellänge |
1150 mm |
| Gabelbreite |
180 mm |
| Gabelhöhe |
60 mm |
| Netto-Gabelbreite |
210 mm |
Geschwindigkeit
| Spezifikation |
Wert |
| Heben (beladen / unbeladen) |
110 / 170 mm/s |
| Sinken (beladen / unbeladen) |
120 / 130 mm/s |
| Fahrgeschwindigkeit (beladen / unbeladen) |
5,2 / 5,5 km/h |
Steigung Steigfähigkeit
| Spezifikation |
Wert |
| Steigung (beladen) |
6 % |
| Steigung (unbeladen) |
12 % |
Motoren und Batterie
| Spezifikation |
Wert |
| Hubmotor |
2,2 kW |
| Fahrmotor |
1,2 kW |
| Batteriespannung |
24 V |
Manövrierfähigkeit und Abmessungen
| Spezifikation |
Wert |
| Transportbreite |
570 mm |
| Wendekreis |
1590 mm |
| Radstand |
1278 mm |
| Radgröße |
252 × 89 mm |
| Abmessungen der Gabelrolle |
80 × 70 mm |
| Gesamtabmessungen |
1.908 × 890 mm |
| Höhe (Mast eingefahren/ausgefahren) |
2.296 / 3.976 mm |
Gewicht
| Spezifikation |
Wert |
| Maschinengewicht (mit Akku) |
930 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Standardausstattung
- Bernardo EDS 1250 - 3.5 Elektrischer Mitgänger-Stapler
- Integrierter 24-V-Akku
- Netzladegerät
- 2,2-kW-Hubmotor
- Motor 1,2 kW Fahrmotor
- Breitenverstellbare Gabeln

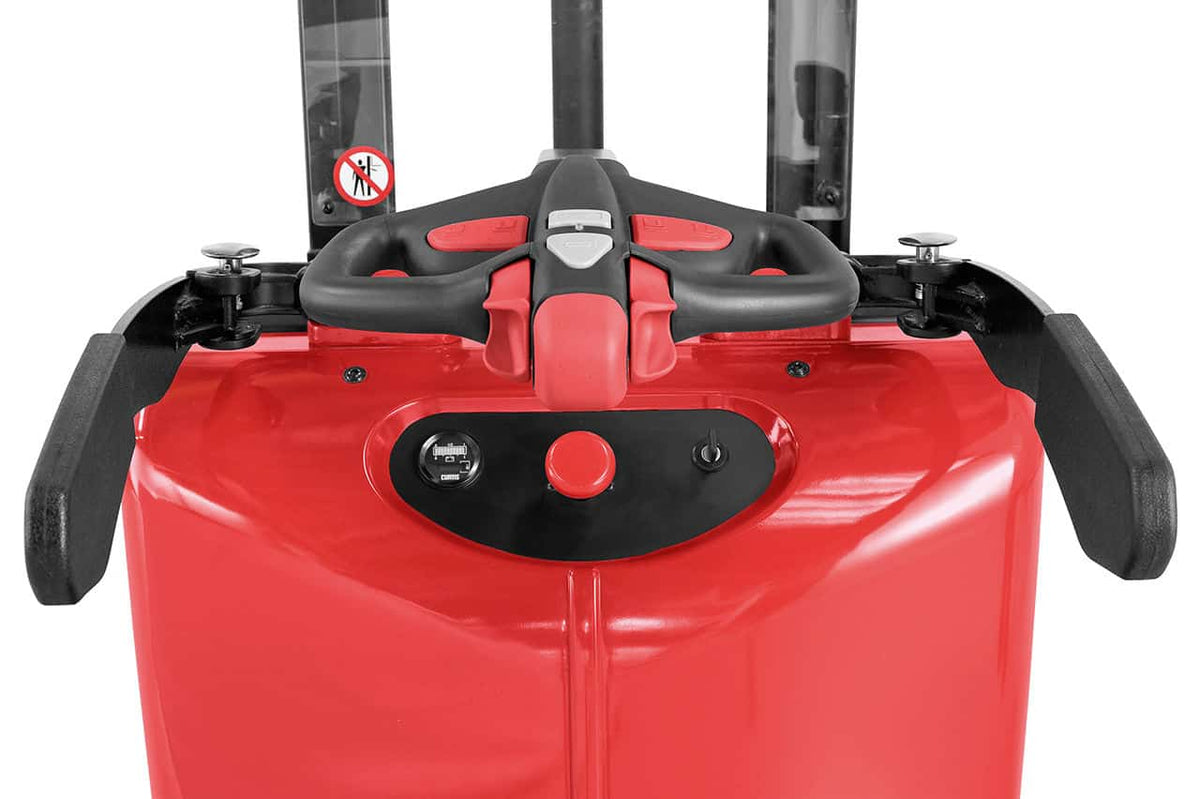

- Steuersäule mit ergonomischen Bedienhebeln
- Bedienungsanleitung auf Italienisch
- CE-Konformitätsdokumentation
Häufig gestellte Fragen
Warum EDS und nicht EHS aus der unteren Preisklasse?
Die EDS verfügen über einen separaten Fahrmotor (1,2 kW), einen 24-V-Akku (gegenüber 12 V bei den EHS), eine höhere Tragfähigkeit (1.250 kg gegenüber 1.000–1.500 kg) und eine höhere Fahrgeschwindigkeit (5,2 km/h gegenüber 4 km/h). Für den kontinuierlichen, intensiven Einsatz sind die EDS optimal dimensioniert; für den Standardeinsatz in Lagerhallen sind die EHS wirtschaftlicher.
Wirtschaftlicher Vergleich: Standard-EHS ca. 3.000–6.000 €; Schwere Hubarbeitsbühnen kosten ca. 6.000–12.000 €. Die Mehrkosten für Hubarbeitsbühnen rechtfertigen sich bei: kontinuierlichen Betriebszyklen (mehr als 50 Bewegungen/Stunde), mittelgroßen bis großen Lagern mit großen Abständen zwischen den Stationen und Anwendungen, bei denen die Fahrgeschwindigkeit die Produktivität maßgeblich beeinflusst.
Berücksichtigt die Höhe von 3.520 mm die minimale Gabelhöhe?
Ja. Der Wert entspricht der maximalen Höhe, die die Gabeln vom Boden erreichen können. Die nutzbare Lagerhöhe ergibt sich aus der Differenz zwischen der minimalen Gabelhöhe (81 mm) und den Gesamtabmessungen der Gabeln (60 mm).
Praktische Berechnung: Für Regale mit einer Ablagehöhe von 3.000 mm ist ein Hubwagen mit einer maximalen Höhe von 3.520 mm ausreichend und bietet ausreichend Spielraum. Für die korrekte Dimensionierung berücksichtigen Sie bitte auch die Höhe des ausgefahrenen Mastes (technischer Parameter) und prüfen Sie die Deckenhöhe des Lagers.

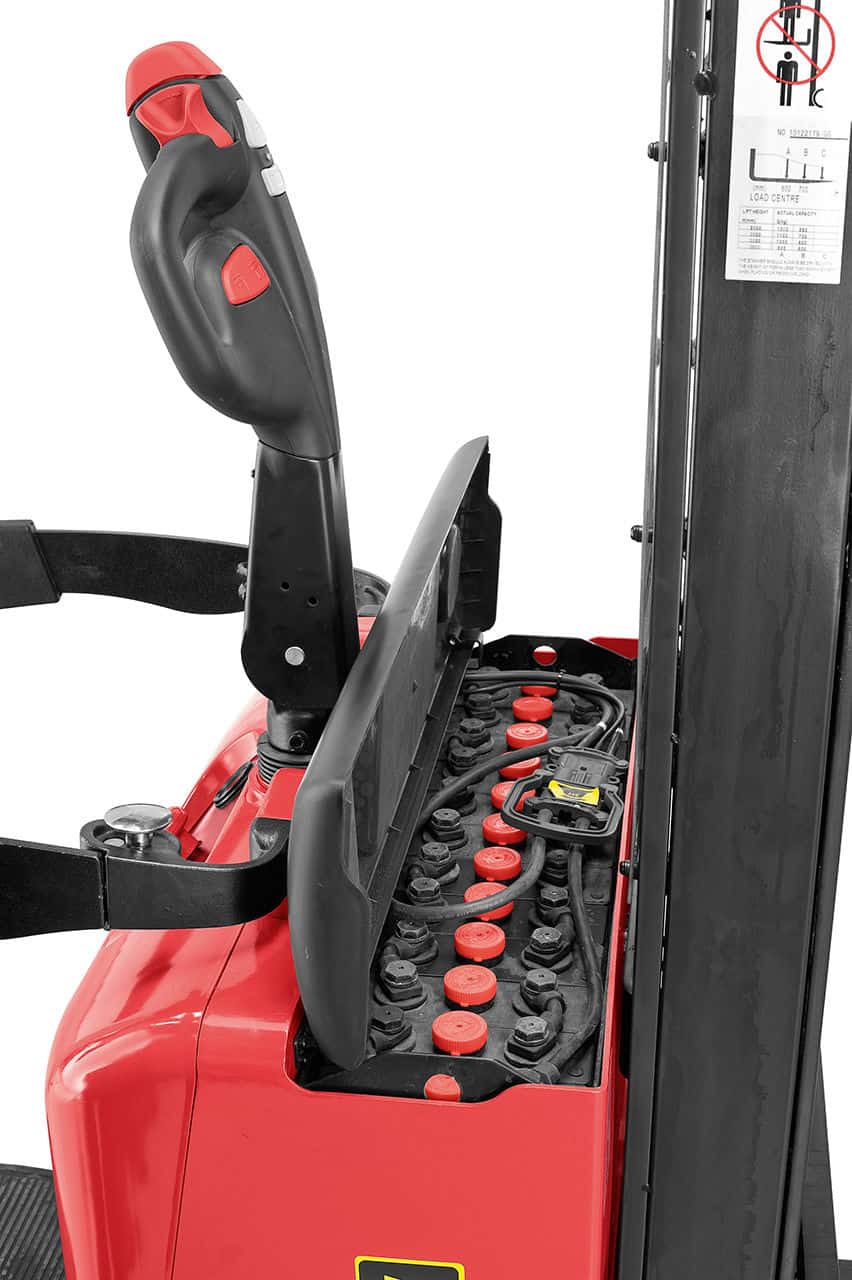

Wie lange hält der 24-V-Akku bei intensiver Nutzung?
Bei kontinuierlicher intensiver Nutzung (50–80 Bewegungen/Stunde) hält der 24-V-Akku typischerweise 6–8 Stunden. Bei normaler Nutzung (20–30 Bewegungen/Stunde) kann die Laufzeit auf 8–10 Stunden verlängert werden. Eine vollständige Ladung dauert ca. 8–10 Stunden.
Für den Dauerbetrieb im Zweischichtbetrieb wird ein Ersatzakku oder das Zwischenladen während der Pausen empfohlen. 24-V-Akkus haben bei normaler intensiver Nutzung eine typische Lebensdauer von 4–6 Jahren, bevor sie ausgetauscht werden müssen. Original Bernardo-Ersatzakkus sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt.
Reicht eine Tragfähigkeit von 6 % aus?
Für die meisten Lagerhallen ja. Standardmäßige Laderampen haben eine Steigung von 6–8 %, während interne Rampen zwischen Abteilungen typischerweise eine Steigung von 3–5 % aufweisen. Der Wert von 6 % bezieht sich auf eine statische Steigung bei Nennlast. Bei steileren Steigungen sollten Gabelstapler mit einem leistungsstärkeren Motor eingesetzt werden.
Bei Steigungen über 6 % (z. B. Zufahrten zu Kellern, steile Laderampen) wird empfohlen, die Last in zwei Phasen zu transportieren: Anheben ohne Last, Anheben und horizontale Fahrt. Für Anwendungen mit regelmäßigen Steigungen über 10 % sind Flurförderzeuge mit überlegener Traktion (Verbrennungsmotor- oder schwere elektrische Industriestapler) erforderlich.
Ermöglicht der Wendekreis von 1.590 mm das Manövrieren in engen Gängen?
Für Standard-Lagergänge (2,8–3,5 m) ja. Für schmalere Gänge unter 2,5 m müssen EDS-Stapler langsamer manövrieren oder sind dafür nicht ausgelegt. Für Lagerhallen mit sehr schmalen Gängen (unter 2 m) sind Gabelstapler mit Spezialmast oder Dreiseitenstapler erforderlich.
Die korrekte Dimensionierung des Lagerlayouts in Bezug auf den Wendekreis des Staplers ist entscheidend für Produktivität und Sicherheit. Prüfen Sie die vorhandenen Gänge vorab anhand der Spezifikationen des Staplers. Bei neuen Lagerhallen wird empfohlen, die Gänge mit einem Sicherheitsabstand von mindestens 0,5 m zum Wendekreis des gewählten Staplers zu dimensionieren.
