Ujk | SKU: 104302

UJK Parf Selbstsichernder Klemmhaken

Name: UJK Parf Selbstsichernder Klemmhaken
Brand: Ujk
SKU: 104302
Price: 27.82 EUR
Availability: InStock

€27,82 (19% MwSt. inkl.)

Business-Lösung mit bis zu 30 Raten

Lieferung und Versand

Bei Krollit garantieren wir einen sicheren und zuverlässigen Versandprozess. Die Bestellungen werden mit äußerster Sorgfalt und Rückverfolgbarkeit bis zur Auslieferung bearbeitet.

Für internationale Sendungen senden Sie Ihre Anfrage bitte über das Kontaktformular .

Unterschreiben Sie den Lieferschein zum Zeitpunkt der Lieferung immer mit dem Vermerk "vorbehaltlich der Kontrolle", damit eventuelle Unregelmäßigkeiten oder Unstimmigkeiten beim Produkt korrekt behandelt werden können.

Unser Ziel ist es, Ihnen einen pünktlichen Service und ein sorgenfreies Einkaufserlebnis zu gewährleisten.

Beschreibung
Produktsicherheit
Bewertungen

Beschreibung

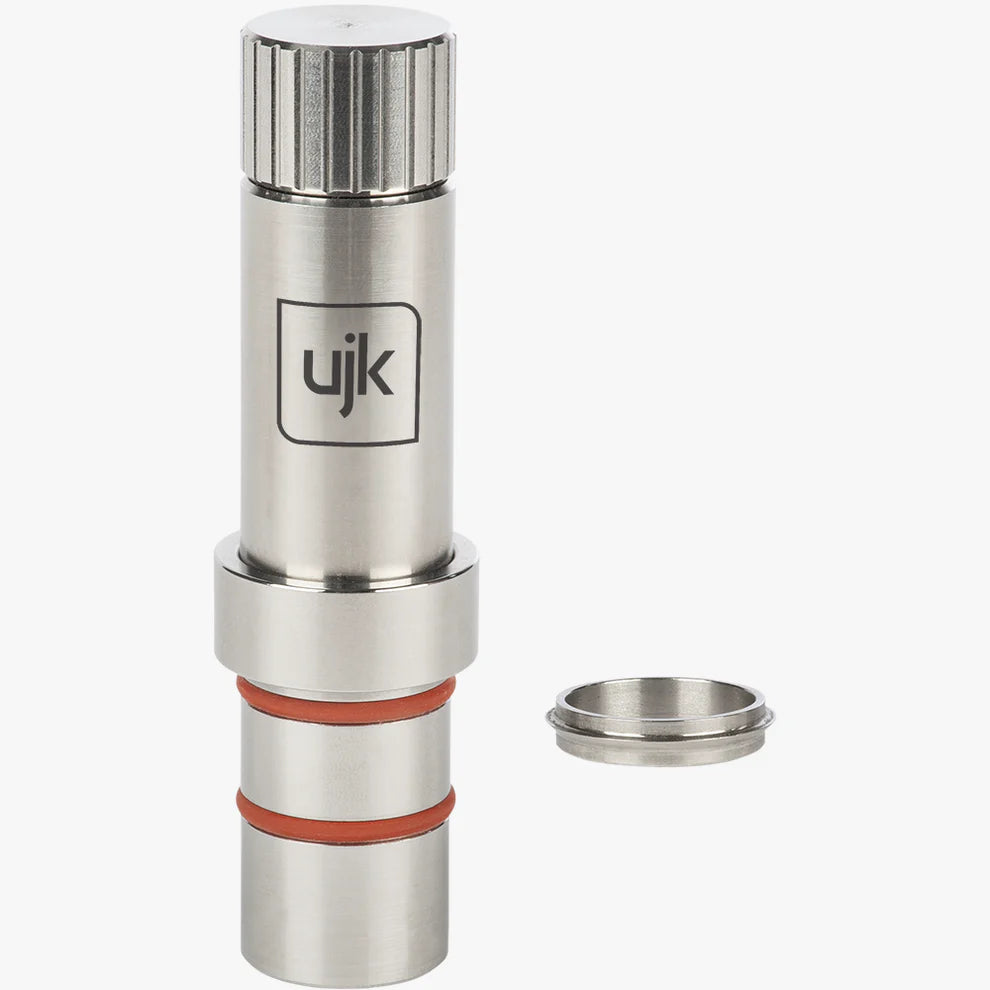

Der selbstsichernde Spannhaken UJK Parf ist CNC-gefräst aus Edelstahl 303, hat einen Durchmesser von 20 mm und eine Gesamtlänge von 90 mm. Durch einfaches Drehen des oberen Teils wird der Haken spielfrei in der 20-mm-Bohrung fixiert, ohne dass die Unterseite des Tisches zugänglich sein muss. Im Lieferumfang enthalten sind zwei austauschbare Spannringe und zwei Ersatz-O-Ringe. Kompatibel mit dem Festool MFT/3 Tisch und allen Rastertischen mit 20-mm-Bohrungen. Hergestellt in Großbritannien. Vertrieb in Italien durch Krollit, offizieller UJK-Vertriebspartner seit 2007.

Durchmesser: 20 mm
Gesamtlänge: 90 mm
Überstand mit Zwischenring: 60 mm
Zwischenring: Durchmesser 25 mm, Höhe 10 mm
Verriegelungsmechanismus: Drehung des Oberteils, werkzeuglos
Material: CNC-gefräster Edelstahl 303
Austauschbare Ringe enthalten: 2 (25-mm-Zwischenring und abgeschrägter Anschlagring)
Ersatz-O-Ringe enthalten: 2
Kompatibilität mit Bohrungen: 20 mm mit oder ohne Fase (wendbarer Ring)
Kompatibilität mit Hobelmaschinen: UJK Multifunktionstisch, Festool MFT/3, 20-mm-Raster Tische
Herkunft: Großbritannien

Wer verwendet den selbstsichernden Spannhaken von UJK Parf und wofür?

Der selbstsichernde Spannhaken von UJK Parf wird von Schreinern und Holzbearbeitern verwendet, die eine stabile, spielfreie Führung auf Multifunktionstischen mit 20-mm-Bohrungen benötigen. In Italien wird er hauptsächlich von Anwendern eingesetzt, die mit dem Parf MkII Bohrsystem eine Führungssäge auf einem Multifunktionstisch für 90°- und 45°-Schnitte verwenden, von Anwendern, die Fräs- und Schleifarbeiten durchführen, die eine vibrationsfreie Werkstückspannung erfordern, und von Profis, die mit mobilen Schneidstationen vor Ort arbeiten, wo die Stabilität der Führung für die Schnittgenauigkeit entscheidend ist. Der von oben drehbare Selbstverriegelungsmechanismus macht den Zugang zur Tischunterseite im Gegensatz zu herkömmlichen Spannhaken mit Gewindeknopf überflüssig.

Krollit Logistik und Support

Versand innerhalb von 3–5 Werktagen ab Krollit-Lager in Monteforte Irpino (AV). Technischer Support auf Italienisch unter +39 0825-1494022.

Für wen ist der selbstsichernde Spannhaken UJK Parf geeignet?

Profil	Kompatibilität	Muster
Holzbearbeiter mit UJK Multifunktionstisch oder Festool MFT/3 und Führungskreissäge	Geeignet	Die Drehverriegelung eliminiert das für Spannhaken ohne Verriegelungsmechanismus typische Spiel; 60 mm Ausladung mit Zwischenring, geeignet für die Verwendung mit Führungsschienen
Für Anwender, die Fräs- und Bearbeitungsvorgänge mit starken Vibrationen durchführen	Geeignet	Nach dem Einrasten schwingt der Mitnehmer nicht; der Nulltoleranzmechanismus gewährleistet die Position auch bei Vibrationen.
Für Anwender, die einen flachen Mitnehmer benötigen.	Geeignet.	Der Mitnehmer kann von der Unterseite des Tisches eingesetzt und für eine bündige Referenz eingerastet werden.
Für Anwender, die eine Arretierung an Tischen mit eingeschränktem Zugang zur Unterseite benötigen.	Geeignet.	Die Arretierung erfolgt von oben durch eine einfache Drehung, ohne dass die Unterseite des Tisches zugänglich sein muss.

Nicht geeignet für: Tische mit einem Lochdurchmesser von mehr als 20 mm und für Anwendungen mit Holz, das dicker als die Schnittkapazität der Säge ist. Für diese Anwendungen wird der 120 mm lange Spannhaken UJK Parf empfohlen.

Technische Daten

Abmessungen und Mechanismus

Durchmesser	20 mm
Gesamtlänge	90 mm
Überstand mit Zwischenring	60 mm
Durchmesser des Zwischenrings	25 mm
Höhe des Zwischenrings	10 mm
Verriegelungsmechanismus	Werkzeugloser Verschluss Drehung
Einführung von unten	Ja, für flache Bauweise

Materialien und Zubehör

Material	Edelstahl 303
Bearbeitung	CNC
Austauschbare Kragen im Lieferumfang enthalten	2 (25 mm Zwischenkragen und abgeschrägter Anschlagkragen)
Ersatz-O-Ringe inklusive	2
Zulauf	Einzeln
Bohrungskompatibilität	20 mm mit Fase; mit umgekehrtem Kragen auch ohne Fase
Plankompatibilität	UJK Multifunktionstisch, Festool MFT/3, 20-mm-Rastertische
Herstellungsland	Großbritannien

Vergleich mit UJK 50-mm-Referenzhaken

Parameter	Selbstsichernder Haken	50-mm-Haken	Wann sollte der selbstsichernde Haken gewählt werden?
Verriegelungsmechanismus	Nulltoleranz-Tischplatte Drehung	Keine, direktes Einsetzen	Absolut spielfrei, falls erforderlich
Überstand	60 mm (mit Zwischenring)	50 mm	Verwendung mit Schiene auf dickeren Materialien
Bündiges Profil	Ja, von unten einsetzbar	Nein	Flacher Anschlag bei Bedarf
Kompatibilität mit Bohrungen ohne Fase	Ja, mit umgekehrtem Ring	Nein	Flache Bohrungen nicht abgeschrägt
Lieferumfang	Einzeln	Paar	Für die Verwendung mit der Führungsschiene mindestens 2 Stück bestellen

Häufig gestellte Fragen

Wie funktioniert der Selbstverriegelungsmechanismus des UJK Parf Spannhakens?

Durch eine einfache Drehung der Oberseite des Spannhakens wird die Toleranz von fein auf null geändert und er wird sicher in der 20-mm-Bohrung verriegelt. Eine Drehung in die entgegengesetzte Richtung löst ihn. Es werden keine Werkzeuge benötigt, und die Unterseite des Tisches muss nicht zugänglich sein.

Der Mechanismus löst das typische Problem hoher Spannhaken ohne Verriegelung: Selbst bei engen Toleranzen hat ein 60-mm-Spannhaken ohne Verriegelung immer ein geringes Spiel, was zu Schnittungenauigkeiten führt. Der selbstverriegelnde Sperrklinkenmechanismus von UJK Parf eliminiert dieses Spiel, indem er die Toleranz nach dem Verriegeln auf null reduziert.
