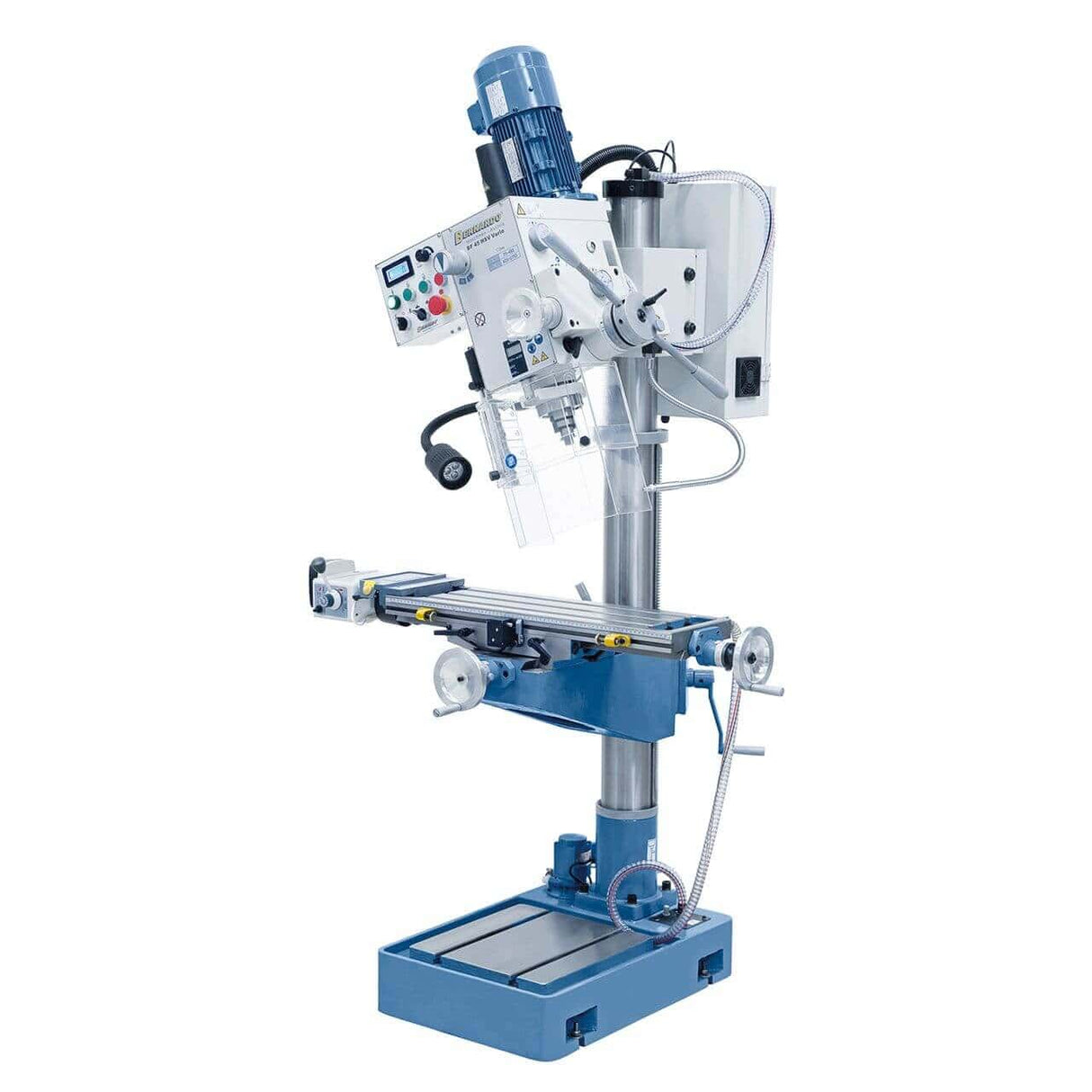

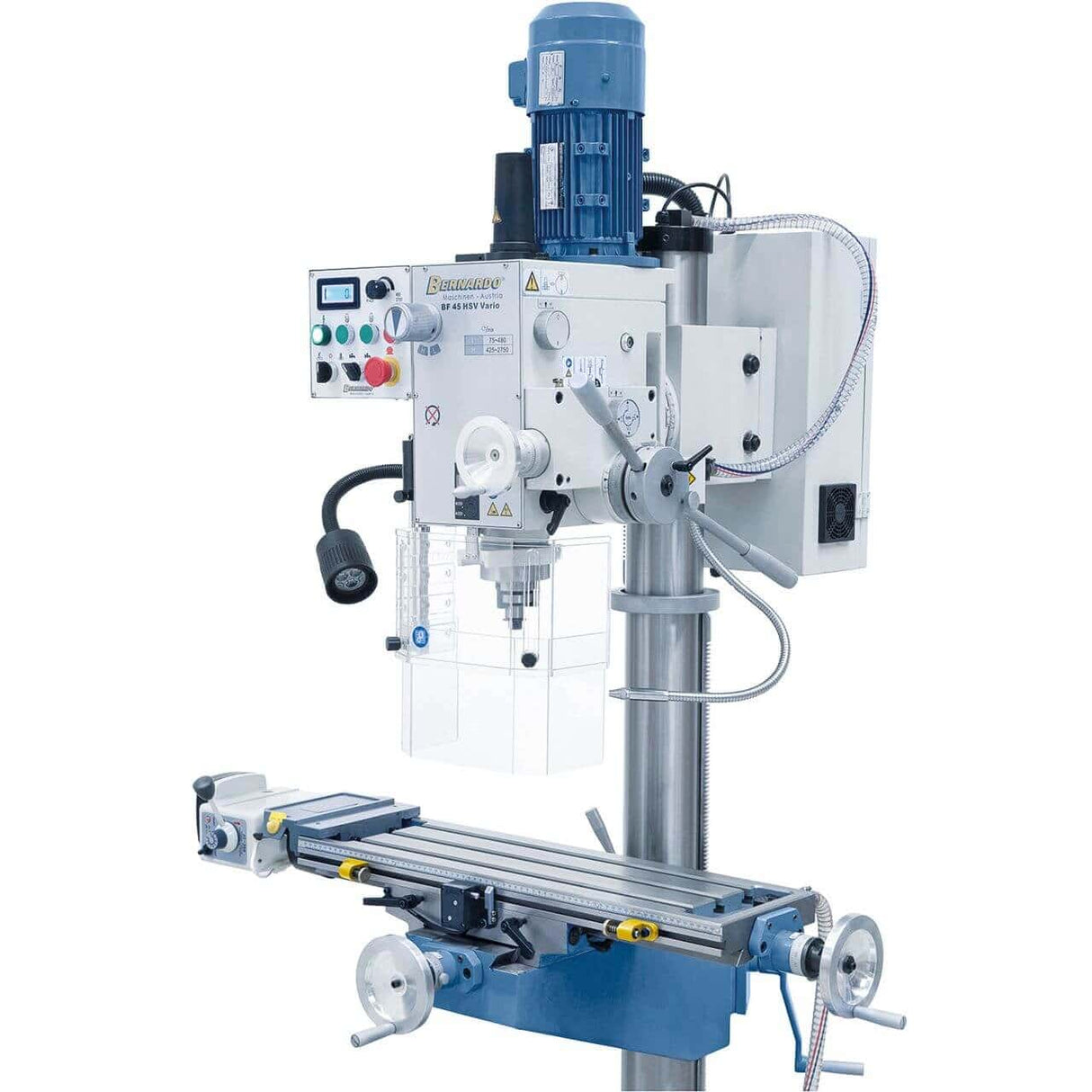

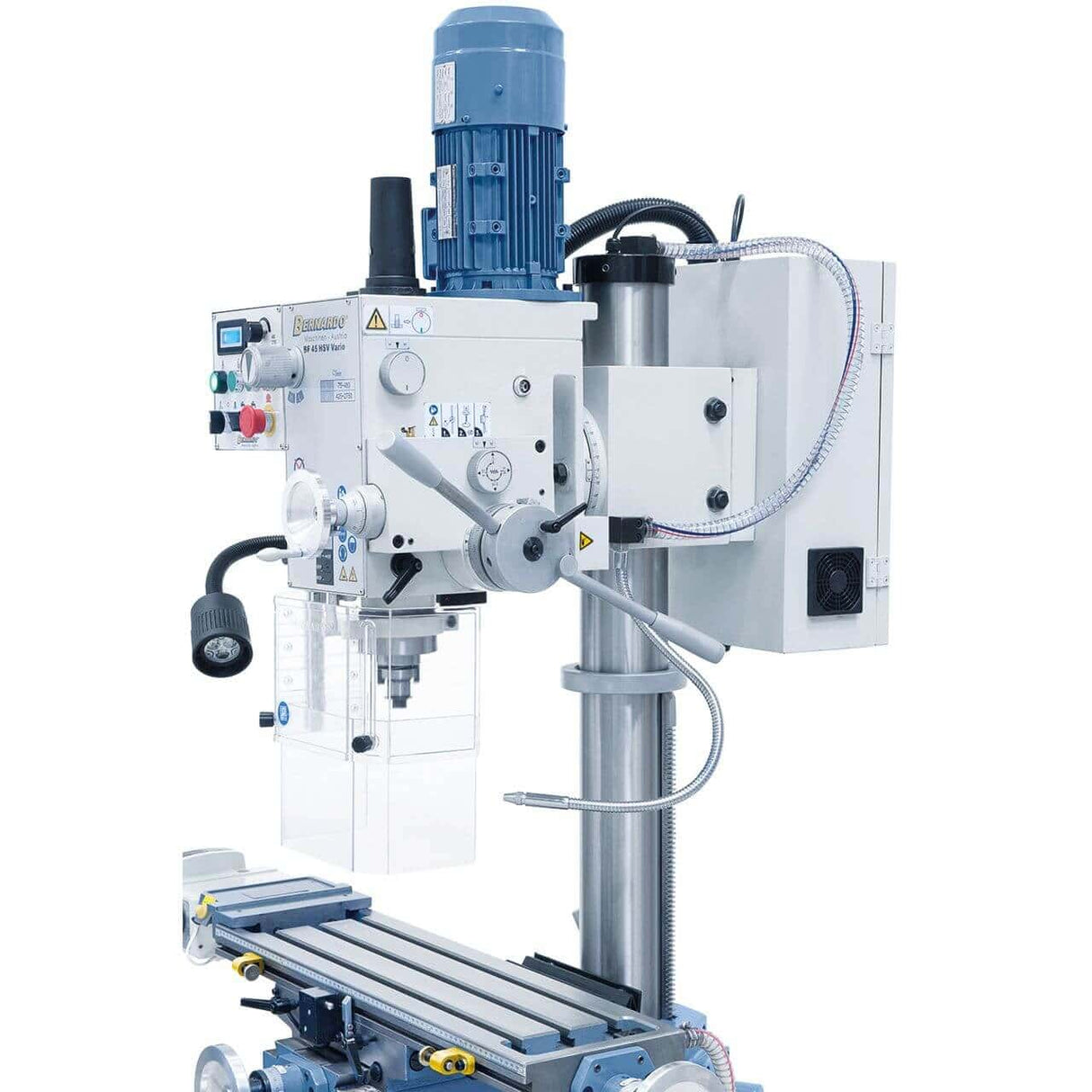

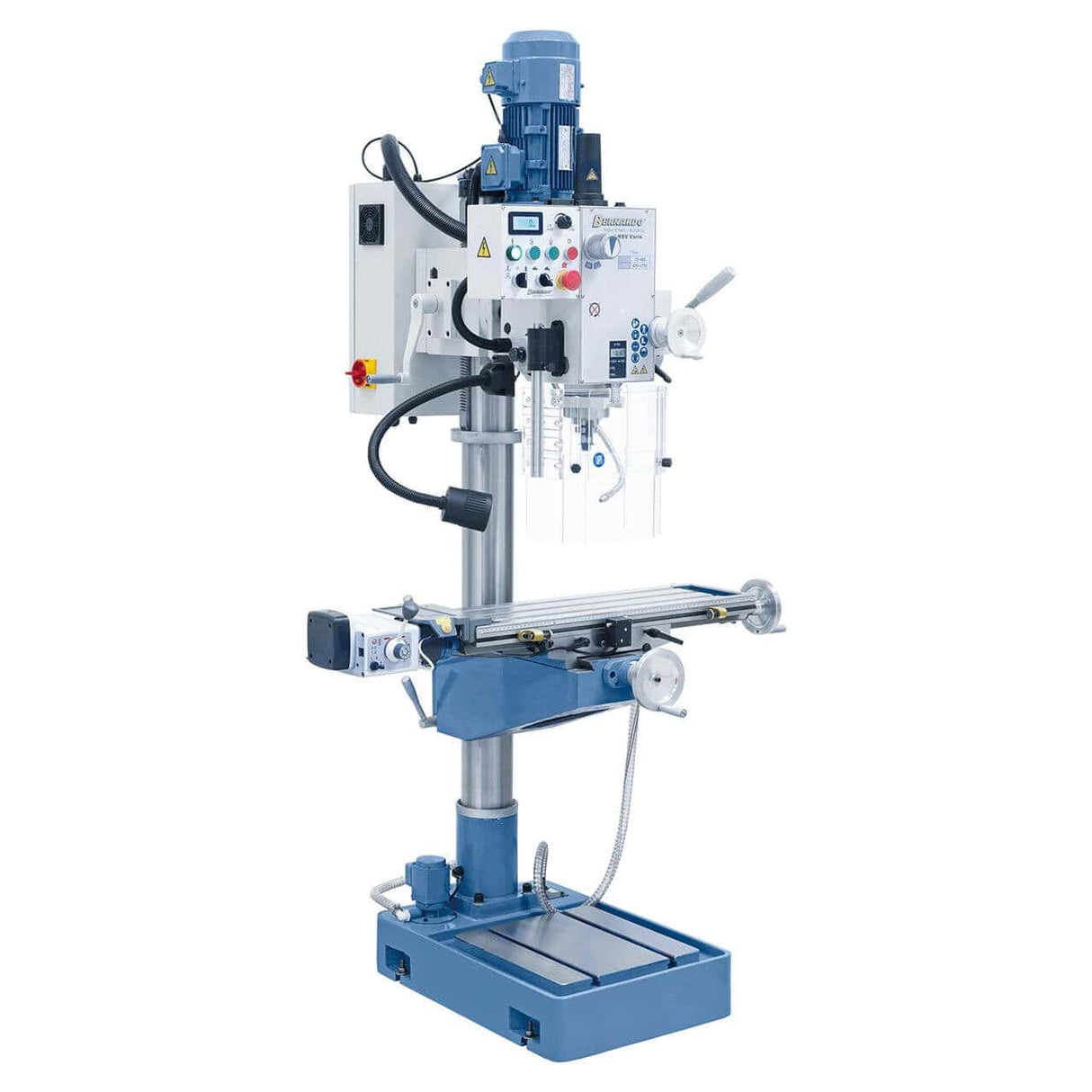

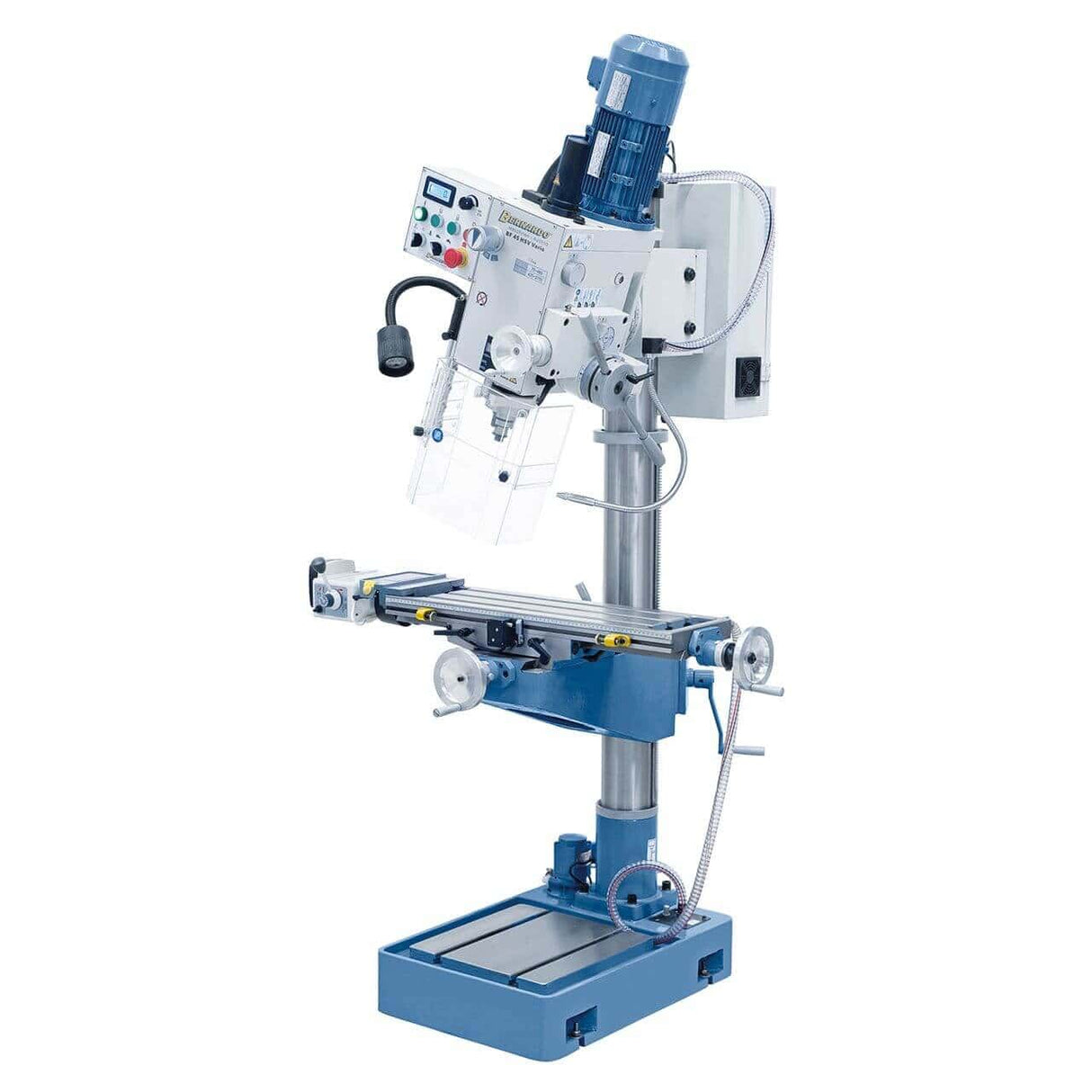

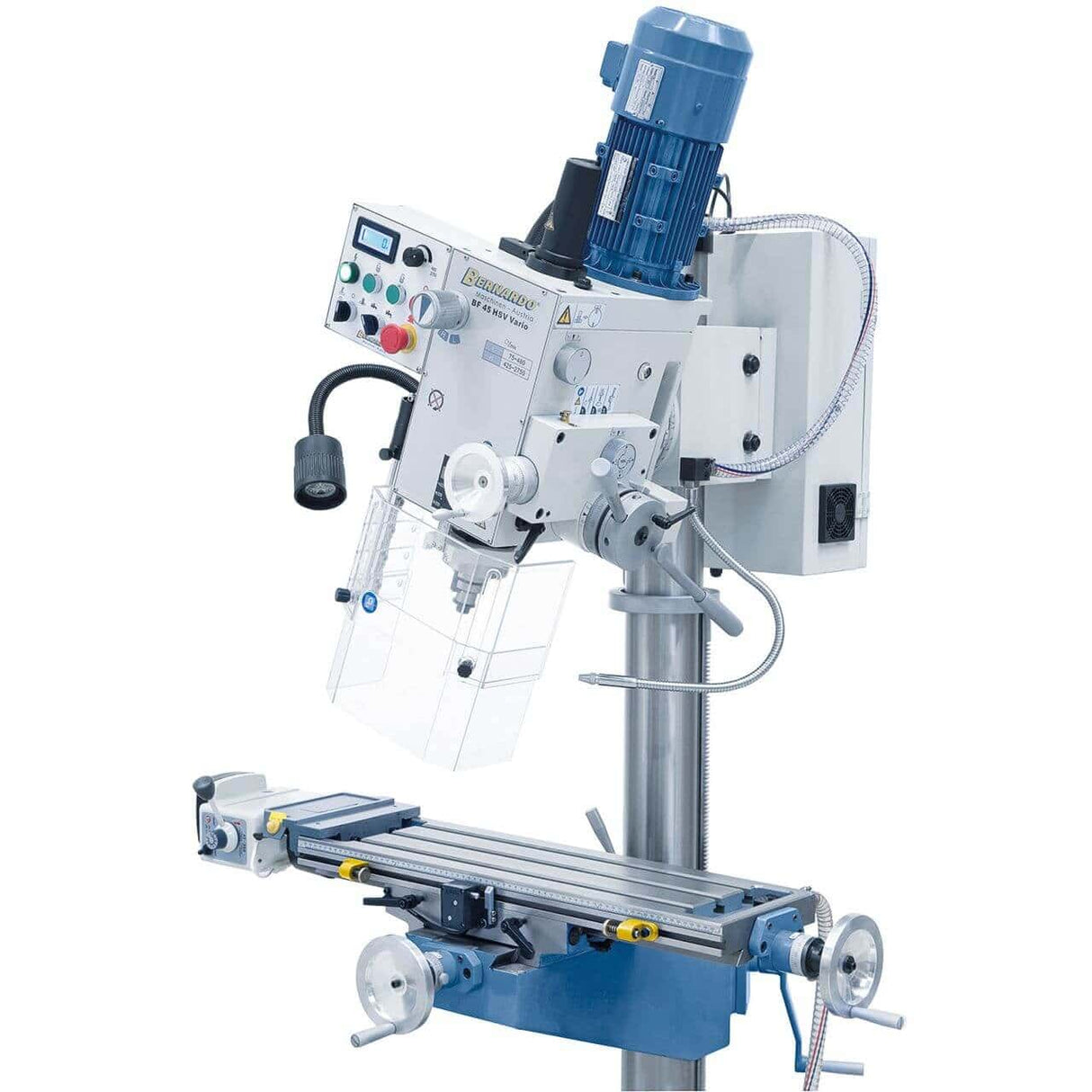

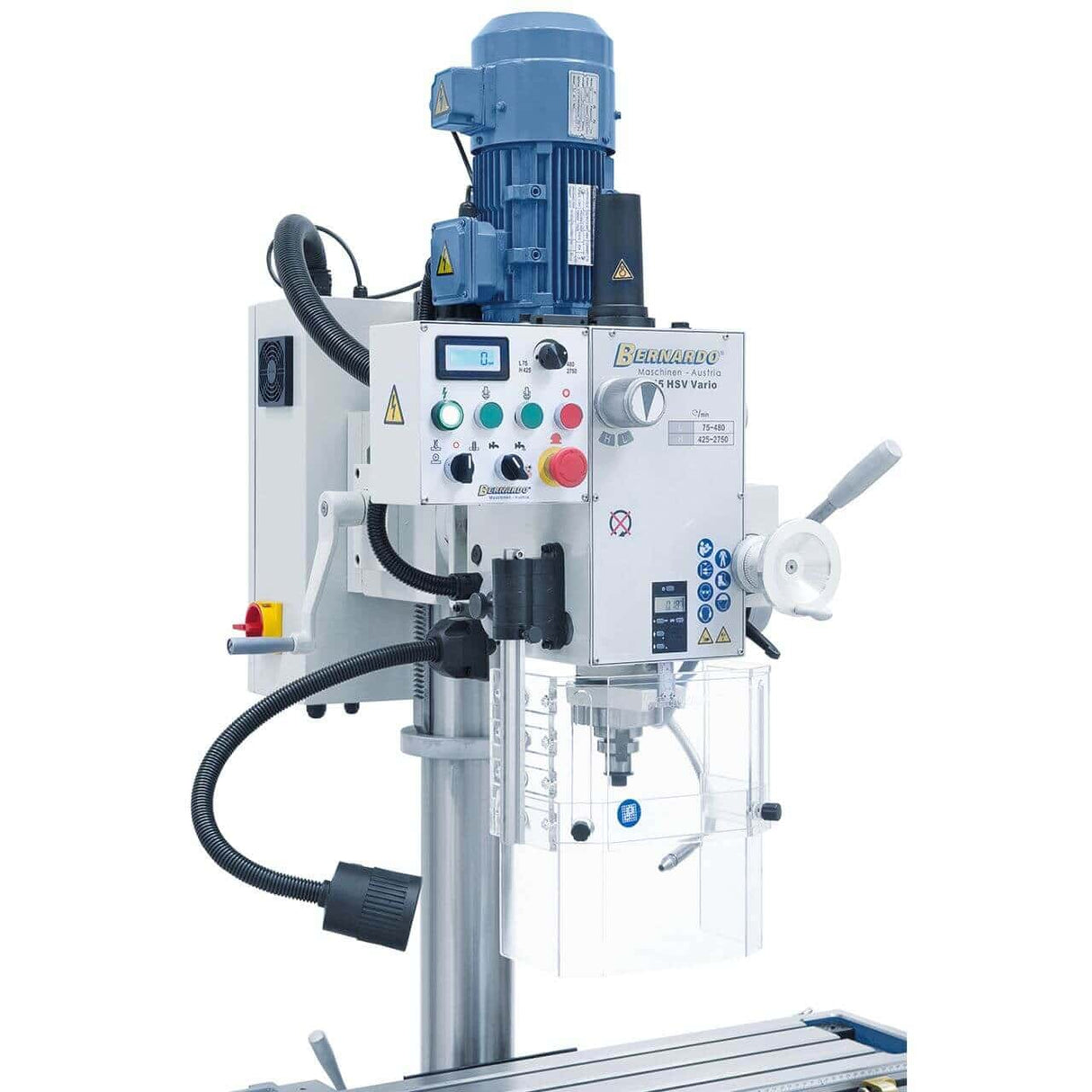

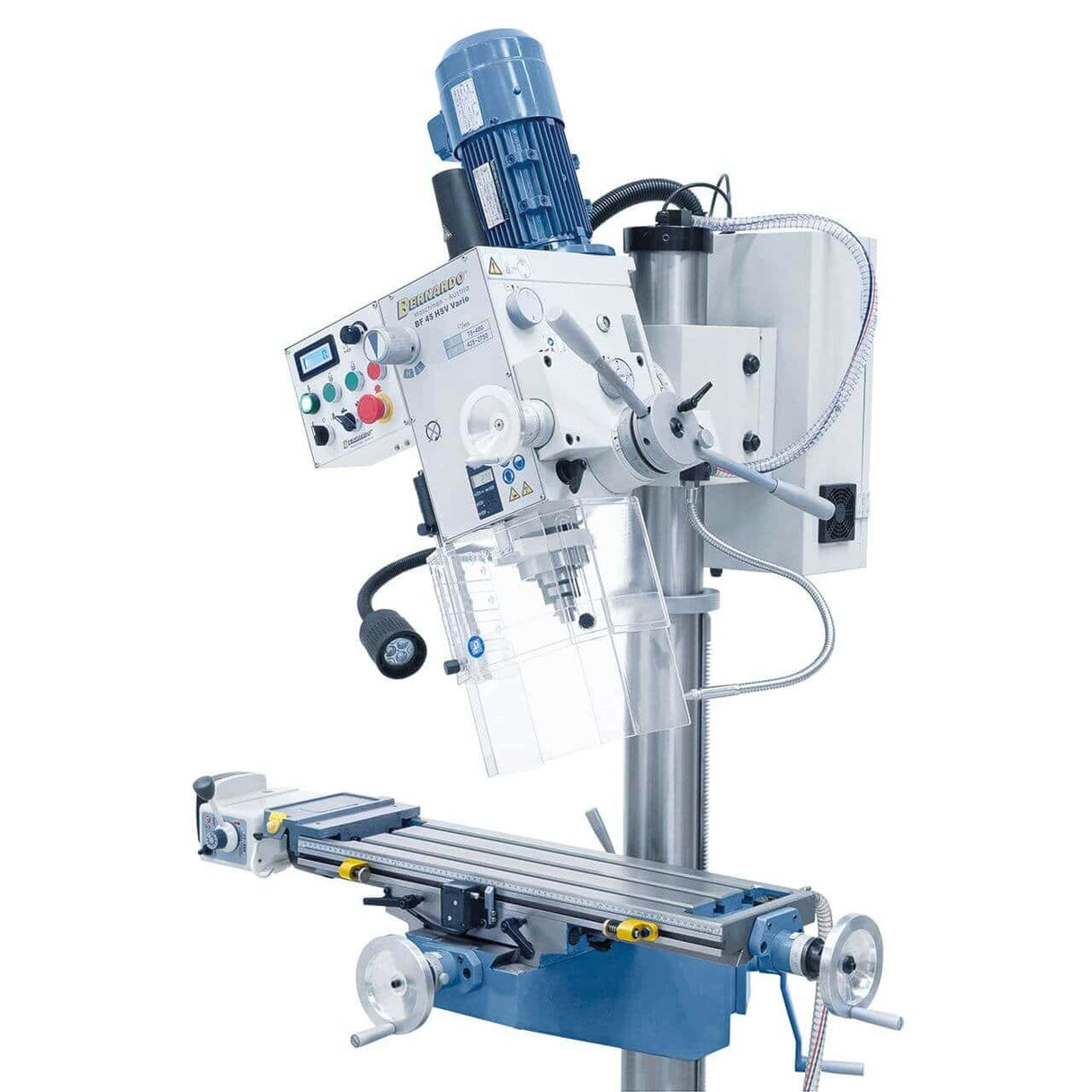

Bernardo BF 45 HSV Vario è una trapano-fresatrice professionale da 362 kg per officine meccaniche di precisione, con foratura acciaio Ø32 mm, fresatura frontale Ø80 mm, inverter Delta velocità Vario (75–2.750 rpm), motore 2,2 kW 400 V, attacco MT 4, avanzamento automatico asse X AL 450 D. Krollit, distributore ufficiale Bernardo dal 2007.
- Foratura acciaio Ø32 mm
- Foratura ghisa Ø40 mm
- Fresatura frontale max Ø80 mm
- Velocità mandrino 75–2.750 rpm (Vario)
- Attacco mandrino MT 4, corsa 120 mm

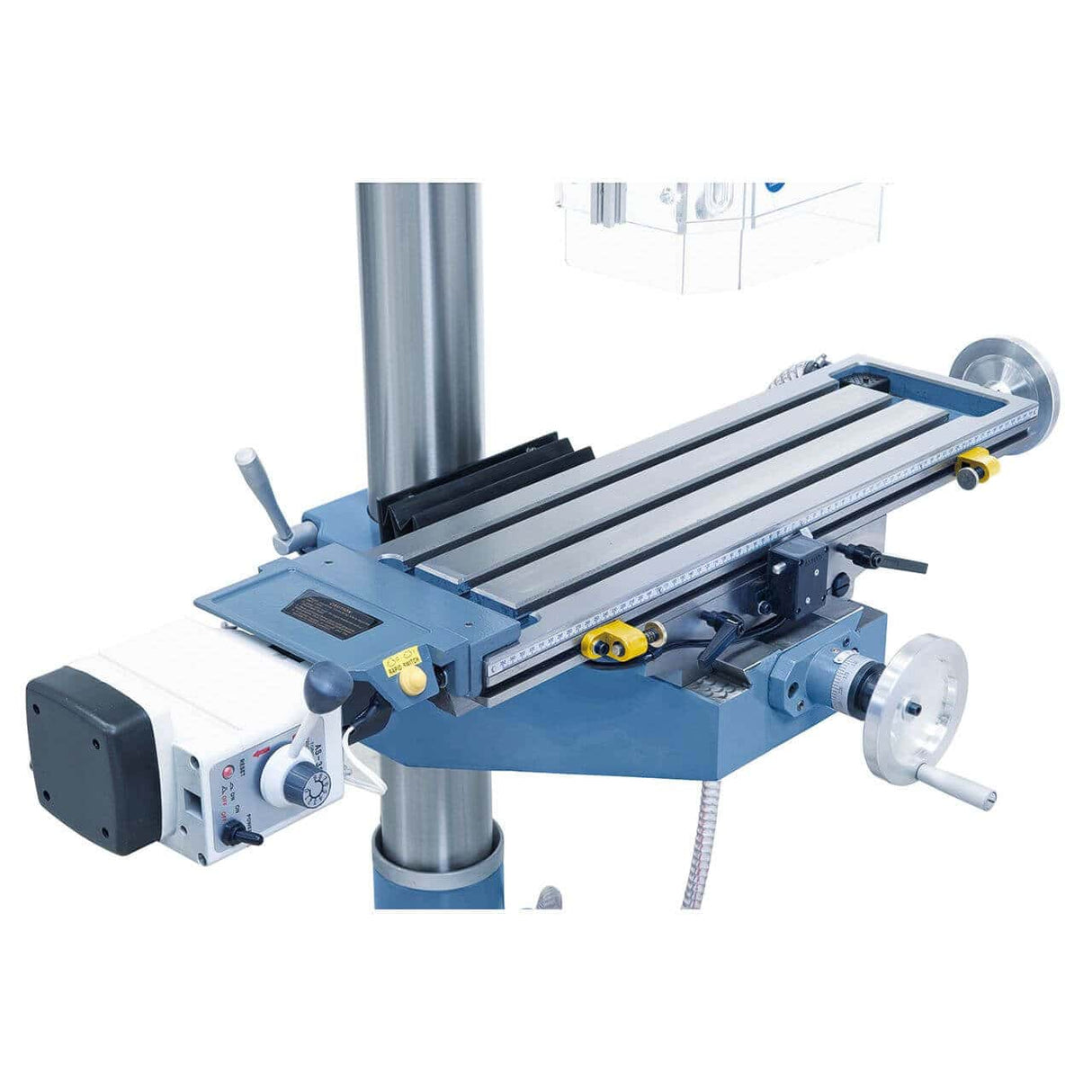

- Tavola a croce 730 x 210 mm, corse X/Y 495 / 200 mm
- Avanzamento automatico asse X AL 450 D di serie
- Motore 1,5 kW (S1) / 2,2 kW (S6) 400 V
- Peso 362 kg
Chi usa la BF 45 HSV Vario e per cosa
Officine meccaniche di precisione, costruttori di stampi e laboratori industriali utilizzano questa trapano-fresatrice di grande formato per lavorazioni complete: foratura acciaio fino a Ø32 mm e ghisa fino a Ø40 mm, fresatura frontale fino a Ø80 mm con avanzamento automatico mandrino. Il inverter Delta velocità Vario (75–2.750 rpm) e la struttura da 362 kg in ghisa pesante sostengono cicli di lavoro intensi su tavola 730 x 210 mm.
Il suo posto nella gamma Bernardo
Bernardo BF 45 HSV Vario si colloca nel segmento alto della gamma trapani-fresatrici Bernardo, con struttura in ghisa da 362 kg per uso industriale continuo. Sopra questa fascia Bernardo propone solo le fresatrici universali UWF con avanzamento automatico su tutti gli assi. Sotto la BF 45 HSV Vario la gamma offre la serie BF 28 BDC e BF 30 G con strutture più compatte (130-190 kg) e capacità di foratura inferiori.
Logistica e supporto Krollit
Spedizione Bernardo in 5-9 giorni lavorativi (7 giorni al Sud). Per ricambi originali Bernardo, spedizione 3-5 giorni lavorativi da magazzino Krollit. Assistenza clienti in italiano disponibile per documentazione tecnica, schede prodotto e gestione ordini ricambi. Krollit è distributore ufficiale Bernardo dal 2007.
Per chi è la BF 45 HSV Vario
| Profilo | Compatibilità | Motivo |
|---|---|---|
| Officine meccaniche di precisione e costruzione stampi | Adatta | Foratura Ø32 mm acciaio / Ø40 mm ghisa, fresatura Ø80 mm, struttura 362 kg |
| Laboratori industriali su lavorazioni multi-turno | Adatta | Tavola 730 x 210 mm, motore 2,2 kW 400 V, avanzamento automatico mandrino 3 passi |
| Hobbisti e modellismo | Non indicata | Macchina industriale da 362 kg per uso continuo professionale; per hobby e laboratorio valutare KF 10 o KF 25 Vario |
Non indicato per: spazi ristretti senza basamento dedicato, uso hobbistico saltuario, alimentazione 230 V (richiede 400 V trifase). Per ambiente ridotto valutare BF 28 BDC o KF 26 L Top.
Capacità di lavorazione
| Foratura acciaio | Ø32 mm |
| Foratura ghisa | Ø40 mm |
| Fresatura frontale max | Ø80 mm |

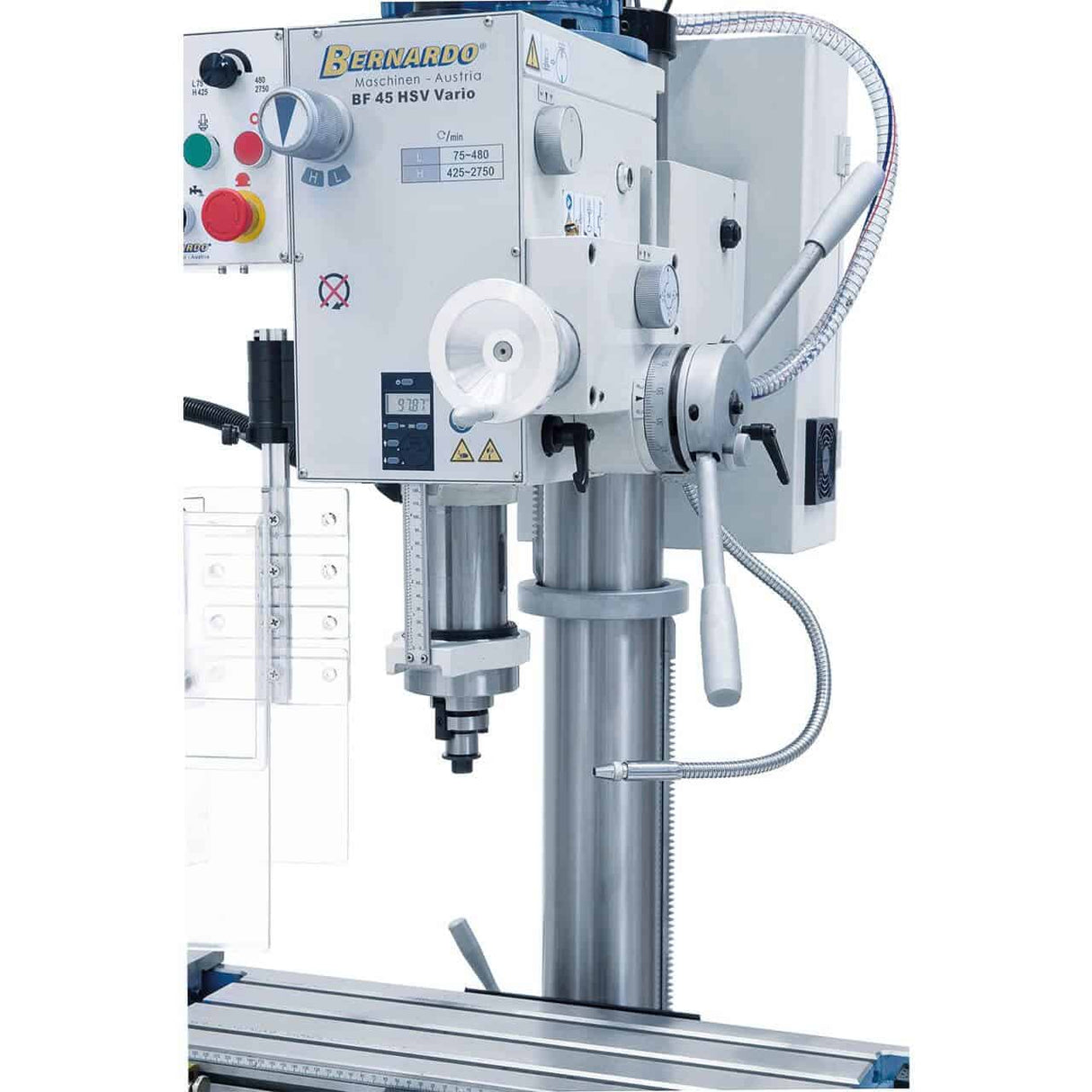

Mandrino e velocità
| Attacco mandrino | MT 4 |
| Corsa mandrino | 120 mm |
| Velocità mandrino (Vario) | 75–2.750 rpm |
| Avanzamento automatico mandrino | 0,10 / 0,18 / 0,26 mm/giro |
| Rotazione destra/sinistra | Sì, di serie per filettatura |
Tavola e testa
| Dimensioni tavola | 730 x 210 mm |
| Corse tavola (X / Y) | 495 / 200 mm |
| Cave a T | 14 mm |
| Inclinazione testa | ±90° |
| Regolazione altezza testa | 260 mm |
| Distanza mandrino-colonna | 280 mm |
| Distanza mandrino-tavola | 640 mm |
| Diametro colonna | Ø115 mm |
Motore e dimensioni
| Potenza motore S1 100% | 1,5 kW |
| Potenza motore S6 40% | 2,2 kW |
| Tensione | 400 V |
| Dimensioni macchina (L x P x H) | 1.070 x 800 x 2.060 mm |
| Peso | 362 kg |
Dotazione standard
- Mandrino autoserrante 1-16 mm / B16
- Alberino mandrino MT 4 / B16
- Tirante M16
- Bussola conica Morse MT 4 / 3
- Porta fresa a codolo MT 4 / Ø27 mm

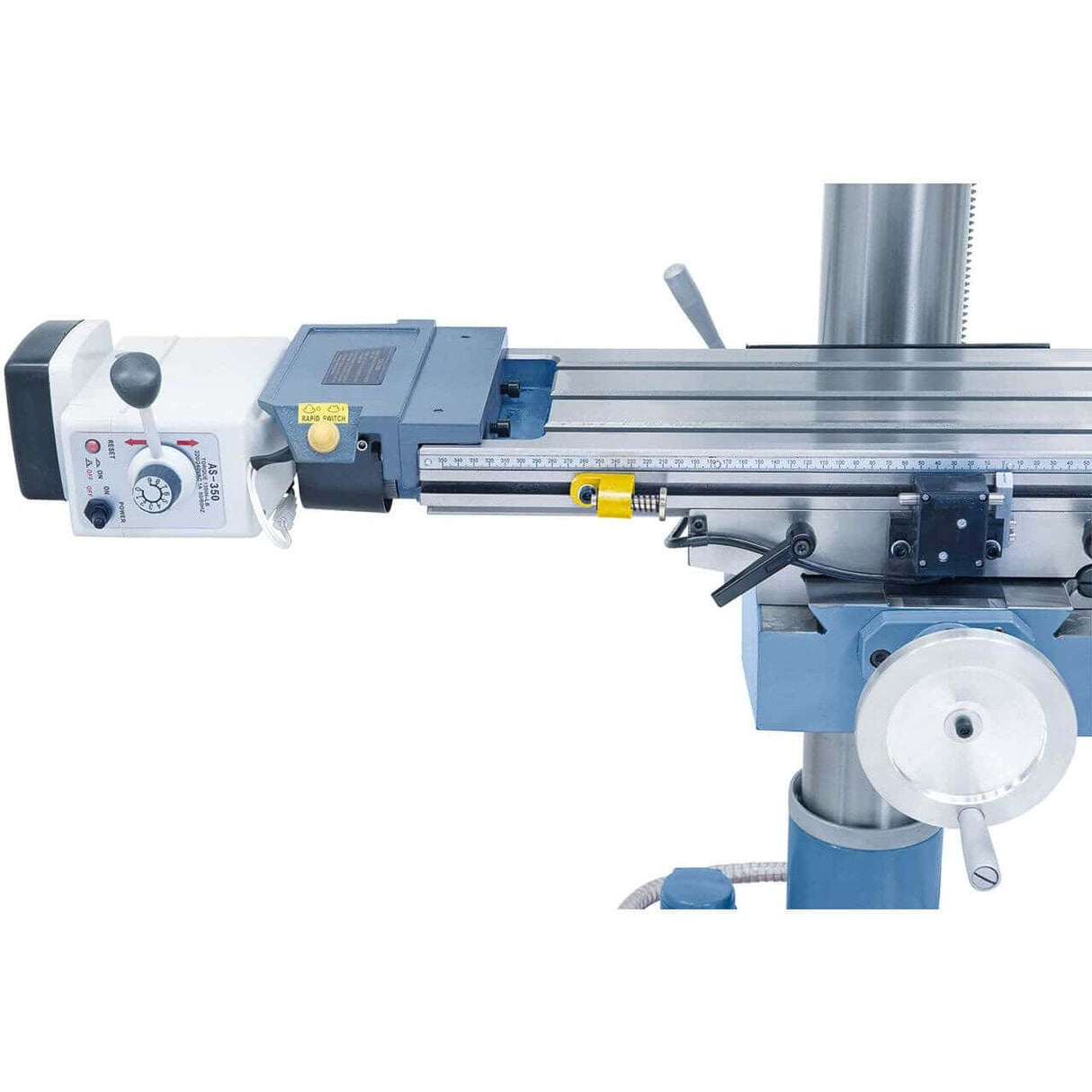

- Avanzamento automatico asse X AL 450 D
- Avanzamento automatico del mandrino con 3 passi
- Indicatore digitale velocità
- Indicatore digitale corsa mandrino
- Dispositivo di filettatura integrato

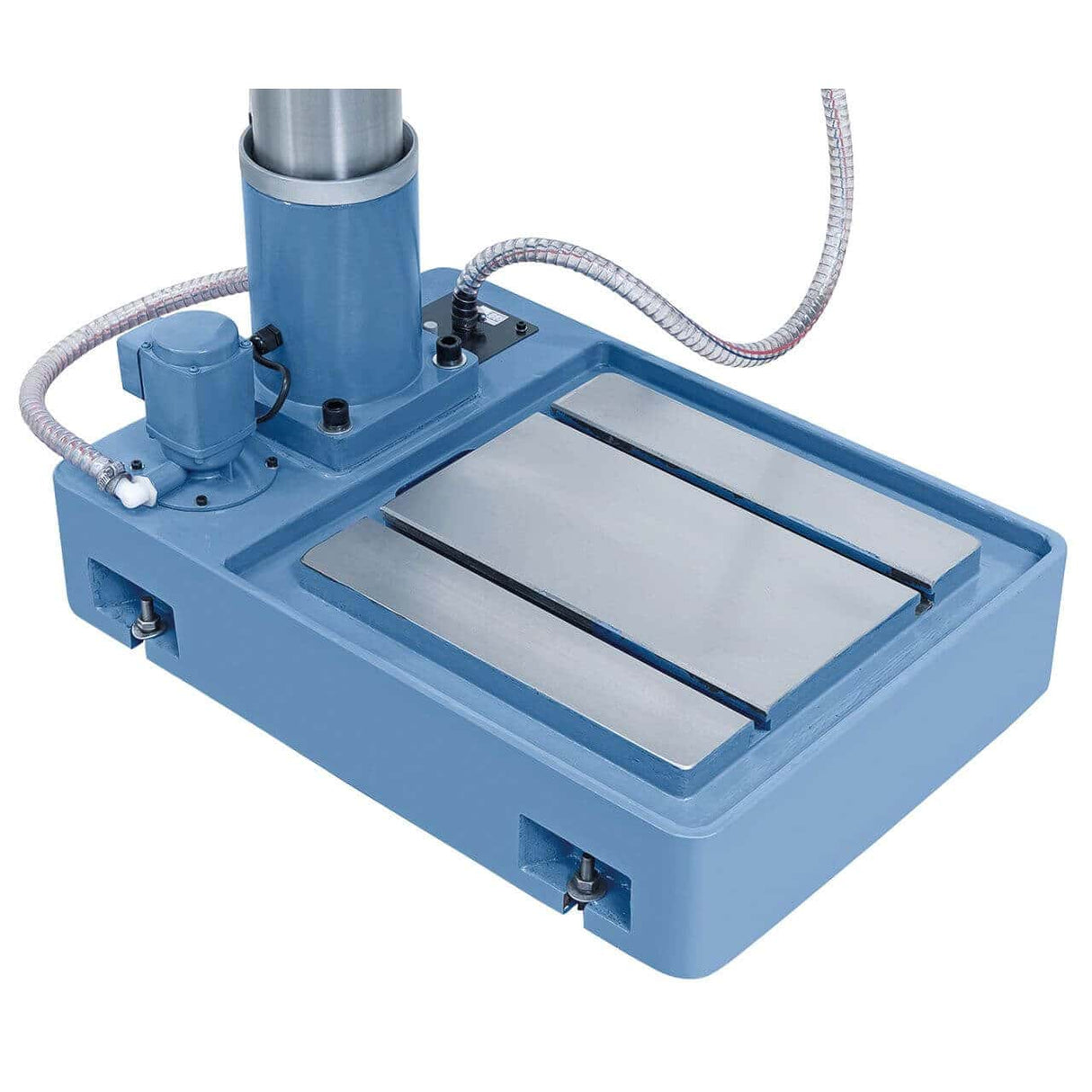

- Pompa di refrigerazione
- Luce LED da lavoro
- Protezione regolabile in altezza con microinterruttore
- Set utensili

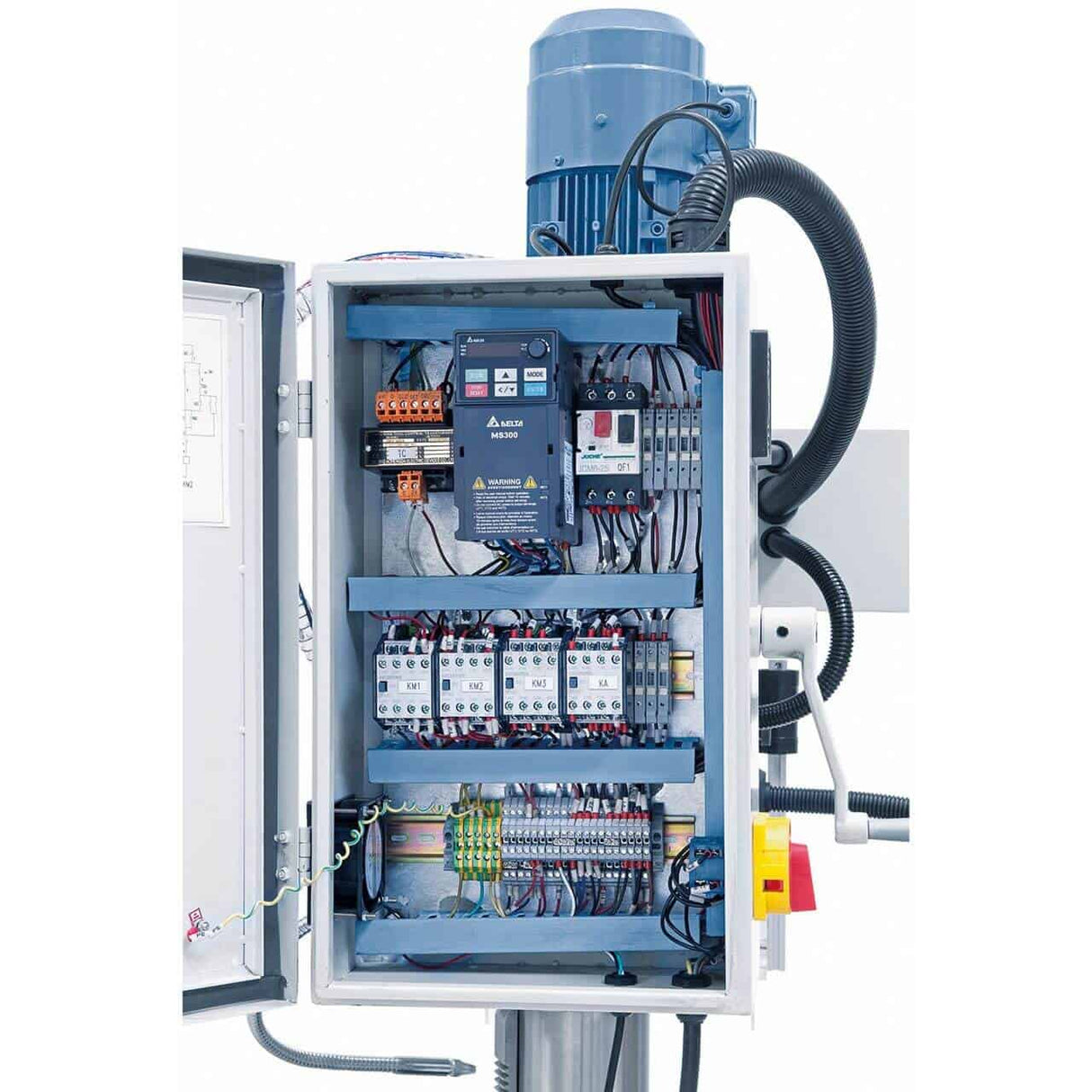

- Inverter Delta VFD
- Scala longitudinale
Domande frequenti
Quali capacità di foratura e fresatura ha la BF 45 HSV Vario?
Foratura acciaio fino a Ø32 mm e ghisa fino a Ø40 mm, fresatura frontale fino a Ø80 mm.
Le capacità dichiarate si riferiscono ad acciai standard non temprati (es. C40, S235). Su materiali più duri o leghe legate la capacità reale può essere inferiore: in questo caso si consiglia di ridurre la velocità di rotazione e l'avanzamento per non sollecitare il mandrino e gli utensili.
Come si regola la velocità del mandrino sulla BF 45 HSV Vario?
La macchina dispone di velocità Vario regolabile in continuo nella gamma 75–2.750 rpm.
La regolazione Vario consente di adattare la velocità al materiale e al diametro dell'utensile in modo fine, senza dover cambiare cinghie o ingranaggi. Per fresatura frontale di acciai dolci si lavora tipicamente nella fascia bassa, mentre per fori di piccolo diametro su alluminio si usa la fascia alta.
Che alimentazione e motore monta la BF 45 HSV Vario?
Motore 1,5 kW (S1 continuo) / 2,2 kW (S6 intermittente) con alimentazione 400 V.
Il motore richiede alimentazione trifase 400 V. Verificare la presenza di una linea trifase in officina prima dell'acquisto. Per ambienti senza trifase la gamma Bernardo offre modelli equivalenti a 230 V monofase, ma con capacità di lavorazione inferiori.
Quali sono dimensioni di tavola, corse e attacco mandrino della BF 45 HSV Vario?
Tavola a croce 730 x 210 mm con corse X/Y di 495 / 200 mm, attacco mandrino MT 4, corsa mandrino 120 mm.
L'attacco mandrino MT 4 è uno standard internazionale: gli accessori (mandrini autoserranti, portafrese, alberini di riduzione) sono comunemente reperibili. Le corse della tavola permettono di lavorare pezzi che rientrano nelle dimensioni utili effettive (corse X/Y al netto degli ingombri di staffaggio).
Quanto pesa la BF 45 HSV Vario e che tipo di installazione richiede?
La macchina pesa circa 362 kg e richiede installazione su pavimentazione industriale piana, con basamento dedicato e collegamento elettrico 400 V.
Per una macchina di 362 kg si raccomanda un pavimento di officina con fondazione adeguata (cemento armato standard) e fissaggio della base con tasselli a espansione per minimizzare le vibrazioni durante le lavorazioni più impegnative. Il collegamento elettrico va eseguito da personale qualificato.
