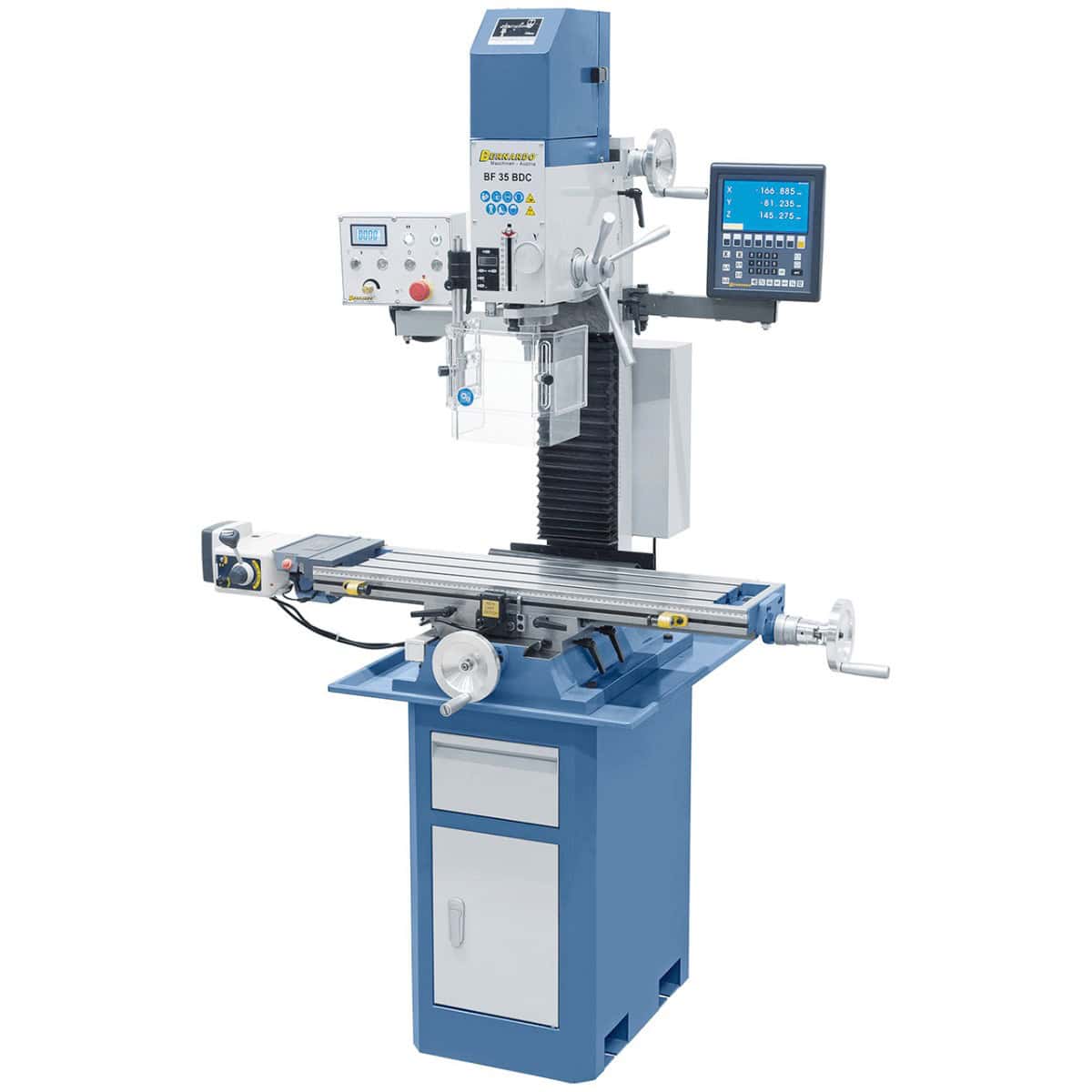

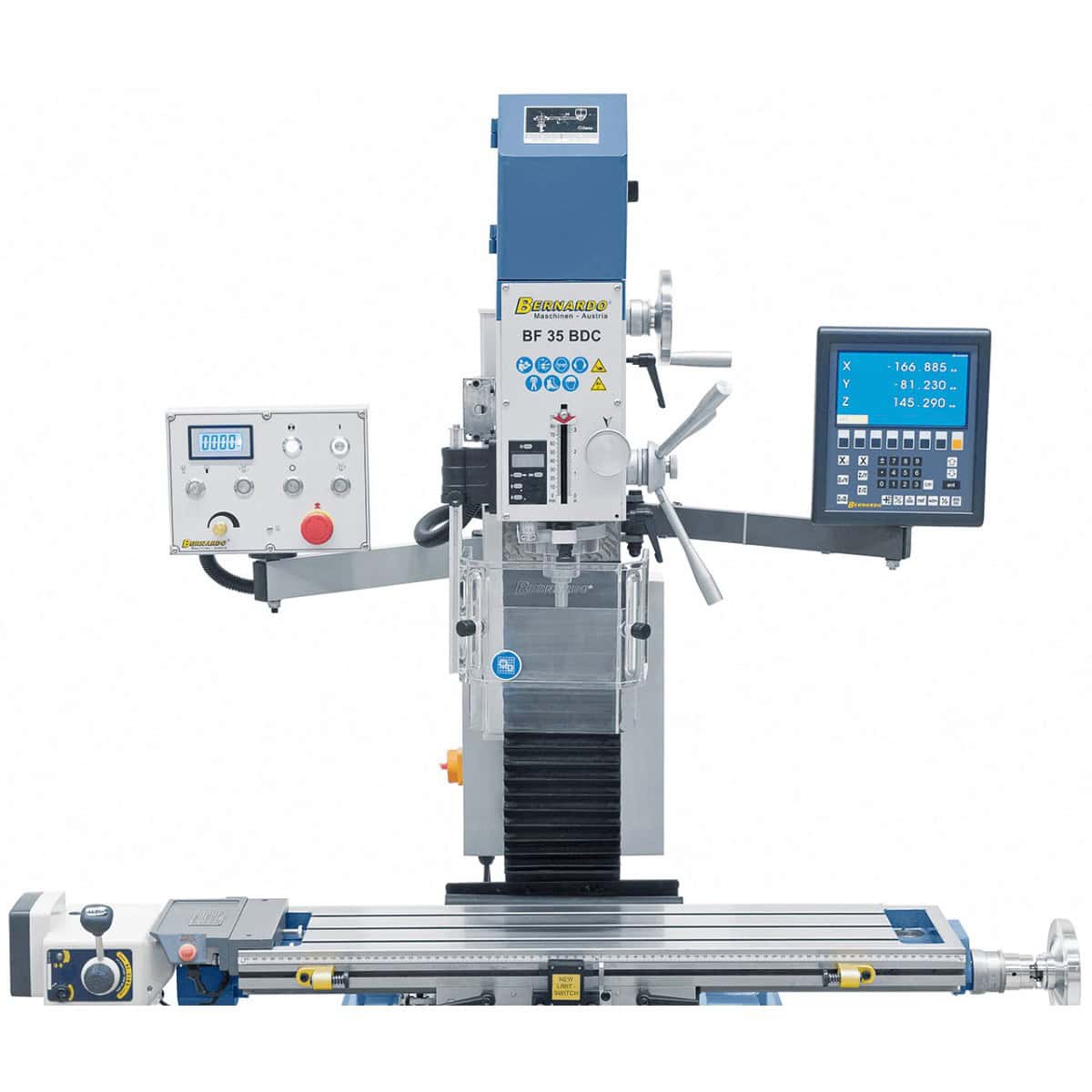

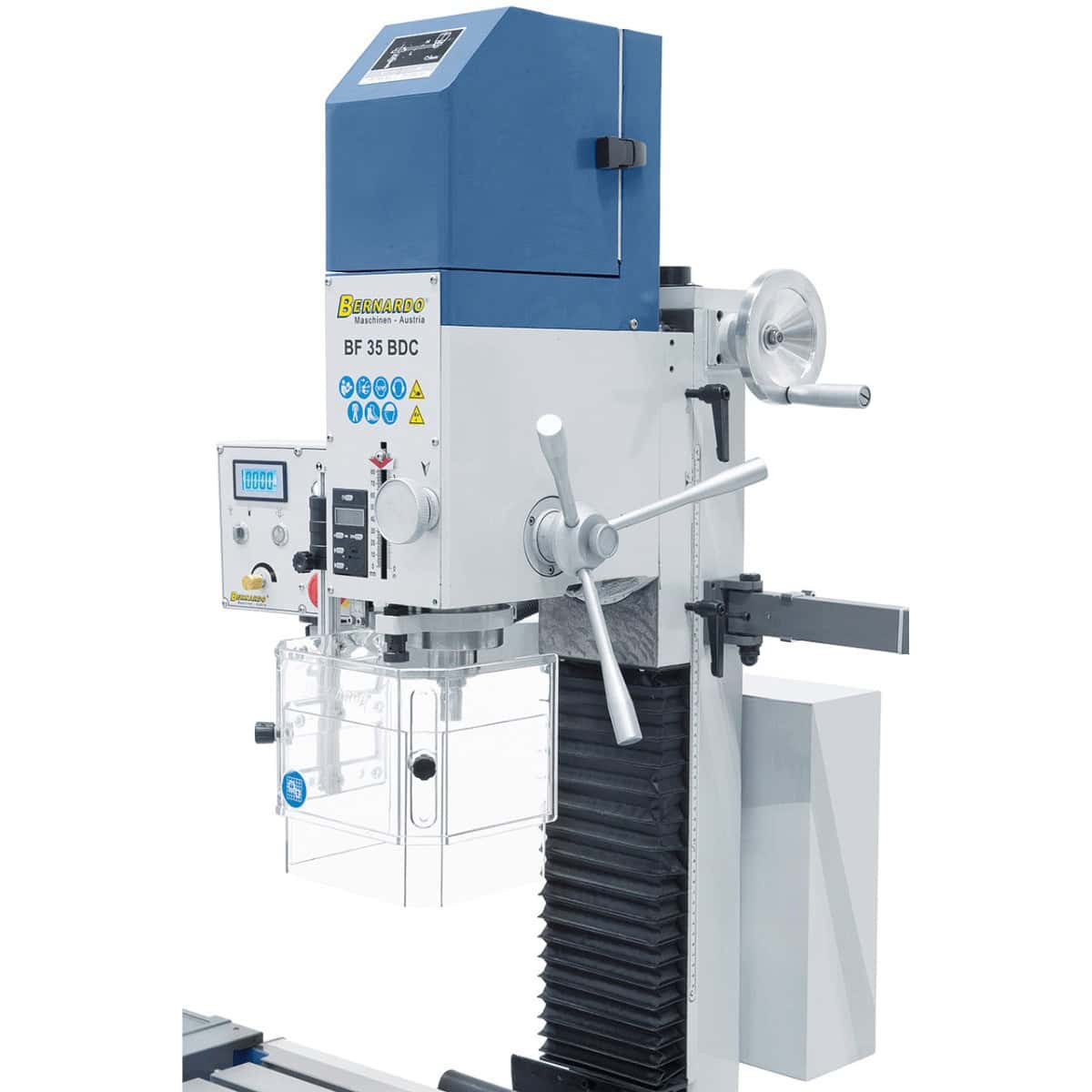

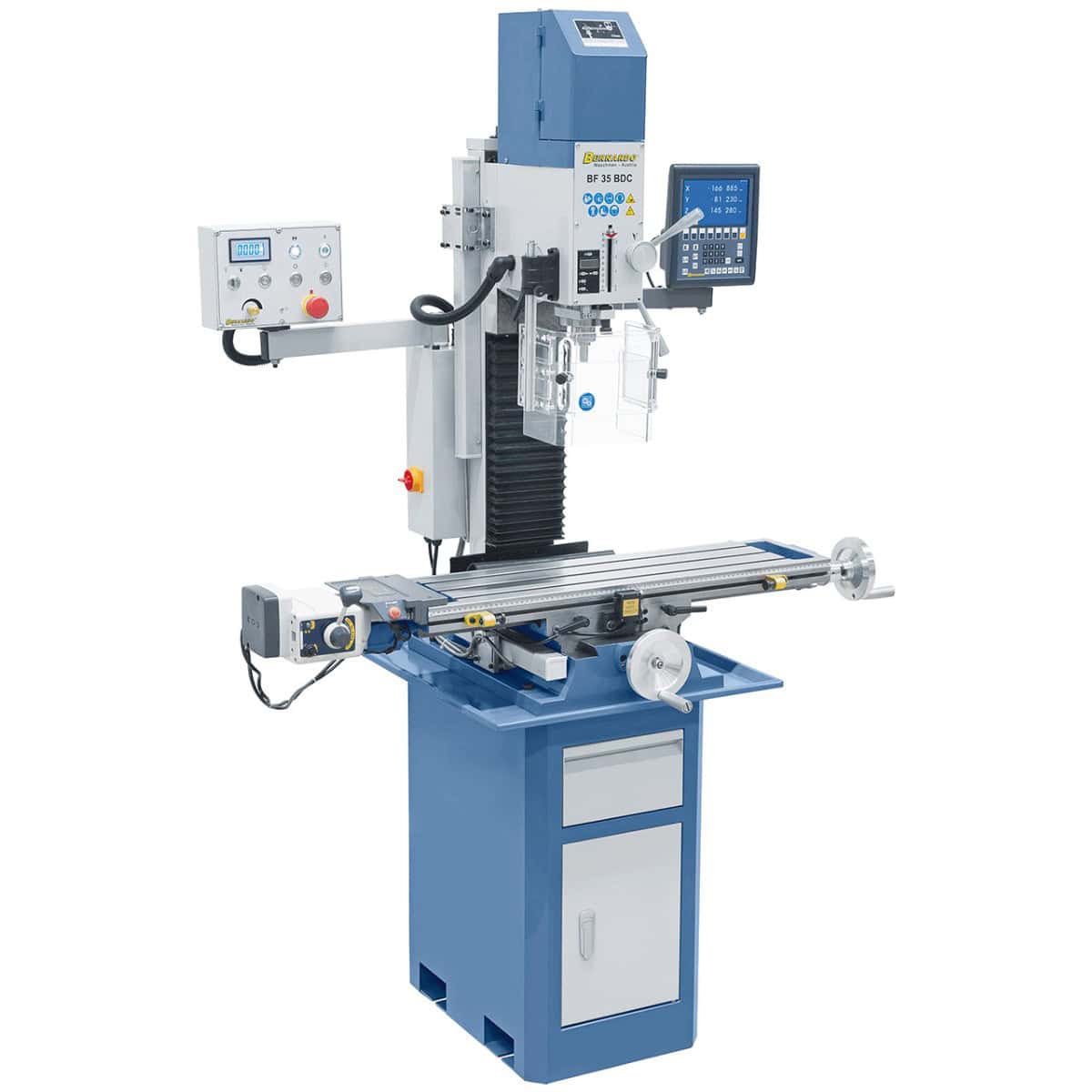

Bernardo BF 35 BDC Bohr-Fräsmaschine mit automatischem Vorschub und ES-12 V 3-Achsen-Digitalanzeige
Die Bernardo BF 35 BDC ist eine vielseitige und robuste Maschine, die für ein breites Anwendungsspektrum wie Nutfräsen, Planfräsen, Bohren und Gewindeschneiden bis M20 entwickelt wurde. Der Gleichstrommotor sorgt für optimales Drehmoment auch bei niedrigen Drehzahlen, während die stufenlose Drehzahlregelung (100–1500 / 200–3000 U/min) eine präzise Anpassung an das Werkstück ermöglicht.
Sie verfügt über einen automatischen Vorschub in der X-Achse (AL 450 D), eine ES-12 V 3-Achsen-Digitalanzeige mit LCD-Display sowie digitale Anzeigen für Spindeldrehzahl und Hub. Schwalbenschwanzführungen in X-, Y- und Z-Richtung gewährleisten Stabilität, während Präzisionslager eine Rundlaufgenauigkeit von ≤ 0,015 mm sicherstellen. Der um ±90° neigbare Kopf ermöglicht Winkelbearbeitung, Anfasen und komplexes Bohren. Die BF 35 BDC ist die zuverlässige Wahl für Profis und Werkstätten, die Präzision und Leistung benötigen.
Hauptmerkmale
Stufenlose Drehzahlregelung mit zwei wählbaren Bereichen
Breites Anwendungsspektrum: Nutfräsen, Planfräsen, Bohren und Gewindefräsen bis M20

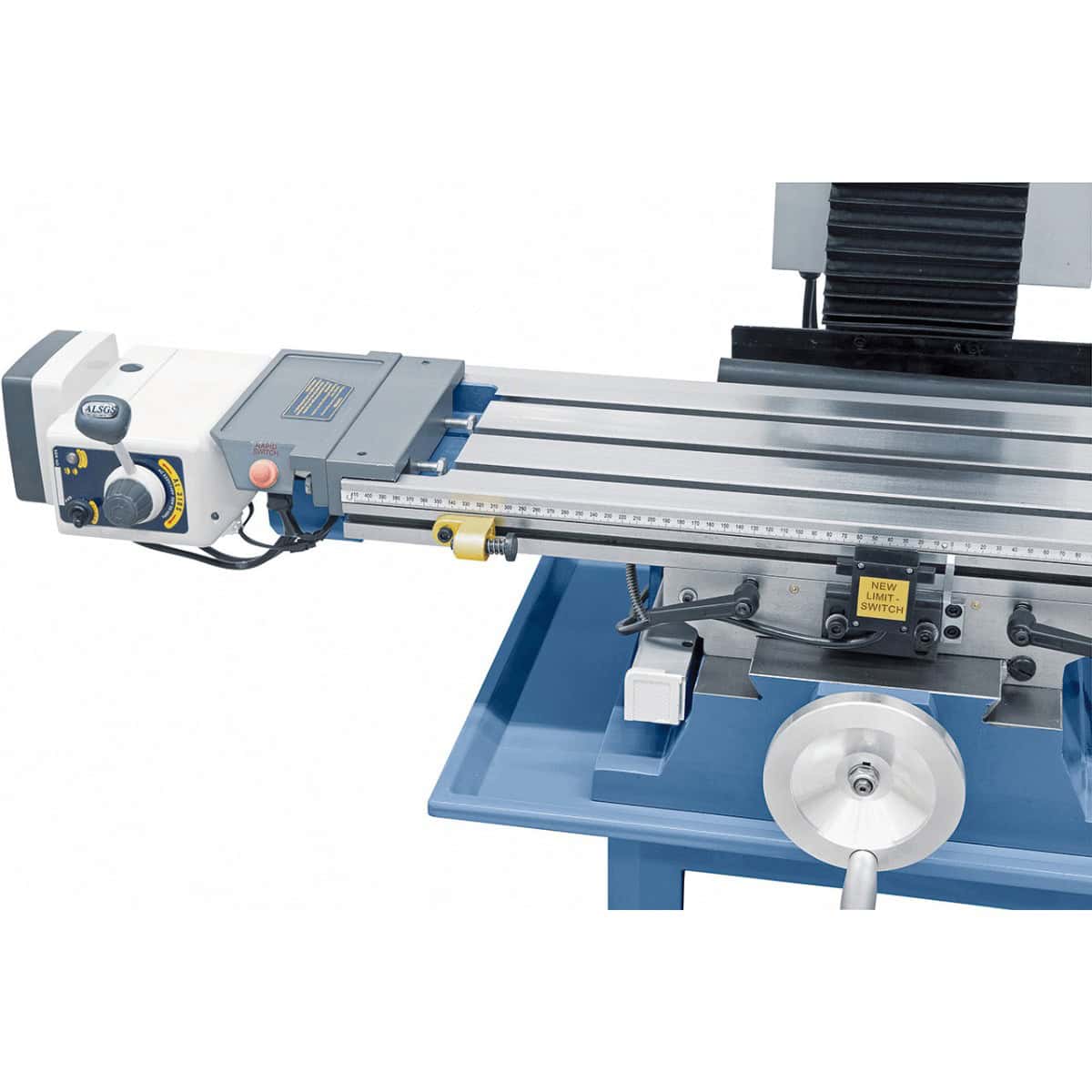

Automatischer Vorschub auf der X-Achse (AL 450 D) serienmäßig

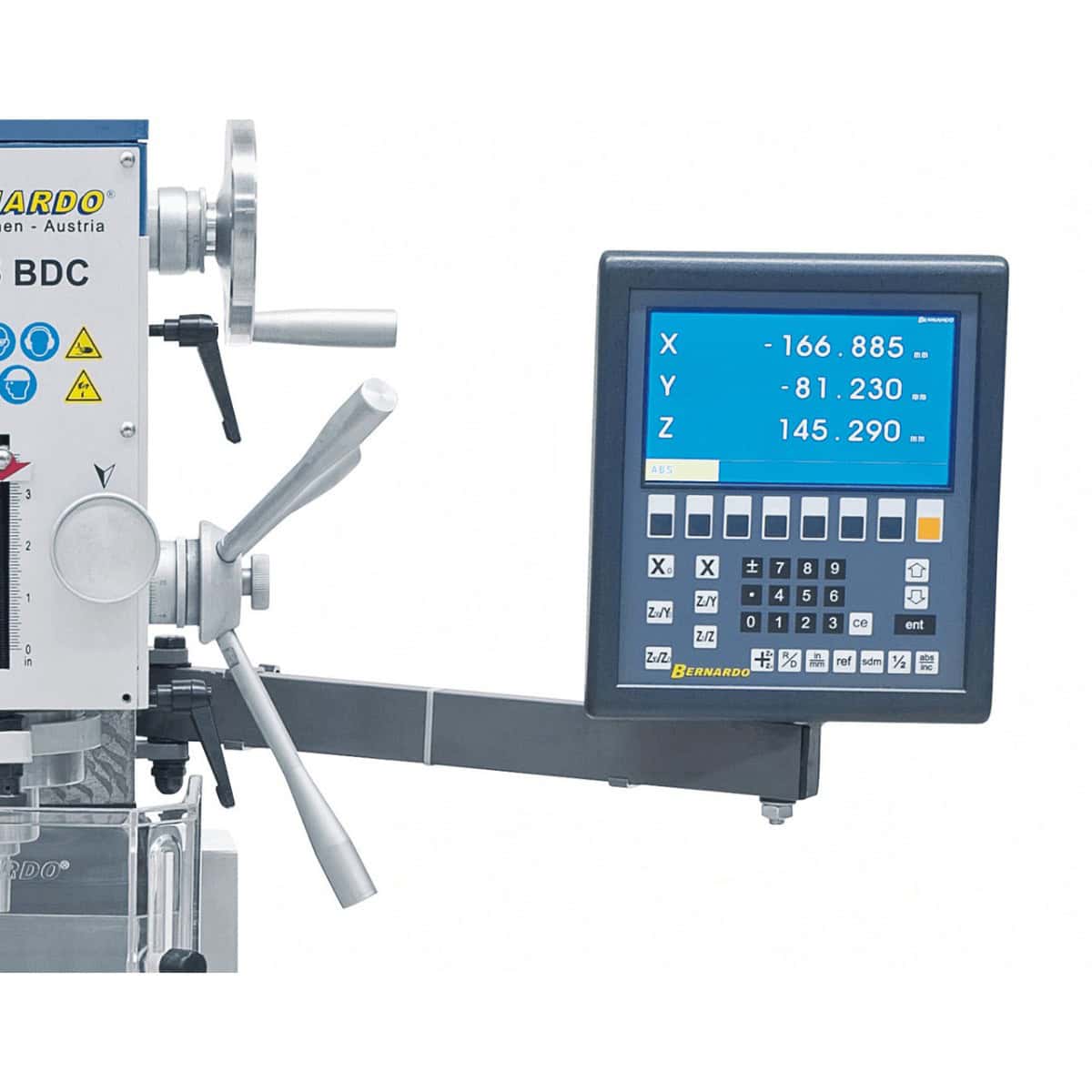

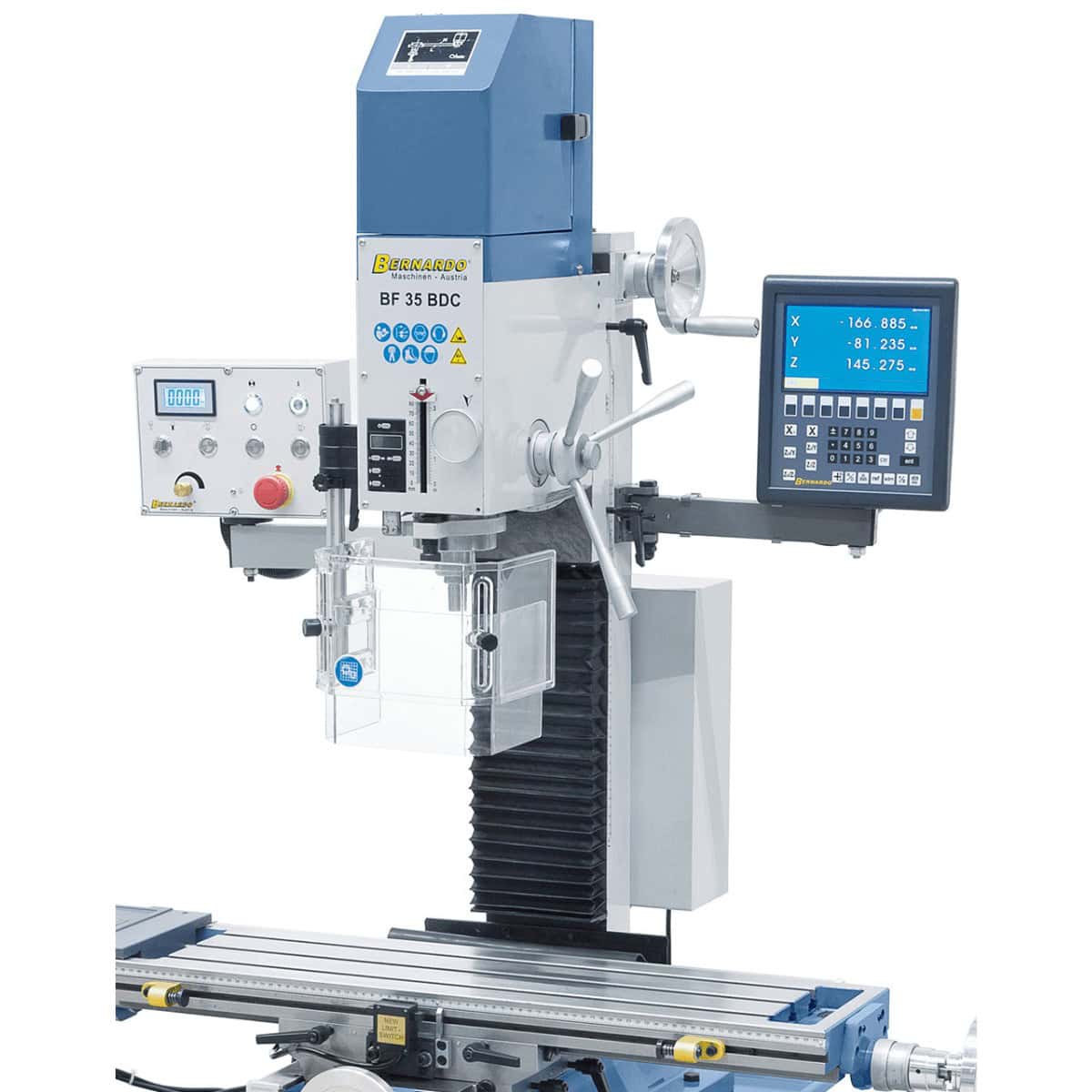

3-Achsen-Digitalanzeige ES-12 V mit LCD-Display

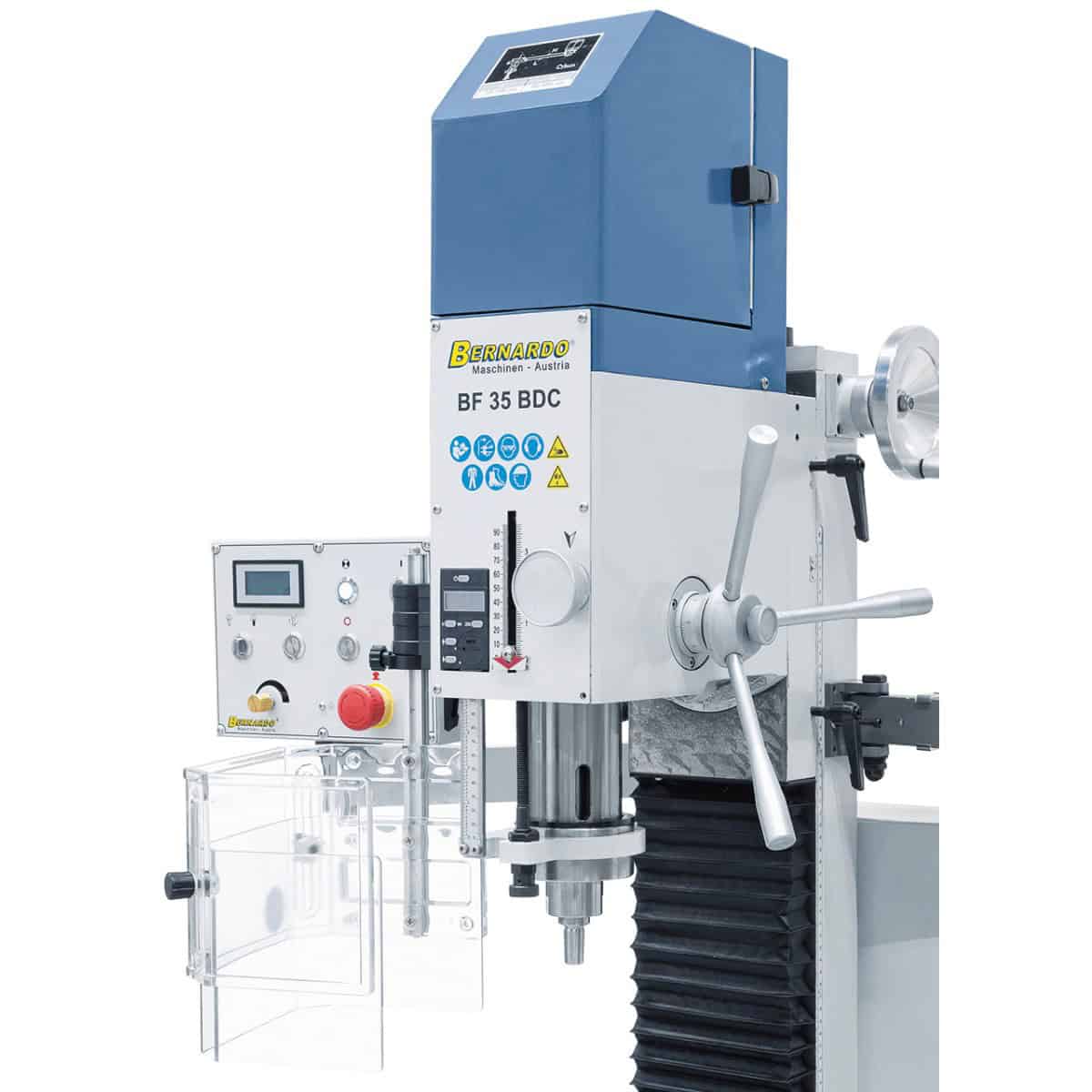

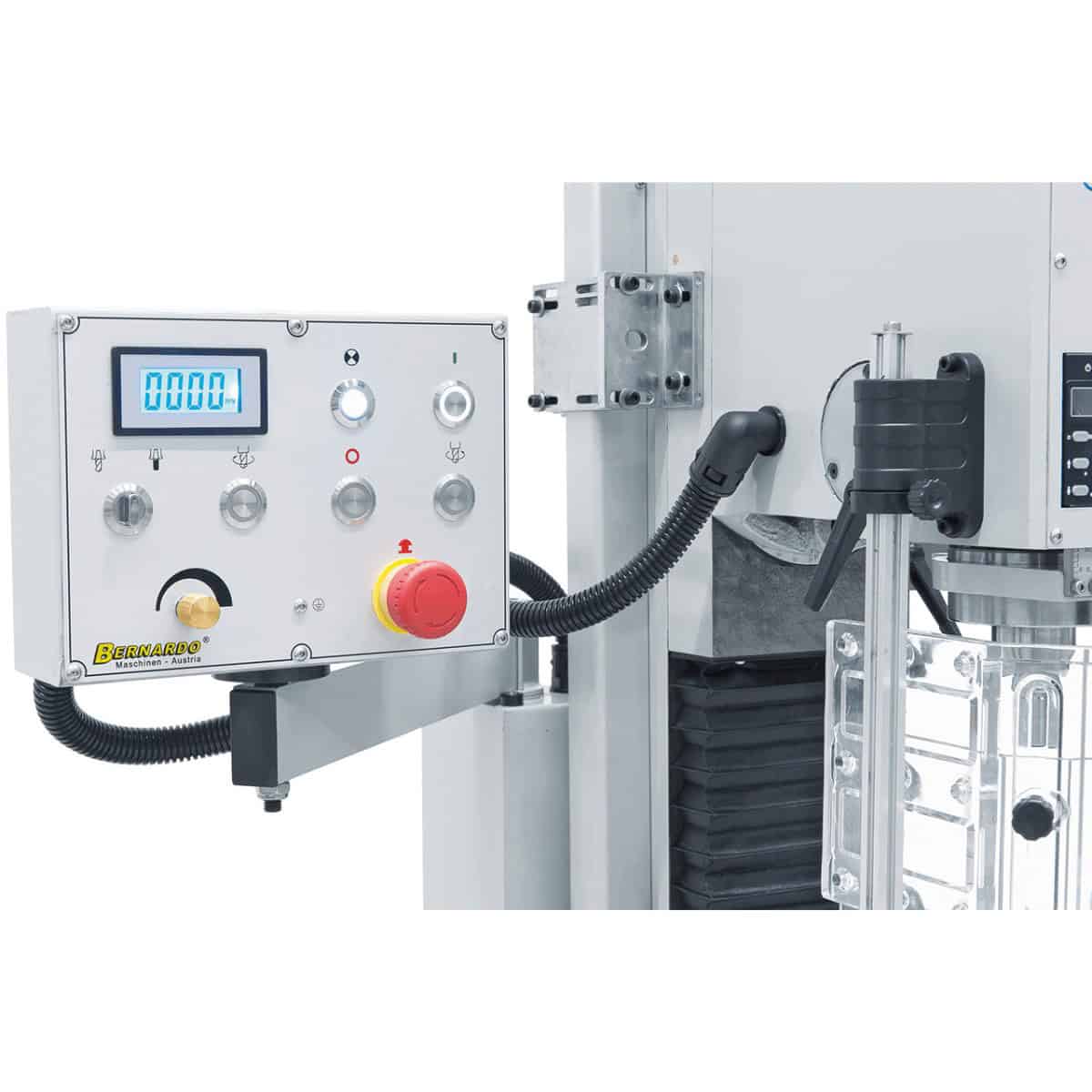

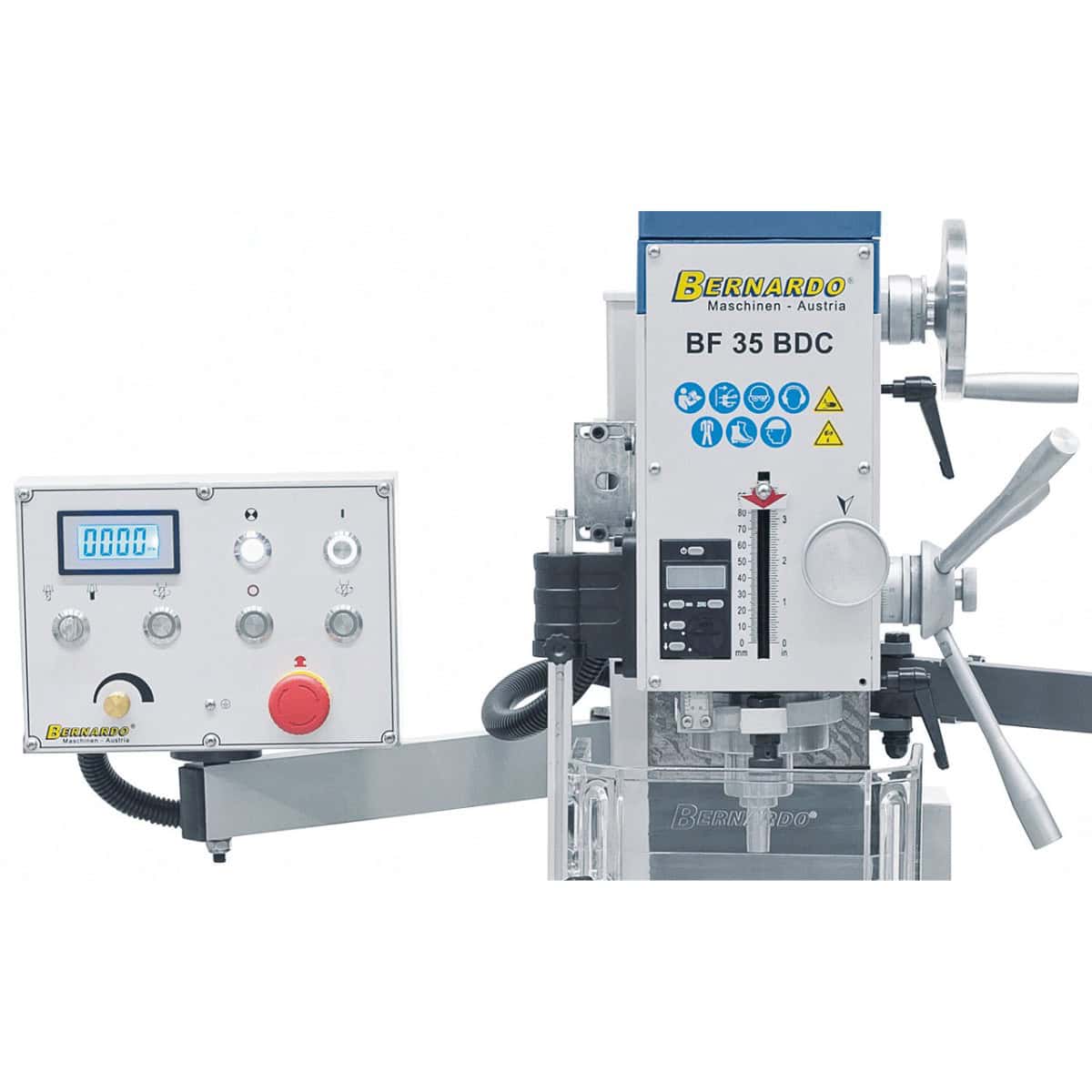

Digitalanzeigen für Spindeldrehzahl und Hub

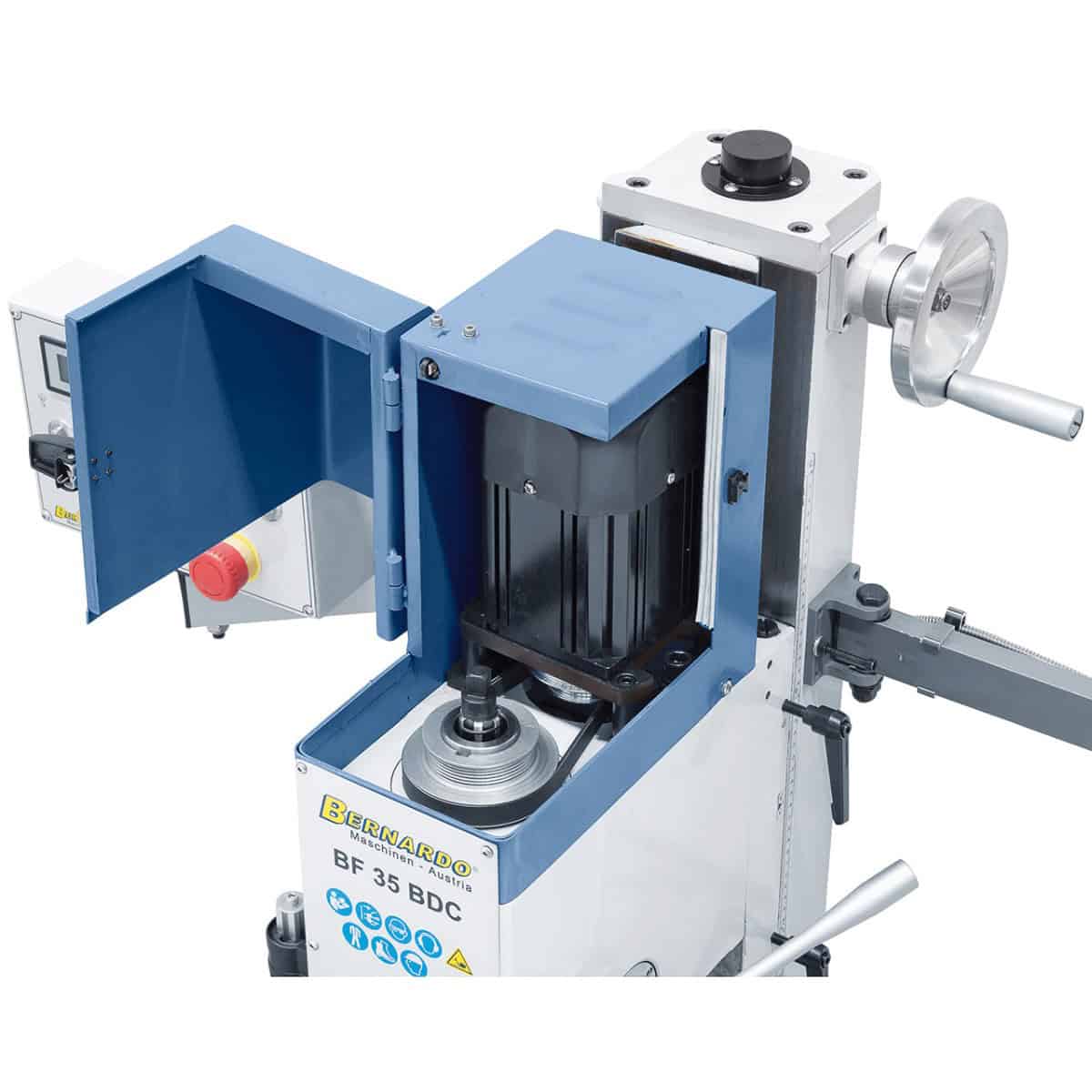

Gleichstrommotor für optimales Drehmoment auch bei niedrigen Drehzahlen
Schwalbenschwanzführungen auf der X-, Y- und Z-Achse, über Keilwellen verstellbar
Präzisionslager mit hoher Rundlaufgenauigkeit (≤ 0,015 mm)

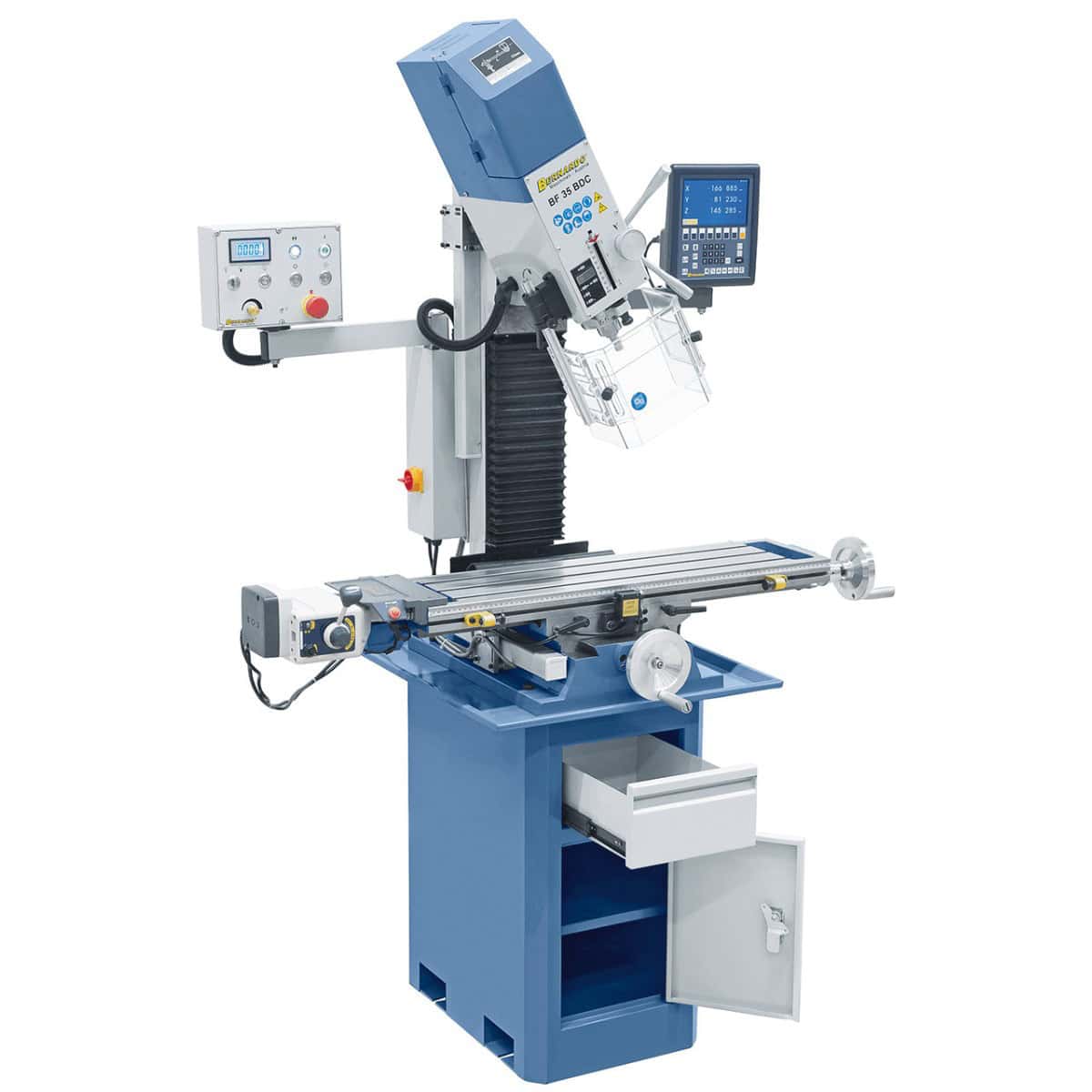

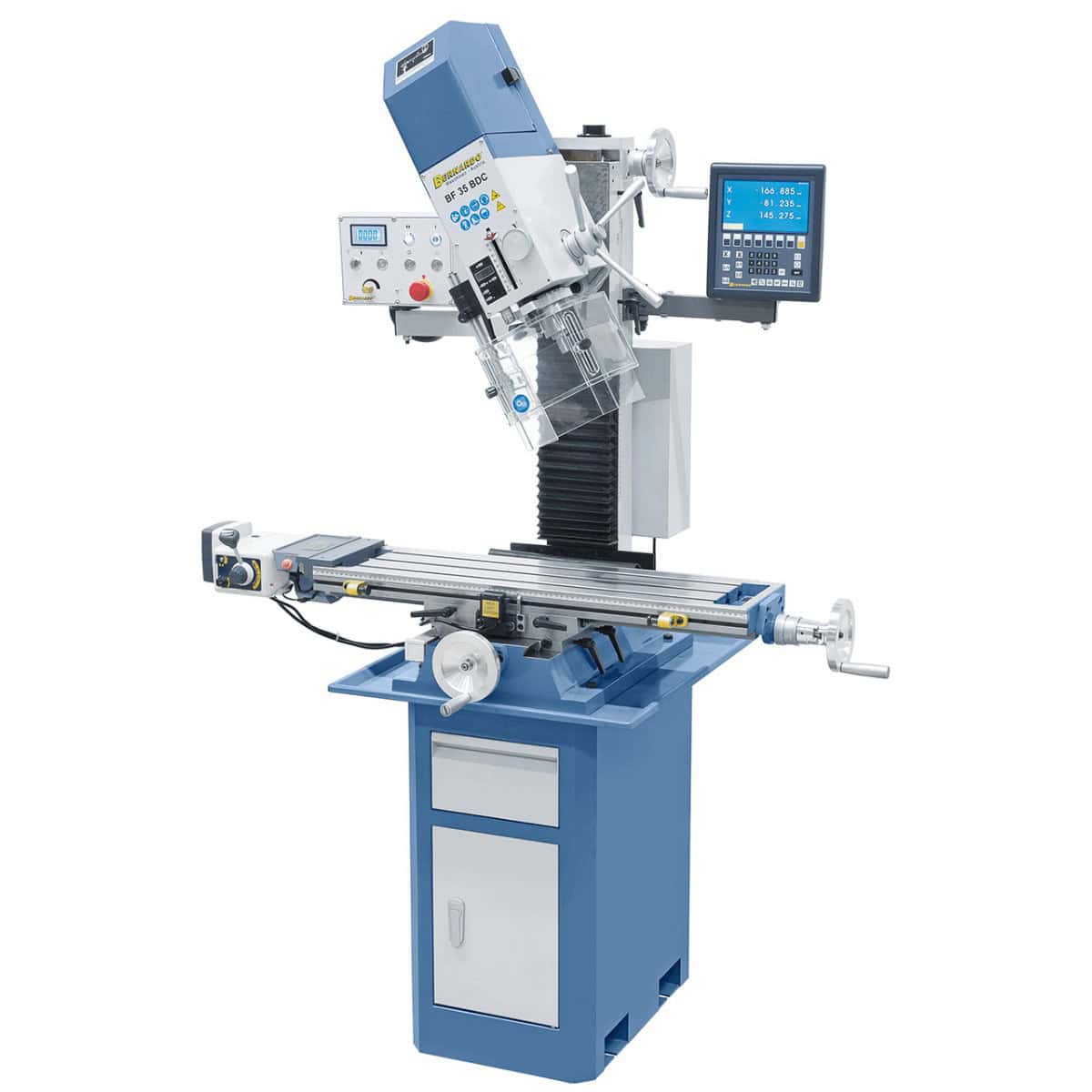

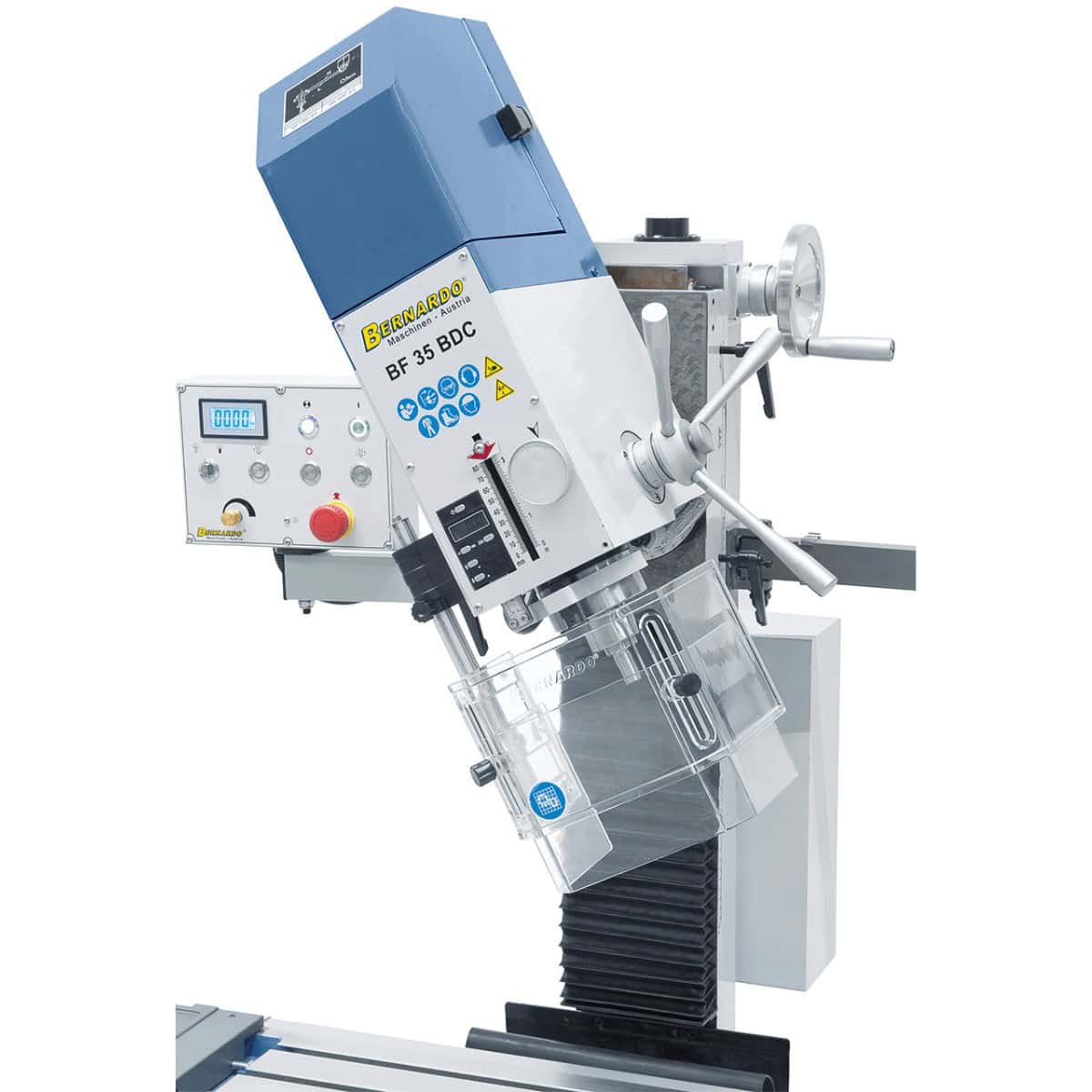

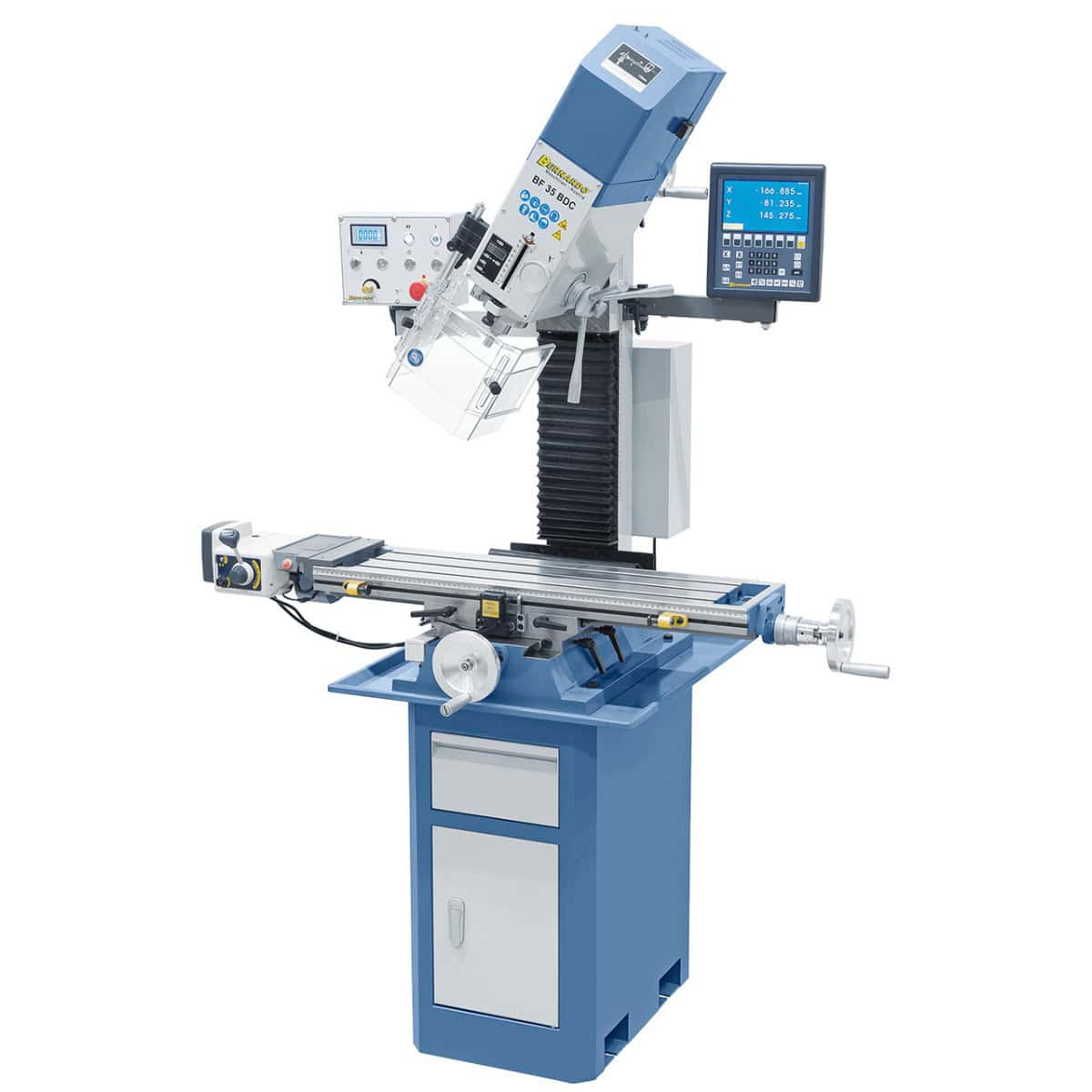

Kopfneigung von -90° bis +90° zum Bohren und Winkelfräsen

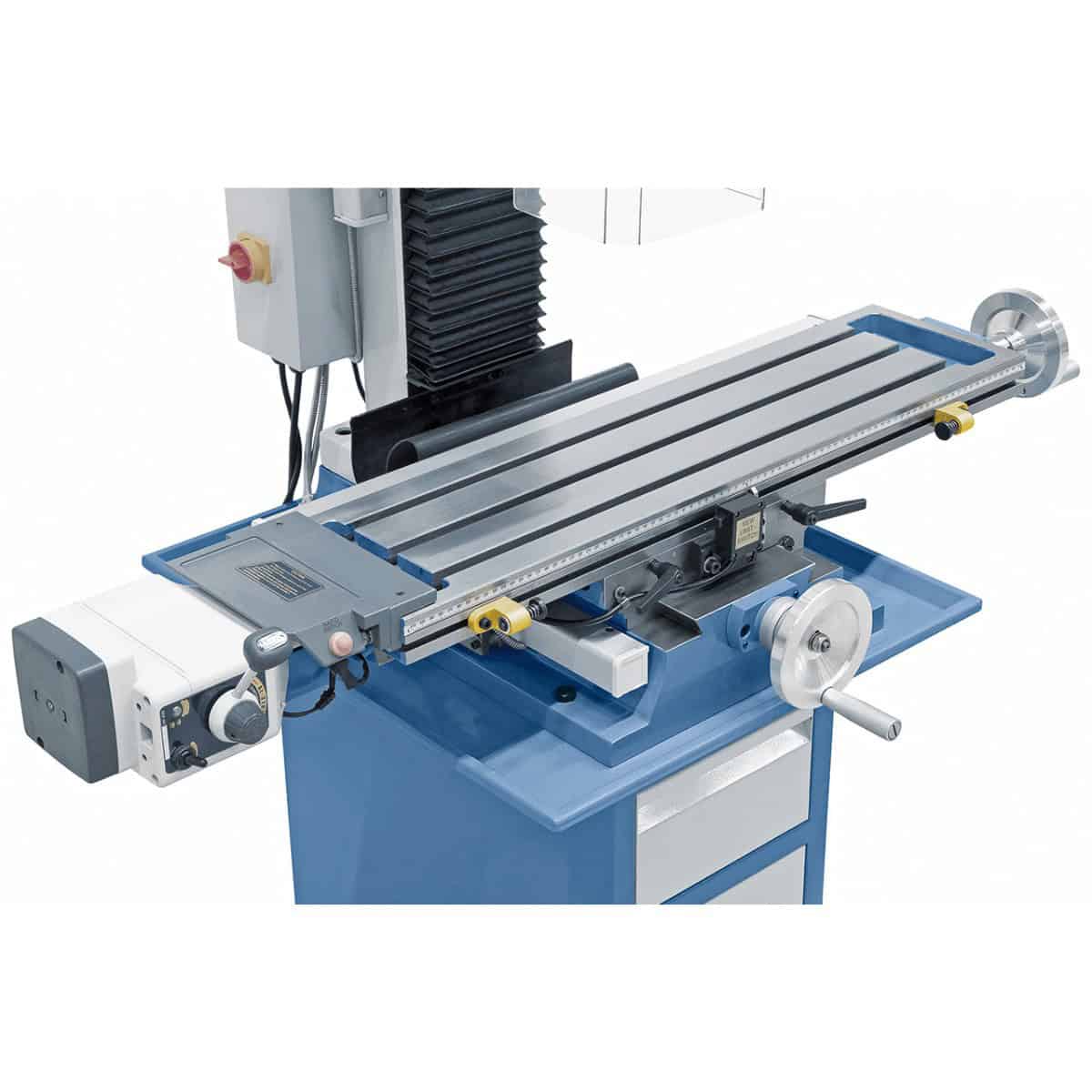

Großer, oberflächenbehandelter Kreuztisch mit T-Nuten
Technische Daten Tabelle:
| Spezifikation | Wert |
|---|---|
| Bohrkapazität in Stahl | 35 mm |
| Planfräskapazität | max. 75 mm |
| Schaftfräskapazität | max. 25 mm |
| Gewindeschneidkapazität | M 20 |
| Abstand Spindel-Säule | 190 mm |
| Abstand Spindel-Tisch min./max. | 90 – 440 mm |
| Spindelhub | 90 mm |
| Spindeldrehzahl (variabel) | 100 – 1500 / 200 – 3000 U/min |
| Spindelaufnahme | MT 3 |
| Tischabmessungen | 840 x 210 mm |
| Verfahrweg (X/Y) | 535 / 225 mm |
| Kopfneigung | -90° bis +90° |
| Kopfhöhenverstellung | 350 mm |
| T-Nutgröße | 14 mm |
| Motorleistung S1 100 % | 1,5 kW / 230 V |
| S6 Motorleistung 40 % | 2,2 kW / 230 V |
| Maschinenabmessungen (L x B x H)* | 1180 x 710 x 1220 mm |
| Gewicht | ca. 210 kg |
| *ohne Untergestell |
Lieferumfang:
ES-12 V 3-Achsen-Digitalanzeige mit LCD-Display
AL 450 D X-Achsen-Automatikvorschub
3–16 mm / B16 Spindel
MT3 / B16 Spindelwelle
M12 Zugstange
Digitale Drehzahlanzeige
Digitale Spindelhubanzeige
CE-konformer EMV-Filter
Einstellbarer Schutz mit Mikroschalter
Gewindeschneidvorrichtung
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?
Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.
Was bedeuten die Suffixe „Vario“ und „HSV“?
Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.
Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?
Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.
Sind Ersatzteile verfügbar?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?
Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
