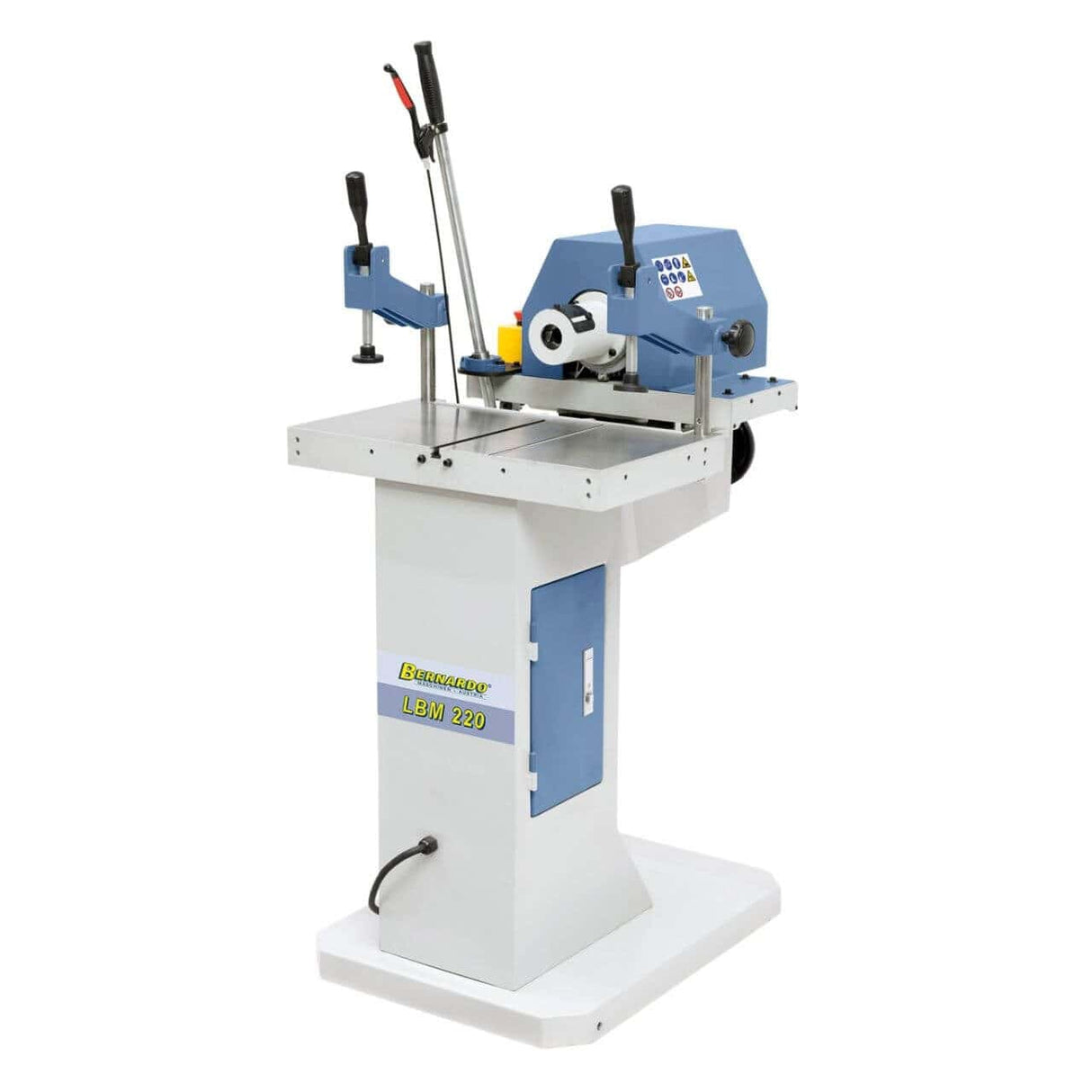

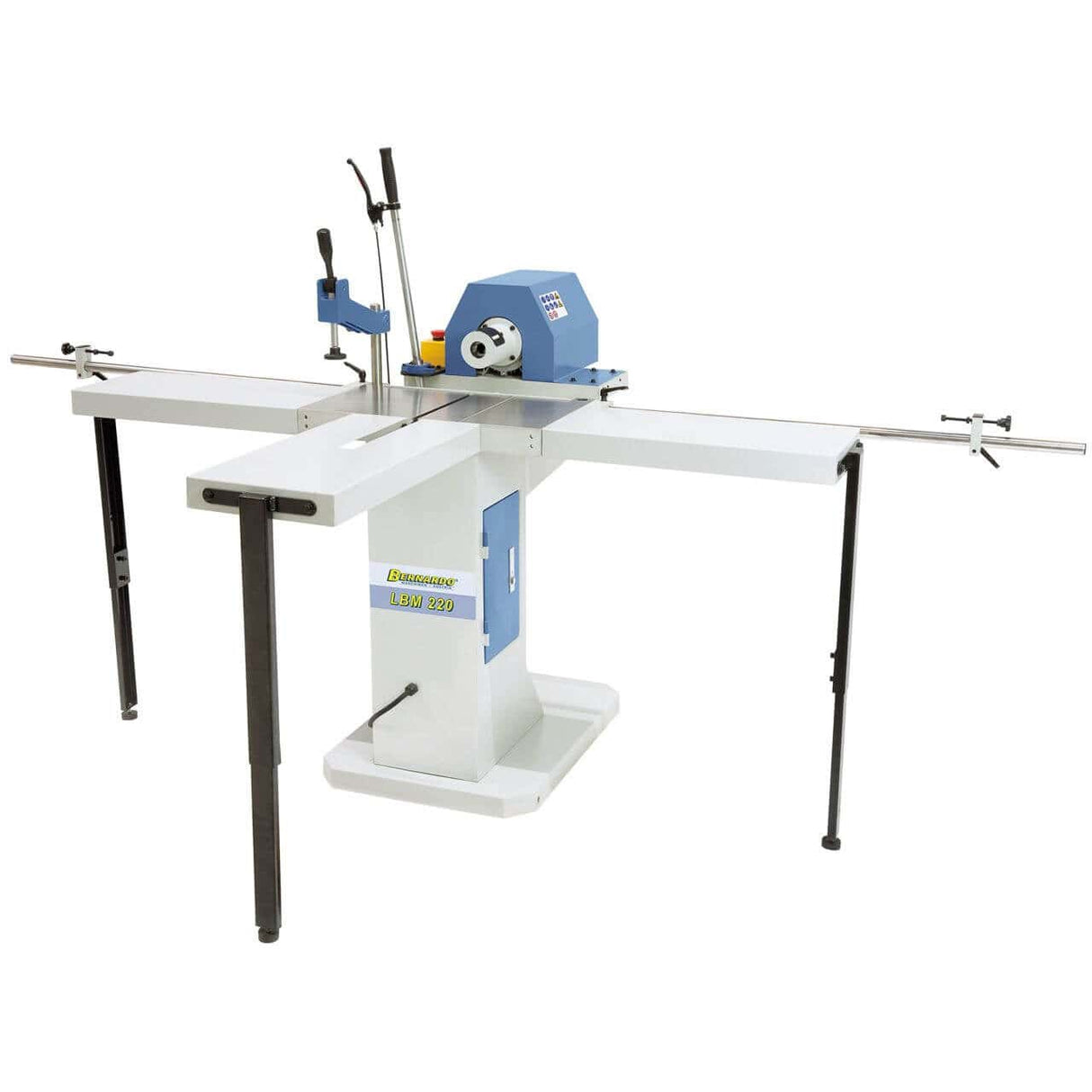

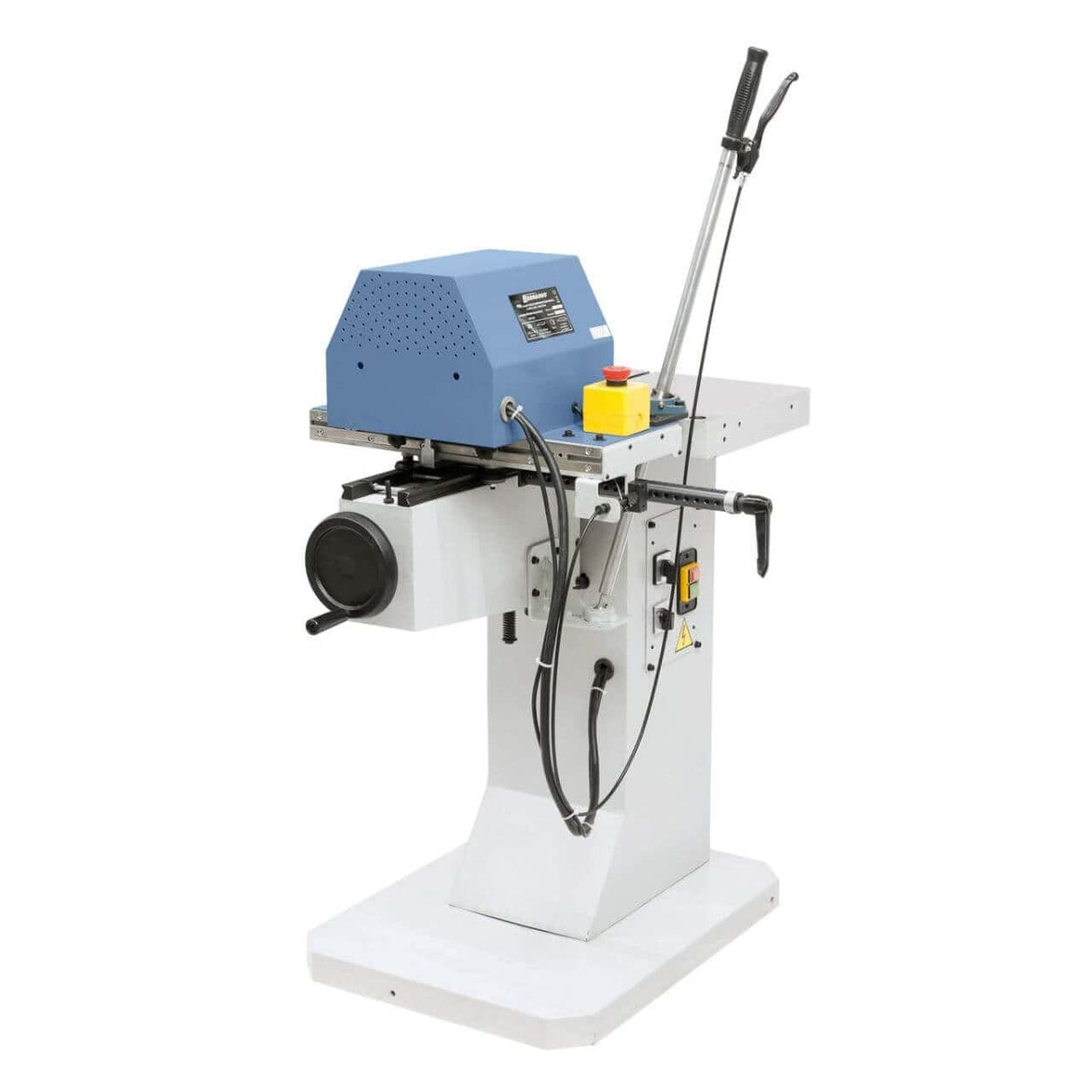

Zapfenschneidmaschine Bernardo LBM 220 - 230 V

Die Bernardo LBM 220 - 230 V ist eine Langlochfräsmaschine für den professionellen Einsatz mit einer Kapazität von 155 mm, einem 3,0 kW (4,0 PS) starken Motor und einem Gewicht von 140 kg. Krollit, offizieller Bernardo-Vertriebspartner seit 2007.

• Tischabmessungen: 570 x 300 mm
• Tischverbreiterung (optional): 2 x 600 x 260 mm
• Tischverlängerung (optional): 300 x 600 mm
• Tischhöhe: 870 mm
• Maximale Bohrtiefe: 155 mm
• Bohrbreite: 300 mm

Wer verwendet die LBM 220 - 230 V und wofür?

Professionelle Schreiner und Möbelbauer verwenden die LBM 220 - 230 V, um Zapfenlöcher für Türen, Fenster und Möbel mit präzisen Verbindungen an Querverstrebungen und Ständern herzustellen.

Ihr Einsatzort Im Bernardo-Sortiment

Die Bernardo LBM 220–230 V gehört zum Bernardo-Stangenfräsmaschinen-Sortiment, das seit 2007 in Italien von Krollit vertrieben wird. Das Bernardo-Sortiment umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.

Krollit Logistik und Support

Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser Kundenservice in italienischer Sprache unterstützt Sie bei technischen Dokumentationen, Produktdatenblättern und der Ersatzteilbestellung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist die LBM 220 - 230 V geeignet?

Die LBM 220 - 230 V wird für folgende Berufsgruppen empfohlen:

• Professionelle Schreiner und Möbelbauer: Herstellung von Zapfenlöchern für Türen, Fenster und Möbel.
• Fensterrahmenhersteller: Bearbeitung von Querträgern und Pfosten mit präzisen Verbindungen.

Nicht geeignet für: Zapfenlöcher in Metall oder Kunststoff (Maschine speziell für Holz; andere Materialien erfordern eine andere Bearbeitung).

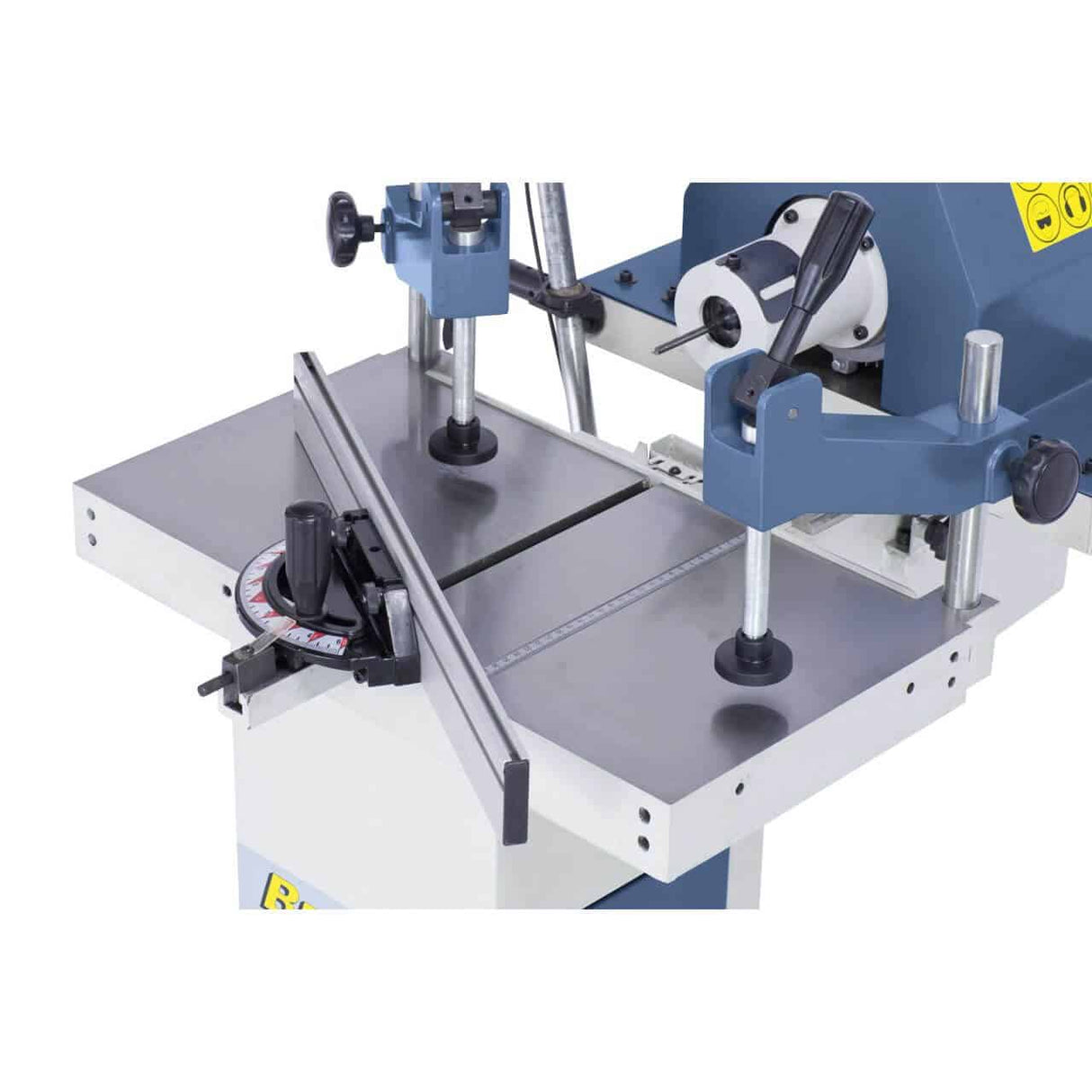

Tisch, Abmessungen und Geometrie

Tischabmessungen	570 x 300 mm
Tischverbreiterung (optional)	2 x 600 x 260 mm
Tischverlängerung (optional)	300 x 600 mm
Tischhöhe	870 mm

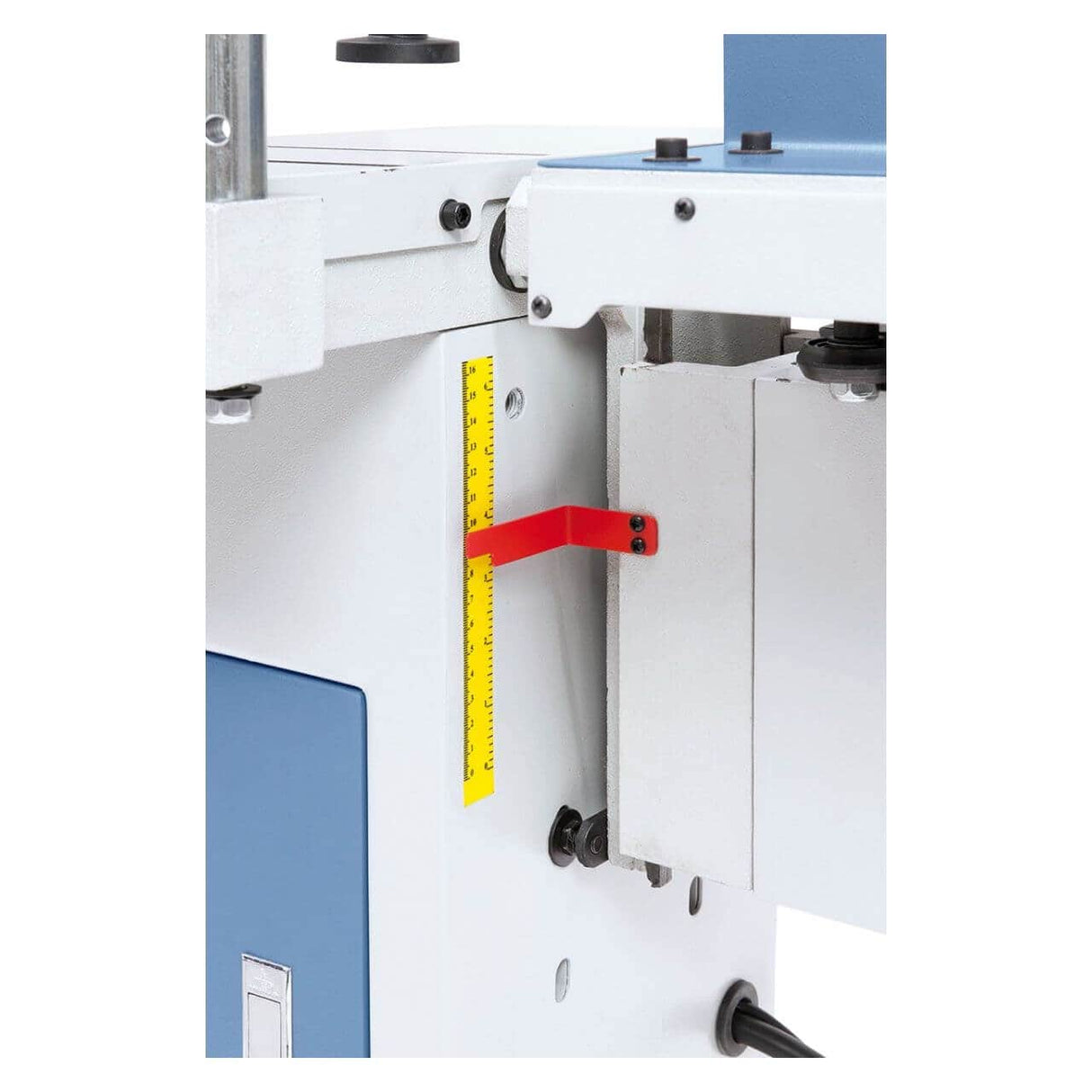

Höhenverstellung	160 mm
Maschinenabmessungen (B x T x H)	570 950 x 1340 mm
Gewicht	140 kg

Motor und Stromversorgung

Motorleistung S1 (100 %)	3,0 kW (4,0 PS)
Motorleistung S6 (40 %)	4,2 kW (5,7 PS)
Spannung	230 V

Weitere Spezifikationen

Mit Erweiterungen Eingebaut	2500 x 1500 x 1340 mm
Maximale Bohrtiefe	155 mm
Bohrbreite	300 mm
Drehzahl	1400 / 2800 U/min
Westcott-Spindel	0 – 20 mm

Häufig gestellte Fragen

Was kann die LBM 220 - 230 V Maschine?

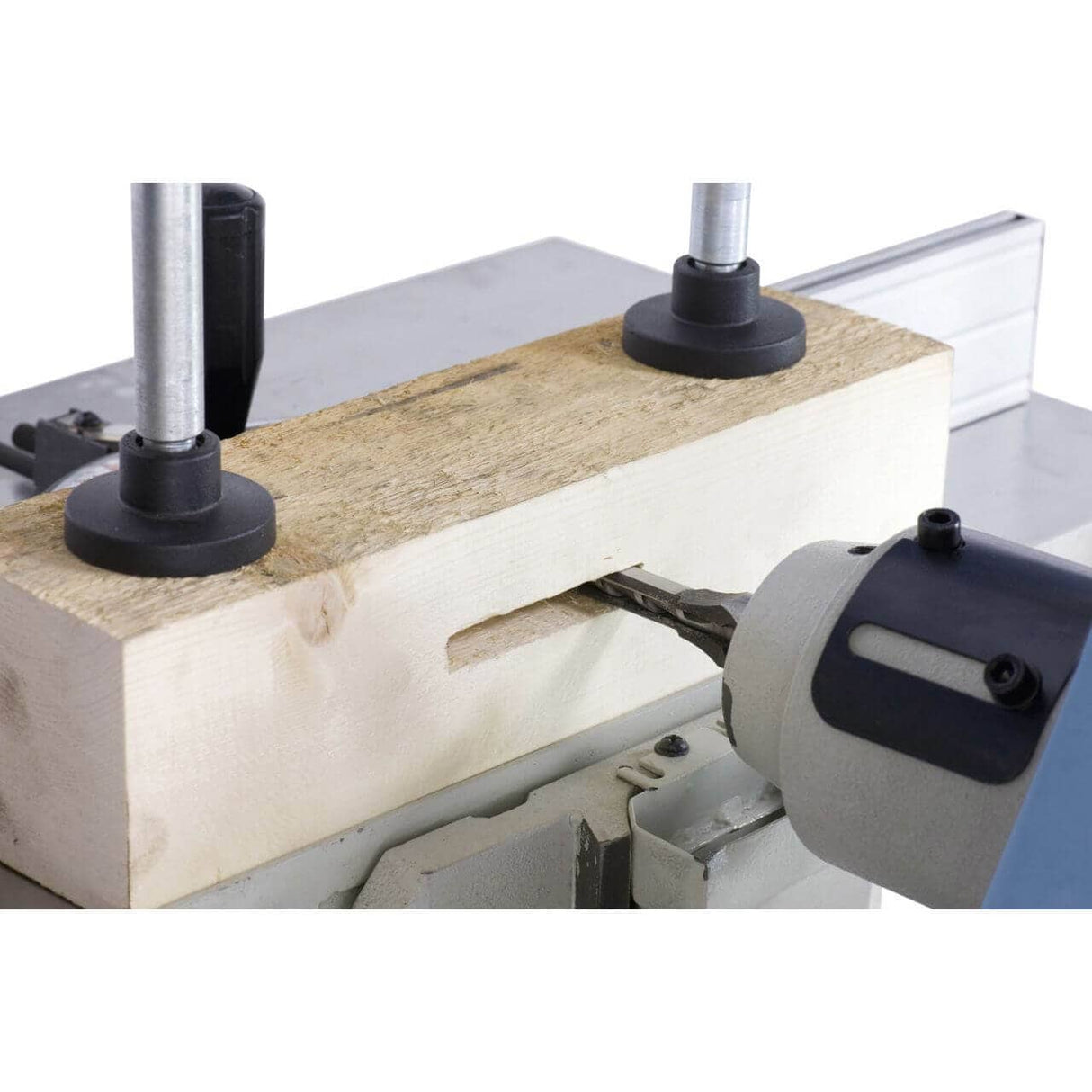

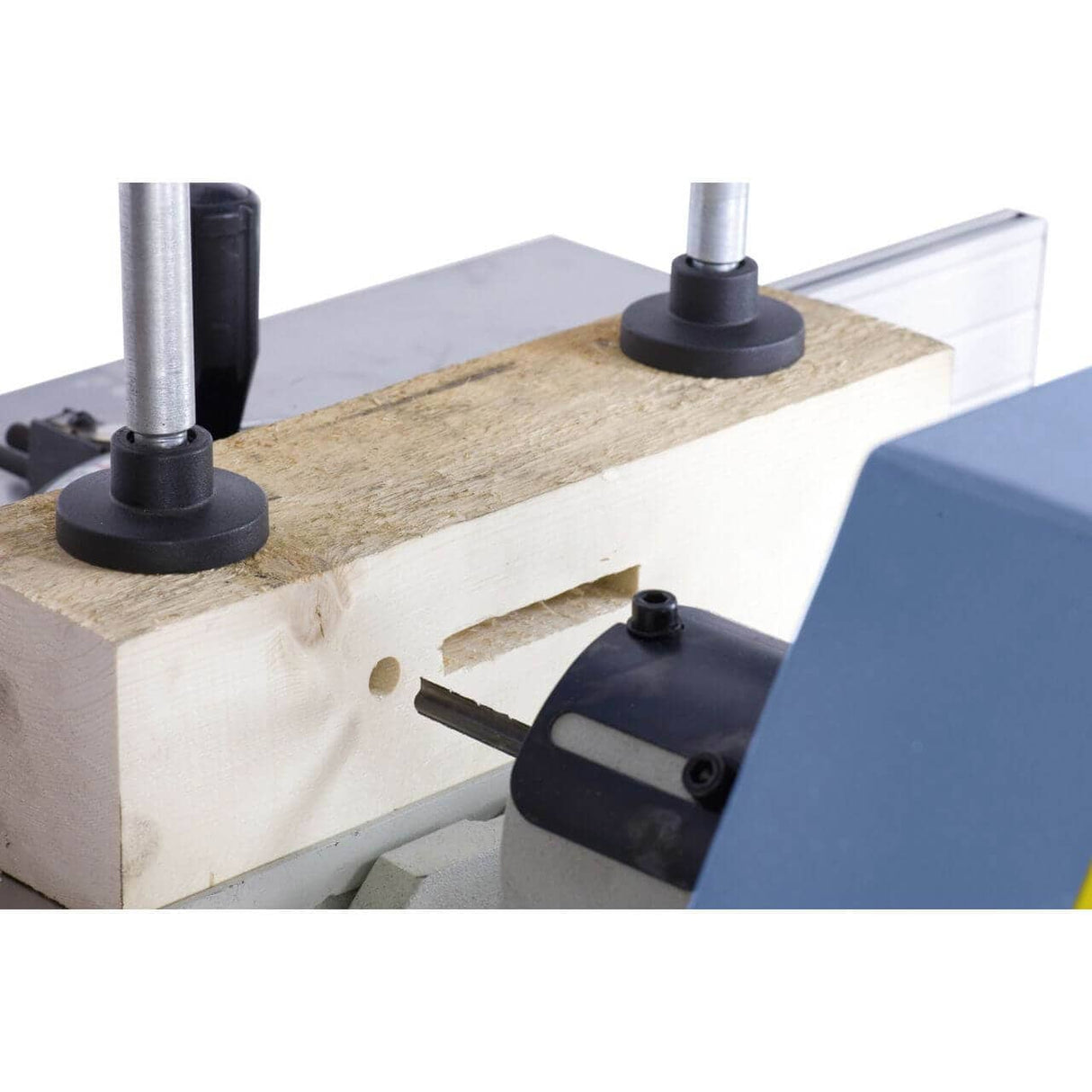

Fertigt rechteckige Zapfenlöcher Für Zapfenverbindungen in Massivholz, Sperrholz und Holzwerkstoffen.

Mit den Bernardo HM Vierkant-Zapfenschneidmaschinen können Sie direkt rechtwinklige Zapfenlöcher herstellen, ohne dass eine manuelle Nachbearbeitung erforderlich ist. Typische Anwendungsbereiche: Tür- und Fensterrahmen, Stühle, Möbel und Konstruktionen.

Welche Meißelgröße wird unterstützt?

Typischerweise Meißel von 6 bis 25 mm Breite. Die technische Tabelle enthält Angaben zur „Bohrkapazität“ oder „Zapfenschneidkapazität“.

Bernardo HM Meißel sind spezielle Zubehörteile mit zylindrischem Schaft und gehärteter Hohlspitze. Krollit liefert Original-Ersatzteile, die mit den Serien HM 12, HM 25 und HM 30 kompatibel sind.

Ist der Fräskopf neigbar oder drehbar?

Das hängt vom Modell ab: Die HM 25 hat einen um 180° drehbaren Fräskopf, während die HM 25 TOP einen um ±22,5° nach rechts/links neigbaren Fräskopf besitzt.

Mit dem drehbaren Fräskopf können Sie große Werkstücke wie Türen und Rahmen von hinten bearbeiten. Der neigbare Fräskopf ermöglicht das Fräsen von schrägen Zapfenlöchern für schräge Konstruktionen.

Welche Stromversorgung wird benötigt?

Die Modelle HM 12, HM 25 und HM 30 sind mit einem 0,75 kW Einphasen-230-V-Motor ausgestattet. Siehe „Spannung“ in der technischen Tabelle.

Durch die Einphasen-Stromversorgung eignen sich diese Fräsmaschinen für den Einsatz in Werkstätten ohne Drehstromanschluss. Die Maschine benötigt jedoch einen speziellen Differenzialschutz.

Wie viel wiegt die Maschine?

Siehe „Gewicht“ in der technischen Tabelle. Typischerweise 100 kg (HM 25) oder 110 kg (HM 25 TOP).

Das schwere Gusseisen sorgt für Stabilität beim Fräsen, reduziert Vibrationen und verbessert die Genauigkeit. Für Transport und Installation wird ein hydraulischer Transportwagen oder die Unterstützung durch einen zweiten Bediener empfohlen.
