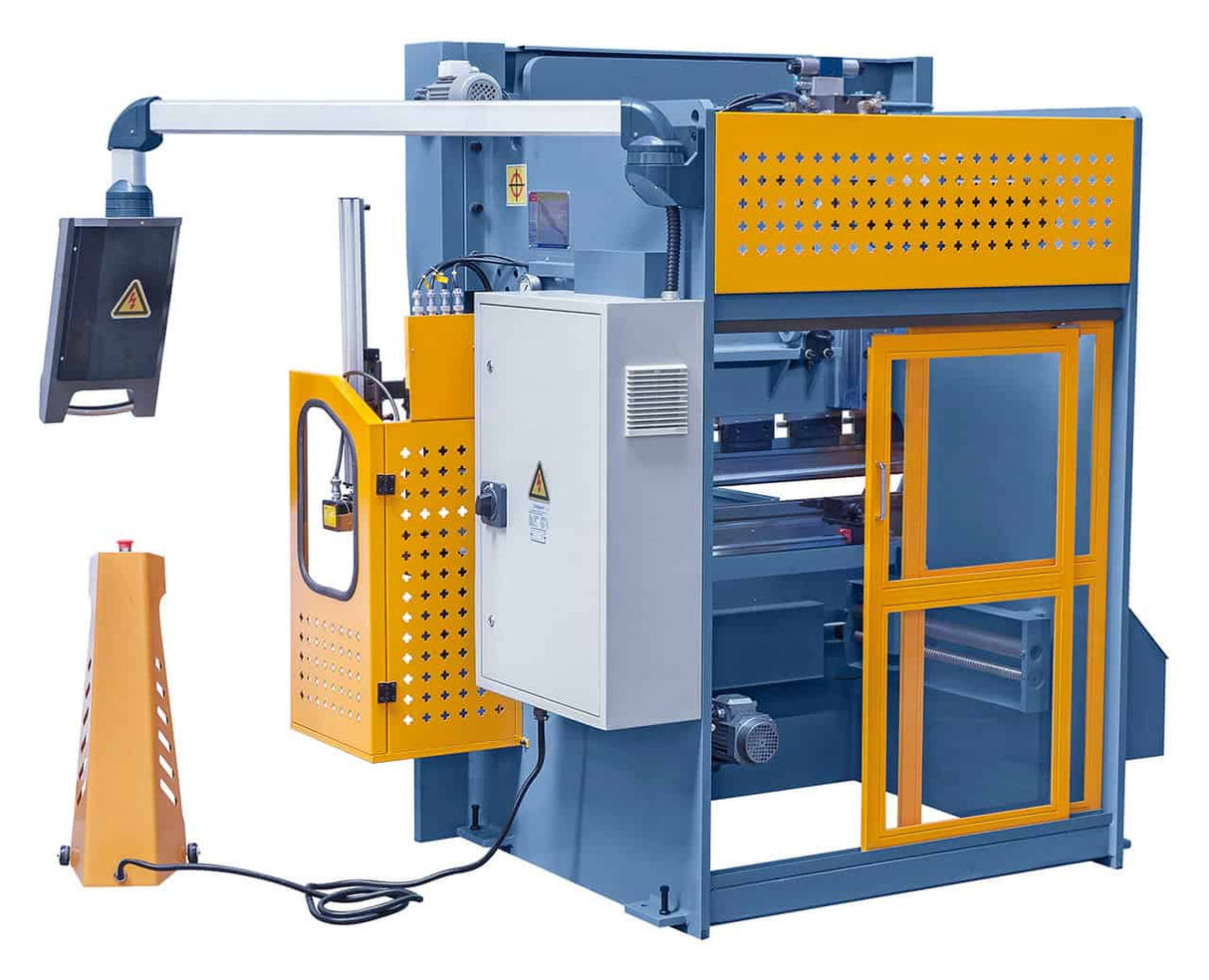

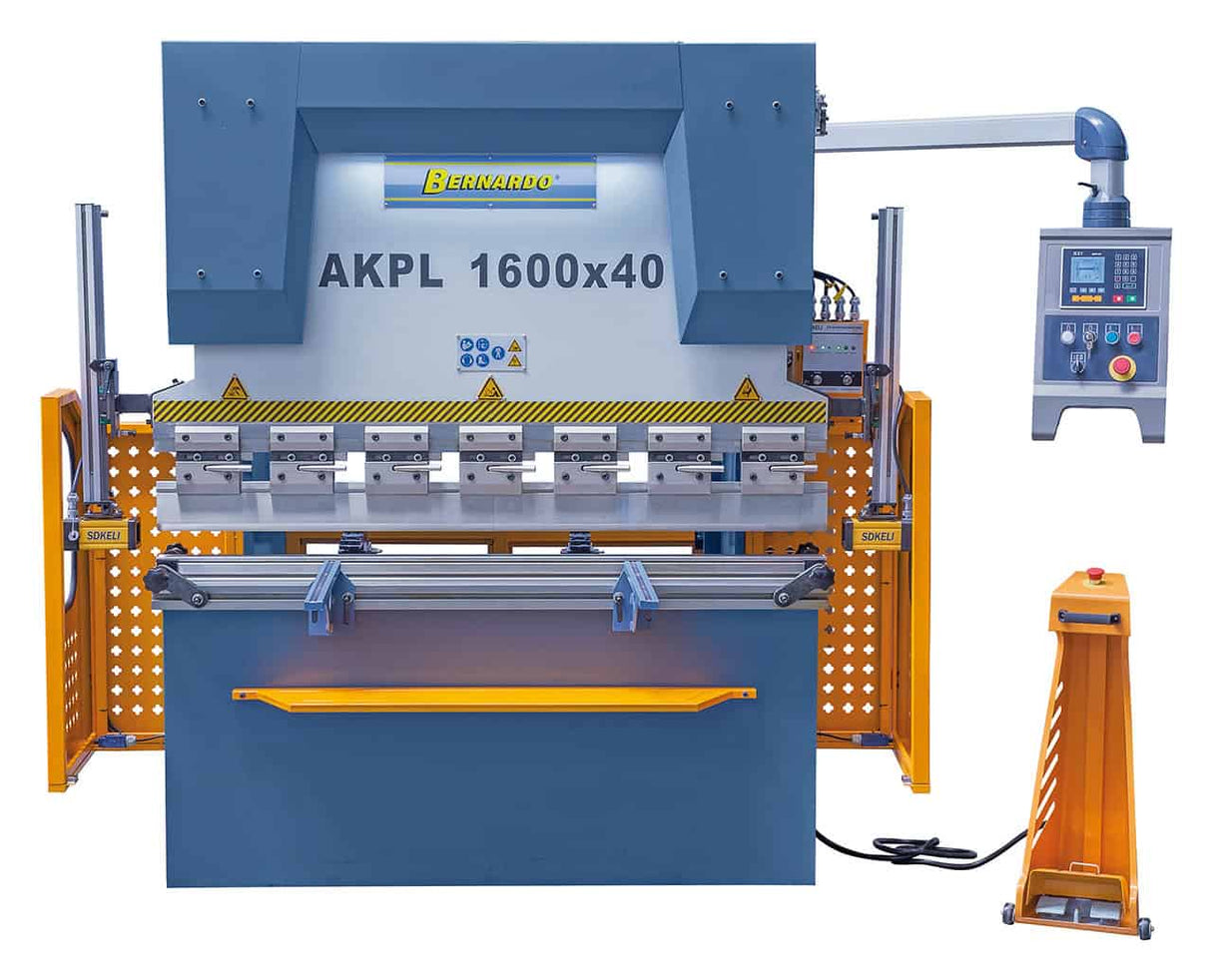

Bernardo Abkantpresse AKPL 1600 x 40

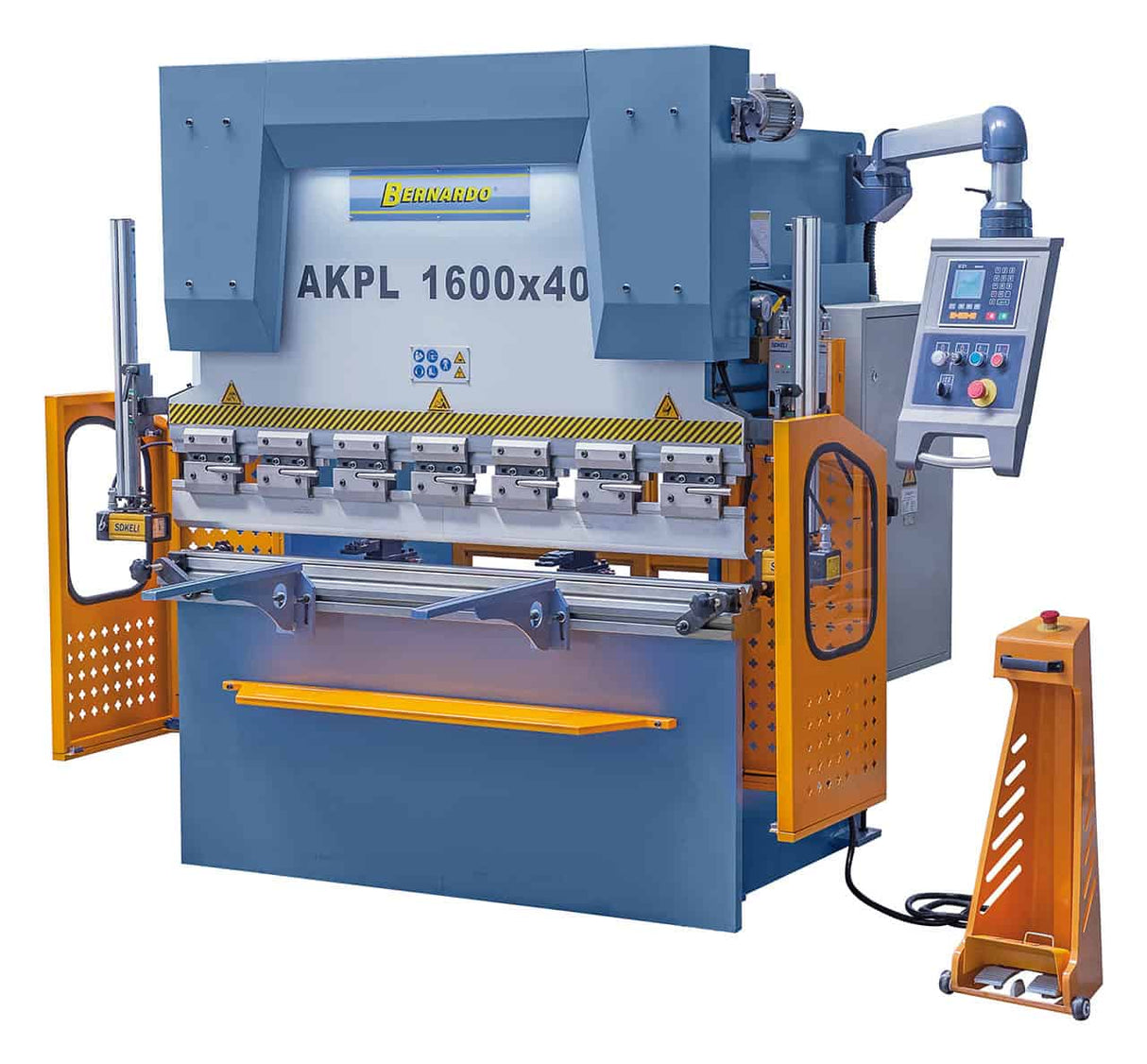

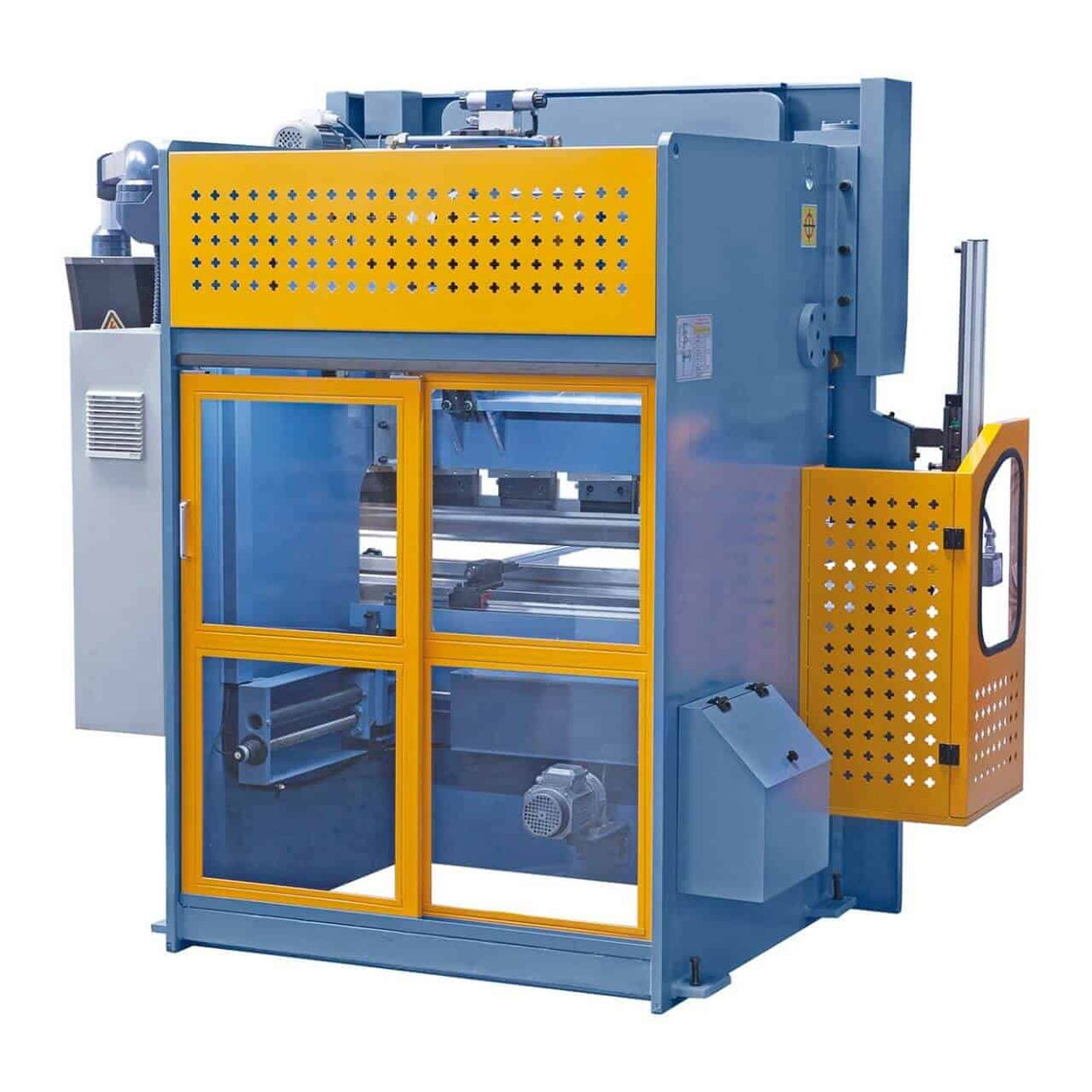

Bernardo AKPL 1600 x 40 Hydraulische Biegemaschine

Die hydraulische Biegemaschine AKPL 1600 x 40 ist für höchste Präzision und Zuverlässigkeit in der Metallbearbeitung konzipiert. Mit einer Biegekraft von 40 Tonnen und einer Arbeitslänge von 1600 mm ist sie die ideale Wahl für Werkstätten, die eine kompakte und dennoch leistungsstarke Maschine benötigen. Das synchronisierte Doppelzylindersystem und der robuste Rahmen aus hochfestem Stahl gewährleisten Stabilität und eine lange Lebensdauer. Das segmentierte Oberwerkzeug mit Schnellwechselsystem reduziert Rüstzeiten, während die NC-Steuerung E21S eine einfache und effiziente Maschinenbedienung ermöglicht. Die hydraulische Biegemaschine AKPL 1600 x 40 ist für höchste Präzision und Zuverlässigkeit in der Metallbearbeitung ausgelegt. Mit einer Biegekraft von 40 Tonnen und einer Arbeitslänge von 1600 mm ist sie die ideale Wahl für Werkstätten, die eine kompakte und dennoch leistungsstarke Maschine benötigen. Das synchronisierte Doppelzylindersystem und der robuste Rahmen aus hochfestem Stahl gewährleisten Stabilität und eine lange Lebensdauer.

Hauptmerkmale

40 Tonnen Biegekraft bei einer Arbeitslänge von 1600 mm

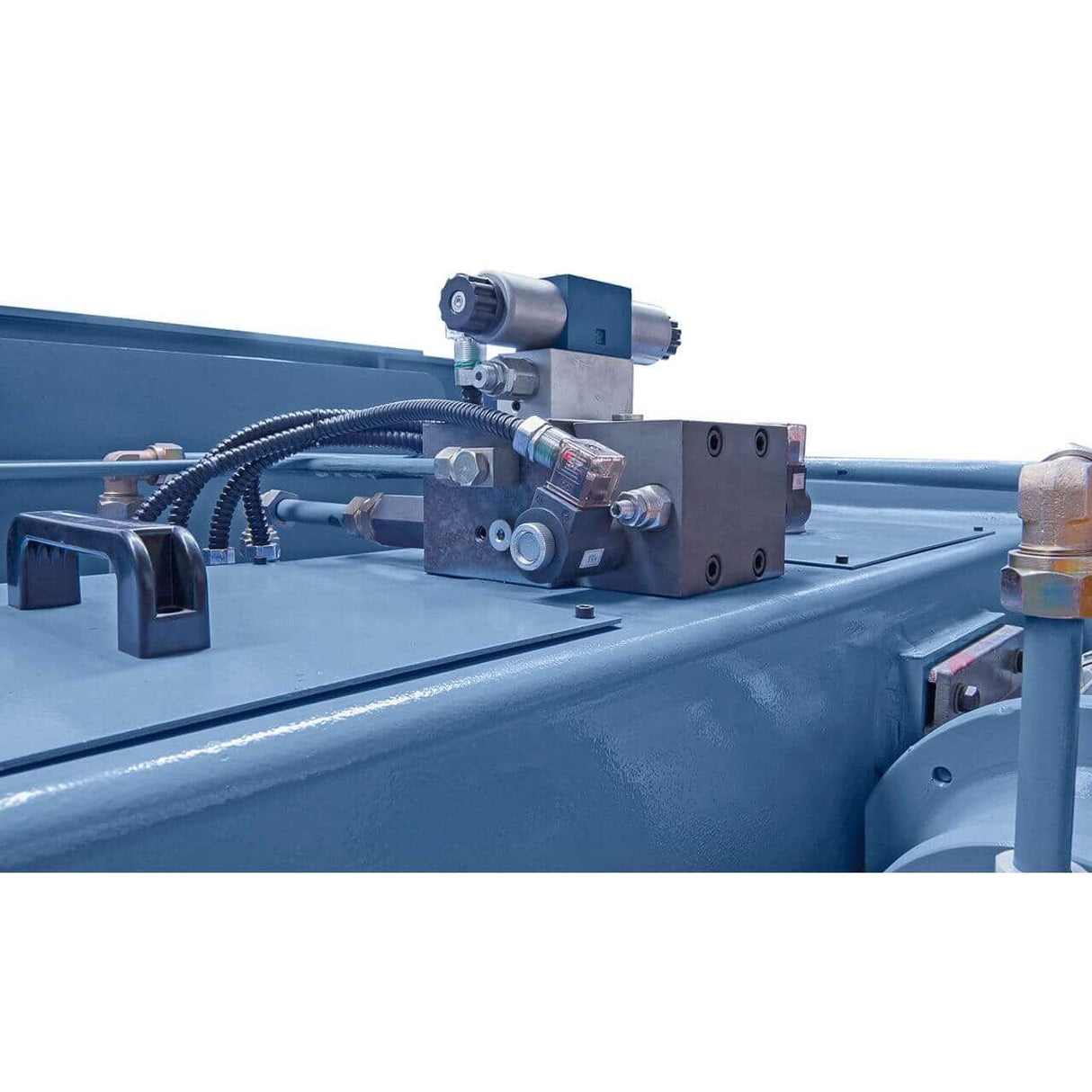

Synchronisierte Zylinder für paralleles Absenken des Oberträgers

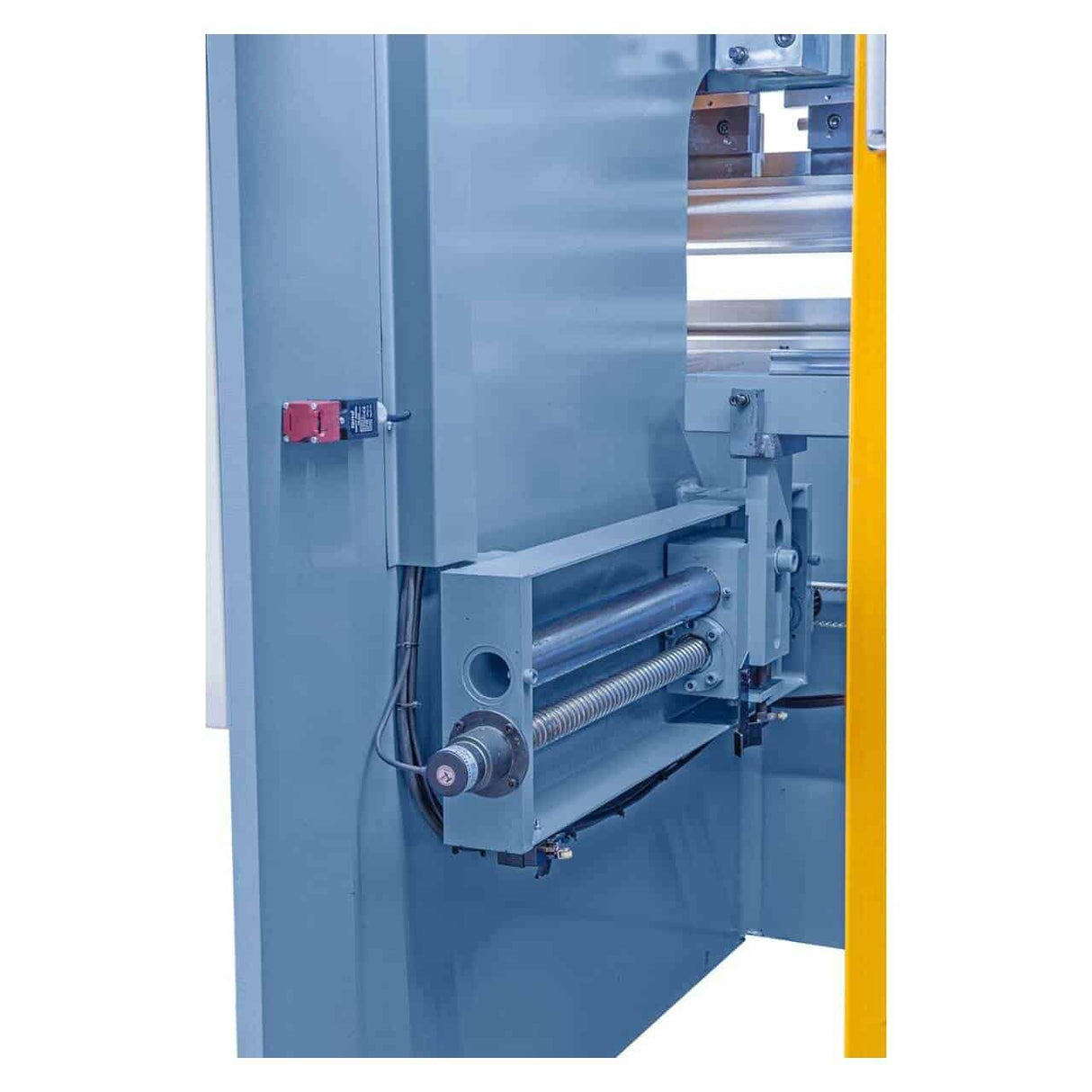

Hinterer Anschlag mit Kugelgewindetrieben (0–500 mm) für hohe Präzision

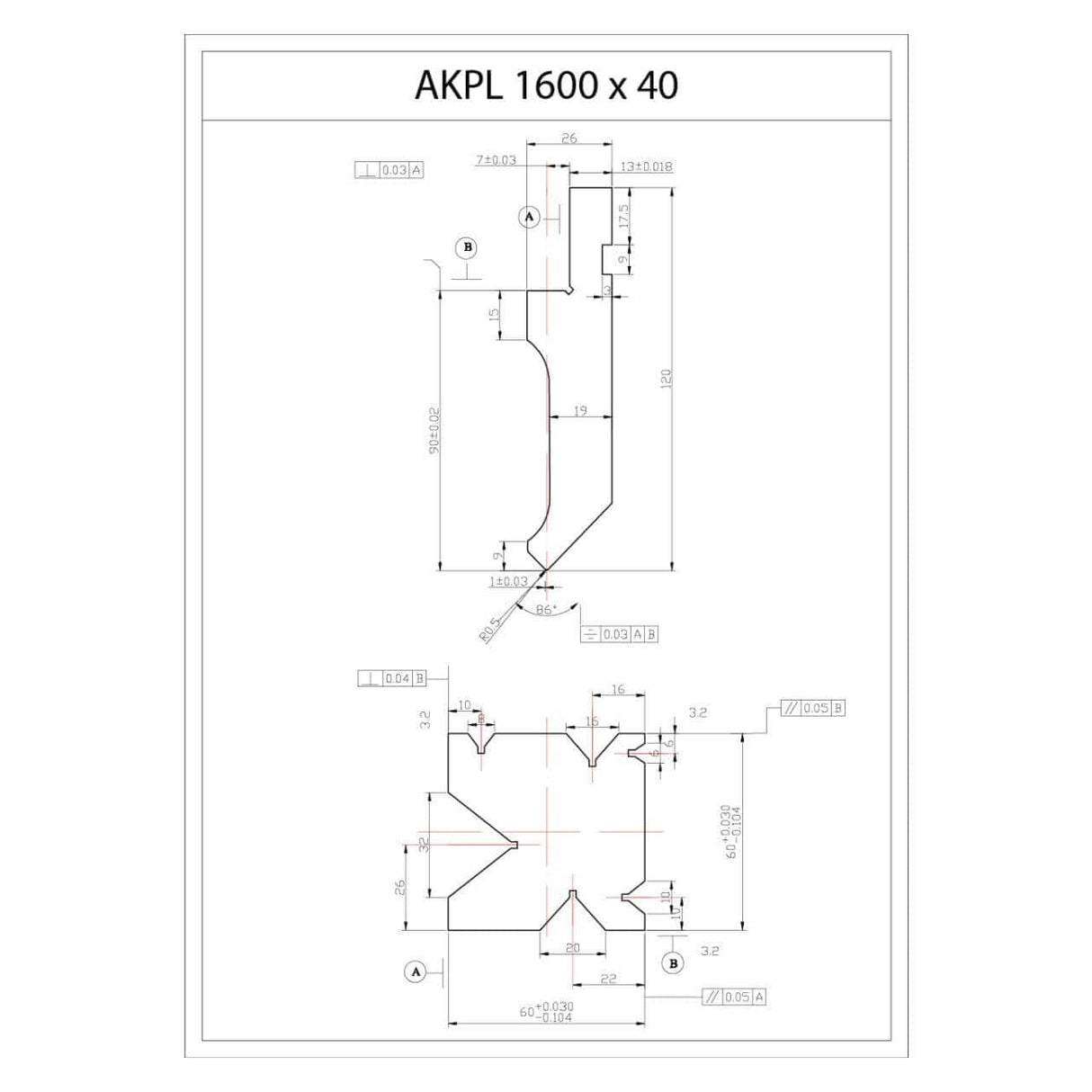

Segmentiertes Oberwerkzeug mit Schnellspannsystem
Unterwerkzeug mit 6 V-förmigen Öffnungen für vielseitige Biegungen

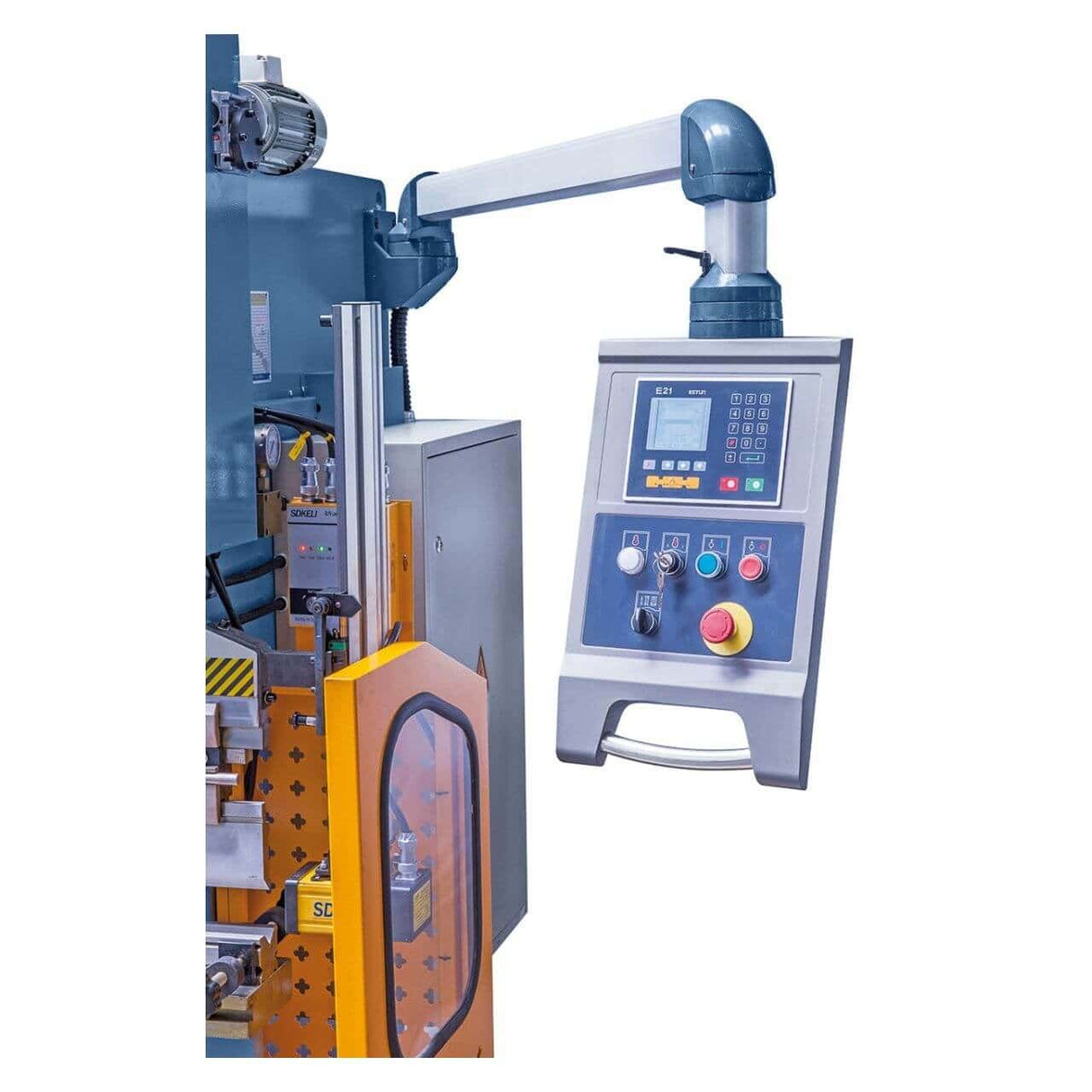

Integrierte, benutzerfreundliche E21S NC-Steuerung
Robuste, spannungsfreie Stahlkonstruktion in Profiqualität

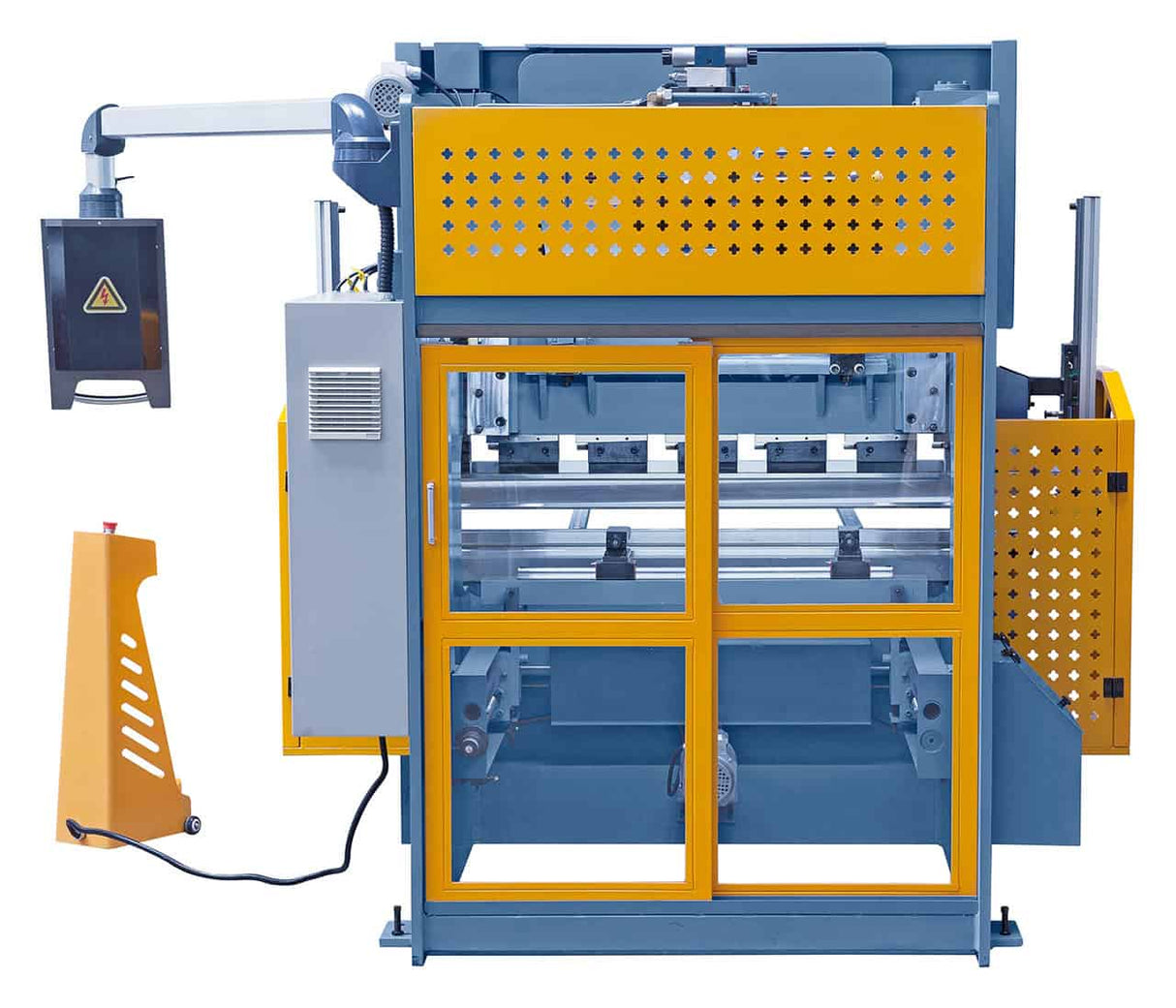

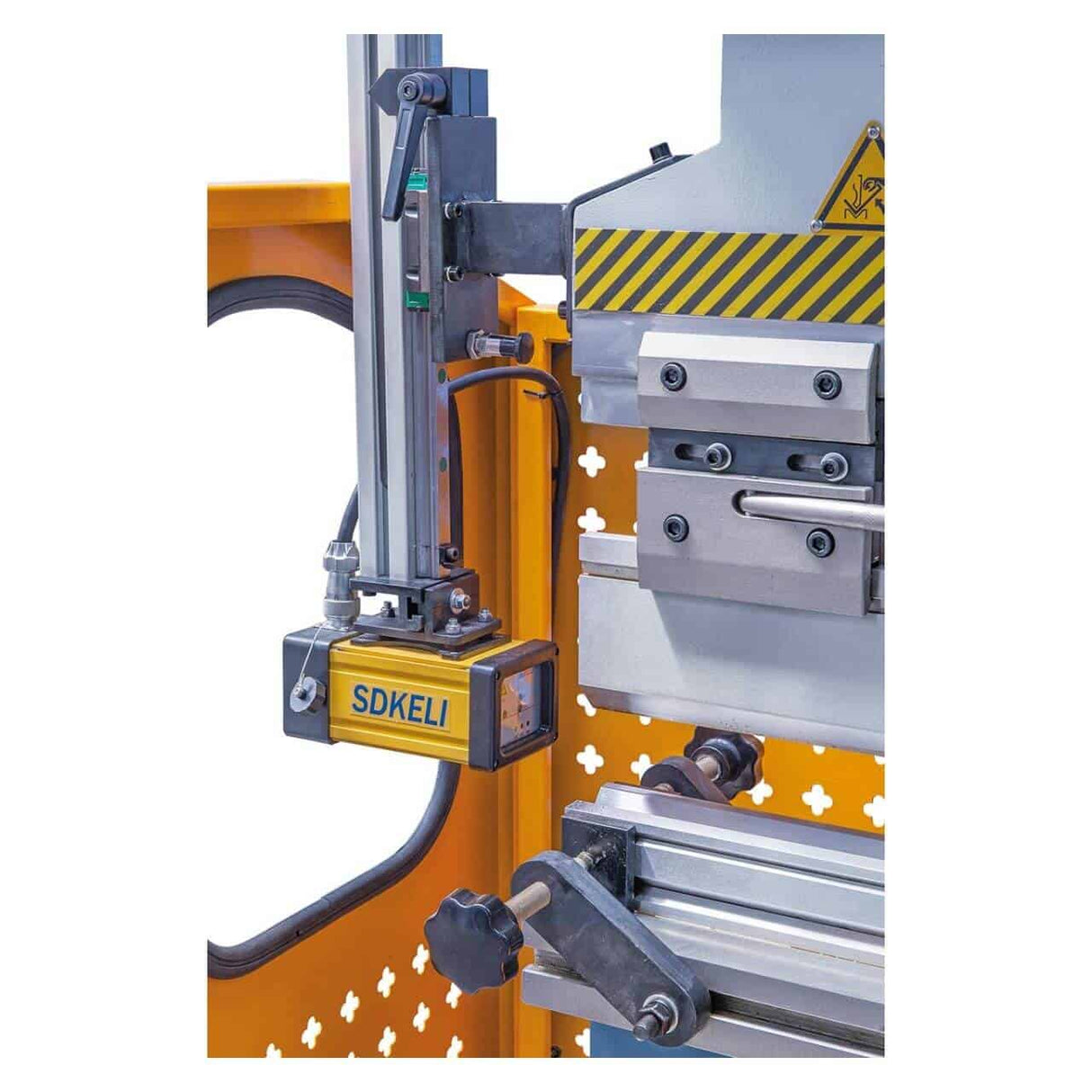

SDKELI Sicherheitssystem mit Schutzgitter und Not-Aus-Pedal

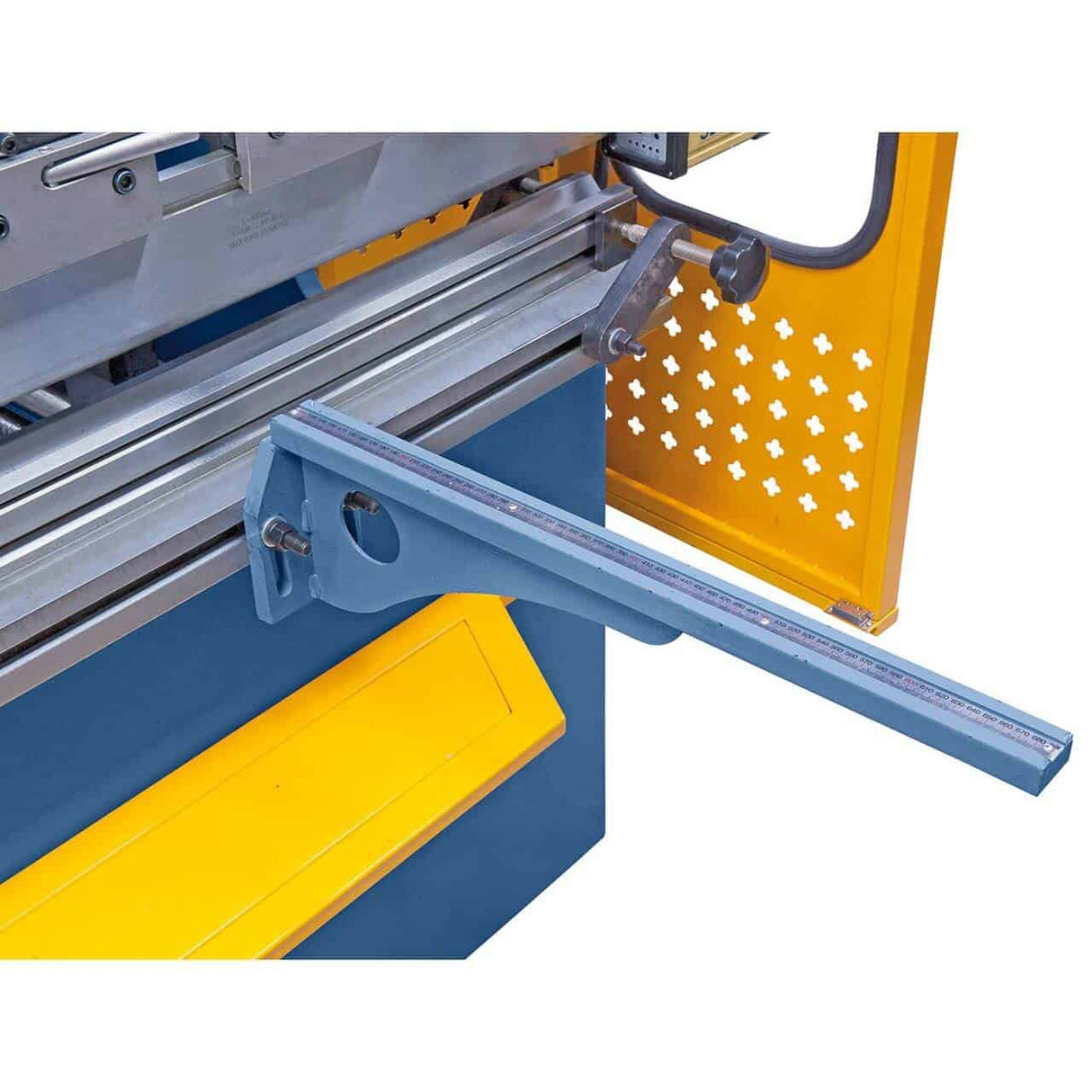

Inklusive vorderer Blechstützen

Tabelle Technische Daten

Merkmale	Daten
Biegedruck	40 Tonnen
Effektive Länge	1600 mm
Abstand zwischen den Ständern	1200 mm
Kolbenhub	100 mm
Einstecktiefe	200 mm
Hinterer Anschlag (Achse X)	0 – 500 mm
Tischbreite	150 mm
Tisch Höhe	760 mm
Anfahrgeschwindigkeit	60 mm/s
Biegegeschwindigkeit	8 mm/s
Rücklaufgeschwindigkeit	60 mm/s
Öltankinhalt	130 Liter

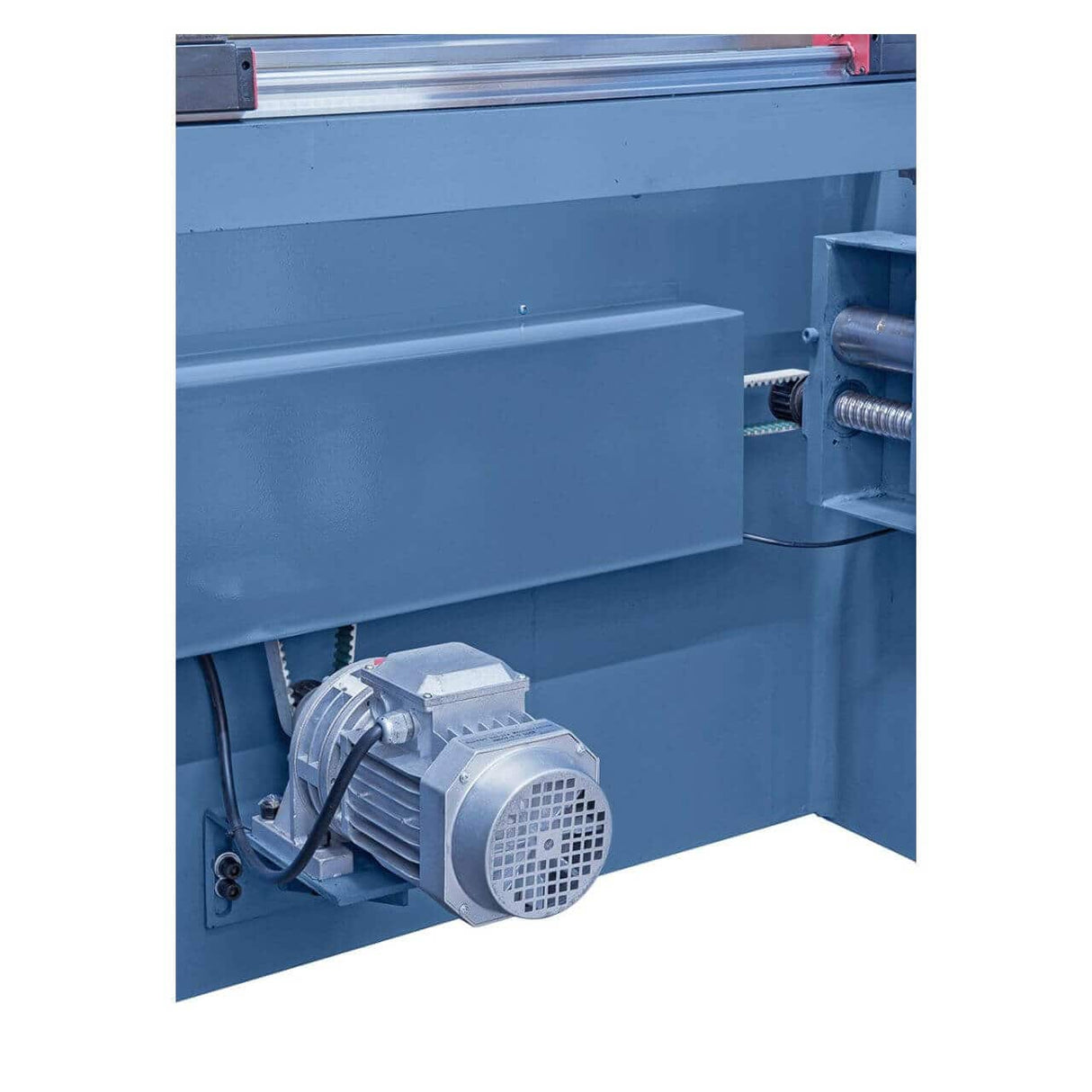

Motorleistung	4,0 kW
Abmessungen (L x B x H)	2050 x 1800 x 2030 mm
Gesamtgewicht	ca. 3030 kg

Lieferumfang
Hinterer Anschlag mit Kugelumlaufspindel
Segmentiertes Oberwerkzeug mit Schnellspannvorrichtung
Unterwerkzeug mit 6 V
Blechträger vorne
NC-Steuerung E21S

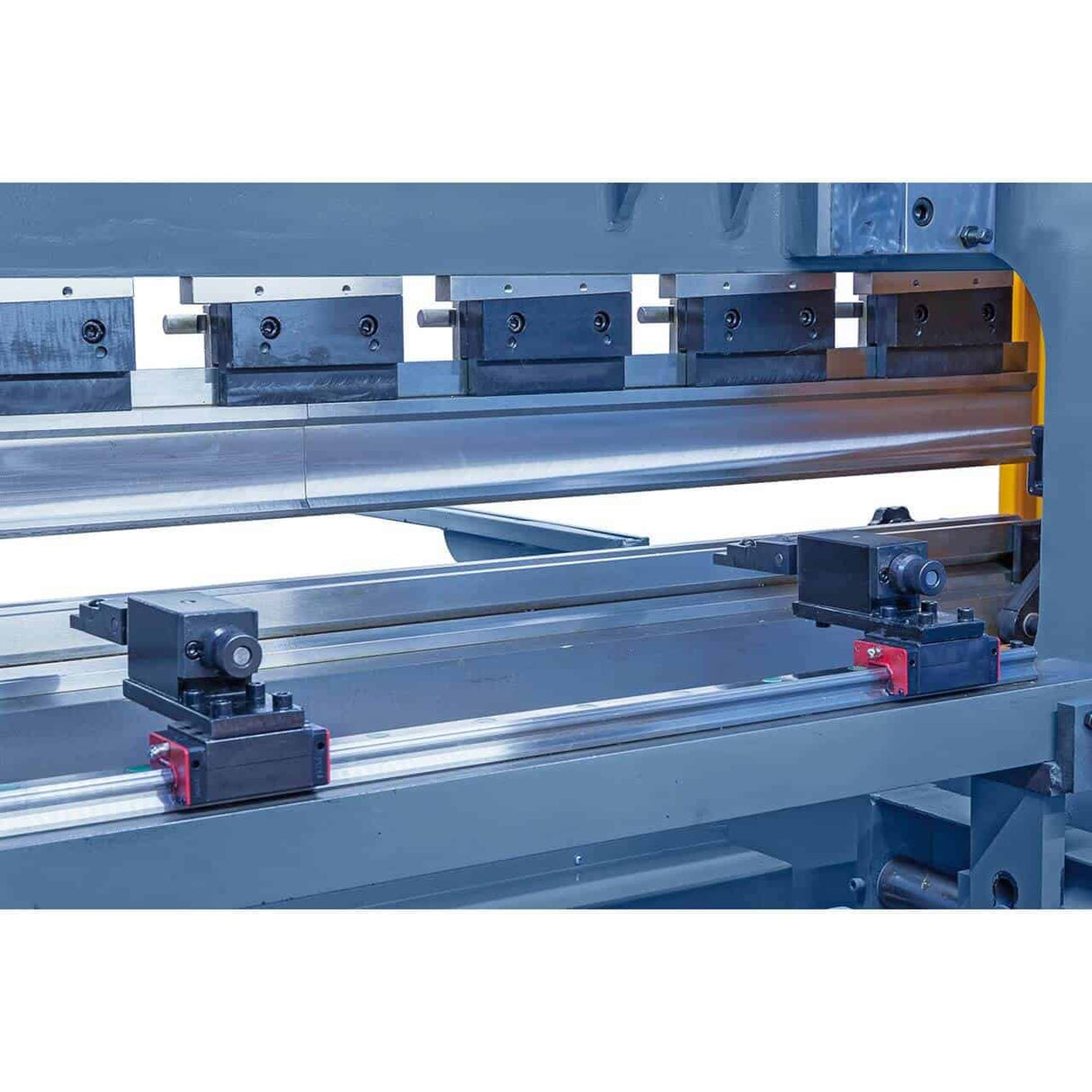

Höhenverstellbare Anschlagfinger

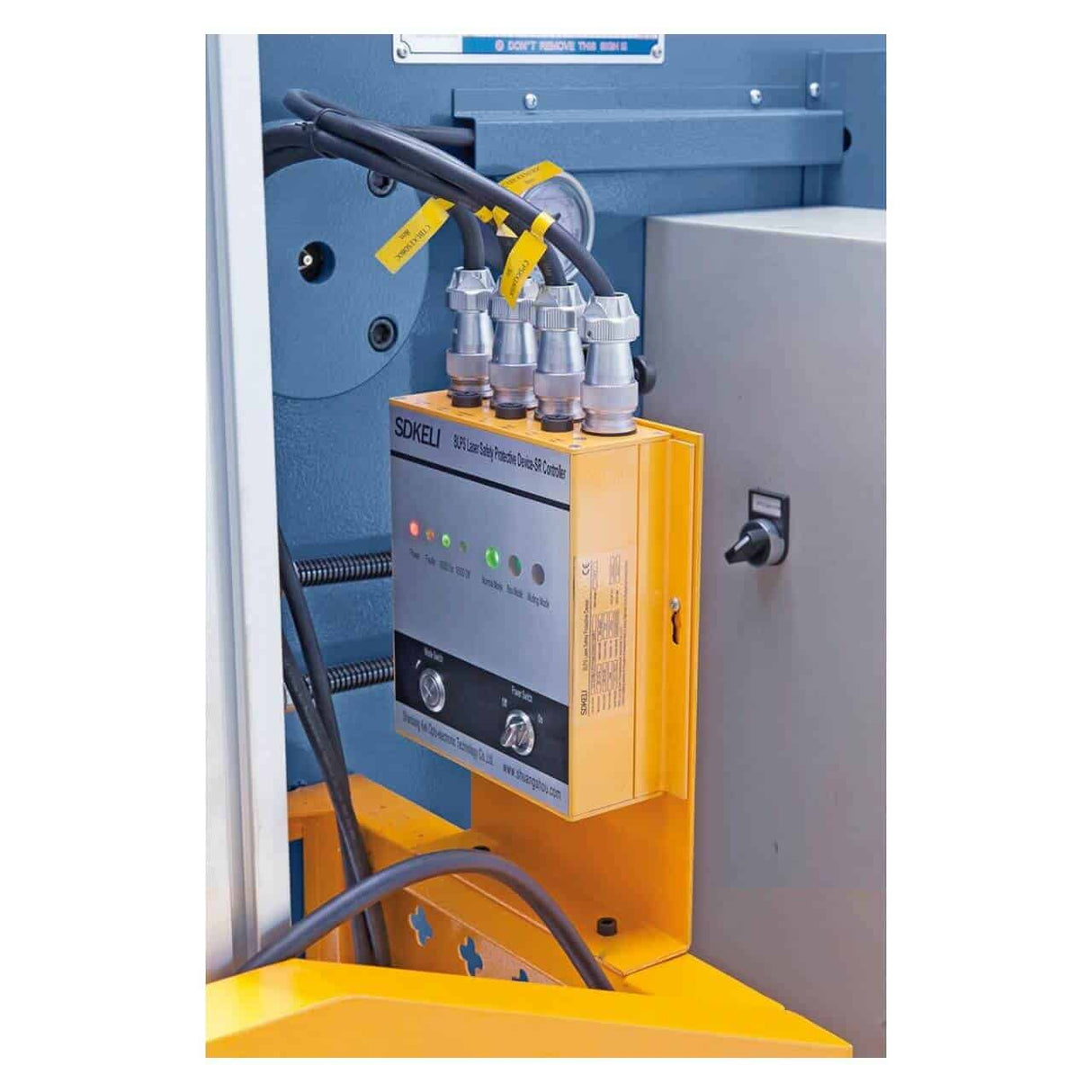

SDKELI Sicherheitssystem

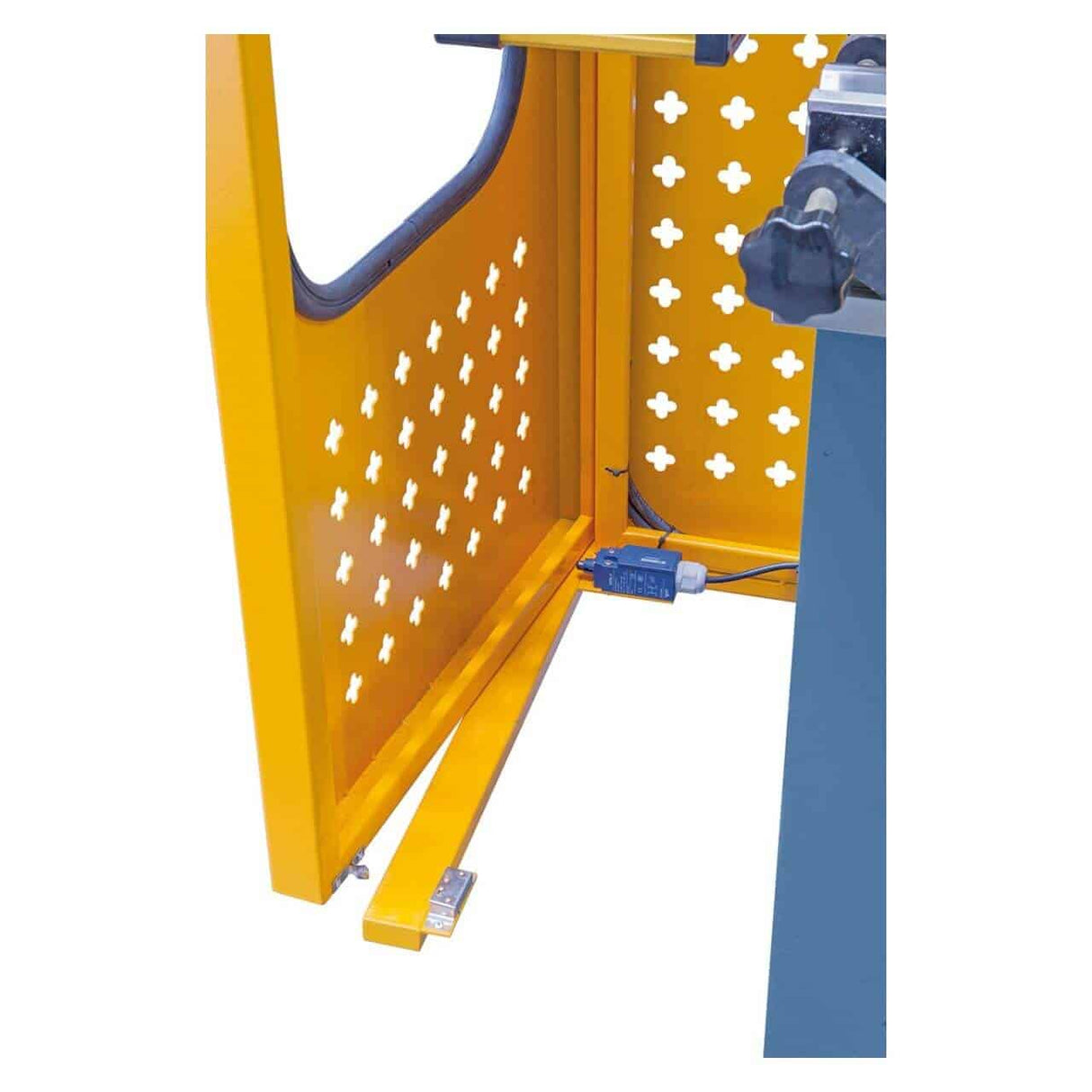

Seitliches Schutzgitter
Fußpedal mit Not-Aus

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Häufig gestellte Fragen

Wie berechnet man die erforderliche Biegekraft?

Grundformel: F (kN) = (8 × Dicke² × Festigkeit × Länge) / Öffnung V. Für S235-Stahl (400 N/mm²) mit V = 8 × Dicke: F ≈ 50 kN/m pro mm Dicke. Beispiel: 2 mm auf 2.000 mm → ca. 200 kN (20 t). Die AKPL sollte mit einer Nennkraft ausgewählt werden, die mindestens 20 % höher ist als die berechnete Kraft. Für andere Materialien oder komplexe Geometrien wenden Sie sich bitte an Krollit.

Was ist die maximale Dicke bei Edelstahl mit der AKPL?

Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.

Sind Stempel und Matrizen mit denen anderer Hersteller austauschbar?

AKPL-Abkantpressen verwenden standardmäßige europäische Stempelaufsätze (Wila/Wilson-Werkzeuge). Die Kompatibilität mit Werkzeugen anderer Hersteller muss im Einzelfall geprüft werden. Für korrekte Spannkräfte und maximale Sicherheit empfiehlt sich die Verwendung von Original-Bernardo-Stempeln und -Matrizen. Informationen zur Verfügbarkeit spezifischer Werkzeuge erhalten Sie bei Krollit.

Ist der Hinteranschlag motorisiert oder manuell?

Das hängt von der Ausführung ab. Die Basismodelle der AKPL-Maschinen verfügen über einen manuellen Hinteranschlag mit Schraubverstellung. Die Versionen mit integrierter NC-Steuerung haben einen motorisierten Hinteranschlag, der automatisch von der Maschine positioniert wird. Die genauen Spezifikationen finden Sie im technischen Datenblatt des jeweiligen Modells.

Sind Ersatzteile und Service verfügbar?

Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Unser Kundenservice ist auf Italienisch verfügbar.
