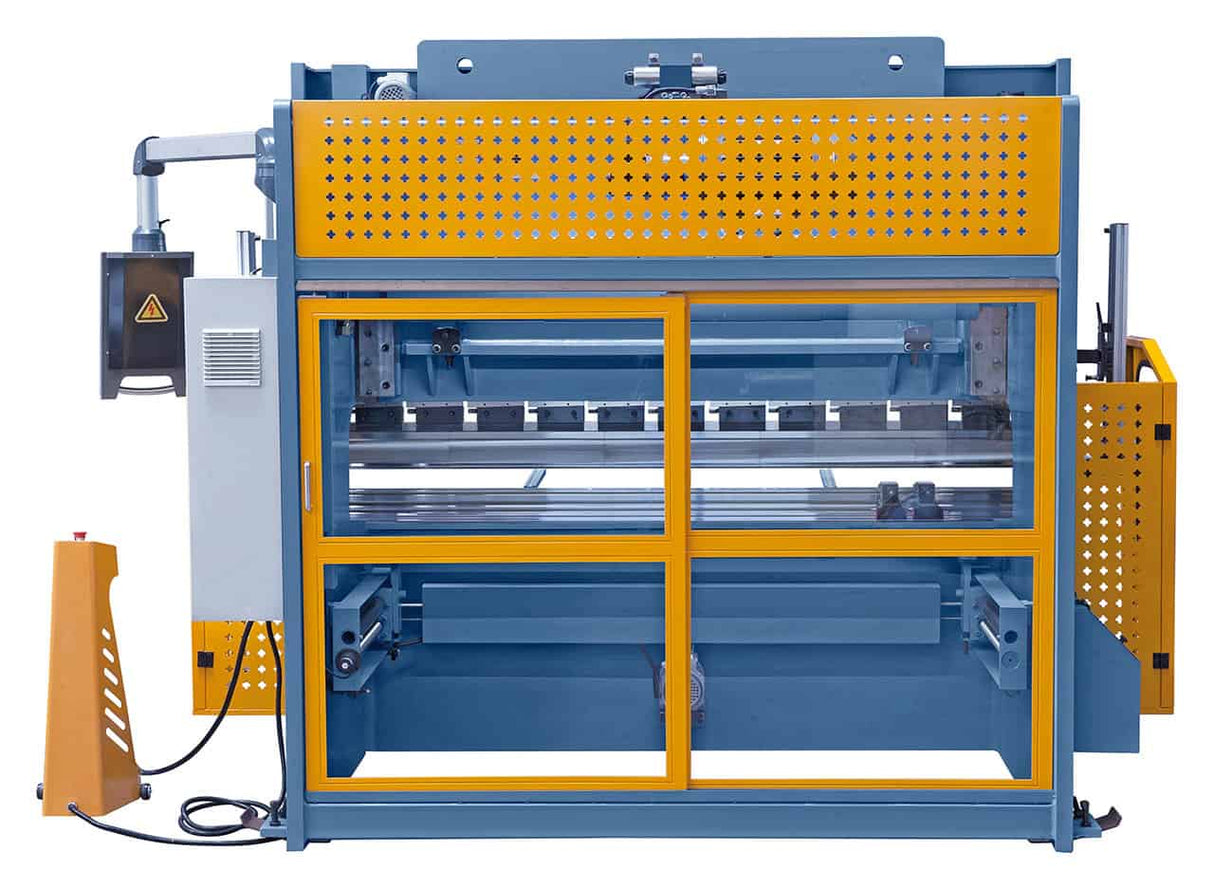

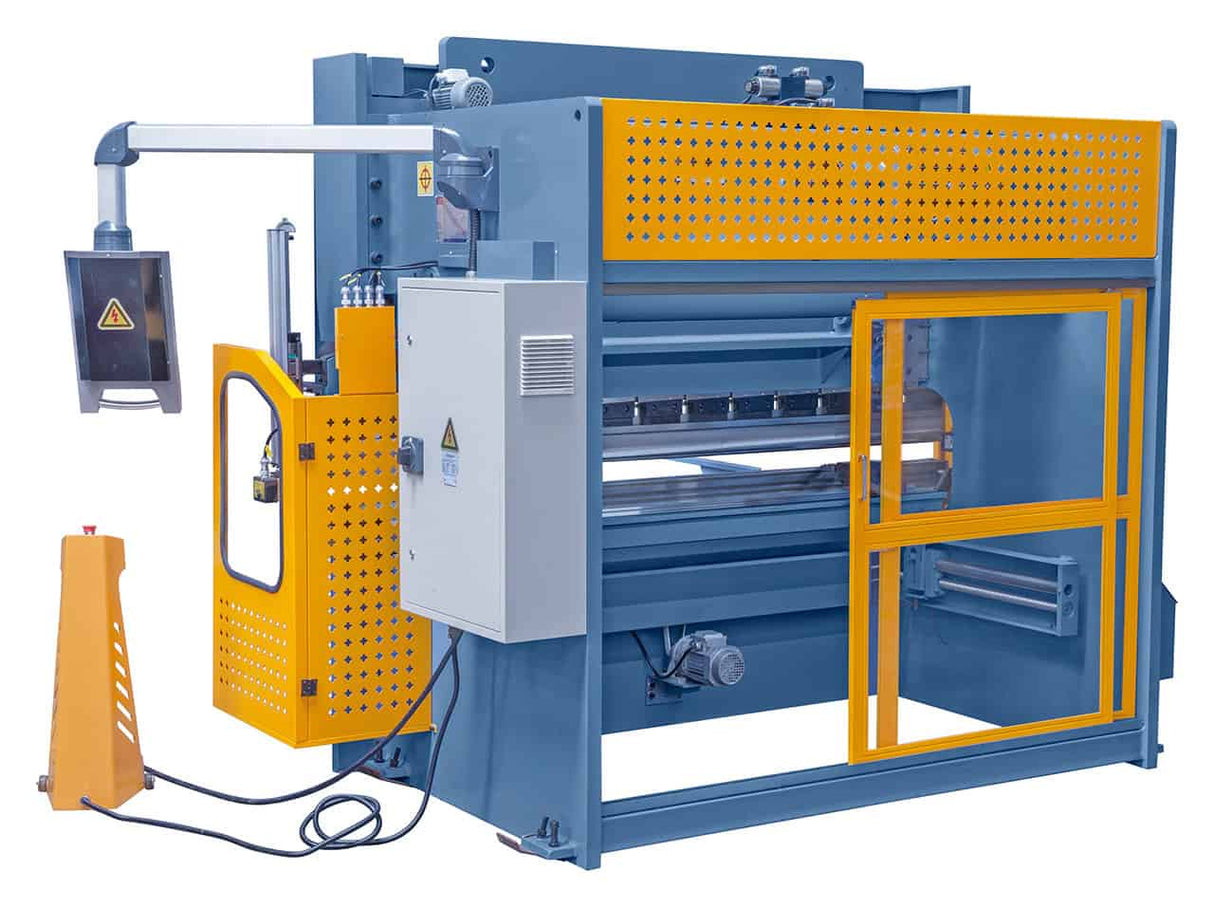

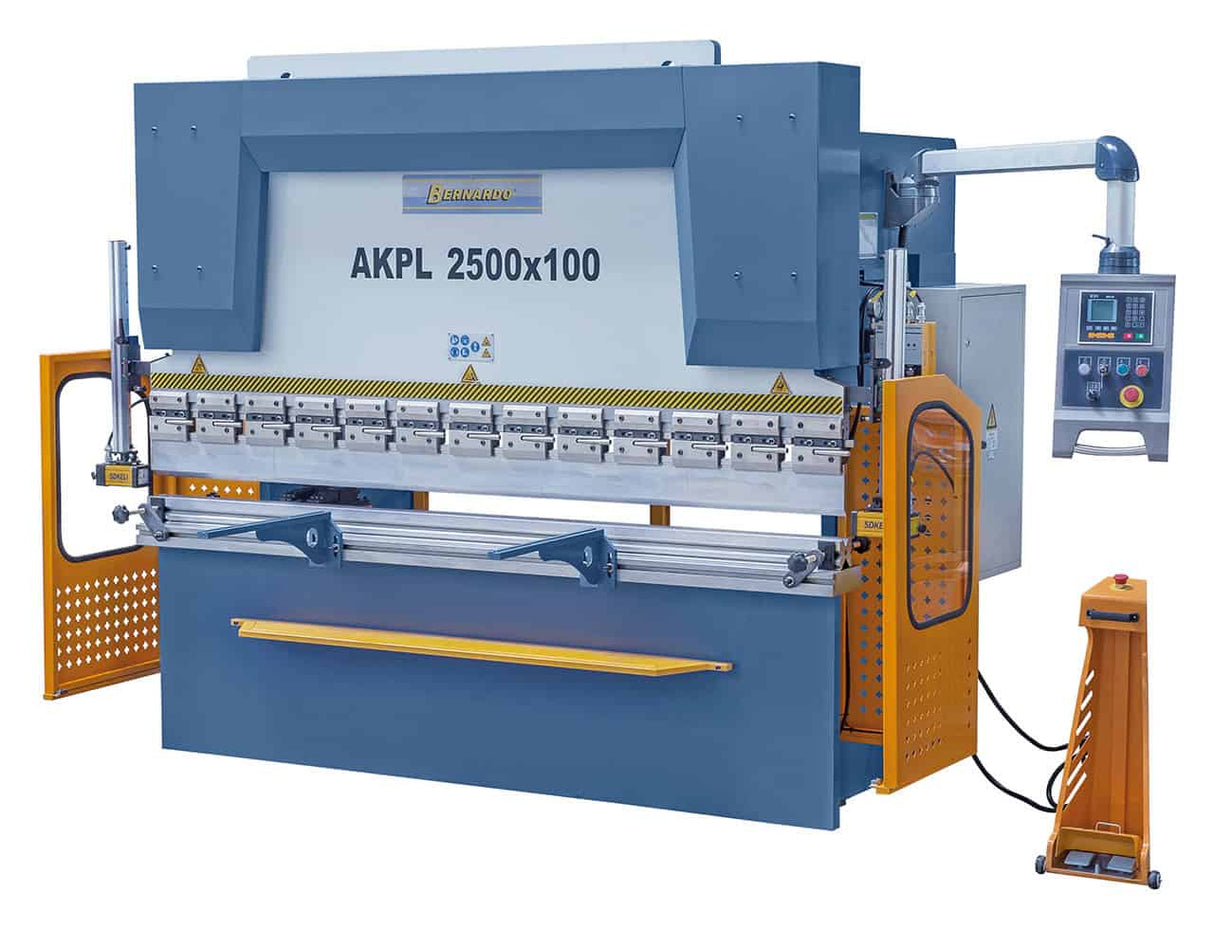

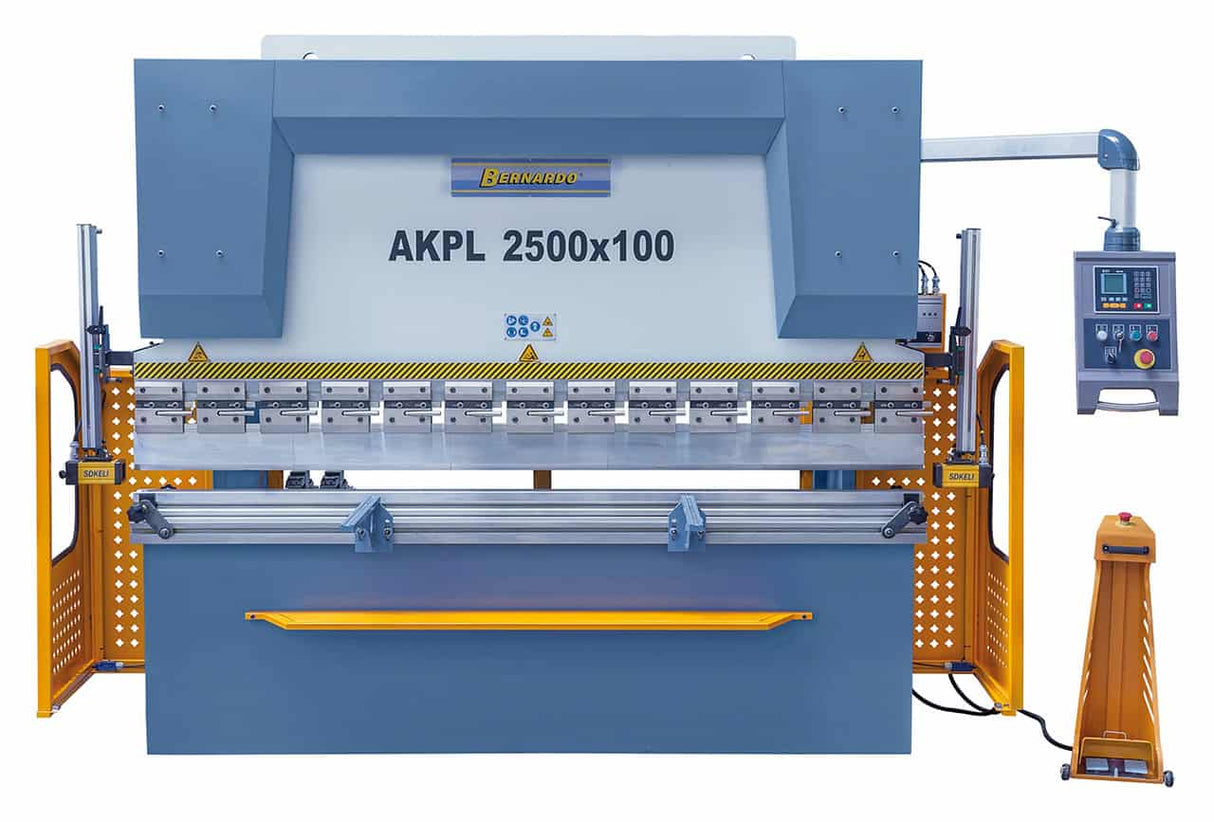

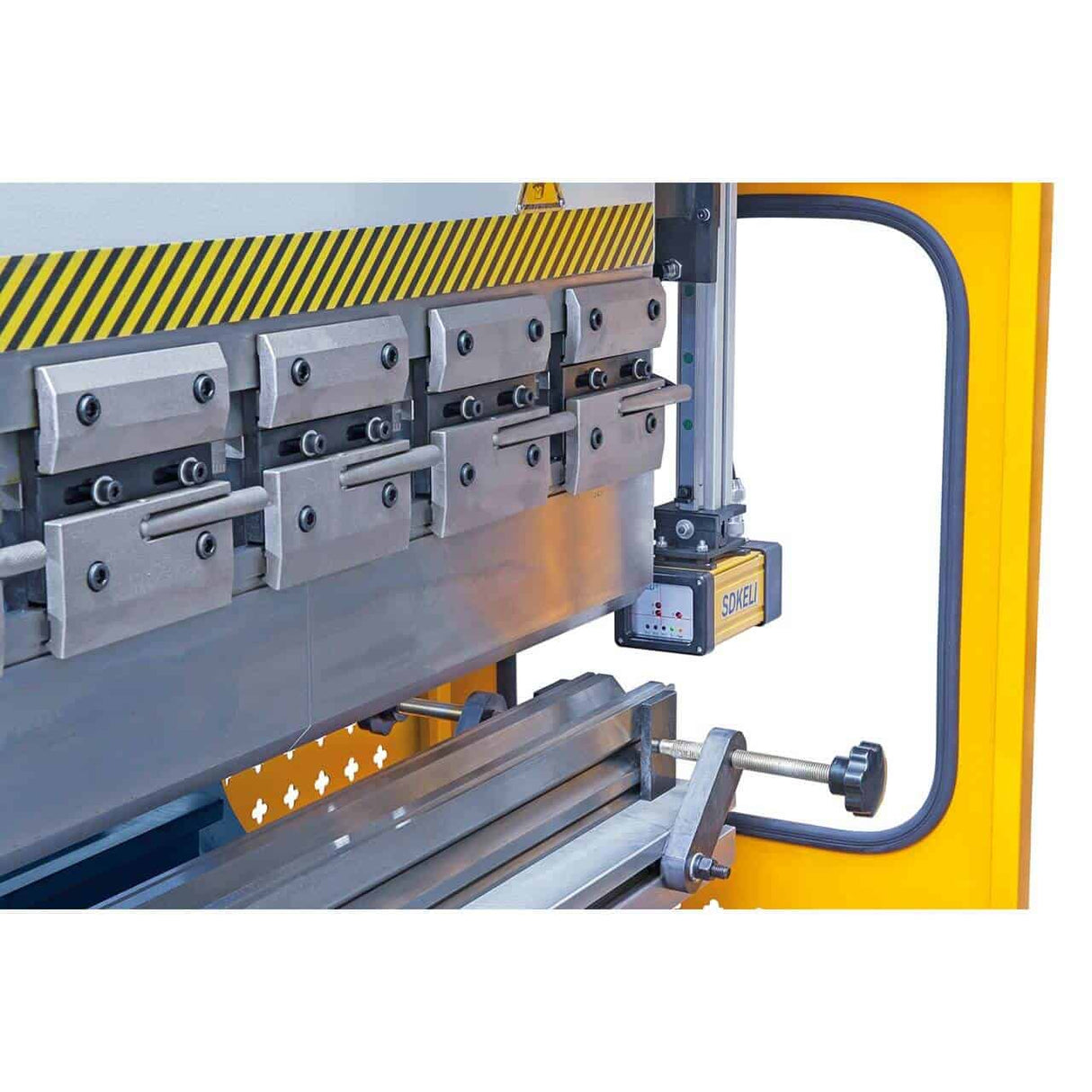

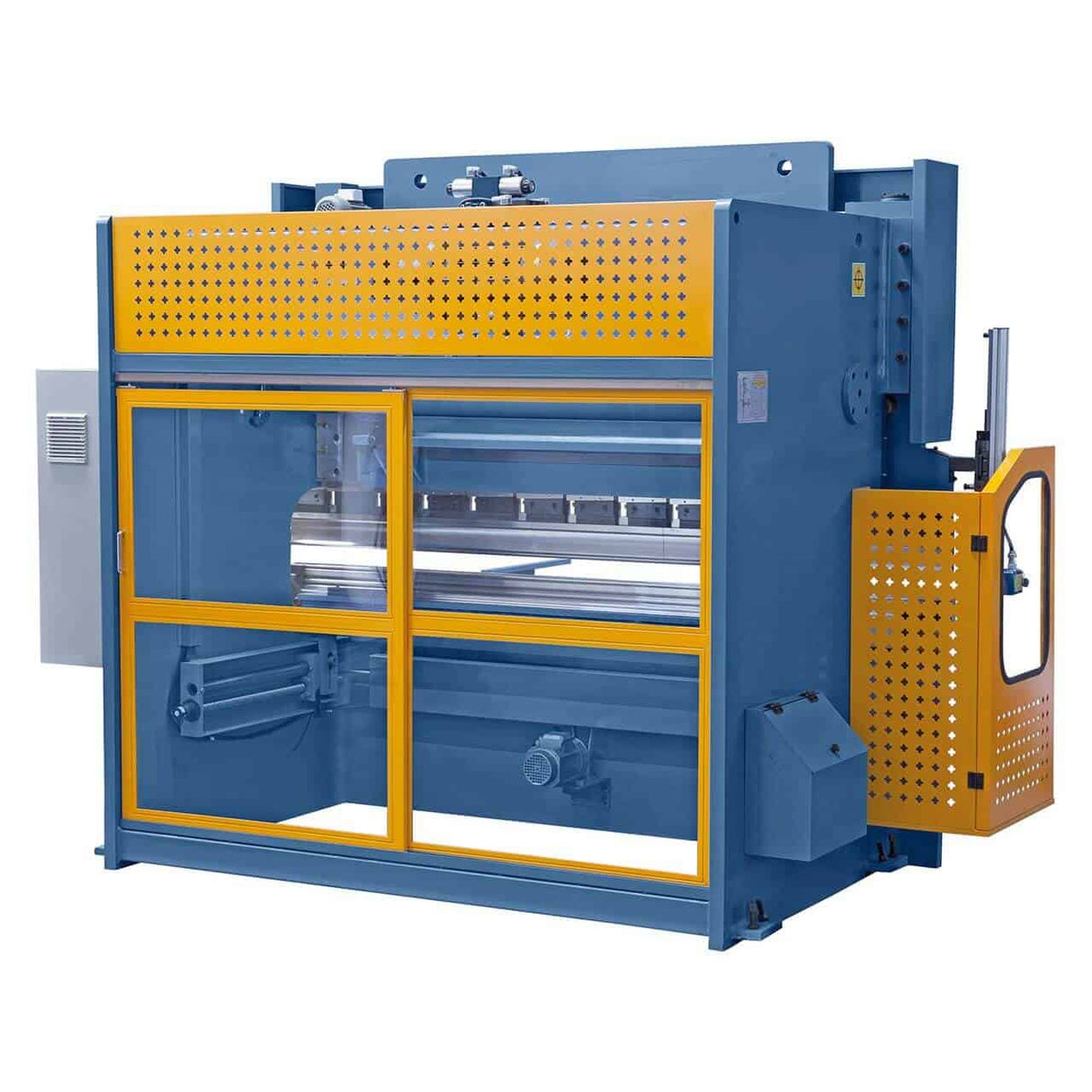

Bernardo AKPL 2500 x 100 Hydraulische Abkantpresse
Die hydraulische Abkantpresse AKPL 2500 x 100 ist für hochpräzise Blechbiegearbeiten konzipiert. Ausgestattet mit einem synchronisierten Doppelzylindersystem und einem robusten, hochfesten Stahlrahmen bietet diese Maschine hohe Leistung, Sicherheit und Zuverlässigkeit. Das segmentierte Oberwerkzeug mit Schnellspannvorrichtung ermöglicht einen schnellen Werkzeugwechsel und ein breites Anwendungsspektrum. Das einfache und intuitive E21S NC-Steuerungssystem gewährleistet optimales Bearbeitungsmanagement, während die Kugelumlaufspindel auf der X-Achse die präzise Positionierung des Hinteranschlags sicherstellt.
Hauptspezifikationen
Biegekraft: 100 Tonnen
Arbeitslänge 2500 mm bei 2050 mm Ständerabstand

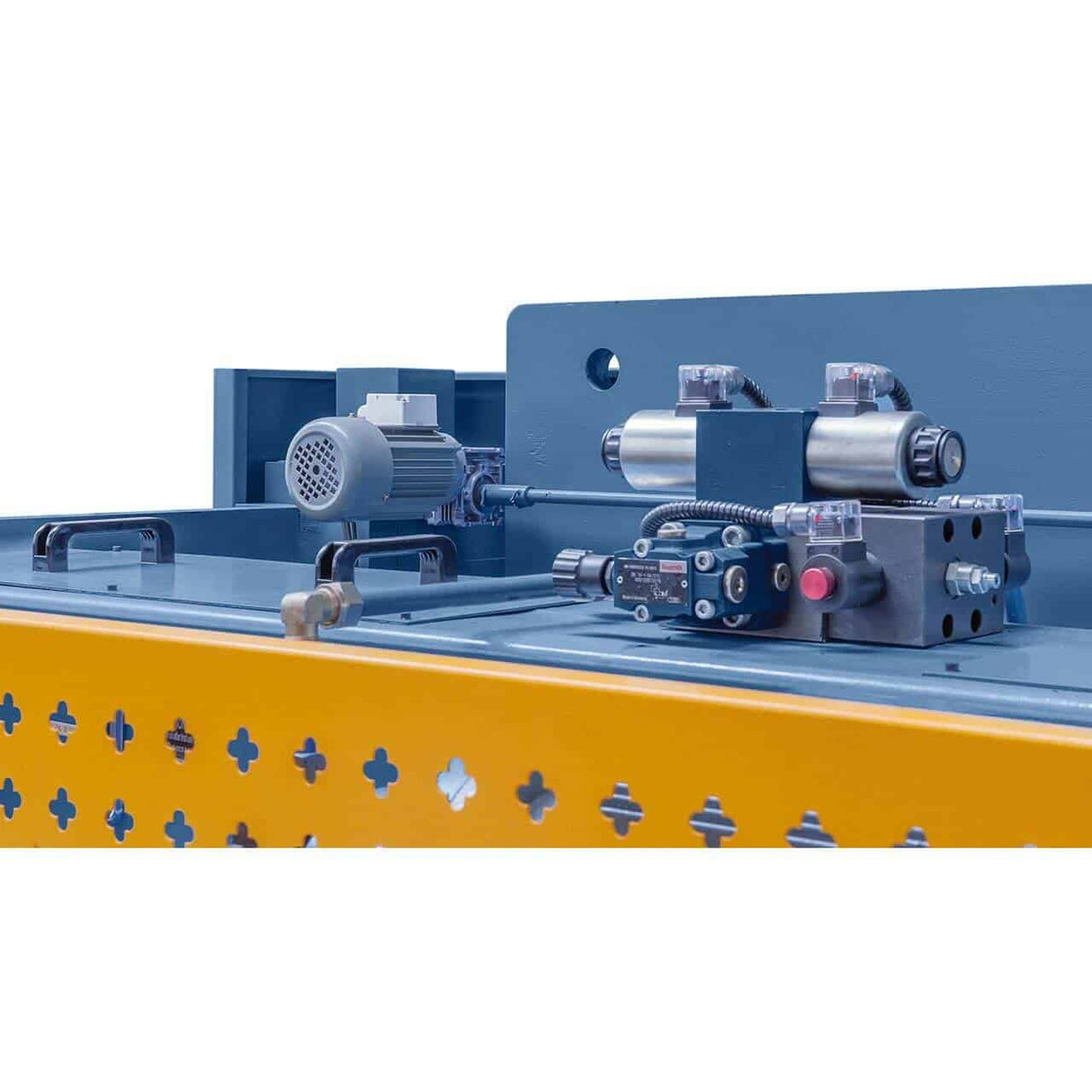

Synchronisierte Zylinder für paralleles Absenken des Oberträgers

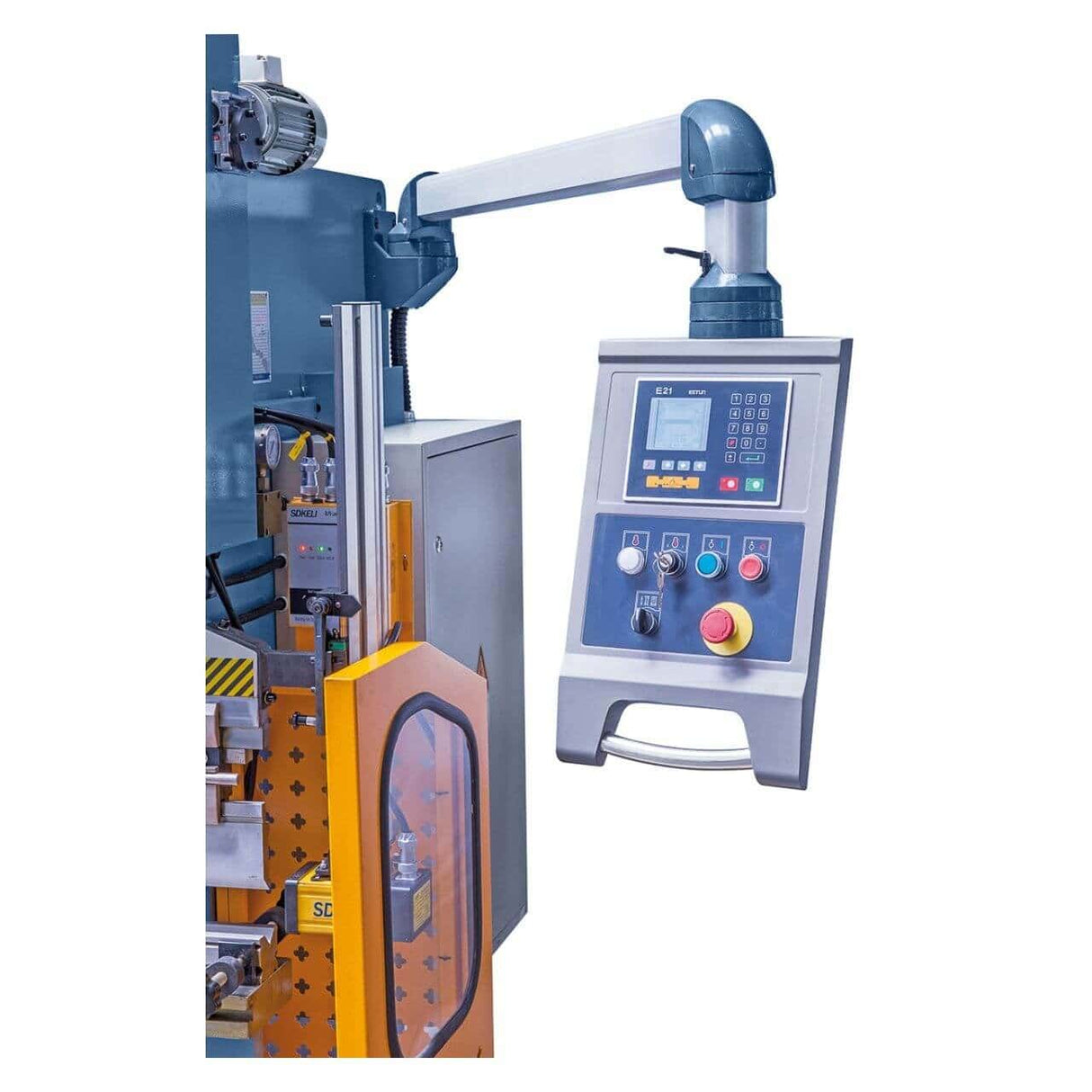

E21S NC-Steuerung in das Bedienfeld integriert

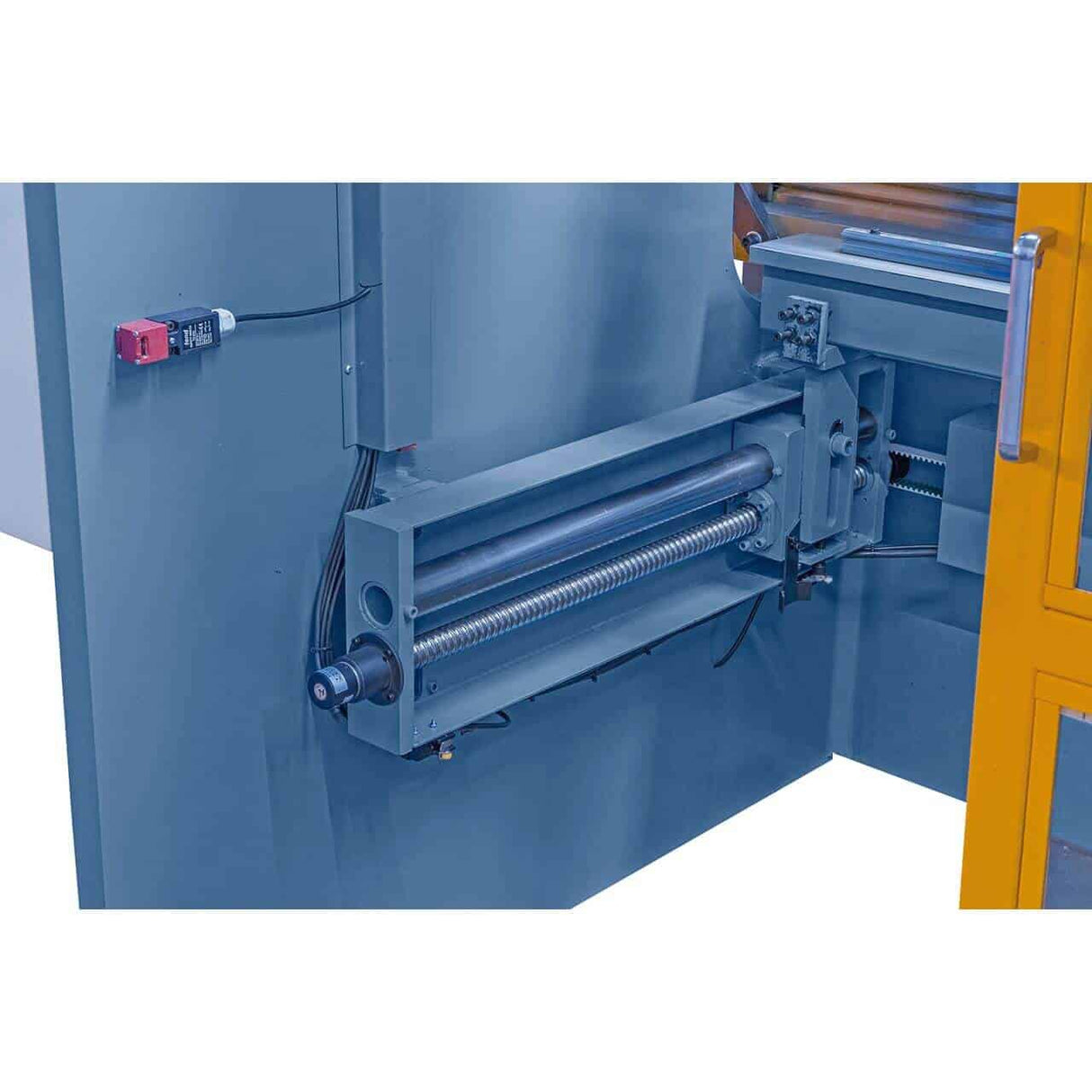

Hinteranschlag mit Kugelumlaufspindel (0–600 mm)

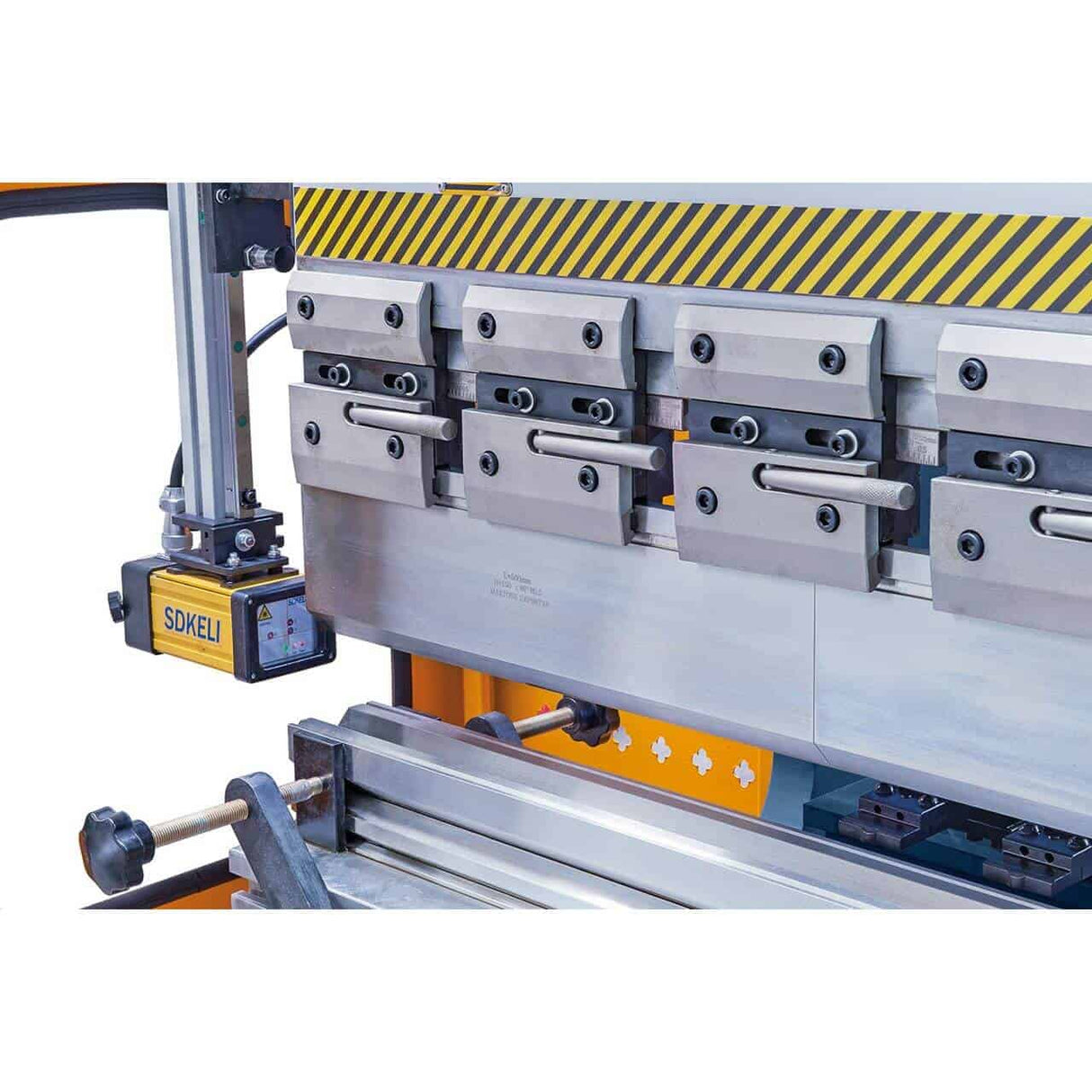

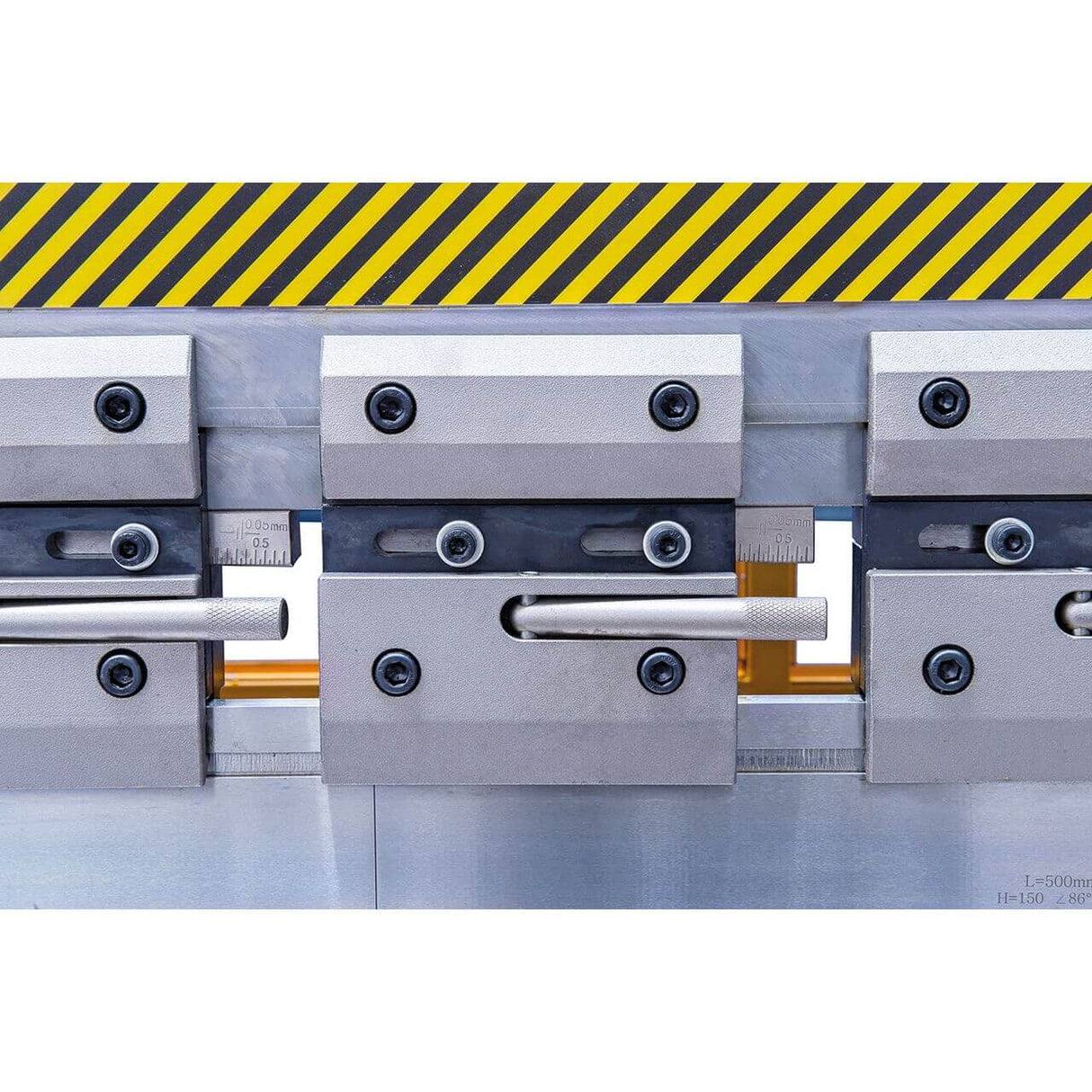

Segmentiertes Oberwerkzeug mit Schnellwechselsystem

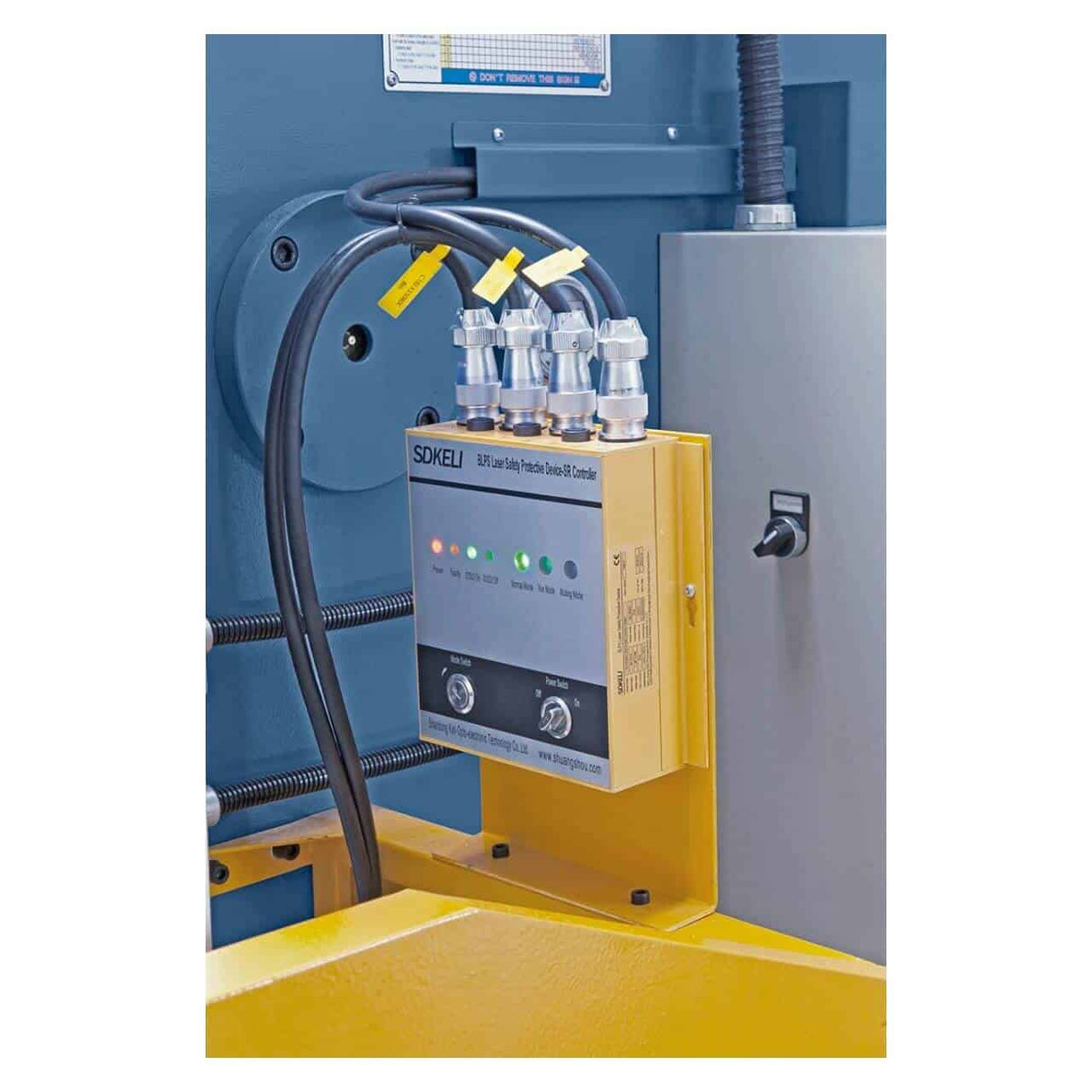

SDKELI Sicherheitssystem und Schutzgitter
Fußpedal mit Not-Aus

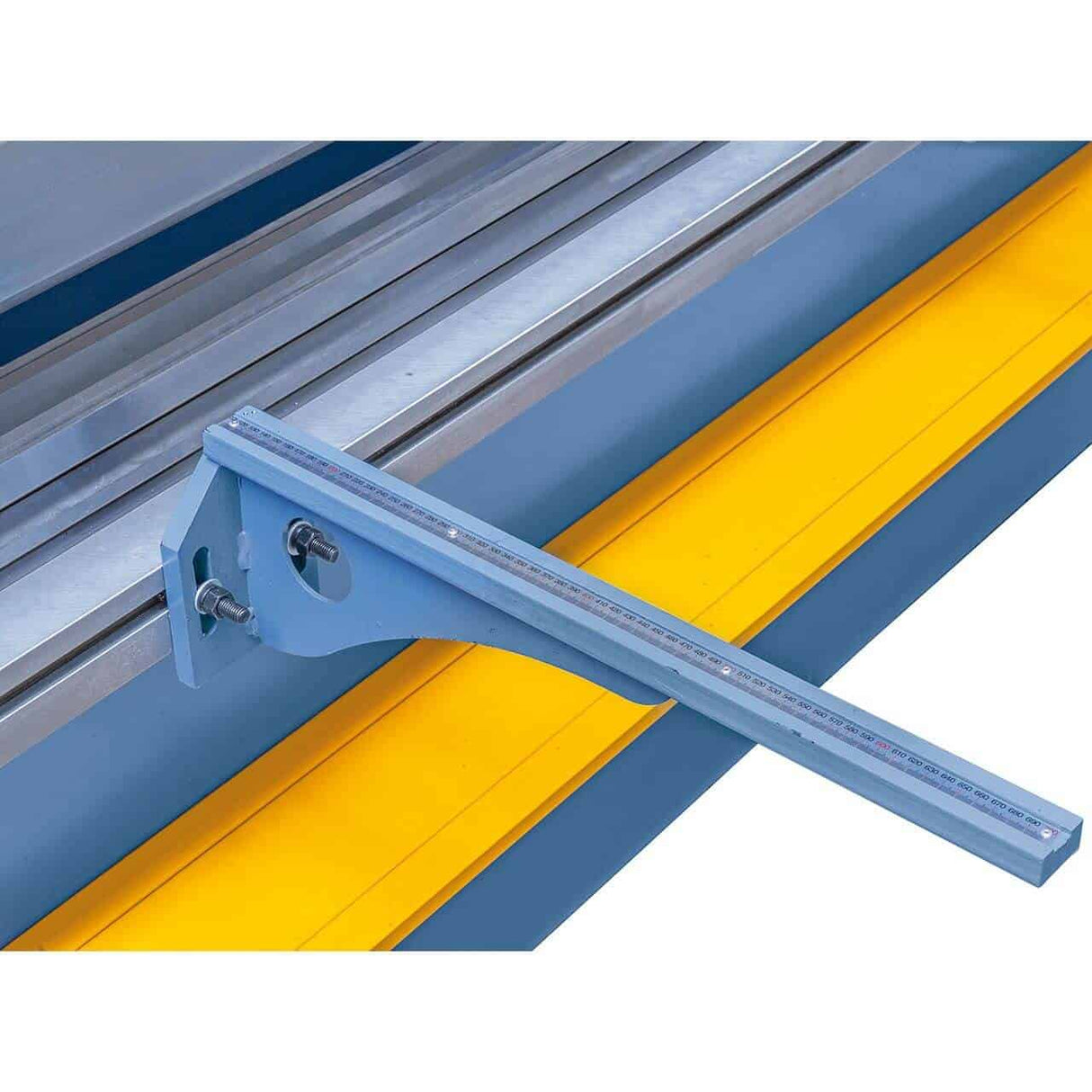

Inklusive vorderer Blechauflage
Tabelle Technische Daten
| Merkmale | Daten |
|---|---|
| Biegen Druck | 100 Tonnen |
| Effektive Länge | 2500 mm |
| Abstand zwischen den Ständern | 2050 mm |
| Kolbenhub | 110 mm |
| Einsatztiefe | 320 mm |
| Hinterer Anschlag (X-Achse) | 0 – 600 mm |
| Tischbreite | 210 mm |
| Tischhöhe | 790 mm |
| Anfahrgeschwindigkeit | 90 mm/s |
| Biegegeschwindigkeit | 8 mm/s |
| Rücklaufgeschwindigkeit | 90 mm/s |
| Öltankinhalt | 200 Liter |
| Motorleistung | 7,5 kW |
| Abmessungen (L x B x H) | 3000 x 2000 x 2300 mm |
| Gesamtgewicht | ca. 5800 kg |
Lieferumfang

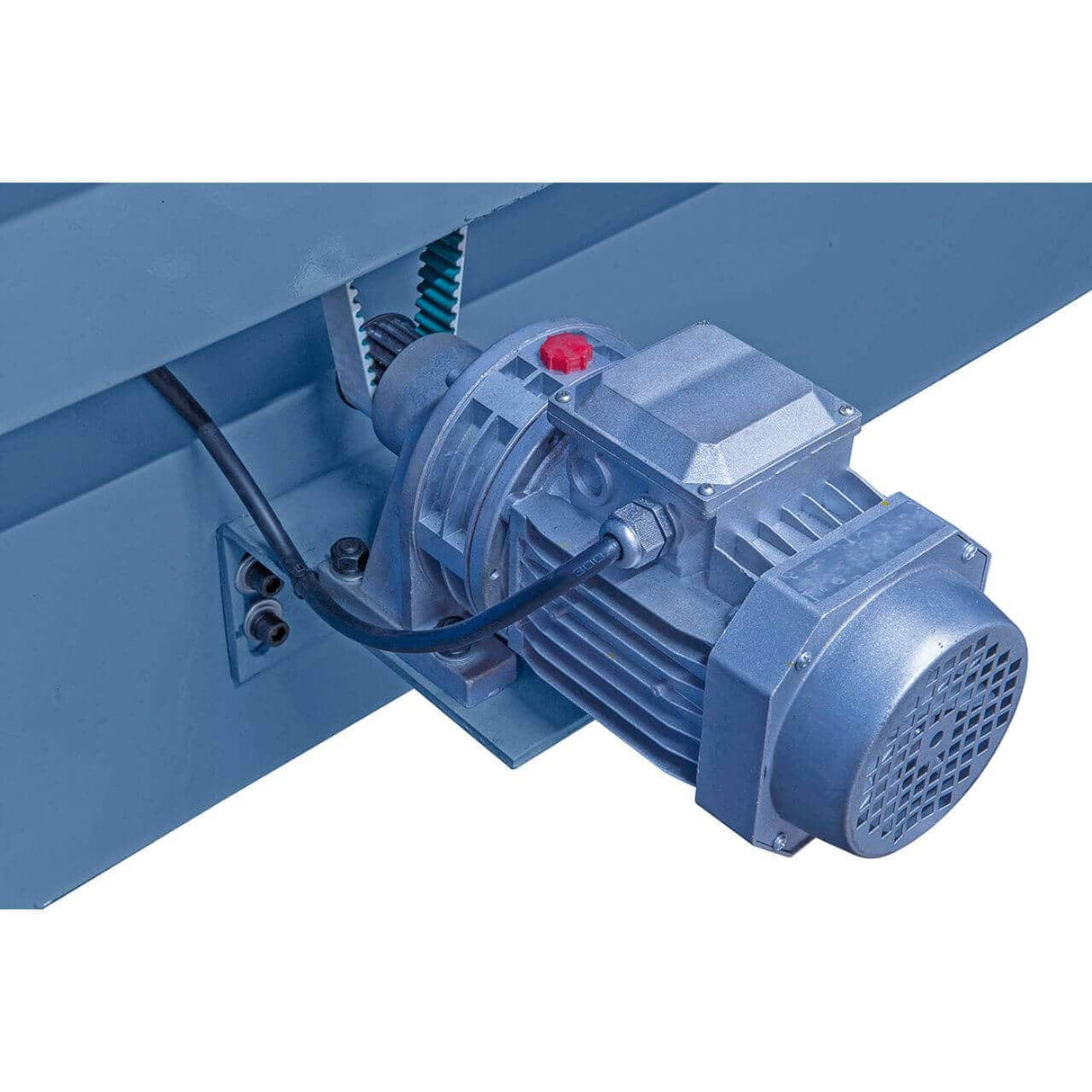

Hinterer Anschlag mit Kugelgewindetrieb
Segmentiertes Oberwerkzeug mit Schnellspannsystem

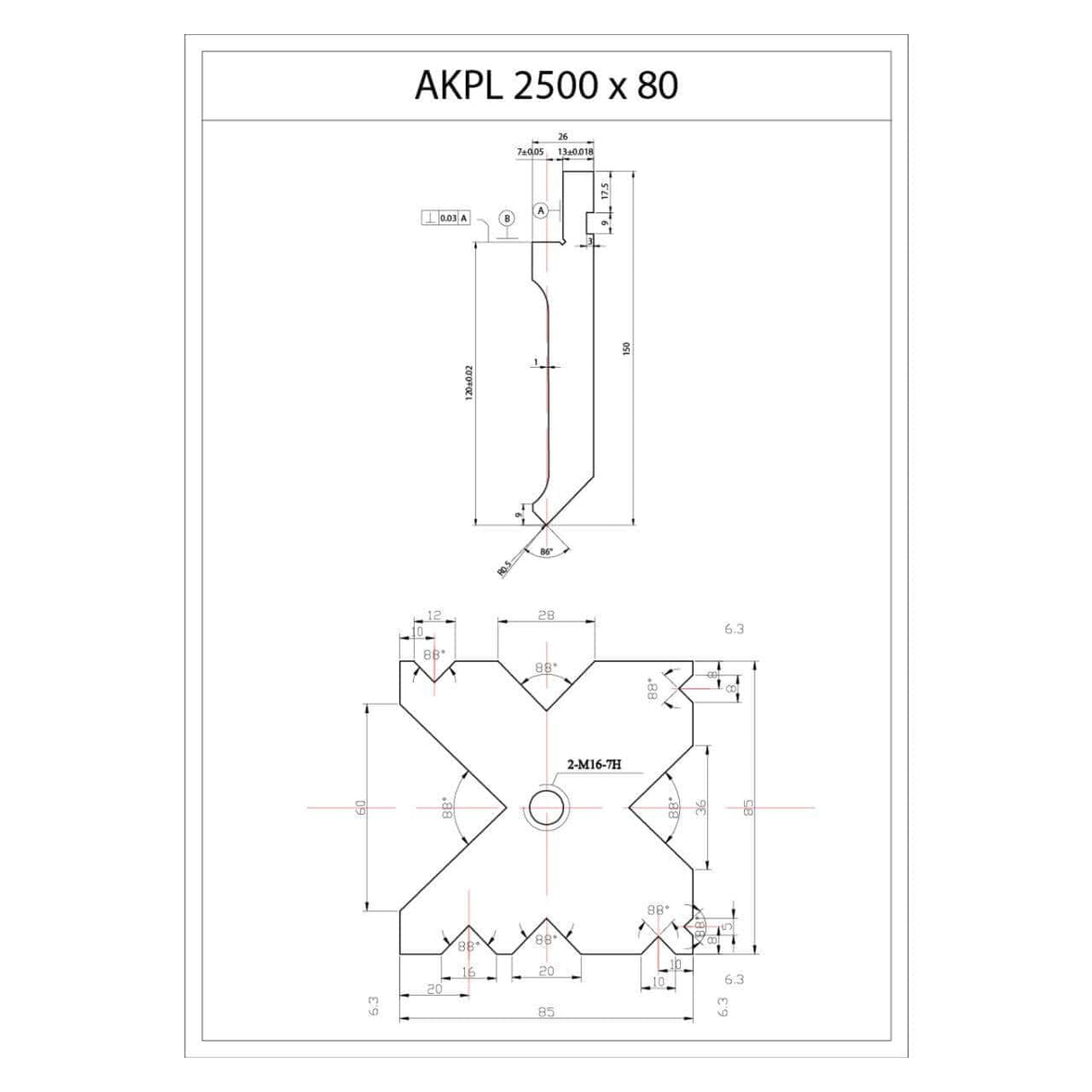

Unterwerkzeug mit 9 V-förmigen Öffnungen
Blechträger vorne
NC-Steuerung E21S

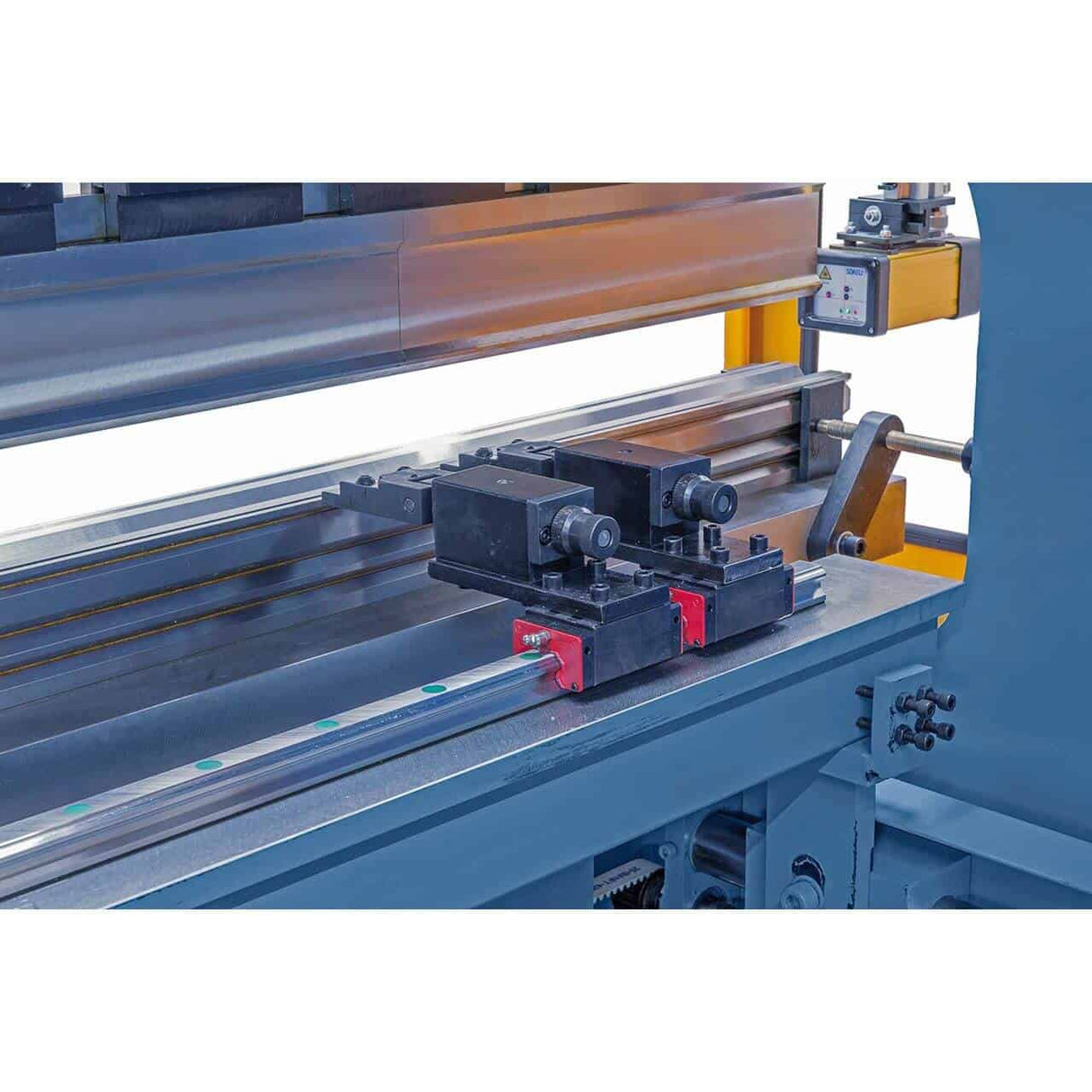

Höhenverstellbare Anschlagfinger
SDKELI Sicherheitssystem
Seitliches Schutzgitter
Bedienpedal mit Not-Aus
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Wie berechnet man die erforderliche Biegekraft?
Grundformel: F (kN) = (8 × Dicke² × Festigkeit × Länge) / Öffnung V. Für S235-Stahl (400 N/mm²) mit V = 8 × Dicke: F ≈ 50 kN/m pro mm Dicke. Beispiel: 2 mm auf 2.000 mm → ca. 200 kN (20 t). Die AKPL sollte mit einer Nennkraft ausgewählt werden, die mindestens 20 % höher ist als die berechnete Kraft. Für andere Materialien oder komplexe Geometrien wenden Sie sich bitte an Krollit.
Was ist die maximale Dicke bei Edelstahl mit der AKPL?
Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.
Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.
Sind Stempel und Matrizen mit denen anderer Hersteller austauschbar?
AKPL-Abkantpressen verwenden standardmäßige europäische Stempelaufsätze (Wila/Wilson-Werkzeuge). Die Kompatibilität mit Werkzeugen anderer Hersteller muss im Einzelfall geprüft werden. Für korrekte Spannkräfte und maximale Sicherheit empfiehlt sich die Verwendung von Original-Bernardo-Stempeln und -Matrizen. Informationen zur Verfügbarkeit spezifischer Werkzeuge erhalten Sie bei Krollit.
Ist der Hinteranschlag motorisiert oder manuell?
Das hängt von der Ausführung ab. Die Basismodelle der AKPL-Maschinen verfügen über einen manuellen Hinteranschlag mit Schraubverstellung. Die Versionen mit integrierter NC-Steuerung haben einen motorisierten Hinteranschlag, der automatisch von der Maschine positioniert wird. Die genauen Spezifikationen finden Sie im technischen Datenblatt des jeweiligen Modells.
Sind Ersatzteile und Service verfügbar?
Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Unser Kundenservice ist auf Italienisch verfügbar.
