Beschreibung

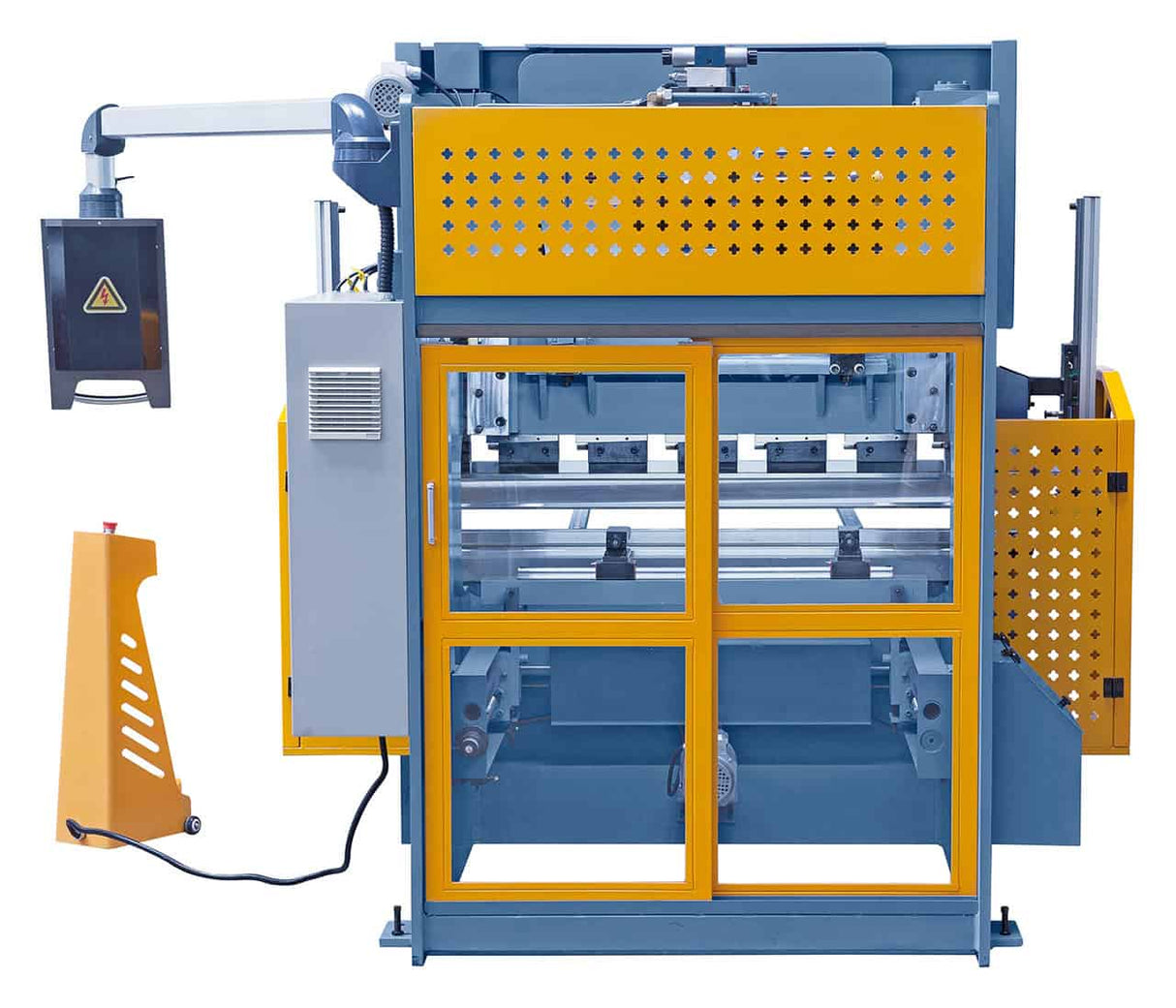

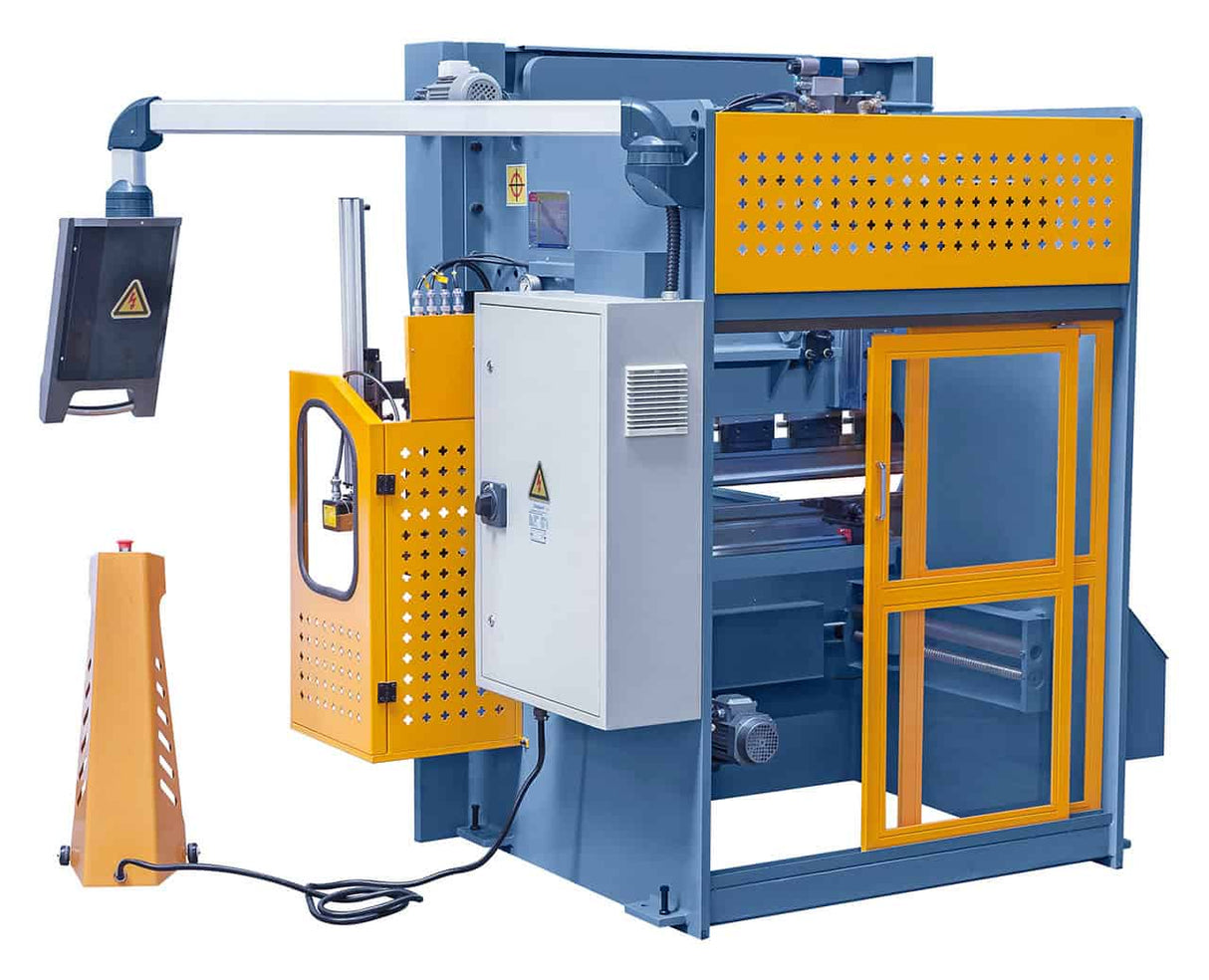

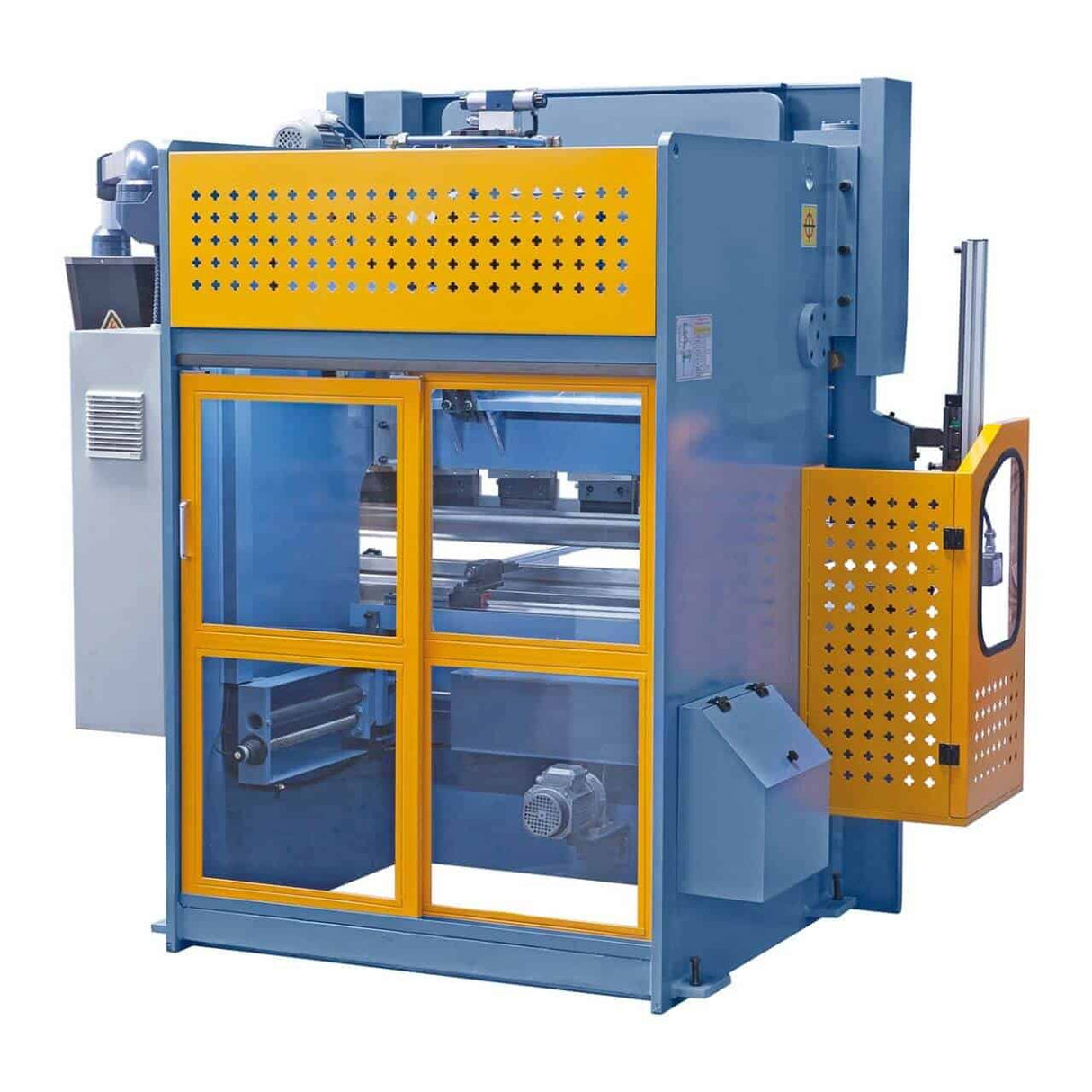

Bernardo AKPL 1600 x 63 Hydraulische Abkantpresse
Die hydraulische Abkantpresse AKPL 1600 x 63 ist eine vielseitige und kompakte Maschine, die sich ideal für Werkstätten und Schreinereien eignet, die hohe Leistung auf engstem Raum benötigen. Mit einer Biegekraft von 63 Tonnen und einer Arbeitslänge von 1600 mm garantiert sie Präzision, Zuverlässigkeit und Wiederholgenauigkeit selbst bei anspruchsvollsten Aufgaben. Das synchronisierte Doppelzylindersystem sorgt für parallele und gleichmäßige Bewegungen, während der hintere Anschlag mit Kugelumlaufspindel eine extrem genaue Positionierung ermöglicht. Dank der E21S NC-Steuerung und des schnellen Werkzeugwechsels bietet die Maschine hohen Bedienkomfort und effizientes Arbeiten.
Hauptmerkmale
63 Tonnen Biegekraft bei einer Arbeitslänge von 1600 mm
Synchronisierte Zylinder für paralleles und präzises Absenken des Oberträgers

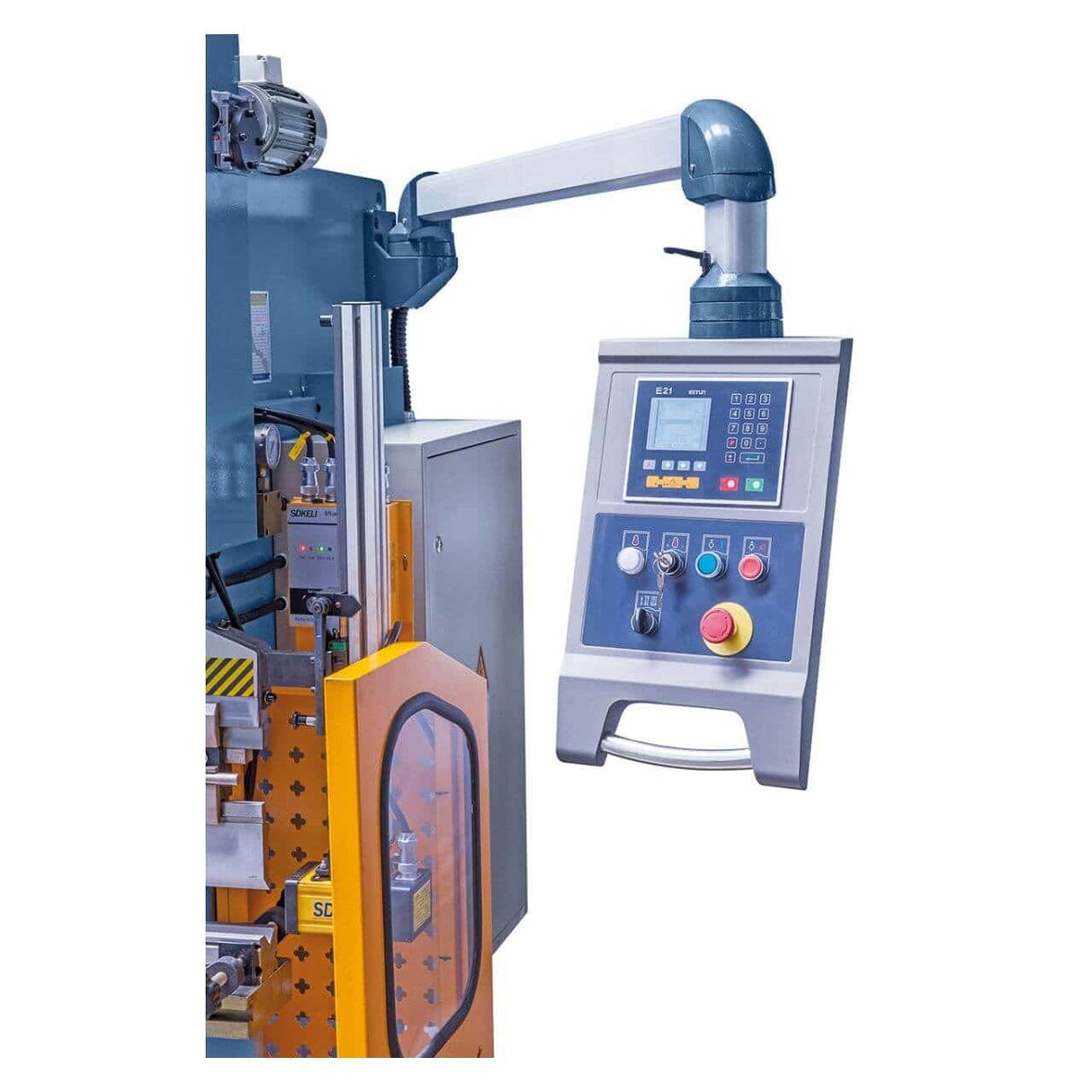

Integrierte und intuitive E21S NC-Steuerung

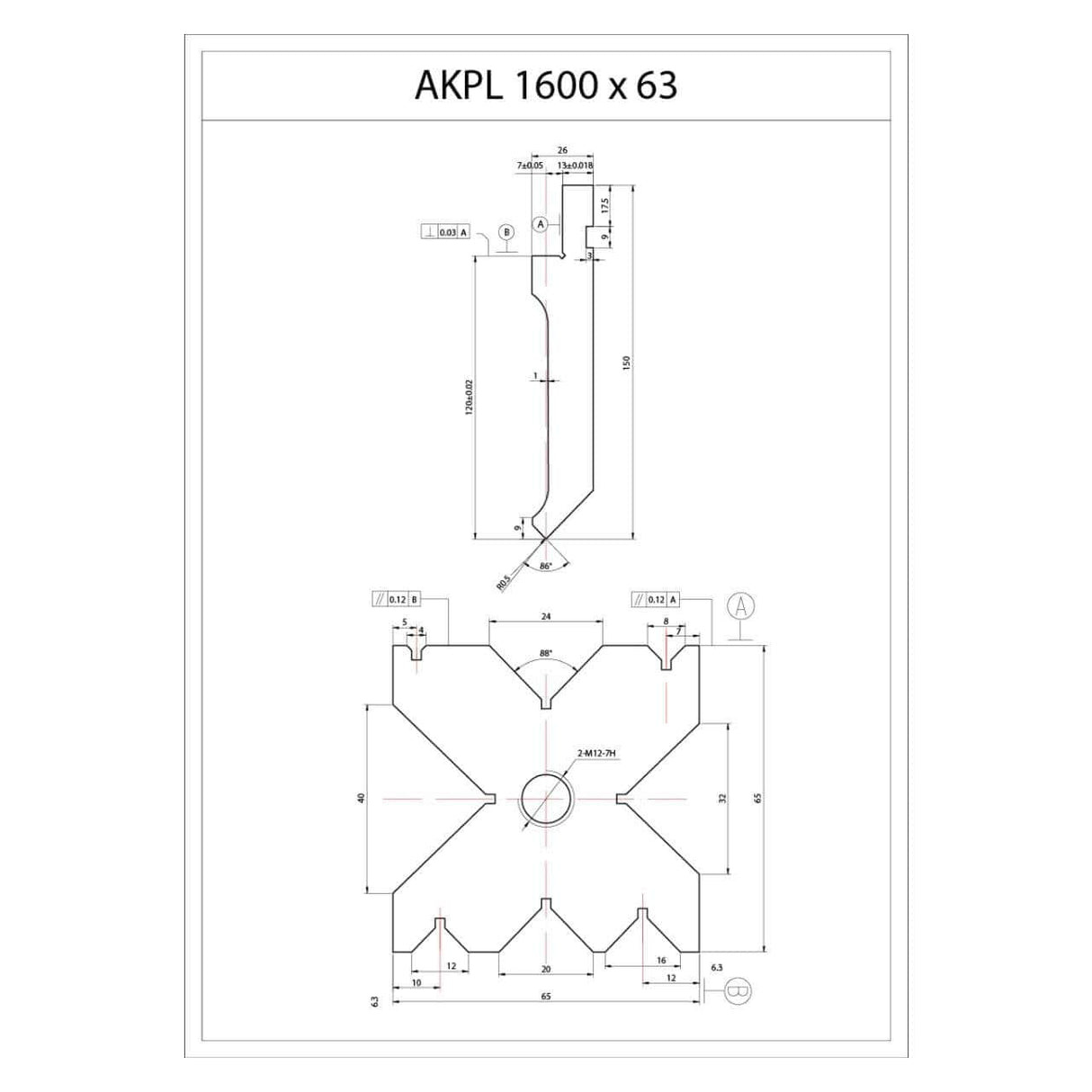

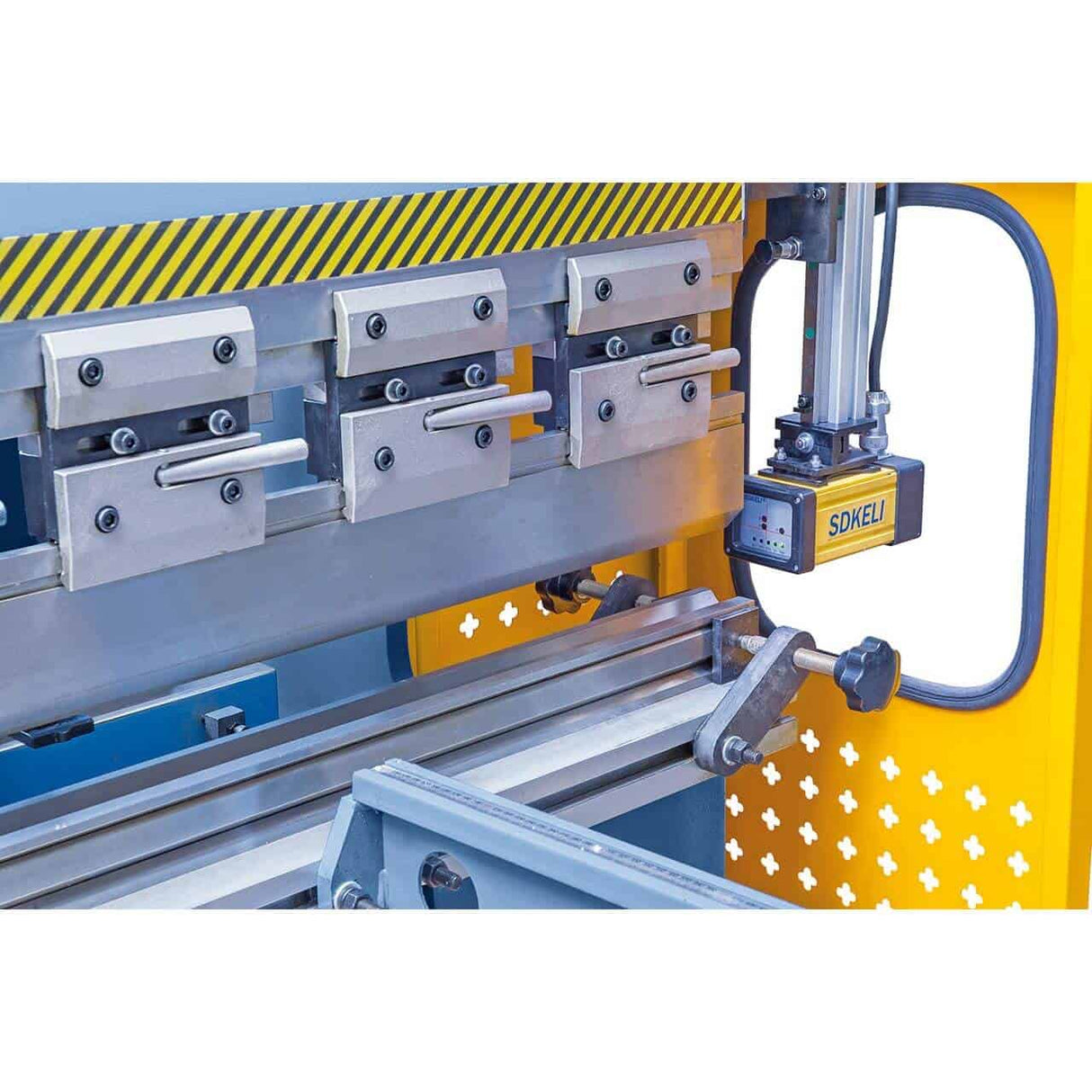

Segmentiertes Oberwerkzeug mit Schnellspannvorrichtung für schnellen Werkzeugwechsel
Unterwerkzeug mit 8 V-förmigen Öffnungen für verschiedene Biegungen

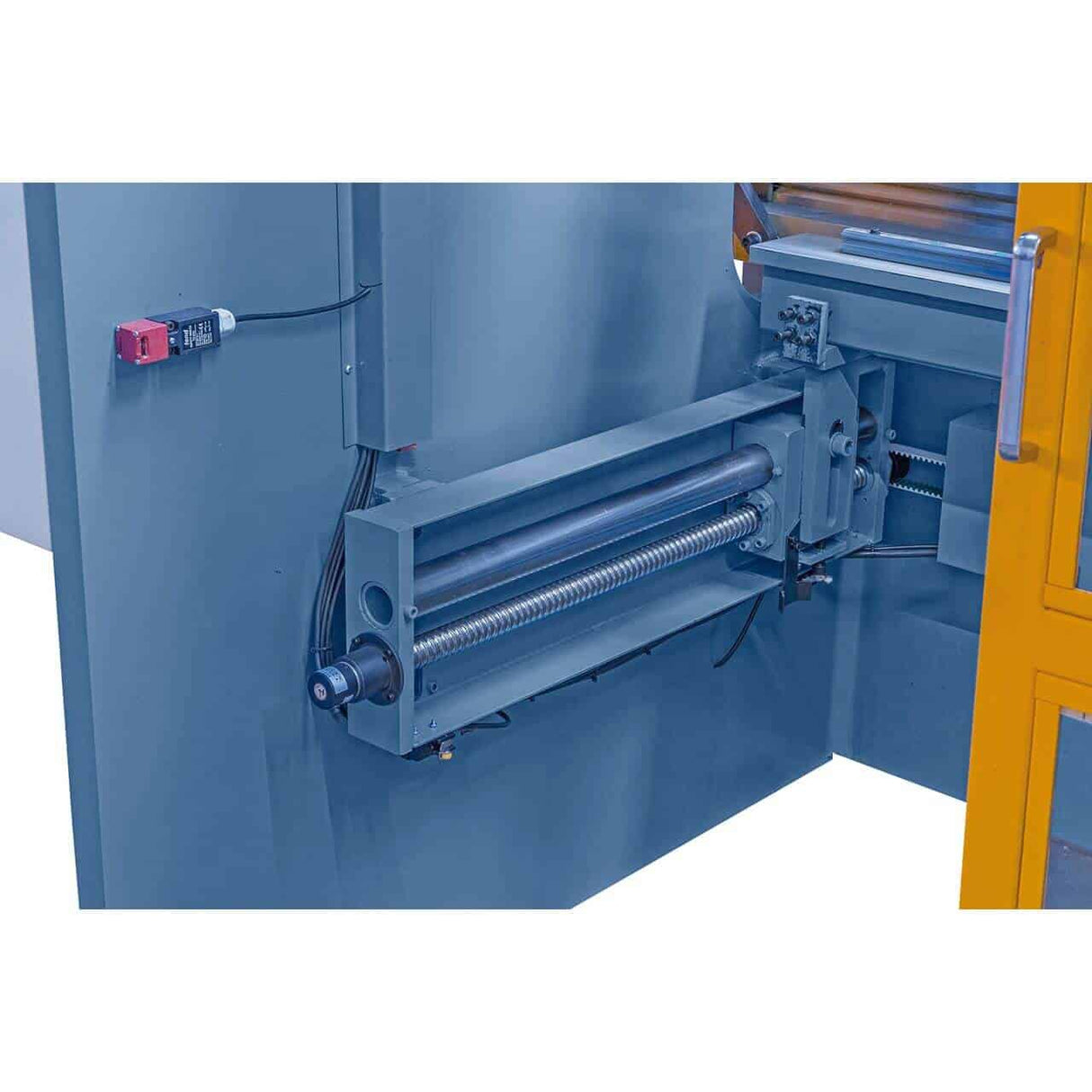

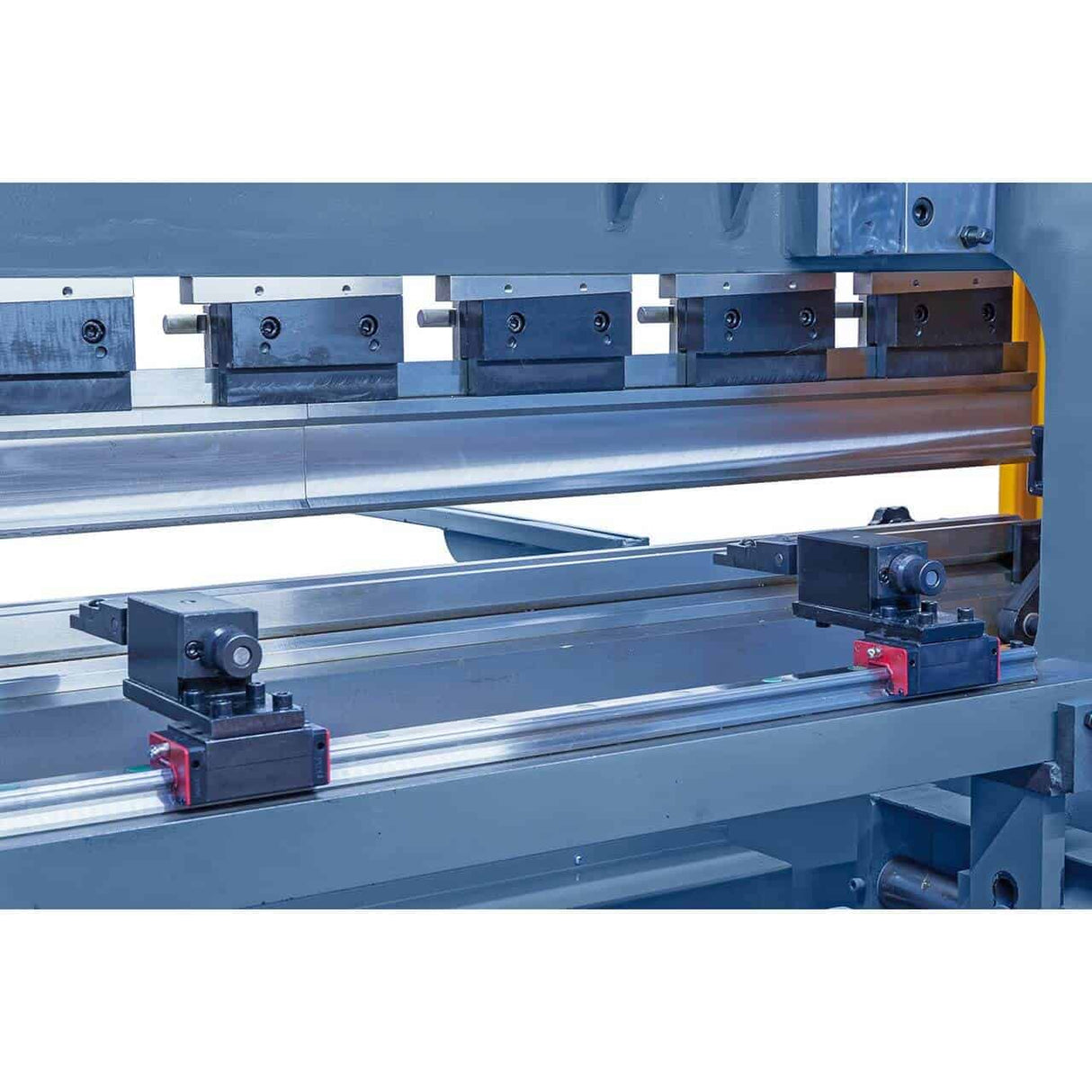

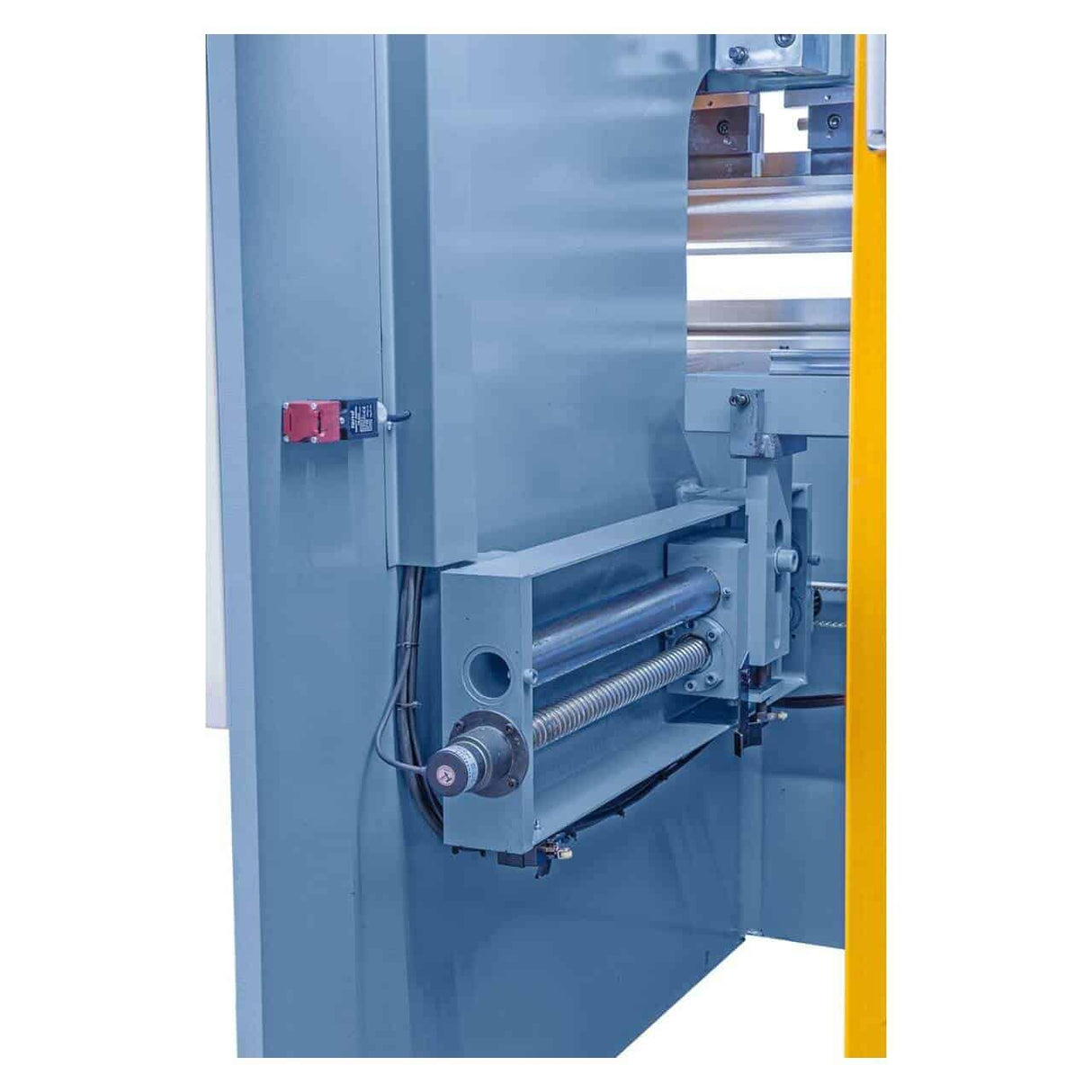

Hochpräziser Kugelgewindetrieb-Anschlag (0–500 mm)
Stabile und spannungsfreie Konstruktion aus hochfestem Stahl

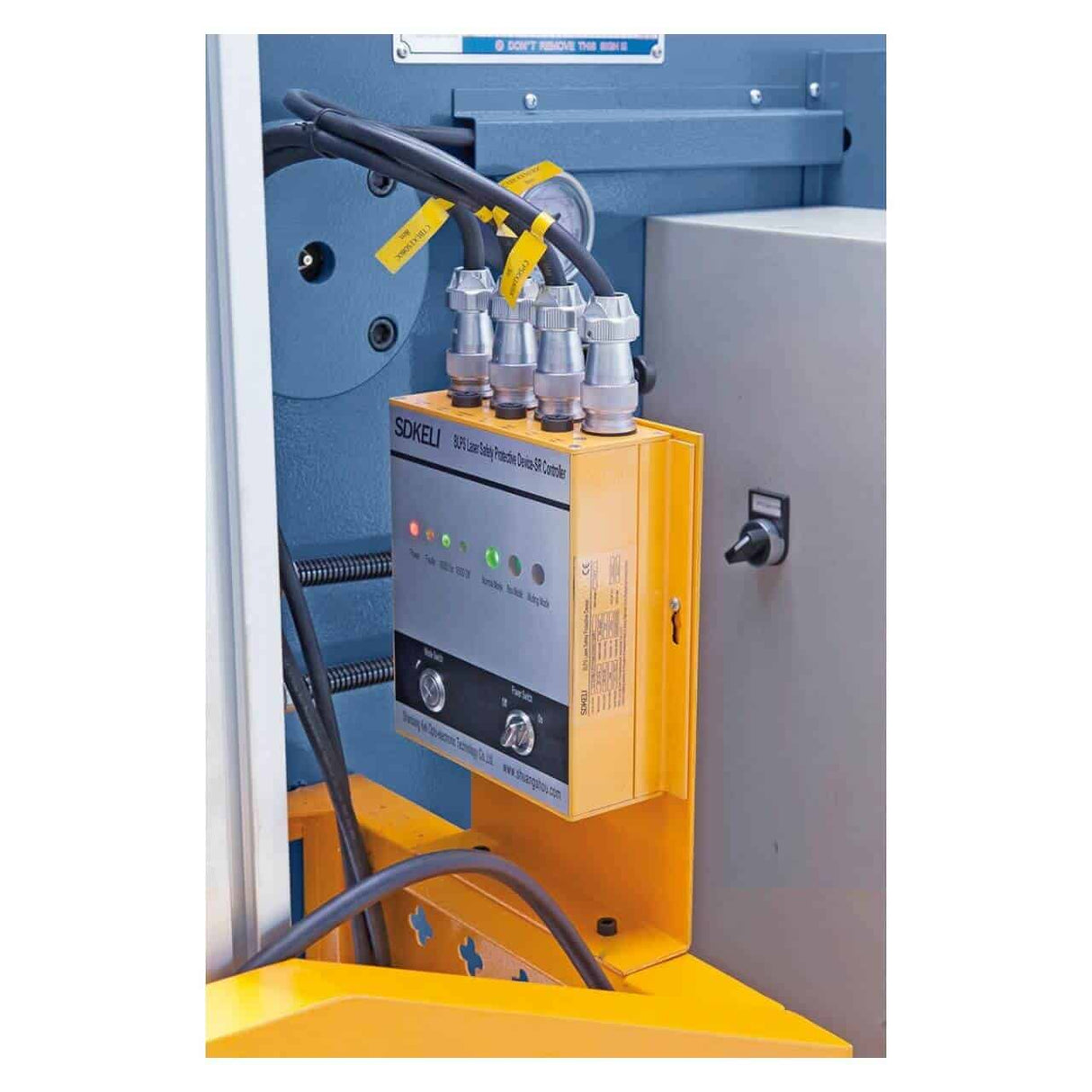

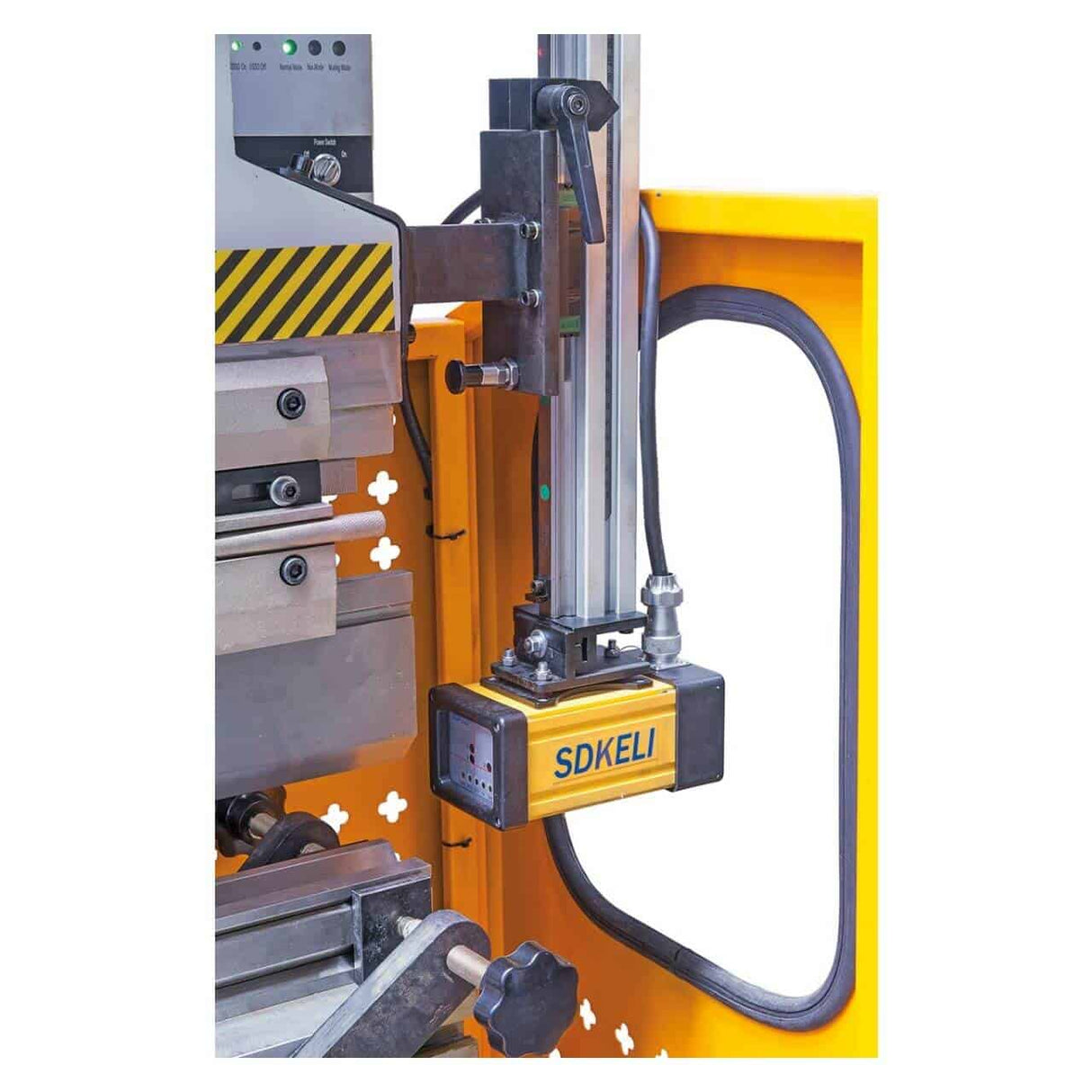

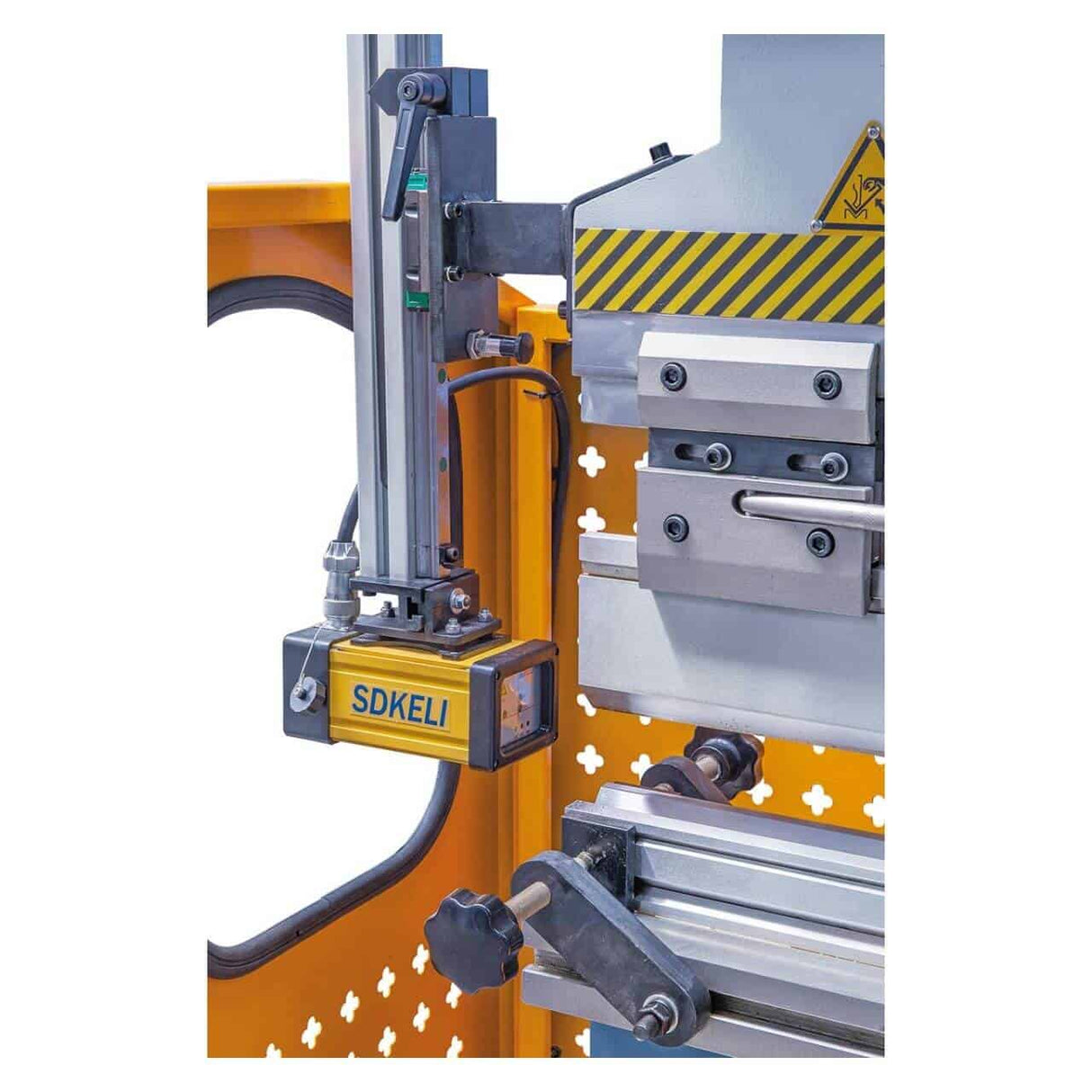

SDKELI Sicherheitssystem mit Schutzgitter und Not-Aus-Pedal

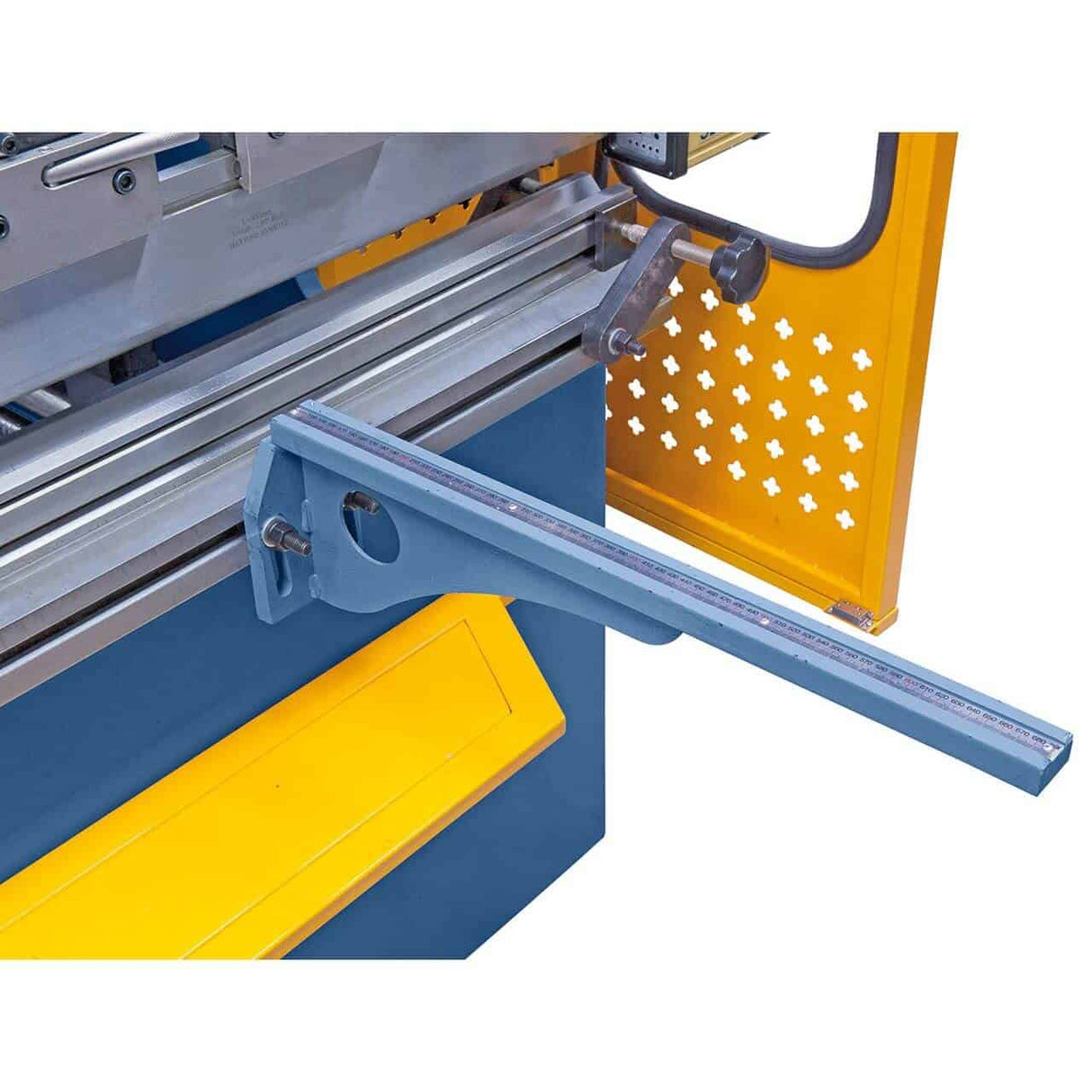

Inklusive vorderer Blechstützen
Technische Daten Daten
| Merkmale | Daten |
|---|---|
| Biegedruck | 63 Tonnen |
| Effektive Länge | 1600 mm |
| Abstand zwischen den Ständern | 1250 mm |
| Kolbenhub | 110 mm |
| Einstecktiefe | 250 mm |
| Hinterer Anschlag (Achse) X) | 0 – 500 mm |
| Tischbreite | 170 mm |
| Tischhöhe | 780 mm |
| Anfahrgeschwindigkeit | 80 mm/s |
| Biegegeschwindigkeit | 8 mm/s |
| Rücklaufgeschwindigkeit | 80 mm/s |
| Öltankinhalt | 130 Liter |

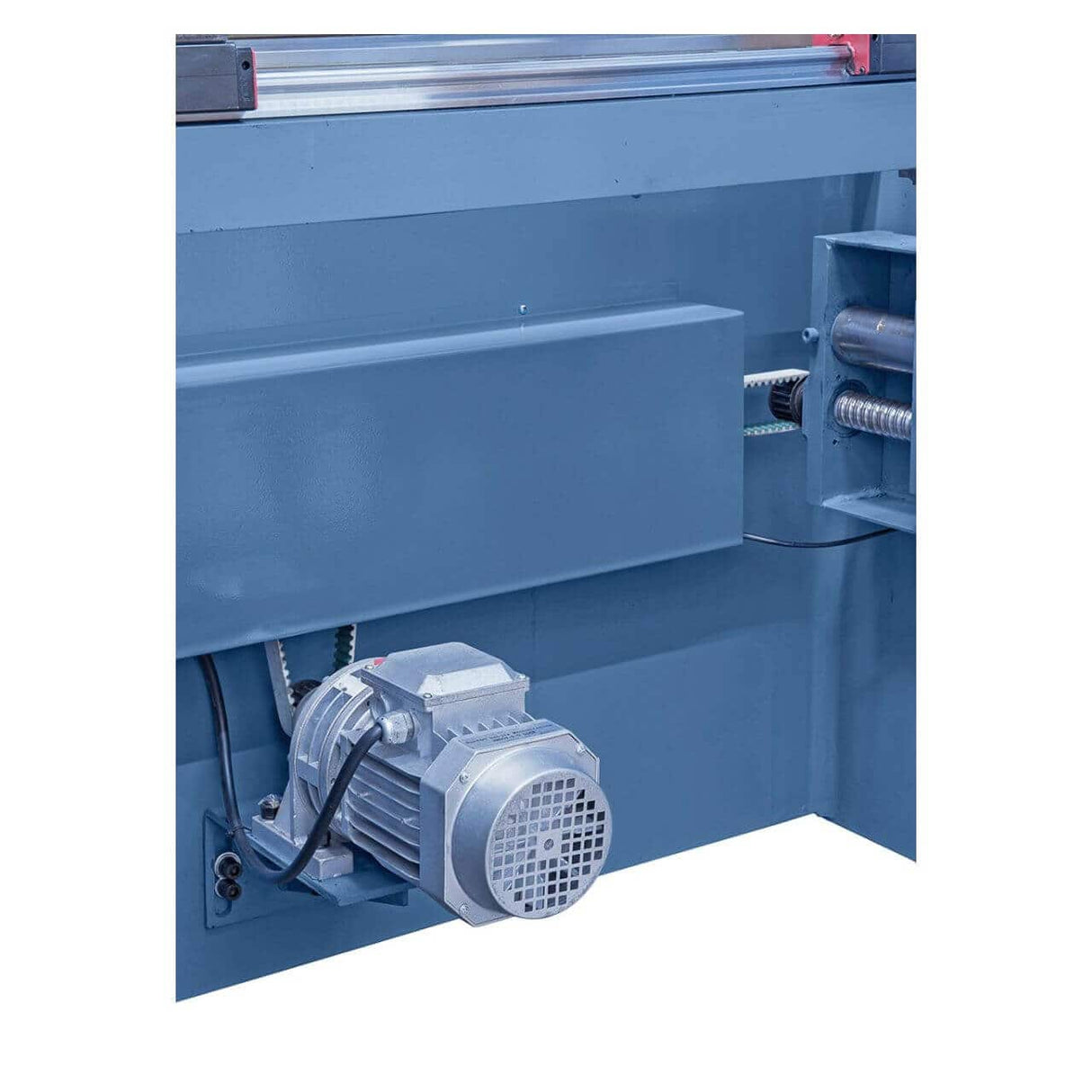

| Motor Leistung | 5,5 kW |
| Abmessungen (L x B x H) | 2200 x 1800 x 2050 mm |
| Gesamtgewicht | ca. 3800 kg |
Lieferumfang
Hinterer Anschlag mit Kugelumlaufspindel
Segmentiertes Oberwerkzeug mit Schnellspannvorrichtung
Unterwerkzeug mit 8 V
Blechträger vorne
E21S NC-Steuerung
Höhenverstellbare Anschlagfinger
SDKELI Sicherheitssystem

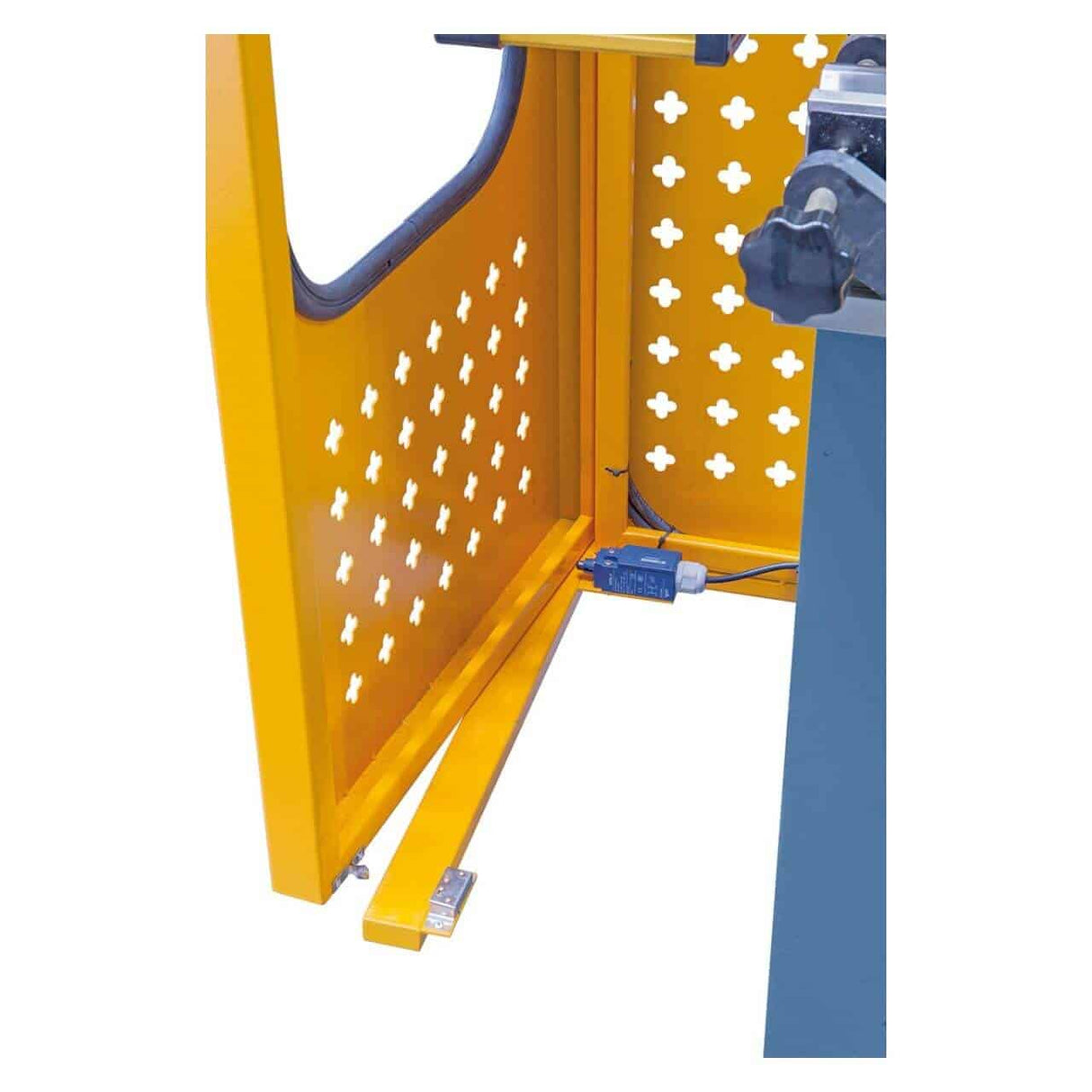

Seitliches Schutzgitter
Bedienpedal mit Not-Aus
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Wie berechnet man die erforderliche Biegekraft?
Grundformel: F (kN) = (8 × Dicke² × Festigkeit × Länge) / Öffnung V. Für S235-Stahl (400 N/mm²) mit V = 8 × Dicke: F ≈ 50 kN/m pro mm Dicke. Beispiel: 2 mm auf 2.000 mm → ca. 200 kN (20 t). Die AKPL sollte mit einer Nennkraft ausgewählt werden, die mindestens 20 % höher ist als die berechnete Kraft. Für andere Materialien oder komplexe Geometrien wenden Sie sich bitte an Krollit.
Was ist die maximale Dicke bei Edelstahl mit der AKPL?
Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.
Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.
Sind Stempel und Matrizen mit denen anderer Hersteller austauschbar?
AKPL-Abkantpressen verwenden standardmäßige europäische Stempelaufsätze (Wila/Wilson-Werkzeuge). Die Kompatibilität mit Werkzeugen anderer Hersteller muss im Einzelfall geprüft werden. Für korrekte Spannkräfte und maximale Sicherheit empfiehlt sich die Verwendung von Original-Bernardo-Stempeln und -Matrizen. Informationen zur Verfügbarkeit spezifischer Werkzeuge erhalten Sie bei Krollit.
Ist der Hinteranschlag motorisiert oder manuell?
Das hängt von der Ausführung ab. Die Basismodelle der AKPL-Maschinen verfügen über einen manuellen Hinteranschlag mit Schraubverstellung. Die Versionen mit integrierter NC-Steuerung haben einen motorisierten Hinteranschlag, der automatisch von der Maschine positioniert wird. Die genauen Spezifikationen finden Sie im technischen Datenblatt des jeweiligen Modells.
Sind Ersatzteile und Service verfügbar?
Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Unser Kundenservice ist auf Italienisch verfügbar.
