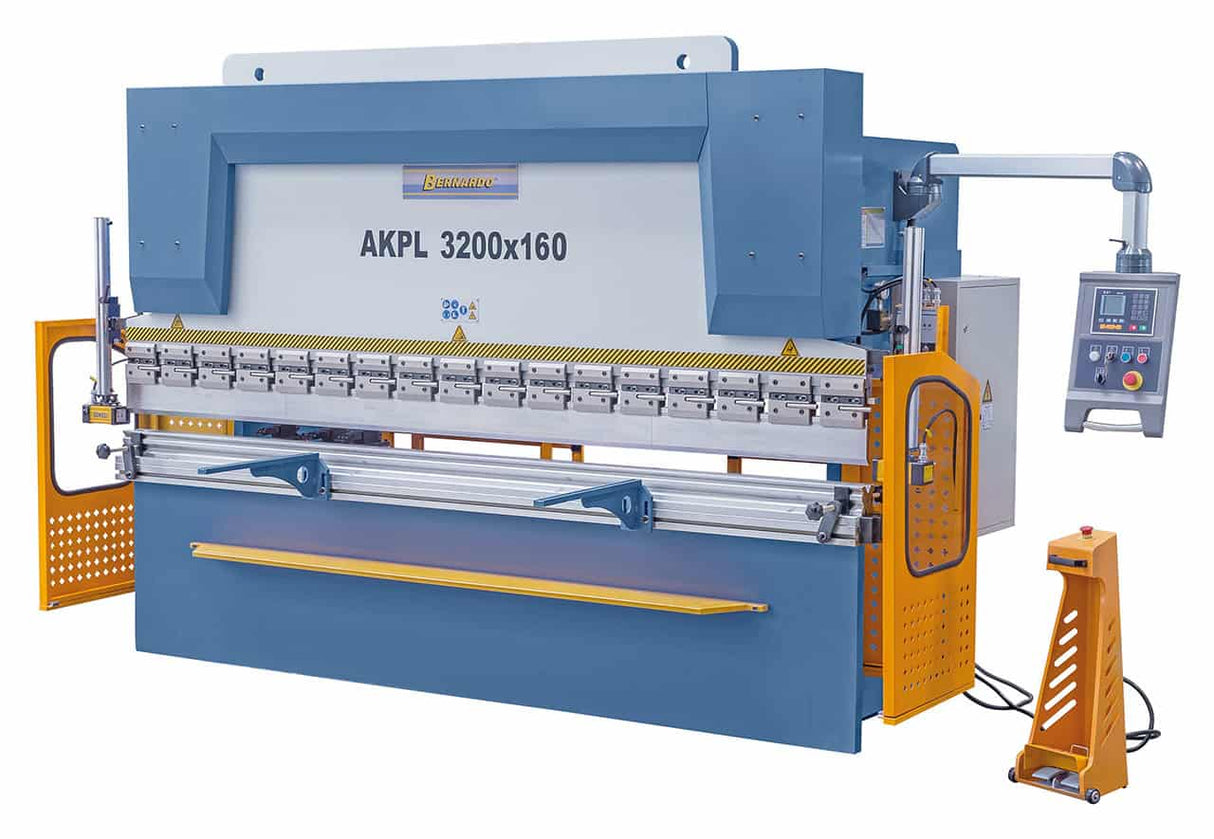

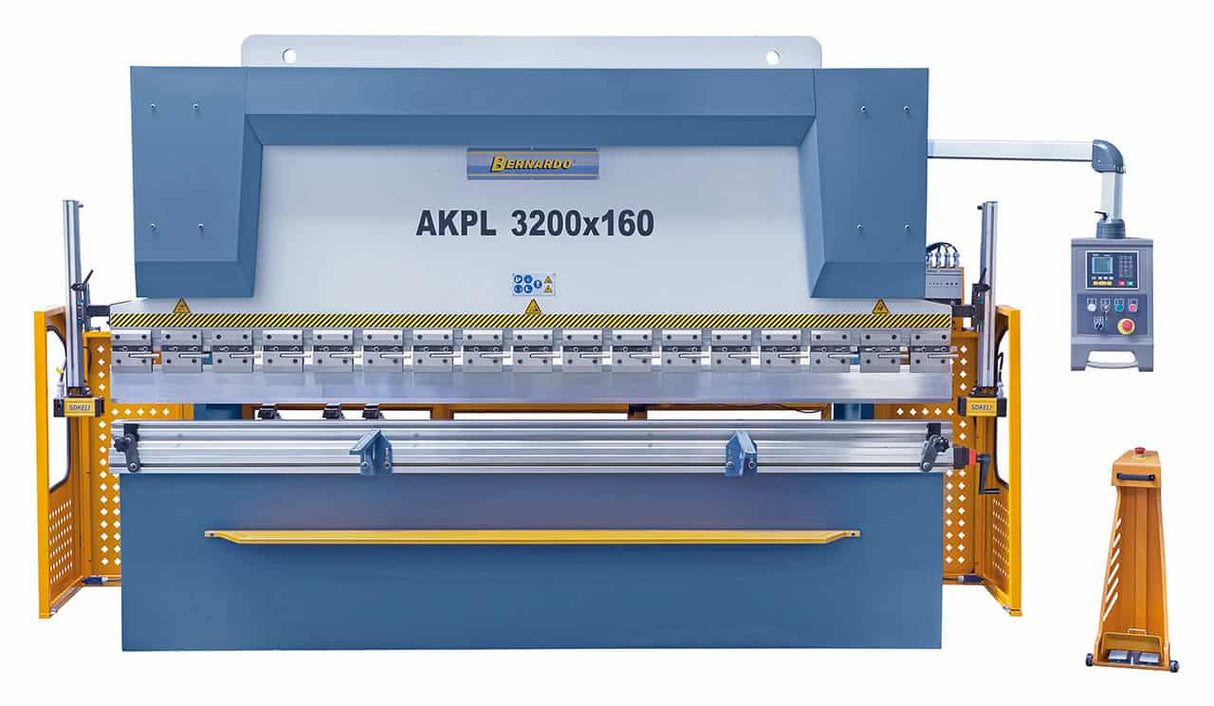

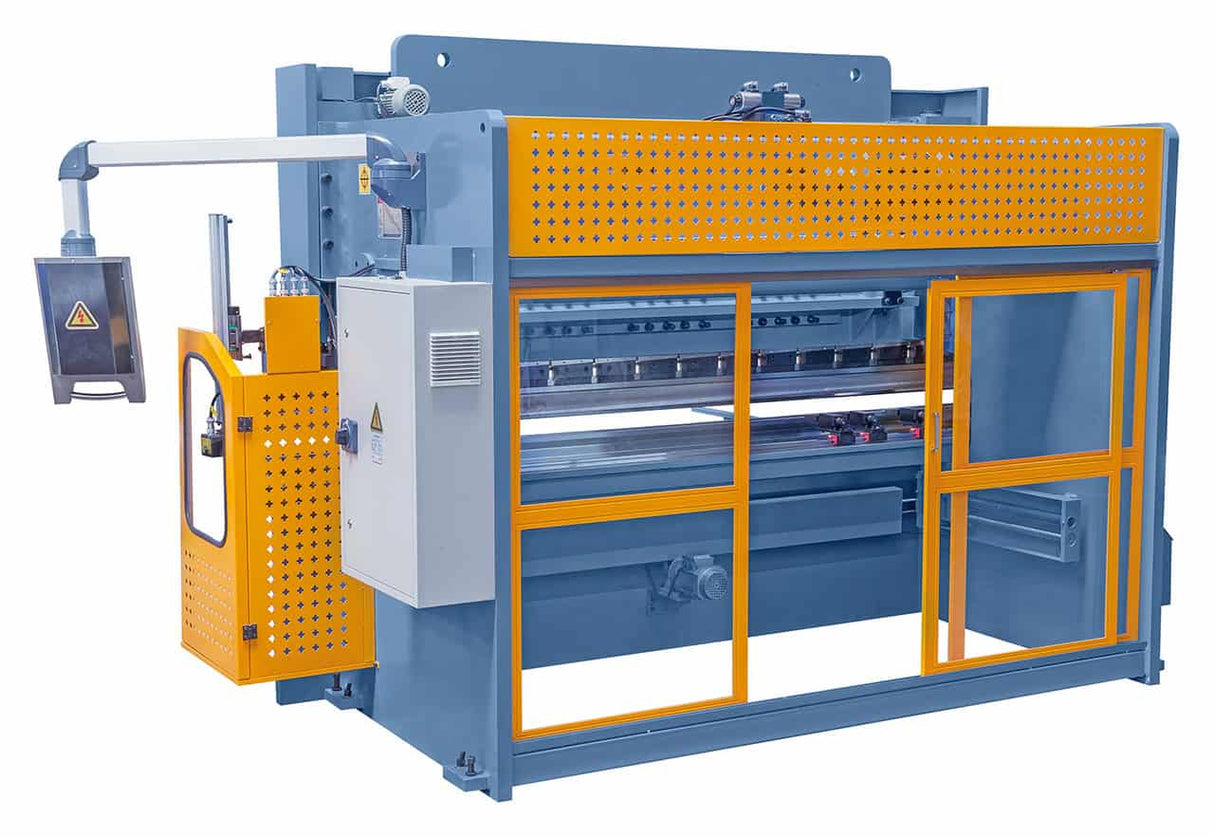

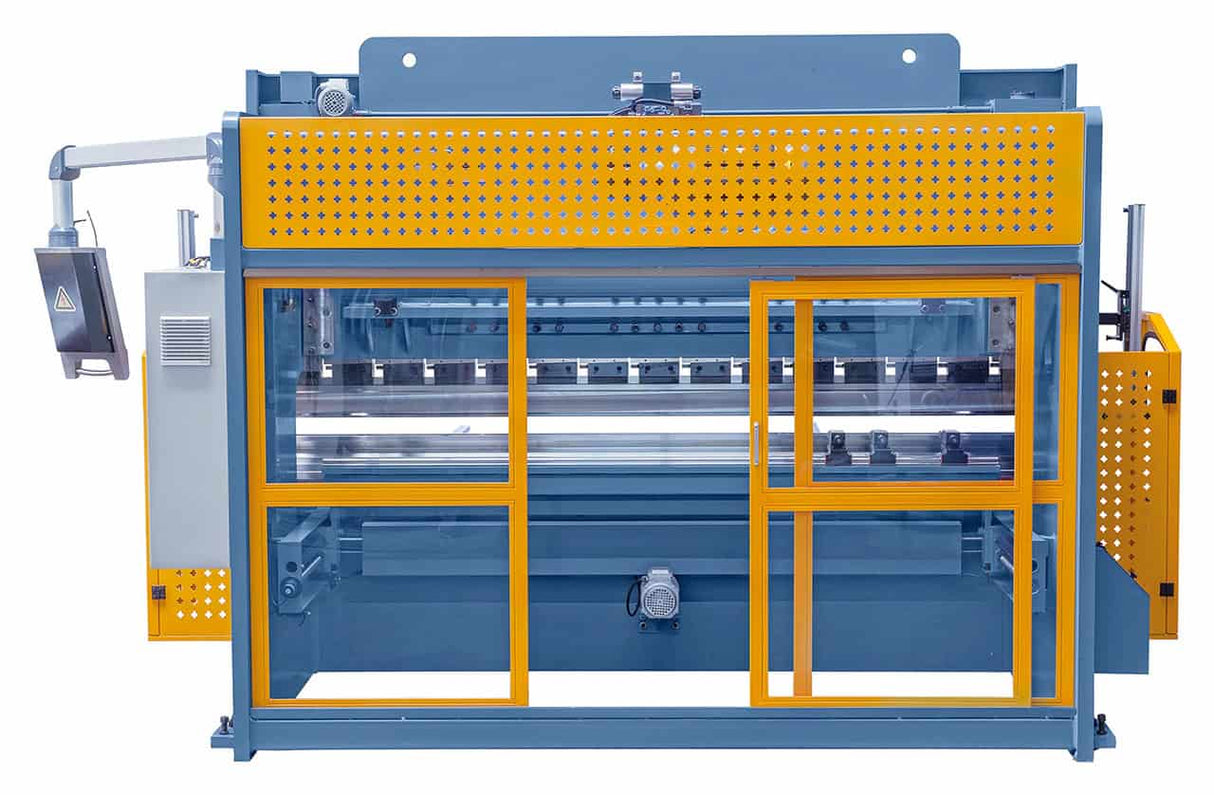

Bernardo Hydraulische Abkantpresse AKPL 3200 x 160

Bernardo AKPL 3200 x 160 Hydraulische Abkantpresse

Die hydraulische Abkantpresse AKPL 3200 x 160 wurde für die Bedürfnisse von Werkstätten und metallverarbeitenden Betrieben entwickelt, die eine leistungsstarke und vielseitige Maschine zur Bearbeitung großer Bleche benötigen. Mit einer Biegekraft von 160 Tonnen und einer Arbeitslänge von 3200 mm garantiert sie hohe Leistung und präzise Ergebnisse auch bei großen Blechdicken. Das serienmäßige manuelle Tischwölbungssystem sorgt für perfekt gleichmäßige Biegungen über die gesamte Arbeitslänge. Dank synchronisierter Zylinder, eines robusten Stahlrahmens und eines hinteren Anschlags mit Kugelumlaufspindel bietet die Maschine Stabilität, Zuverlässigkeit und Präzision. Die E21S NC-Steuerung ermöglicht eine einfache und intuitive Bedienung, während das Schnellwechselsystem für Werkzeuge die Rüstzeiten reduziert.

Hauptmerkmale

160 Tonnen Biegekraft und 3200 mm Arbeitslänge
Manuell einstellbares Tisch-Ballungssystem serienmäßig
Synchronisierte Zylinder gewährleisten paralleles und präzises Absenken

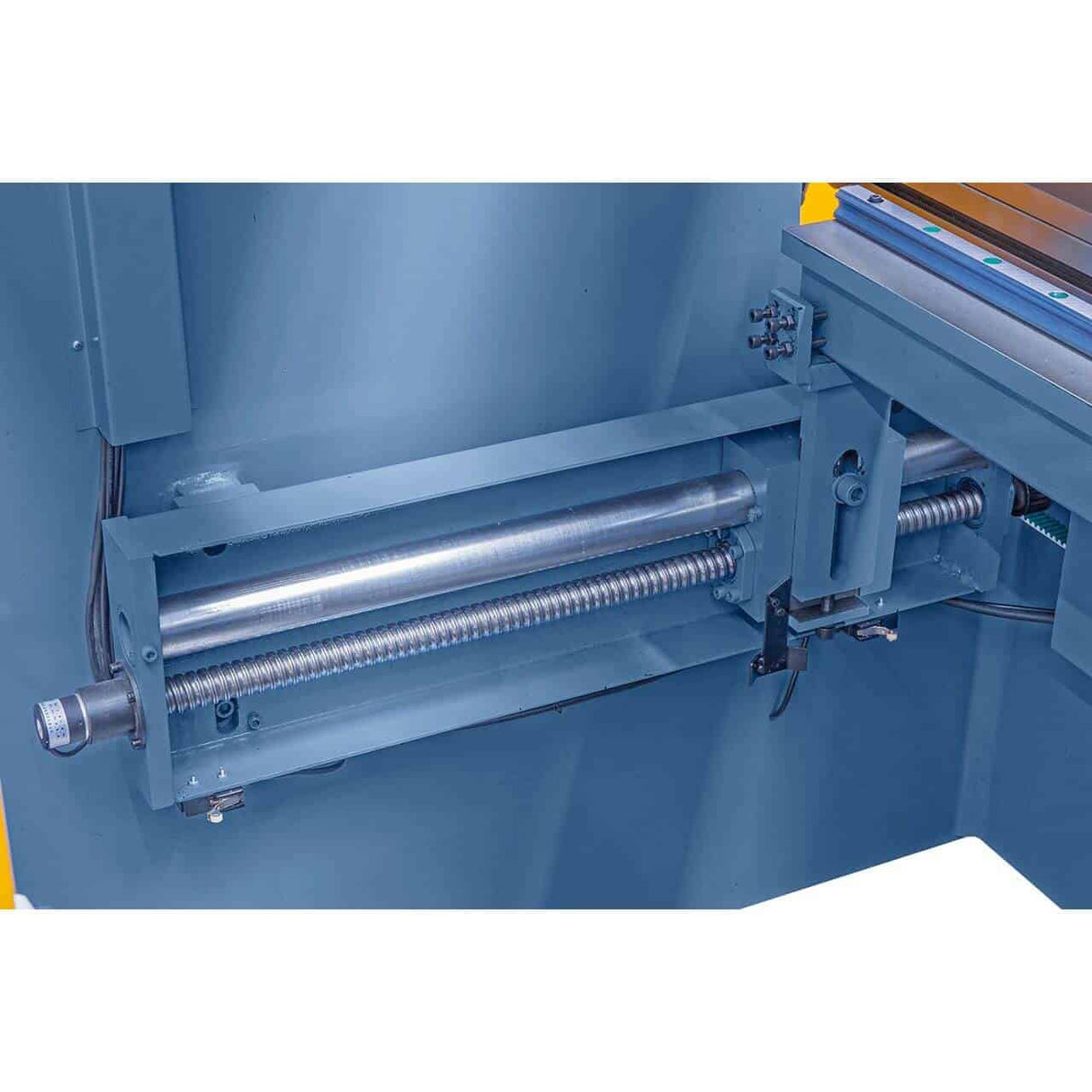

Hochpräziser Kugelgewindetrieb-Anschlag (0–600 mm)

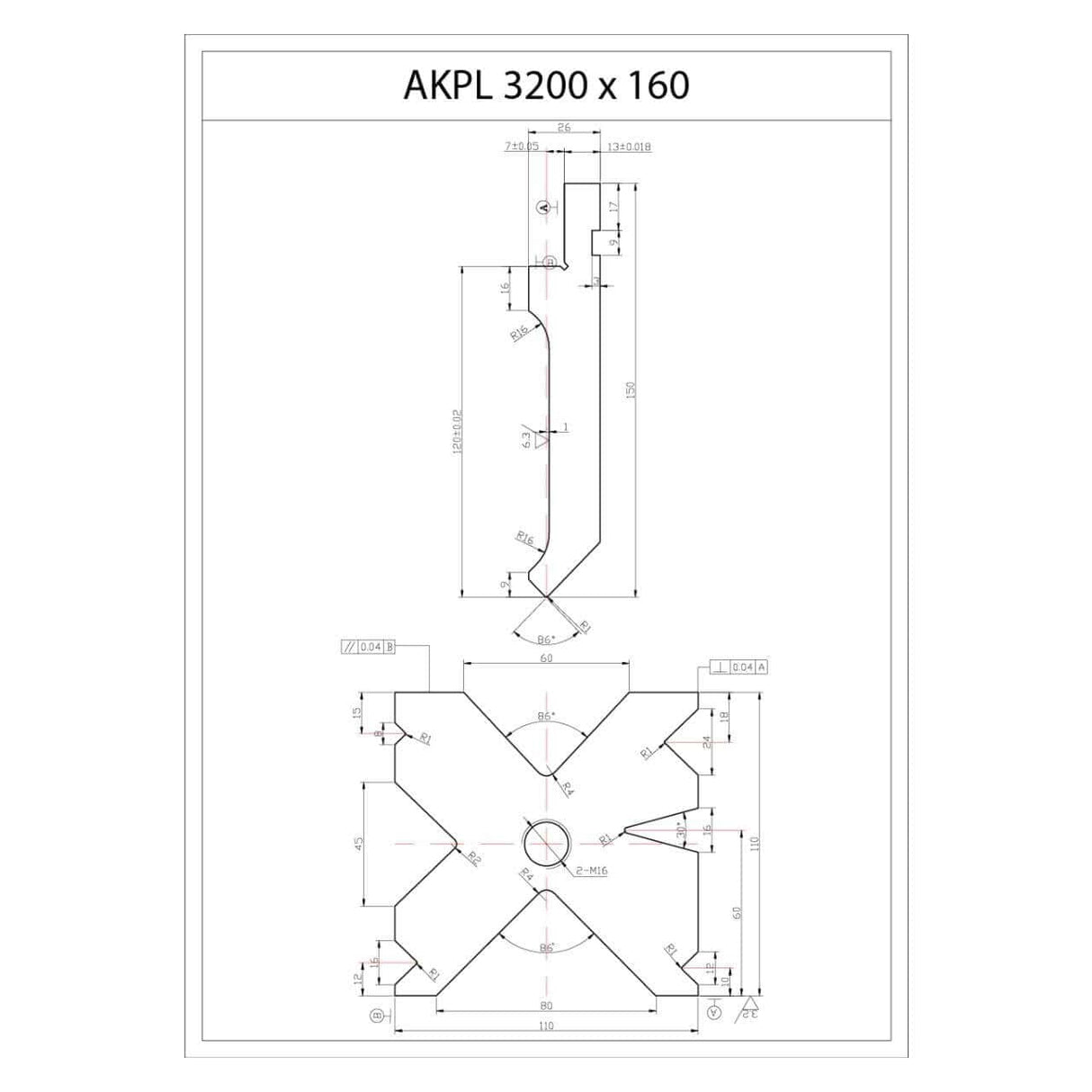

Segmentiertes Oberwerkzeug mit Schnellspannsystem
Unterwerkzeug mit 8 V-förmigen Öffnungen für verschiedene Biegungen

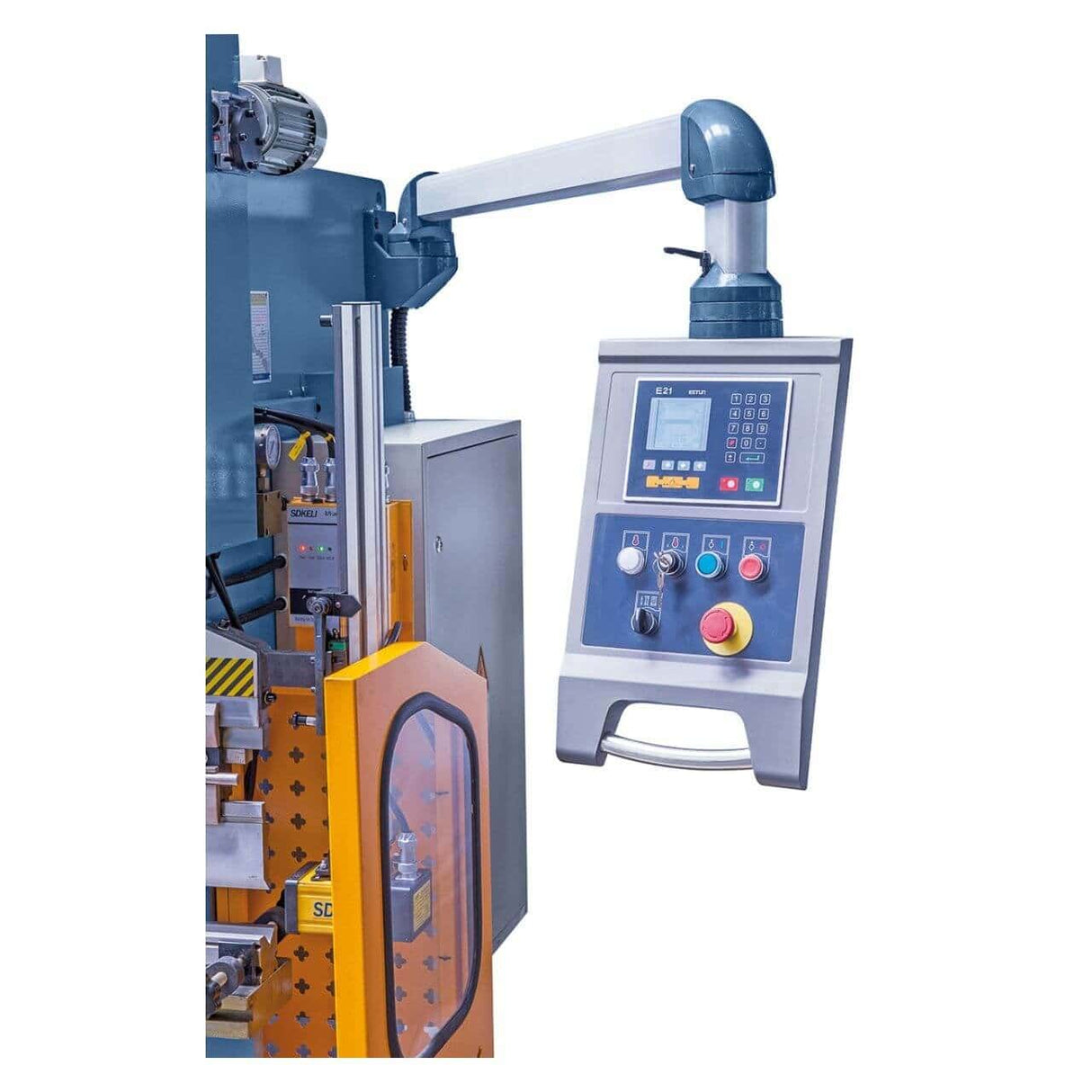

Integrierte, benutzerfreundliche E21S NC-Steuerung
Robuste, spannungsfreie Stahlkonstruktion in Profiqualität

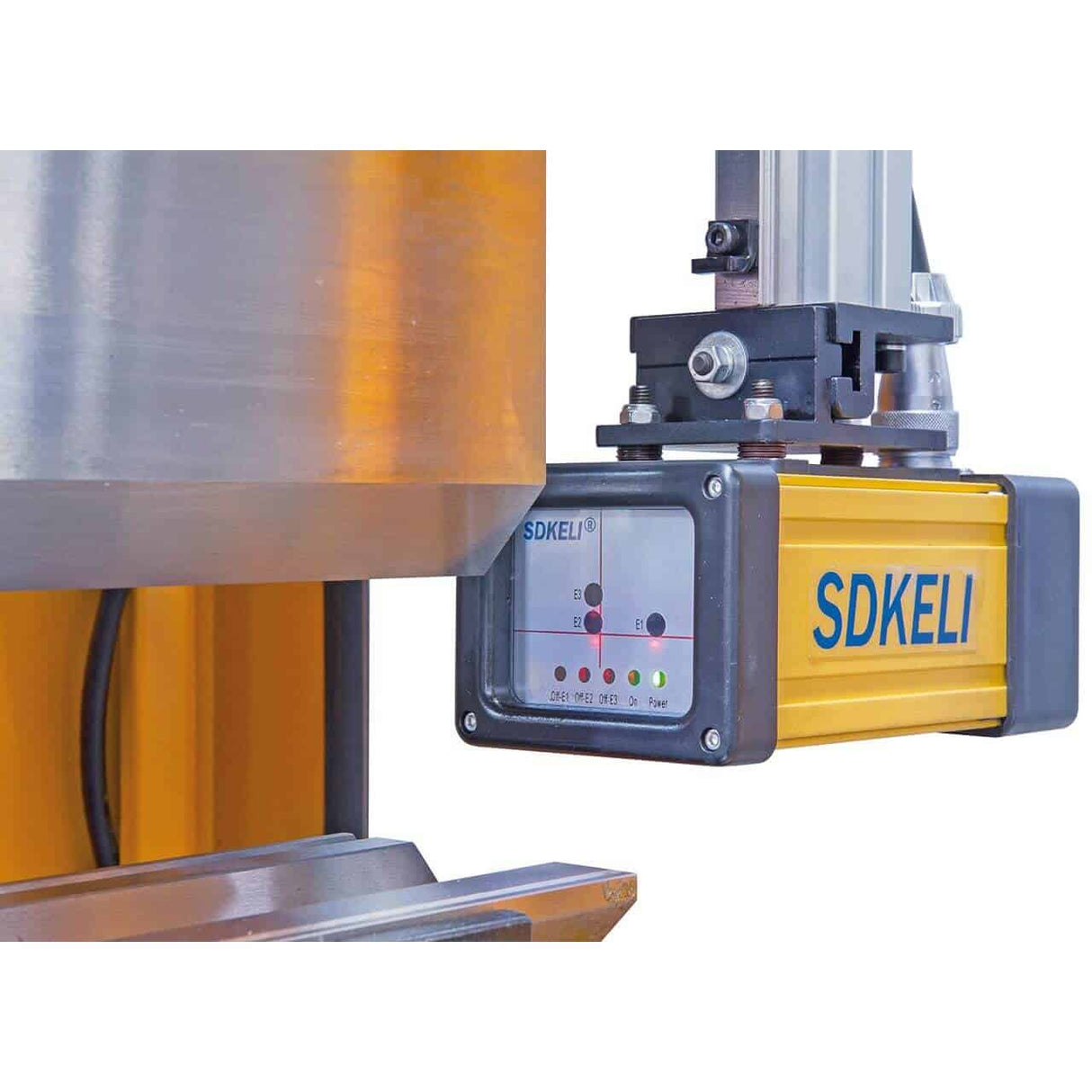

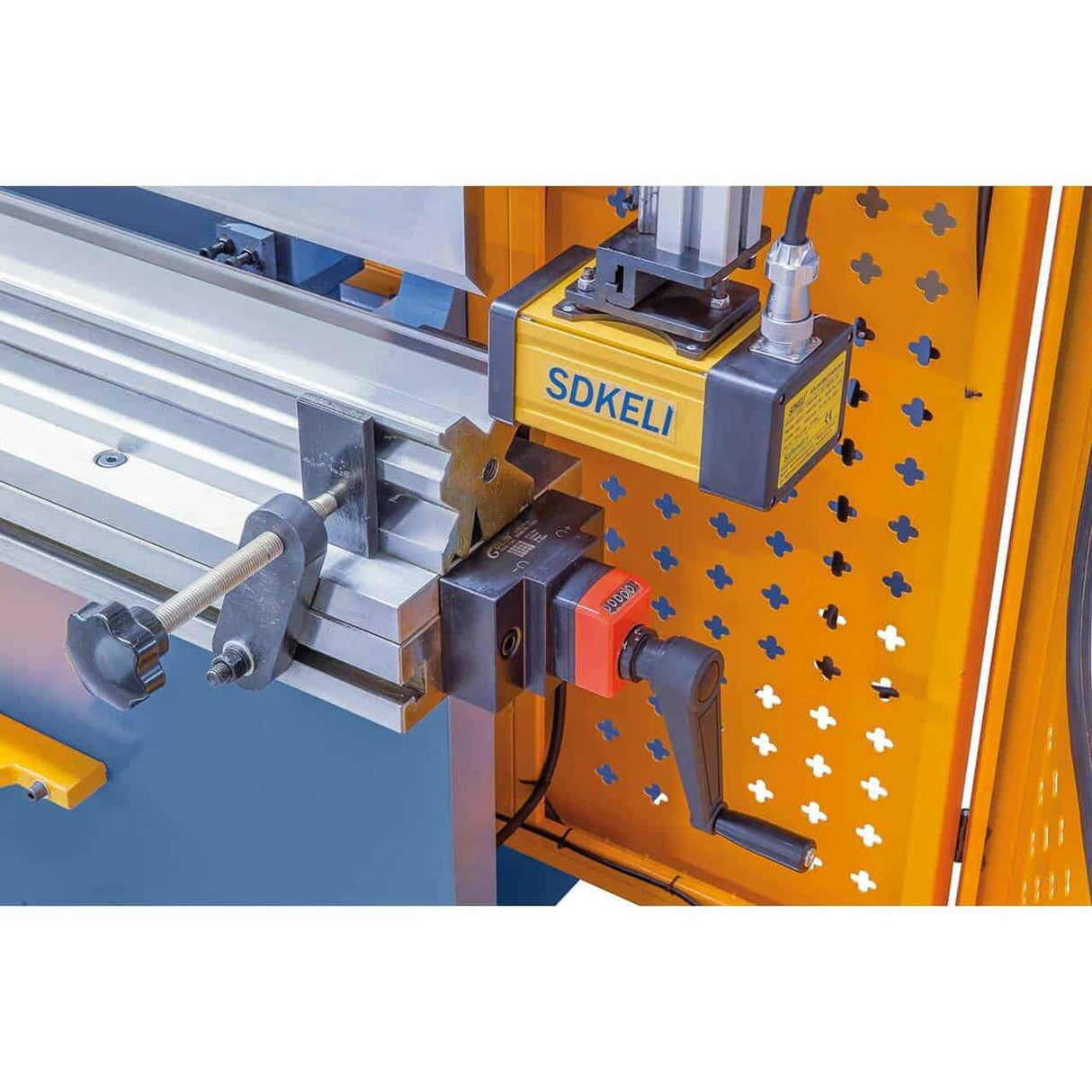

SDKELI Sicherheitssystem, Schutzgitter und Not-Aus-Pedal

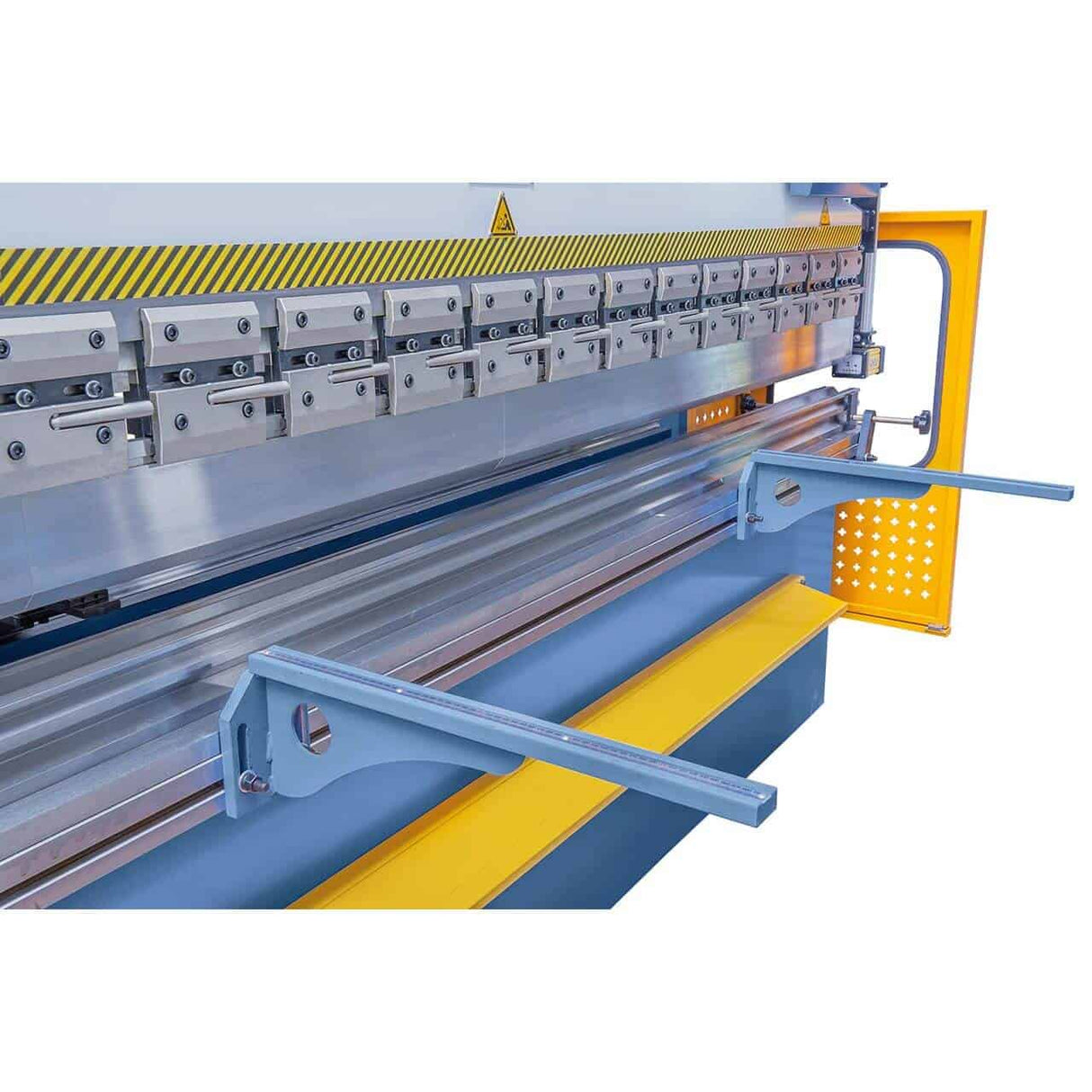

Frontblechstützen serienmäßig

Technische Daten des Tisches Daten

Merkmale	Daten
Biegedruck	160 Tonnen
Effektive Länge	3200 mm
Abstand zwischen den Ständern	2600 mm
Kolbenhub	180 mm
Einstecktiefe	470 mm
Hinterer Anschlag (X-Achse)	0 – 600 mm
Tischbreite	215 mm
Tischhöhe	830 mm
Anfahrgeschwindigkeit	90 mm/s
Biegegeschwindigkeit	8 mm/s
Rücklaufgeschwindigkeit	90 mm/s
Öltankinhalt	260 Liter
Motor Leistung	11,0 kW
Abmessungen (L x B x H)	3700 x 2020 x 2530 mm
Gesamtgewicht	ca. 9500 kg

Lieferumfang
Manuell einstellbares Tisch-Ballenzsystem
Hinterer Anschlag mit Kugelgewindetrieb
Segmentiertes Oberwerkzeug mit Schnellspannvorrichtung
Unterwerkzeug mit 8 V
Frontblechstützen
E21S NC-Steuerung
Höhenverstellbare Anschlagfinger

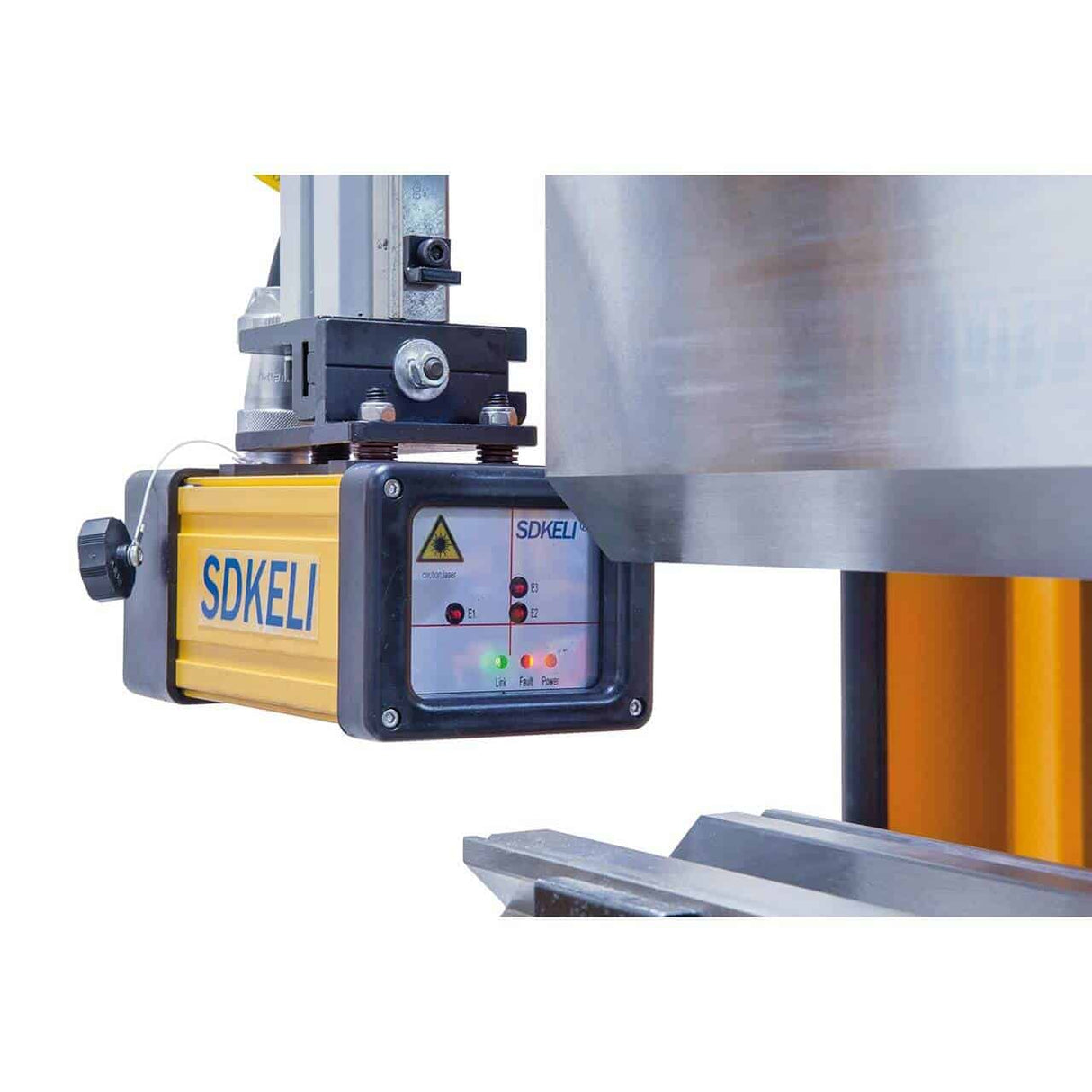

SDKELI Sicherheitssystem

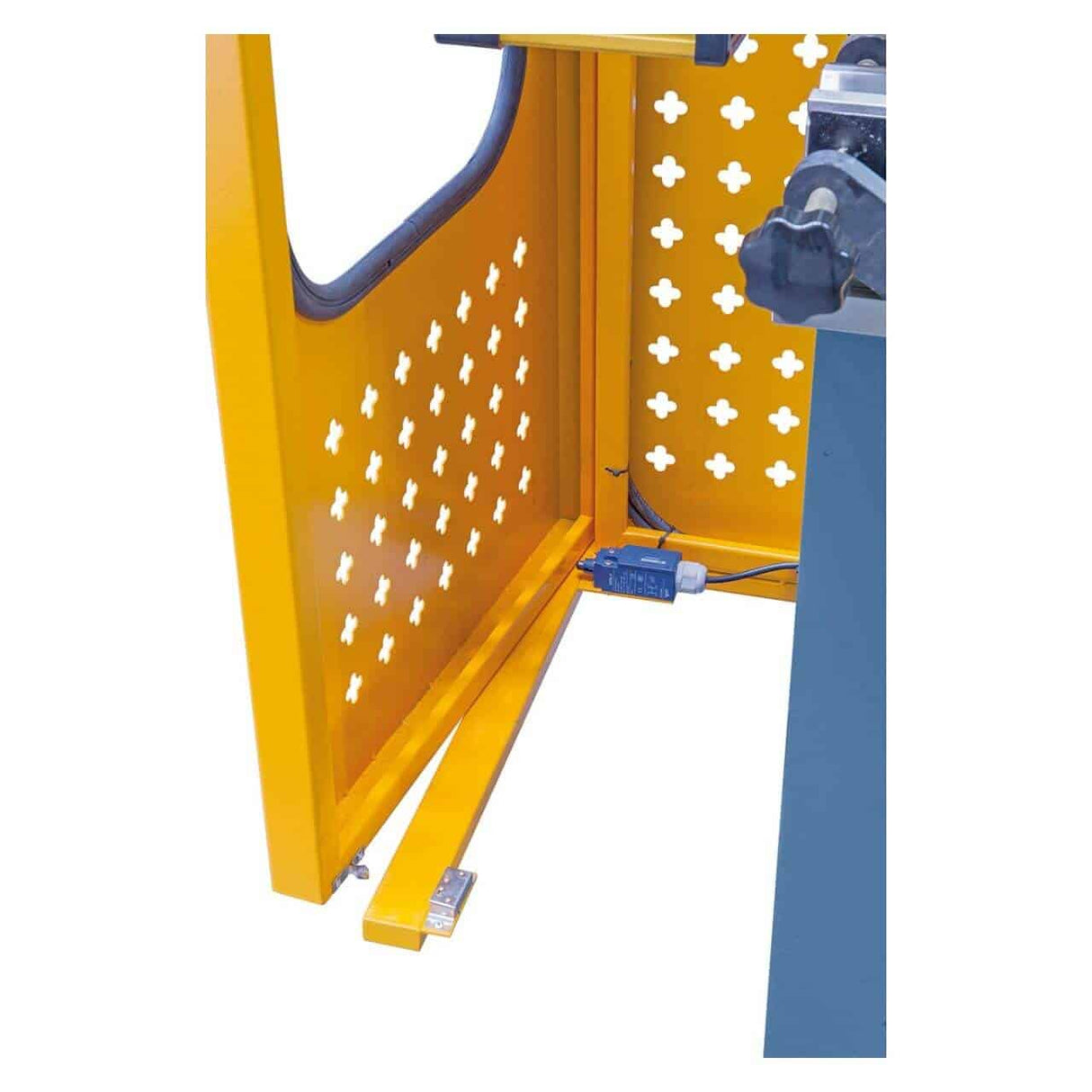

Seitliches Schutzgitter
Bedienpedal mit Not-Aus

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Häufig gestellte Fragen

Wie berechnet man die erforderliche Biegekraft?

Grundformel: F (kN) = (8 × Dicke² × Festigkeit × Länge) / Öffnung V. Für S235-Stahl (400 N/mm²) mit V = 8 × Dicke: F ≈ 50 kN/m pro mm Dicke. Beispiel: 2 mm auf 2.000 mm → ca. 200 kN (20 t). Die AKPL sollte mit einer Nennkraft ausgewählt werden, die mindestens 20 % höher ist als die berechnete Kraft. Für andere Materialien oder komplexe Geometrien wenden Sie sich bitte an Krollit.

Was ist die maximale Dicke bei Edelstahl mit der AKPL?

Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.

Sind Stempel und Matrizen mit denen anderer Hersteller austauschbar?

AKPL-Abkantpressen verwenden standardmäßige europäische Stempelaufsätze (Wila/Wilson-Werkzeuge). Die Kompatibilität mit Werkzeugen anderer Hersteller muss im Einzelfall geprüft werden. Für korrekte Spannkräfte und maximale Sicherheit empfiehlt sich die Verwendung von Original-Bernardo-Stempeln und -Matrizen. Informationen zur Verfügbarkeit spezifischer Werkzeuge erhalten Sie bei Krollit.

Ist der Hinteranschlag motorisiert oder manuell?

Das hängt von der Ausführung ab. Die Basismodelle der AKPL-Maschinen verfügen über einen manuellen Hinteranschlag mit Schraubverstellung. Die Versionen mit integrierter NC-Steuerung haben einen motorisierten Hinteranschlag, der automatisch von der Maschine positioniert wird. Die genauen Spezifikationen finden Sie im technischen Datenblatt des jeweiligen Modells.

Sind Ersatzteile und Service verfügbar?

Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Unser Kundenservice ist auf Italienisch verfügbar.
