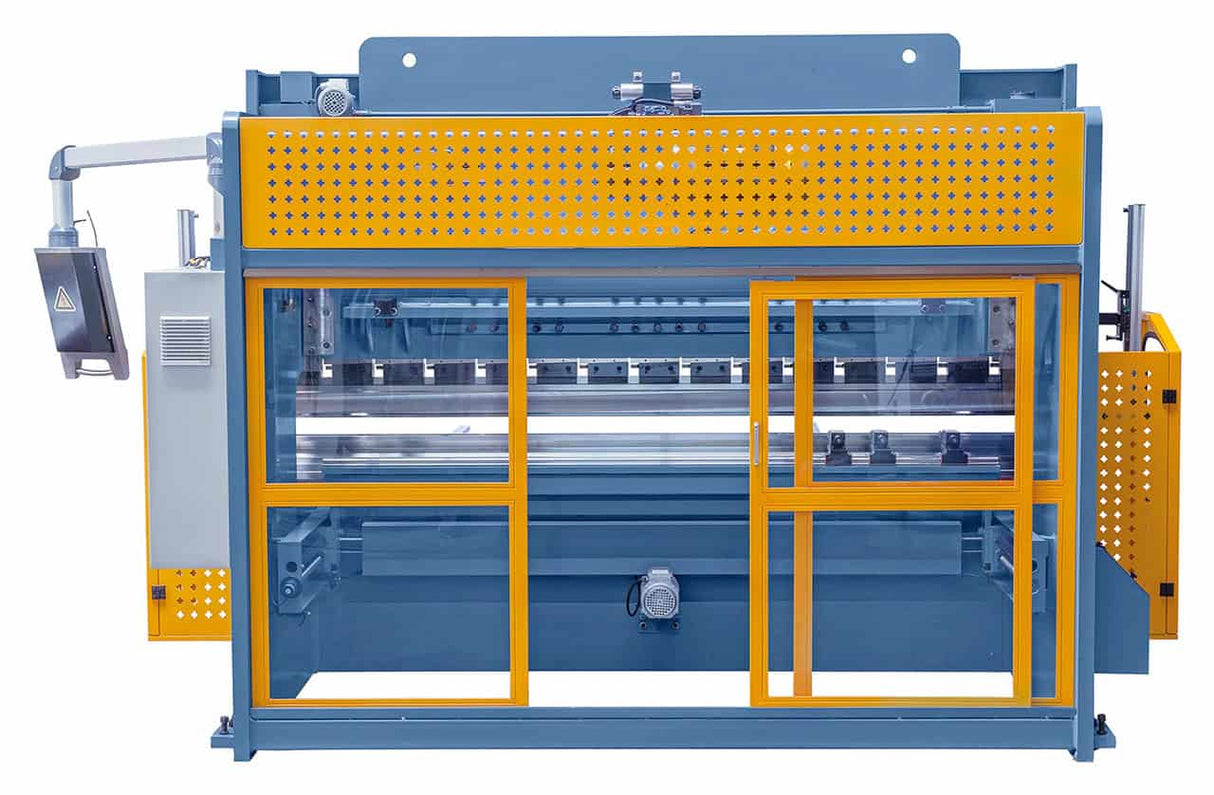

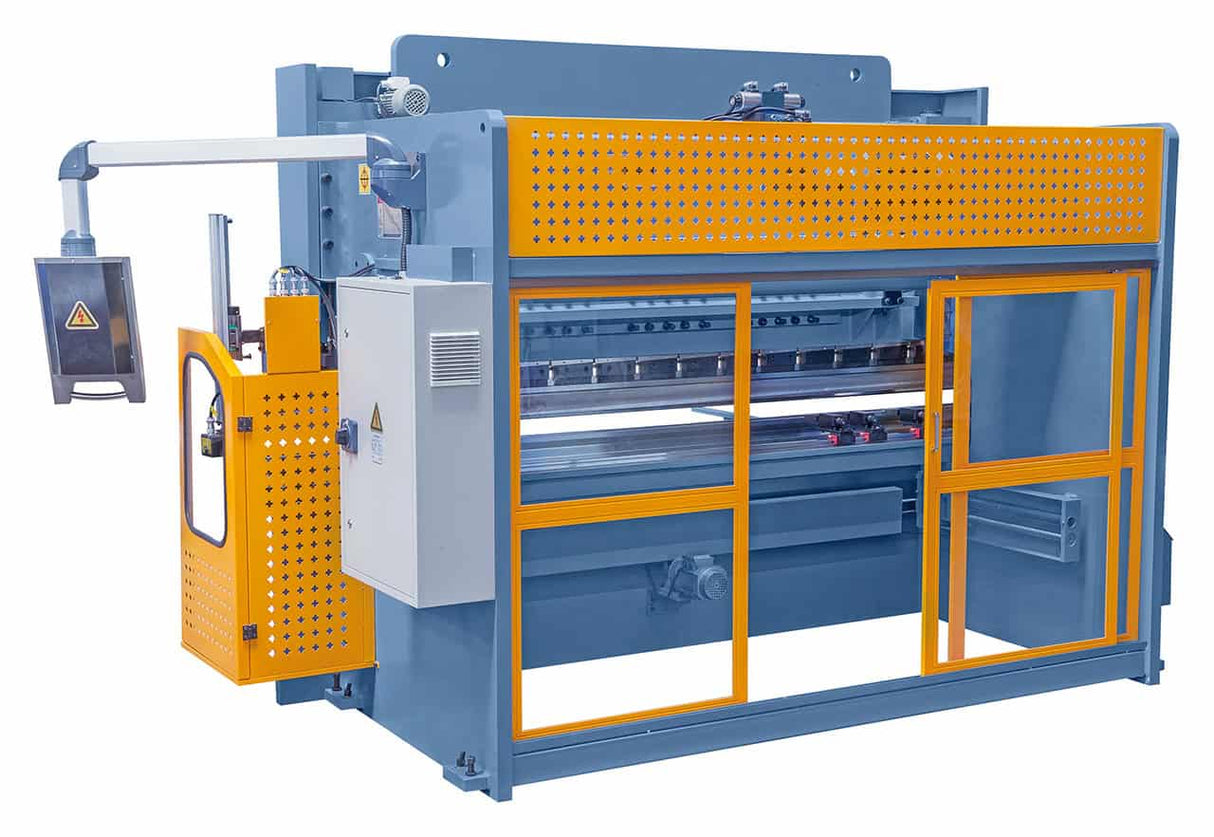

Bernardo Hydraulische Abkantpresse AKPL 3200 x 200

Bernardo AKPL 3200 x 200 Hydraulische Abkantpresse

Die hydraulische Abkantpresse AKPL 3200 x 200 ist eine Hochleistungsmaschine für anspruchsvollste Bearbeitungsprozesse an großen, dicken Blechen. Mit einer Biegekraft von 200 Tonnen und einer Arbeitslänge von 3200 mm bietet sie kompromisslose Leistung, Stabilität und Präzision. Das serienmäßige manuelle Bombiersystem gleicht Verformungen während der Bearbeitung aus und gewährleistet so gleichmäßige und lineare Biegungen über die gesamte Arbeitslänge. Der hochfeste Stahlrahmen, die synchronisierten Zylinder und der hintere Anschlag mit Kugelumlaufspindel garantieren Stabilität und Zuverlässigkeit. Die E21S NC-Steuerung ermöglicht eine einfache und intuitive Bedienung, während schnelle Werkzeugwechsel Rüstzeiten reduzieren und die Produktivität steigern.

Hauptmerkmale

200 Tonnen Biegekraft bei einer Arbeitslänge von 3200 mm
Manuelles Tisch-Ballungssystem für gleichmäßige Biegungen über die gesamte Länge
Synchronisierte Zylinder für parallelen und präzisen Vorschub des Oberträgers

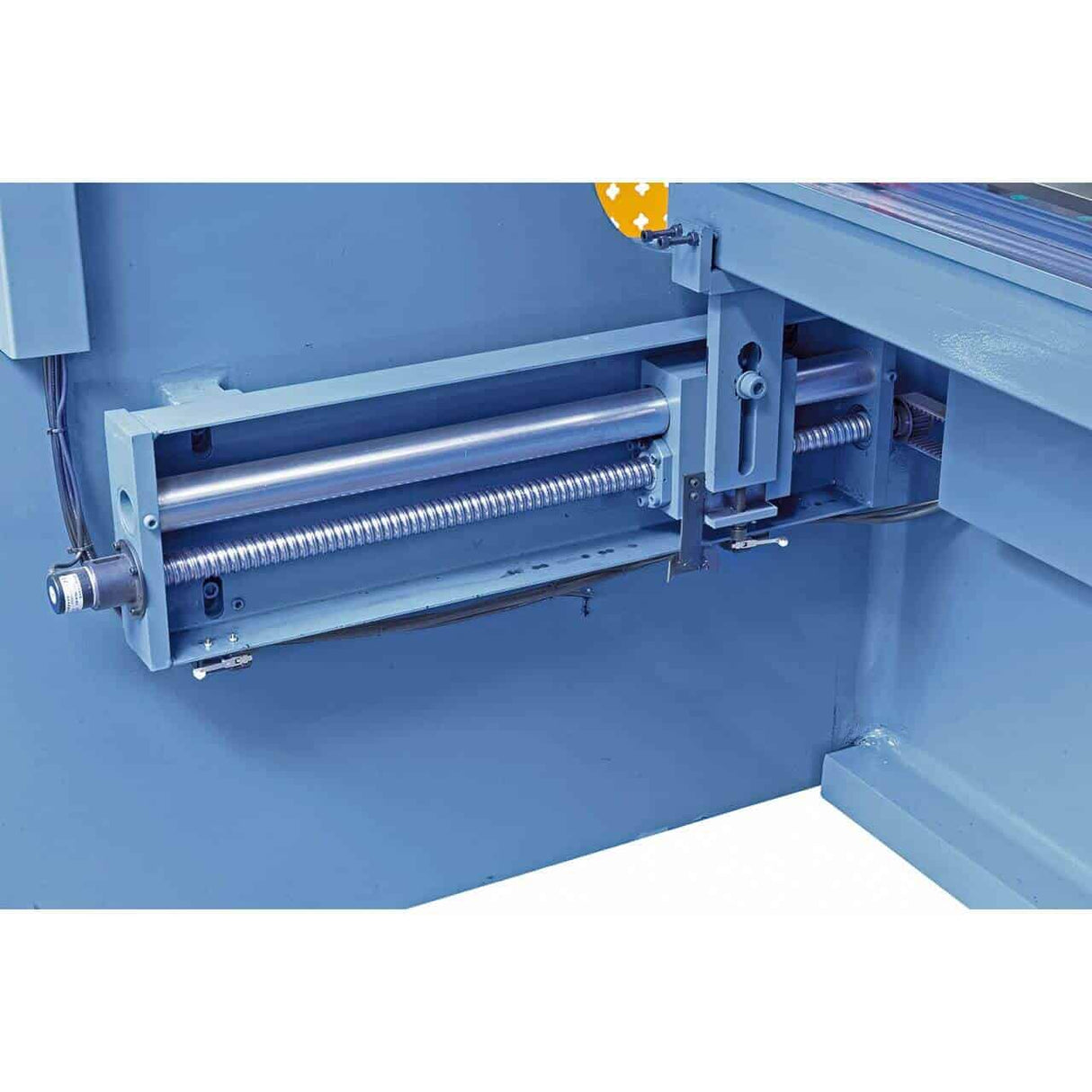

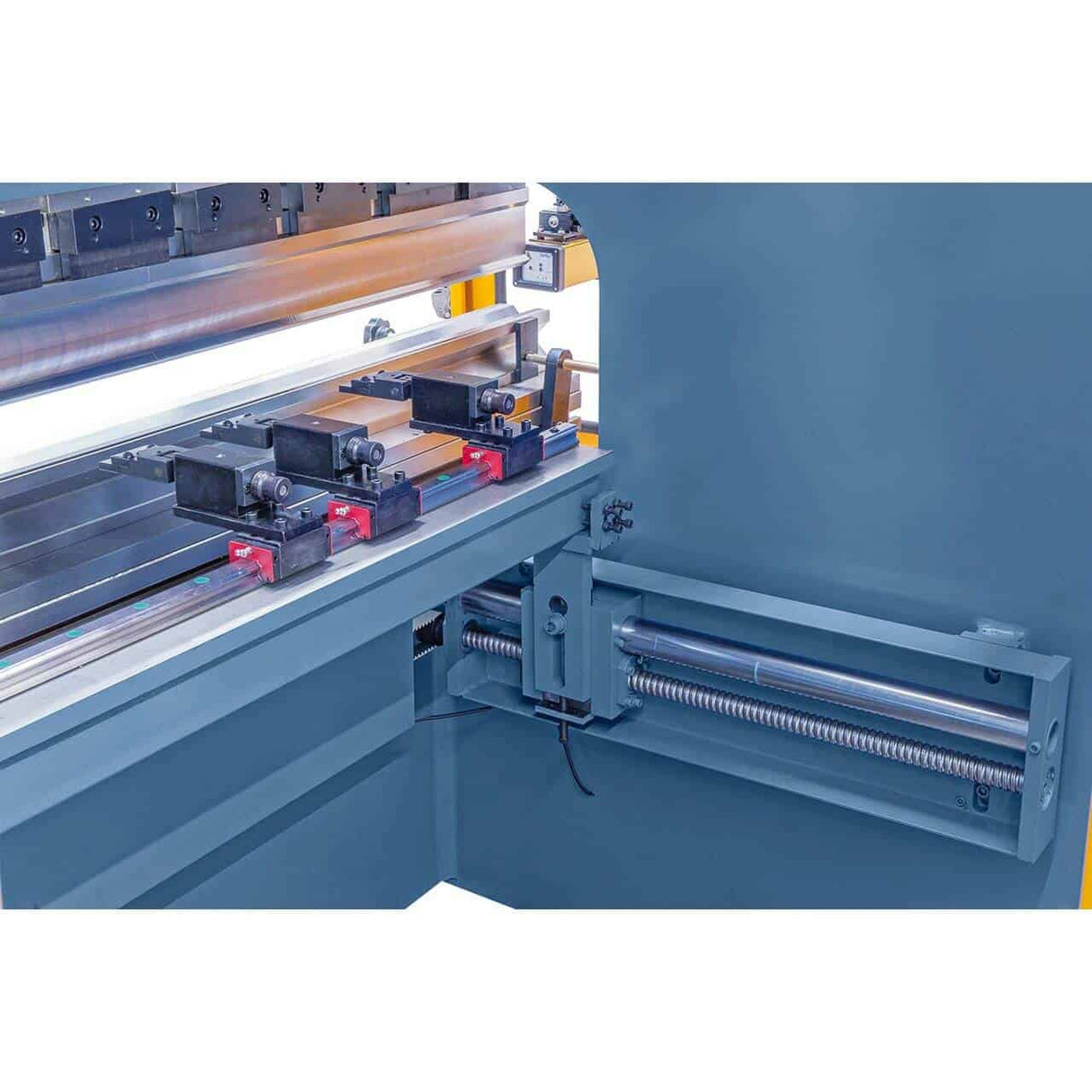

Hochpräziser Kugelgewindetrieb-Anschlag (0–600 mm)
Segmentiertes Oberwerkzeug mit Schnellspannsystem
Unterwerkzeug mit 8 V-förmigen Öffnungen für vielfältige Biegungen
Integrierte E21S NC-Steuerung, einfach und intuitiv
Robuster, spannungsfreier Stahlrahmen, stabil und langlebig

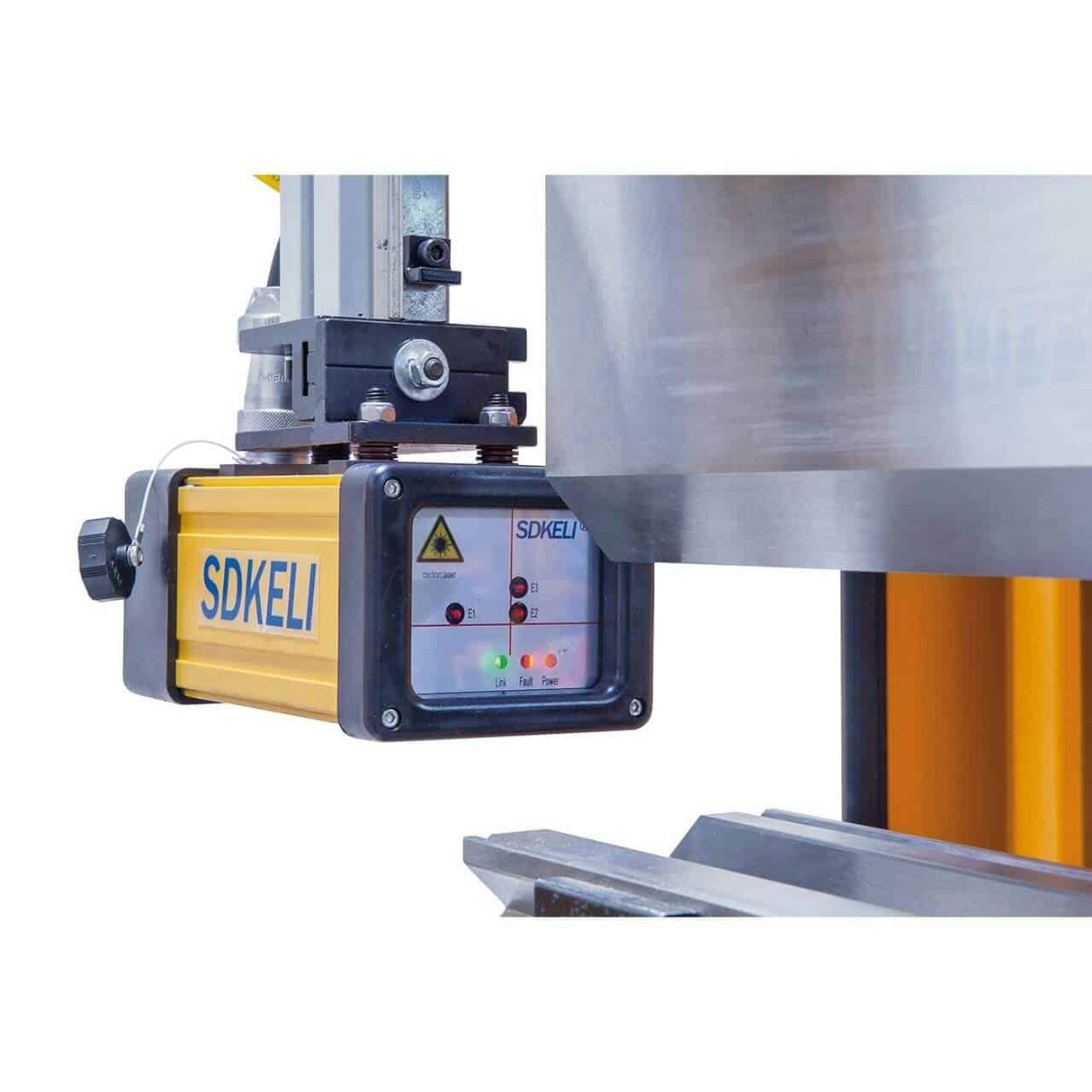

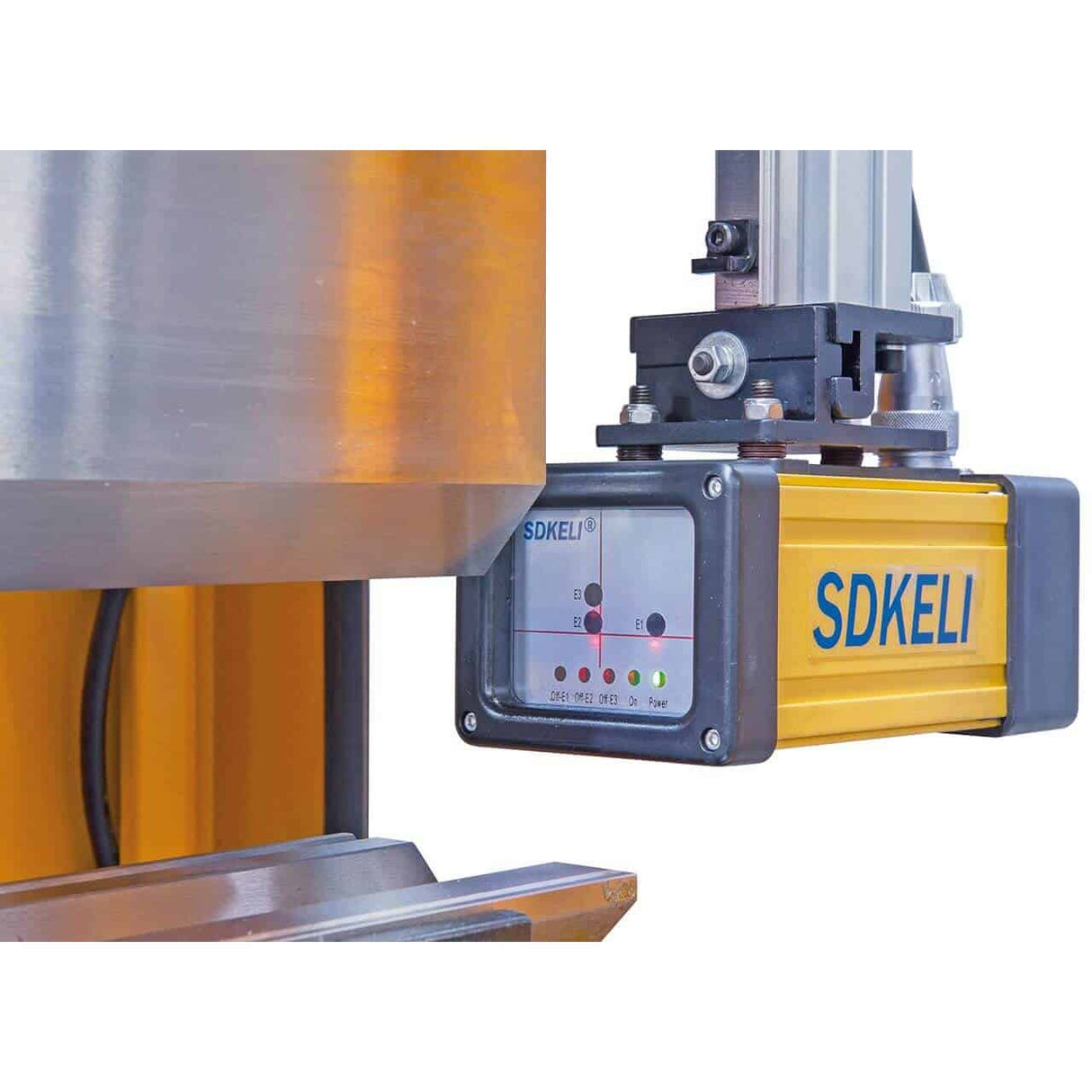

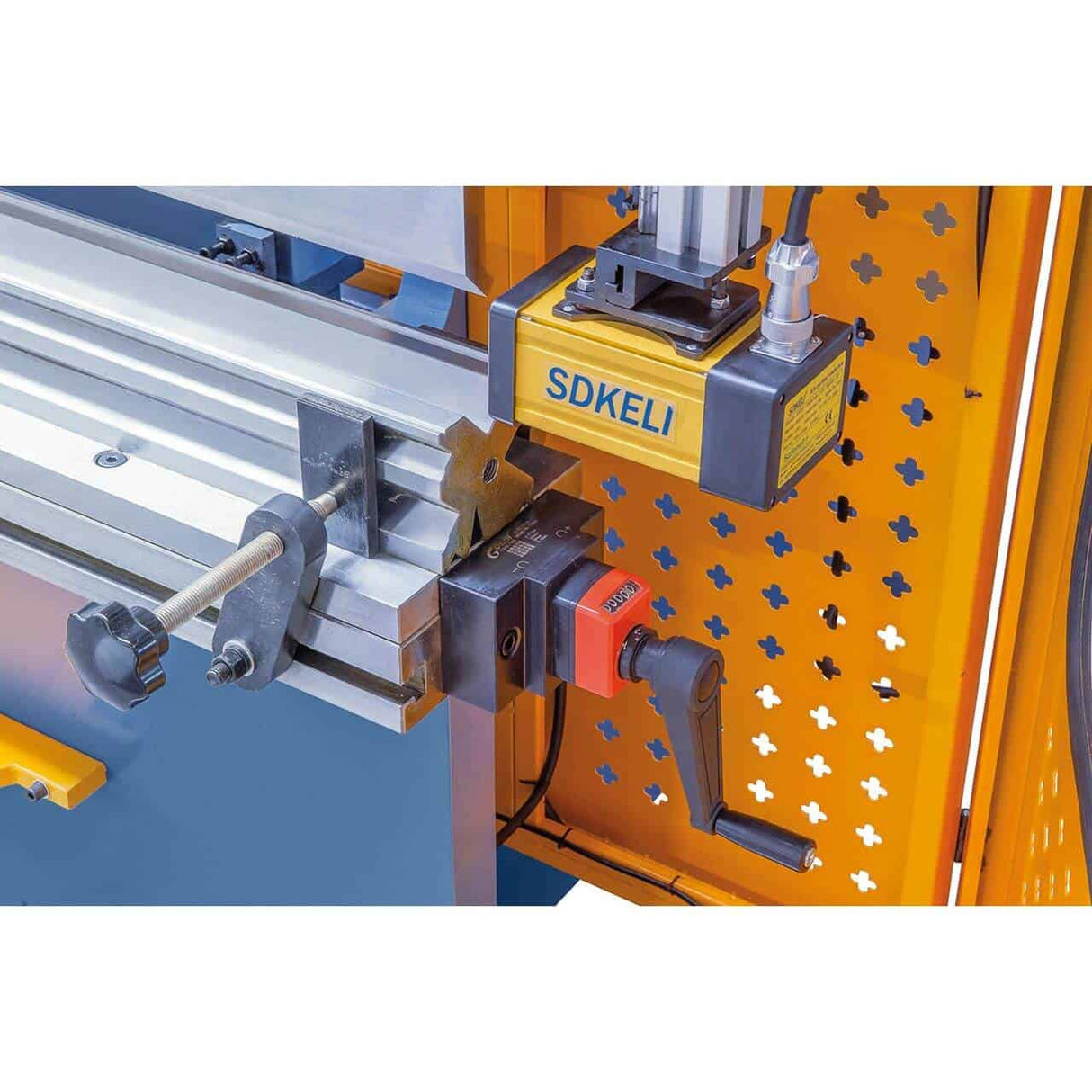

SDKELI Sicherheitssystem, Schutzgitter und Fußpedal mit Not-Aus

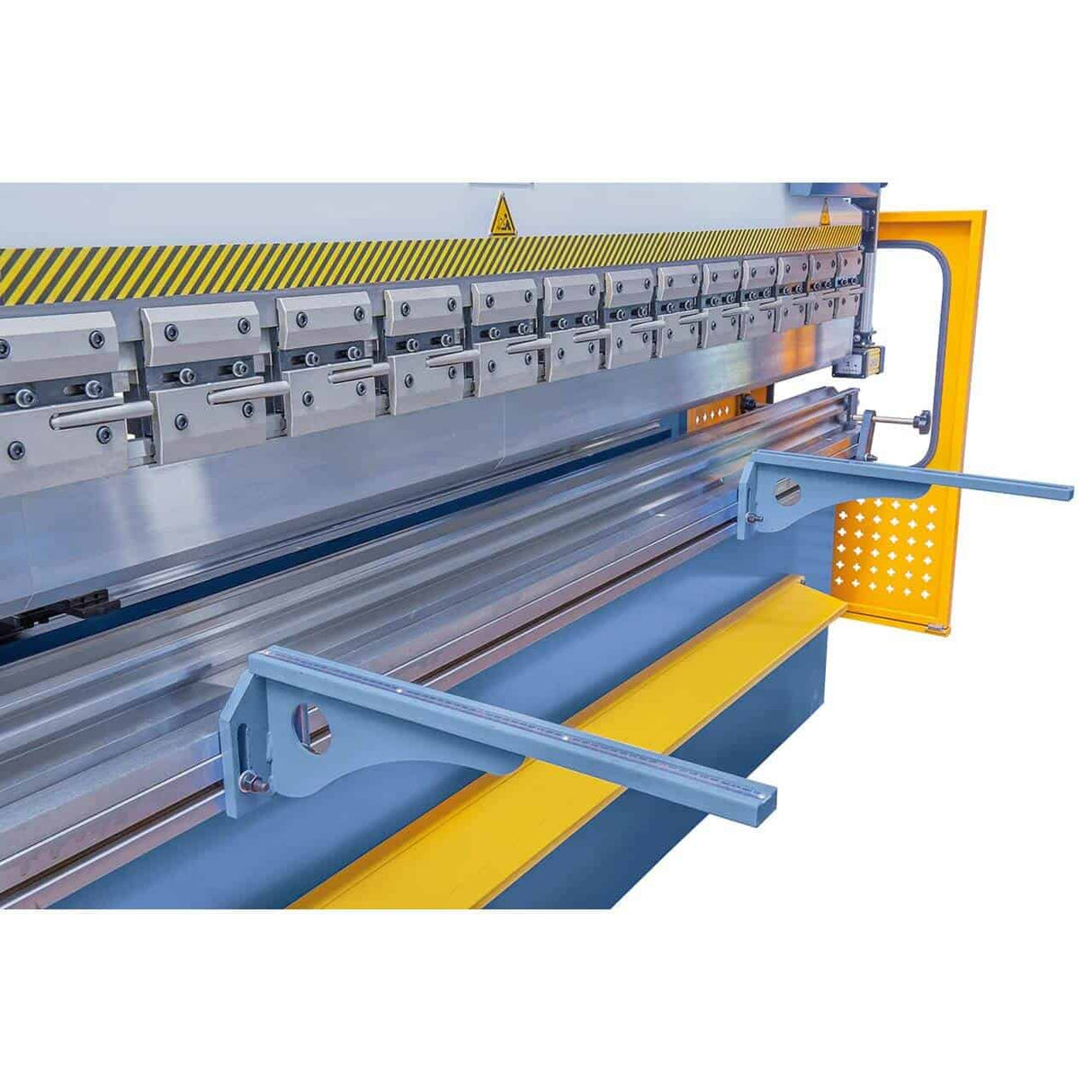

Inklusive vorderer Blechstützen

Technische Daten des Tisches Daten

Merkmale	Daten
Biegedruck	200 Tonnen
Effektive Länge	3200 mm
Abstand zwischen den Ständern	2600 mm
Kolbenhub	180 mm
Einstecktiefe	400 mm
Hinterer Anschlag (X-Achse)	0 – 600 mm
Tischbreite	260 mm
Tischhöhe	920 mm
Anfahrgeschwindigkeit	100 mm/s
Biegegeschwindigkeit	7 mm/s
Rücklaufgeschwindigkeit	100 mm/s
Öltankinhalt	280 Liter
Motor Leistung	15,0 kW
Abmessungen (L x B x H)	3850 x 2500 x 2650 mm
Gesamtgewicht	ca. 12.500 kg

Lieferumfang
Manuelles Tisch-Ballenzsystem
Hinterer Anschlag mit Kugelgewindetrieb
Segmentiertes Oberwerkzeug mit Schnellspannvorrichtung
Unterwerkzeug mit 8 V
Blechträger vorne
E21S NC-Steuerung
Höhenverstellbare Anschlagfinger
SDKELI Sicherheitssystem

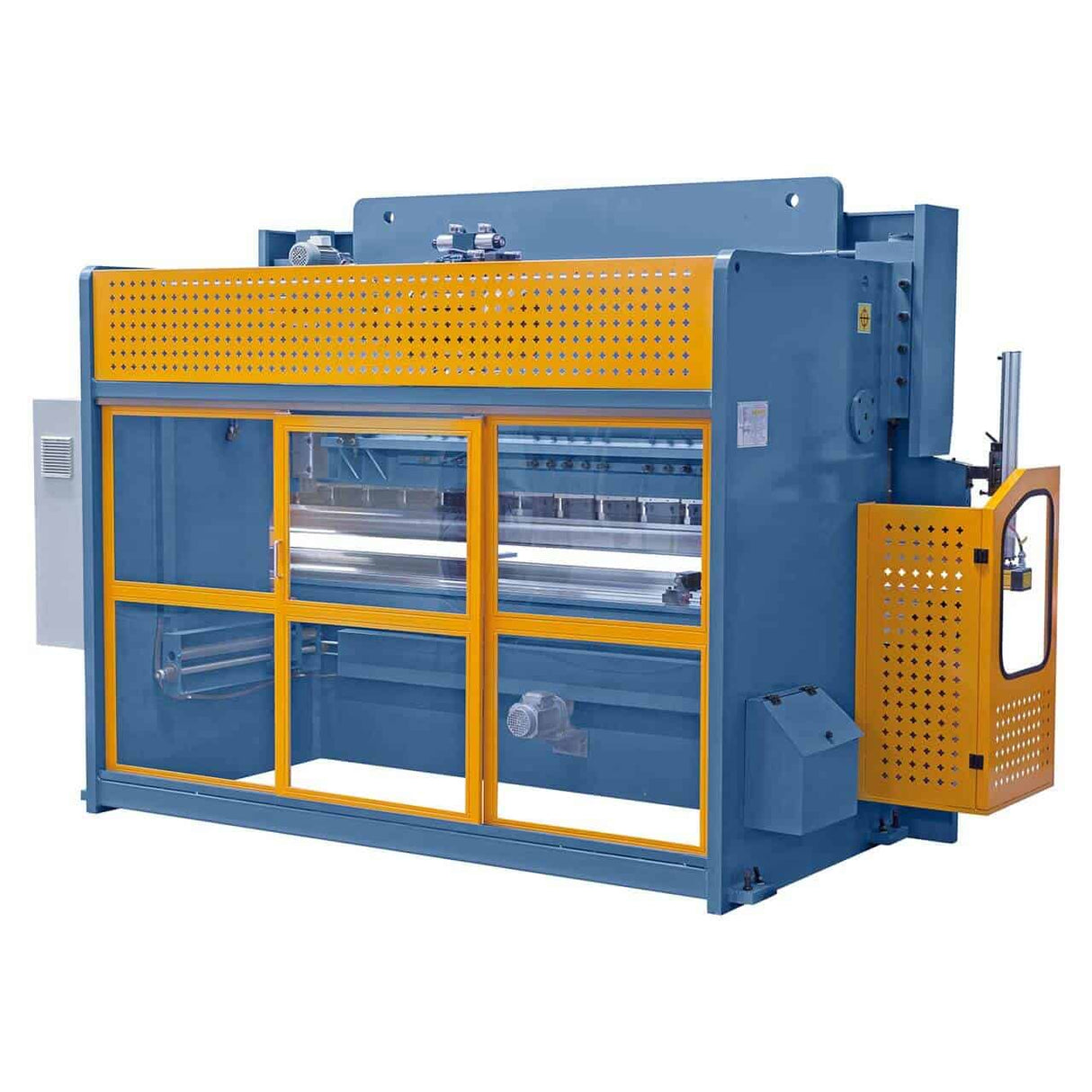

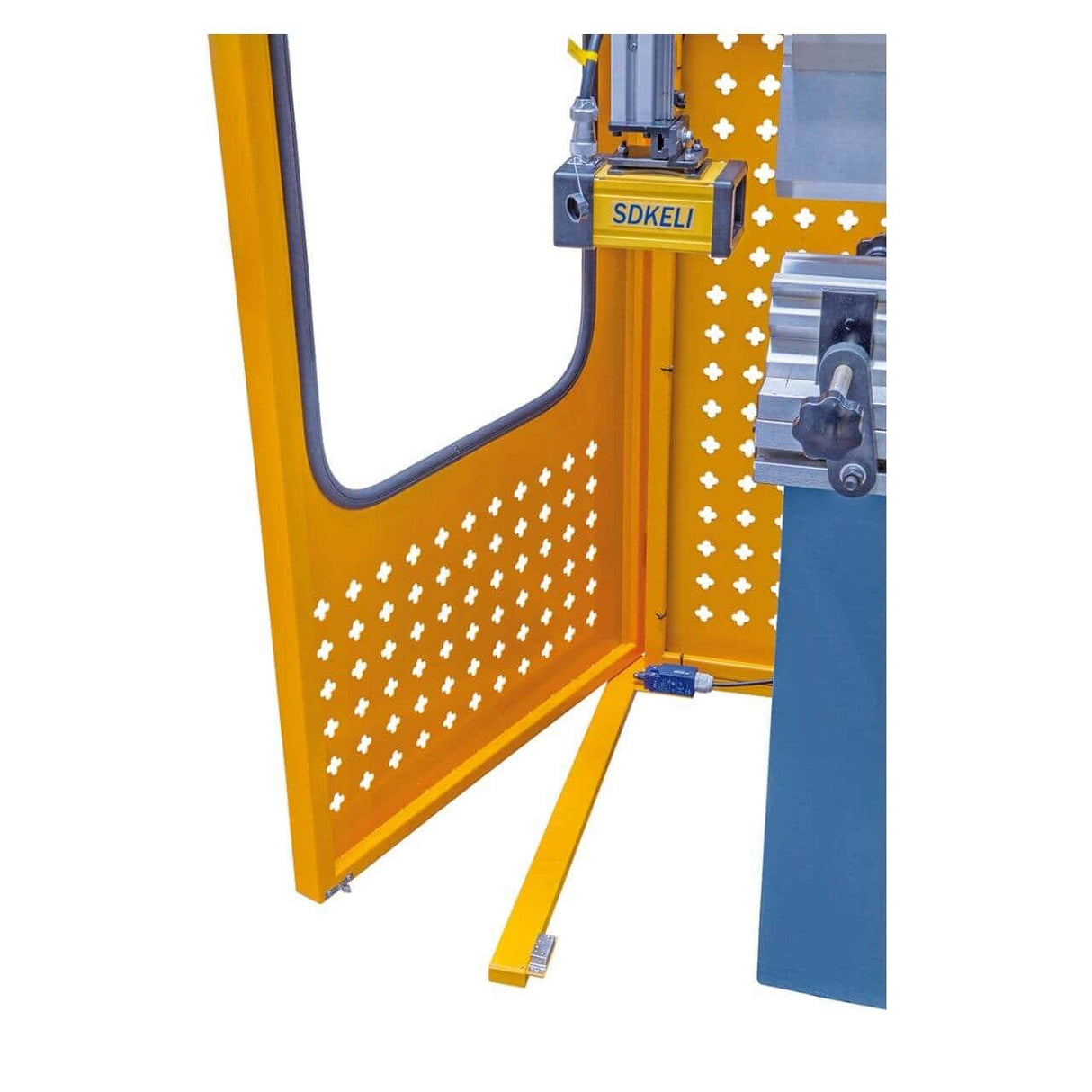

Seitliches Schutzgitter
Bedienpedal mit Not-Aus

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Häufig gestellte Fragen

Wie berechnet man die erforderliche Biegekraft?

Grundformel: F (kN) = (8 × Dicke² × Festigkeit × Länge) / Öffnung V. Für S235-Stahl (400 N/mm²) mit V = 8 × Dicke: F ≈ 50 kN/m pro mm Dicke. Beispiel: 2 mm auf 2.000 mm → ca. 200 kN (20 t). Die AKPL sollte mit einer Nennkraft ausgewählt werden, die mindestens 20 % höher ist als die berechnete Kraft. Für andere Materialien oder komplexe Geometrien wenden Sie sich bitte an Krollit.

Was ist die maximale Dicke bei Edelstahl mit der AKPL?

Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.

Sind Stempel und Matrizen mit denen anderer Hersteller austauschbar?

AKPL-Abkantpressen verwenden standardmäßige europäische Stempelaufsätze (Wila/Wilson-Werkzeuge). Die Kompatibilität mit Werkzeugen anderer Hersteller muss im Einzelfall geprüft werden. Für korrekte Spannkräfte und maximale Sicherheit empfiehlt sich die Verwendung von Original-Bernardo-Stempeln und -Matrizen. Informationen zur Verfügbarkeit spezifischer Werkzeuge erhalten Sie bei Krollit.

Ist der Hinteranschlag motorisiert oder manuell?

Das hängt von der Ausführung ab. Die Basismodelle der AKPL-Maschinen verfügen über einen manuellen Hinteranschlag mit Schraubverstellung. Die Versionen mit integrierter NC-Steuerung haben einen motorisierten Hinteranschlag, der automatisch von der Maschine positioniert wird. Die genauen Spezifikationen finden Sie im technischen Datenblatt des jeweiligen Modells.

Sind Ersatzteile und Service verfügbar?

Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Unser Kundenservice ist auf Italienisch verfügbar.
