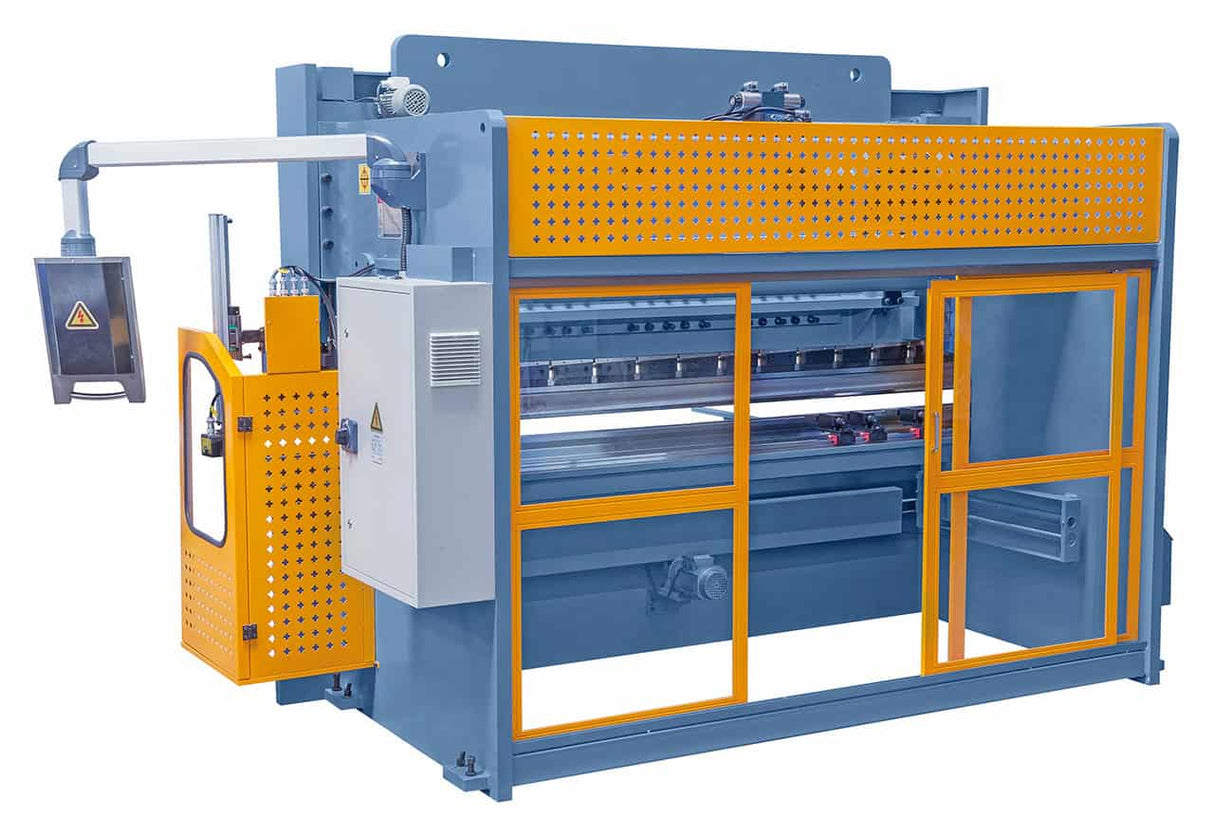

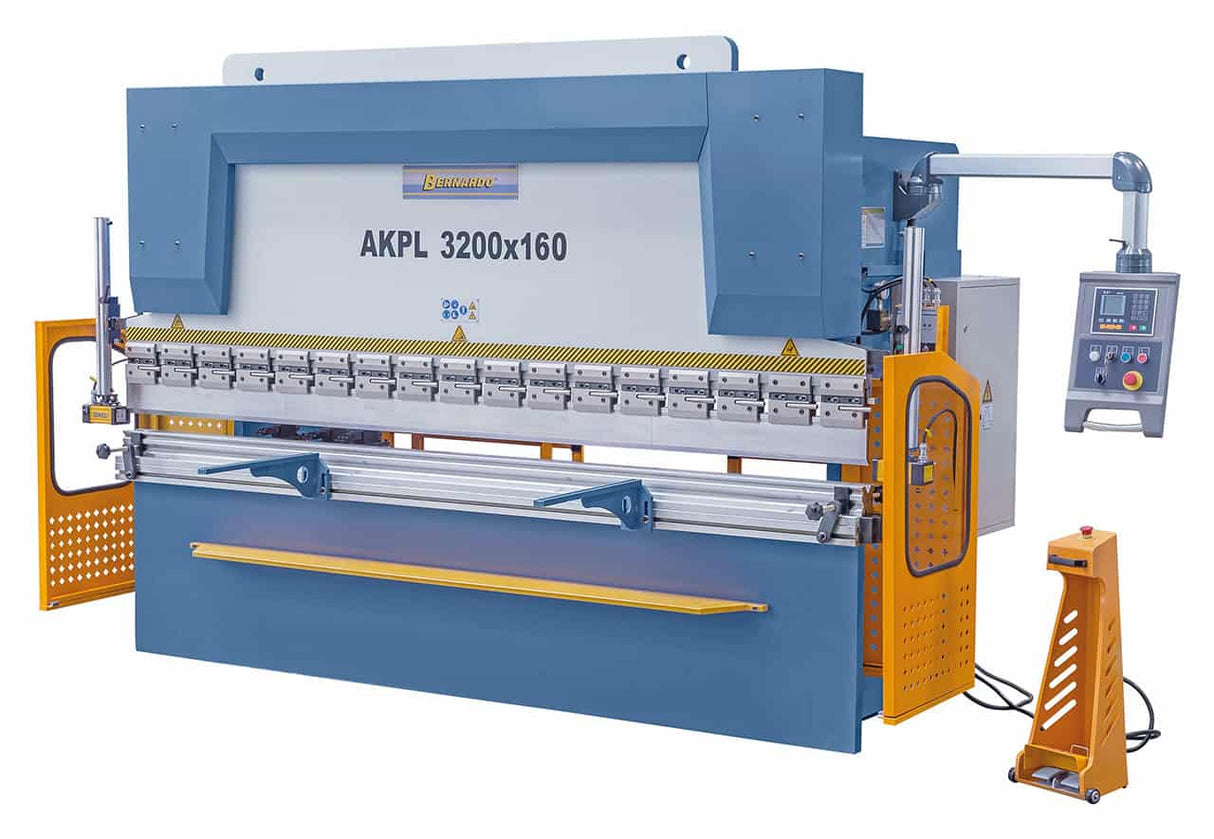

Bernardo Hydraulische Abkantpresse AKPL 4000 x 125

Bernardo AKPL 4000 x 125 Hydraulische Abkantpresse

Die hydraulische Abkantpresse AKPL 4000 x 125 ist für präzise und gleichmäßige Biegungen, auch bei großen Blechen, konzipiert. Mit einer Biegekraft von 125 Tonnen und einer Arbeitslänge von 4000 mm ist sie die ideale Wahl für metallverarbeitende Betriebe und Werkstätten mit hohen Leistungsansprüchen. Das serienmäßige manuelle Bombiersystem gleicht Verformungen während der Bearbeitung aus und gewährleistet so perfekt lineare Biegungen über die gesamte Arbeitslänge. Der spannungsfreie Stahlrahmen, die synchronisierten Zylinder und der hintere Anschlag mit Kugelumlaufspindel sorgen für Stabilität und Präzision. Die E21S NC-Steuerung ermöglicht eine einfache und intuitive Bedienung, während das Schnellwechselsystem für Werkzeuge die Rüstzeiten minimiert.

Hauptmerkmale

125 Tonnen Biegekraft bei einer Arbeitslänge von 4000 mm
Manuelles Tisch-Ballenzsystem serienmäßig enthalten
Synchronisierte Zylinder für präzisen, parallelen Vorschub des Oberträgers

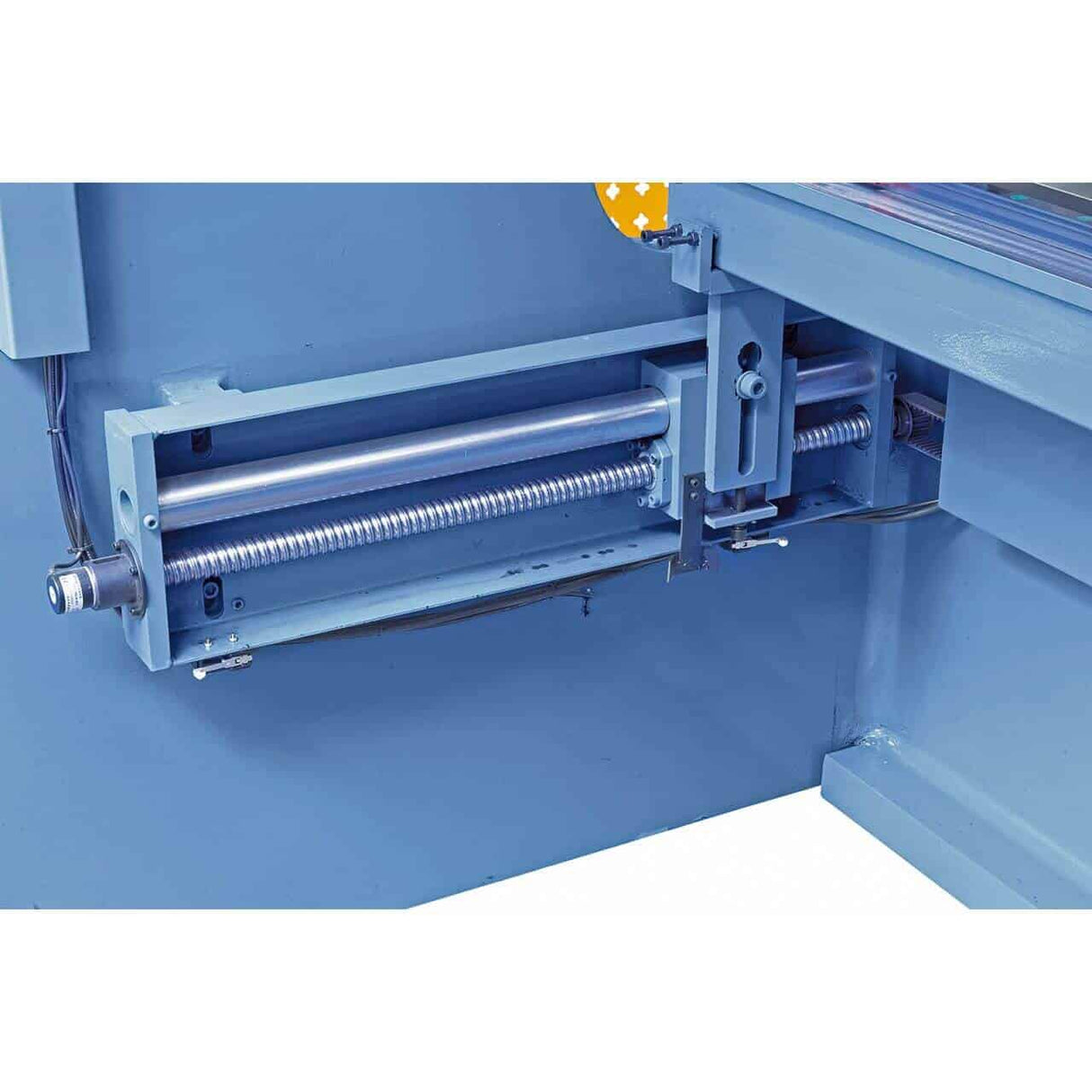

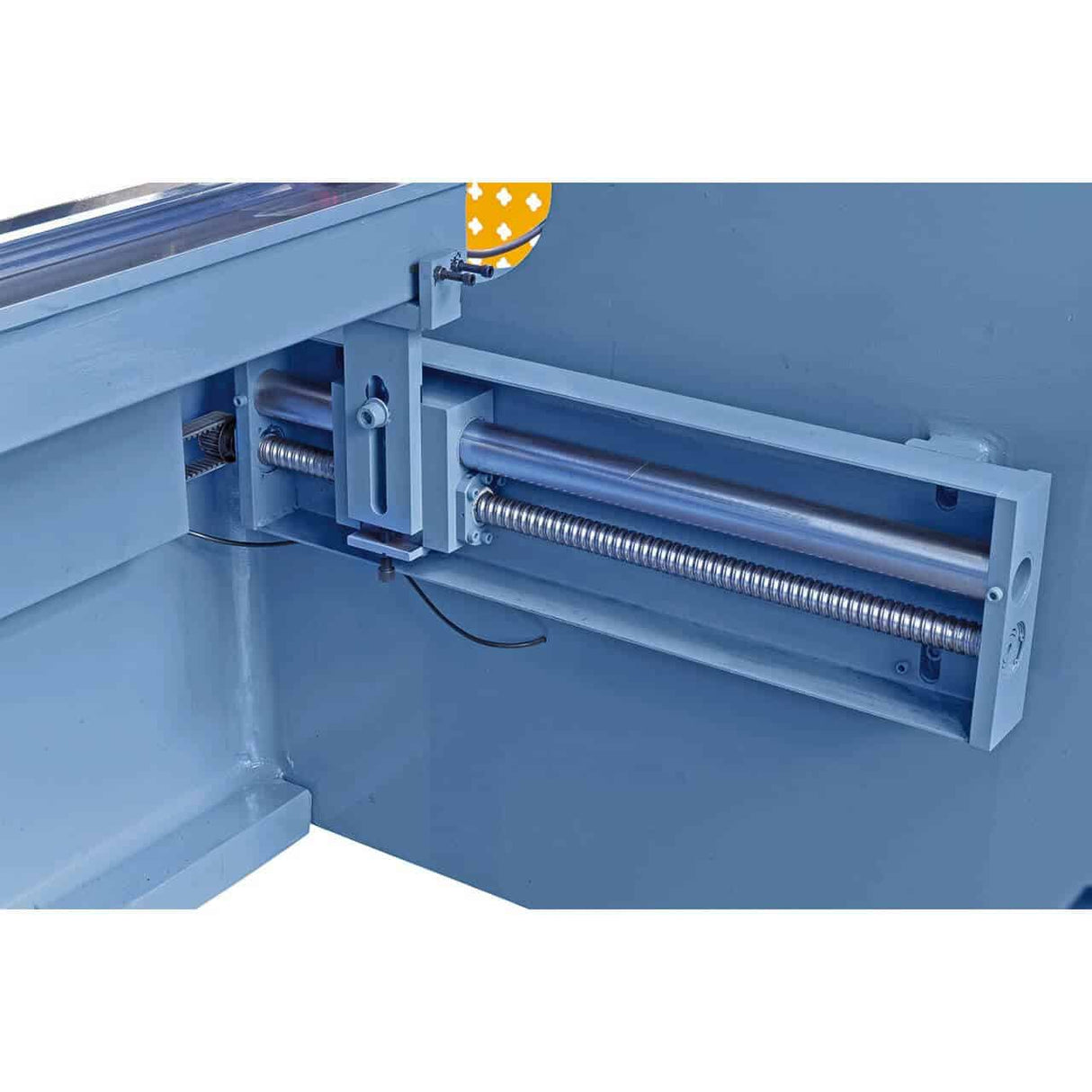

Hochpräziser Kugelgewindetrieb-Anschlag (0–600 mm)
Segmentiertes Oberwerkzeug mit Schnellspannvorrichtung für schnellen Werkzeugwechsel
Unterwerkzeug mit 9 V-förmigen Öffnungen für vielseitige Bearbeitung

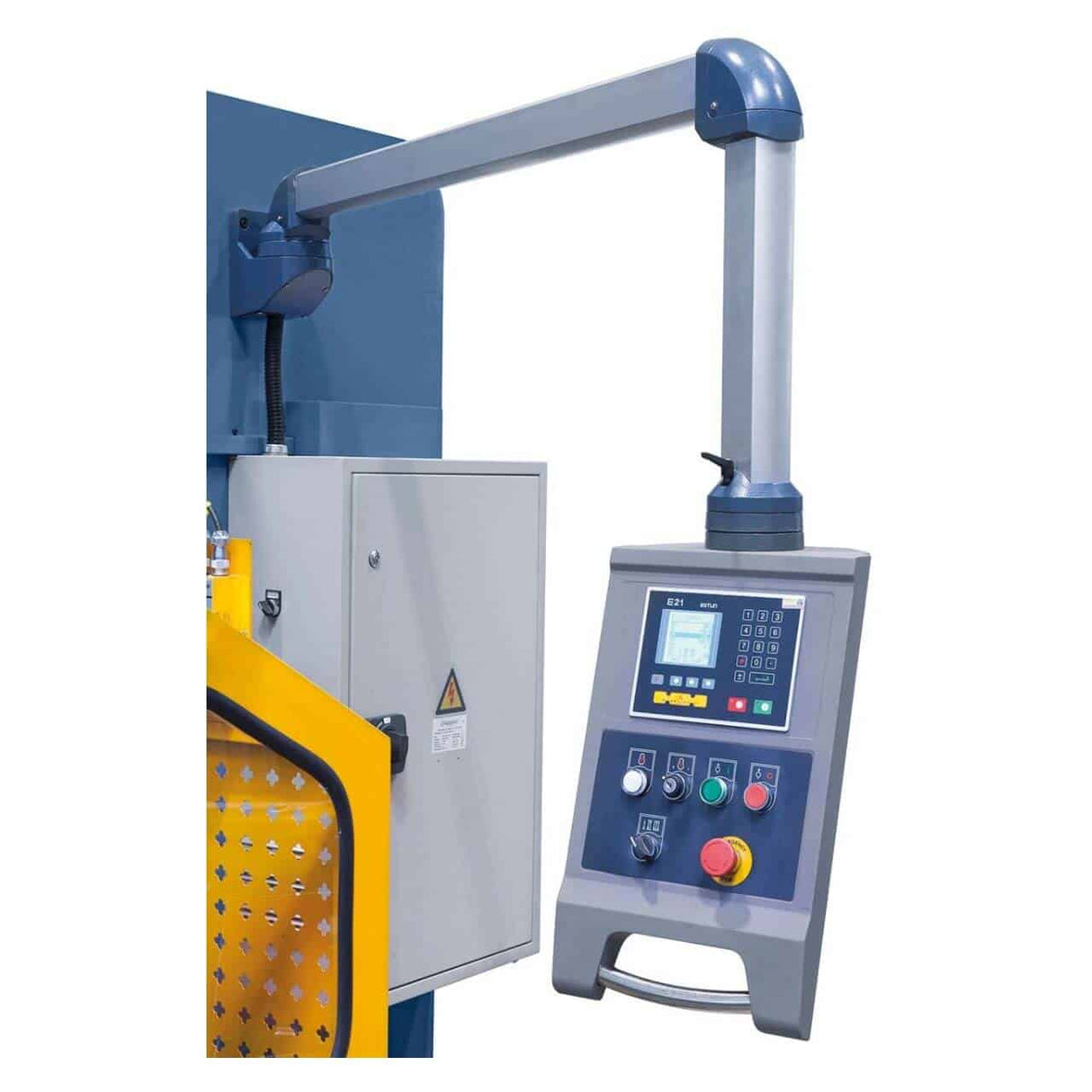

Integrierte, benutzerfreundliche E21S NC-Steuerung
Robuste, professionelle Stahlkonstruktion, stabil und spannungsfrei

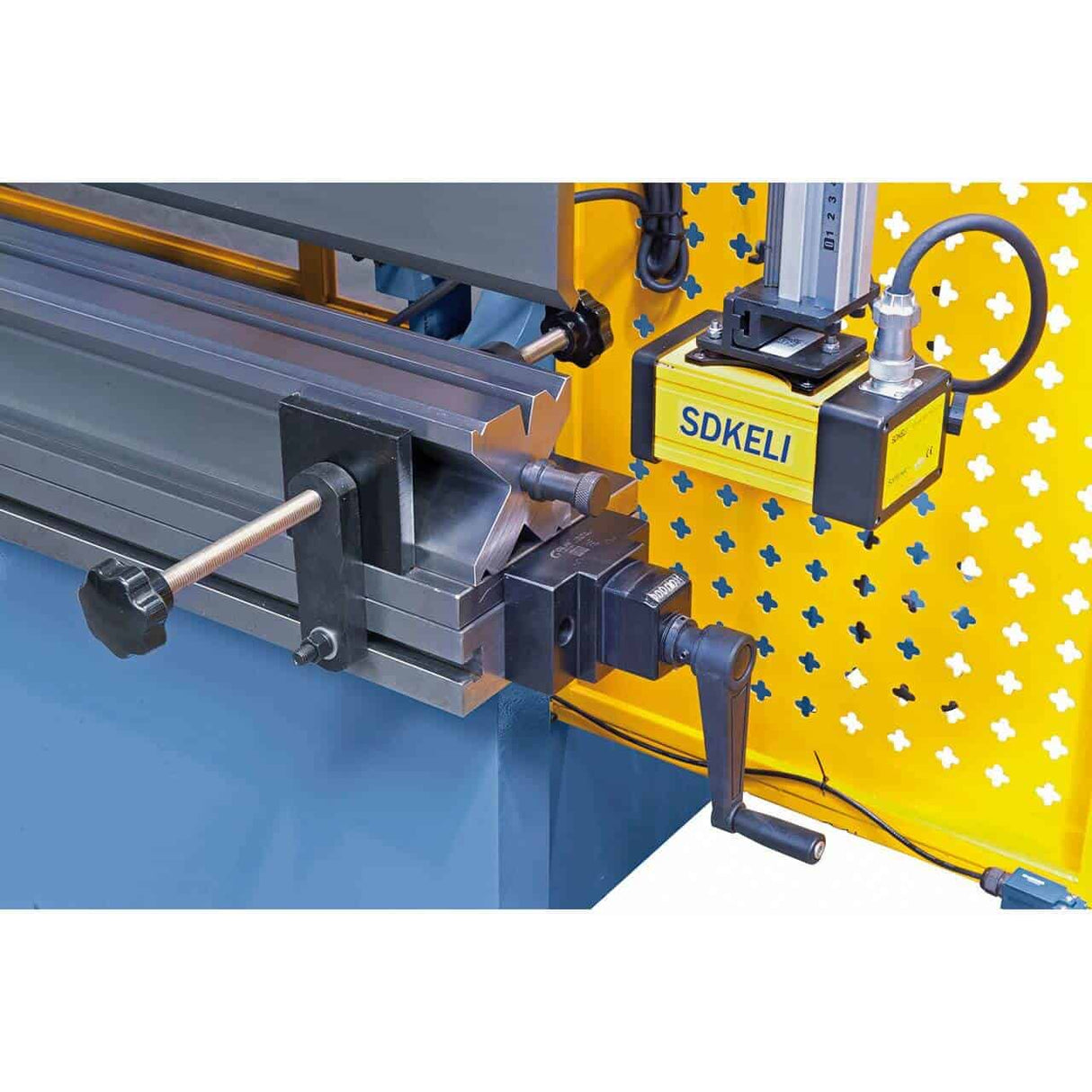

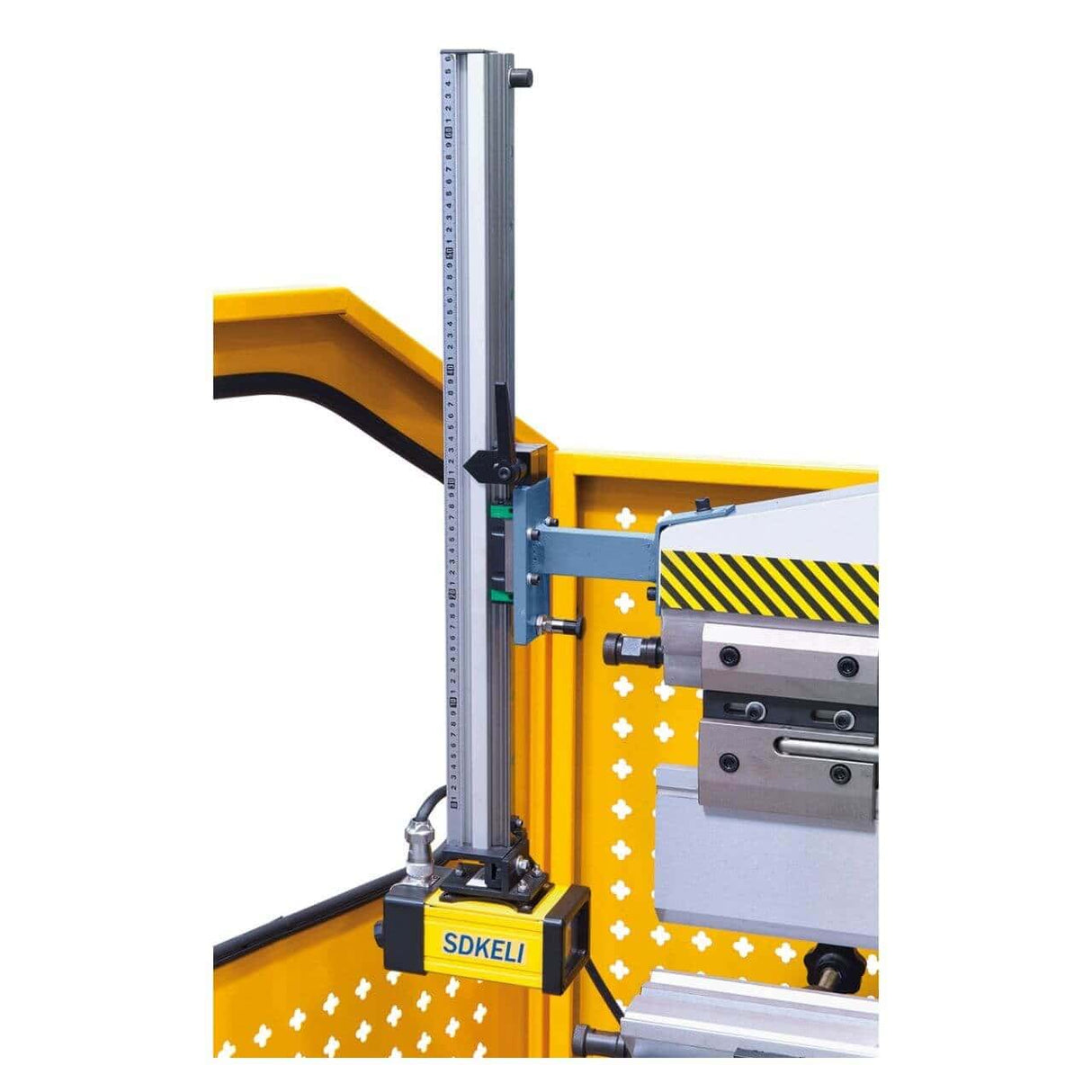

SDKELI Sicherheitssystem, Schutzgitter und Not-Aus-Pedal

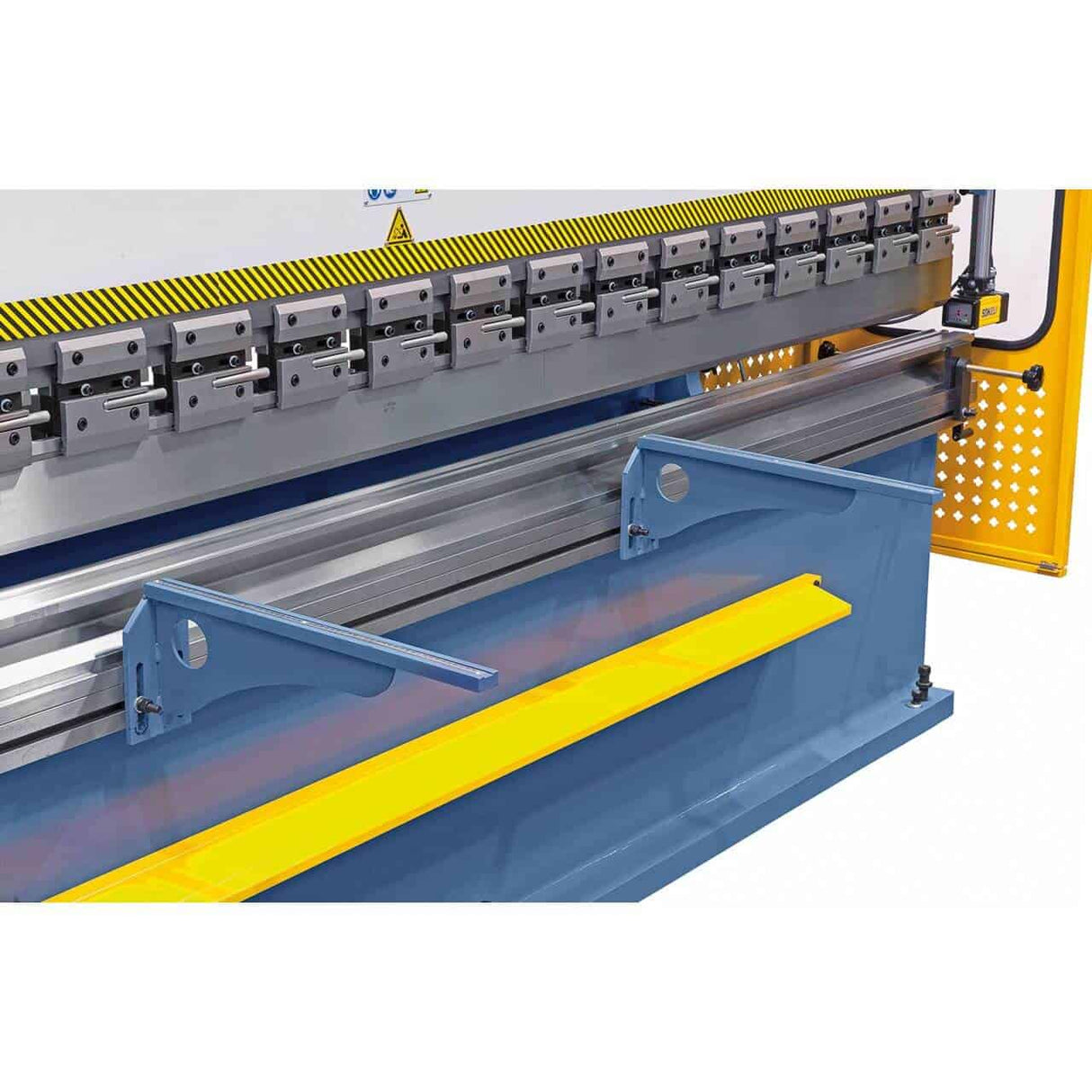

Frontblechstützen im Lieferumfang enthalten

Technische Daten des Tisches Daten

Merkmale	Daten
Biegedruck	125 Tonnen
Effektive Länge	4000 mm
Abstand zwischen den Ständern	3200 mm
Kolbenhub	110 mm
Einstecktiefe	320 mm
Hinterer Anschlag (X-Achse)	0 – 600 mm
Tischbreite	210 mm
Tischhöhe	800 mm
Anfahrgeschwindigkeit	90 mm/s
Biegegeschwindigkeit	8 mm/s
Rücklaufgeschwindigkeit	90 mm/s
Öltankinhalt	320 Liter
Motor Leistung	7,5 kW
Abmessungen (L x B x H)	4600 x 2300 x 2550 mm
Gesamtgewicht	ca. 8300 kg

Lieferumfang
Manuelles Tisch-Ballenzsystem

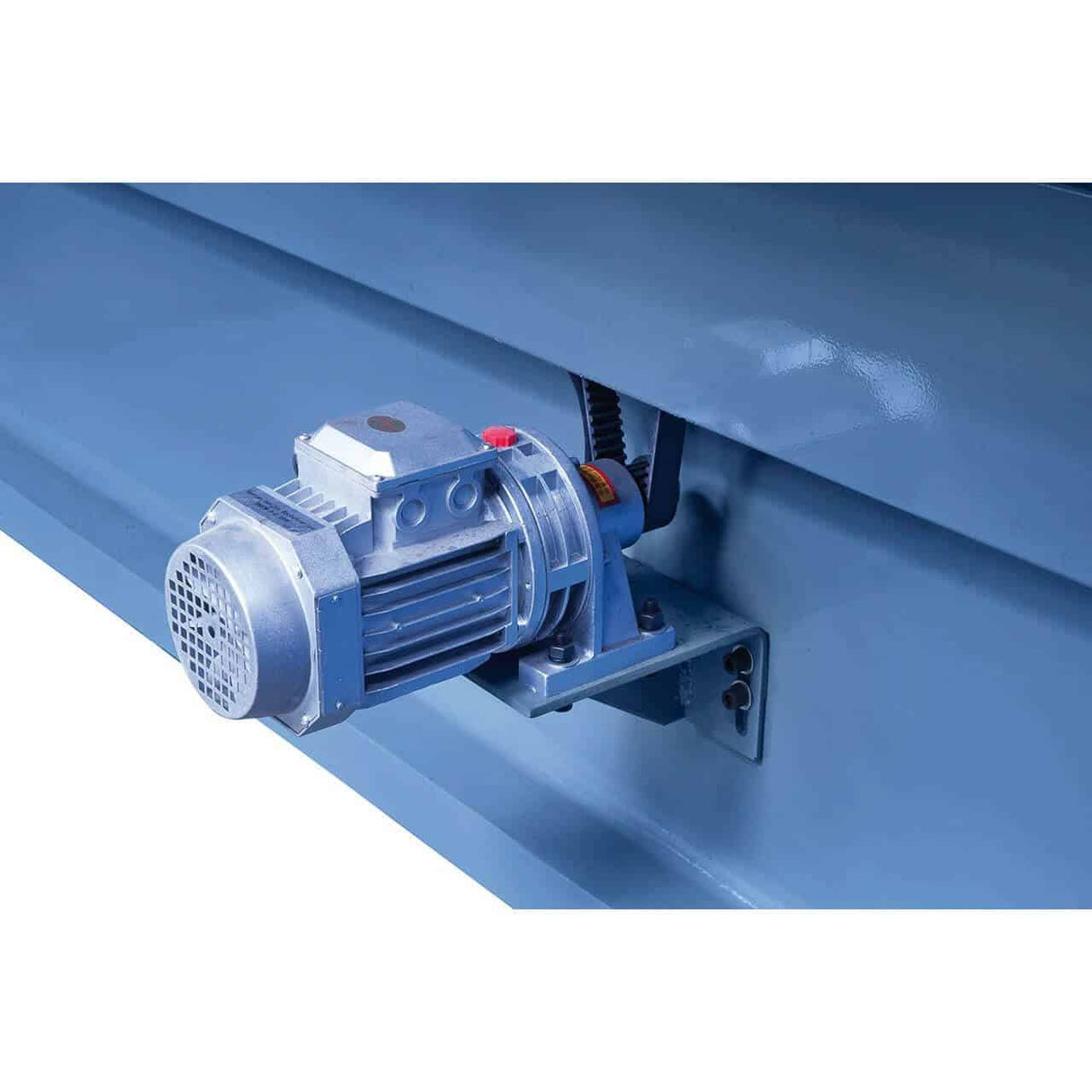

Hinterer Anschlag mit Kugelgewindetrieb

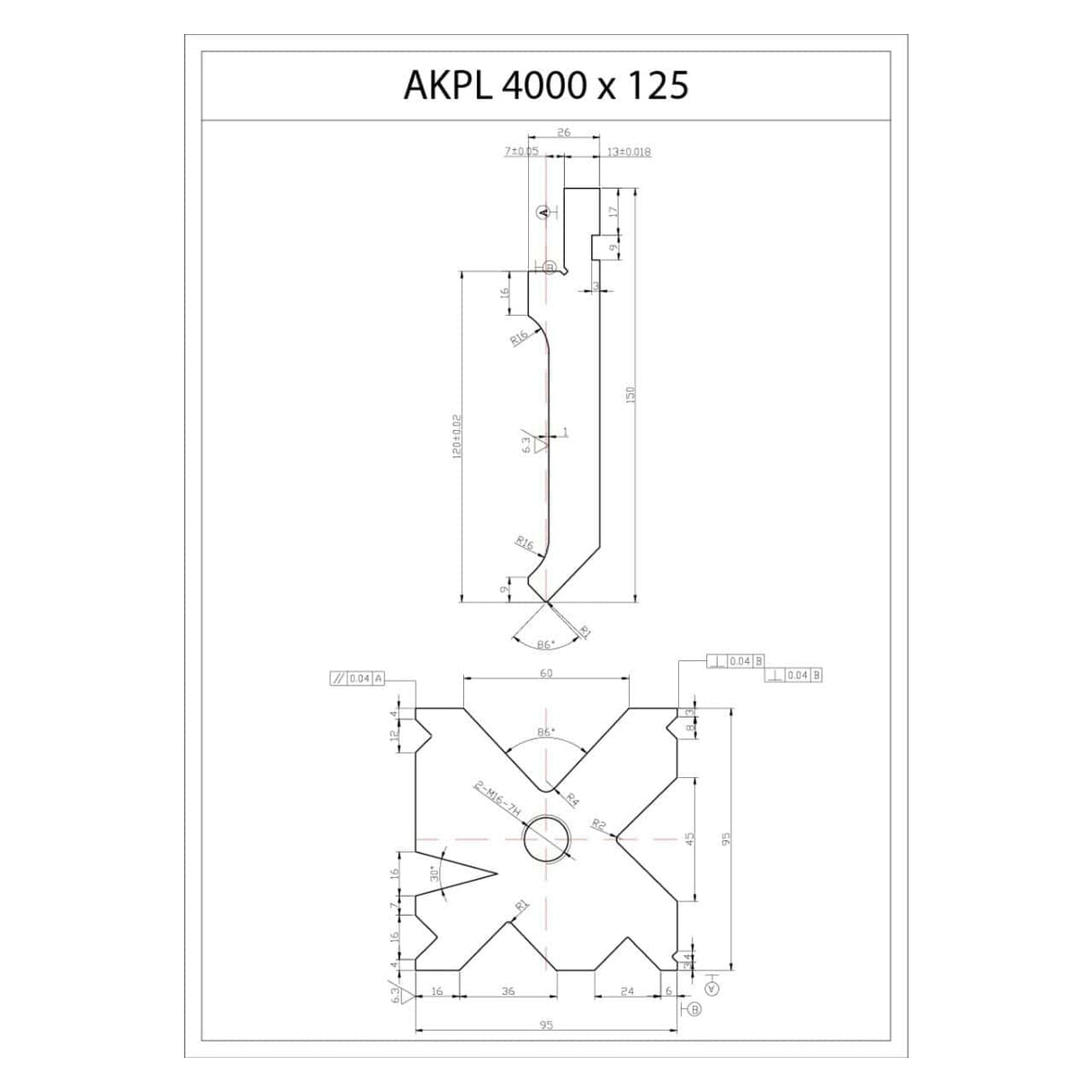

Segmentiertes Oberwerkzeug mit Schnellspannsystem
Unterwerkzeug mit 9 V
Blechträger vorne
E21S NC-Steuerung
Höhenverstellbare Anschlagfinger

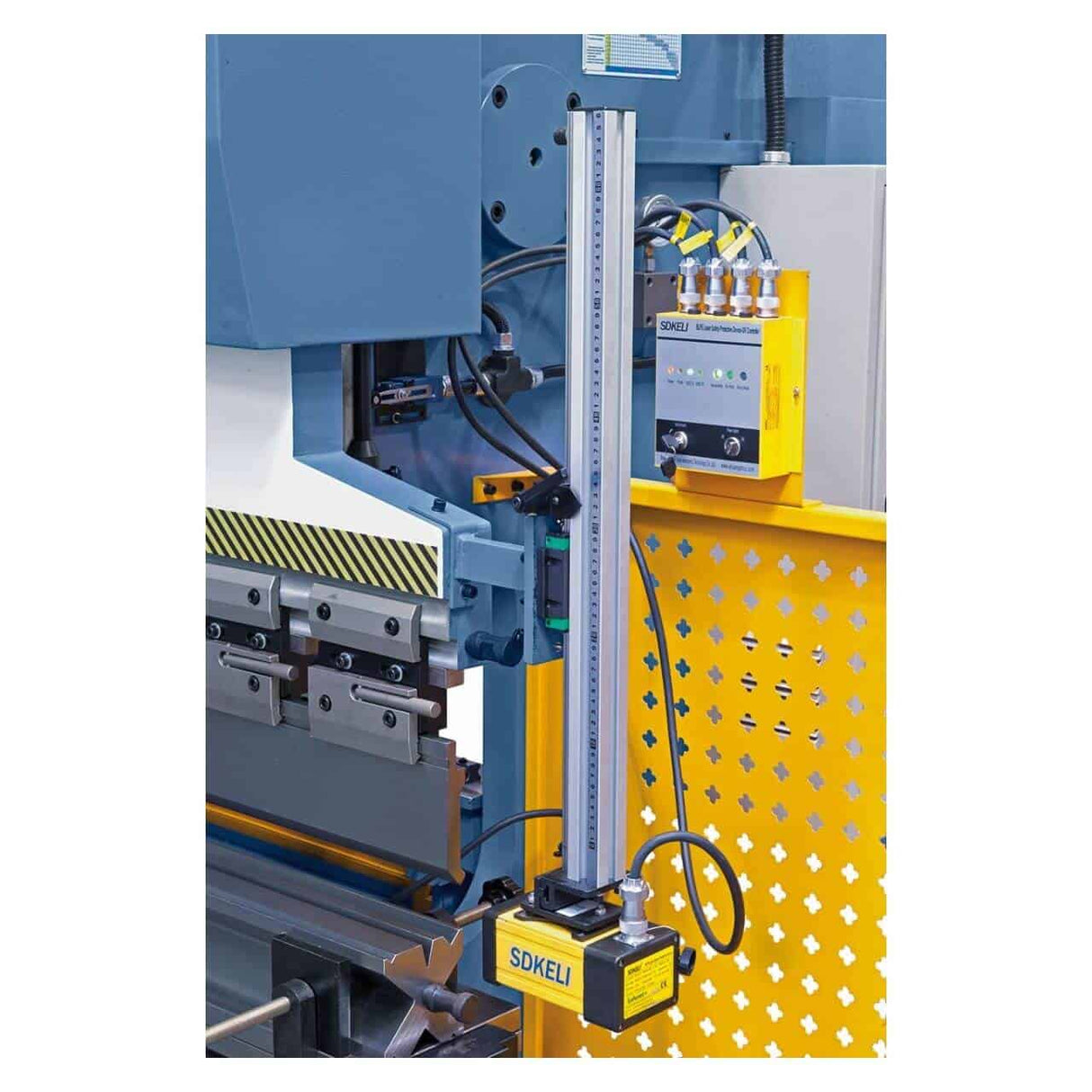

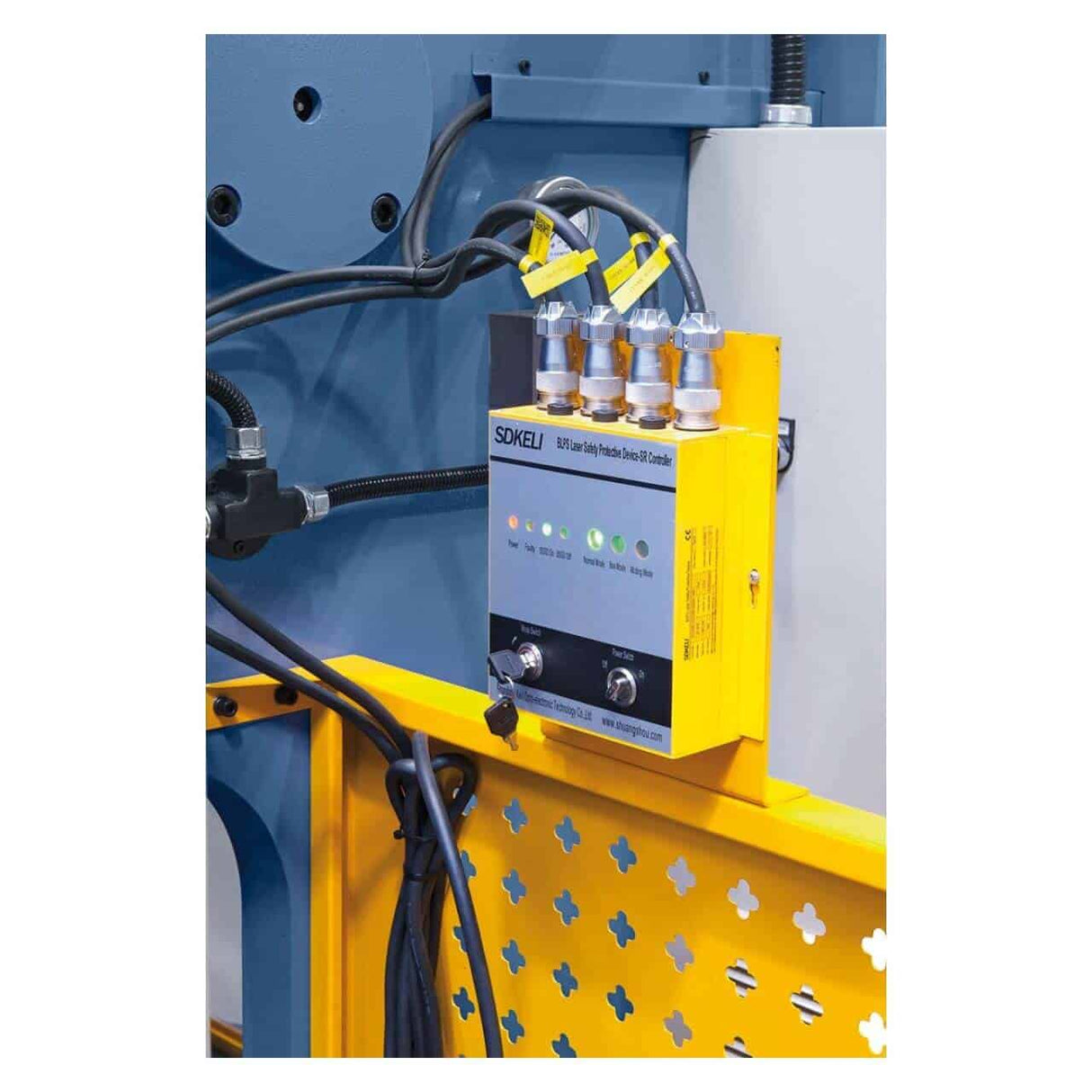

SDKELI Sicherheitssystem

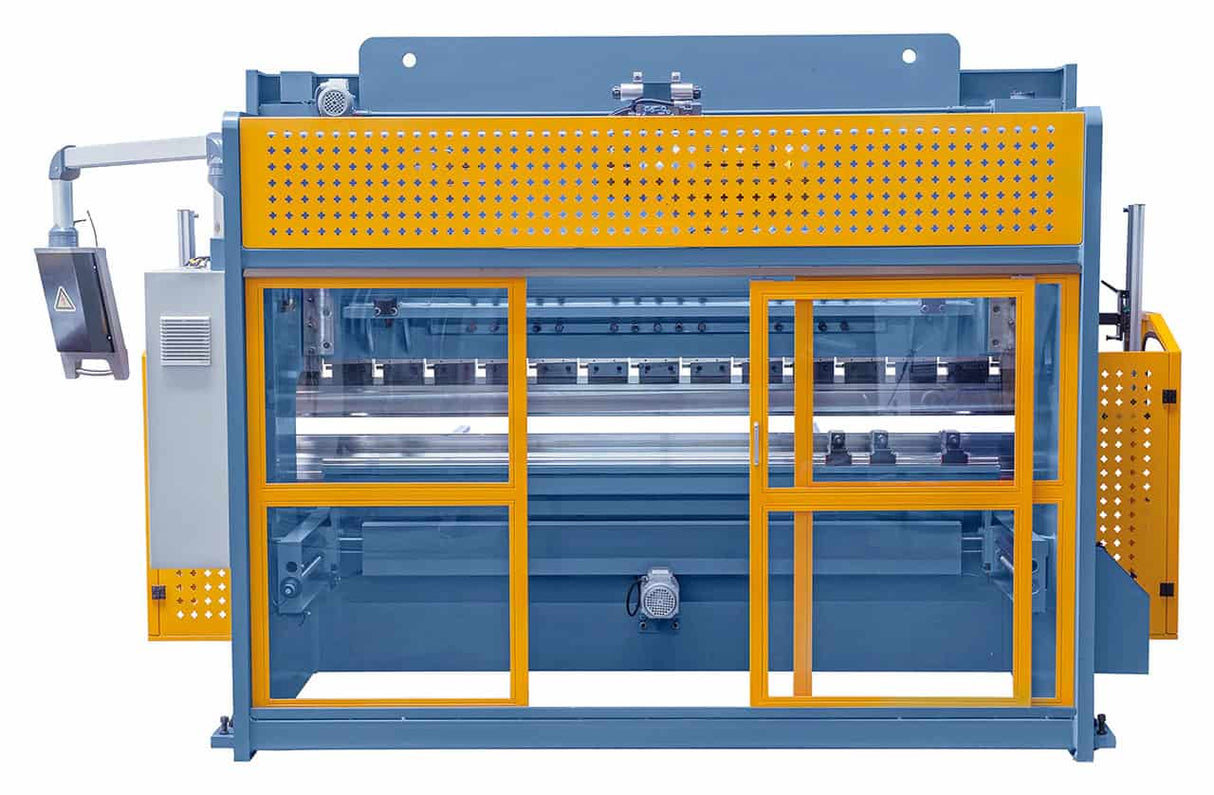

Seitliches Schutzgitter

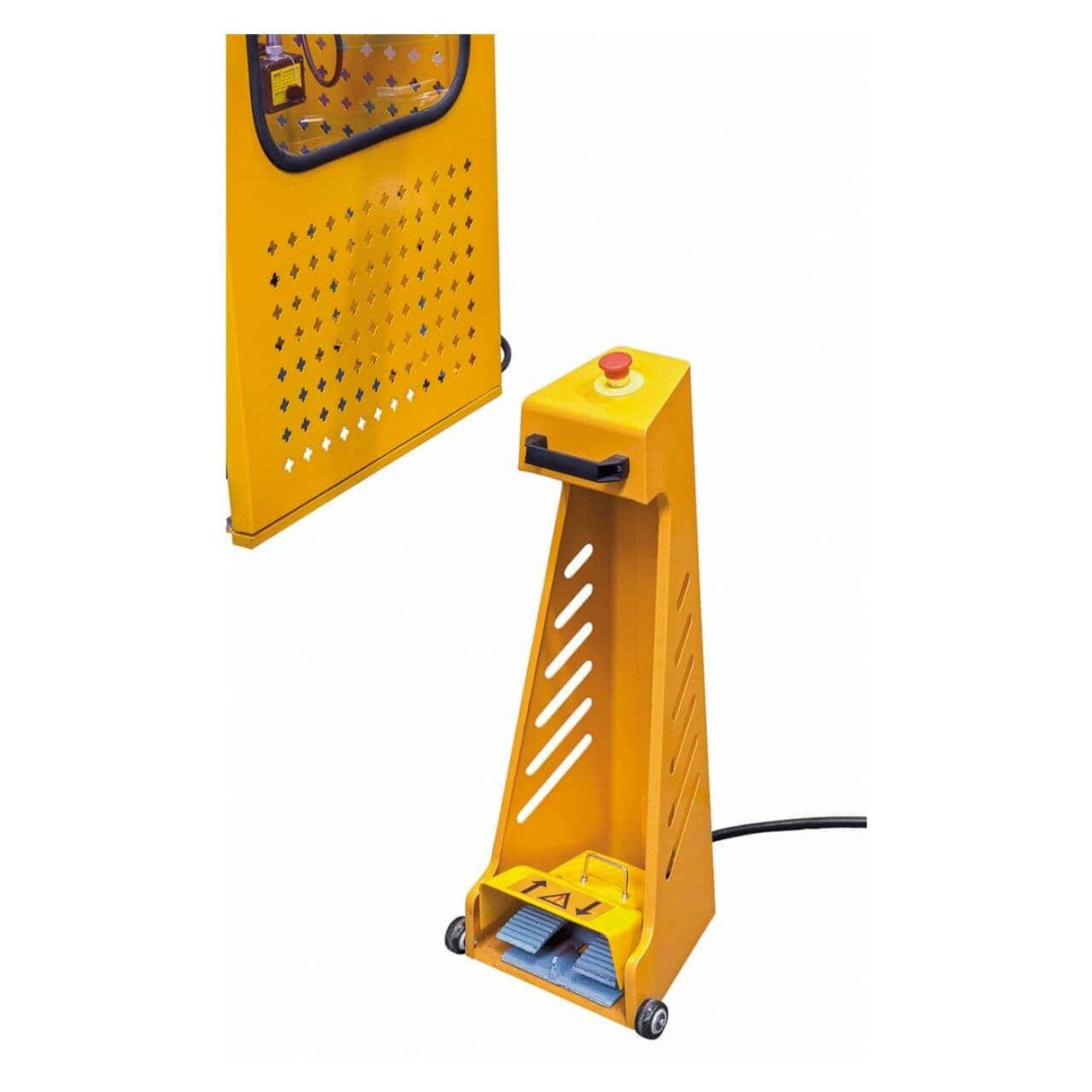

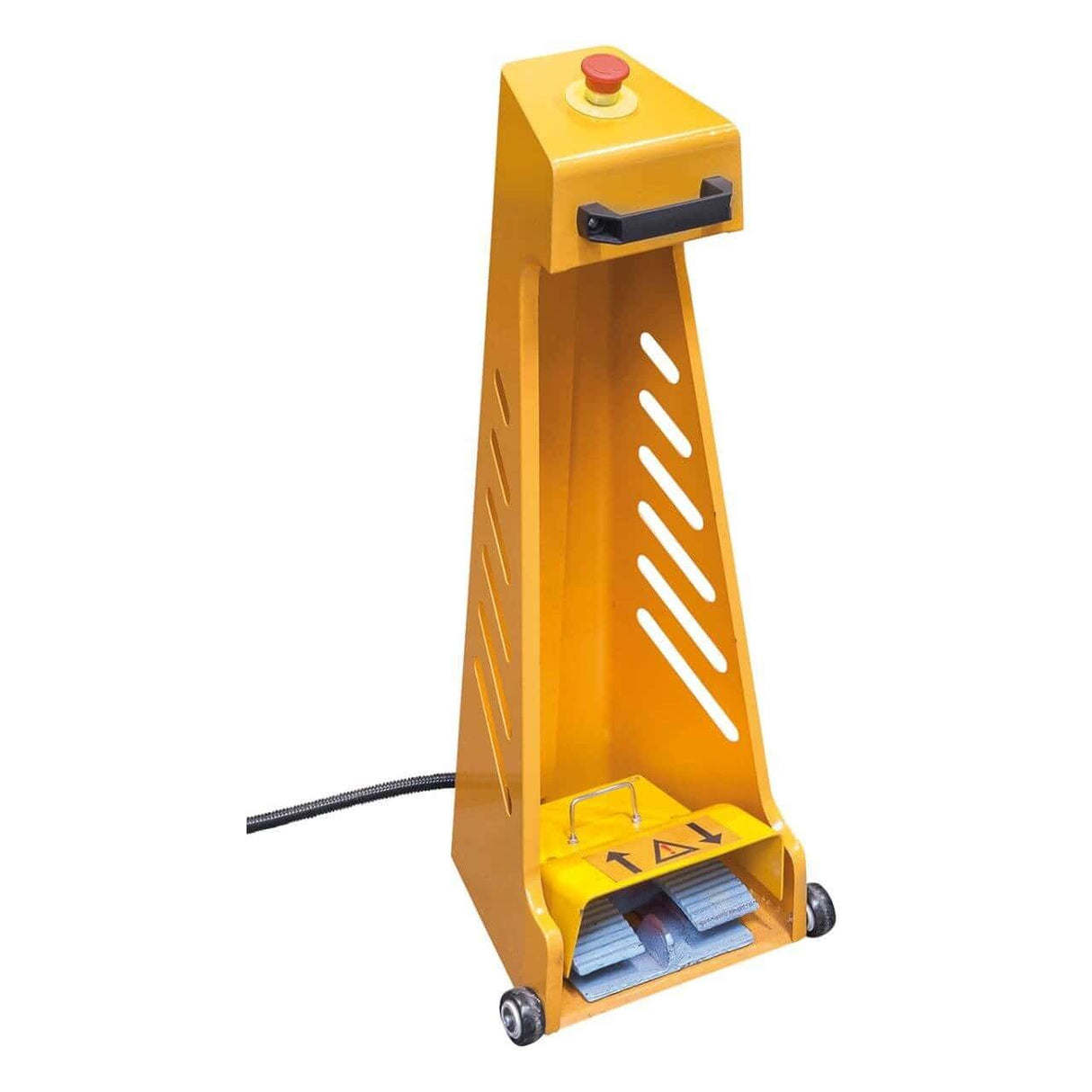

Bedienpedal mit Not-Aus

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Häufig gestellte Fragen

Wie berechnet man die erforderliche Biegekraft?

Grundformel: F (kN) = (8 × Dicke² × Festigkeit × Länge) / Öffnung V. Für S235-Stahl (400 N/mm²) mit V = 8 × Dicke: F ≈ 50 kN/m pro mm Dicke. Beispiel: 2 mm auf 2.000 mm → ca. 200 kN (20 t). Die AKPL sollte mit einer Nennkraft ausgewählt werden, die mindestens 20 % höher ist als die berechnete Kraft. Für andere Materialien oder komplexe Geometrien wenden Sie sich bitte an Krollit.

Was ist die maximale Dicke bei Edelstahl mit der AKPL?

Die Nennkapazität bezieht sich auf Stahl S235 (400 N/mm²). Bei Edelstahl AISI 304 (620 N/mm²) reduziert sich die Kapazität um 35–40 %. Bei Aluminium 5052 (195 N/mm²) erhöht sie sich um 50 %. Informationen zu spezifischen Materialien erhalten Sie bei Krollit.

Sind Stempel und Matrizen mit denen anderer Hersteller austauschbar?

AKPL-Abkantpressen verwenden standardmäßige europäische Stempelaufsätze (Wila/Wilson-Werkzeuge). Die Kompatibilität mit Werkzeugen anderer Hersteller muss im Einzelfall geprüft werden. Für korrekte Spannkräfte und maximale Sicherheit empfiehlt sich die Verwendung von Original-Bernardo-Stempeln und -Matrizen. Informationen zur Verfügbarkeit spezifischer Werkzeuge erhalten Sie bei Krollit.

Ist der Hinteranschlag motorisiert oder manuell?

Das hängt von der Ausführung ab. Die Basismodelle der AKPL-Maschinen verfügen über einen manuellen Hinteranschlag mit Schraubverstellung. Die Versionen mit integrierter NC-Steuerung haben einen motorisierten Hinteranschlag, der automatisch von der Maschine positioniert wird. Die genauen Spezifikationen finden Sie im technischen Datenblatt des jeweiligen Modells.

Sind Ersatzteile und Service verfügbar?

Originale Bernardo-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Unser Kundenservice ist auf Italienisch verfügbar.
