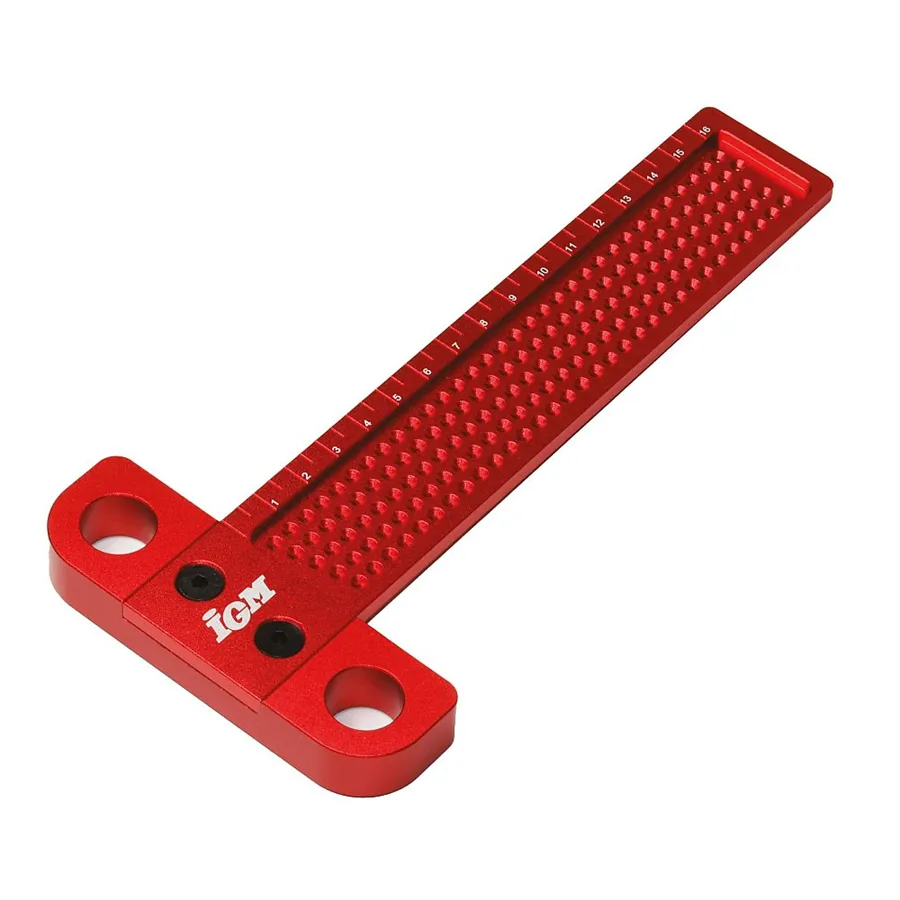

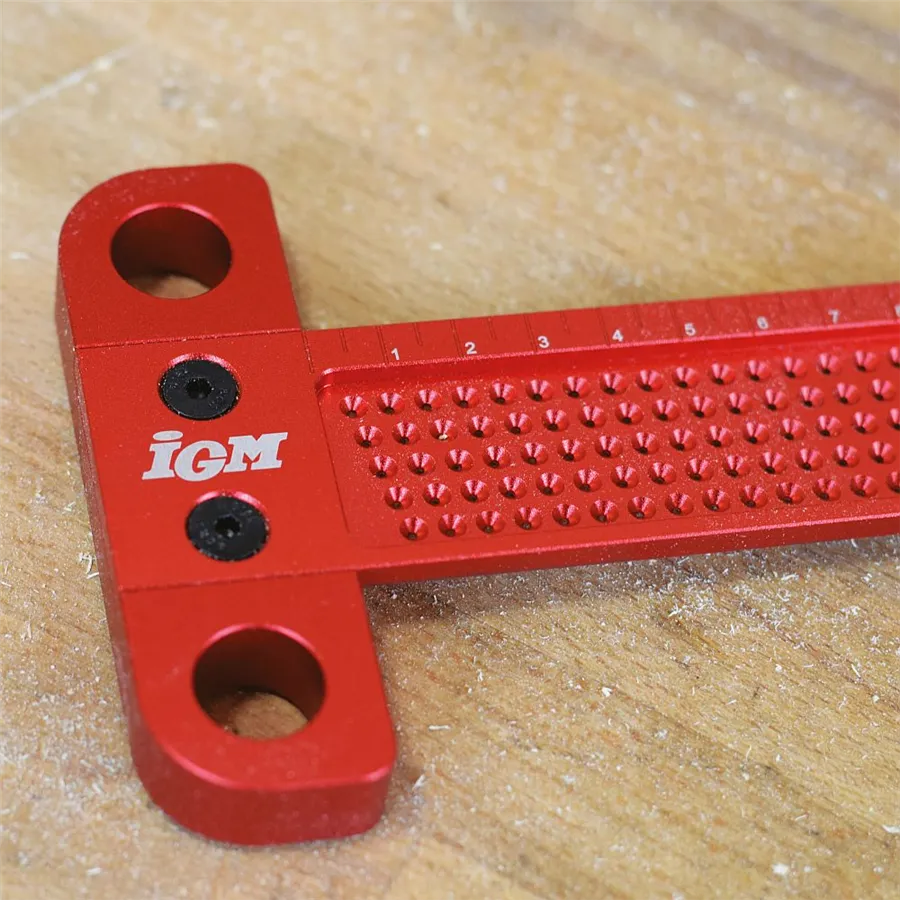

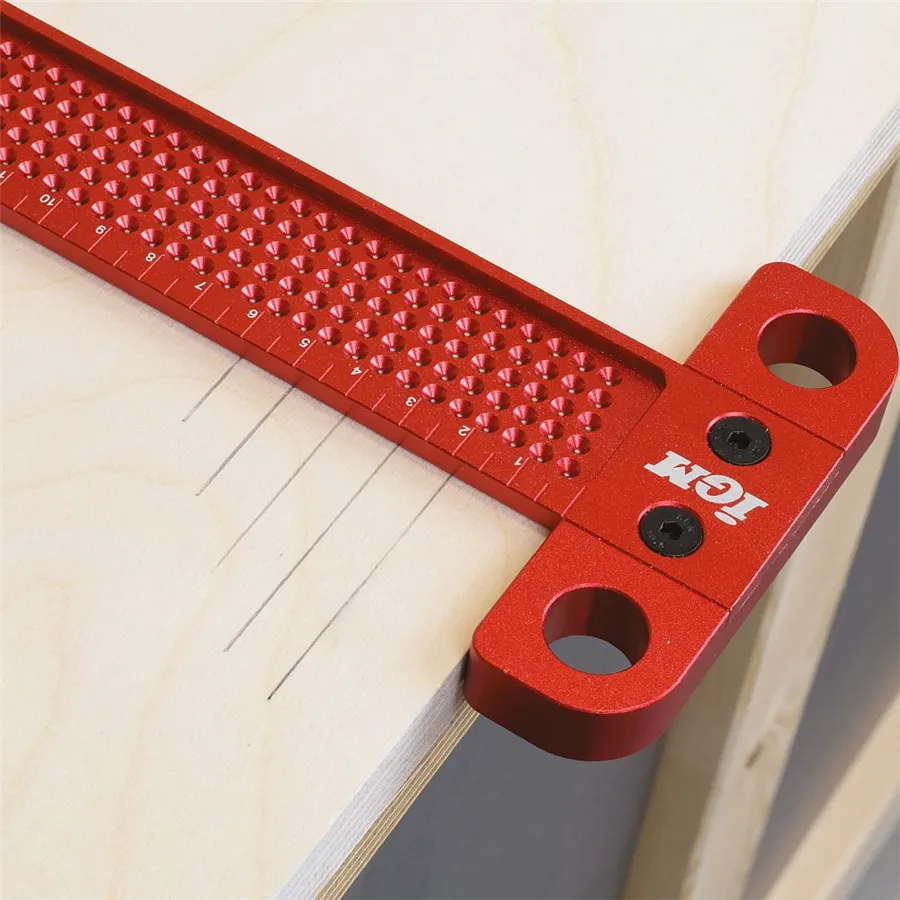

Das IGM-Markierungs-T-Lineal ist ein professionelles T-Lineal aus Duraluminiumlegierung mit Markierungslöchern im Abstand von 1 mm zum Markieren von Linien parallel zur Plattenkante von 5 mm bis 160 oder 260 mm. Erhältlich in zwei Größen: 160-mm-Skala (Gesamtlänge 200 mm) und 260-mm-Skala (Gesamtlänge 300 mm). Vertrieb in Italien durch Krollit, offizieller IGM-Vertriebspartner seit 2007.
- Material: Korrosionsbeständige Aluminiumlegierung (Duraluminium)
- Markierungslöcher: alle 1 mm
- Paralleler Markierungsbereich für Version 160: 5 bis 160 mm vom Rand
- Paralleler Markierungsbereich für Version 260: 5 bis 260 mm vom Rand
- Abmessungen für Version 160: 200 x 98 x 14 mm
- Abmessungen für Version 260: 300 x 98 x 14 mm
- Skala mit Markierungen alle 5 mm
- Kompatibel mit 0,5–1 mm Minen
Für wen ist die Markierung gedacht? T-Nut
| Profil |
Kompatibilität |
Muster |
| Schreiner und Tischler |
Geeignet |
Die Löcher im Abstand von 1 mm ermöglichen das millimetergenaue Anzeichnen paralleler Linien an Platten- und Brettkanten, ohne dass ein separater Winkel benötigt wird. |
| Bauzimmerer |
Geeignet |

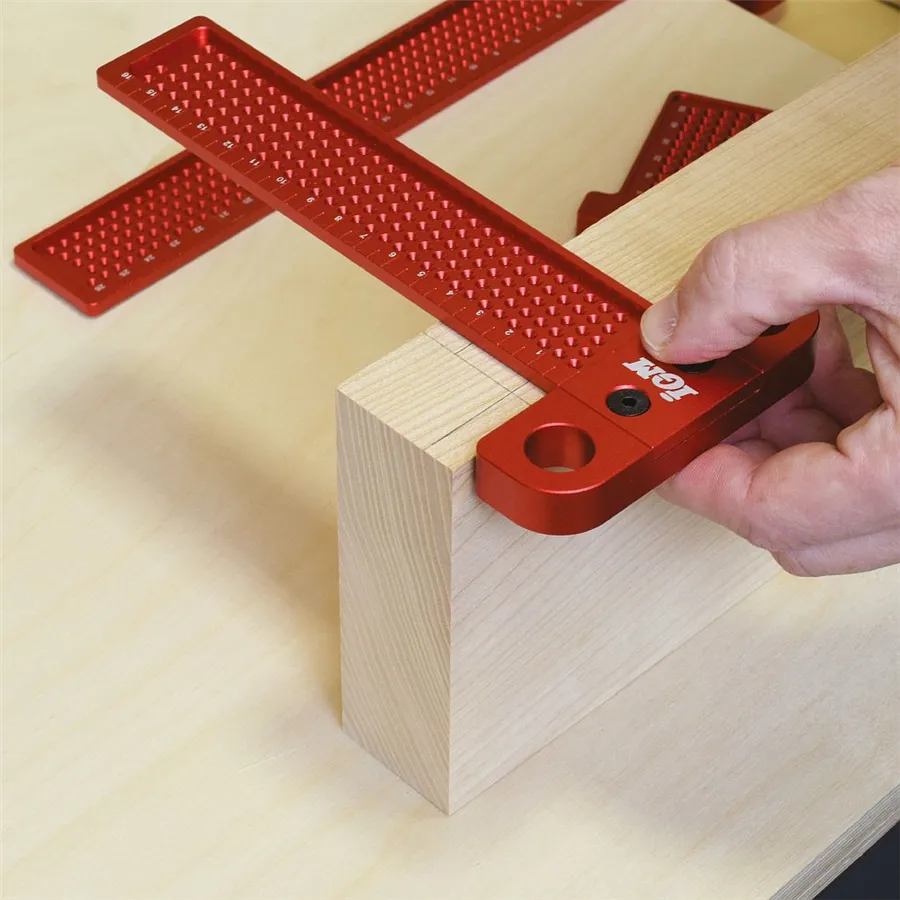

Die T-Nut gleitet entlang der Werkstückkante und hält beim Anzeichnen einen rechten Winkel. Die 260-mm-Version deckt Trägerquerschnitte bis zu 260 mm ab.
|
| Bearbeitung mit Toleranzen unter 0,5 mm
| Nicht spezifiziert
| Die Genauigkeit hängt vom Anschlussdurchmesser (0,5–1 mm) ab; für hochpräzise Markierungen ist ein zertifiziertes Messgerät erforderlich.
|
Nicht geeignet für: Markierungen auf gekrümmten oder unebenen Oberflächen, bei denen der T-Anschlag nicht reibungslos an der Kante entlanggleiten kann.
Technische Daten
| Material |
Aluminiumlegierung (Duraluminium) |
| Oberfläche |
Eloxiert, korrosionsbeständig |
| Abmessungen Version 160 |
200 × 98 × 14 mm |
| Abmessungen Version 260 |
300 × 98 × 14 mm mm |
| Maßstab 160 |
5–160 mm vom Rand |
| Maßstab 260 |
5–260 mm vom Rand |
| Lochabstand |
1 mm |
| Skalenmarkierungen |
Alle 5 mm |
| Kompatible Messspitzen |
0,5–1 mm |
Häufig gestellte Fragen
Was ist der Unterschied zwischen den Versionen 160 mm und 260 mm? Wie zeichnet man mit dem Markierungs-T-Lineal parallele Linien?

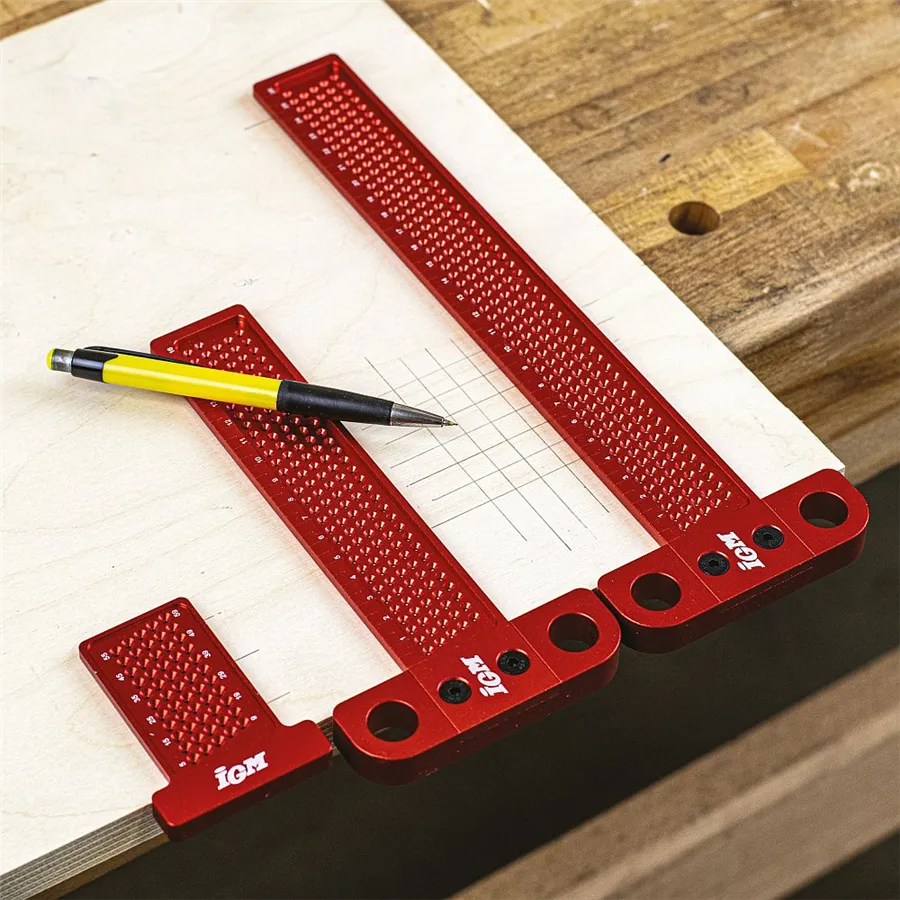

Die Version 160 hat eine Skala von 5 bis 160 mm und eine Gesamtgröße von 200 x 98 x 14 mm; die Version 260 hat eine Skala von 5 bis 260 mm und eine Gesamtgröße von 300 x 98 x 14 mm. Die Version 260 wird für Platten und Bretter mit einer Breite von mehr als 160 mm empfohlen, z. B. für Küchenarbeitsplatten oder Möbelplatten.
Wie zeichnet man mit dem Markierungs-T-Lineal parallele Linien?

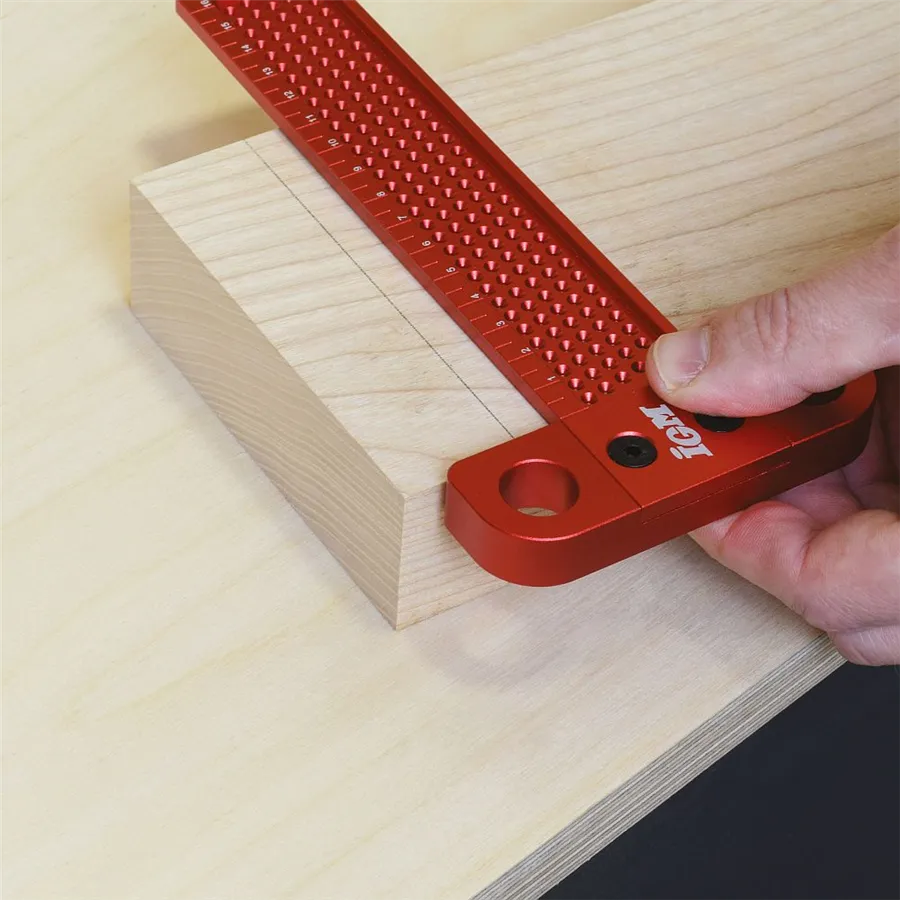

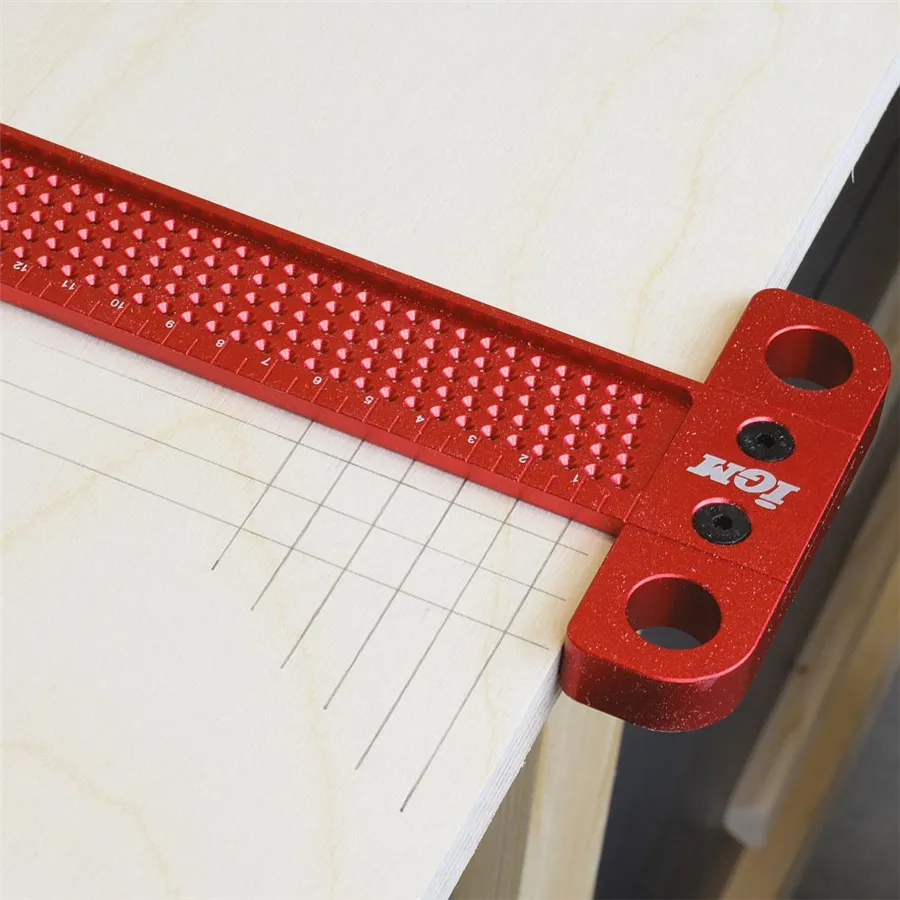

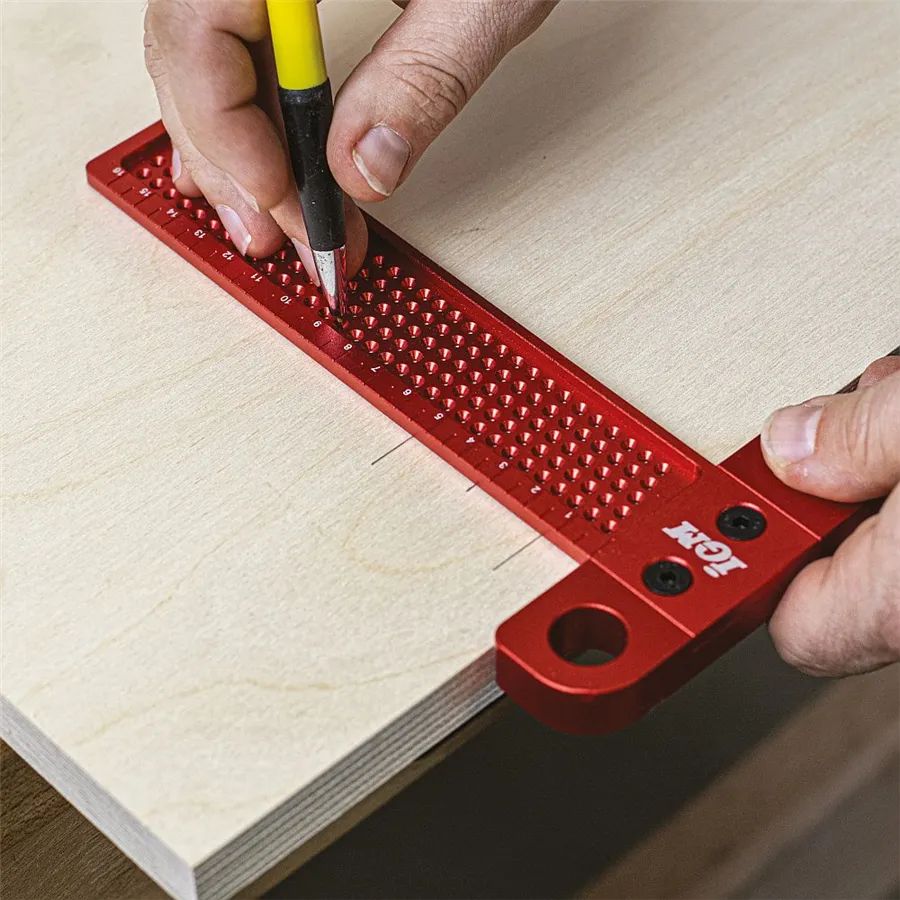

Legen Sie das T-Lineal an die Kante der Platte an, führen Sie die Spitze des Messdrahts in die Öffnung ein, die dem gewünschten Abstand entspricht, und schieben Sie das Lineal entlang der Kante, während der Messdraht in der Öffnung bleibt. Das Ergebnis ist eine Linie parallel zur Kante mit einer maximalen Abweichung entsprechend dem Minendurchmesser (0,5–1 mm).
Funktioniert das Markierungs-T-Lineal auch als 90°-Winkel?

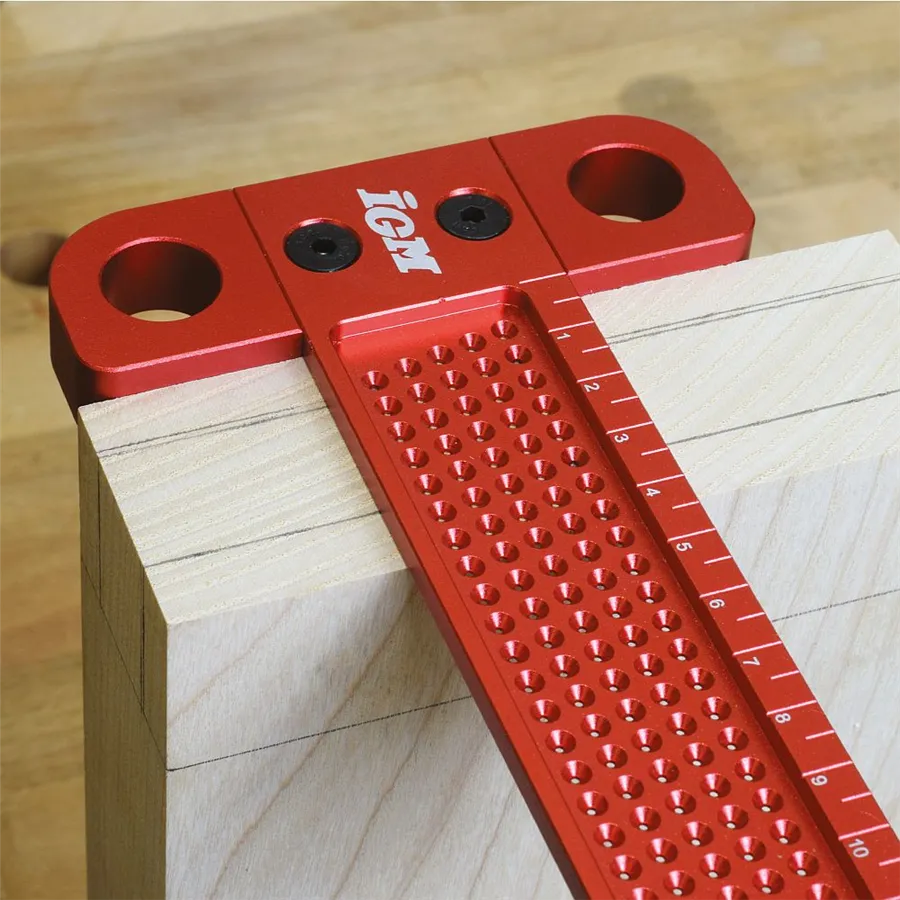

Ja. Der T-Anschlag gewährleistet einen rechten Winkel zwischen Lineal und Werkstückkante und ermöglicht so das Zeichnen von Linien senkrecht zur Kante sowie parallelen Linien. Er ersetzt jedoch keinen Winkel zum Messen von Winkeln ungleich 90°.
Welche Minen sind mit den Markierungslöchern kompatibel?
Die Löcher sind für Minen mit einem Durchmesser von 0,5 bis 1 mm ausgelegt, dem Standard für Tusche- und Druckbleistifte. Minen mit einem Durchmesser von mehr als 1 mm passen nicht in die Löcher und beeinträchtigen die Markierungsgenauigkeit.
Ist das Markierungs-T-Lineal mit einer Zollskala erhältlich?
Nein. Die Skala ist nur in Millimetern angegeben, mit Markierungen alle 5 mm und Löchern alle 1 mm. Eine Version mit imperialen Maßeinheiten ist nicht verfügbar.
