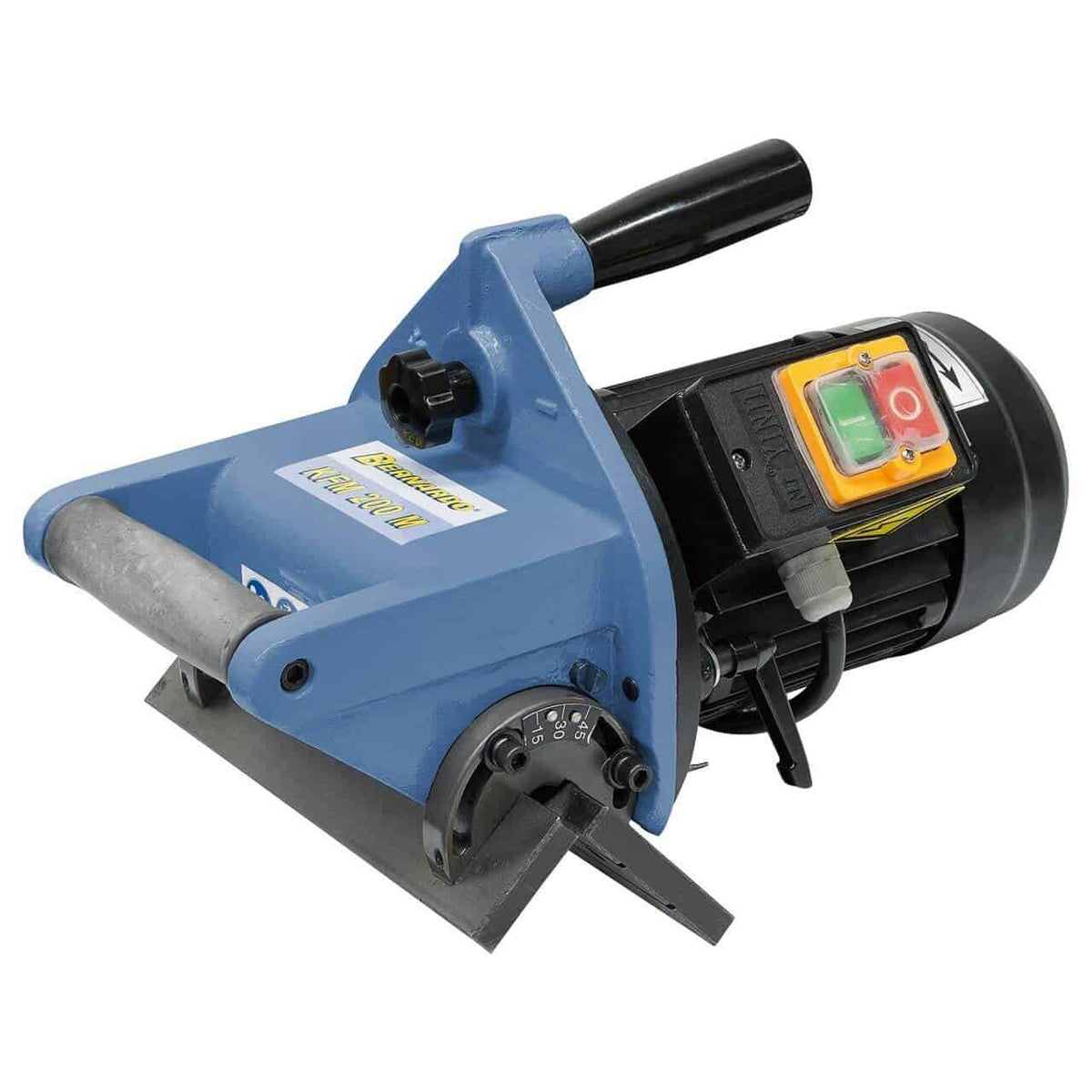

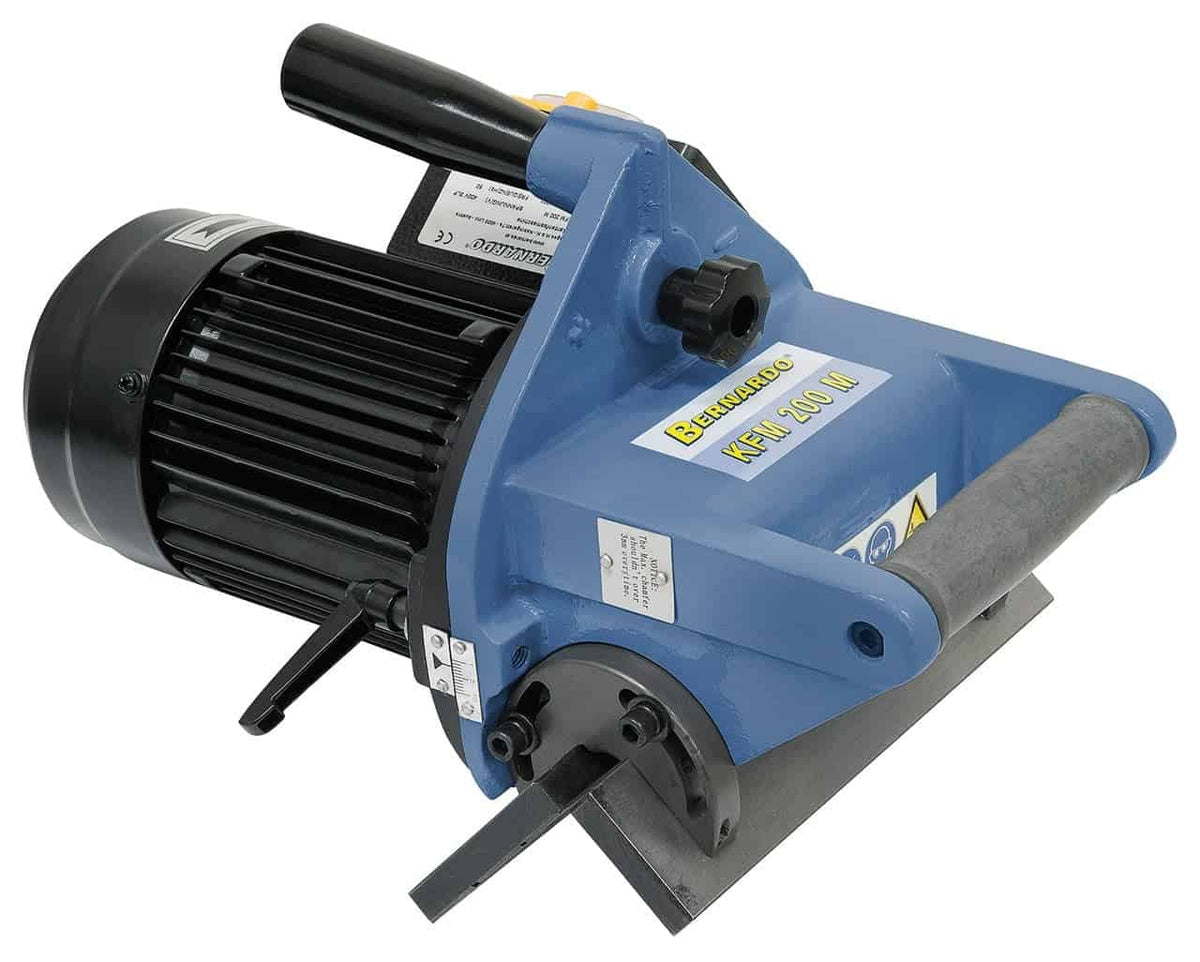

Die tragbare Fasenmaschine Bernardo KFM 200 M bietet eine Fasenbreite von bis zu 10 mm bei 45°, einen Winkelverstellbereich von 15° bis 45°, eine 200 mm Führungsschiene für optimale Stabilität, einen 0,55 kW Drehstrommotor (400 V) und eine Drehzahl von 2.800 U/min. Sie ist für die Vorbereitung von Schweißnähten an Blechen, Trägern und Stahlprofilen mit 90°-Flächen konzipiert. Gewicht: 11 kg. Hergestellt in Österreich, Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Schrägbreite bei 45°: bis zu 10 mm
-

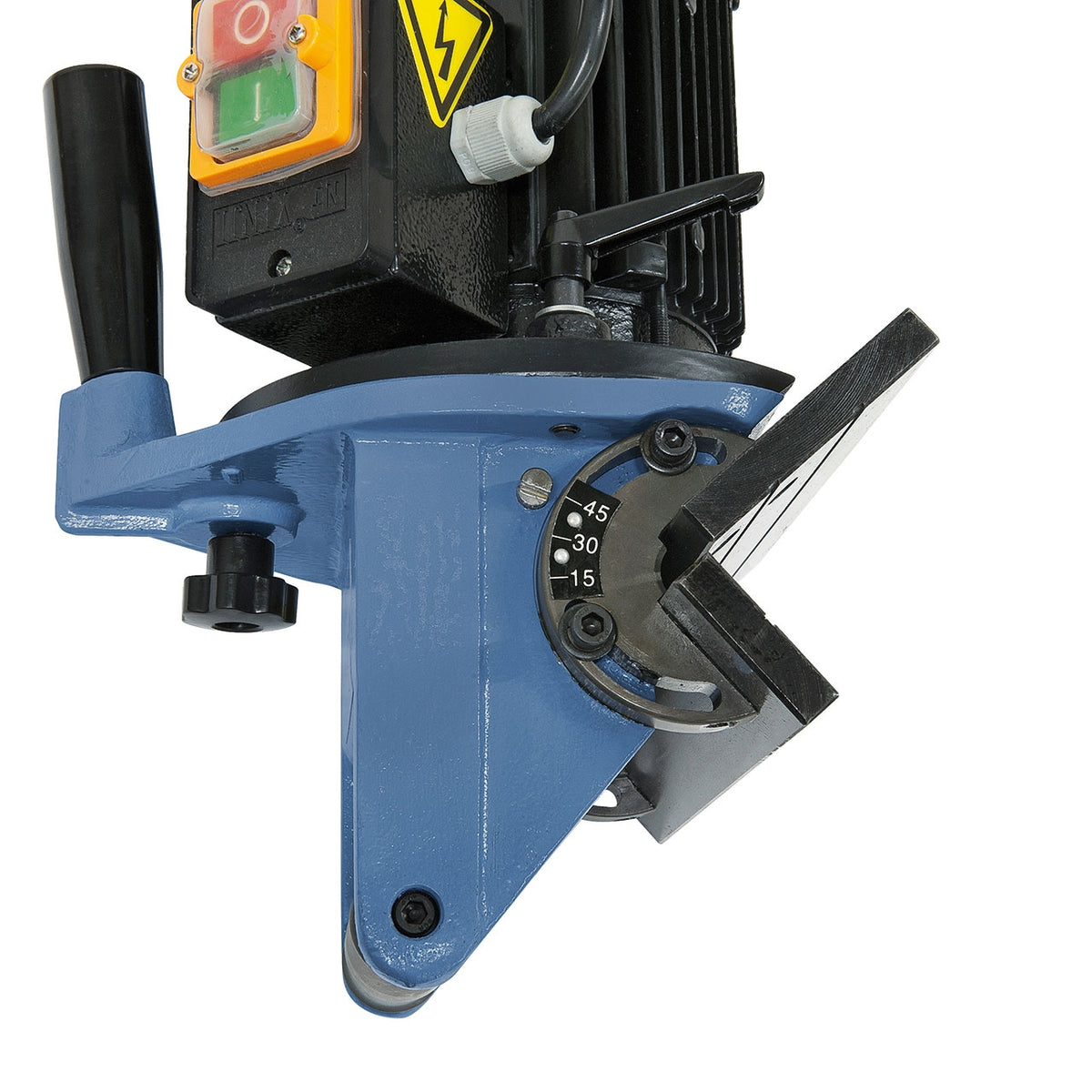

Schrägwinkelverstellung: 15° – 45°
-
Führungsschiene: 200 mm
-
Drehzahl: 2.800 U/min
-
Motor: 0,55 kW – 400 V Drehstrom
-
Gewicht: ca. 11 kg
Wer nutzt die KFM 200 M und wofür?

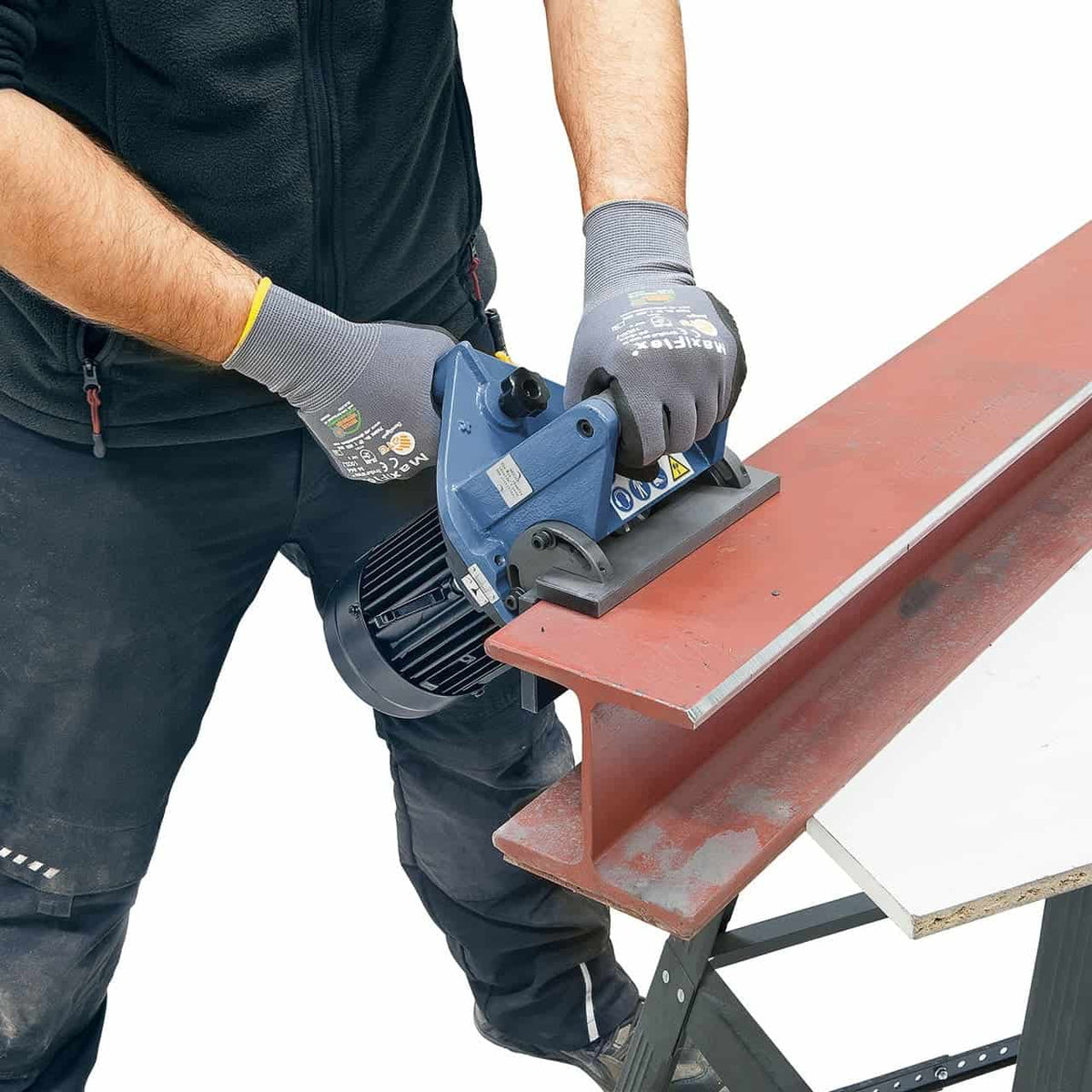

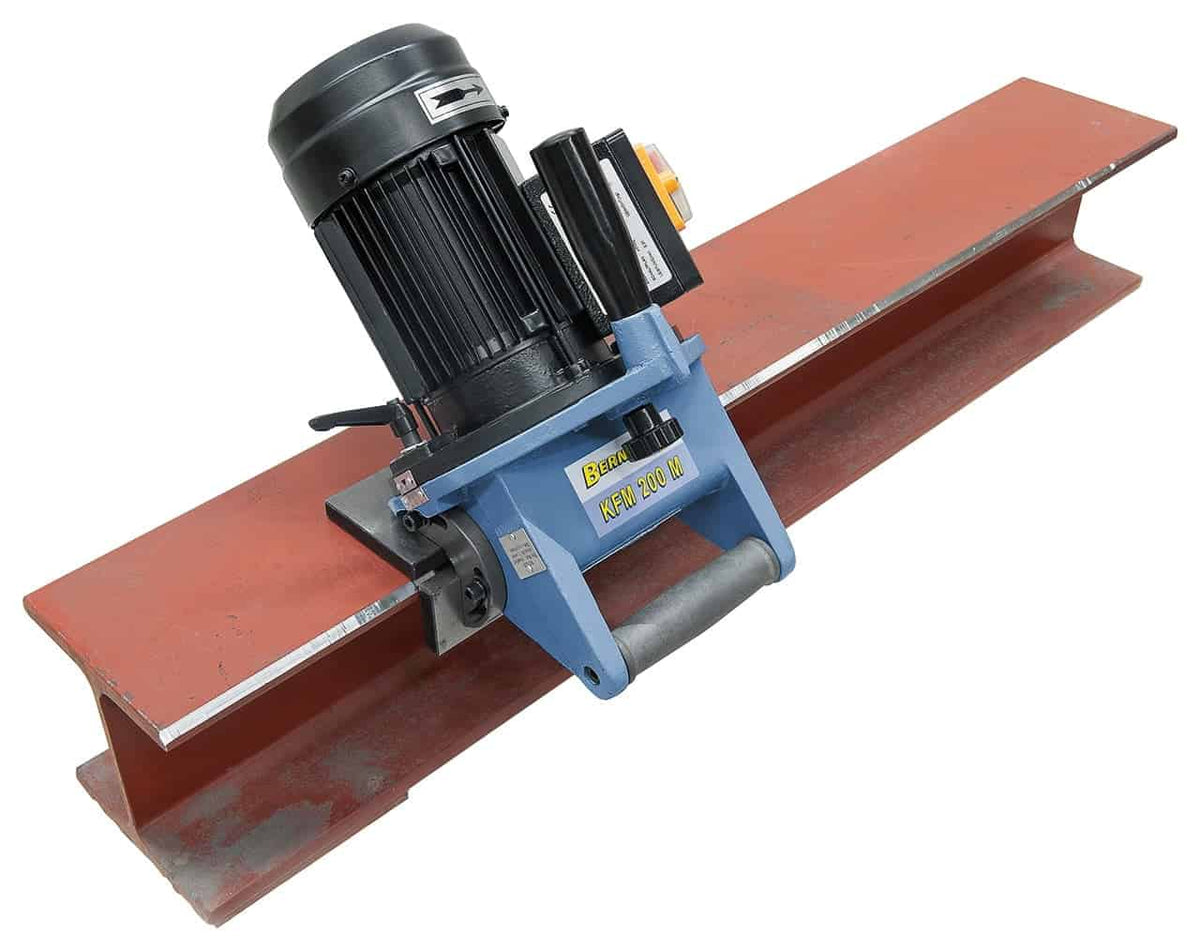

Die Bernardo KFM 200 M / 400V ist eine professionelle, tragbare Fasenmaschine zur Vorbereitung von Schweißnähten an Stahlblechen, Trägern und Profilen mit 90°-Flächen. Die 200 mm lange Linearführung ermöglicht ein stabiles und wiederholgenaues Gleiten des Fräskopfes und erzeugt so gleichmäßige Fasen über lange Strecken ohne die für freihändige Fasenmaschinen typischen Unebenheiten oder Kanten. Die Winkelverstellung von 15° bis 45° erlaubt die Anpassung der Fasengeometrie an die jeweilige Schweißart: offene Winkel für Vollschweißungen, geschlossene Winkel für Zusatzschweißungen. In Kundenwerkstätten wird Krollit von Metallverarbeitungsbetrieben, Stahlbauunternehmen, Werften und Reparaturwerkstätten eingesetzt, die präzise Fasen an Werkstücken bis zu 10 mm Breite benötigen.
Ihre Position im Bernardo-Sortiment
Die KFM 200 M ist sowohl als 400-V-Drehstromversion (dieses Modell) als auch als 230-V-Wechselstromversion erhältlich. Die technischen Daten sind identisch; lediglich die Stromversorgung ist unterschiedlich. Die 400-V-Version ist aufgrund ihres konstanteren Motordrehmoments für den professionellen Dauereinsatz vorzuziehen; die 230-V-Version ist die optimale Wahl für Werkstätten ohne Drehstromanschluss. Innerhalb des Bernardo-Anfasmaschinen-Sortiments positioniert sich die KFM 200 M im professionellen Bereich für die Vorbereitung von Schweißnähten an leichten bis mittelgroßen Metallteilen. Darunter befindet sich die KFM 100 K (Freihandbetrieb, Fasen bis 4 mm) für die schnelle Nachbearbeitung; darüber liegen industrielle Anfasmaschinen mit Fasenbreiten über 15 mm und Führungsschienen bis zu 500 mm. Für die meisten Schreinereien, die regelmäßig Schweißarbeiten durchführen, ist die KFM 200 M die Standard-Vorbereitungsmaschine.
...
Krollit Logistik und Support
Bernardo wird innerhalb von 5–9 Werktagen versendet (7 Tage in Süditalien). Mit einem Gewicht von 11 kg wird die Maschine in einem Transportkoffer verschickt und kann von einer Person getragen werden. Original Bernardo Ersatzeinsätze, Schleifscheiben und Zubehör sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Italienischer Kundenservice ist verfügbar.
Für wen ist die KFM 200 M geeignet?
| Profil |
Kompatibilität |
Grund |
| Begeisterter Hobbybastler |
Nicht empfohlen |
Maschinengröße für die professionelle Schweißnahtvorbereitung. Aufgrund der Kosten und des 400-V-Drehstromanschlusses ist die Maschine für Hobbyzwecke ungeeignet. |
| Metallbearbeitung / Professioneller Schmied |
Empfohlen |
Fasen bis 10 mm bei 45° mit einstellbarem Winkel. Die Maschine ist für die Standard-Schweißnahtvorbereitung ausgelegt. Die Führungsschiene gewährleistet Wiederholgenauigkeit.
|
| Schwerindustrielle Fertigung |
Geeignet |
Für Fasen mit einer effektiven Breite von über 10 mm oder Führungsschienen über 200 mm empfehlen wir industrielle Fasenmaschinen mit größerem Hub und leistungsstärkeren Motoren.
|
Nicht geeignet für: Fasen unter 1 mm Breite (die Maschine ist für Schweißnahtvorbereitungsfasen ausgelegt, nicht für die Feinbearbeitung; siehe KFM 100 K); Werkstücke mit gekrümmten Oberflächen oder Winkeln ungleich 90° (erfordern freihändige Fasenmaschinen); Werkstätten ohne 400-V-Drehstromanschluss (wählen Sie KFM 200 M / 230 V).
Fasenkapazität
| Spezifikation |
Wert |
| Fasenbreite bei 45° |
10 mm |
| Fasenwinkelverstellung |
15° – 45° |
| Führungsschienenlänge |
200 mm |
Drehzahl und Motor
| Spezifikation |
Wert |
| Drehzahl Drehzahl |
2.800 U/min |
| Motorleistung |
0,55 kW |
| Stromversorgung |
400 V – 50 Hz – Drehstrom |
Abmessungen und Gewicht
| Spezifikation |
Wert |
| Maschinenabmessungen (B × T × H) |
370 × 250 × 230 mm |
| Netto Gewicht |
ca. 11 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Standardausrüstung
- 200-mm-Führungsschiene
- Fräskopf
- Hartmetall-Wendeschneidplatten
- Werkzeugsatz
Häufig gestellte Fragen Fragen
Kann ich Fasen mit einer Breite von mehr als 10 mm in mehreren Durchgängen herstellen?
Theoretisch ja, aber die Ausrichtung zwischen den einzelnen Durchgängen ist entscheidend und führt zu optisch unregelmäßigen Ergebnissen. Für Fasen mit einer Breite von mehr als 10 mm sollten Sie industrielle Fasenmaschinen mit größerer Nennbreite in Betracht ziehen.
Die Genauigkeit der 200-mm-Führungsschiene ist für einen einzelnen Durchgang bis zu 10 mm optimiert. Mehrere Durchgänge erfordern eine manuelle Nachjustierung, die ohne Mikroschritte selten zu gleichmäßigen Ergebnissen führt. Für Werften und die Schwerfertigung mit breiten Schweißnähten sind industrielle Fasenmaschinen mit einer Nennbreite von bis zu 25–30 mm in einem Arbeitsgang erhältlich.
Details
Zusammenfassung: Deckt die Winkeleinstellung von 15°–45° alle Schweißnahtarten ab?
Sie deckt die allermeisten Standardschweißungen ab: V-Schweißung bei 60° (30° x 2 Fasen), X-Schweißung bei 60° (30° x 2 doppelseitige Fasen), Y-Schweißung und K-Schweißung. Bei Sonderschweißungen mit spezifischen Winkeln ist die erforderliche Geometrie zu prüfen.
Fasenwinkel von 30°–37,5° (erreicht durch einseitige 30°–37,5°-Einstellung) sind beim Konstruktionsschweißen von Standardstählen am gebräuchlichsten. Schweißnähte mit engen Taschen (Winkel unter 15°) oder offenen Taschen (Winkel über 45°) erfordern spezielle Ausrüstung oder spezielle Fräser.
Was ist der Unterschied zwischen der KFM 200 M / 400V und / 230V?
Sie sind bis auf die Stromversorgung identisch: 400V Drehstrom bzw. 230V Wechselstrom. Gleiche Kegelschnittspezifikationen, Gewicht, Abmessungen und 0,55-kW-Motor.
Die 400V-Drehstromversion bietet ein gleichmäßigeres Motordrehmoment bei Dauerbetrieb und eine bessere Wärmeableitung bei intensiven Zyklen. Die 230V-Wechselstromversion ist die richtige Wahl für Werkstätten ohne Drehstromanschluss: nahezu identische Leistung bei intermittierendem Betrieb. Für Werkstätten, die beide Varianten nutzen können, ist die 400V-Version vorzuziehen.
Kann ich auch gekrümmte Oberflächen bearbeiten?
Nein. Die 200-mm-Führungsschiene ist für ebene, 90°-Flächen ausgelegt. Auf gekrümmten Oberflächen gleitet die Maschine nicht reibungslos, was zu einer ungleichmäßigen Fase führt.
Für die Bearbeitung gekrümmter Oberflächen (Behälter, Tanks, Rohrprofile) werden Freihand-Fasenmaschinen wie die KFM 100 K benötigt, bei denen der Bediener Druck und Vorschubgeschwindigkeit manuell steuert. Die KFM 200 M ist speziell für Platten und Träger mit konstantem Querschnitt und ebenen Oberflächen konzipiert.
Wie lange halten Hartmetall-Wendeschneidplatten?
Im professionellen Einsatz zur Schweißnahtvorbereitung halten Wendeschneidplatten 100 bis 300 Laufmeter Fasen an Baustahl, bevor sie gedreht oder ausgetauscht werden müssen.
Die Standzeit hängt von der Fasenstärke (10 mm verschleißen 3- bis 4-mal schneller als 3 mm), dem Material (Edelstahl reduziert die Standzeit um 40–50 %) und der Vorschubgeschwindigkeit ab. Für stark beanspruchte Bereiche empfiehlt es sich, einen Vorrat an Wendeschneidplatten vorzuhalten. Original Bernardo-Ersatzwendeschneidplatten sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt.
