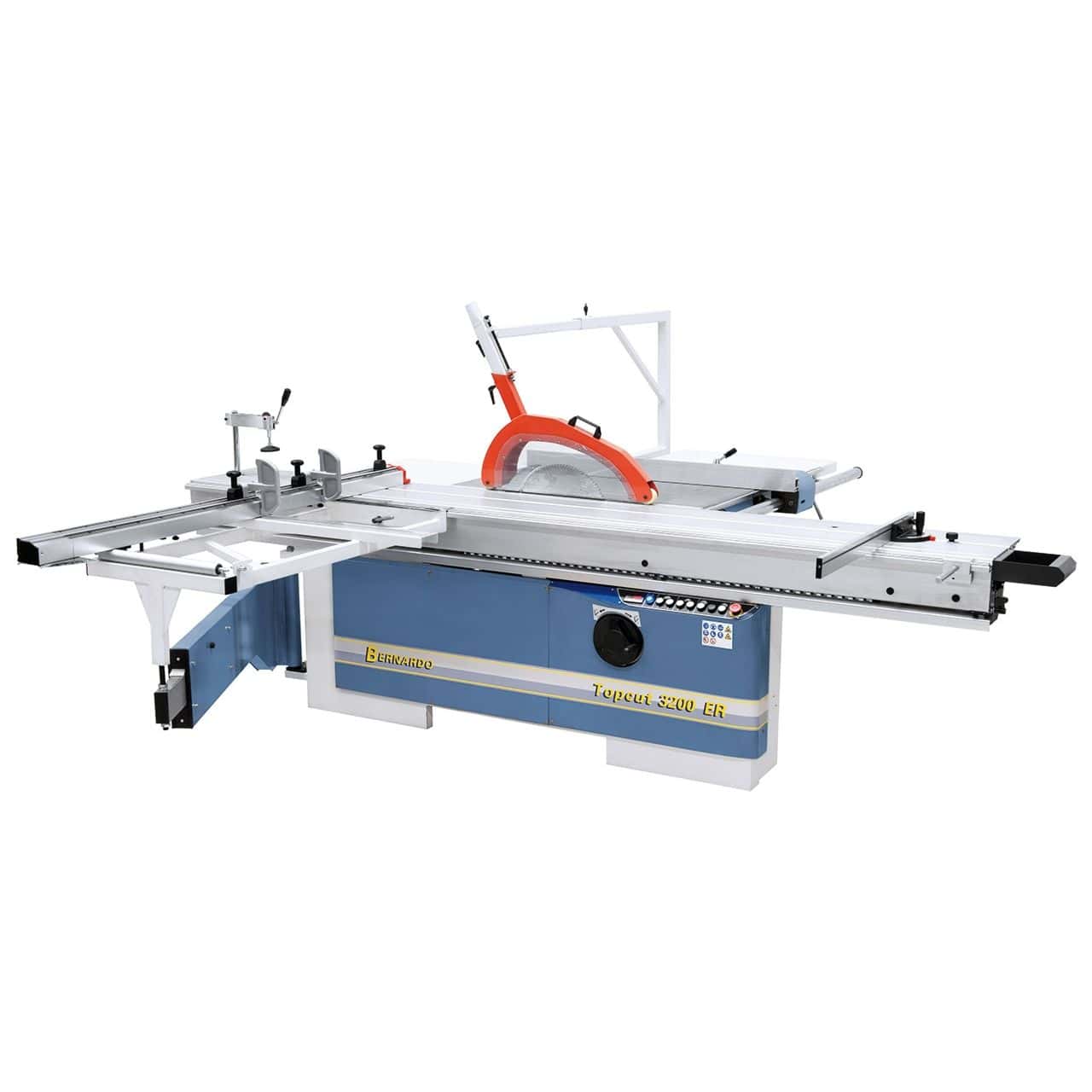

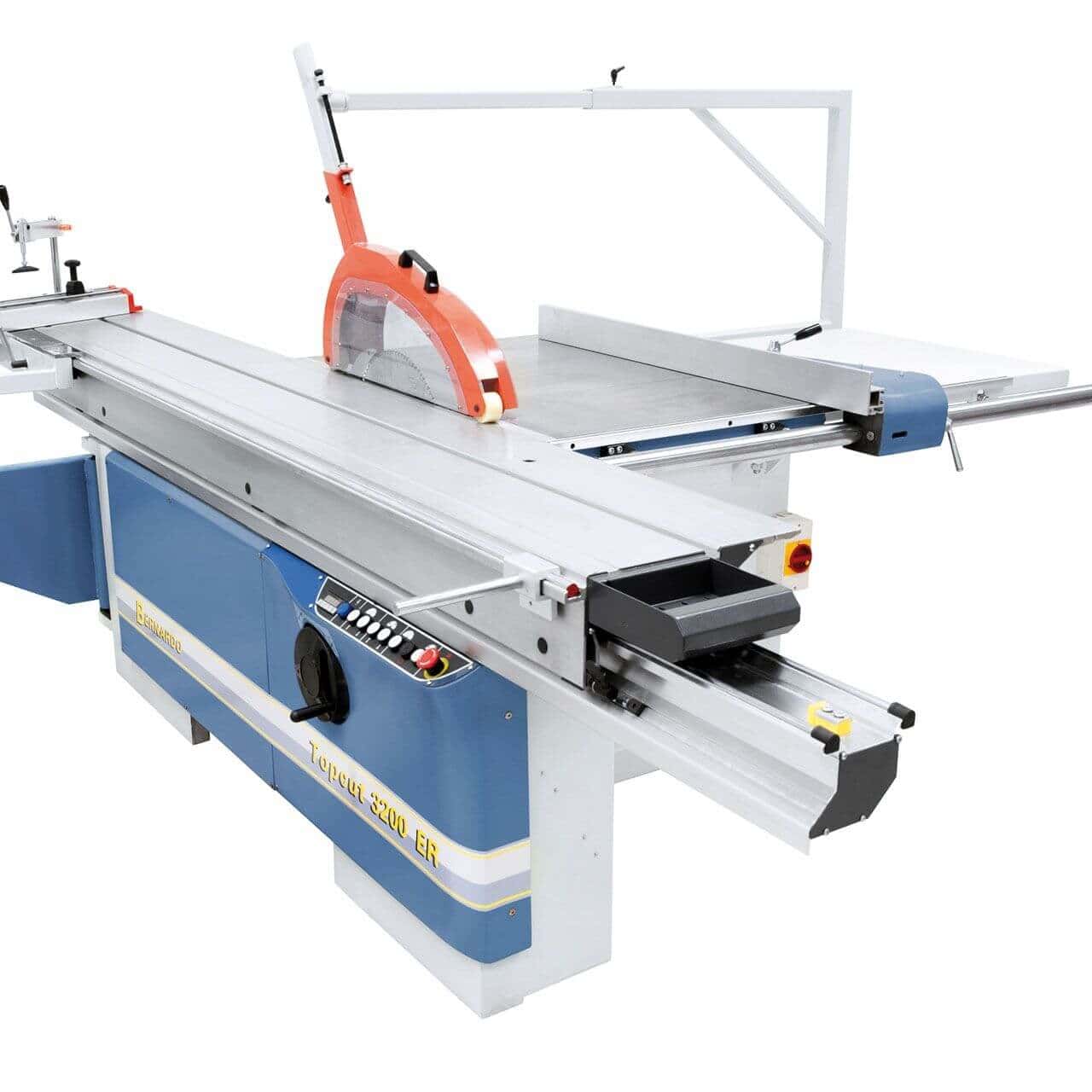

Bernardo Topcut 3200 ER Holzwinkelmaschine

Die Bernardo Topcut 3200 ER ist eine professionelle Tischkreissäge für die Holzbearbeitung mit einem 5,5 kW (7,5 PS) starken Motor und einem Gewicht von 850 kg. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.

• Tischabmessungen: 1100 x 735 mm
• Schiebetisch: 3200 x 400 mm
• Schnittlänge: 3200 mm
• Maximaler Sägeblattdurchmesser: 400 x 30 mm
• Maximale Schnitthöhe 90°/45°: 125/88 mm

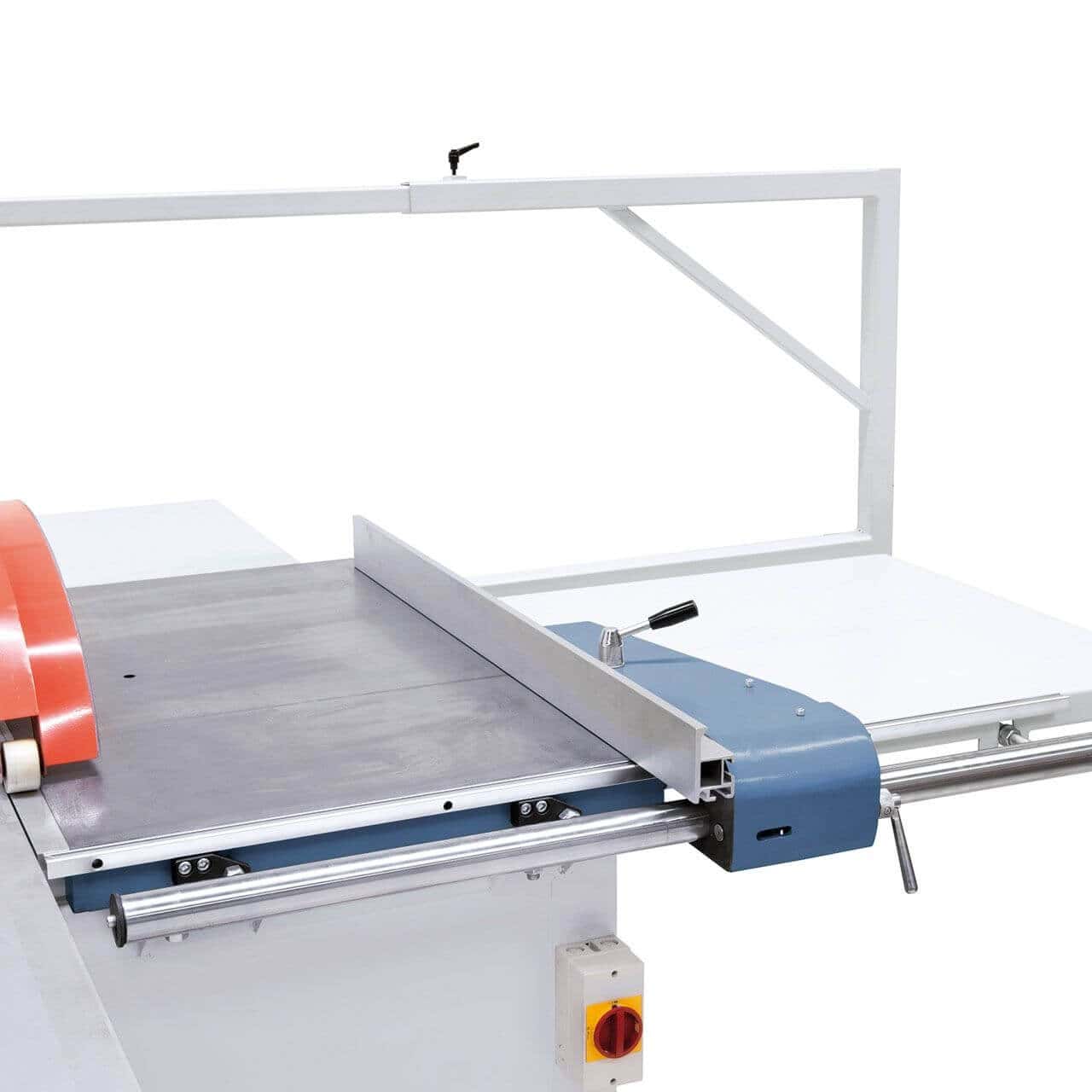

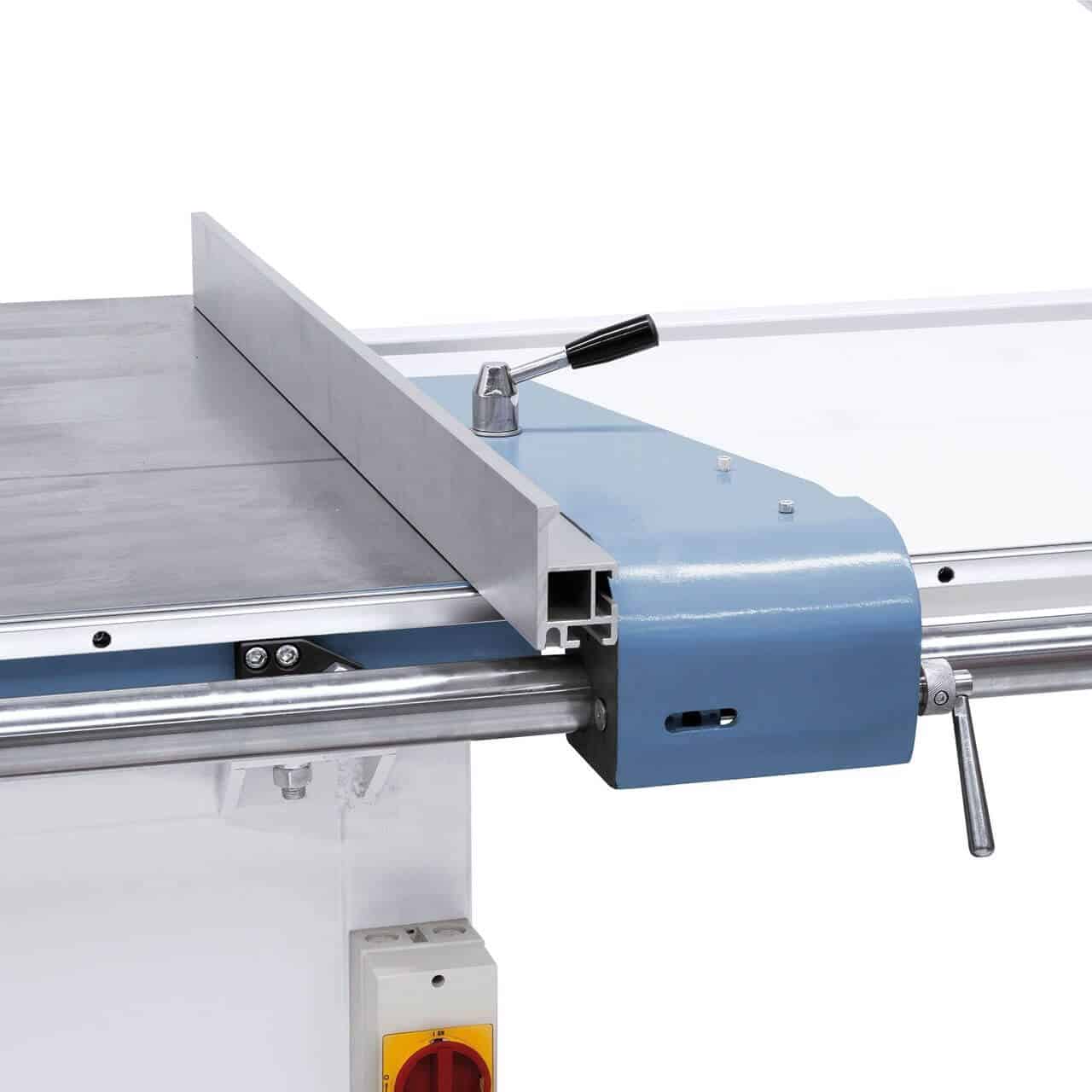

• Schnittbreite mit Parallelanschlag: 1300 mm

Wer verwendet die Topcut 3200 ER und wofür?

Professionelle Schreiner verwenden die Topcut 3200 ER zum Ausrichten von Platten mit einem Schiebetisch sowie zum Schneiden von Spanplatten, MDF und Massivholz.

Ihre Rolle in der Bernardo-Reihe

Die Bernardo Topcut 3200 ER gehört zur Bernardo-Reihe von Abricht- und Richtmaschinen, die seit 2007 in Italien von Krollit vertrieben werden. Die Bernardo-Reihe umfasst Modelle verschiedener Kategorien und Leistungsstufen. Um die passende Maschine für Ihre Anwendung zu finden, können Sie den Bernardo-Katalog auf Krollit einsehen oder sich an unseren Kundenservice wenden.

Logistik und Support von Krollit

Die Maschinen werden innerhalb von 5–9 Werktagen (7 Tage in Süditalien) versandt. Ersatzteile und Zubehör werden innerhalb von 3–5 Werktagen ab Krollit-Lager versandt. Unser italienischsprachiger Kundenservice steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Verwaltung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Vertriebspartner.

Für wen ist die Topcut 3200 ER geeignet?

Die Topcut 3200 ER wird für folgende Berufsgruppen empfohlen:

• Professionelle Schreinereien: Zuschneiden von Platten mit einem Schiebeschlitten für präzise 90°-Schnitte.
• Möbel-, Fenster- und Türenhersteller: Schneiden von Spanplatten, MDF und Massivholz.

Nicht geeignet für: Bearbeitung von Blechen (Maschine ausschließlich für Holz; spezielle Scheren und Sägen für Metall erforderlich).

Arbeitskapazität

Schnittlänge	3200 mm
Maximale Schnitthöhe 90° / 45°	125 / 88 mm

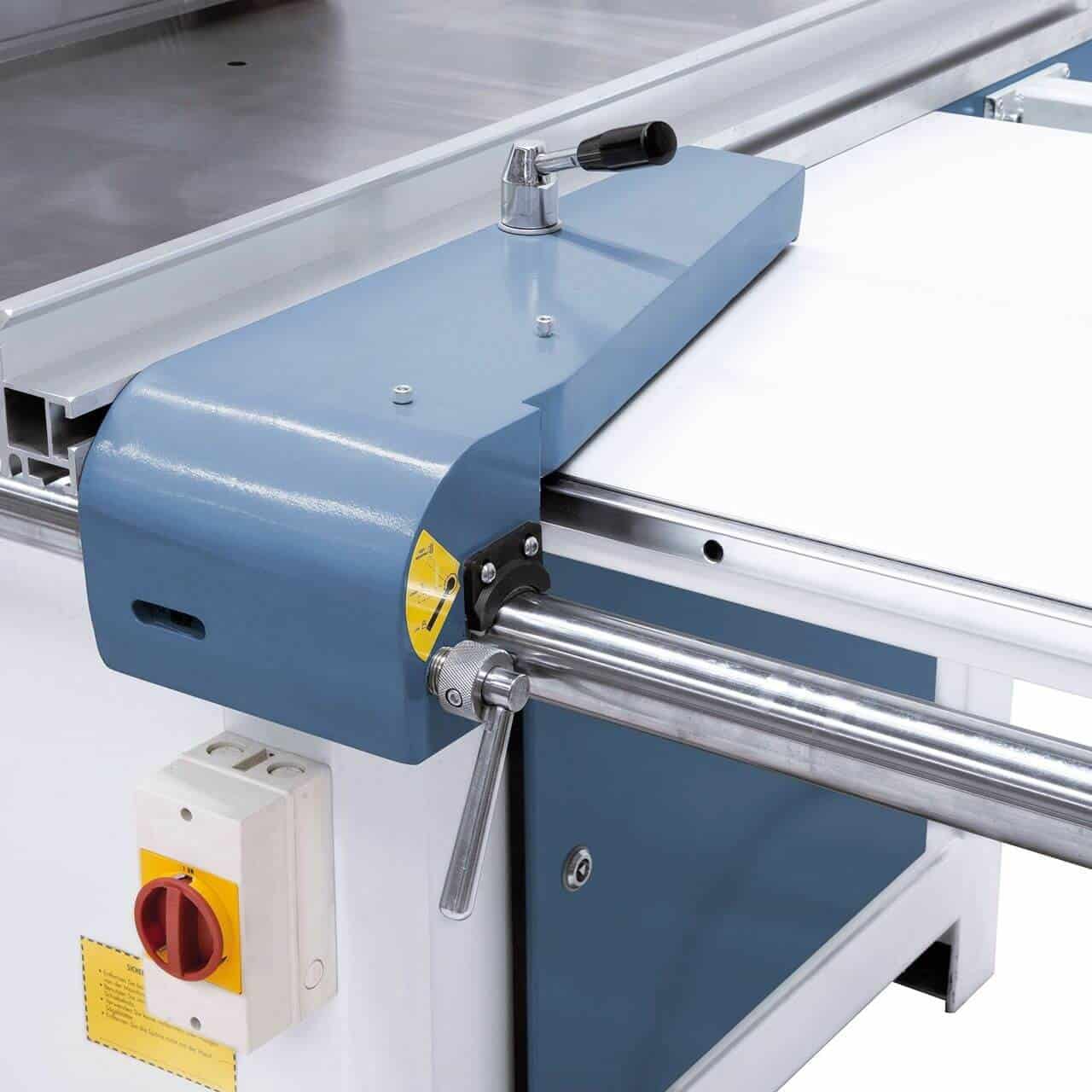

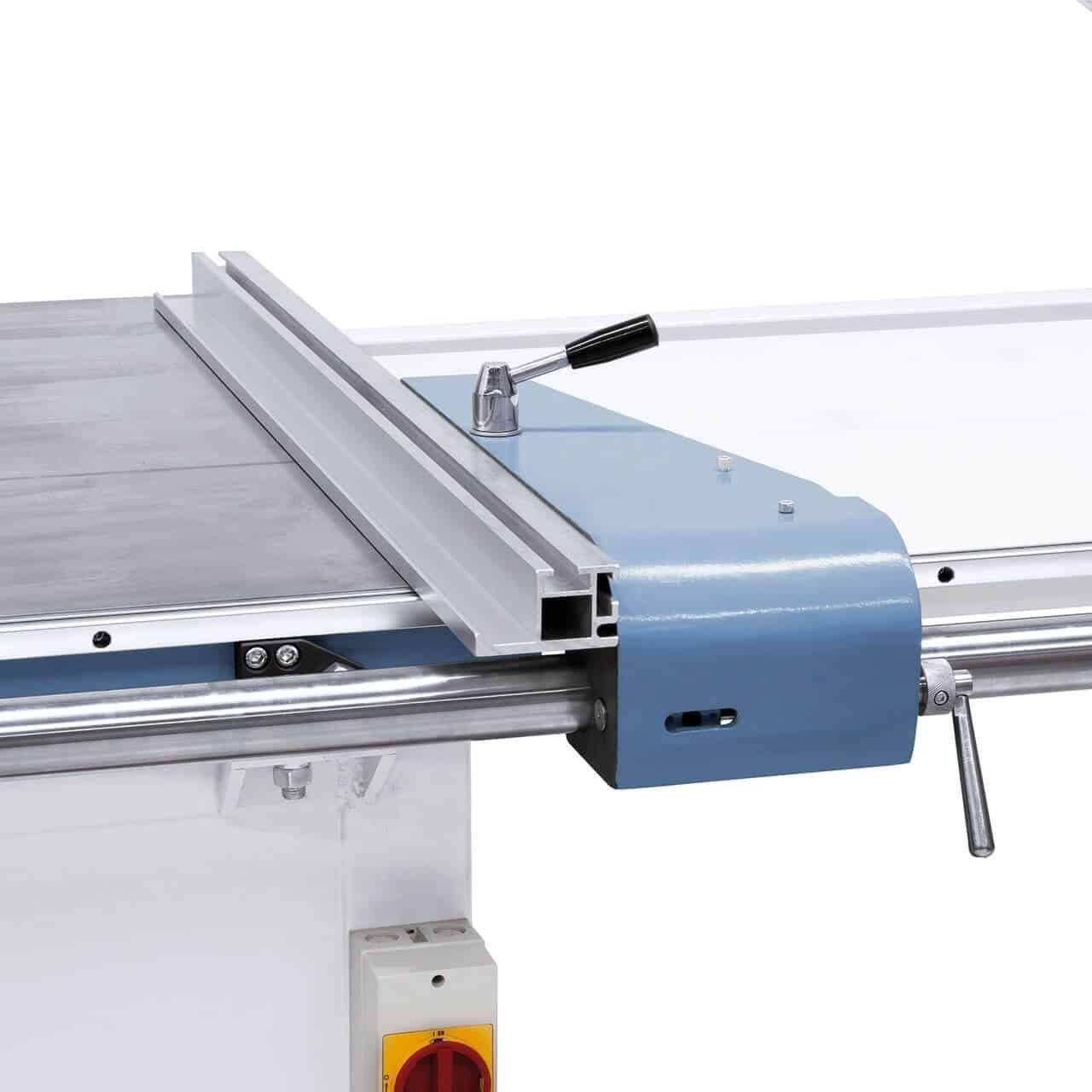

Schnittbreite mit Parallelführung	1300 mm

Spindel, Werkzeuge und Drehzahlen

Maximaler Sägeblattdurchmesser	400 x 30 mm
Hauptsägeblattdrehzahl	3000 / 4000 / 5000 U/min
Drehzahl des Anritzmessers	8000 U/min
Anritzmesser	120 x 20 mm

Tisch, Abmessungen und Geometrie

Tischgröße	1100 x 735 mm
Tischhöhe	890 mm
Tischverlängerung	600 x 615 mm
Maschinenabmessungen (L x B x H)	3420 x 3600 x 1610 mm
Ca. Gewicht	850 kg

Motor und Stromversorgung

Motorleistung (S1 100 %)	5,5 kW (7,5 PS)
Motorleistung (S6 40 %)	7,5 kW (10 PS)
Graviermotor	0,75 kW
Spannung	400 V

Sonstiges Spezifikationen

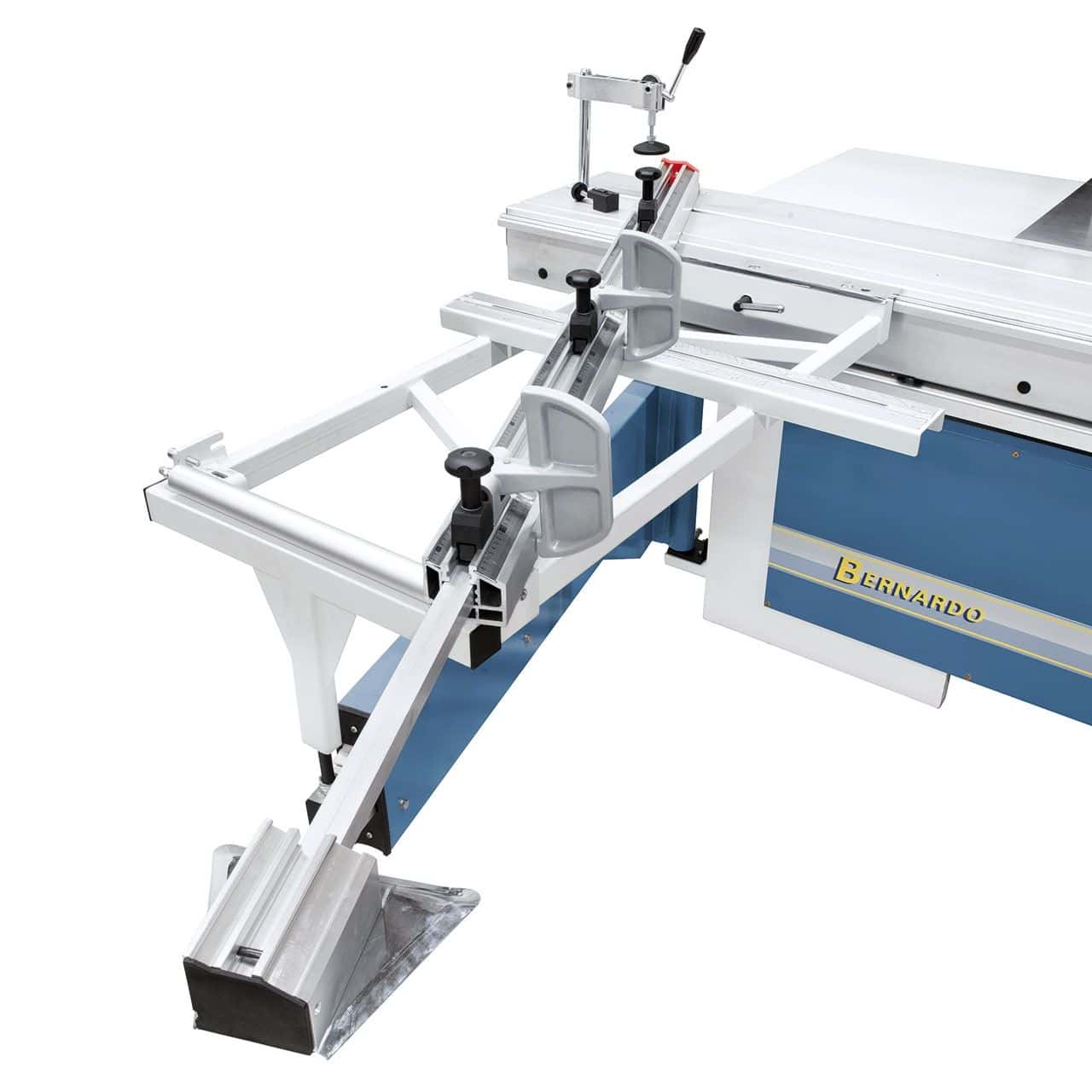

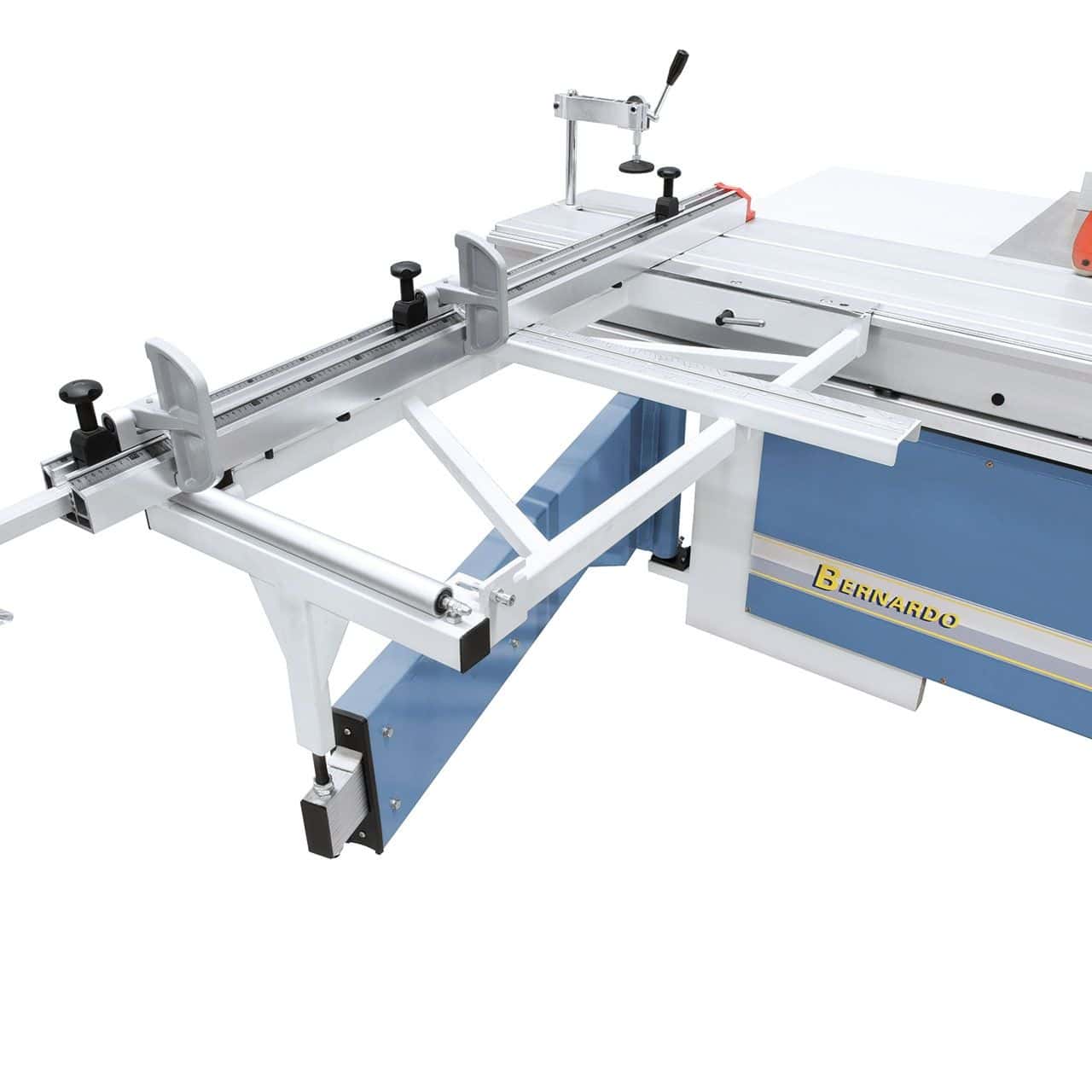

Schlitten	3200 x 400 mm
Tischbreite	825 x 750 mm
Quadratischer Tisch mit Rolle	1240 x 860 mm
Abluftauslass	Ø 100 mm

Häufig gestellte Fragen

Welche Plattengröße kann quadratisch bearbeitet werden?

Siehe „Schlittengröße“ und „Nutzbare Schlittenlänge“ in den technischen Daten. Tabelle.

Professionelle Schlitten haben eine Länge von 2.000–3.200 mm. Für längere Platten werden größere industrielle Schneidemaschinen benötigt.

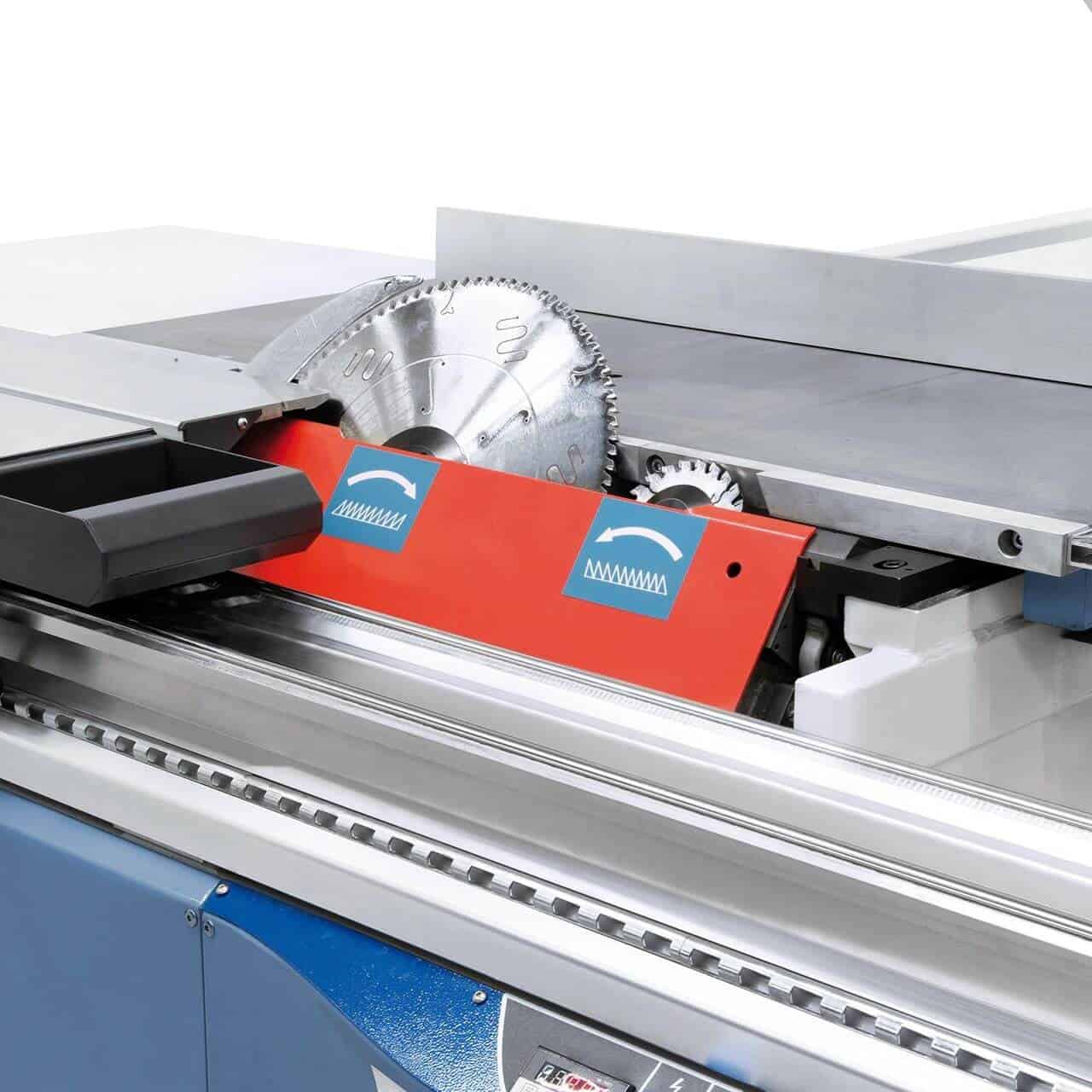

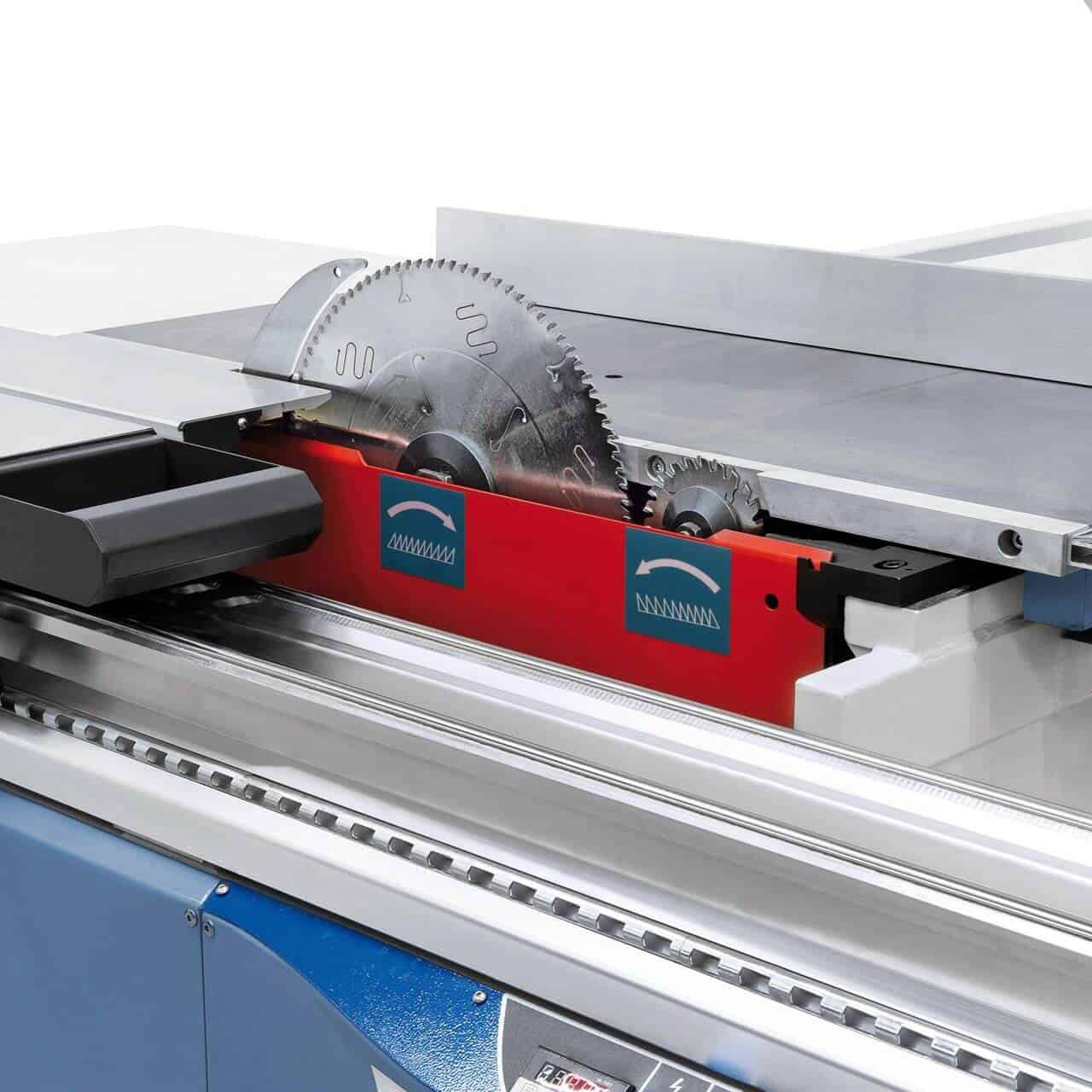

Verfügt die Maschine über eine Vorritzeinheit für beschichtete Platten?

Professionelle Modelle bieten standardmäßig oder optional eine Vorritzeinheit, um Ausbrüche bei MDF und Laminaten zu verhindern.

Die Vorritzeinheit führt vor dem Hauptschnitt ein oberflächliches Vorritzen durch und verhindert so Ausbrüche auf der Sichtseite der Platte.

Welche Schnitthöhe und welchen Schnittwinkel bietet die Maschine?

Siehe „Maximale Schnitthöhe“ und „Sägeblattwinkel“ in der technischen Tabelle.

Der Sägeblattwinkel (typischerweise 0–46°) ermöglicht 45°-Schnitte für Verbindungen und Fasen. Prüfen Sie die Arbeitshöhe bei 45°, da diese geringer ist als die maximale Arbeitshöhe bei 90°.

Stromversorgung und Leistungsbedarf?

Professionelle Winkelschneidmaschinen benötigen 400-V-Drehstrom mit 4- bis 7-kW-Motoren.

Prüfen Sie die Kapazität der Stromleitung und das Vorhandensein eines separaten Fehlerstromschutzschalters.

Wie viel wiegt die Maschine?

Von 200 kg bis über 800 kg für Industriemodelle mit langem Schlitten.

Für die Aufstellung ist ein ebener, waagerechter Boden erforderlich. Bei Dauerbetrieb wird eine Verankerung zur Stabilisierung bei anspruchsvolleren Arbeiten empfohlen.
