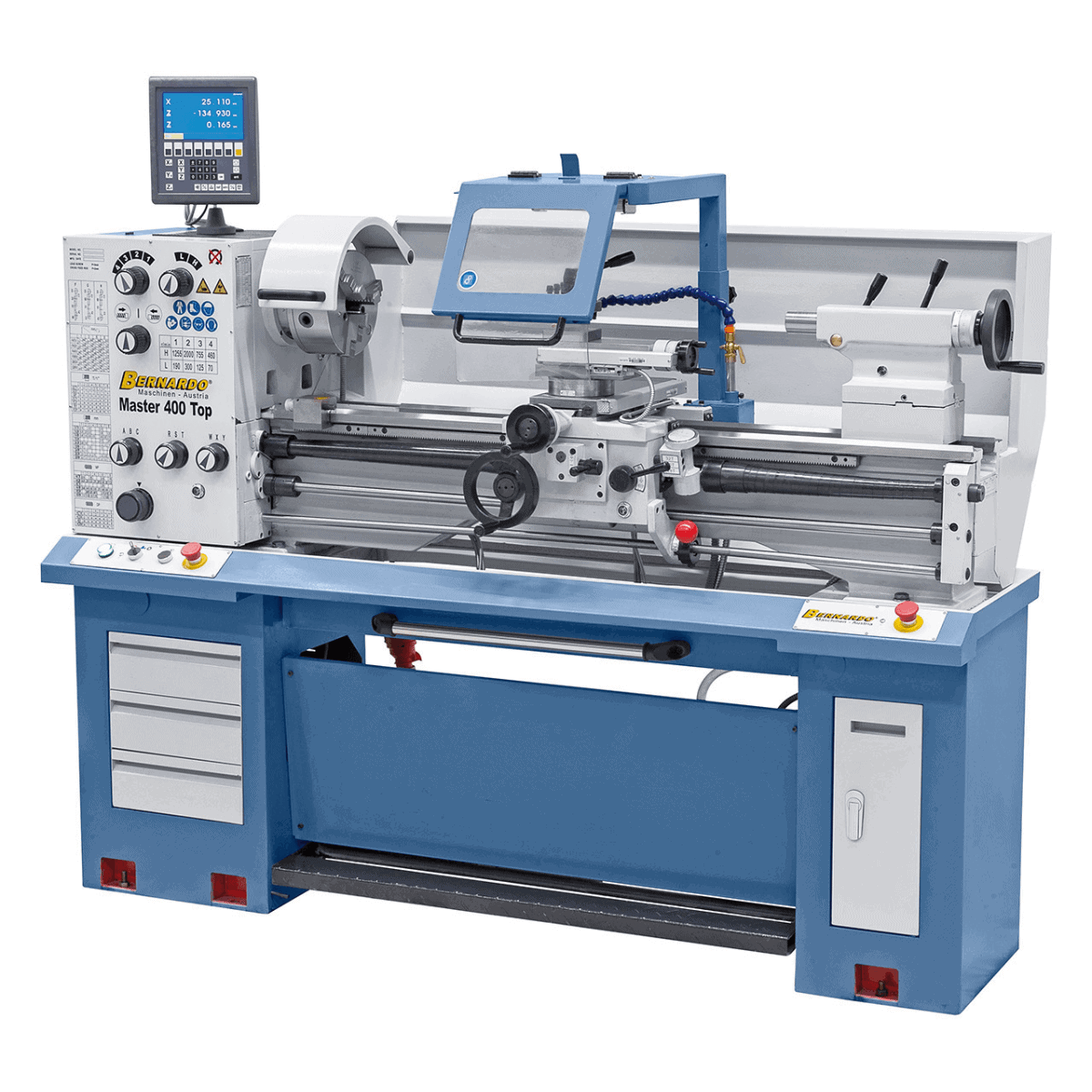

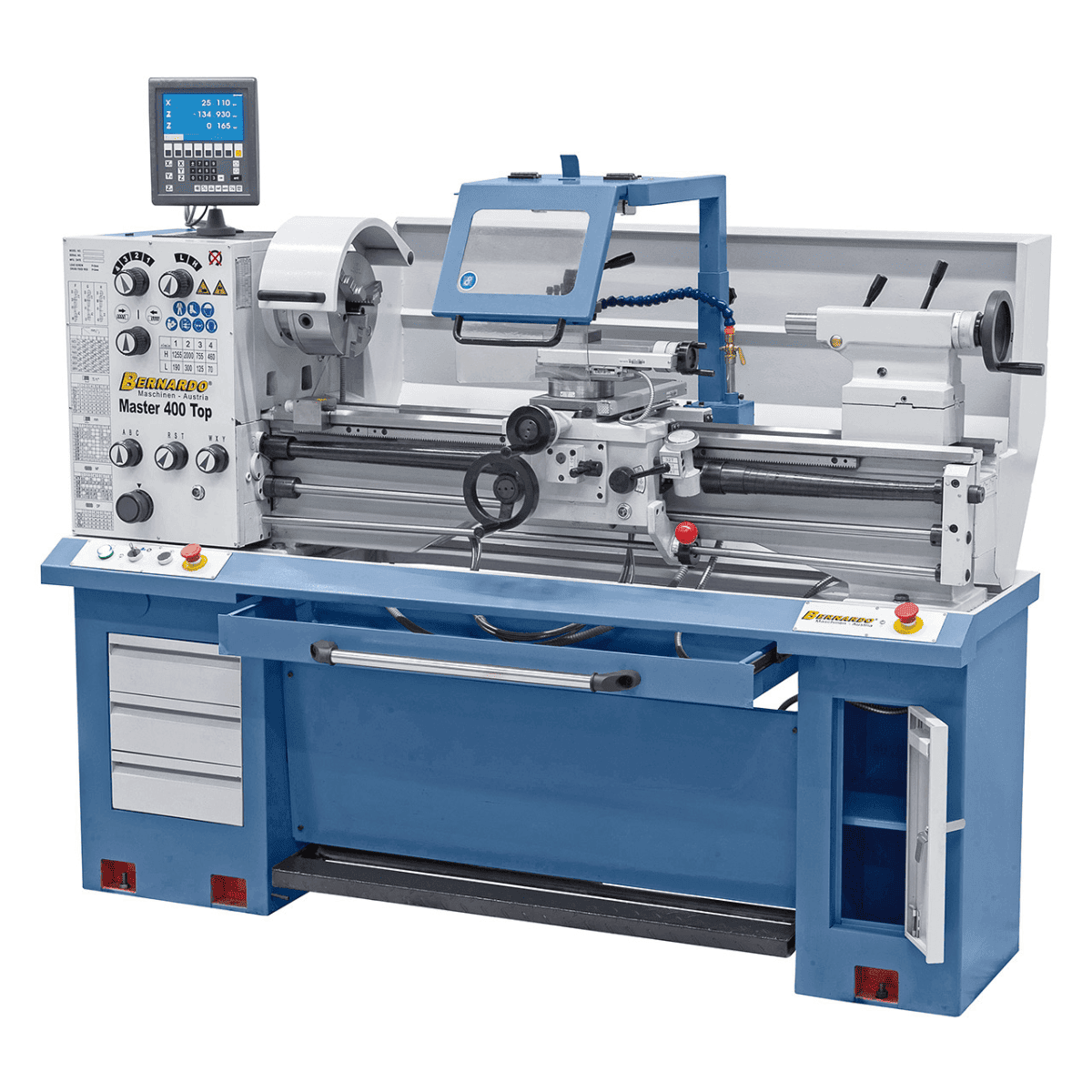

Bernardo Master 400 Top-Drehmaschine mit 3-Achsen-Digitalanzeige ES-12 V

Bernardo Master 400 Top Drehmaschine mit 3-Achsen-Digitalanzeige

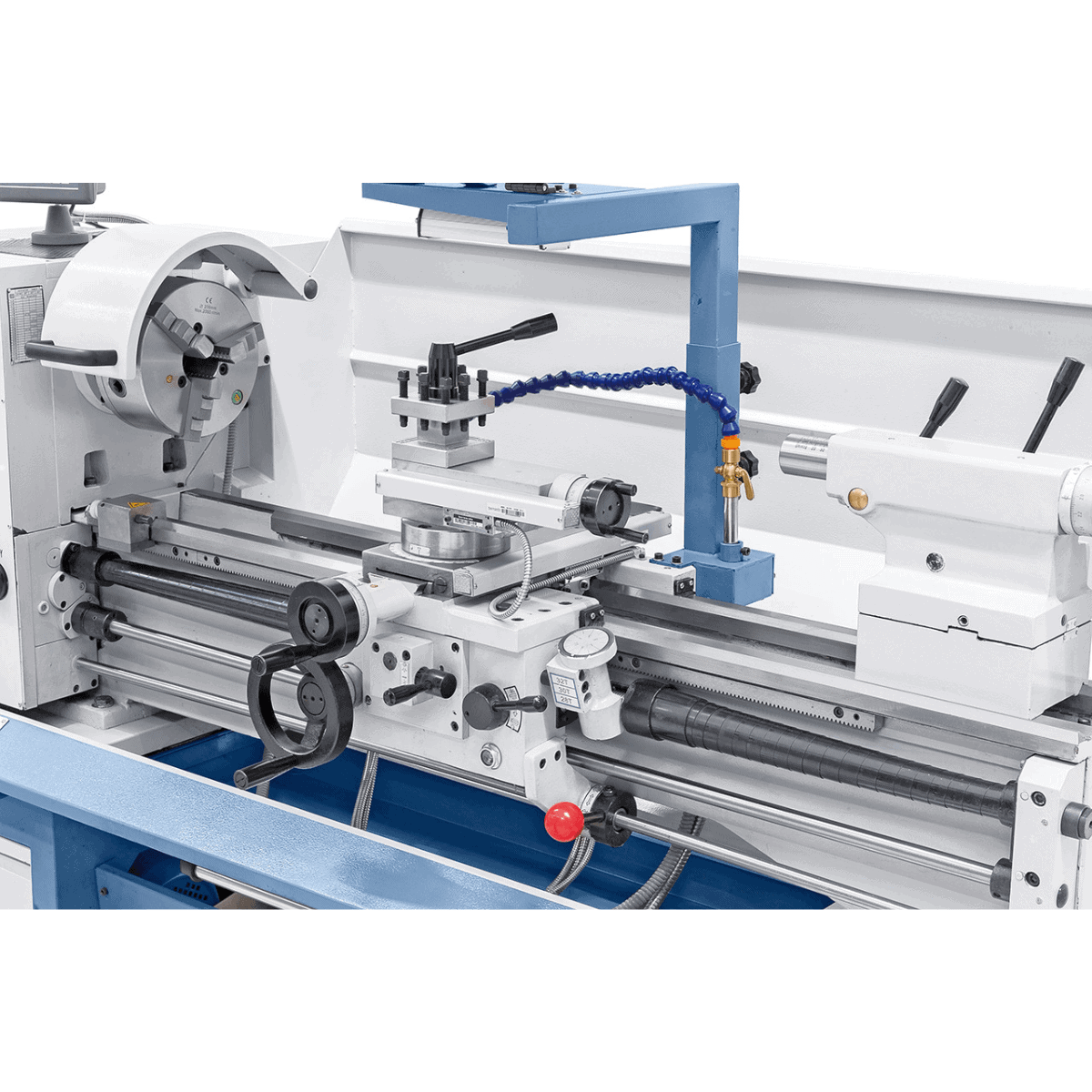

Die Bernardo Master 400 Top Drehmaschine ist für die Präzisionsbearbeitung und hohe Zuverlässigkeit konzipiert und eignet sich für Werkstätten und professionelle Labore. Mit einem Drehdurchmesser von 400 mm und einem Spitzenabstand von 1000 mm bietet sie ein optimales Verhältnis von Leistung und Kompaktheit. Ausgestattet mit einem 1,5 kW (400 V) Motor und einem 8-stufigen Drehzahlbereich von 70 bis 2000 U/min garantiert sie Vielseitigkeit und präzise Kontrolle. Die 3-Achsen-Digitalanzeige ES-12 V mit LCD-Display ermöglicht schnelle und genaue Maßkontrollen. Zum Lieferumfang gehören ein Ø 200 mm Selbstzentrierfutter, eine Planscheibe, Lünetten, ein Werkzeugrevolver, ein CE-Fußpedal mit Bremse und eine Kühlvorrichtung. Eine robuste (640 kg), zuverlässige und voll ausgestattete Drehmaschine, geeignet für präzises Drehen und den kontinuierlichen professionellen Einsatz.

---

Hauptspezifikationen

Spitzenweite: 1000 mm
Spitzenhöhe: 200 mm
Drehdurchmesser über Bett: 400 mm
Drehdurchmesser über Querschlitten: 260 mm
Bettbreite: 185 mm
Spindelbohrung: Ø 52 mm
Spindelaufnahme: DIN 55029, D1-5

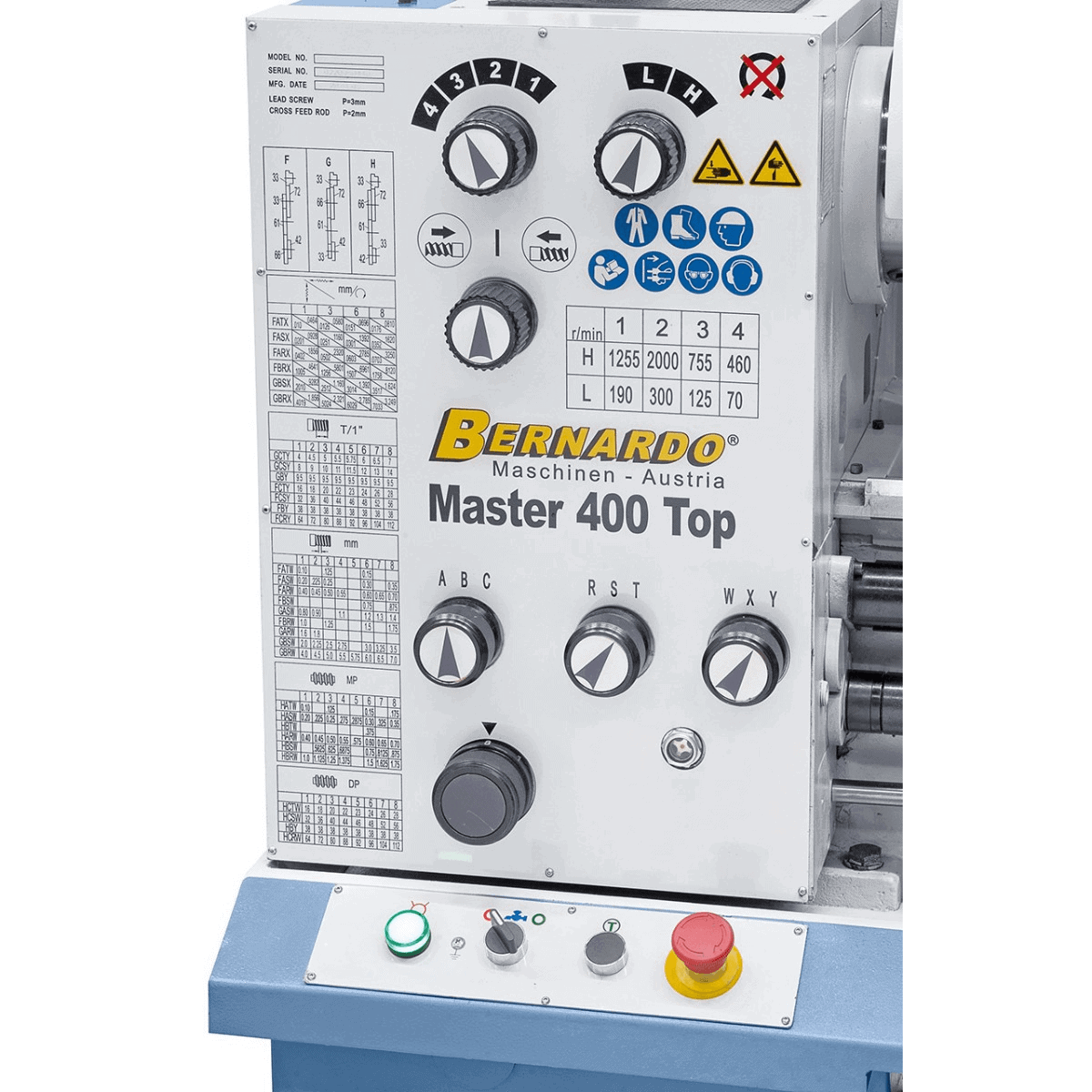

Drehzahlbereich: 70 – 2000 U/min (8 Stufen)
Längsvorschübe: 0,0464 – 3,249 mm/U (24)
Quervorschübe: 0,01 – 0,7033 mm/U (24)
Metrische Gewinde: 0,1 – 7,0 mm (43) Steigungen)
Zollgewinde: 4 – 112 TPI (56 Steigungen)
Reitstockpinole: Ø 42 mm, 100 mm Hub, MT3-Kegel
Motorleistung: 1,5 kW (400 V)
Abmessungen: 1820 x 700 x 1600 mm
Gewicht: 640 kg

---

Lieferumfang:

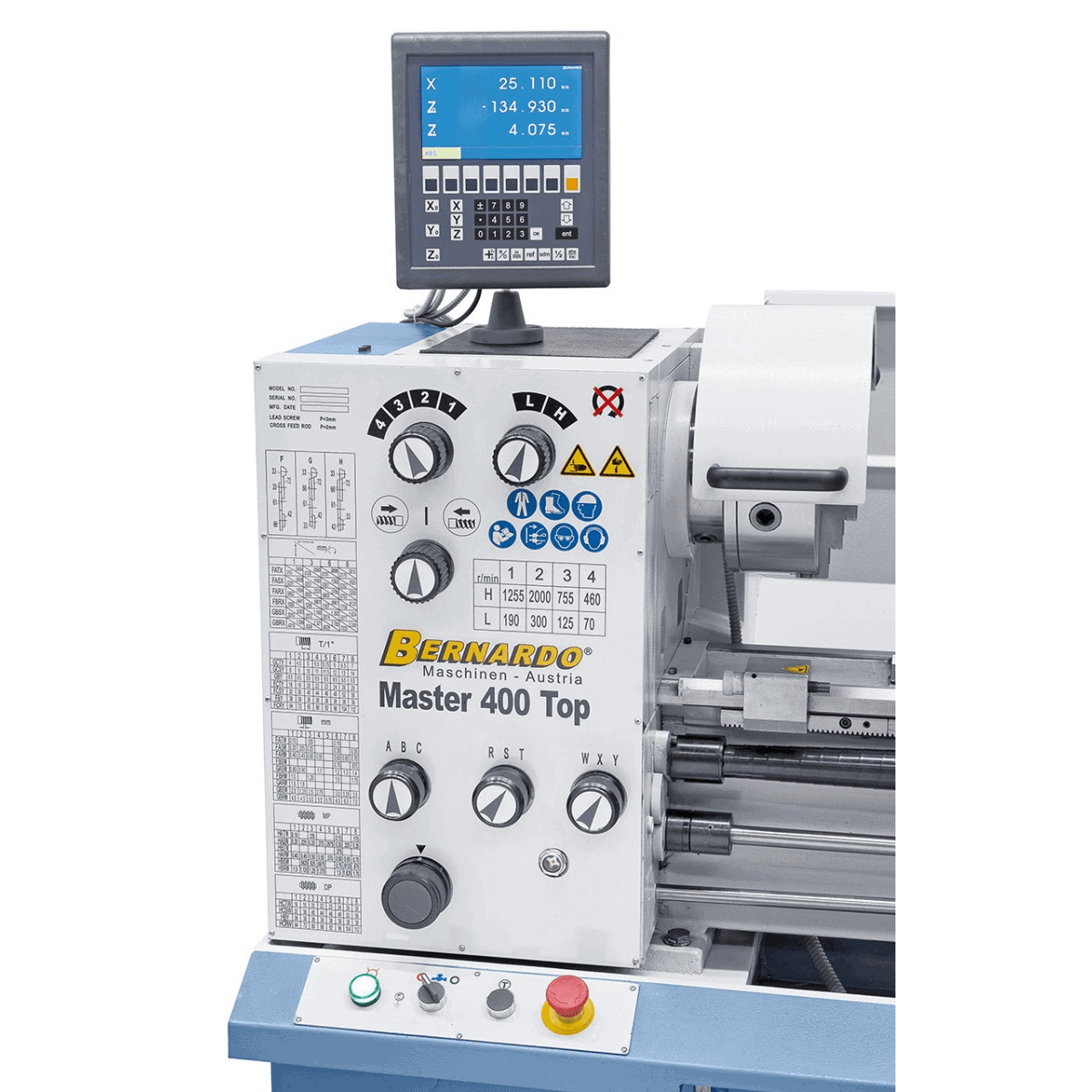

ES-12 V 3-Achsen-Digitalanzeige mit LCD

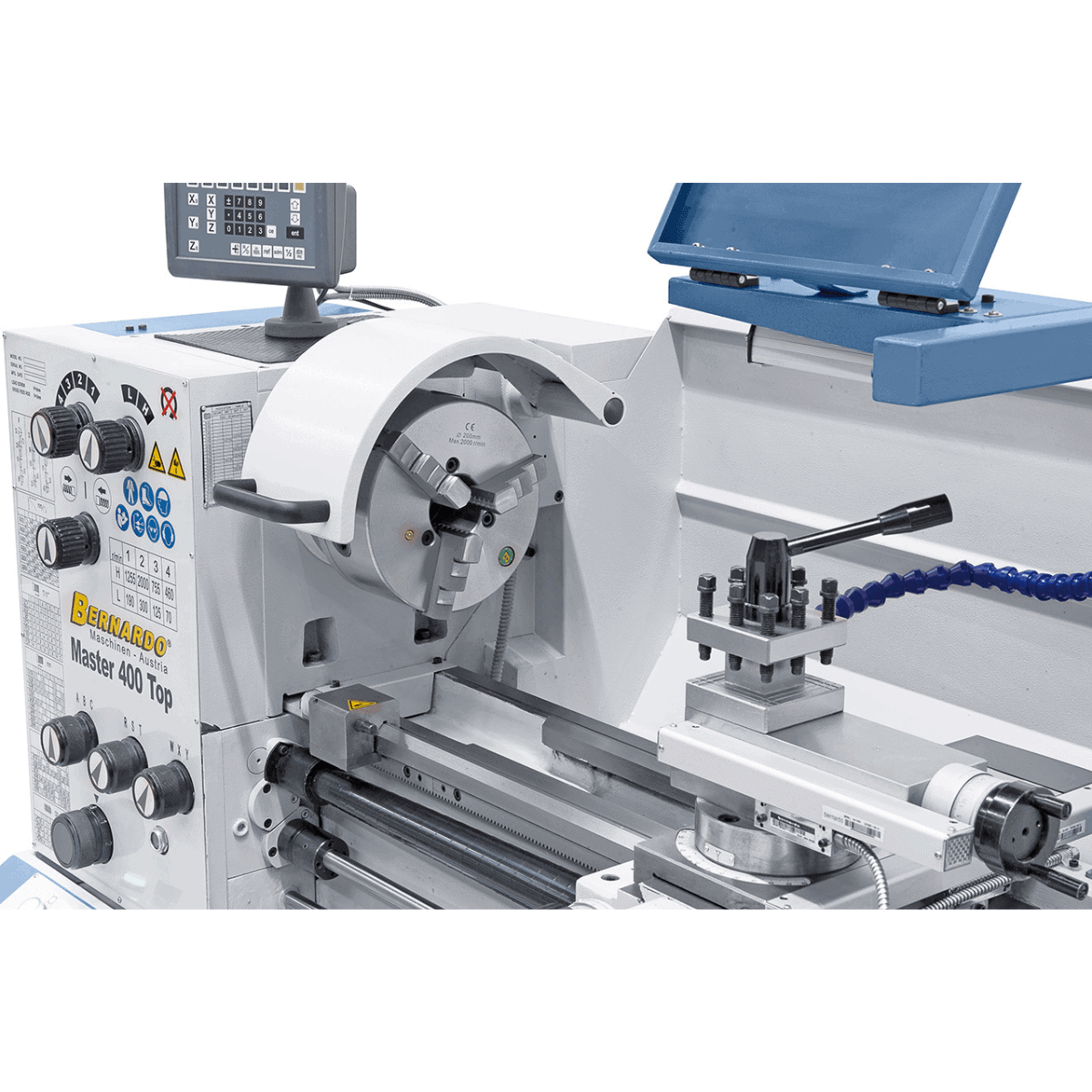

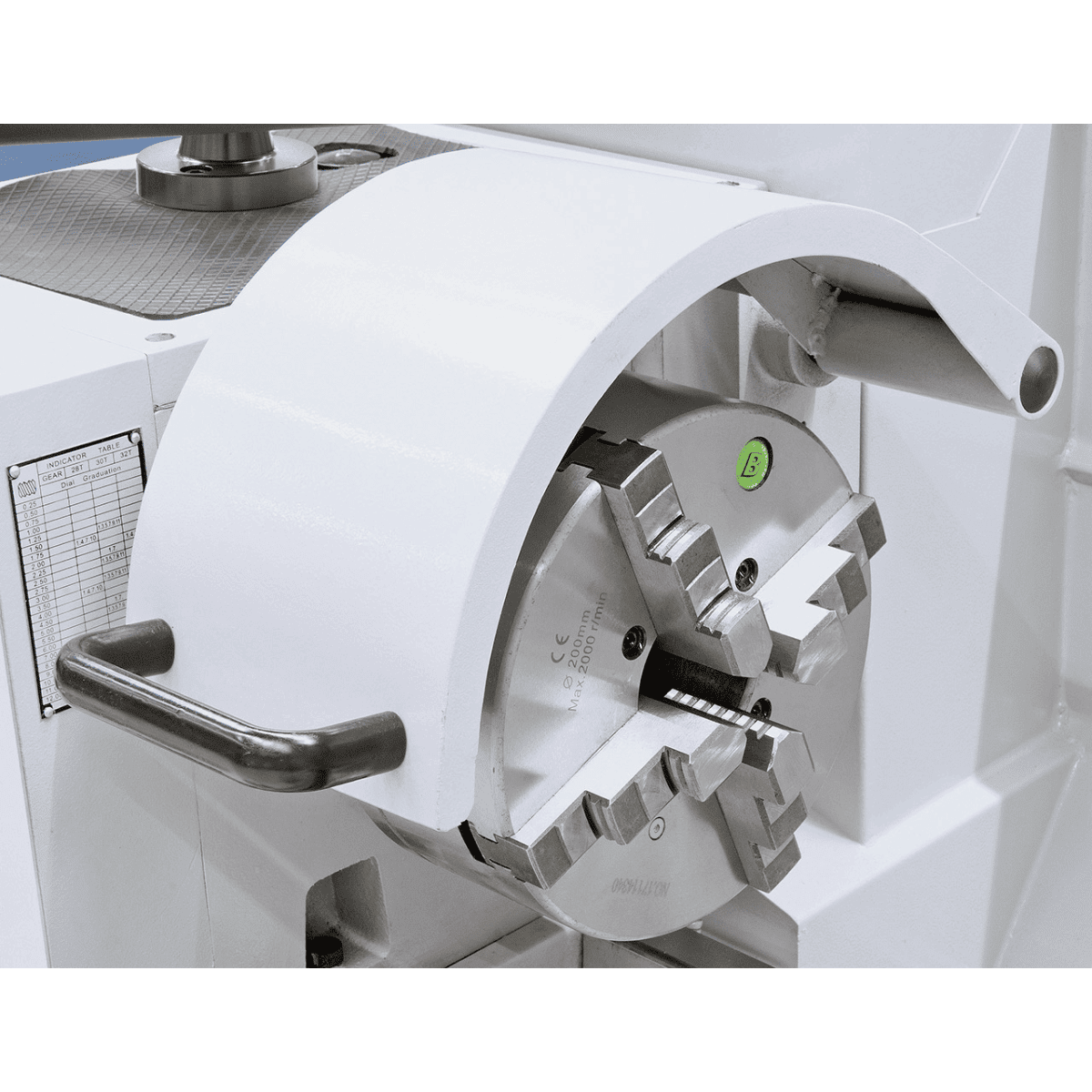

DK11 3-Backen-Selbstzentrierfutter Ø 200 mm (D5)
Planscheibe Ø 280 mm

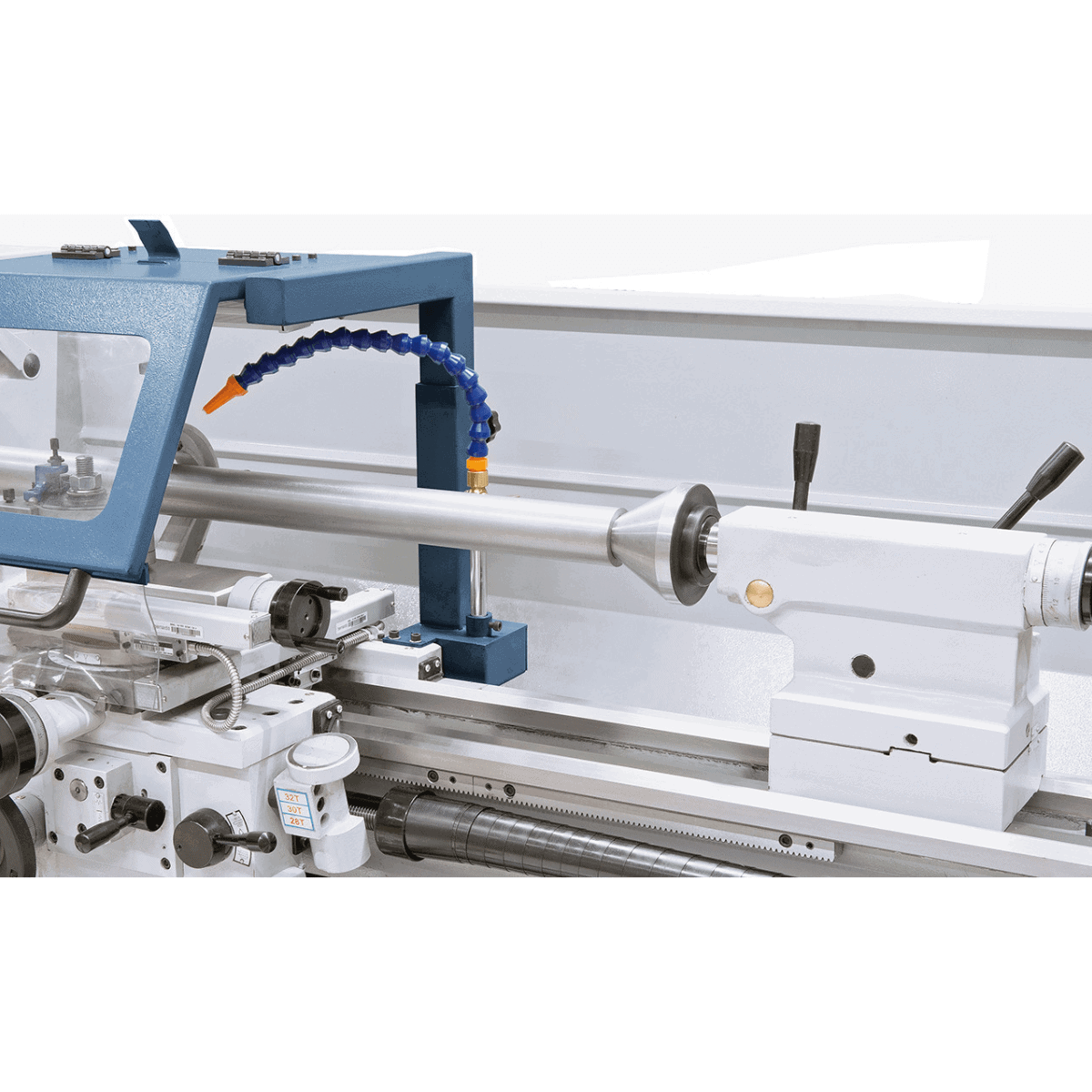

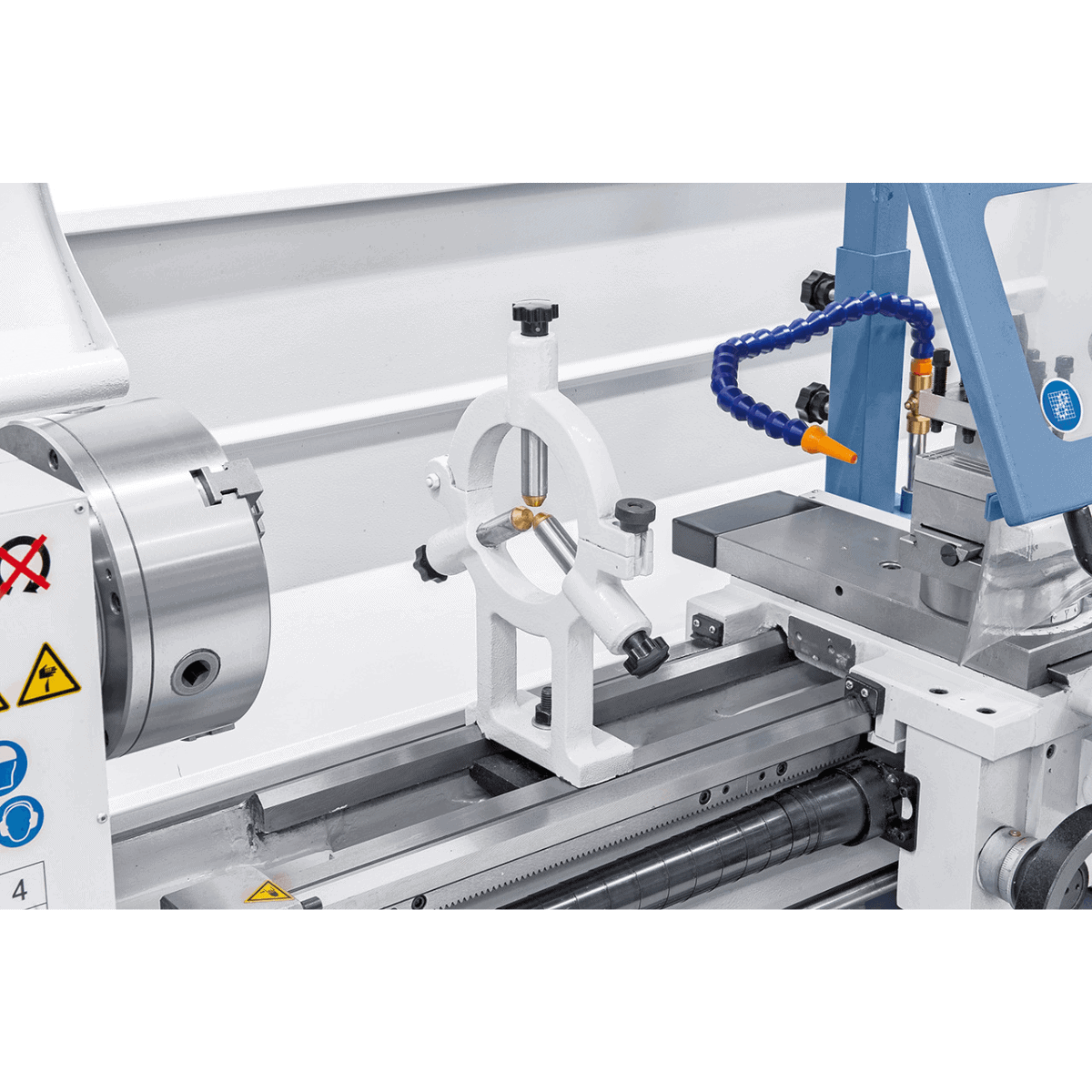

Feste Lünette (max. Durchgang Ø 70 mm)
Verfahrbare Lünette (max. Durchgang Ø 60 mm)

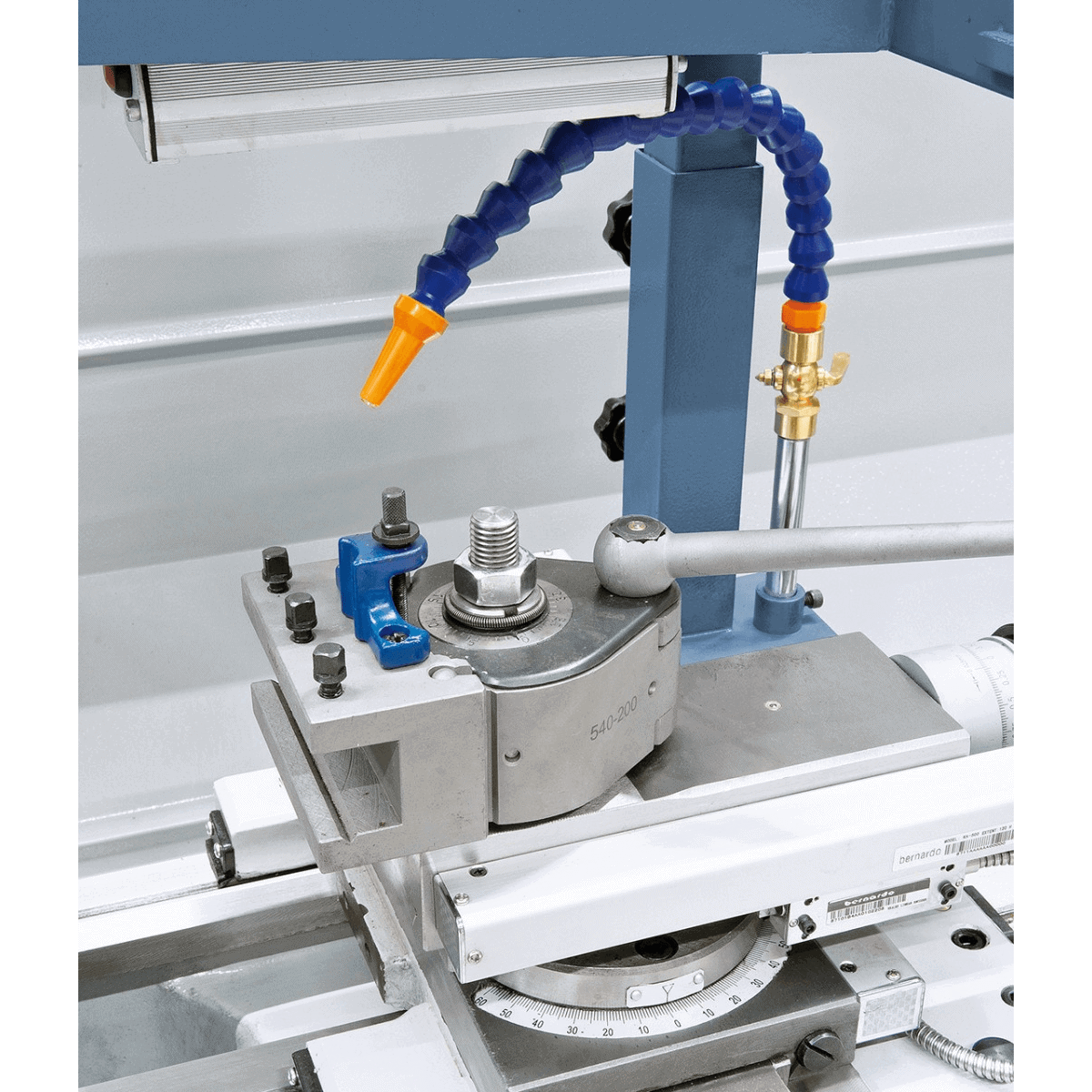

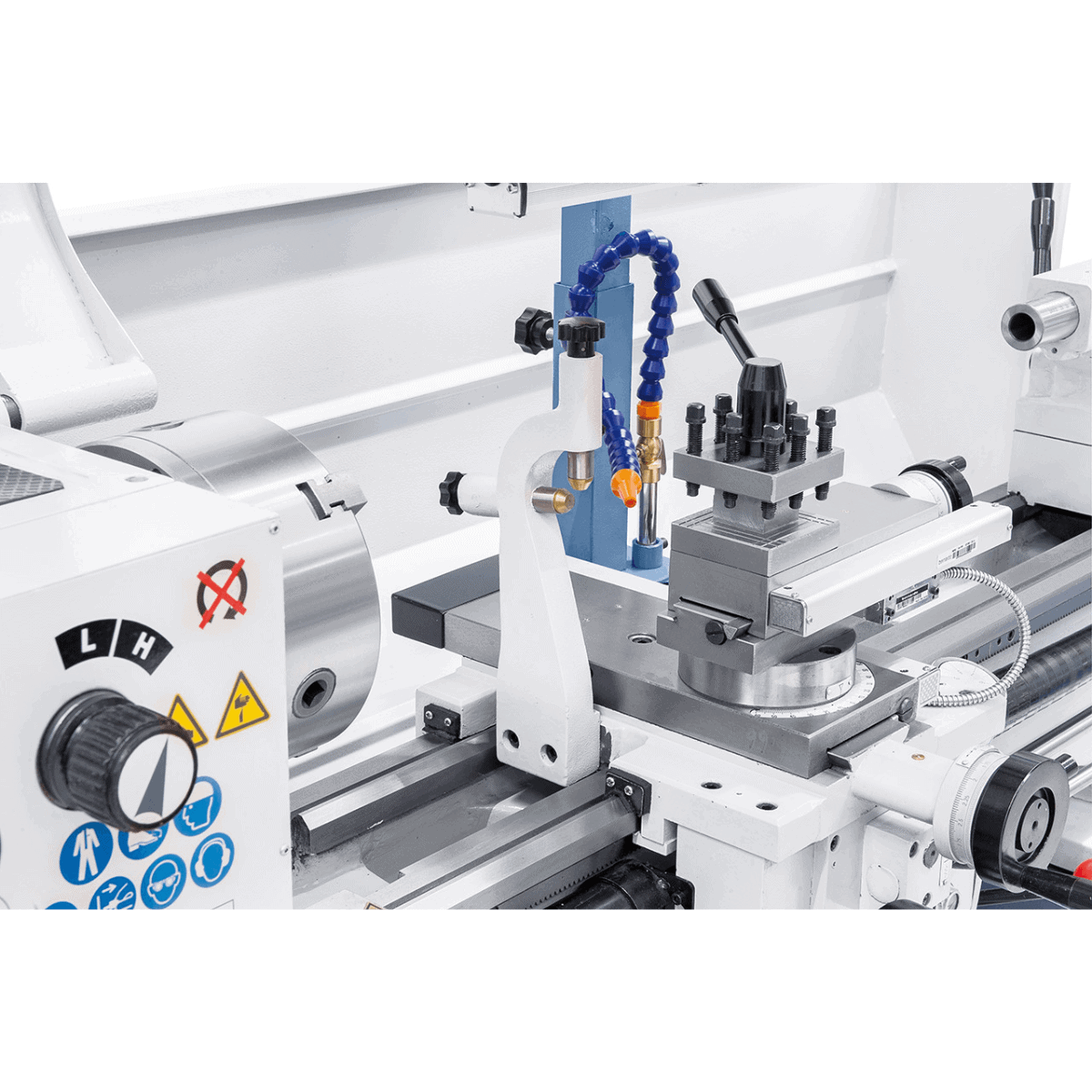

4-fach Werkzeugrevolver mit Schutzvorrichtung

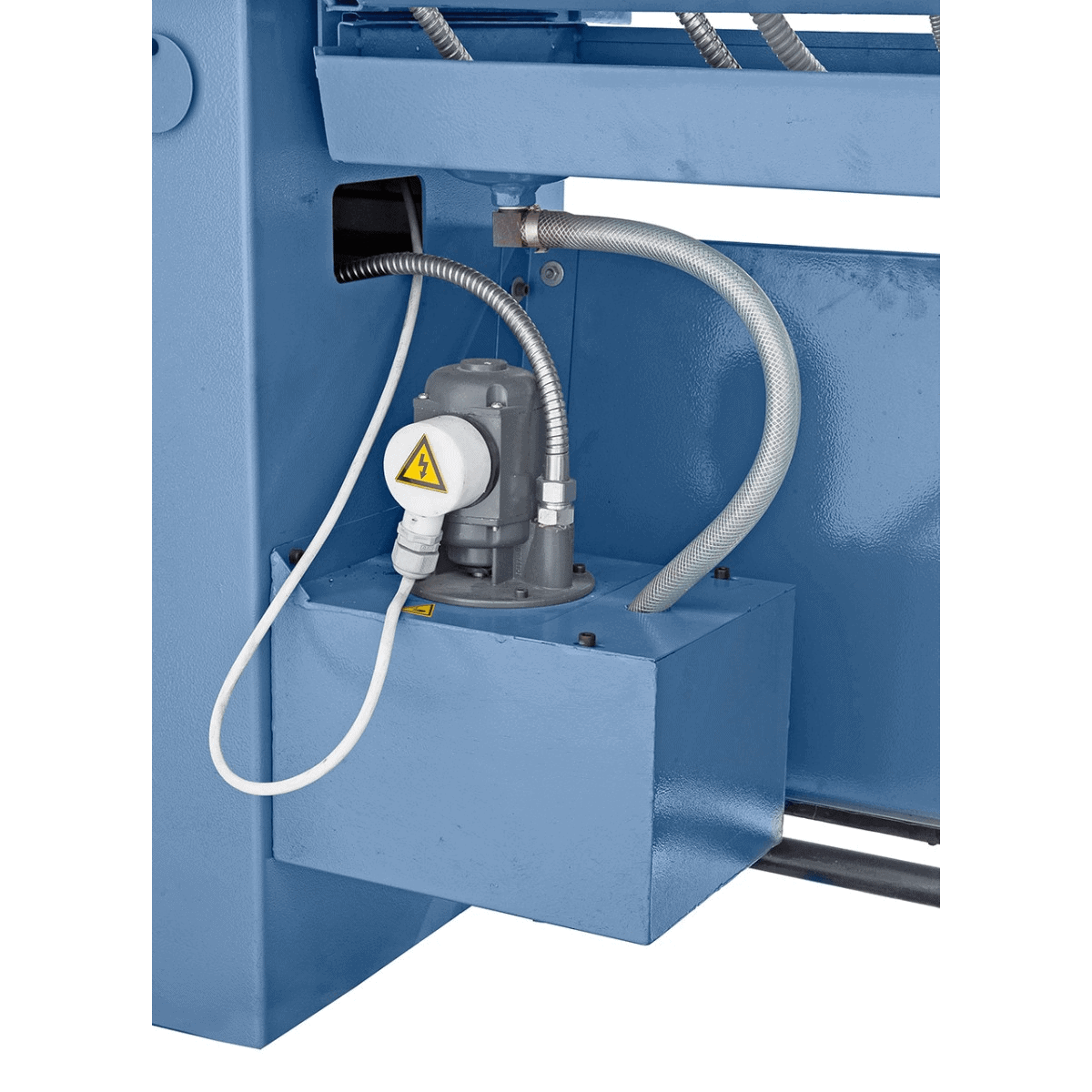

Kühlmittelvorrichtung
Fußpedal mit CE-konformer Bremse
Motor mit CE-Magnetbremse

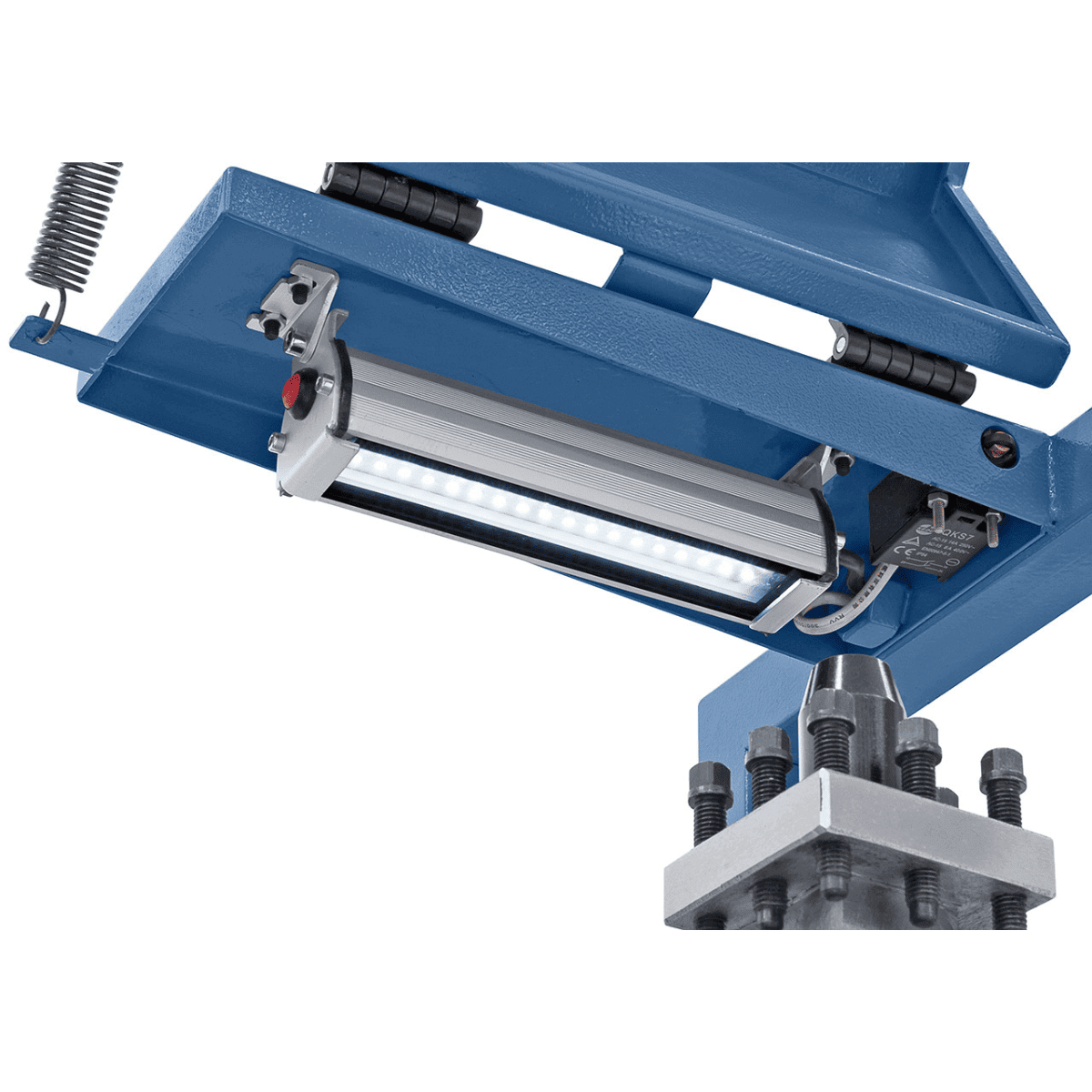

LED-Maschinenleuchte
Gewindeskala
Mikrometrischer Längsanschlag
Spritzschutz und herausnehmbare Spänewanne
Morse-Steckschlüssel
2 Reitstöcke

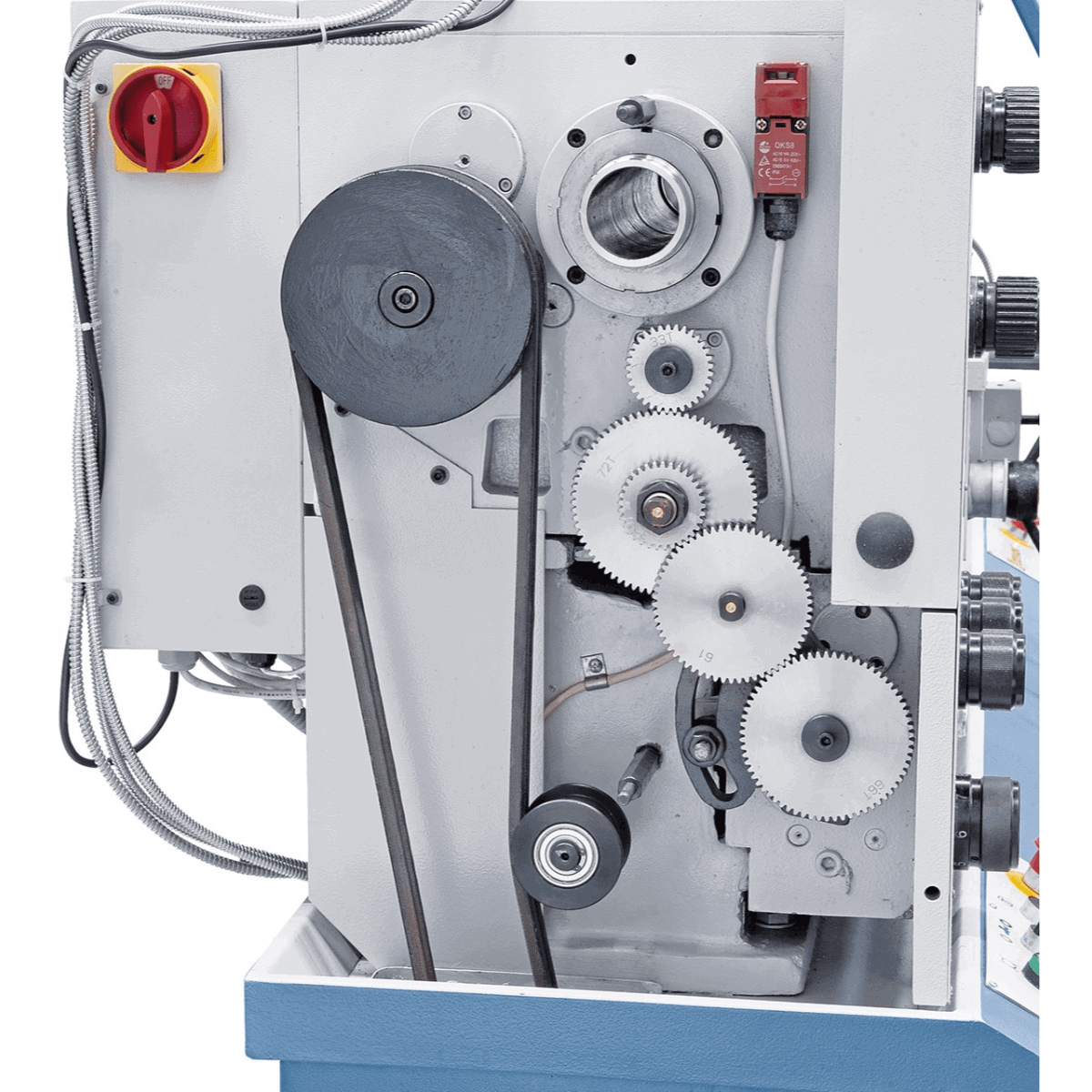

Zahnräder
Sicherheitskupplung
Erstbefüllung mit Shell Tellus 46
Inklusive Ständer
Werkzeug- und Zubehörset

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

---

Technische Daten:

Angeben	Wert
Marke	Bernardo
Modell	Master 400 Oben
Abstand zwischen den Spitzen	1000 mm
Spitzenhöhe	200 mm
Drehdurchmesser auf der Werkbank	400 mm
Drehdurchmesser auf dem Querschlitten	260 mm
Bettbreite	185 mm
Spindelbohrung	Ø 52 mm
Spindelanschluss	DIN 55029, D1-5
Drehzahlbereich	70 – 2000 U/min (8 Stufen)
Längsvorschübe	0,0464 – 3,249 mm/U (24)
Quervorschübe	0,01 – 0,7033 mm/U (24)
Metrische Gewinde	0,1 – 7,0 mm (43 Steigungen)
Zollgewinde	4 – 112 TPI (56 Teilungen)
Reitstockpinolendurchmesser	42 mm
Pinolenhub	100 mm
Reitstockkonus	MT3
Motorleistung	1,5 kW (400 V)
Maschinenabmessungen	1820 x 700 x 1600 mm
Gewicht	640 kg
Herkunft	Europa

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Die Master 400 Top – wie schneidet sie im Vergleich zu den Profi- und Standardmodellen von Bernardo ab?

Die Master 400 ist Bernardos robuste Drehmaschinenserie für den professionellen Dauereinsatz: ein prismatisches Bett mit höherer Steifigkeit als die Profi-Modelle, eine Leitspindel und ein Vorschubgestänge mit Sicherheitsendschalter sowie eine zahnradgetriebene Drehzahlregelung für maximales Drehmoment. Im Vergleich zu den Profi-Modellen (für Hobby- und Profianwendungen): höheres Gewicht und höhere Steifigkeit, höhere Bearbeitungspräzision und Abmessungen, die ausreichend Platz und ein Fundament erfordern. Die 3-Achsen-Digitalanzeige ES-12 V ist standardmäßig enthalten.

Die mitgelieferte 3-Achsen-Digitalanzeige ES-12 V – was misst sie und wie verwende ich sie?

Sie liest gleichzeitig die X- (Querschlitten), Z- (Längsschlitten) und W-Achse (Überschlitten) mit einer Auflösung von 0,001 mm aus. Dadurch entfällt die Notwendigkeit mechanischer Nonius-Messungen und Maßfehler werden reduziert. Die Funktion „Durchmesser“ berechnet automatisch den Drehdurchmesser aus der X-Position. Die Nullpunktvoreinstellung und die Teilkopfberechnungsfunktion funktionieren ohne Programmierung.

Sind Ersatzteile und Service verfügbar?

Originalersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Italienischer Kundendienst ist verfügbar.

Welches Fundament benötigt der Master 400 Top und wie viel wiegt er?

Das Gewicht entnehmen Sie bitte der technischen Tabelle – der Master 400 wiegt in der Regel über 1.500 kg. Er benötigt einen Industrieboden mit ausreichender Tragfähigkeit und Nivellierung mittels Justierschrauben. Wenden Sie sich bezüglich der benötigten Entladeausrüstung an Krollit. Italienischer Kundendienst ist verfügbar.
