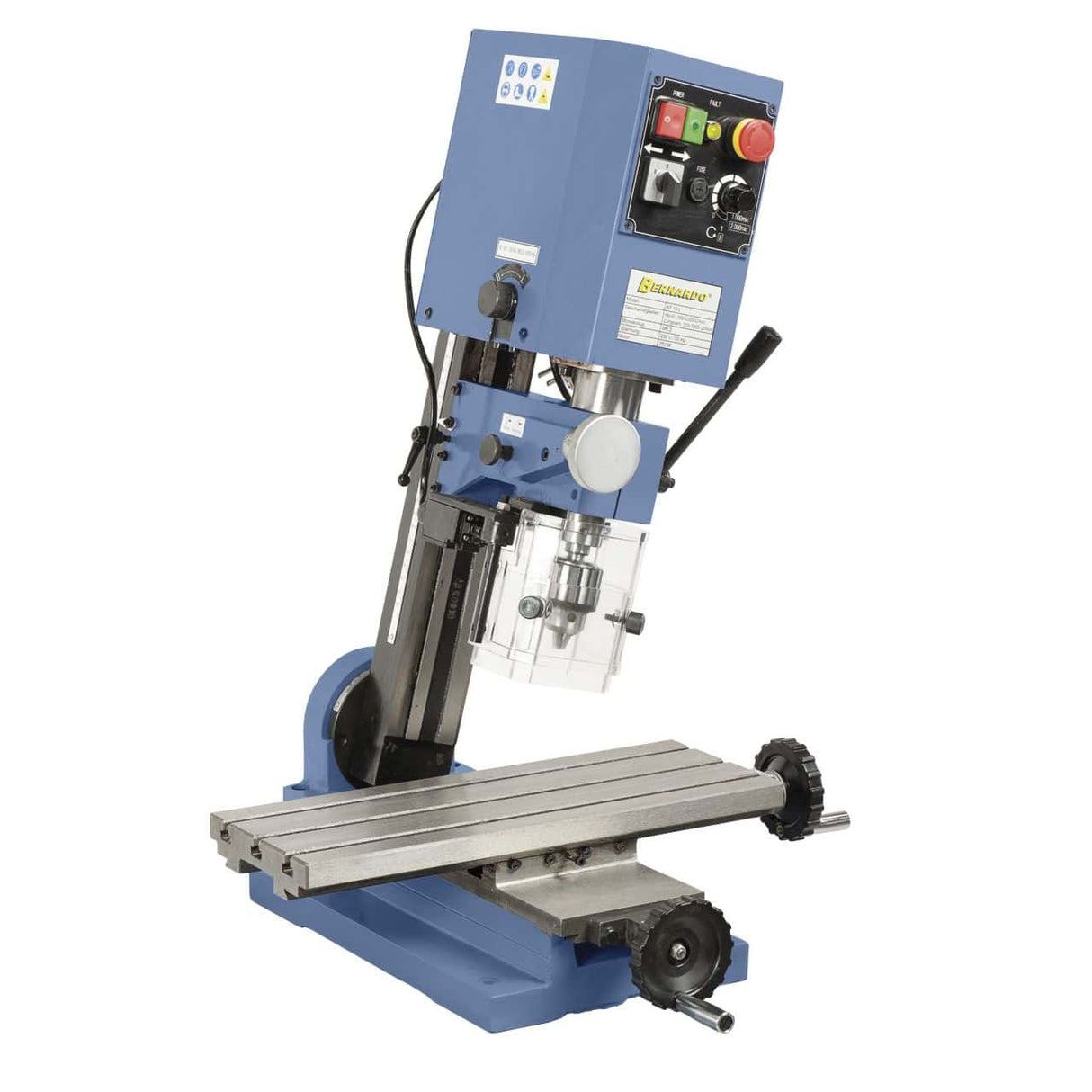

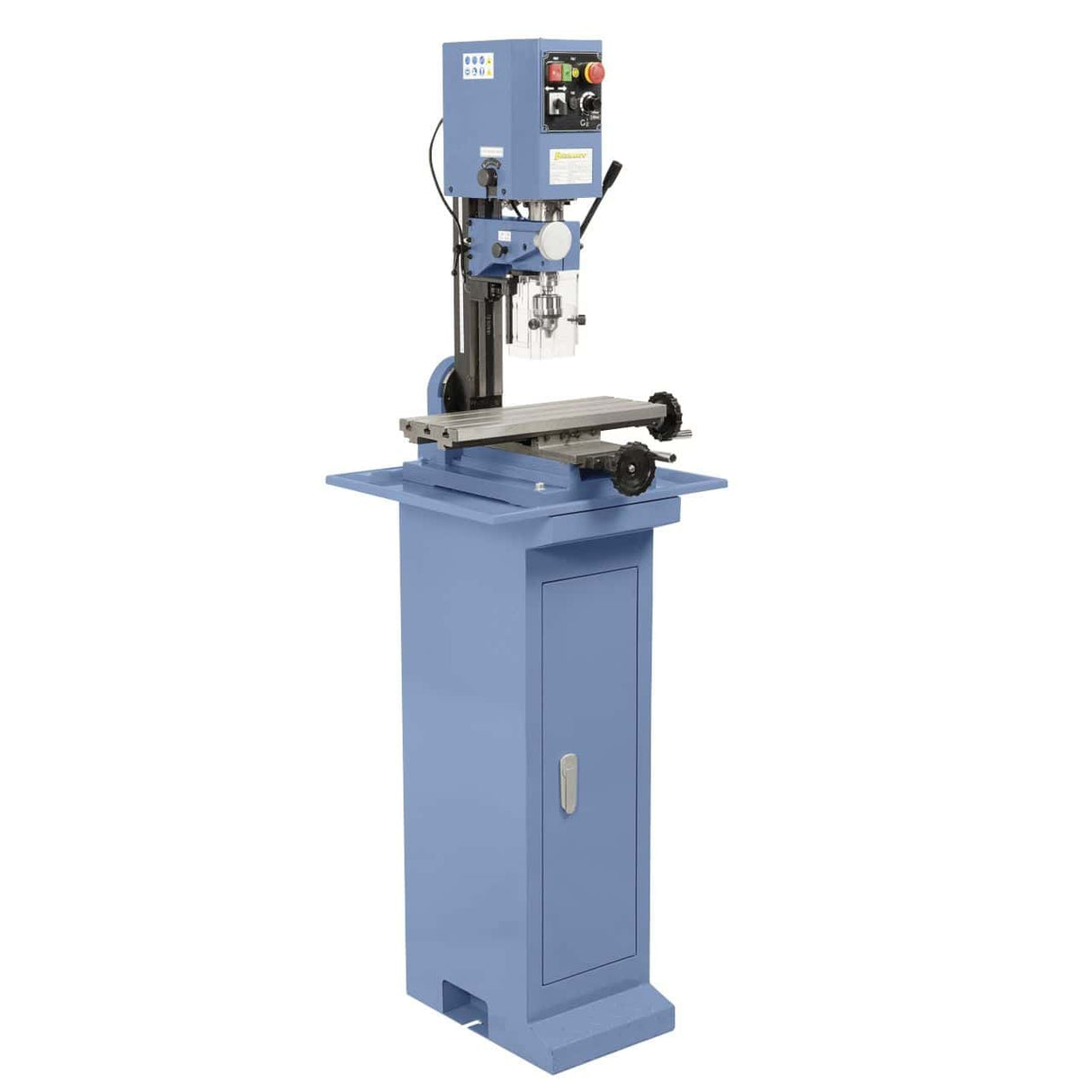

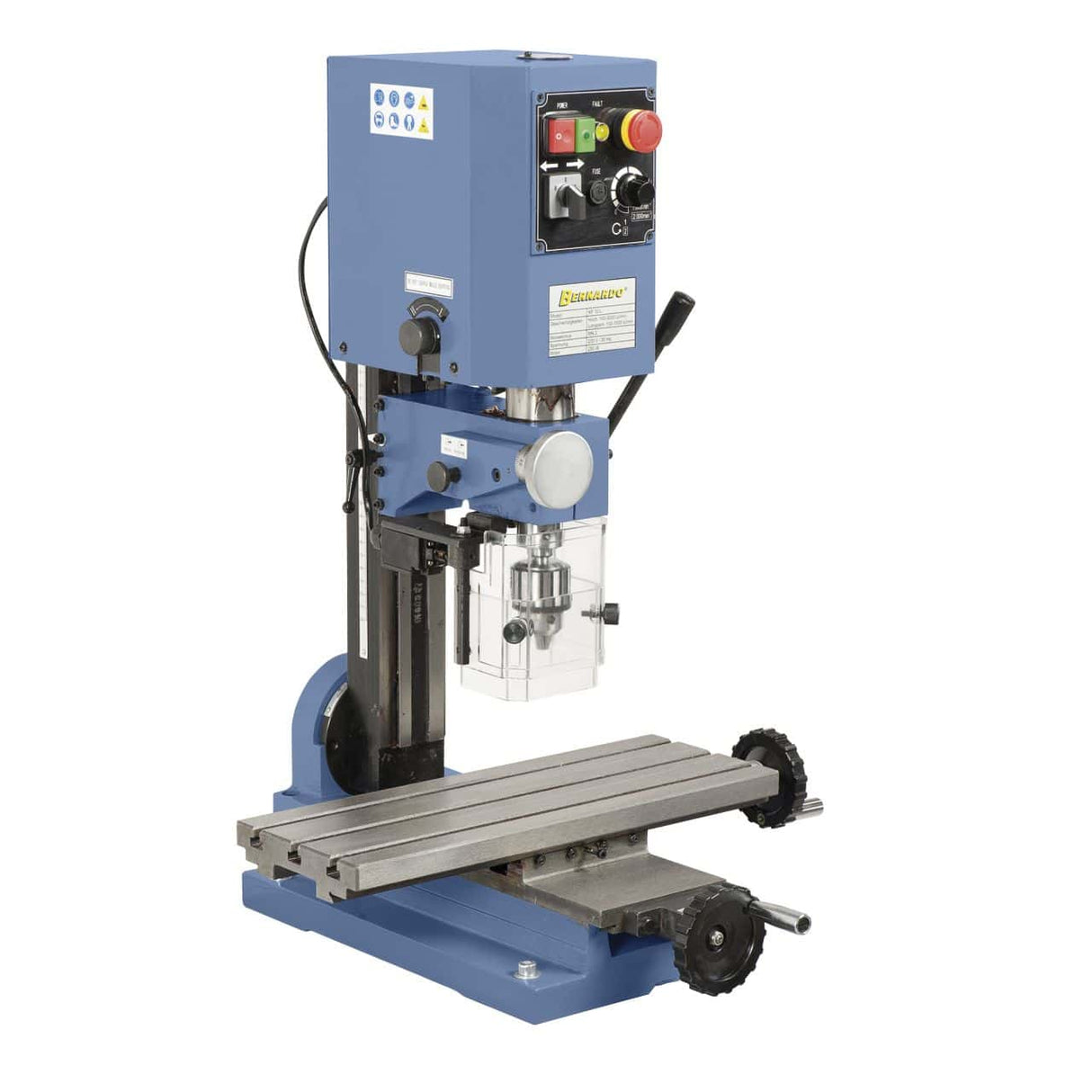

Bernardo KF 10 L Tischbohr-/Fräsmaschine mit 400 mm Tisch und Vario-Drehzahlregelung in zwei Bereichen
Bernardo KF 10 L Tischbohr-/Fräsmaschine mit 400 mm Tisch und Vario-Drehzahlregelung in zwei Bereichen ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Melden Sie sich für unseren Newsletter an
Erhalten Sie die neuesten Informationen über alle neuen Kollektionen, Verkäufe, Angebote und Ankunftsdaten.
-
Beschreibung
-
Produktsicherheit
-
Bewertungen
Beschreibung
Wer nutzt die KF 10 L und wofür?
Modellbauer, ambitionierte Hobbybastler und kleine Werkstätten wählen diese Maschine für die Präzisionsbearbeitung von Kleinteilen: Bohren von Aluminium- und Baustahlkomponenten bis Ø10 mm, Fräsen von Nuten und kleinen Flächen sowie Anfasen von Metallteilen. Die kompakte Größe der Maschine (50 kg Gewicht, 420 x 343 x 720 mm) macht sie zur idealen Lösung für Werkbänke in Heimwerkstätten, technischen Schulen und Schulungszentren.
Ihre Position im Bernardo-Sortiment
Die Bernardo KF 10 L gehört zum Einsteigersegment der Tischbohr- und -fräsmaschinen. Darüber bietet das Sortiment anspruchsvollere Modelle wie die KF 25 D Vario (110 kg) und die BF 25 Super (165 kg) mit höherer Bohrleistung und größerem Tisch. Unterhalb der KF 10 L gibt es keine professionellen Bohr- und Fräskombinationen: Für den reinen Hobbyeinsatz mit einfachen Bohrarbeiten sind die TB-Tischbohrmaschinen aus demselben Bernardo-Sortiment empfehlenswert.
Krollit Logistik und Support
Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage in Süddeutschland). Originale Bernardo-Ersatzteile werden innerhalb von 3–5 Werktagen ab Krollit-Lager versendet. Technische Dokumentationen, Produktdatenblätter und Unterstützung bei der Ersatzteilbestellung erhalten Sie von unserem italienischen Kundenservice. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Für wen ist die KF 10 L geeignet?
| Profil | Kompatibilität | Muster |
|---|---|---|
| Fortgeschrittene Modellbauer und Hobbybastler | Geeignet | Bohren Ø10 mm und Fräsen Ø20 mm an kleinen Werkstücken, Gewicht 50 kg auf der Werkbank |
| Fachschulen und Ausbildungszentren | Geeignet | Kompakte Maschine 420 x 343 x 720 mm, MK 2-Vorsatz, 230-V-Netzanschluss Standard |
| Professionelle Werkstätten für den Dauereinsatz | Nicht geeignet | 0,35-kW-Motor und 10 mm Kapazität für gelegentlichen Einsatz, nicht für die Serienfertigung |
Nicht geeignet für: Serienfertigung, Bearbeitung von Hartstählen über Ø10 mm, kontinuierliche Fräszyklen in mechanischen Werkstätten (für diese Anwendungen sind Modelle BF 25 Super oder höher erforderlich).
Arbeitskapazität
| Bohrstahl | Ø10 mm |
| Max. Planfräsen | Ø20 mm |
| Max. Stirnfräsen | Ø10 mm |
Spindel und Drehzahlen
| Spindelaufnahme | MK 2 |
| Spindelhub | 30 mm |
| Spindeldrehzahl (Vario) | 100–1.000 / 100–2.000 U/min |

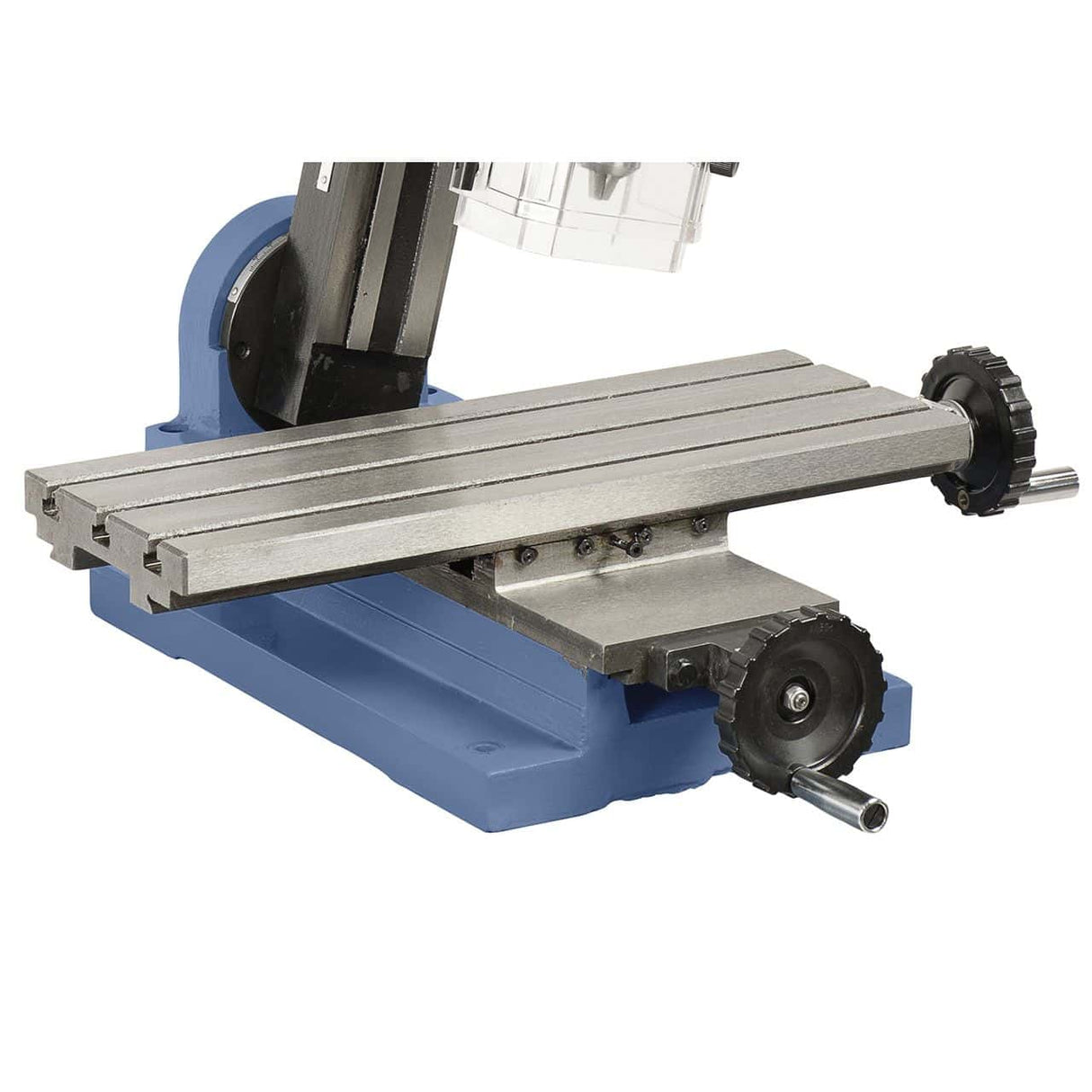

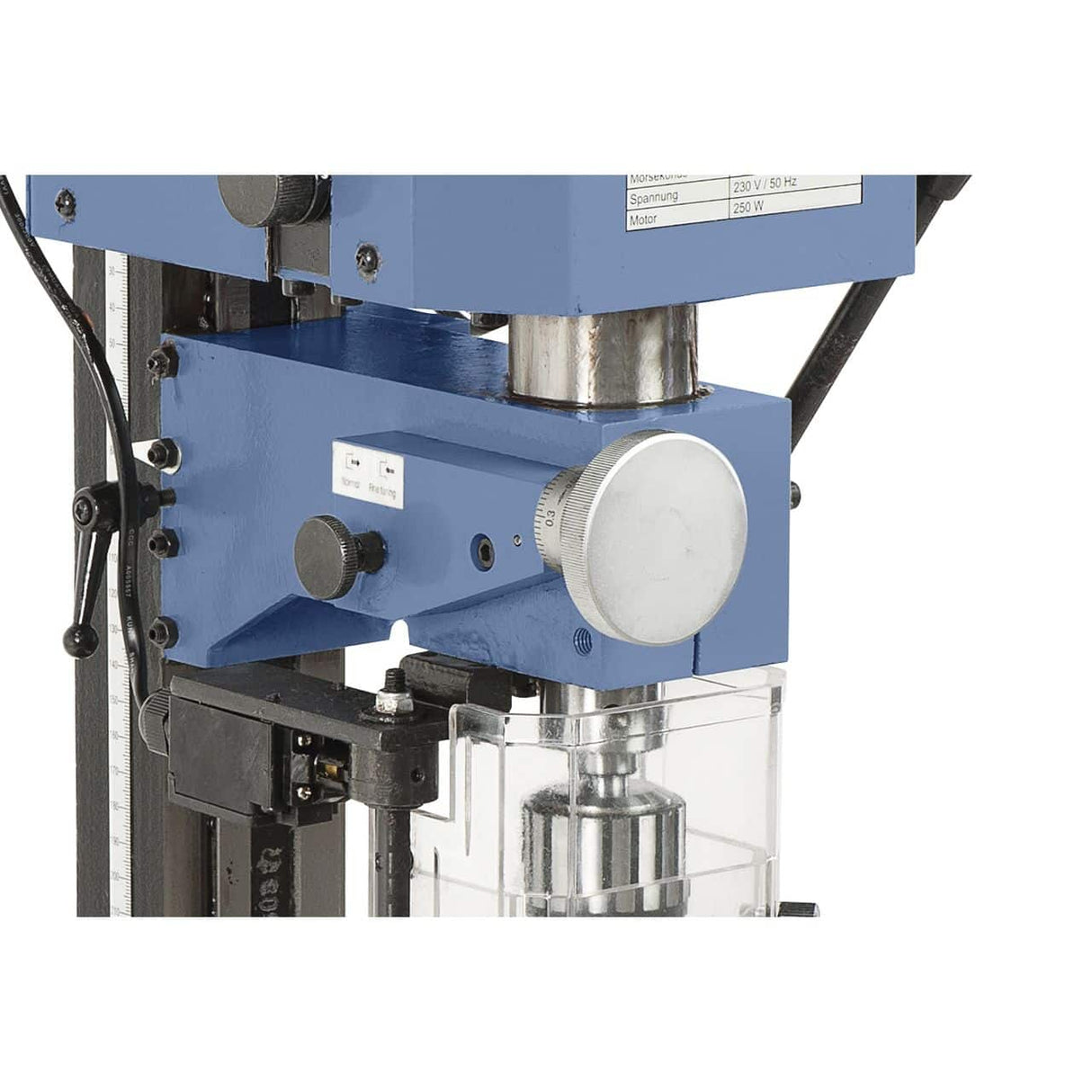

Tisch und Spindelkopf
| Maßtabelle | 400 x 145 mm |
| Tischverfahrweg (X / Y) | 330 / 170 mm |
| T-Nuten | 8 mm |
| Kopfneigung | ±45° |
| Kopfhöhenverstellung | 180 mm |
| Abstand Spindel-Säule | 140 mm |
| Abstand Spindel-Tisch | 80–260 mm |
Motor und Abmessungen
| Motorleistung S1 (100 %) | 0,25 kW |
| Motorleistung S6 (40 %) | 0,35 kW |
| Spannung | 230 V |
| Maschinenabmessungen (L x B x H) | 420 x 343 x 720 mm |
| Gewicht | 50 kg |
Standardausstattung

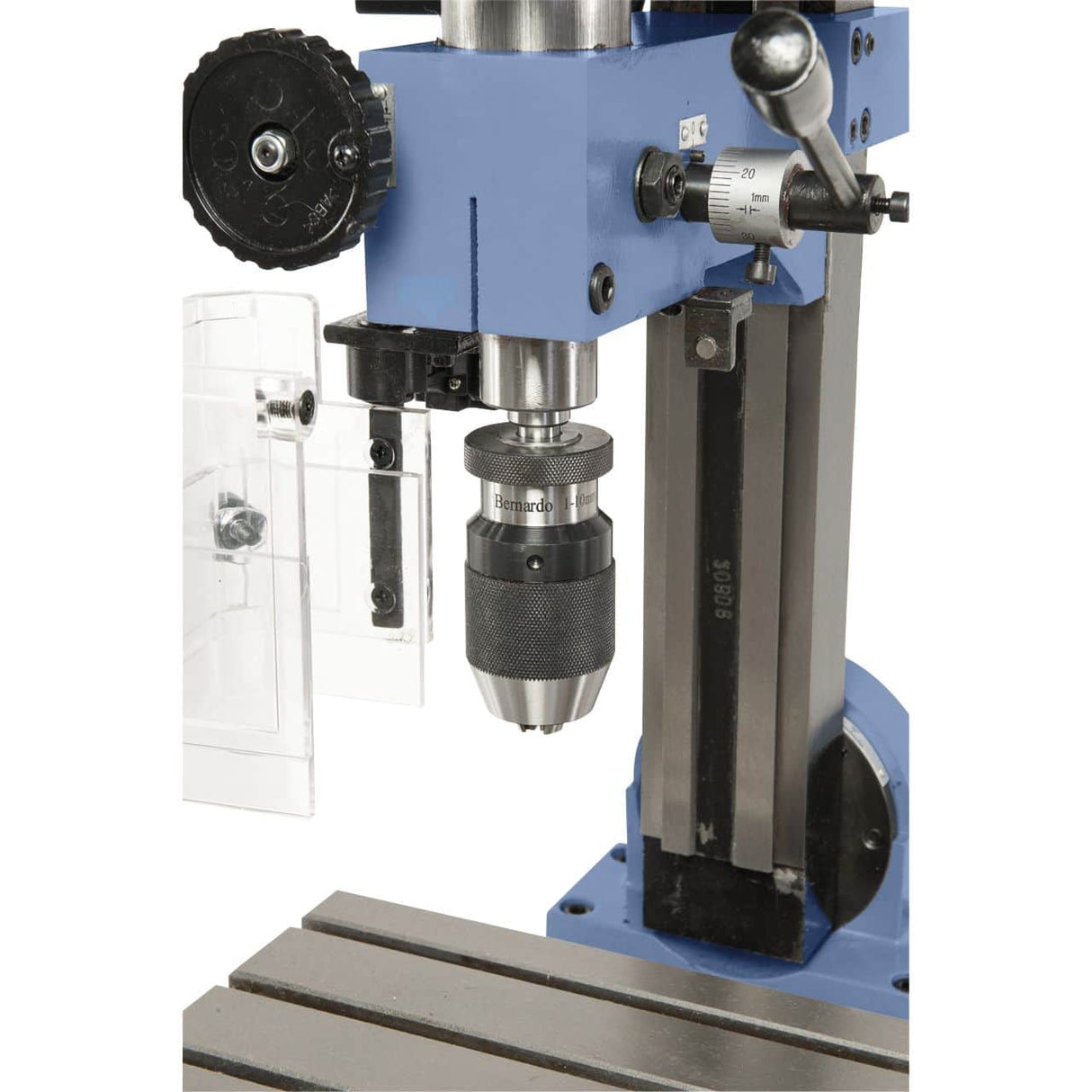

- 1–10 mm / B12 Spannfutter
- MK 2 / B12 Spindel
- M10 Zugstange
- Digitale Drehzahlanzeige
- Digitale Spindelhubanzeige
- Höhenverstellbare Schutzhaube mit Mikroschalter
- Werkzeugsatz
Häufig gestellte Fragen
Welche Bohr- und Fräskapazitäten bietet die KF 10 L?
Bohren in Stahl bis Ø 10 mm, Planfräsen bis Ø 20 mm, Stirnfräsen bis Ø 10 mm.
Die angegebenen Kapazitäten beziehen sich auf Standardstähle, nicht auf gehärtete Stähle. (z. B. C40, S235). Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Kapazität geringer sein. In diesem Fall empfiehlt es sich, die Drehzahl und den Vorschub zu reduzieren, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie stelle ich die Spindeldrehzahl an der KF 10 L ein?
Die Maschine verfügt über eine Vario-Drehzahlregelung, die stufenlos im Bereich von 100–1.000 / 100–2.000 U/min eingestellt werden kann.
Mit der Vario-Regelung lässt sich die Drehzahl präzise an den Material- und Werkzeugdurchmesser anpassen, ohne dass Riemen oder Zahnräder gewechselt werden müssen. Für das Planfräsen von Baustahl wird typischerweise der niedrigere Drehzahlbereich verwendet, für kleine Bohrungen in Aluminium der höhere.
Welches Netzteil und welchen Motor verwendet die KF 10 L?
0,25 kW (S1 Dauerbetrieb) / 0,35 kW (S6 Aussetzbetrieb) Motor mit 230-V-Netzanschluss.
Der Motor wird an einem Standard-230-V-Einphasennetz betrieben, das in allen Werkstätten und Laboren üblich ist. Die Angabe S6 (40 % Drehzahl) bedeutet, dass der Motor im Aussetzbetrieb die maximale Leistung abgeben kann, während S1 (100 % Drehzahl) die Nennleistung für Dauerbetrieb angibt.
Welche Tischabmessungen, Verfahrwege und Spindelaufnahme hat die KF 10 L?
Kreuztisch 400 x 145 mm mit 330/170 mm X/Y-Verfahrwegen, Spindelaufnahme MK 2, 30 mm Spindelhub.
Die Spindelaufnahme MK 2 entspricht einem internationalen Standard: Zubehör (Spannfutter, Fräserhalter, Reduzieraufnahmen) ist gängig erhältlich. Die Verfahrwege des Tisches ermöglichen die Bearbeitung von Werkstücken innerhalb der effektiven Arbeitsabmessungen (X/Y-Verfahrwege abzüglich der Abmessungen der Vorrichtung).
Wie viel wiegt die KF 10 L und welche Art der Installation ist erforderlich?
Die Maschine wiegt ca. 50 kg und ist für die Installation auf einer stabilen Werkbank mit einem 230-V-Haushaltsstromanschluss ausgelegt.
Das geringe Gewicht von 50 kg ermöglicht die manuelle Positionierung (mit zwei Personen) und die Installation auf Standardwerkbänken. Prüfen Sie jedoch die Tragfähigkeit der Werkbank und das Vorhandensein einer ebenen Oberfläche, um ein Durchbiegen während des Fräsens zu vermeiden.
