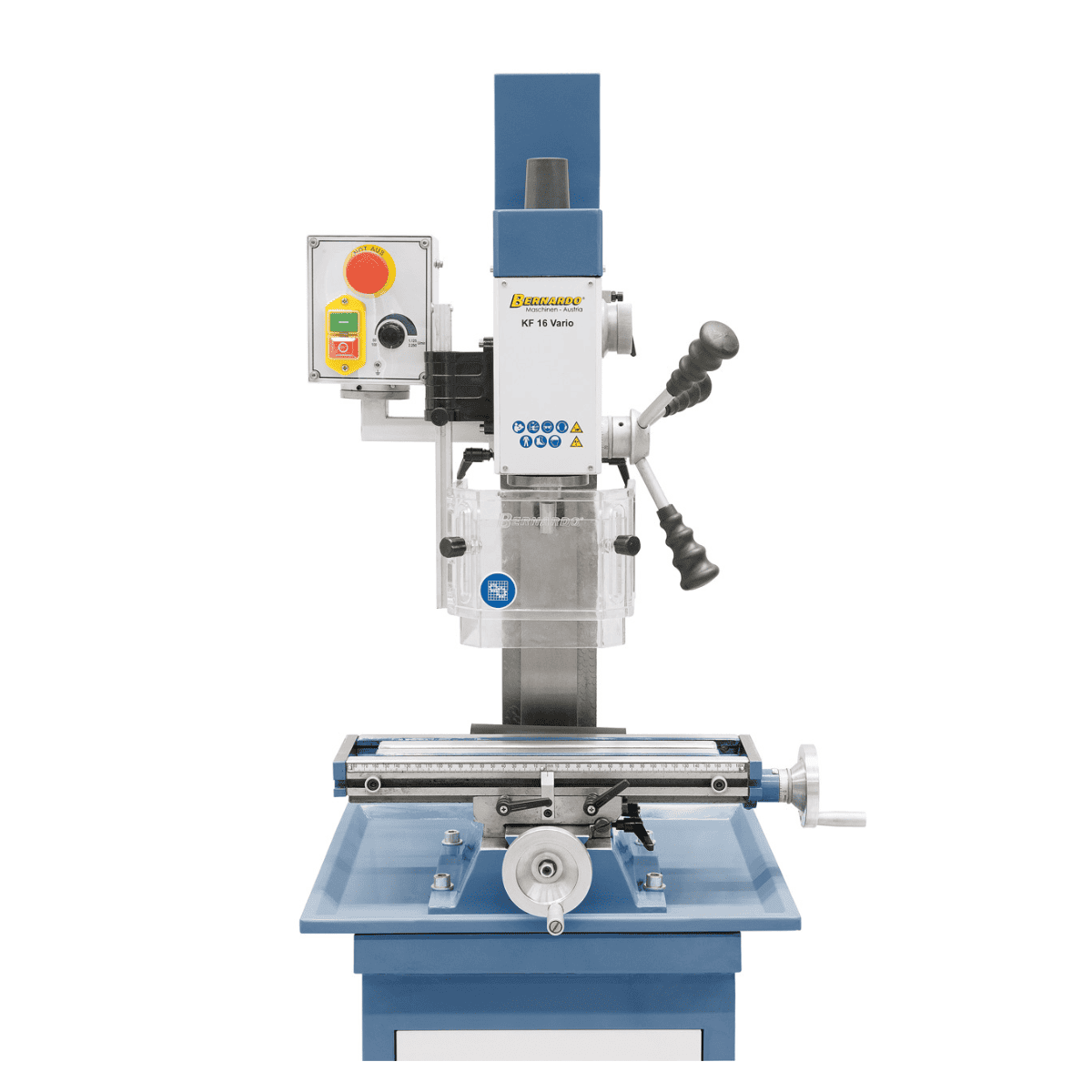

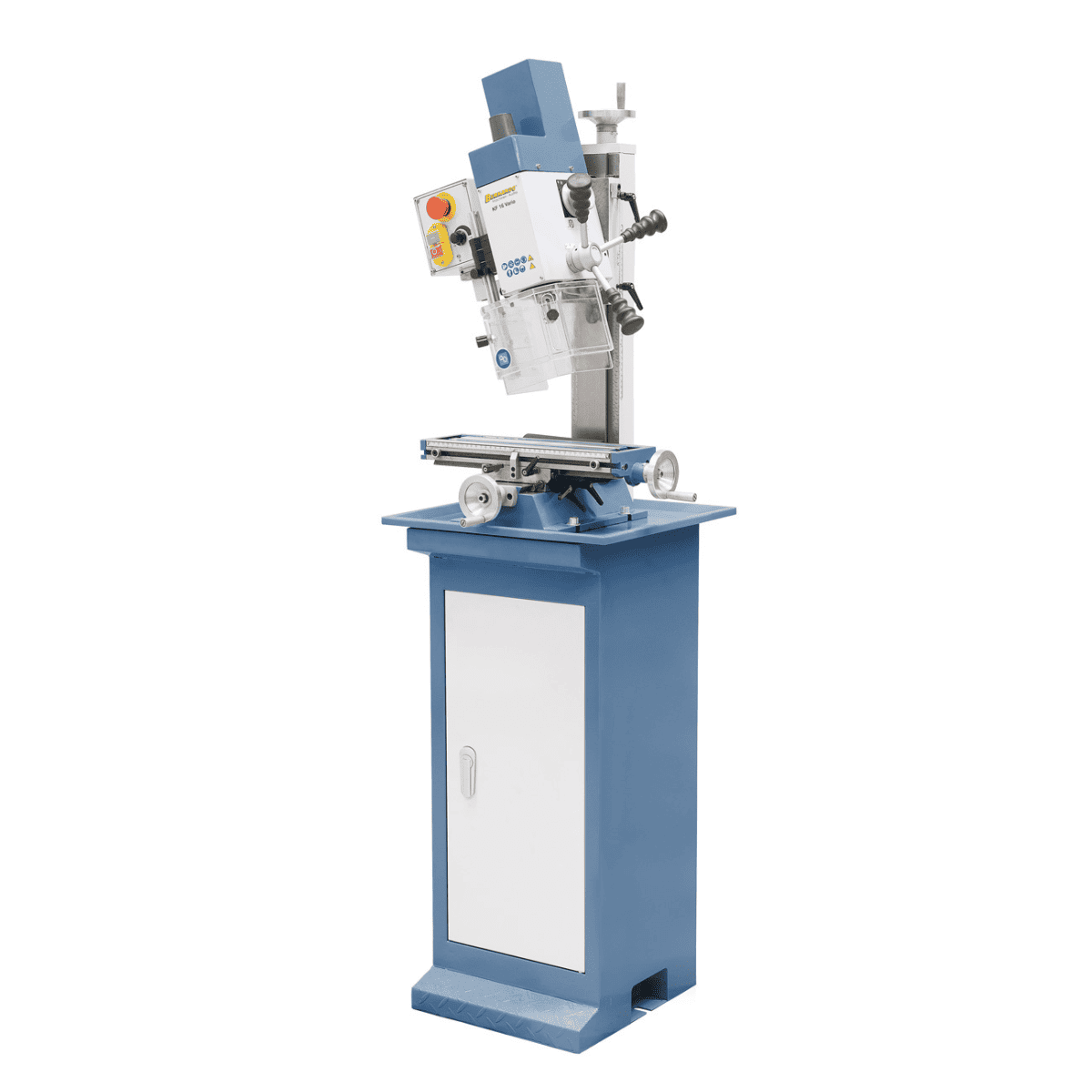

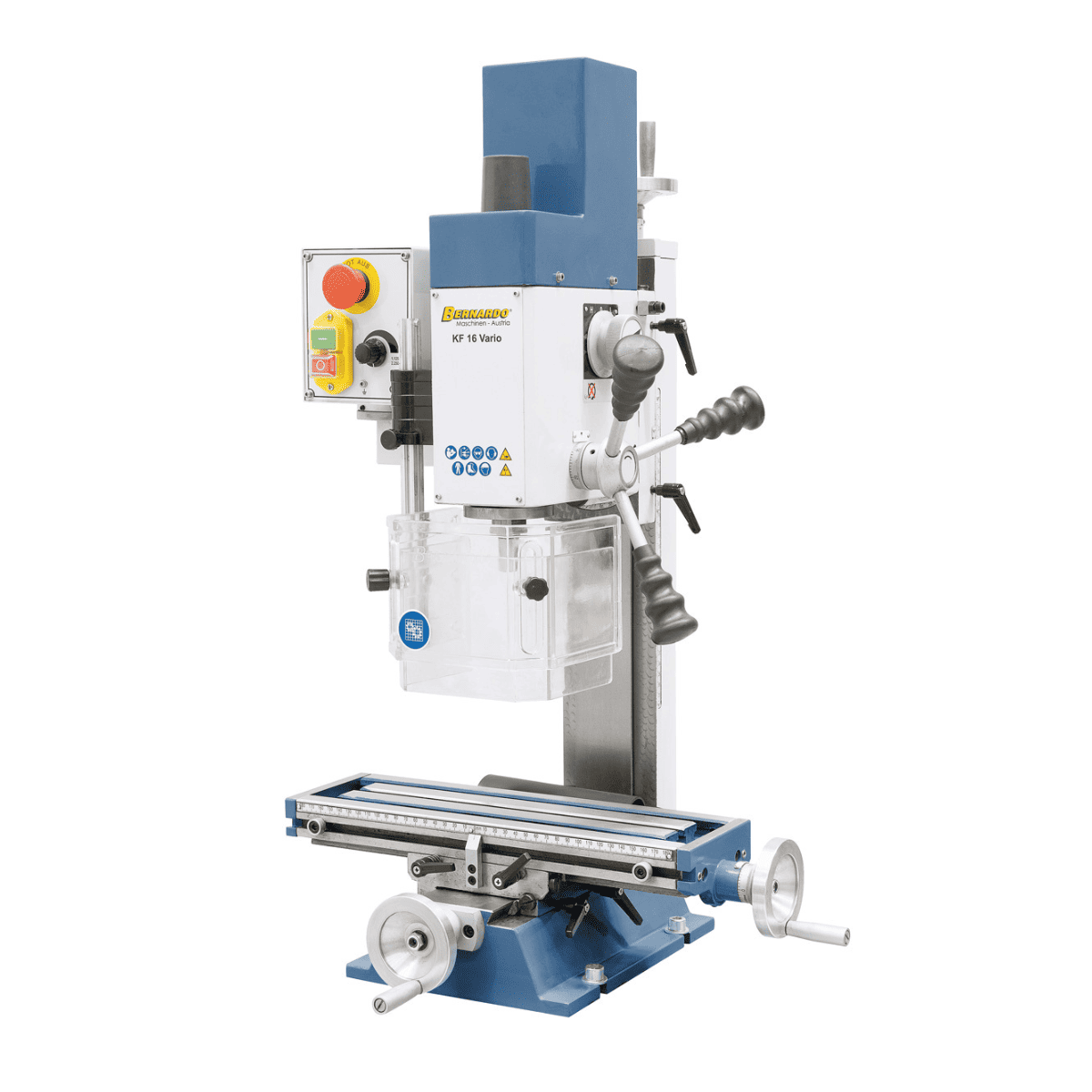

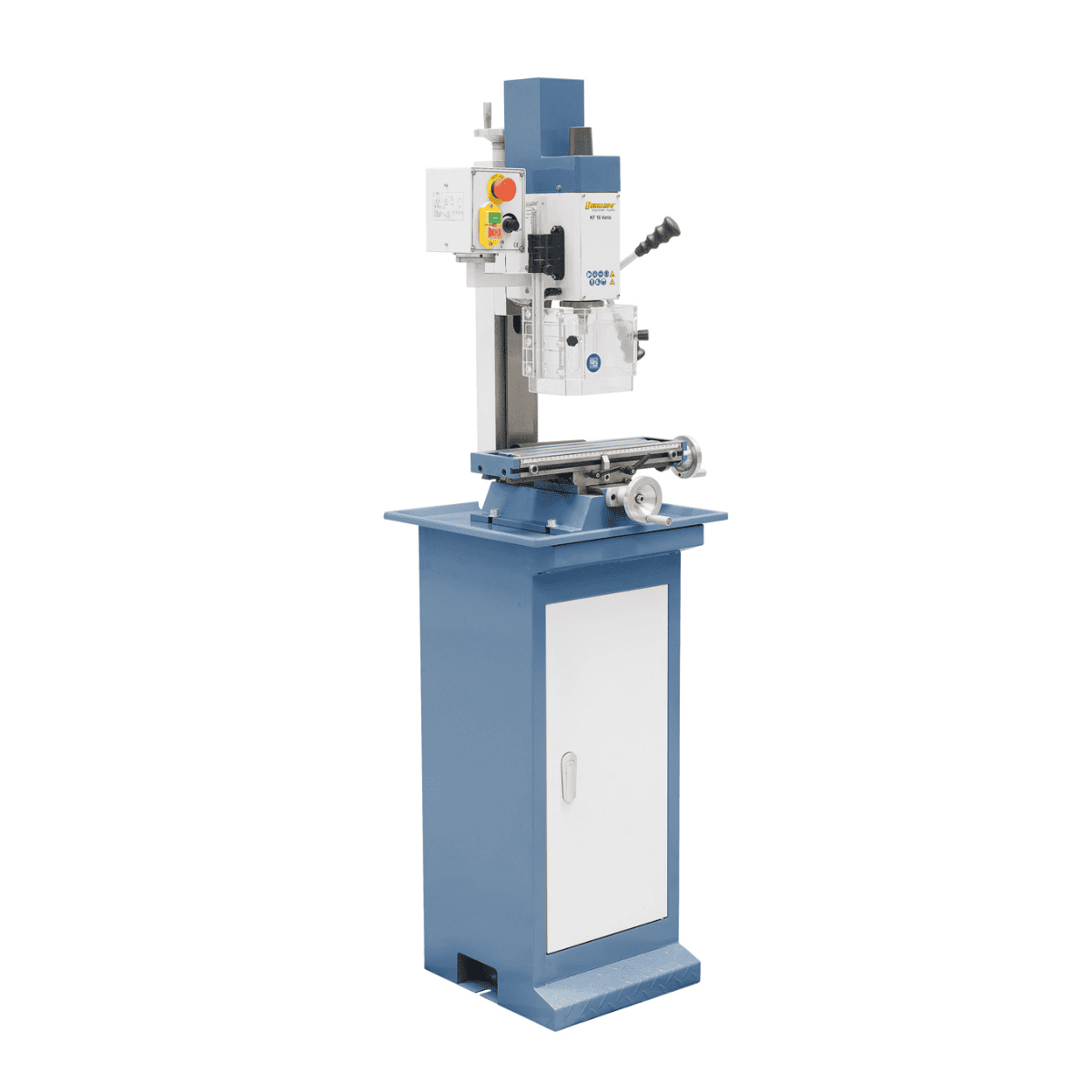

Bernardo KF 16 Vario Bohr- und Fräsmaschine
Die Bernardo KF 16 Vario ist eine vielseitige Kombinationsmaschine, die die Funktionen einer Bohr- und Fräsmaschine in einem kompakten Format vereint. Gefertigt aus Grauguss mit Schwalbenschwanzführungen, garantiert sie Steifigkeit, Stabilität und geringe Vibrationen – essenzielle Eigenschaften für die Präzisionsbearbeitung.
Sie eignet sich für Labore, Werkstätten und ambitionierte Hobbyanwender und ermöglicht das Bohren bis 16 mm in Stahl und das Planfräsen bis 50 mm mit Fräsern bis zu einem maximalen Schaftdurchmesser von 20 mm. Der neigbare Kopf von –90° bis +90° und die stufenlose Drehzahlregelung sorgen für hohe Flexibilität im Betrieb.
Der große und präzise Arbeitstisch bietet Längs- und Querverfahrwege, die ideal für mittelgroße Werkstücke geeignet sind. Der Einphasenmotor mit einer Leistung bis zu 0,80 kW (S6) gewährleistet eine gleichbleibende Leistung in einer kompakten Maschine mit einem Gewicht von ca. 60 kg, die sich problemlos in der Werkstatt aufstellen lässt.
Hauptmerkmale
Graugusskonstruktion mit Schwalbenschwanzführungen für maximale Stabilität
Bohrleistung in Stahl bis zu 16 mm>
Planfräsen bis zu 50 mm – Fräser mit Schaftdurchmesser bis zu 20 mm
Schwenkbarer Fräskopf von –90° bis +90° für Winkelbearbeitung
Stufenlose Drehzahlregelung von 50–1125 / 100–2250 U/min
Arbeitstisch 400 × 120 mm mit 230 / 140 mm Hub
Höhenverstellung des Fräskopfes: 200 mm
Einphasenmotor mit einer Leistung bis zu 0,80 kW (S6)
Kompakt Design, geringes Gewicht und hohe Präzision
Technische Tabelle
| Merkmale | Werte |
|---|---|
| Bohrleistung in Stahl | 16 mm |
| Max. Durchmesser Planfräser | 50 mm |
| Max. Durchmesser Schaftfräser | 20 mm |
| Auslegerlänge | 170 mm |
| Max. Spindel-Tisch-Abstand | 275 mm |
| Bohrhub | 50 mm |
| Kontinuierliche Spindeldrehzahl | 50 – 1125 / 100 – 2250 U/min |

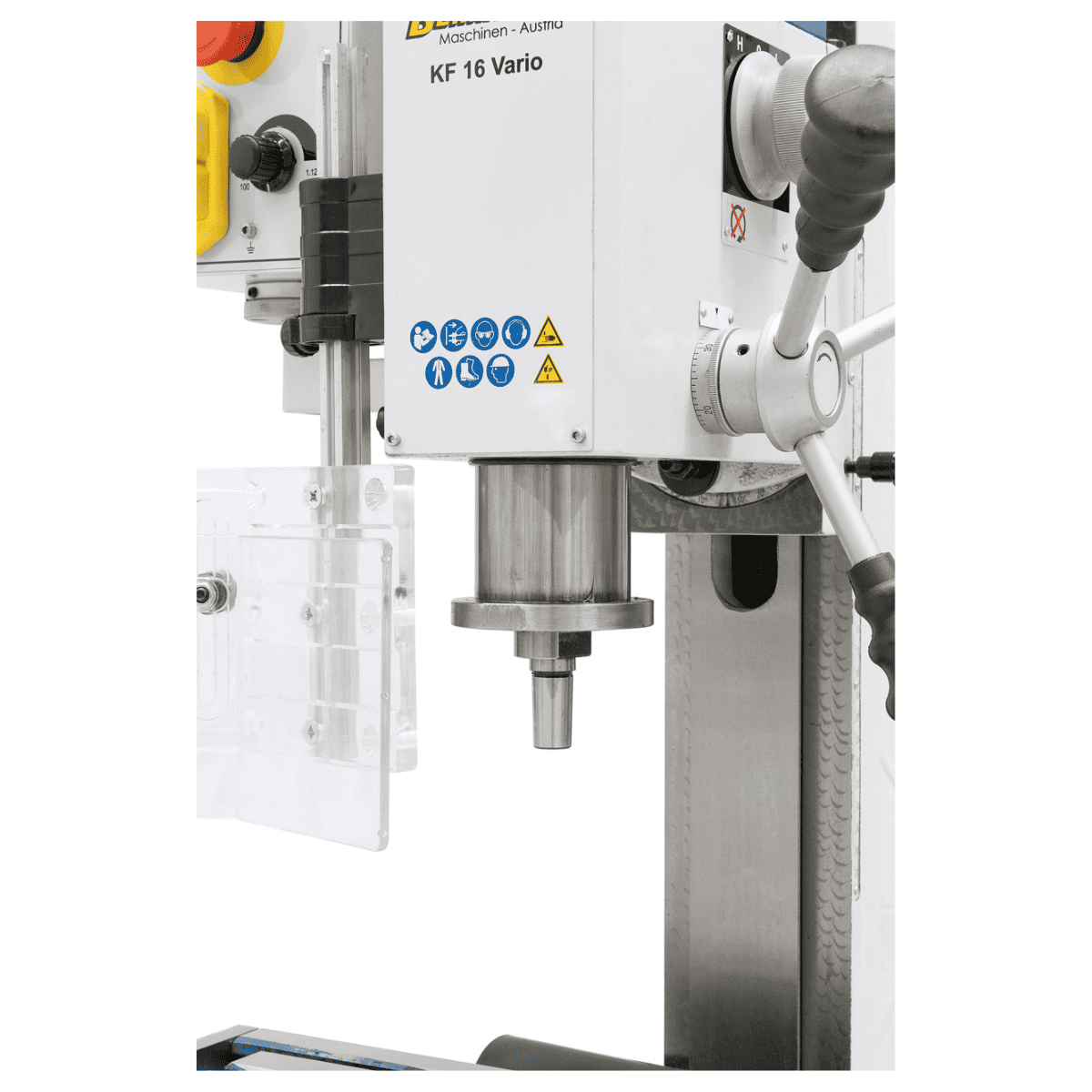

| Spindelaufnahme | MK 2 (B16) |

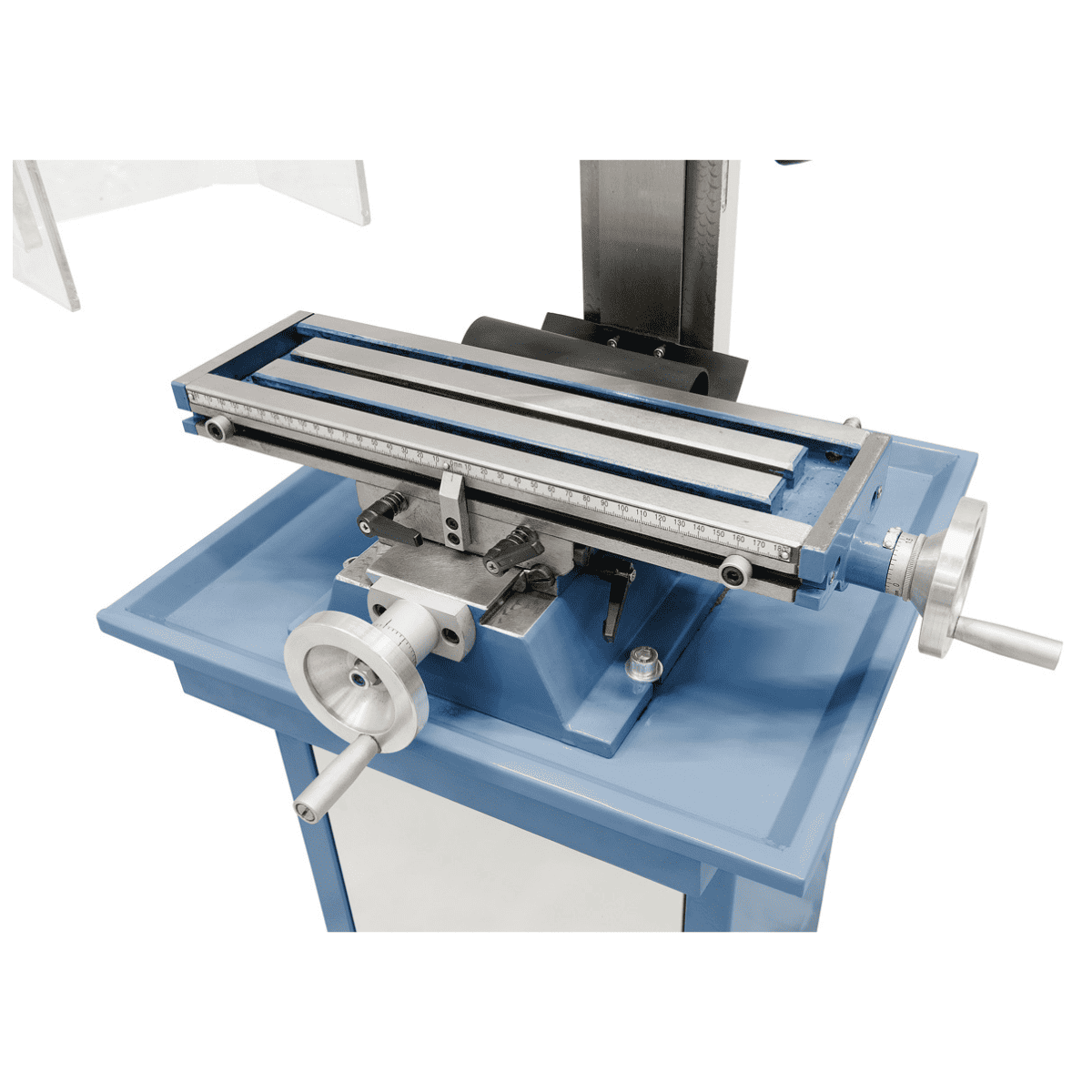

| Tischabmessungen | 400 × 120 mm |
| Verfahrweg (X / Y) | 230 / 140 mm |
| Drehung Fräskopf | –90° bis +90° |
| Höhenverstellung Fräskopf | 200 mm |
| T-Nutgröße | 10 mm |
| Motorleistung (S1 100 %) | 0,50 kW / 230 V |
| Motorleistung (S6 40 %) | 0,80 kW / 230 V |
| Maschinenabmessungen (B × T × H) | 530 × 490 × 820 mm |
| Gewicht | ca. 60 kg |
Lieferumfang
M10-Spannfutter
MK 2 / B16-Kegelspannfutter
EMV-Filter gemäß CE-Normen
Höhenverstellbare Schutzabdeckung
Steuereinheit
Bedienungsanleitung
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Bohrmaschine und einer Bohr-Fräsmaschine?
Die Bohrmaschine verfügt nur über eine vertikale Spindelbewegung und einen Drehtisch – sie eignet sich ausschließlich zum Bohren. Die Bohr-Fräsmaschine (Serie KF) ist zusätzlich mit Schwalbenschwanzführungen in X- und Y-Richtung ausgestattet, die es ermöglichen, das Werkstück während der Bearbeitung in zwei Richtungen zu bewegen. Dies erlaubt Planfräsen, Ausbohren und Mehrfachbohren ohne Umpositionierung des Werkstücks. Die Steifigkeit des Graugusses der Serie KF ist entscheidend für die Aufnahme der seitlichen Fräskräfte, die eine Standard-Bohrmaschine nicht bewältigen kann.
Welche Fräser werden für den Kegel MT3/MT4 verwendet?
Die Morsekonusaufnahme MT3 oder MT4 der KF-Serie ist geeignet für: Fräser mit Kegelschaft (mit direkter Untersetzung in der Spindel), Fräserhalter mit Kegelschaft und ER32/ER40-Spannzangen für Fräser mit Zylinderschaft. Die Untersetzung MT3→B16 dient zur Montage eines selbstspannenden Bohrfutters für Standardbohrer. Zum Planfräsen werden Fräsköpfe mit entsprechendem Kegelschaft verwendet. Prüfen Sie vor jedem Werkzeug die maximal zulässige Umfangsdrehzahl.
Funktioniert das Vario-Antriebssystem im laufenden Betrieb?
Ja. Das Vario-Antriebssystem regelt die Drehzahl stufenlos über einen mechanischen Variator, ohne die Maschine anzuhalten oder die Riemen zu bewegen – drehen Sie einfach den Drehknopf während des Betriebs. Der Wechsel von langsamem Bohren in hartem Stahl zu schnellem Fräsen in Aluminium dauert nur 3 Sekunden, im Vergleich zu 2–3 Minuten Ausfallzeit bei einem herkömmlichen Riemenantrieb.
Sind Ersatzteile und Service verfügbar?
Original Bernardo Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Platz benötige ich in meiner Werkstatt?
Die Fräsmaschinen der KF-Serie benötigen weniger Platz als die Werkstattfräsmaschinen der BFM/WFM-Serie. Planen Sie auf beiden Seiten des Tisches einen Freiraum ein, der dem Längsverfahrweg plus 60 cm für sicheres Arbeiten entspricht. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
