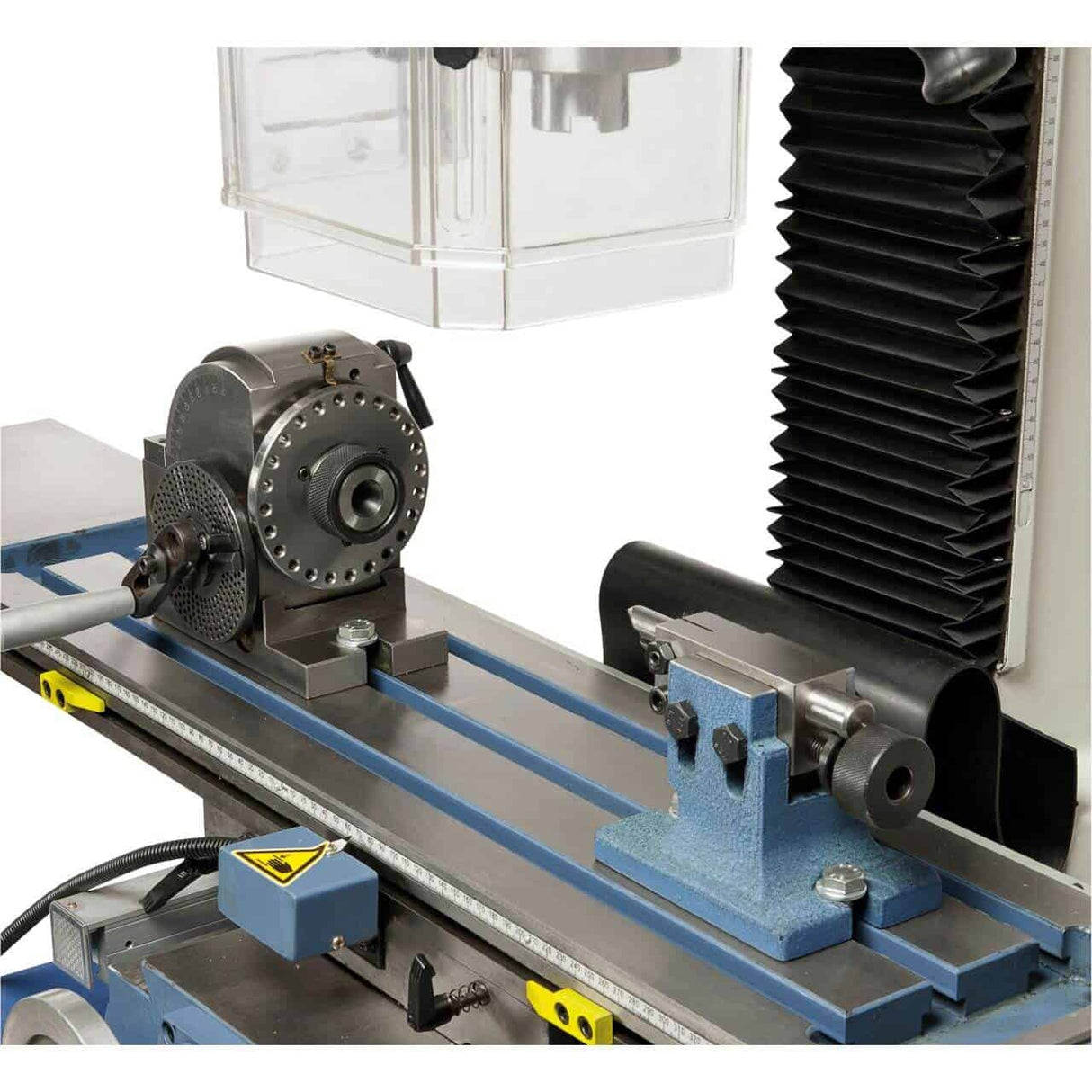

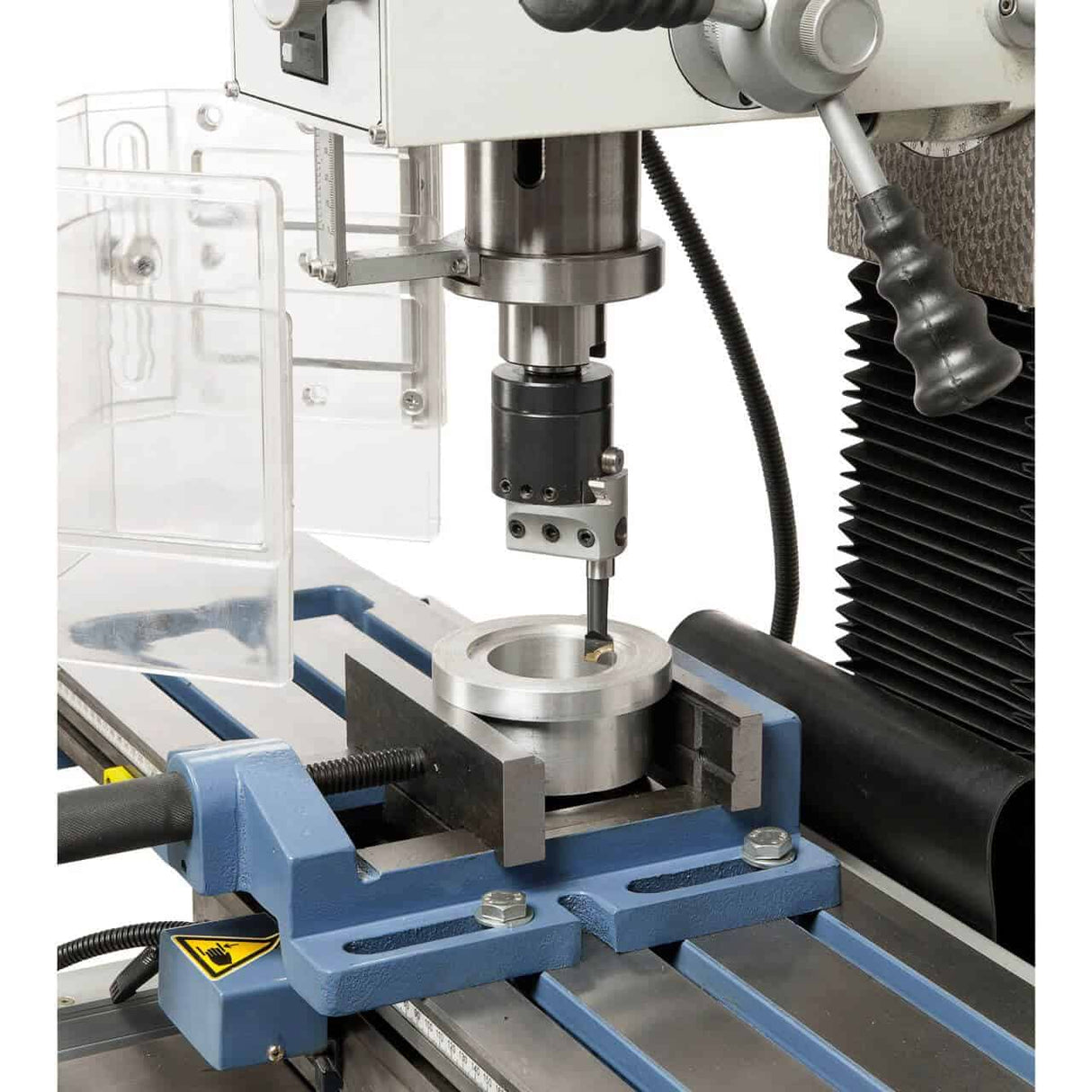

Bernardo KF 25 PRO Bohr-Fräsmaschine
Die Bernardo KF 25 PRO ist eine Kombinationsmaschine zum Bohren, Fräsen und Gewindeschneiden. Dank ihres Gleichstrommotors und des zweistufigen Getriebes bietet sie eine stufenlose Drehzahlregelung (50–3000 U/min) und optimales Drehmoment auch bei niedrigen Drehzahlen.
Der 700 x 180 mm große Kreuztisch mit fein bearbeiteten Oberflächen und Verfahrwegen von 490 x 150 mm garantiert viel Arbeitsraum und hohe Präzision. Der um ±90° schwenkbare Kopf ermöglicht Winkelfräsen und Anfasen, während Kegelrollenlager eine hohe Spindelrundlaufgenauigkeit (≤0,015 mm) gewährleisten.
Dieses Modell kann optional mit einem automatischen Tischvorschub und einer digitalen 3-Achsen-Anzeige ausgestattet werden, was die Produktivität weiter steigert. Zur Standardausstattung gehören eine digitale Spindelhub- und Drehzahlanzeige, einstellbare Schutzfunktionen, ein EMV-Filter und ein Werkzeugsatz.
Hauptspezifikationen
Bohrkapazität bis Ø 20 mm in Stahl
Max. Planfräsen Ø 63 mm und Max. Schaftfräsen Ø 100 mm. Ø 20 mm
Stufenlose Drehzahlregelung (50–3000 U/min) mit 2-stufigem Getriebe
Kopfneigung ±90° für Winkel- und Fasenarbeiten
Kreuztisch 700 x 180 mm mit 490 x 150 mm Verfahrweg
Spindelrundlaufgenauigkeit ≤0,015 mm mit Kegelrollenlagern
Schwalbenschwanzführungen in X-, Y- und Z-Richtung, über Keilwellen verstellbar
Rechts-/Linkslauf für Gewindeschneiden serienmäßig

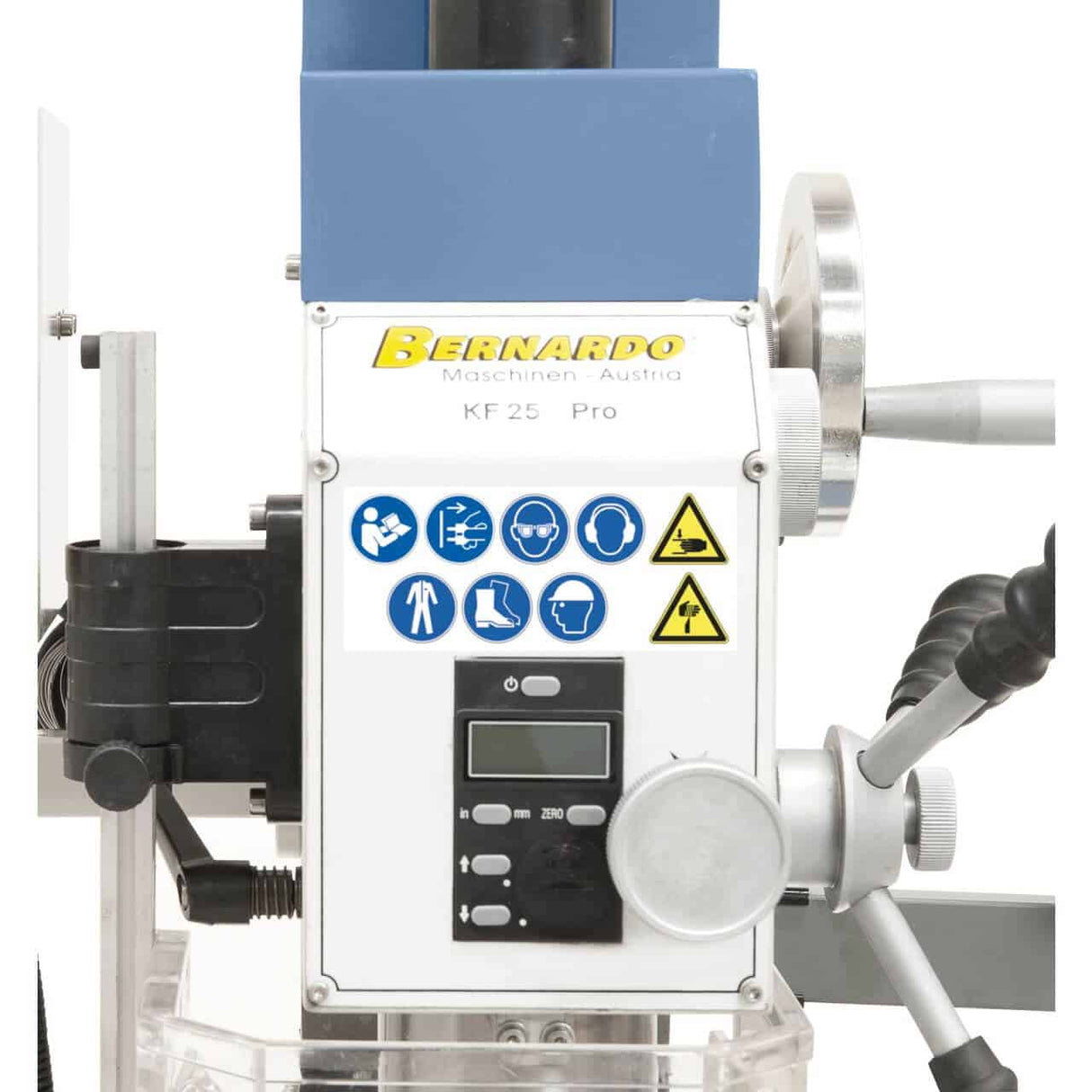

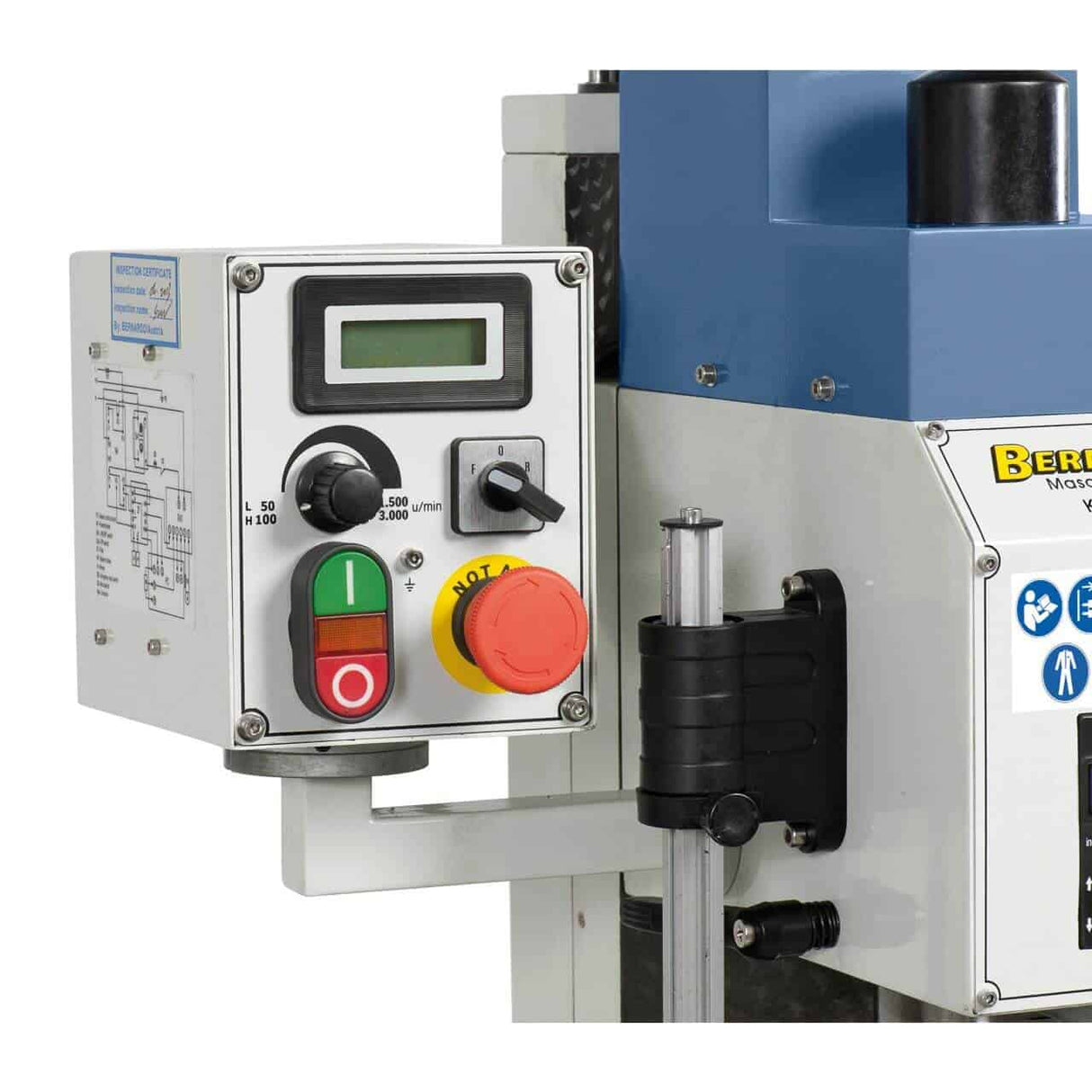

Digitale Anzeige von Spindeldrehzahl und Hub
Höhenverstellbarer Schutz und CE-konformer EMV-Filter
Kompakte und robuste Bauweise, Gewicht 135 kg
Optional: automatischer Tischvorschub und 3-Achsen-Digitalanzeige
Technische Daten des Tisches Daten:
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
20 mm |
| Planfräskapazität |
63 mm |
| Schaftfräskapazität |
20 mm |
| Abstand zwischen Spindel und Ständer |
170 mm |
| Min./Max. Abstand zwischen Spindel und Tisch |
45 – 325 mm |
| Spindelverfahrweg |
52 mm |
| Spindeldrehzahl (stufenlos) |
50 – 1500 / 100 – 3000 U/min |
| Spindelanschluss |
MT 3 |
| Tischabmessungen |
700 x 180 mm |
| Tischverfahrweg (X / Y) |
490 / 150 mm |
| Kopfneigung |
-90° a +90° |
| Kopfhöhenverstellung |
275 mm |
| T-Nut-Abmessungen |
12 mm |
| Motorleistung S1 100 % |
0,90 kW / 230 V |
| Motorleistung S6 40 % |
1,35 kW / 230 V |
| Maschinenabmessungen (B x T x H)* |
950 x 560 x 930 mm |
| Gewicht |
ca. 135 kg |
| * ohne Ständer |
|
Lieferumfang:
MT 3 / B16 Spindel
Zugstange
Digitale Spindelhubanzeige
Digitale Drehzahlanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Bohrmaschine und einer Bohr-Fräsmaschine?
Die Bohrmaschine verfügt nur über eine vertikale Spindelbewegung und einen Drehtisch – sie eignet sich ausschließlich zum Bohren. Die Bohr-Fräsmaschine (Serie KF) ist zusätzlich mit Schwalbenschwanzführungen in X- und Y-Richtung ausgestattet, die es ermöglichen, das Werkstück während der Bearbeitung in zwei Richtungen zu bewegen. Dies erlaubt Planfräsen, Ausbohren und Mehrfachbohren ohne Umpositionierung des Werkstücks. Die Steifigkeit des Graugusses der Serie KF ist entscheidend für die Aufnahme der seitlichen Fräskräfte, die eine Standard-Bohrmaschine nicht bewältigen kann.
Welche Fräser werden für den Kegel MT3/MT4 verwendet?

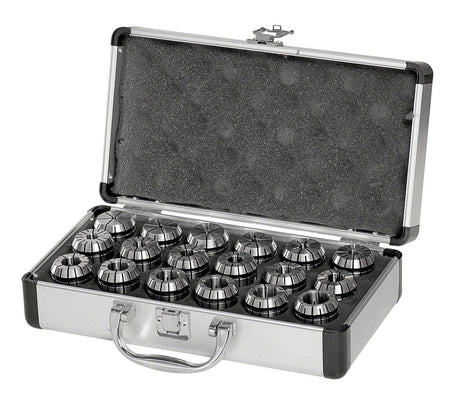

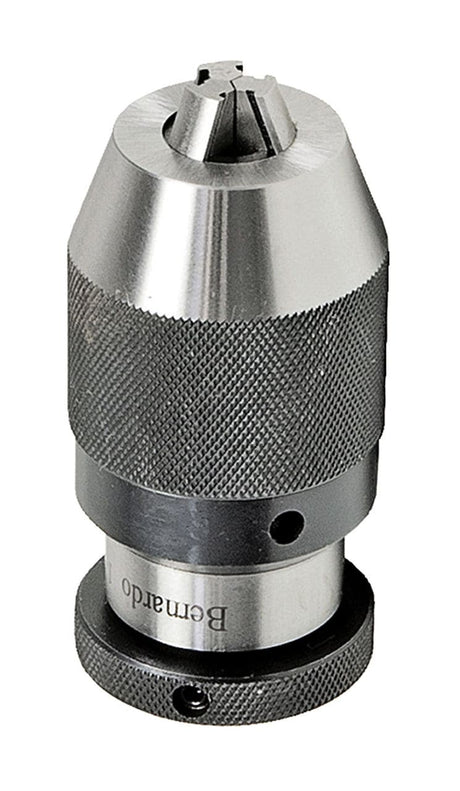

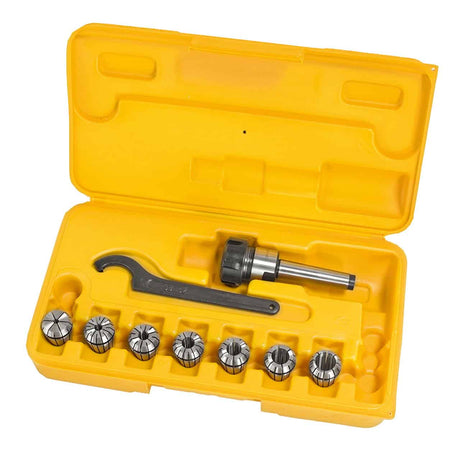

Die Morsekonusaufnahme MT3 oder MT4 der KF-Serie ist geeignet für: Fräser mit Kegelschaft (mit direkter Untersetzung in der Spindel), Fräserhalter mit Kegelschaft und ER32/ER40-Spannzangen für Fräser mit Zylinderschaft. Die Untersetzung MT3→B16 dient zur Montage eines selbstspannenden Bohrfutters für Standardbohrer. Zum Planfräsen werden Fräsköpfe mit entsprechendem Kegelschaft verwendet. Prüfen Sie vor jedem Werkzeug die maximal zulässige Umfangsdrehzahl.
Funktioniert das Vario-Antriebssystem im laufenden Betrieb?
Ja. Das Vario-Antriebssystem regelt die Drehzahl stufenlos über einen mechanischen Variator, ohne die Maschine anzuhalten oder die Riemen zu bewegen – drehen Sie einfach den Drehknopf während des Betriebs. Der Wechsel von langsamem Bohren in hartem Stahl zu schnellem Fräsen in Aluminium dauert nur 3 Sekunden, im Vergleich zu 2–3 Minuten Ausfallzeit bei einem herkömmlichen Riemenantrieb.
Sind Ersatzteile und Service verfügbar?
Original Bernardo Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Platz benötige ich in meiner Werkstatt?
Die Fräsmaschinen der KF-Serie benötigen weniger Platz als die Werkstattfräsmaschinen der BFM/WFM-Serie. Planen Sie auf beiden Seiten des Tisches einen Freiraum ein, der dem Längsverfahrweg plus 60 cm für sicheres Arbeiten entspricht. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
