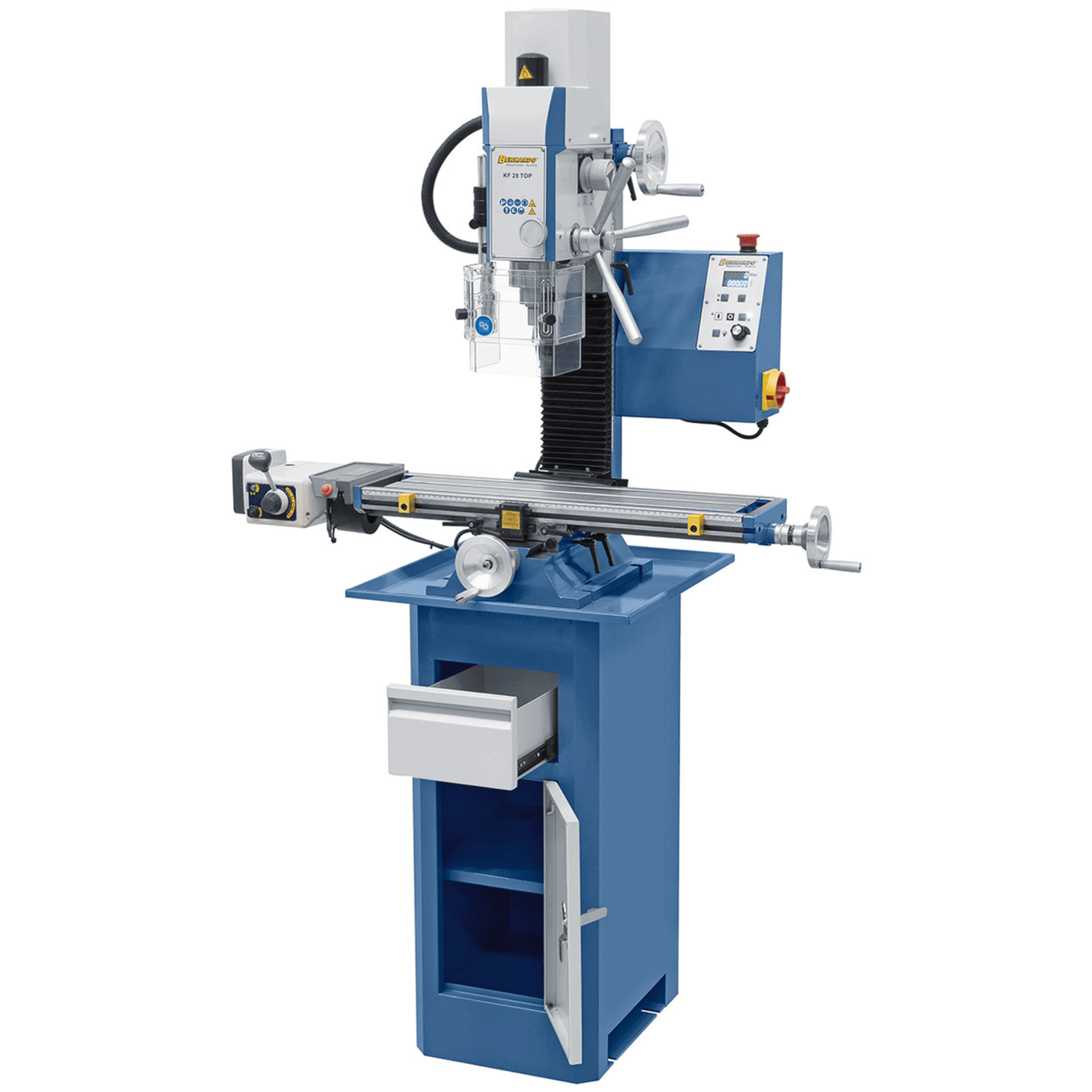

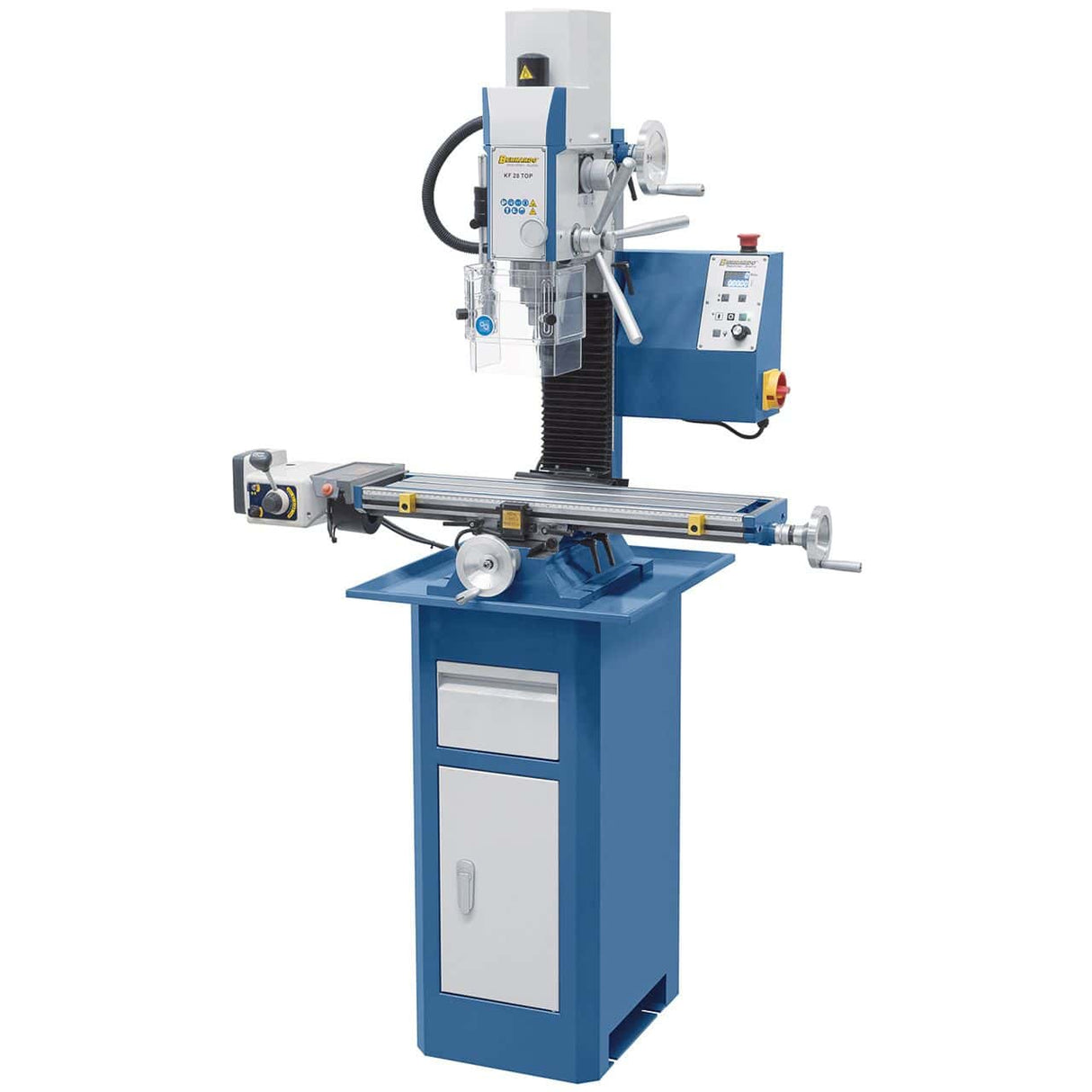

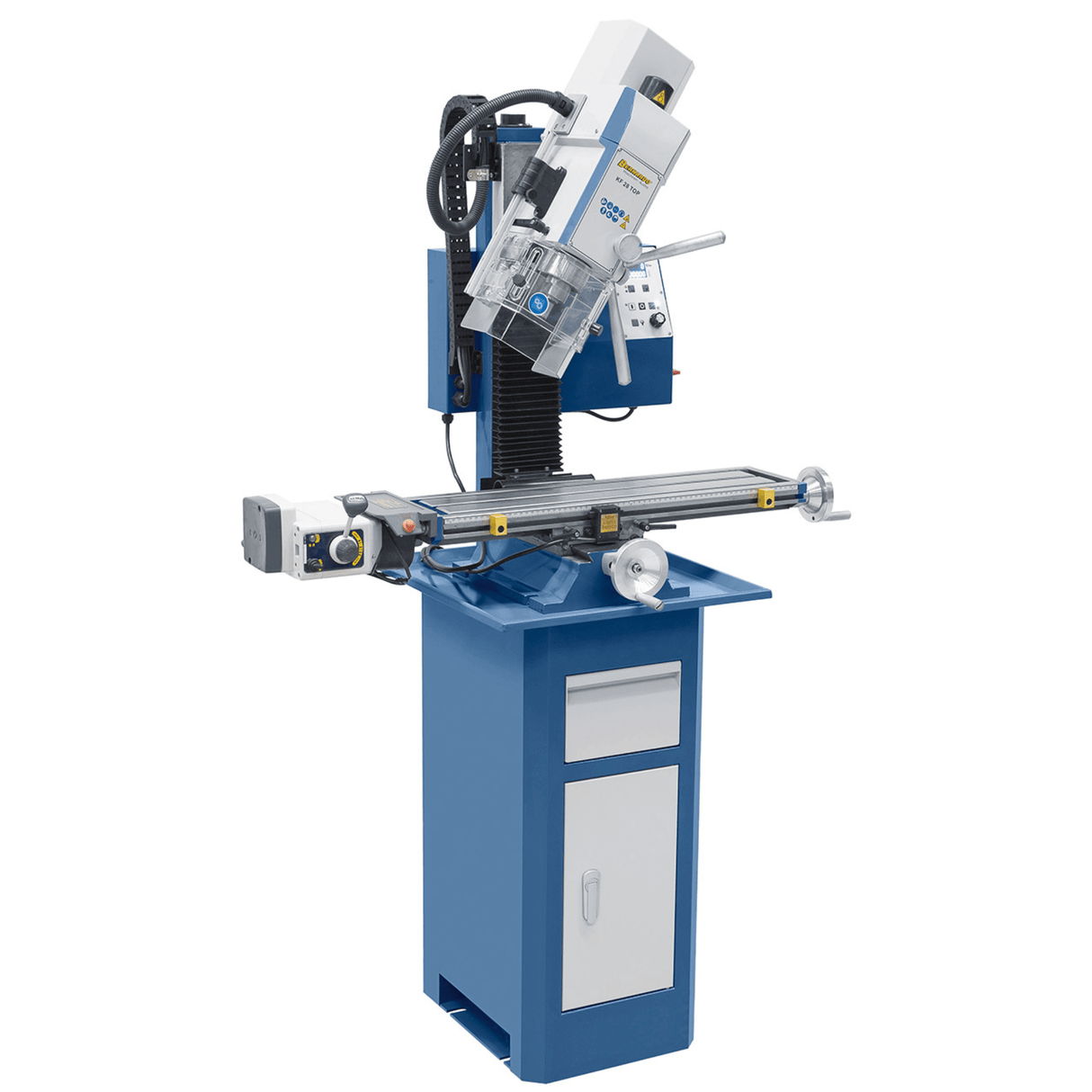

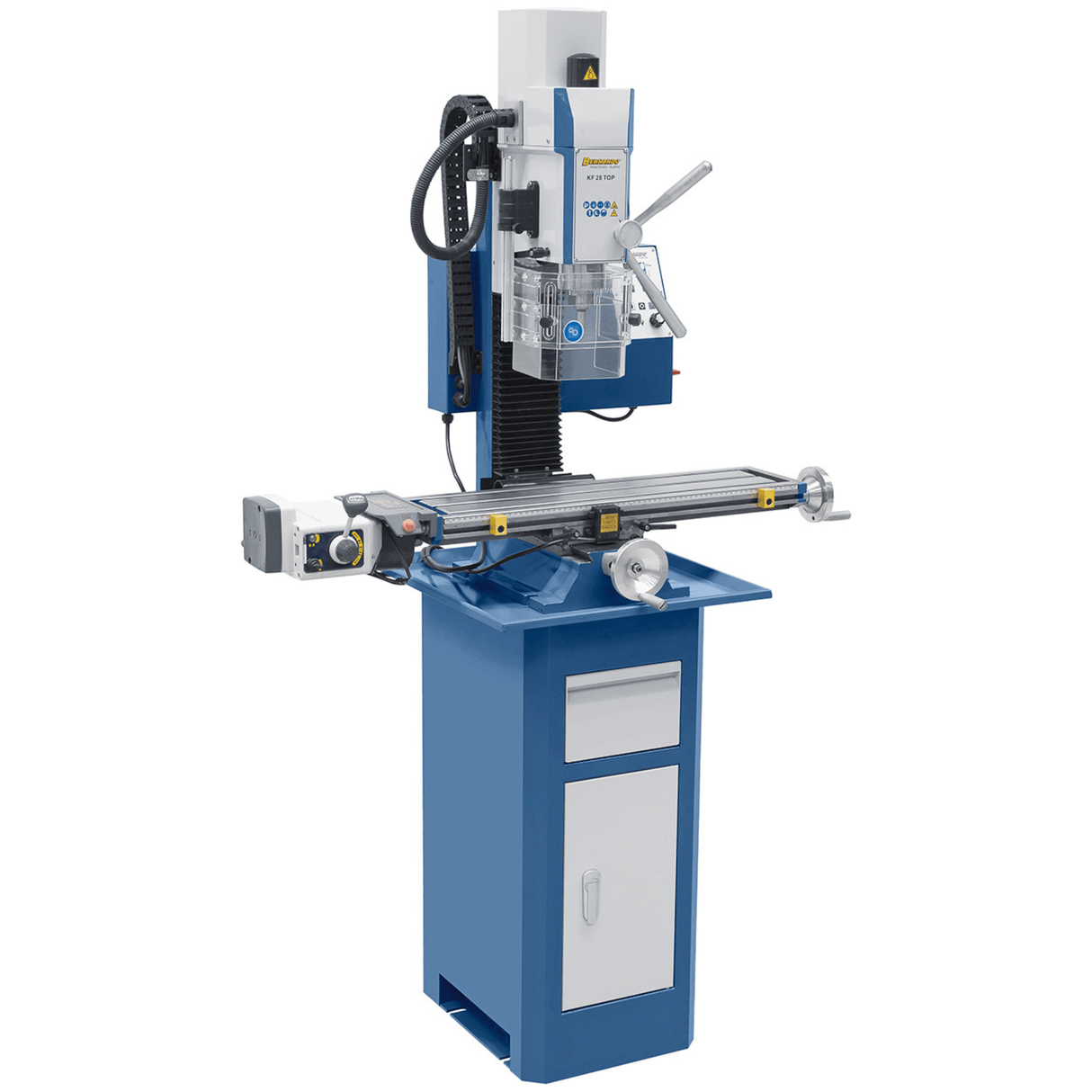

Bernardo KF 28 Top Bohr- und Fräsmaschine mit automatischem Vorschub
Die Bernardo KF 28 Top ist eine professionelle Bohr- und Fräsmaschine, die sich für ein breites Bearbeitungsspektrum eignet, wie z. B. Nutfräsen, Planfräsen, Winkelbohren, Gewindeschneiden und Ausdrehen. Dank ihres zweistufigen Getriebes und der stufenlosen Drehzahlregelung (50–2600 U/min) ermöglicht sie die optimale Anpassung an unterschiedliche Materialien und Werkstückanforderungen.
Die Maschine ist mit einem automatischen Vorschub in X-Richtung, einem ±90° schwenkbaren Spindelkopf und einem großen Kreuztisch (700 x 180 mm) mit einem Verfahrweg von 430 x 150 mm ausgestattet. Kegelrollengetriebe und Präzisionslager gewährleisten eine Rundlaufgenauigkeit von ≤ 0,015 mm, während Schwalbenschwanzführungen auf der X-, Y- und Z-Achse für Stabilität und Präzision sorgen. Die KF 28 Top ist mit digitaler Spindeldrehzahl- und Hubanzeige, EMV-Filter, LED-Beleuchtung und integrierten Schutzfunktionen ausgestattet und somit eine kompakte und leistungsstarke Lösung für Werkstätten und mechanische Labore.
Hauptmerkmale
Vielseitige Bohr-/Fräsmaschine zum Fräsen, Bohren, Ausdrehen und Gewindeschneiden
Zweistufiges Getriebe mit stufenlos einstellbarer Drehzahl (50–2600 U/min)

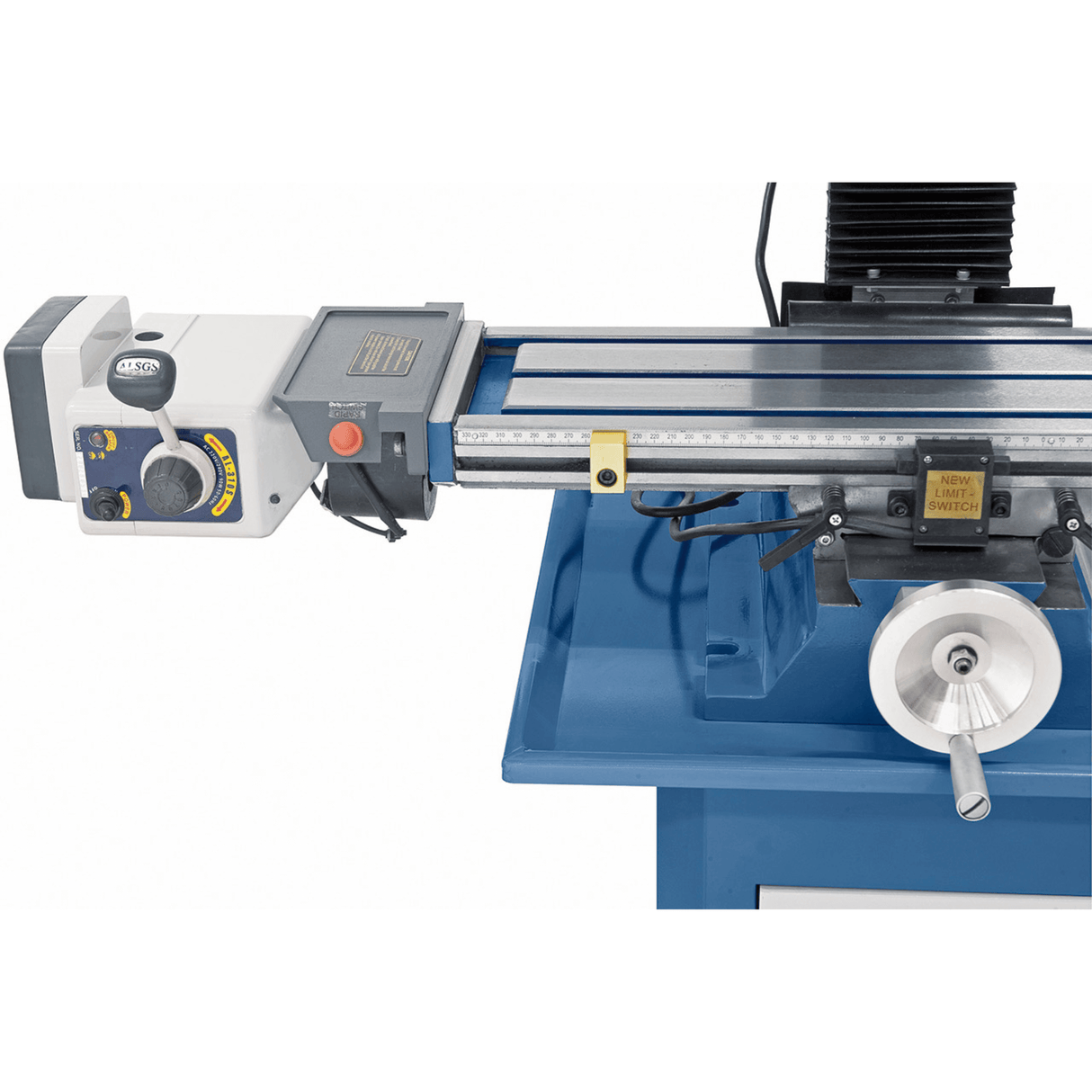

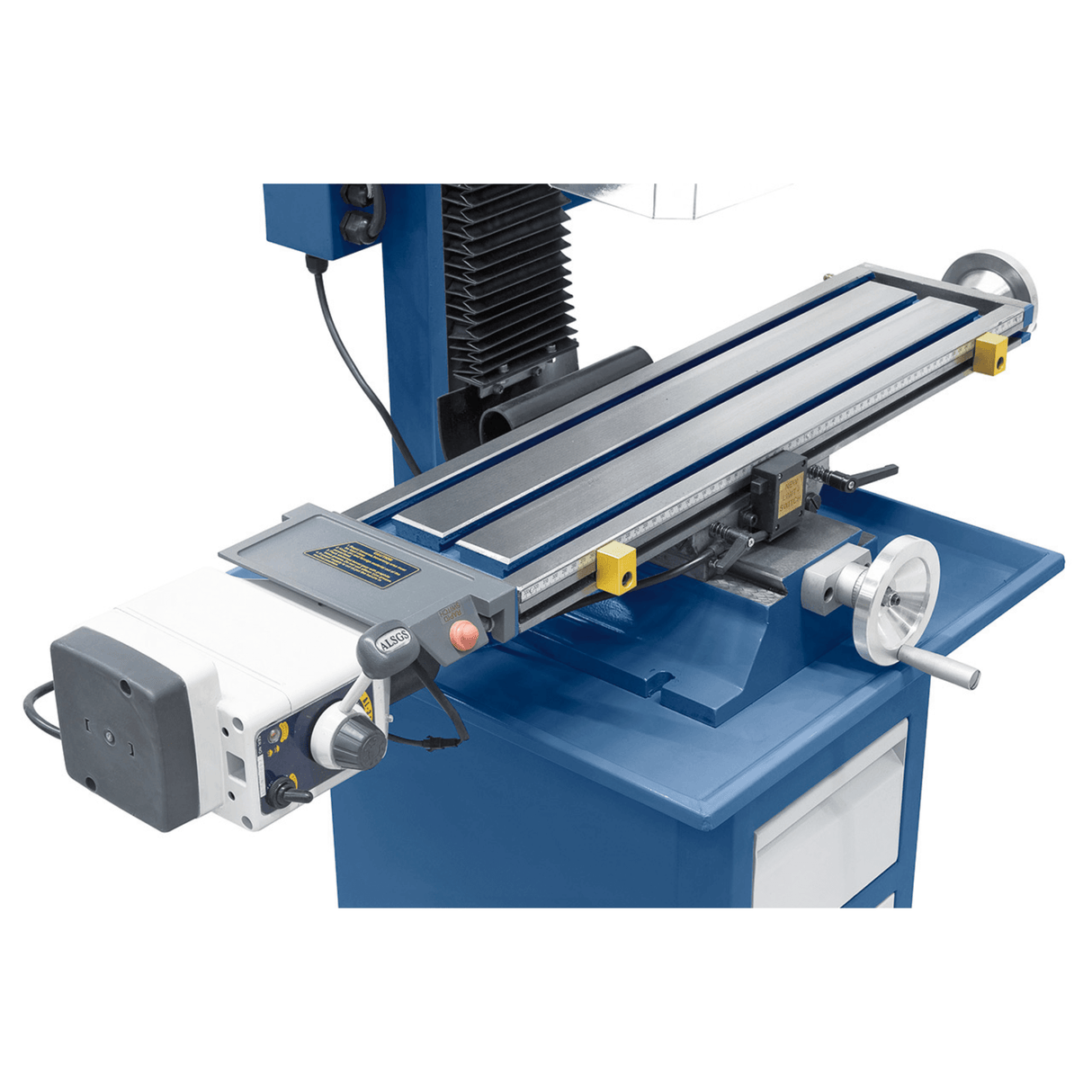

Automatischer X-Achsen-Vorschub serienmäßig

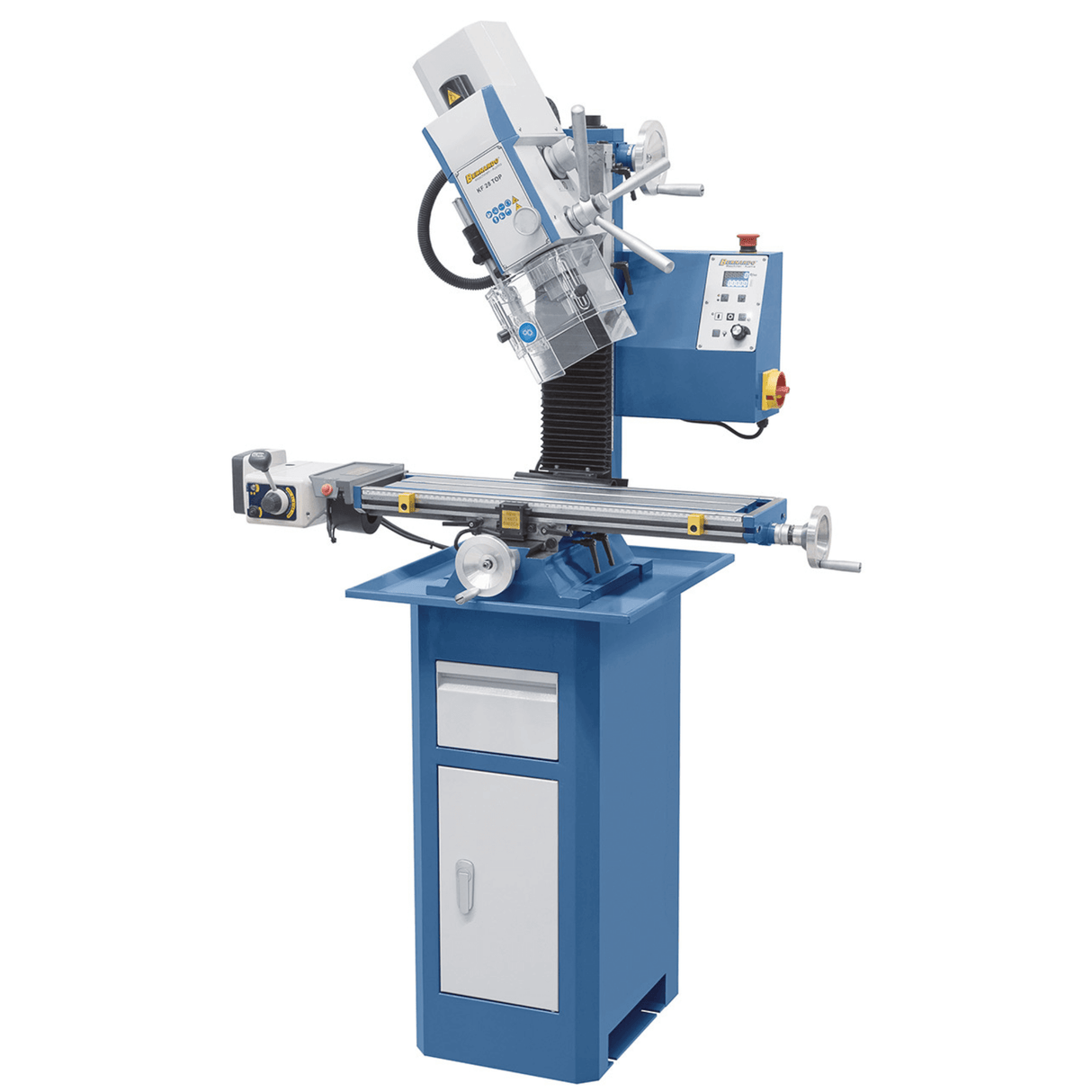

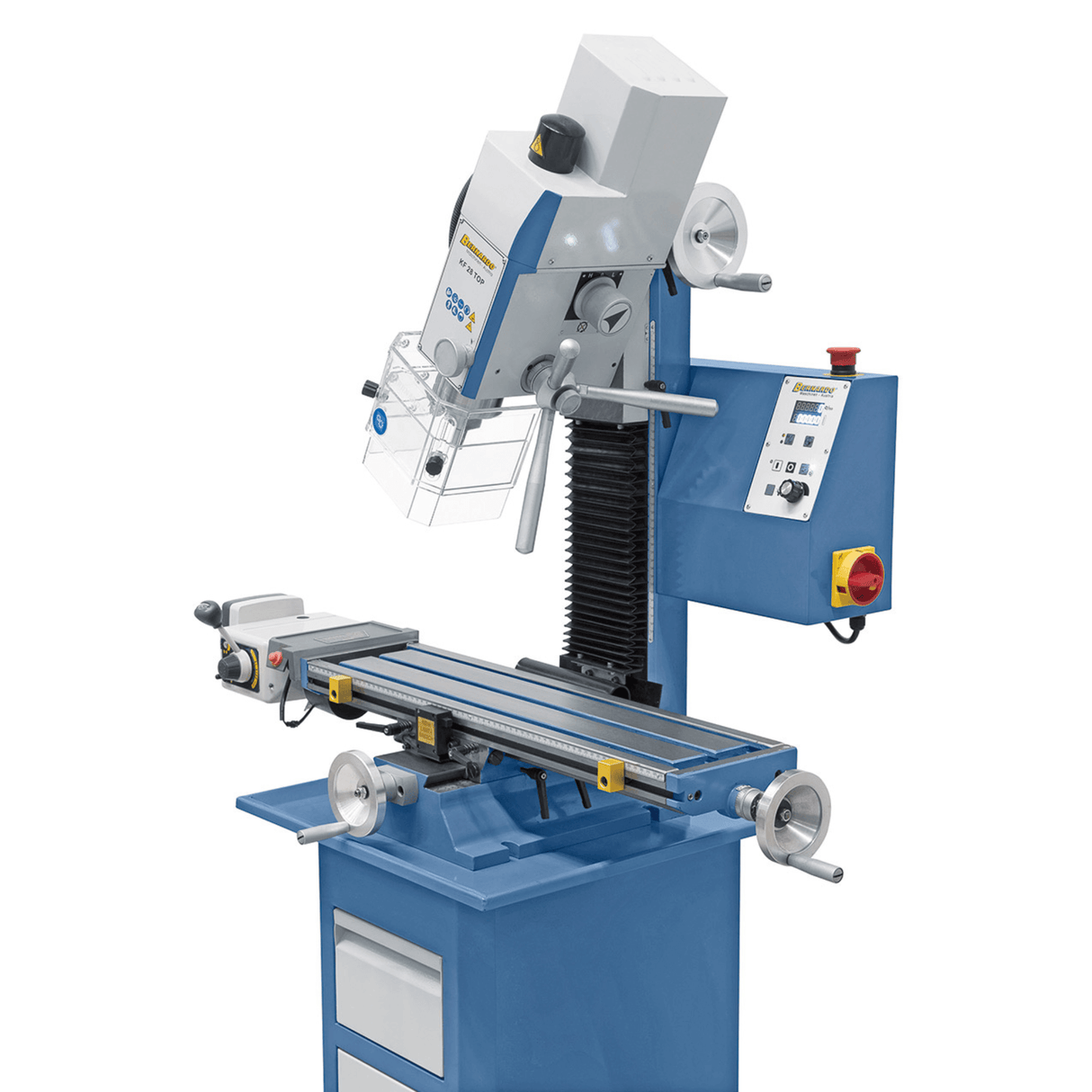

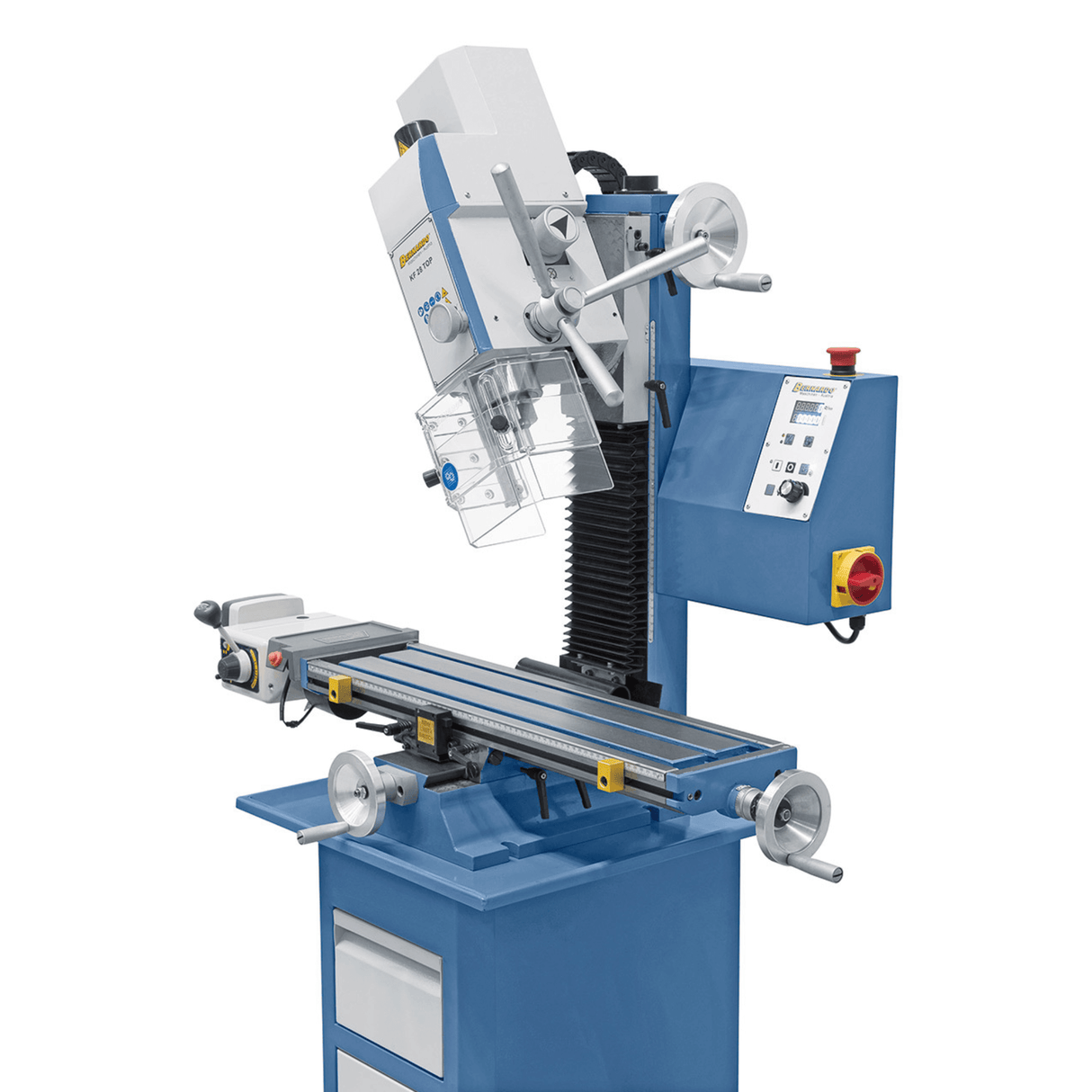

±90° schwenkbarer Kopf für Winkel- und Fasenbearbeitung

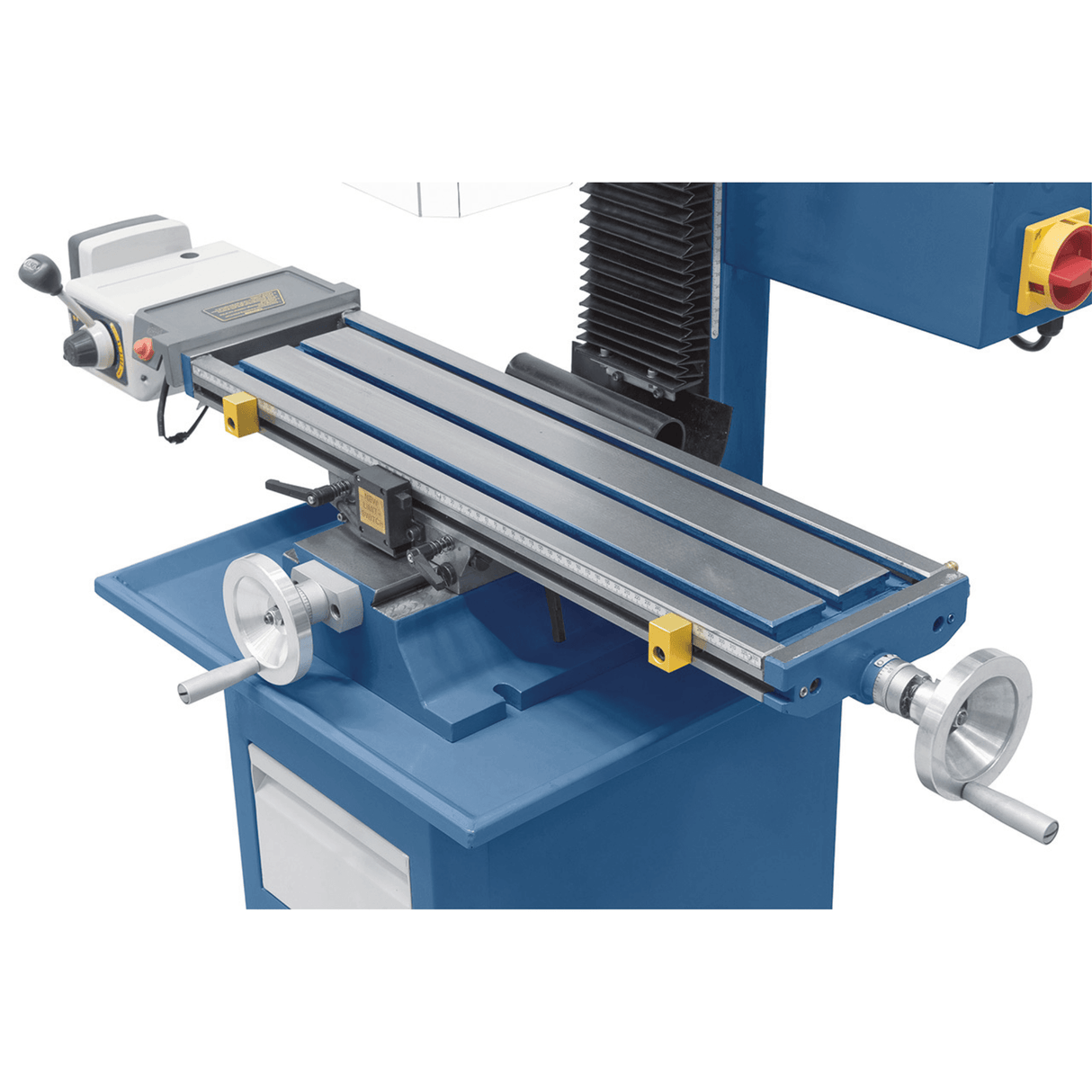

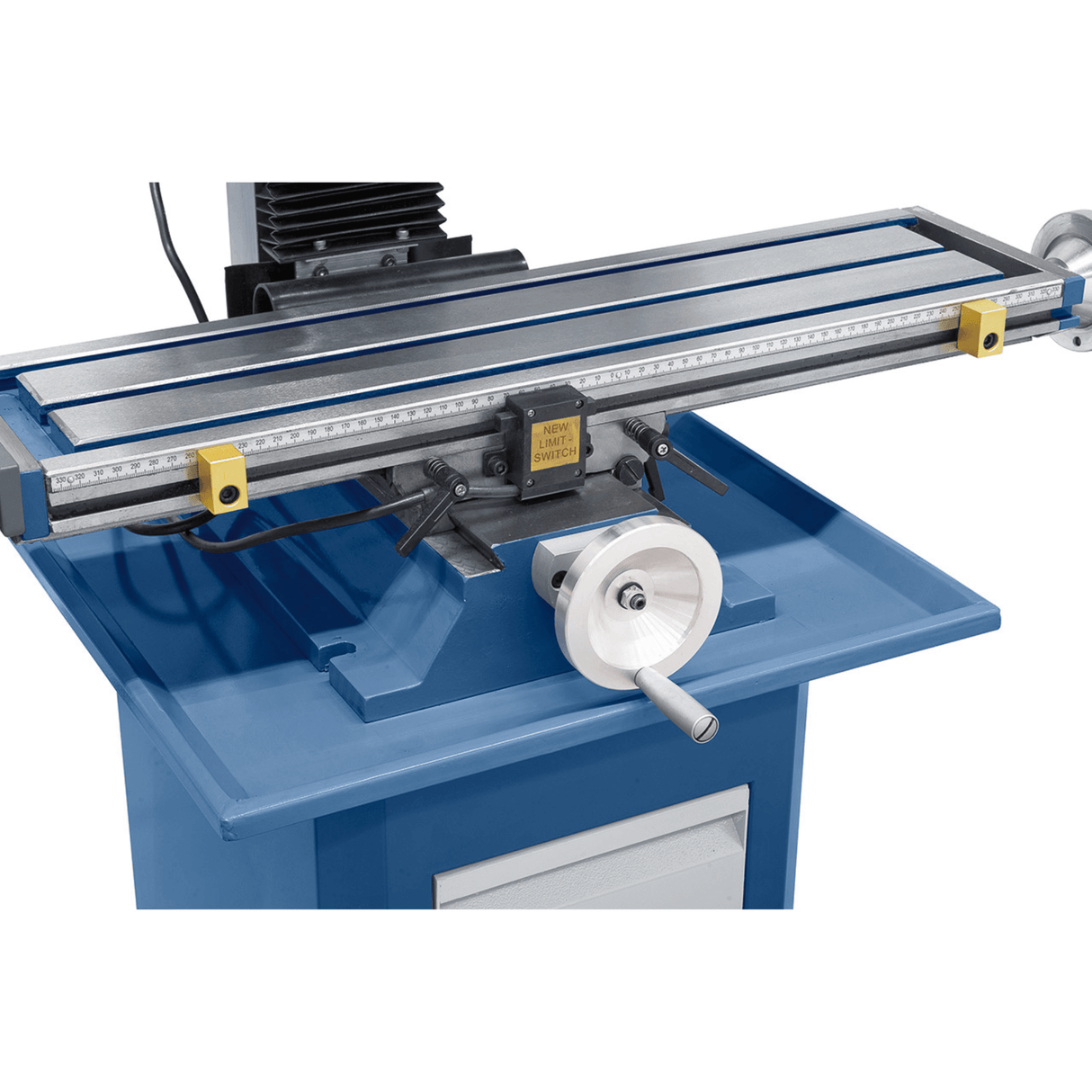

Kreuztisch 700 x 180 mm mit 430 x 150 mm Hub

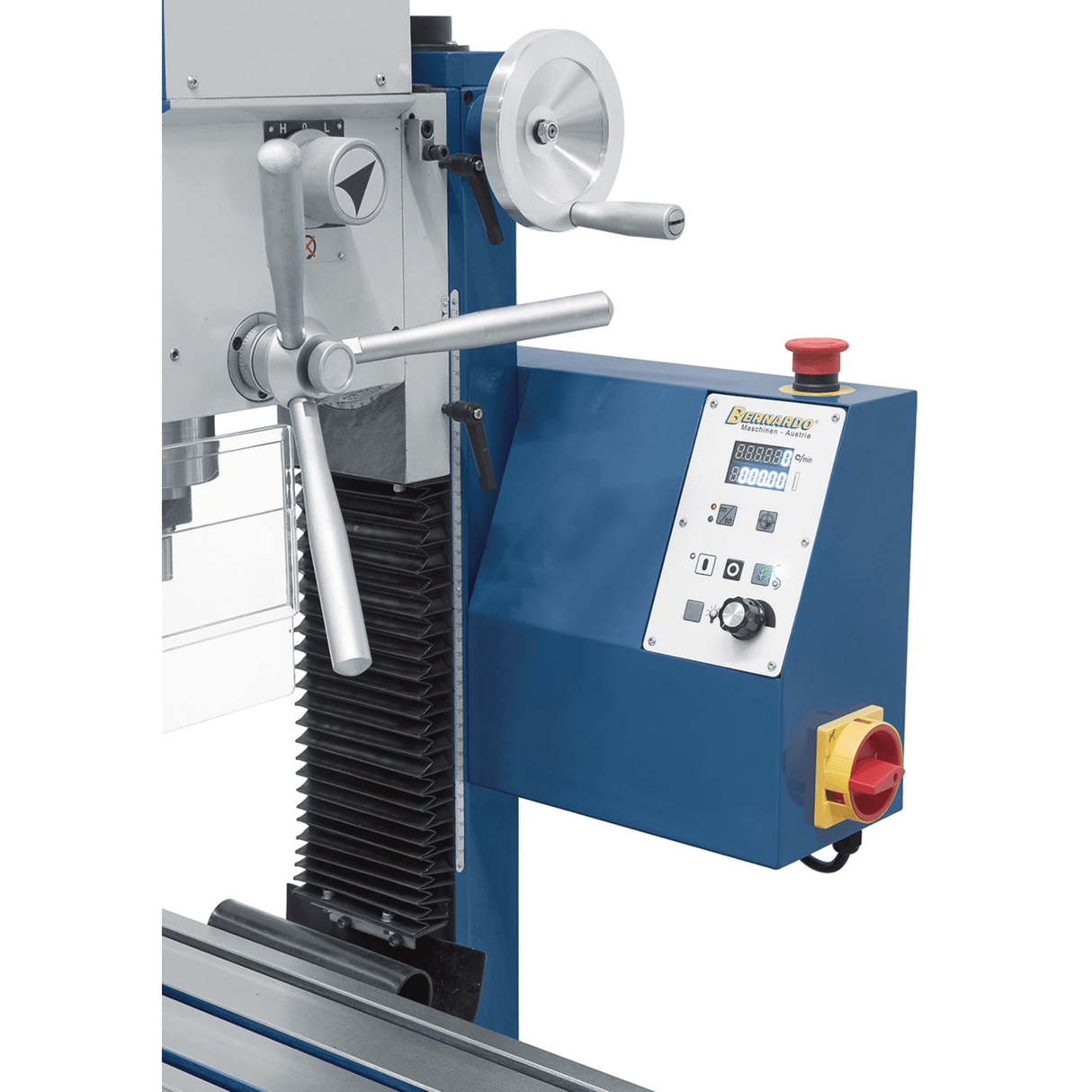

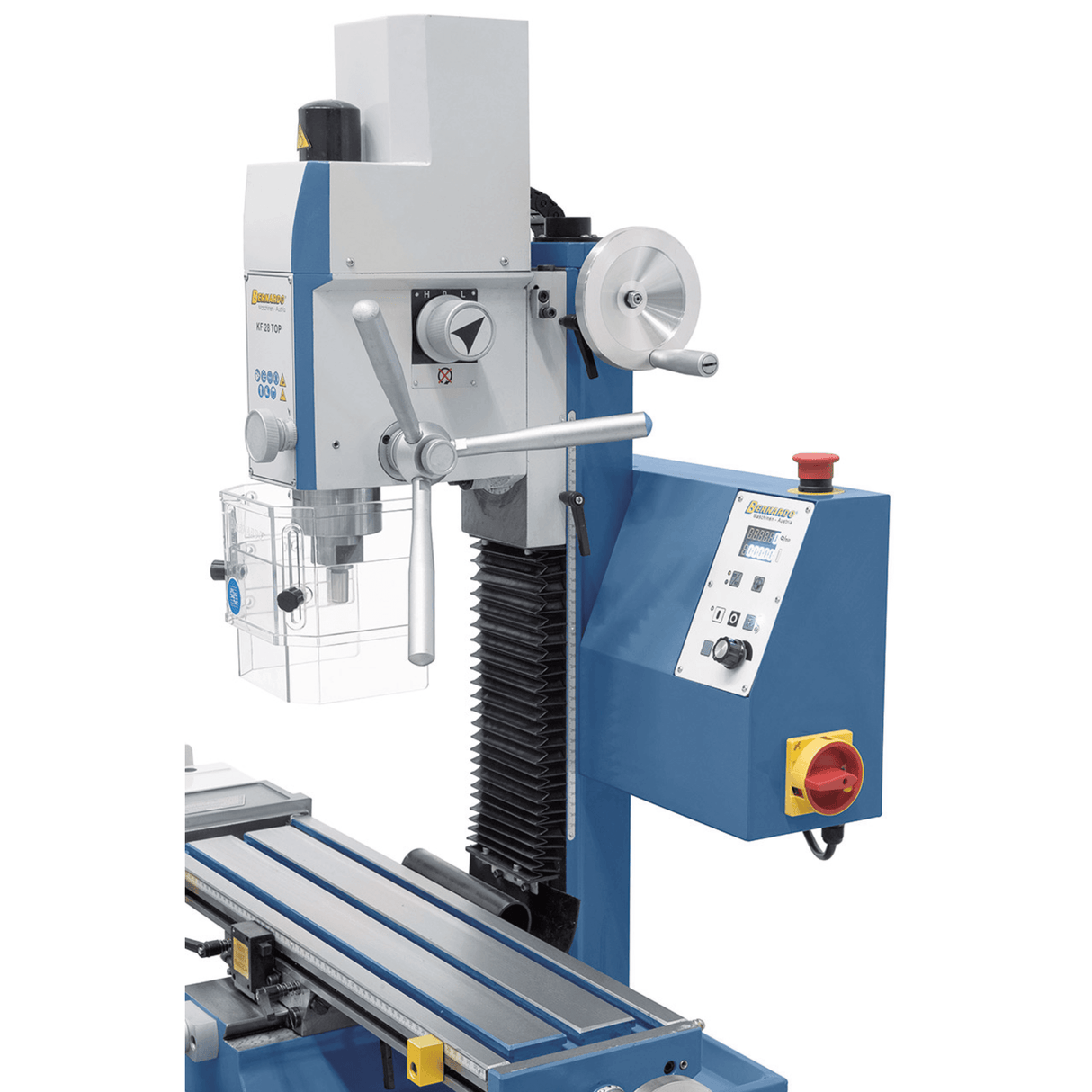

Digitale Spindeldrehzahl- und Hubanzeige serienmäßig
Gleichstrommotor mit optimalem Drehmoment auch bei niedrigen Drehzahlen Drehzahl
Garantierter Rundlauf ≤ 0,015 mm dank präzisionsgefertigter Kegelrollenlager
Schwalbenschwanzführungen auf der X-, Y- und Z-Achse, mit Keilleisten verstellbar
LED-Beleuchtung, einstellbarer Schutz und EMV-Filter serienmäßig
Kompakte Bauweise, geeignet für Werkstätten und kleine Labore
Technische Tabelle:
| Spezifikation | Wert |
|---|---|
| Bohrkapazität in Stahl | 25 mm |
| Planfräskapazität | Max. 63 mm |
| Schaftfräskapazität | Max. 25 mm |
| Abstand Spindel-Säule | 170 mm |
| Abstand Spindel-Tisch (min./max.) | 50 – 315 mm |
| Spindelhub | 52 mm |
| Spindeldrehzahl | 50 – 1400 / 100 – 2600 U/min |
| Spindelaufnahme | MT 3 |
| Tischabmessungen | 700 x 180 mm |
| Tischverfahrweg (X/Y) | 430/150 mm |
| Kopfneigung | -90° bis +90° |
| Kopfhöhenverstellung | 265 mm |
| T-Nutgröße | 12 mm |
| Motorleistung S1 100 % | 0,90 kW / 230 V |
| Motorleistung S6 40 % | 1,35 kW / 230 V V |
| Maschinenabmessungen (L x B x H)* | 940 x 650 x 930 mm |
| Gewicht | ca. 135 kg |
| *ohne Untergestell |
Lieferumfang:
Spannfutter 3–16 mm / B16
Spindel MT 3 / B16
Zugstange
Automatischer X-Achsen-Vorschub
LED-Arbeitsleuchte
Digitale Spindelhubanzeige
Digitale Drehzahlanzeige
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube
Kabelträger
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?
Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.
Was bedeuten die Suffixe „Vario“ und „HSV“?
Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.
Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?
Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.
Sind Ersatzteile verfügbar?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?
Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
