Arcade-Automaten-Projekt zum Selberbauen mit Schritt-für-Schritt-Anleitung
|
|
Lesezeit 8 min
Der Bau eines Arcade-Automaten in Eigenregie ist ein anspruchsvolles, aber äußerst lohnendes Projekt, bei dem Sie Ihre handwerklichen Fähigkeiten mit Ihrer Leidenschaft für Retro-Spiele verbinden können. Dieses Projekt führt Sie Schritt für Schritt durch den Bau eines individuellen Arcade-Automaten – von der Planung und Materialauswahl über die Konstruktion bis hin zur Endmontage.
Das Design dieses Arcade-Automaten ist detailliert und robust konstruiert und bewahrt gleichzeitig die klassische Arcade-Ästhetik. Mit viel Liebe zum Detail schaffen Sie eine stabile Konstruktion, die alle notwendigen elektronischen Komponenten wie Monitor, Knöpfe, Joystick und Motherboard perfekt aufnimmt.
Für das Projekt werden präzise zugeschnittene Sperrholzplatten verwendet, die das Herzstück der Konstruktion bilden. Zusätzlich zu den Hauptplatten gibt es verschiedene optionale Zubehörteile, um die Ästhetik und Funktionalität des Automaten zu verbessern, wie z. B. Oberflächen und Belüftungssysteme.
Das Dokument enthält eine detaillierte Liste der Abmessungen der verschiedenen Komponenten und gewährleistet so eine optimale Kombination aus Praktikabilität und Platzausnutzung. Das Zusammenbauen der einzelnen Teile erfordert Präzision, aber mit der richtigen Anleitung und etwas Geduld können Sie einen Arcade-Automaten bauen, der jeder professionellen Spielhalle würdig ist.
Im nächsten Abschnitt gehen wir auf die technischen Spezifikationen und die benötigten Materialien ein, insbesondere auf die erforderlichen Holzzuschnitte.
Materialien und Maße für einen DIY-Arcade-Automaten
Für dieses Projekt wird hauptsächlich eine < 1,9 cm x 122 cm x 244 cm Sperrholzplatte verwendet. Aus dieser Platte werden die folgenden Zuschnitte vorgenommen, um die verschiedenen Teile für den Bau des Arcade-Automaten zu erhalten. Alle Zuschnittmaße sind zur einfacheren Verarbeitung in Zentimetern angegeben.
Hauptschnitte
Liste der Schnitte für die verschiedenen Bauteile.
- H: 65 cm x 187 cm
- B: 21 cm x 83,8 cm
- C: 14 cm x 80,6 cm
- D: 55,2 cm x 83,2 cm
- E: 47 cm x 80,6 cm
- F: 75,6 cm x 80,6 cm
- G: 34,6 cm x 80,6 cm
-
H: 58,1 cm x 76,8 cm
- I: 31,4 cm x 84,5 cm
- J: 11,7 cm x 84,5 cm
- K: 12,1 cm x 80,6 cm cm
- L: 45,7 cm x 83,8 cm
- M: 20 cm x 34,3 cm
- N: 15,6 cm x 26,7 cm
- H: 13,7 cm x 26,7 cm
- D: 71,8 cm x 80,6 cm
- Q: 69,9 cm x 80,6 cm
- R: 22,2 cm x 80,6 cm
- S: 80 cm (Durchmesser)
- T: 76,8 cm (Durchmesser)
- U: 80,6 cm (Durchmesser)
- V: 54,3 cm (Durchmesser)
Schrägschnitte
Einige Rahmenteile erfordern Schrägschnitte an den Ecken, um eine perfekte Passform zu gewährleisten. Diese Schnitte müssen präzise ausgeführt werden, um eine stabile Verbindung und eine saubere Oberfläche sicherzustellen. Seien Sie besonders vorsichtig beim Schneiden von Teilen mit speziellen Gehrungsschnitten, da Genauigkeit für die korrekte Montage der Konstruktion unerlässlich ist.
C – 9,5°
J< – 9,5°
N – 2.8°
N< – 20,5°
I – 16.6°
I– 33,2°
B – 9.5°
B – 9.5°
E – 16.6°
E – 16.6°
Arcade-Automat selbst bauen in 15 Schritten

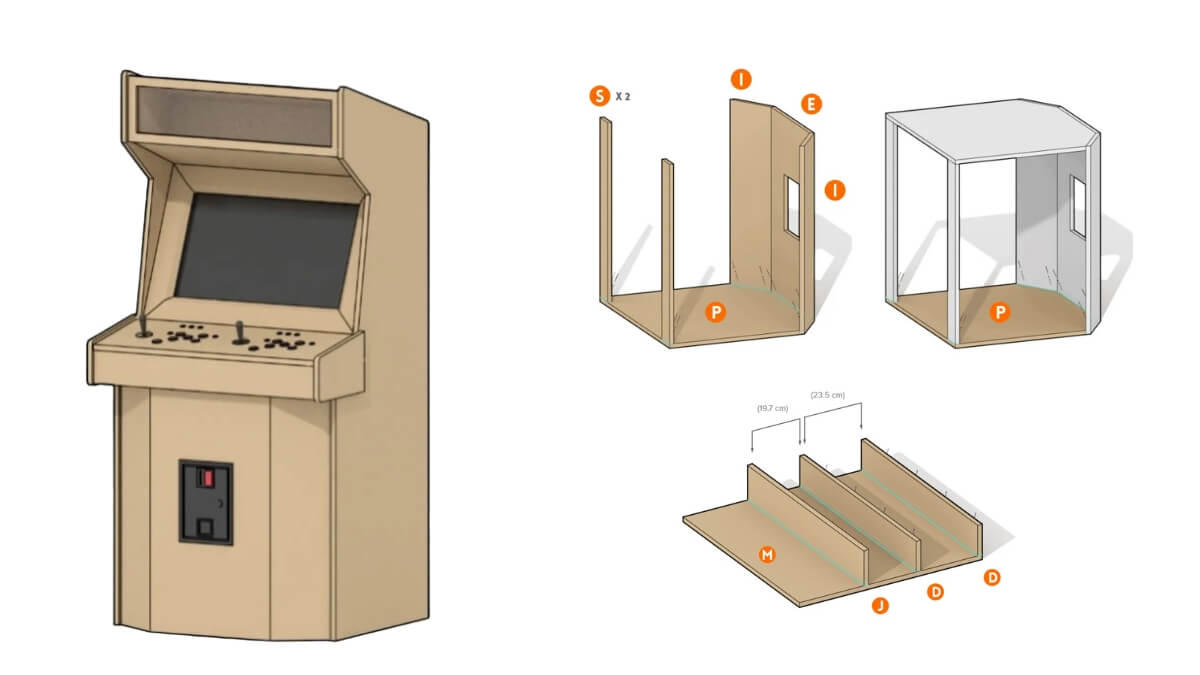

Phase 1: Zusammenbau des Sockels
Der erste Schritt ist der richtige Aufbau des Sockels.
Der Aufbau der Konstruktion umfasst das Errichten des Fundaments. In dieser Phase ist es entscheidend, die Paneele sicher zu befestigen, um die Stabilität und Festigkeit des fertigen Projekts zu gewährleisten. Durch sorgfältiges Befolgen dieser Schritte erhalten Sie ein solides und ebenes Fundament.
- Verbinden Sie die Fundamentpaneele: Verwenden Sie Leim und Schrauben, um die mit P und S gekennzeichneten Paneele im Fundament zu verbinden. Bereiten Sie die Taschenlöcher vor der Montage vor.
- Die Konstruktion umdrehen: Nach dem Zusammenbau der Bodenplatten empfiehlt es sich, die Konstruktion umzudrehen, um die nächsten Schritte zu erleichtern. Dies erleichtert die Arbeit und sorgt für Stabilität.
- Verstellbare Füße anbringen (optional): Wenn Sie verstellbare Füße an der Basis anbringen möchten, ist jetzt der richtige Zeitpunkt dafür, bevor Sie den Boden befestigen.
- Ecken abschneiden: Um die Ecken der P- und Q-Platten abzuschneiden, richten Sie die vordere Platte E mittig aus und übertragen Sie die Länge von I auf die Ecken, um einen passgenauen Sitz der Platten zu gewährleisten. Schneiden Sie anschließend die Ecken wie in der Abbildung gezeigt ab.
- Fertigstellung: Befestigen Sie alle Paneele mit Leim und Schrauben fest miteinander, wie abgebildet. Achten Sie auf die korrekte Ausrichtung und Stabilität.
Schritt 2: Befestigen Sie das Bodenregal
In diesem Schritt befestigen Sie das Bodenregal korrekt und achten darauf, dass es mit der Türöffnung fluchtet. Für ein sauberes und funktionales Ergebnis ist eine präzise Montage unerlässlich.
- Regalboden ausrichten:Positionieren Sie den unteren Regalboden so, dass er bündig mit der Unterkante der Türöffnung abschließt. Ausrichtung prüfen:Prüfen Sie vor der Befestigung, ob der Regalboden waagerecht ausgerichtet ist und keine Fehlausrichtungen vorliegen, die die Türöffnung oder die gesamte Konstruktion beeinträchtigen könnten. Regalboden befestigen:Sobald der Regalboden richtig positioniert ist, befestigen Sie ihn mit Leim und Schrauben. Stellen Sie sicher, dass die Konstruktion stabil genug ist, um das Gewicht der später darauf platzierten Objekte zu tragen.
Dieser Schritt dient der Schaffung einer soliden Grundlage für die restliche Konstruktion und erfordert besondere Aufmerksamkeit hinsichtlich der Ausrichtung.
Phase 3: Bau des Steuerkastens
In diesem Schritt beginnen wir mit dem Bau des Steuerkastens, einem Schlüsselelement des Projekts. Befolgen Sie diese Schritte für die korrekte Installation:
- Befestigen Sie die Stützen und die Rückwand: Befestigen Sie die Seitenstützen (D) und die Rückwand (J) mit Leim und Schrauben an der Unterseite des Steuerkastens (M). Achten Sie auf die korrekte Ausrichtung.
- Bohrungen vorbohren: Sie können die Löcher für die Taschen von der Seite vorbohren (siehe Abbildung) oder die Platten von unten mit Stiften befestigen. Die Wahl hängt von Ihrem Werkzeug und der gewünschten Präzision ab.
- Präzise Positionierung: Achten Sie auf den korrekten Abstand zwischen den Seitenstützen und der Rückwand. Die im Bild dargestellten Maße betragen 19,7 cm und 23,5 cm und gewährleisten ausreichend Platz für zukünftige Komponenten des Steuerkastens.
- Strukturelle Stabilität: Überprüfen Sie die Stabilität und Ausrichtungsgenauigkeit, bevor Sie mit der endgültigen Befestigung fortfahren, damit der Steuerkasten stabil steht und für die nachfolgenden Komponenten bereit ist.
Jetzt können Sie diesen Schritt abschließen und mit dem nächsten fortfahren!
Phase 4: Anbringen der Frontplatte des Steuerkastens
- Positionierung der Frontblende (C): Befestigen Sie die Frontblende des Bedienfelds am restlichen Rahmen. Achten Sie darauf, dass die Oberkante auf Gehrung geschnitten ist.
- Überstand der Frontblende: Die Frontblende sollte ca. 6 mm über die Basis hinausragen. Sie können einen Abstandshalter unter der Basis verwenden, um die Frontplatte korrekt zu positionieren.
- Befestigung: Sobald Sie die korrekte Positionierung der Frontplatte überprüft haben, befestigen Sie sie mit Klebstoff und Schrauben fest an der Konstruktion.
Nachdem die Frontplatte angebracht ist, nimmt die Steuereinheit langsam Gestalt an!
Phase 5: Anbringen der Seitenwände der Steuereinheit
- Anbringen der inneren Seitenwände (H): Befestigen Sie die inneren Seitenwände von innen mit Klebstoff und Taschenbohrungen an der Unterseite des Steuerkastens. Achten Sie darauf, dass sie mit dem restlichen Rahmen bündig abschließen.
- Anbringen der äußeren Seitenwände (G): Nachdem die inneren Seitenwände angebracht sind, befestigen Sie die äußeren Seitenwände mit Klebstoff und Stiften. Damit ist die Steuereinheit vervollständigt und verstärkt.
Dieser Schritt verstärkt die Steuereinheit und schließt den Bau der Seitenwände ab.
Schritt 6: Anbringen der Deckplatte der Steuereinheit
Befestigen der Deckplatte (L): Befestigen Sie die Deckplatte der Steuereinheit mit Stecknadeln und Klebstoff an der Konstruktion. Bereits vormontiert. Stellen Sie sicher, dass es gut ausgerichtet ist und die Oberseite vollständig abdeckt.
Abschließende Kontrolle: Überprüfen Sie nach dem Anbringen des Paneels, ob alle Kanten fest sitzen und keine Lücken vorhanden sind.
Schritt 7: Beginnen Sie mit dem Zusammenbau der Oberseite
- Zusammenbau der Teile – Oberseite: Verwenden Sie Kleber und Nägel werden verwendet, um die beiden Querstücke (N und L) an den oberen Seiten des Gehäuses zu befestigen.
- Lautsprecherlöcher (optional): Wenn Sie Lautsprecher einbauen möchten, empfiehlt es sich, die notwendigen Löcher in die Platte (N) vor der Endmontage zu bohren.
- Überprüfung und Ausrichtung: Stellen Sie sicher, dass alle Teile korrekt ausgerichtet sind und keine Lücken zwischen den Platten vorhanden sind.
Schritt 8: Die obere Platte fertigstellen
- Befestigen des oberen Teils des Festzeltes: Befestigen Sie den oberen Teil des Festzeltes (Panel O) mit Leim und Nägeln am Rahmen. Anbringen der unteren Stütze: Setzen Sie die Querverstrebung (Panel T) zur zusätzlichen Stabilität in die Unterseite des Rahmens ein. Ausrichtung prüfen: Prüfen Sie, ob alle Panels fest angebracht und ausgerichtet sind und keine Lücken oder Unebenheiten vorhanden sind.
- Die einzelnen Teile stapeln: Legen Sie die Basis, die Steuereinheit und die Oberseite übereinander. Mit Schrauben befestigen: Verschrauben Sie die drei Teile fest. Stellen Sie sicher, dass alle Teile für maximale Stabilität korrekt ausgerichtet und befestigt sind.
- Stabilität prüfen: Überprüfen Sie nach Abschluss der Montage, ob die Konstruktion stabil und sicher befestigt ist und bereit für die nächsten Schritte ist.
Schritt 10: Markisenrahmen anbringen
- Rahmen vorbereiten: Schneiden Sie den Markisenrahmen auf die gewünschte Dicke zu. In unserem Fall wurde die Vorderseite auf 32 mm zugeschnitten, mit einer 6 mm tiefen inneren Aussparung auf der Rückseite.
- Befestigung: Befestigen Sie den Leuchtkastenrahmen mit Stiftnägeln sicher an der Oberseite des Gehäuses.
- Anpassung: Die Höhe des Rahmens kann je nach Größe Ihres Leuchtkastenmotivs variieren. Passen Sie ihn entsprechend an.
Mit diesem Schritt ist die Montage des Rahmens für Ihren Leuchtkasten abgeschlossen.
Schritt 11: Fertigstellung der Bedienoberfläche
- Positionierung der Bedienoberfläche: Sobald die Steuereinheit positioniert ist, befestigen Sie die Oberseite der Bedienoberfläche mit Klemmen.
- Ausschneiden der Kerben: Schneiden Sie die beiden Kerben auf der Rückseite bündig entlang der Ecke des Bedienfelds aus. Vorbereitung für Kabel und Komponenten: Jetzt ist auch ein guter Zeitpunkt, die notwendigen Löcher für die Kabel zu bohren und gegebenenfalls Befestigungsmaterial für Lautsprecher oder Leuchten hinter dem Leuchtschild zu montieren.
Dieser Schritt ermöglicht Ihnen die Feinabstimmung der Steuerung. Bereich vorbereiten und die Struktur für die technischen Komponenten vorbereiten.
Schritt 12: Bildschirmrahmen zusammenbauen
- Rahmenbau: Verwenden Sie 1×4-Bretter, um einen Rahmen für den Bildschirm zu bauen. Passen Sie die Breite an die Größe Ihres Monitors an. Achten Sie darauf, einen 45°-Gehrungsschnitt im Rahmeninneren und an der Unterseite durchzuführen, um den Winkel des Bedienfelds anzupassen. Rahmenmontage: Kleben Sie den Rahmen zusammen. Nach der Montage liegt der Rahmen auf dem Monitor auf. Monitorinstallation: Befestigen Sie den Monitor mit einer Querstange am Gehäuse und übertragen Sie die Befestigungslöcher auf Ihren Monitor. Stellen Sie sicher, dass der Rahmen bündig mit der Außenkante abschließt.
Schritt 13: Bedienfeld sichern
- Einsätze platzieren: Setzen Sie die Einsätze, die das Bedienfeld fixieren, in die Halterung ein und tragen Sie Klebstoff auf die Oberseite der Einsätze auf. Einsätze.
- Bedienfeld anbringen: Legen Sie das Bedienfeld auf die Einsätze und lassen Sie den Klebstoff trocknen. Stellen Sie als Nächstes sicher, dass die Einsätze fest mit Schrauben befestigt sind.
- Einfache Demontage: Nach der Befestigung lässt sich das Bedienfeld leicht abnehmen und ohne Verschieben neu positionieren.
So ist das Bedienfeld sicher befestigt und dennoch für Modifikationen oder Wartungsarbeiten abnehmbar.
Schritt 14: Seitenwände anbringen
- Befestigung von innen: Befestigen Sie die Seitenwände mit Schrauben von der Innenseite der Konstruktion.
- Diagonale Befestigung: Um den unteren Bereich zu befestigen, können Sie diagonale Löcher durch die Unterseite des Bedienfelds bohren. Dies gewährleistet eine feste und stabile Verbindung.
Dieser Schritt stellt sicher, dass die Seitenwände sicher befestigt sind und die gesamte Konstruktion ihre Stabilität behält.
Schritt 15: Befestigen Sie die Endkappen des Bedienfelds
- Anbringen der Endkappen: Befestigen Sie die Endkappen mit Klemmen an den Seiten des Bedienfelds.
- Befestigung von innen: Verschrauben Sie die Endkappen von der Innenseite der Bedienfeldablage, um einen stabilen und sicheren Sitz zu gewährleisten.
Mit diesem Schritt wird die Außenseite des Bedienfelds fertiggestellt und ein einheitliches Erscheinungsbild sichergestellt.
Arcade-Gehäuse-Projekt Fertigstellung
Herzlichen Glückwunsch! Wenn Sie es bis hierher geschafft haben, haben Sie den Bau Ihres individuellen Arcade-Automaten erfolgreich abgeschlossen. Dieses Projekt, das handwerkliches Geschick und funktionales Design vereint, hat es Ihnen ermöglicht, eine solide und hochwertig verarbeitete Konstruktion zu schaffen, die bereit ist, alle Komponenten aufzunehmen, die benötigt werden, um klassische Arcade-Spiele wieder zum Leben zu erwecken.
Vom Zusammenbau des Sockels über die Installation des Bedienfelds bis hin zu verschiedenen anderen Details haben Sie ein Projekt geschaffen, das nicht nur Ihren Raum aufwertet, sondern Ihnen und Ihren Gästen auch stundenlange Unterhaltung bietet. Jetzt, da der Automat zusammengebaut ist, können Sie sich auf die Installation der elektronischen Komponenten wie Monitor, Tasten und Spielhardware konzentrieren, um das Arcade-Erlebnis zu vervollständigen.
Genießen Sie die Früchte Ihrer Arbeit und denken Sie daran, dass dieser Automat einzigartig ist – von Ihnen mit Sorgfalt und Präzision entworfen und gebaut!
-
