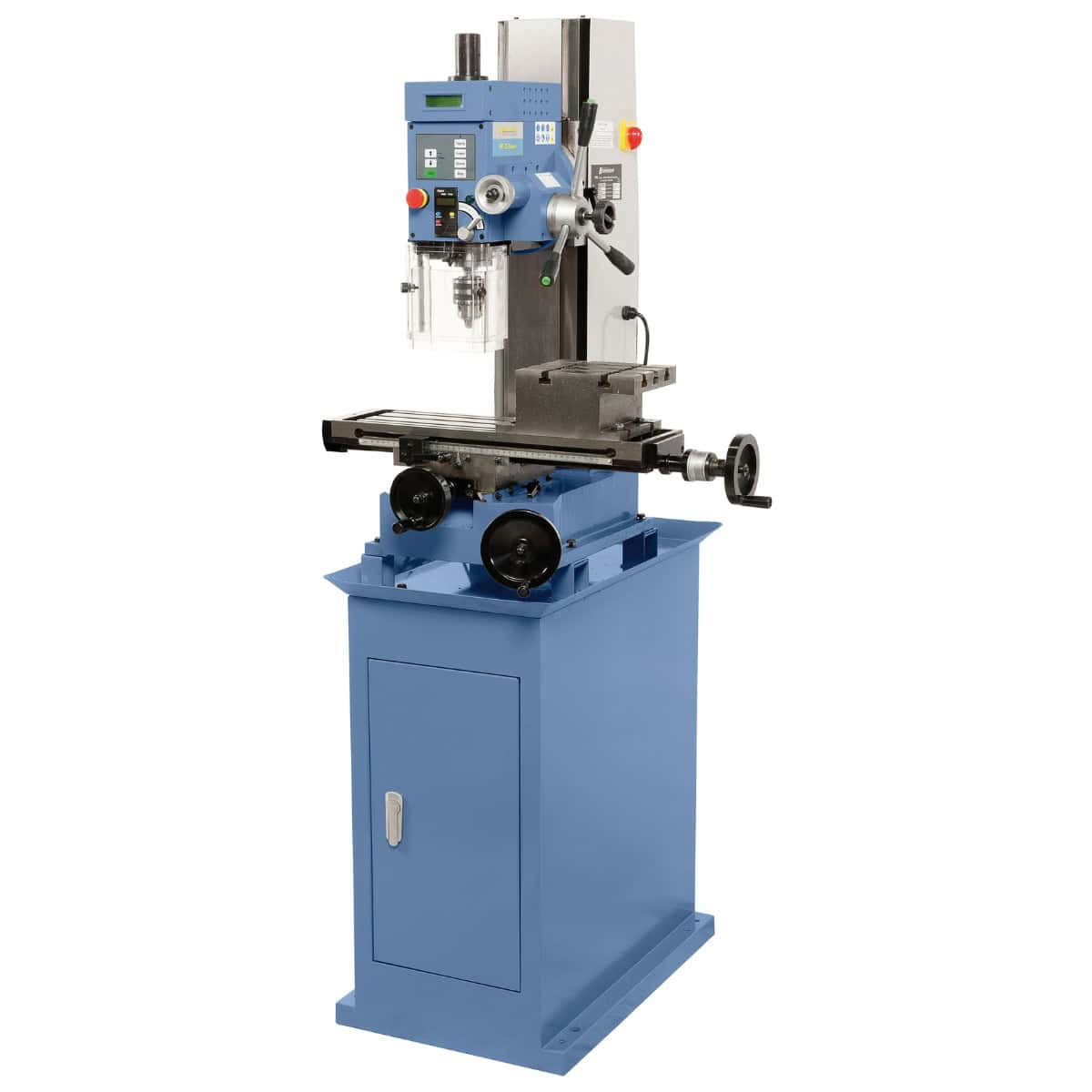

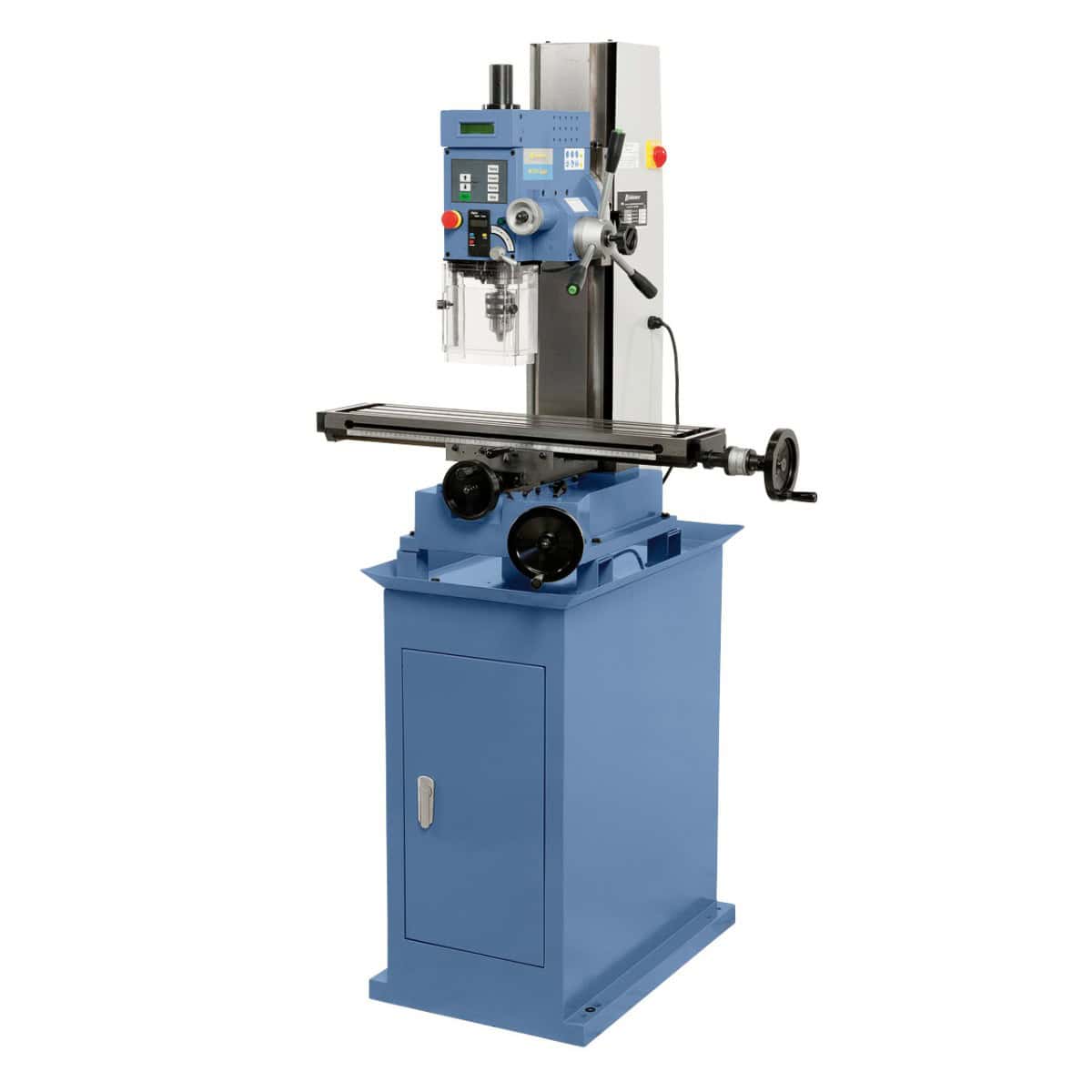

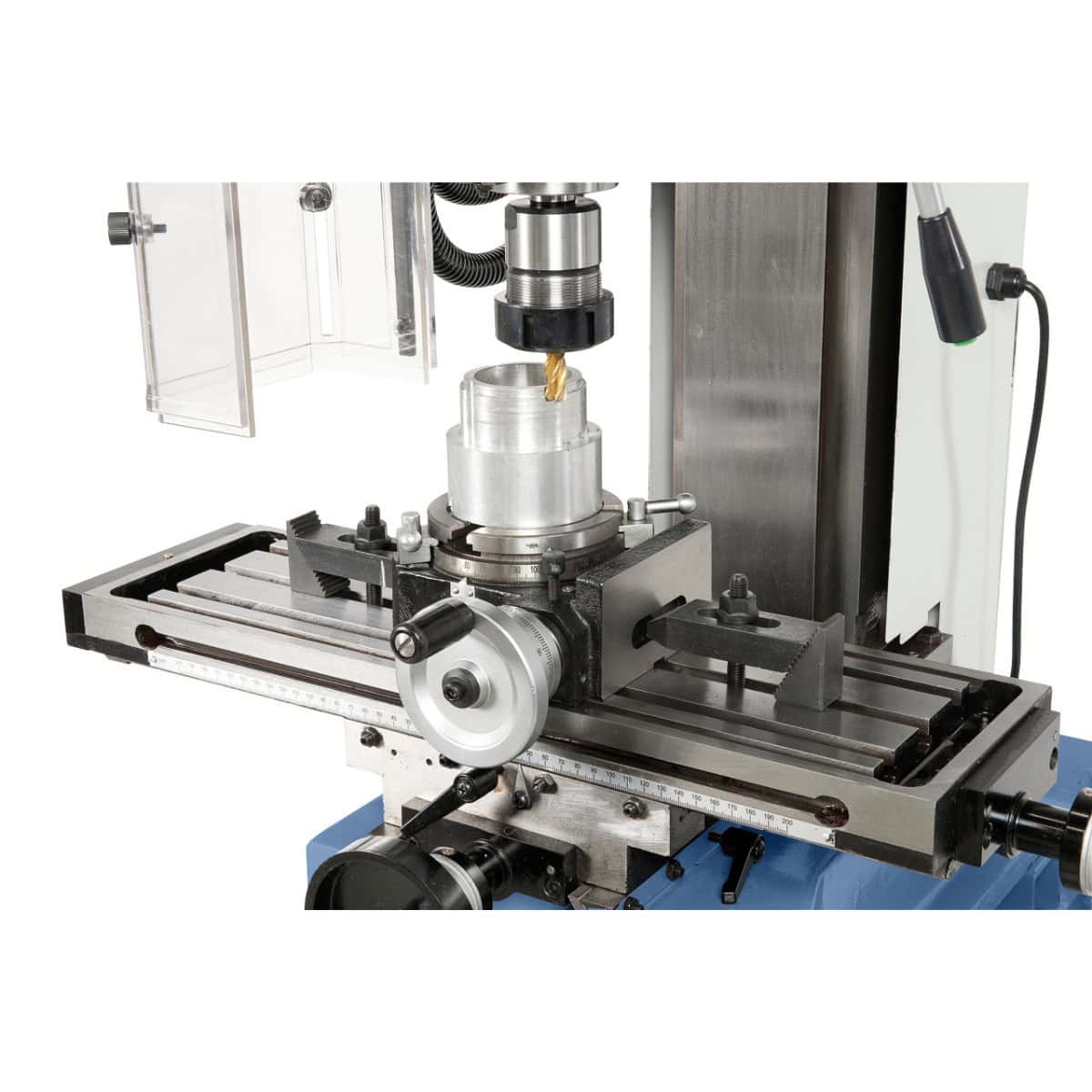

Bernardo BF 25 L Super Bohr-/Fräsmaschine – Präzise und vielseitig
Die Bernardo BF 25 L Super Bohr-/Fräsmaschine ist für Präzisionsarbeiten in Werkstätten und Laboren konzipiert. Dank ihres Gleichstrommotors mit stufenloser Drehzahlregelung (100–1750 U/min) garantiert sie optimales Drehmoment auch bei niedrigen Drehzahlen und maximale Anpassungsfähigkeit an unterschiedliche Bearbeitungsanforderungen.

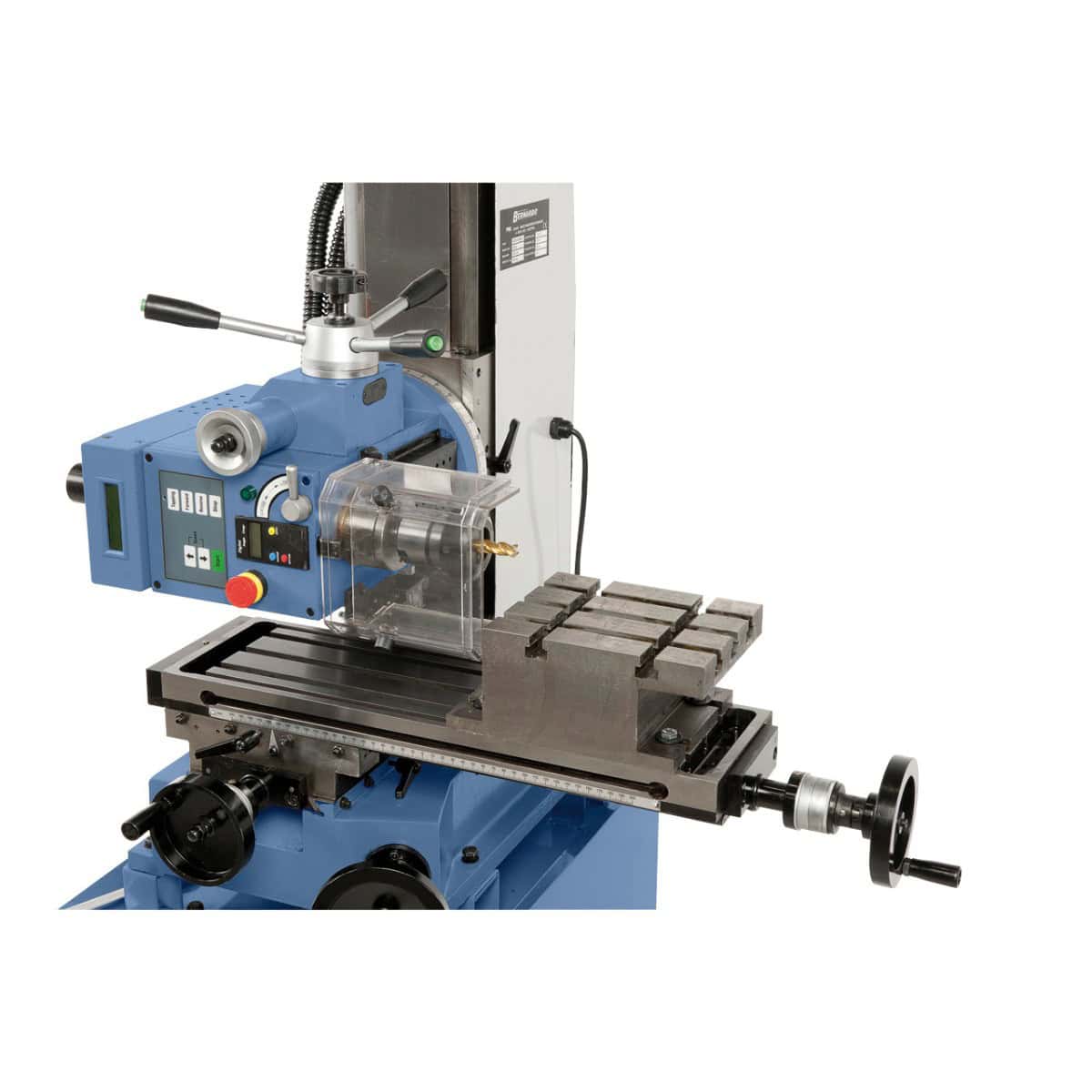

Der Fräskopf lässt sich für Winkelbearbeitungen um 90° nach rechts und 30° nach links neigen. Der 700 x 160 mm große Querschnitttisch mit 550 x 140 mm Verfahrweg bietet viel Arbeitsfläche. Schwalbenschwanzführungen auf der X-, Y- und Z-Achse, verstellbar über Keilwellen, und digitale Anzeigen für Spindeldrehzahl und Hub gewährleisten Stabilität und Präzision.
Mit Rechts-/Linkslauf zum Gewindeschneiden, höhenverstellbarer Schutzhaube und kompakter Bauweise ist die BF 25 L Super eine zuverlässige und kostengünstige Lösung zum Bohren, Fräsen und Reiben.
Hauptspezifikationen
Bohrkapazität bis Ø 25 mm in Stahl
Max. Planfräsen 63 mm und max. 25 mm
Gewinde bis M12 mit integrierter Rechts-/Linksdrehung
Gleichstrommotor mit stufenloser Drehzahlregelung (100–1750 U/min)

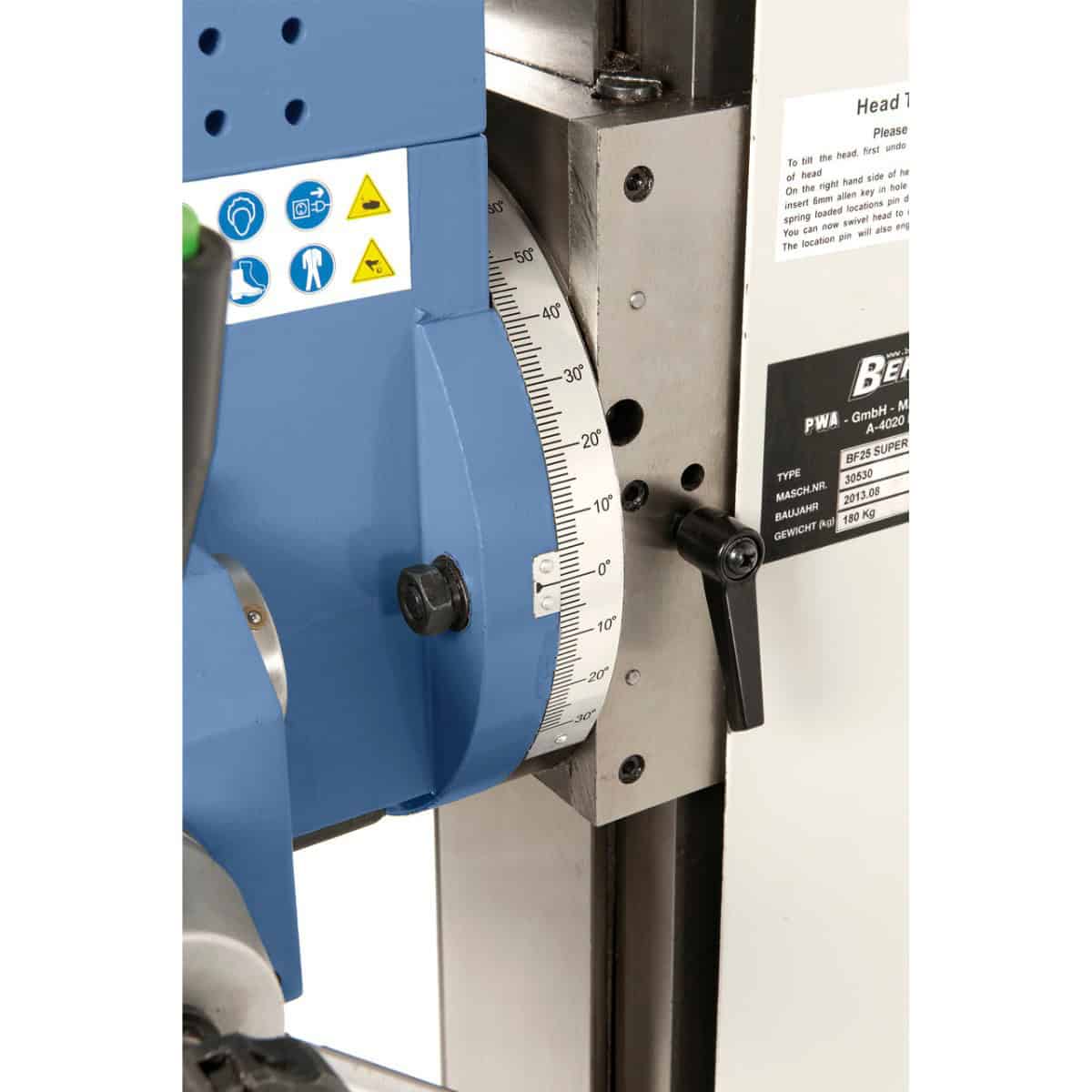

Kopf neigbar um 90° nach rechts und 30° nach links für Winkelbearbeitung

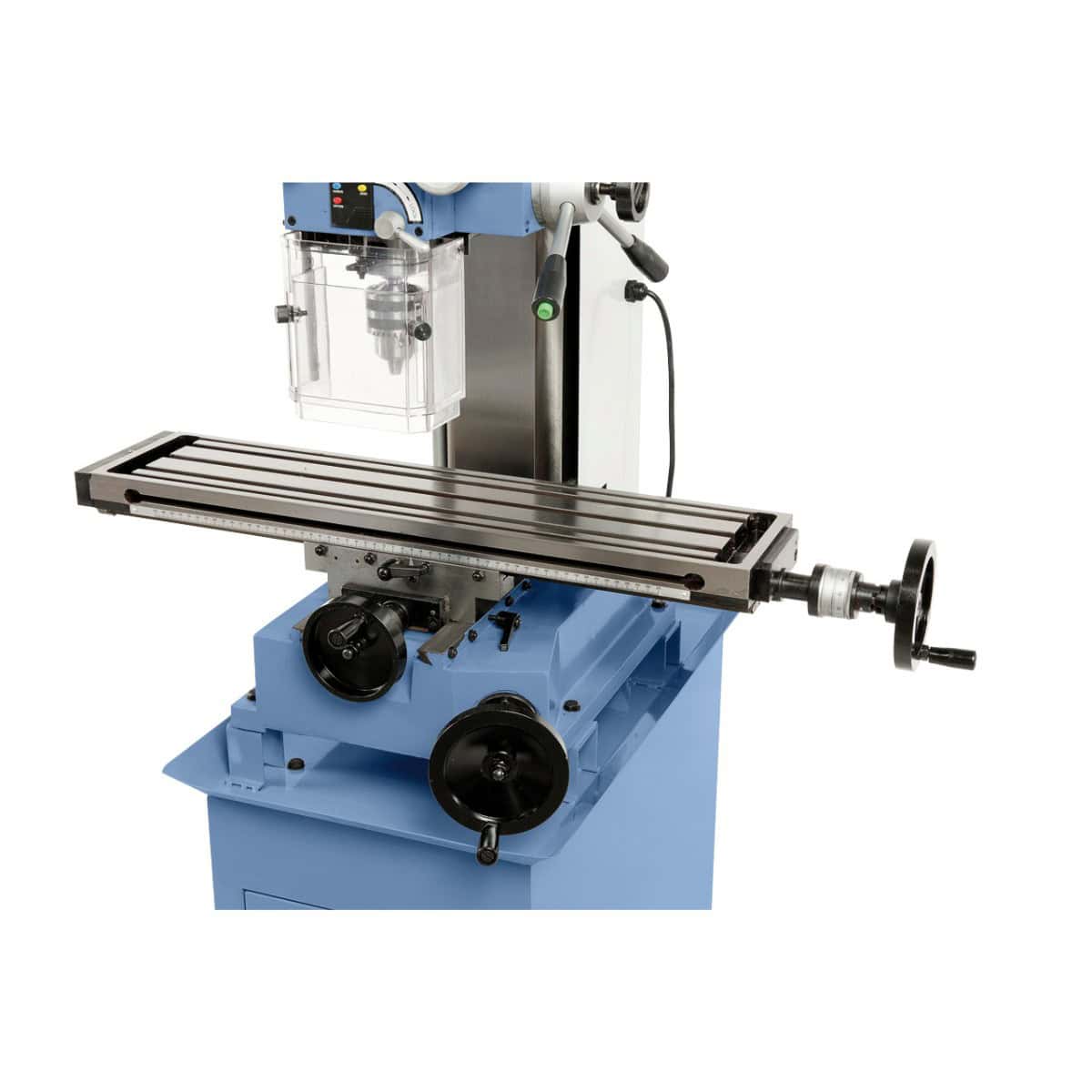

Kreuztisch 700 x 160 mm mit 550 x 140 mm Hub

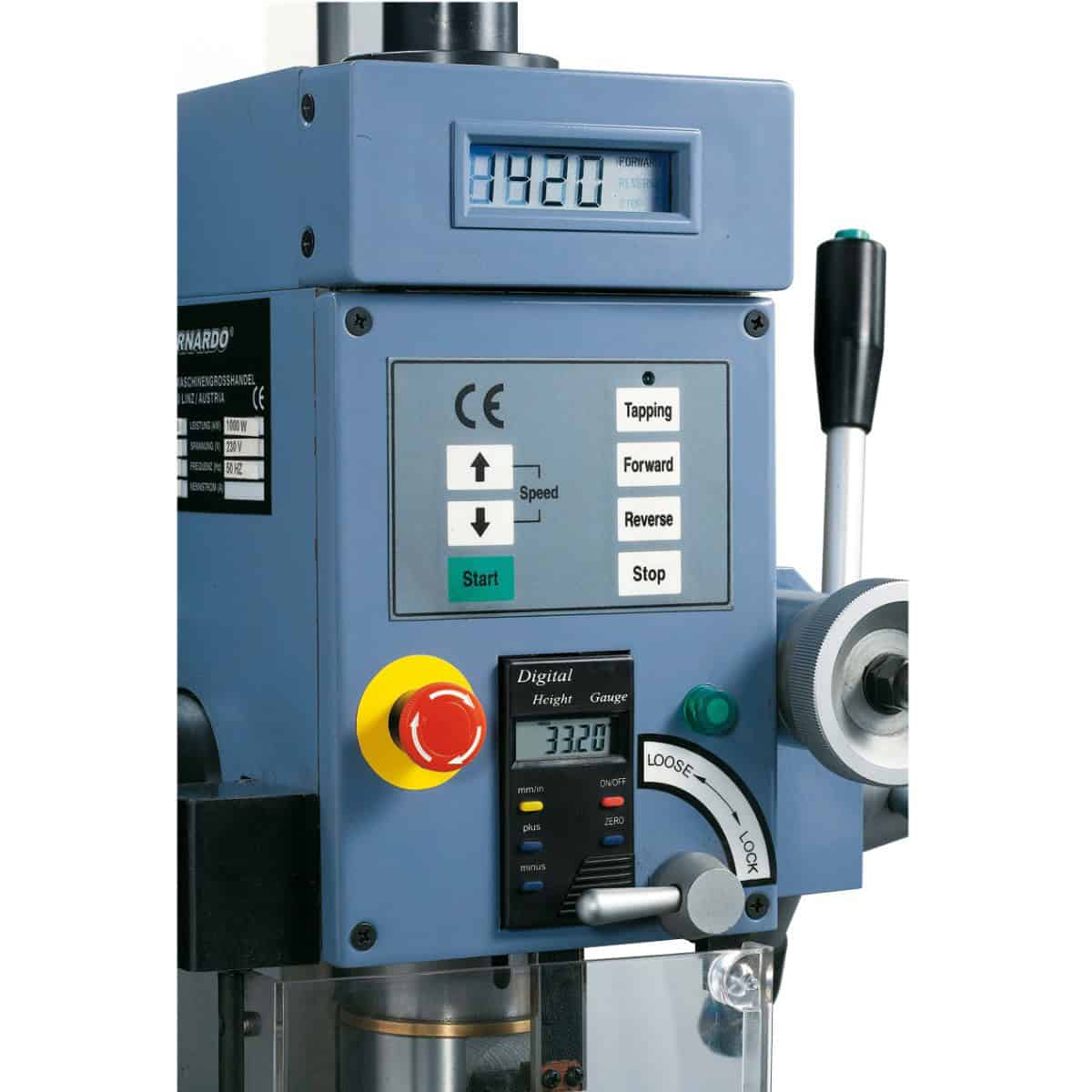

Digitale Spindeldrehzahl- und Hubanzeige serienmäßig
Schwalbenschwanzführungen in X-, Y- und Z-Richtung, mit Keilleisten verstellbar
Kopfhöhenverstellung über vorderes Handrad
Kompakte und robuste Bauweise zur Vibrationsreduzierung
Technische Daten:
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
25 mm |
| Planfräskapazität |
63 mm |
| Stirnfräskapazität |
25 mm |
| Max. Gewindeschneidkapazität |
M12 |
| Abstand Spindel-Säule |
230 mm |
| Abstand Spindel-Tisch |
25 – 415 mm |
| Spindelhub |
70 mm |
| Spindeldrehzahl (variabel) |
100 – 1750 U/min |
| Spindelaufnahme |
MT 3 |
| Tischabmessungen |
700 x 160 mm |
| Tischverfahrweg (X / Y) |
550 / 140 mm |
| Kopfneigung |
90° R / 30° L |
| Kopfhöhenverstellung |
390 mm |
| T-Nut-Abmessungen |
12 mm |
| Motorleistung S1 100 % |
1,0 kW / 230 V |
| Motorleistung S6 40 % |
1,3 kW / 230 V V |
| Maschinenabmessungen (L x B x H)* |
750 x 670 x 980 mm |
| Gewicht |
ca. 200 kg |
| *ohne Sockel |
|
Lieferumfang:
Spannfutter 1–13 mm / B16
Spannfutterwelle MT 3 / B16
Zugstange M12
Digitale Drehzahlanzeige
Digitale Spindelhubanzeige
Höhenverstellbare Schutzhaube
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?
Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.
Was bedeuten die Suffixe „Vario“ und „HSV“?
Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.
Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?
Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.
Sind Ersatzteile verfügbar?
Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?
Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
