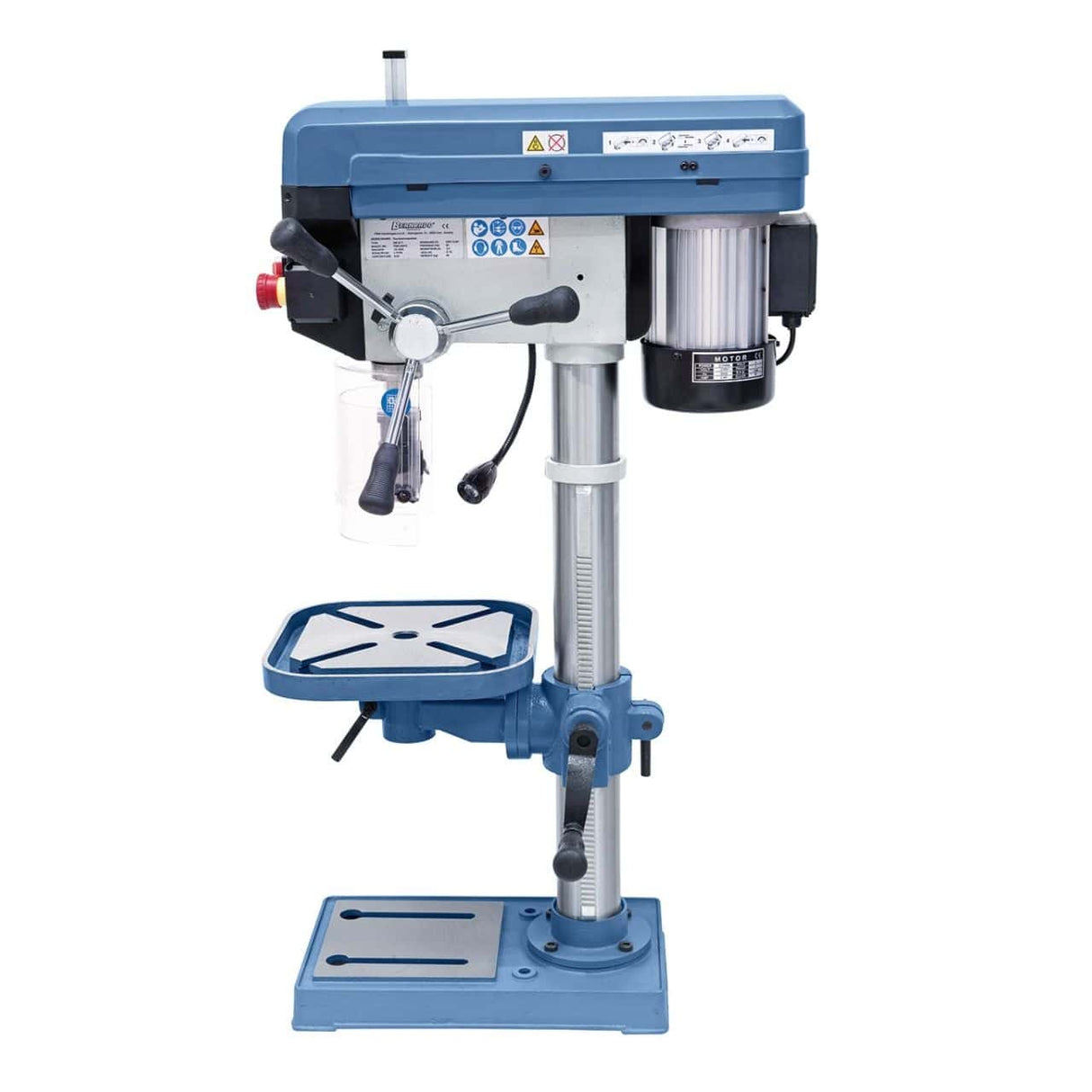

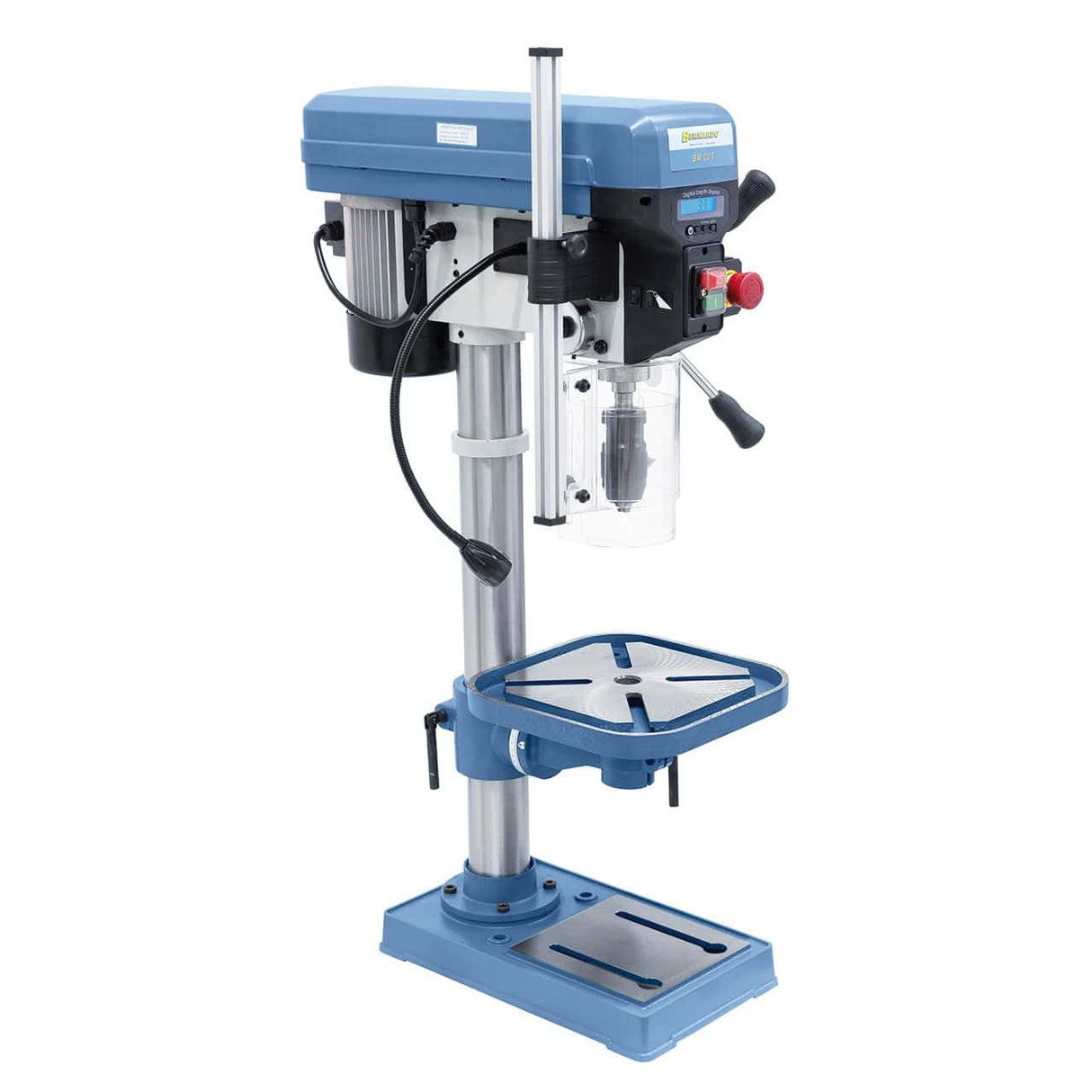

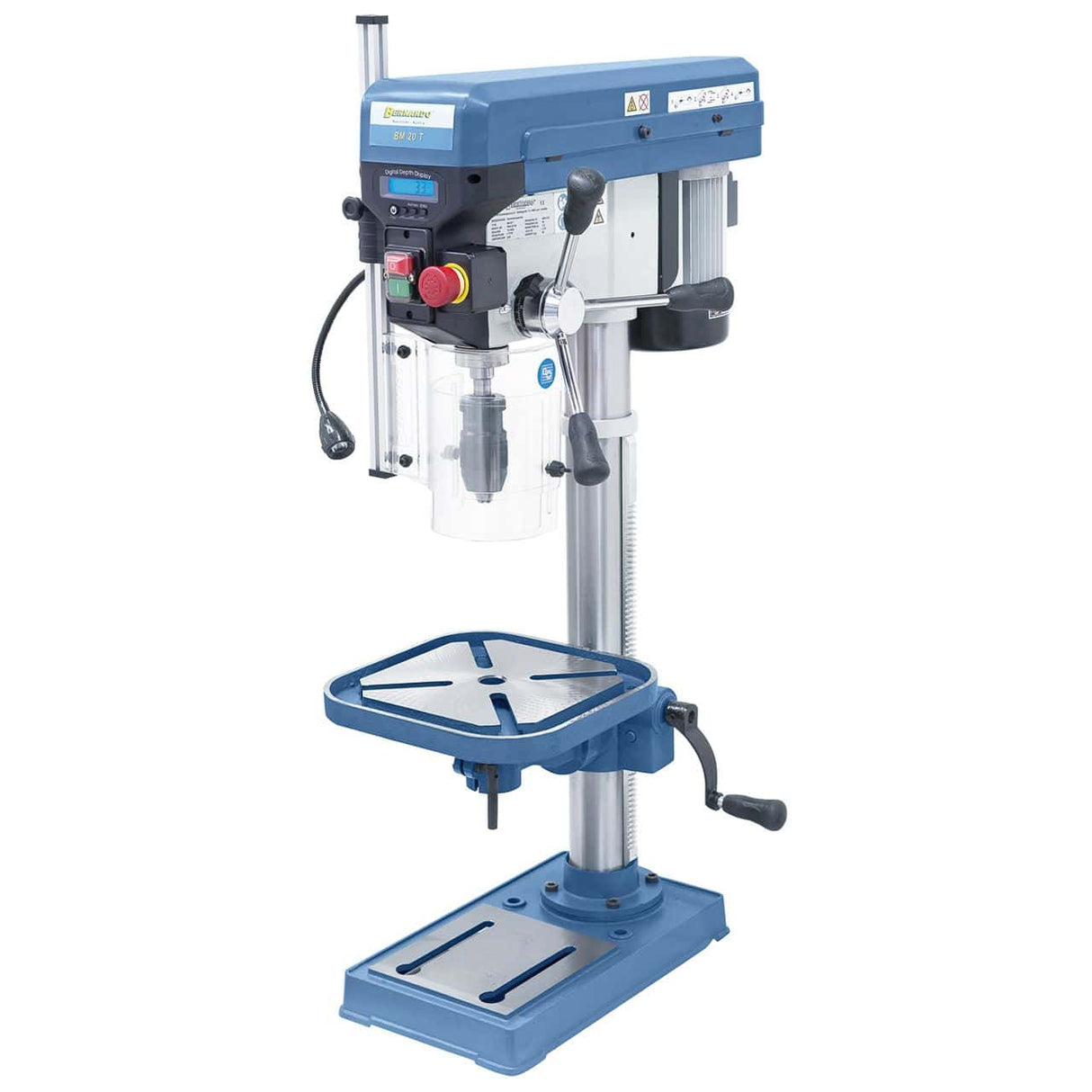

Bernardo BM 20 T / 400 V Tischbohrmaschine mit Digitalanzeige und LED – Bohrer Ø 20 mm, MT 2 Kegel, 16 Drehzahlstufen 220–2840 U/min, 0,55 kW 400-V-Drehstrommotor, Gewicht 45 kg

Der Morsekonus MT 2 (MT 2) ist der maschinenseitige Spindelanschluss und sorgt für Selbstverspannung während der Rotation. Der B18-Schaft des Schnellspannfutters (im Lieferumfang enthalten) nimmt Bohrer von Ø 1 bis Ø 16 mm auf. Der Morsekonus ermöglicht die Montage von Bohrfuttern mit MT-Schaft (für austauschbare Verwendung), Steckschlüsseln mit reduziertem Konus (z. B. MT 2 → MT 1 für kleinere Werkzeuge) und Bohrern mit direktem MT-Schaft (für Ø über 13 mm). Der B18-Schaft ist speziell für Schnellspannfutter mit zylindrischem Schaft ausgelegt. Beim Wechseln von Bohrfuttern oder der Montage von Spezialwerkzeugen ist auf die Kompatibilität der Kupplungen zu achten.

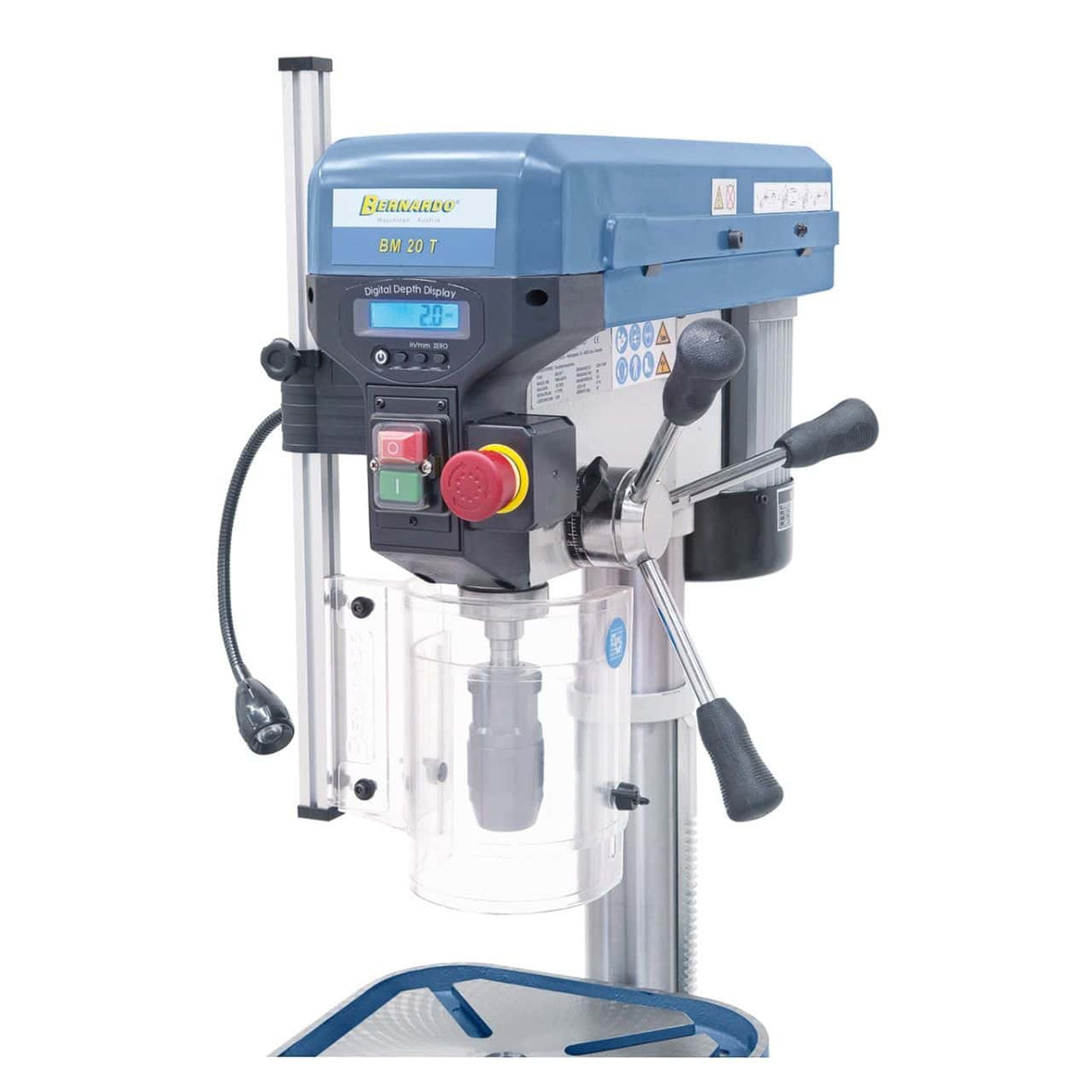

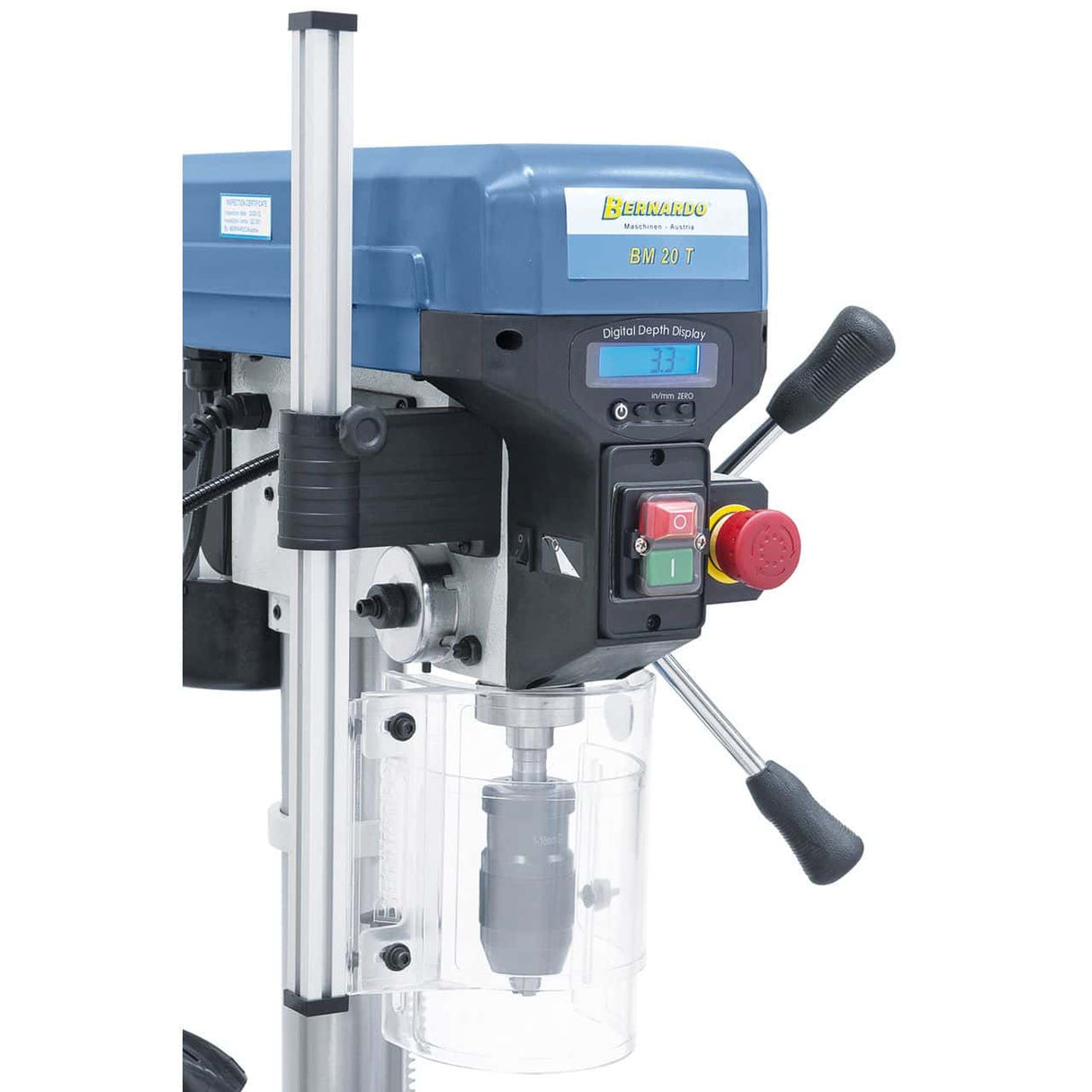

Sie zeigt die Bohrtiefe im Werkstück in Echtzeit in Millimetern (mit einer Auflösung von 0,1 mm) an. Der Bediener drückt zu Beginn des Bohrvorgangs einen Knopf, um die Bohrtiefe auf Null zu stellen, und überwacht anschließend während des Bohrvorgangs die Anzeige, um den Bohrvorgang bei der gewünschten Tiefe zu stoppen. Diese Funktion ist entscheidend für: nicht durchgehende Bohrungen mit vordefinierten Tiefen (Sackgewindebohrungen, Lagergehäuse, Passstiftnuten), Serienfertigung mit identischen Bohrtiefen an mehreren Teilen und Anwendungen, die eine hohe Tiefengenauigkeit erfordern (z. B. Bohrungen für H7-Kupplungen mit einer Toleranz von weniger als 0,1 mm). Ohne digitale Anzeige muss der Bediener einen spindelmontierten Anschlagring verwenden, der eine Standardgenauigkeit von 0,5–1 mm ermöglicht. Ist der Riemenantrieb wartungsbedürftig? Ja, regelmäßig. Keilriemen müssen alle 200–500 Betriebsstunden (bei intensiver Nutzung) oder alle 6 Monate (bei seltener Nutzung) nachgespannt werden. Typischer Austausch alle 3–5 Jahre bei normaler Nutzung, alle 1–2 Jahre bei starker Nutzung. Spannvorgang: Öffnen Sie die Getriebeabdeckung, lösen Sie die Motorbefestigungsschraube, bewegen Sie den Motor, um den Riemen zu spannen (der Riemen sollte sich unter manuellem Druck 5–10 mm biegen), ziehen Sie die Schraube fest und schließen Sie die Abdeckung. Riemenwechsel: Gehen Sie genauso vor, tauschen Sie jedoch den gesamten Riemen aus. Original Bernardo Ersatzriemen sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Details Was ist der Spindelrundlauf? Zusammenfassung>

Bei BM Tischbohrmaschinen beträgt der Spindelrundlauf typischerweise 0,03–0,05 mm: ein Standardwert für Standardanwendungen im professionellen Bereich. Für Anwendungen mit höheren Präzisionsanforderungen (≤ 0,02 mm) werden Zahnradbohrmaschinen (GB 30 TV) oder CNC-Bohrmaschinen entsprechend dimensioniert.

Die Rundlaufgenauigkeit ist die maximale Abweichung der Spindelachse von ihrer theoretischen Achse während der Rotation. Niedrigere (präzisere) Werte erfordern hochwertige Lager, Präzisionswellen, Spindelwuchtung und eine sorgfältige Konstruktion. BM-Tischbohrmaschinen mit einer Rundlaufgenauigkeit von 0,03–0,05 mm sind für die meisten professionellen Anwendungen ausreichend. Für Präzisionsanwendungen (z. B. Bohren für H7-Kupplungen, Bohren von Löchern für Präzisionslager) werden Zahnradbohrmaschinen empfohlen.

Spannung: 400 V Drehstrom: 400-V-Drehstromleitung mit separatem 10-A-Leistungsschalter. Standard-Kabelquerschnitt 1,5 mm² bis zu 30 Meter.

Für Werkstätten mit einem 230-V-Haushaltsstromanschluss ist das 230-V-Modell die richtige Wahl ohne zusätzliche Kosten für die elektrische Aufrüstung. Für Werkstätten mit Drehstromanschluss (400 V) ist das 400-V-Modell mit einem hochwertigeren Motor und längerer Lebensdauer ausgestattet: Der Drehstrommotor hat einen höheren Wirkungsgrad (90 % gegenüber 70 % bei einem Wechselstrommotor), erzeugt weniger Wärme und hat eine deutlich längere Lebensdauer (15–25 Jahre gegenüber 8–15 Jahren bei einem Wechselstrommotor). Für den kontinuierlichen, intensiven Einsatz ist das 400-V-Modell vorzuziehen. Details
