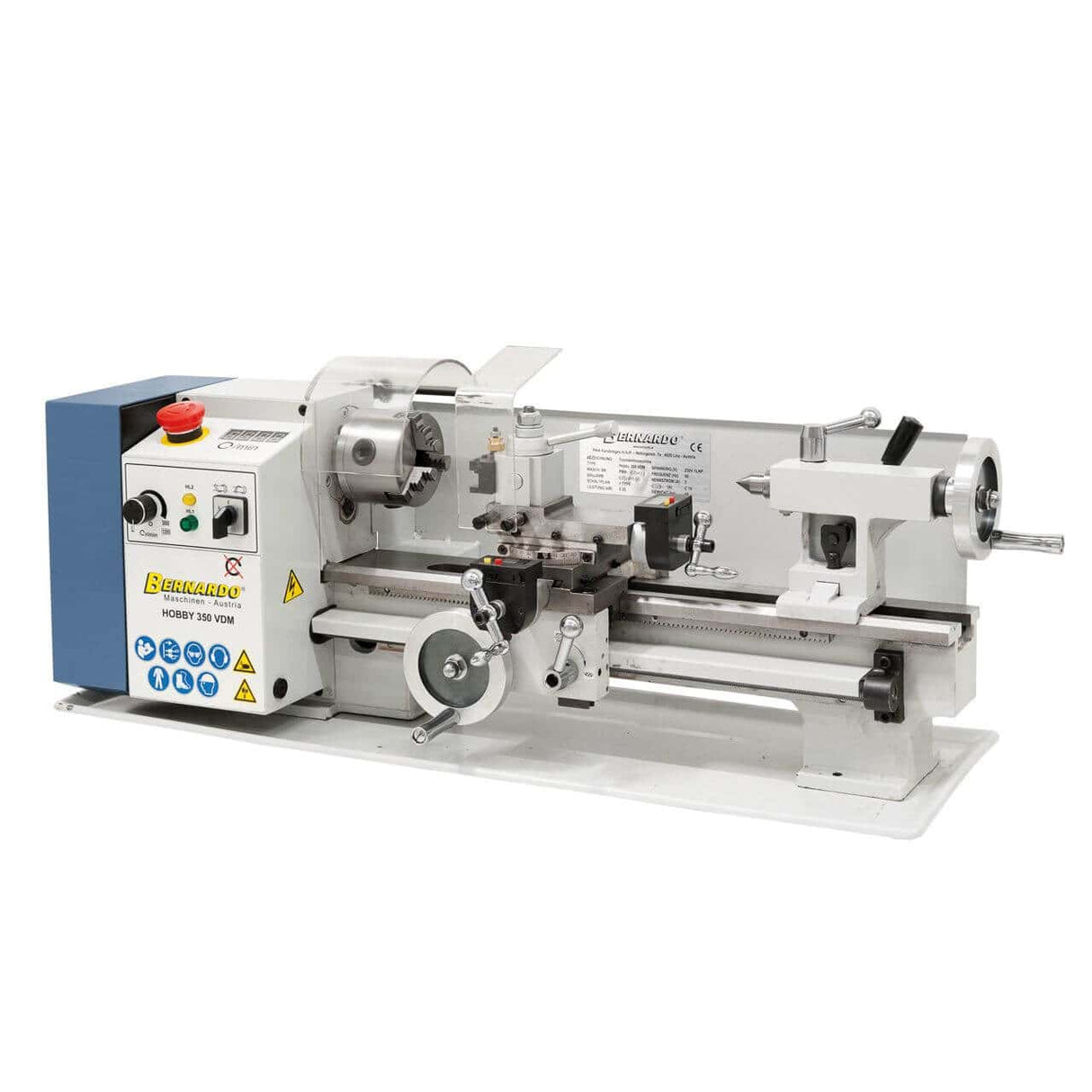

Die Bernardo Hobby 350 VDM Tischdrehmaschine ist für ambitionierte Hobby-Dreher und kleine Werkstätten mit hohen Präzisionsansprüchen und einem digitalen Display konzipiert. Spitzenweite 350 mm, Spitzenhöhe 90 mm, Drehdurchmesser über Bett Ø 180 mm, Spindelbohrung Ø 21 mm, Kegel MT 3, Drehzahlbereich 100–1200 / 100–3000 U/min (zweistufig, stufenlos einstellbar). Längsvorschub 0,1 / 0,2 mm/U. Metrische Gewinde (10) 0,4–2,0 mm. Selbstzentrierendes Spannfutter Ø 80 mm, Motorleistung 0,35 kW (S1 100 %) – 0,5 kW (S6 40 %) bei 230 V Einphasenstrom, Gewicht 44 kg, Abmessungen der Maschine 770 × 300 × 310 mm (ohne Untergestell). Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Spitzenabstand: 350 mm
-
Spitzenhöhe: 90 mm
-
Drehdurchmesser über Bett: Ø 180 mm
-
Spindelbohrung: Ø 21 mm, MT 3-Kegel
-
Drehzahlbereich: 100–1200 / 100–3000 U/min (zweistufig einstellbar)
-
Selbstzentrierendes Spannfutter: Ø 80 mm
-
Längsvorschübe: 0,1 / 0,2 mm/U
-
Metrisches Gewinde: (10) 0,4 - 2,0 mm
-

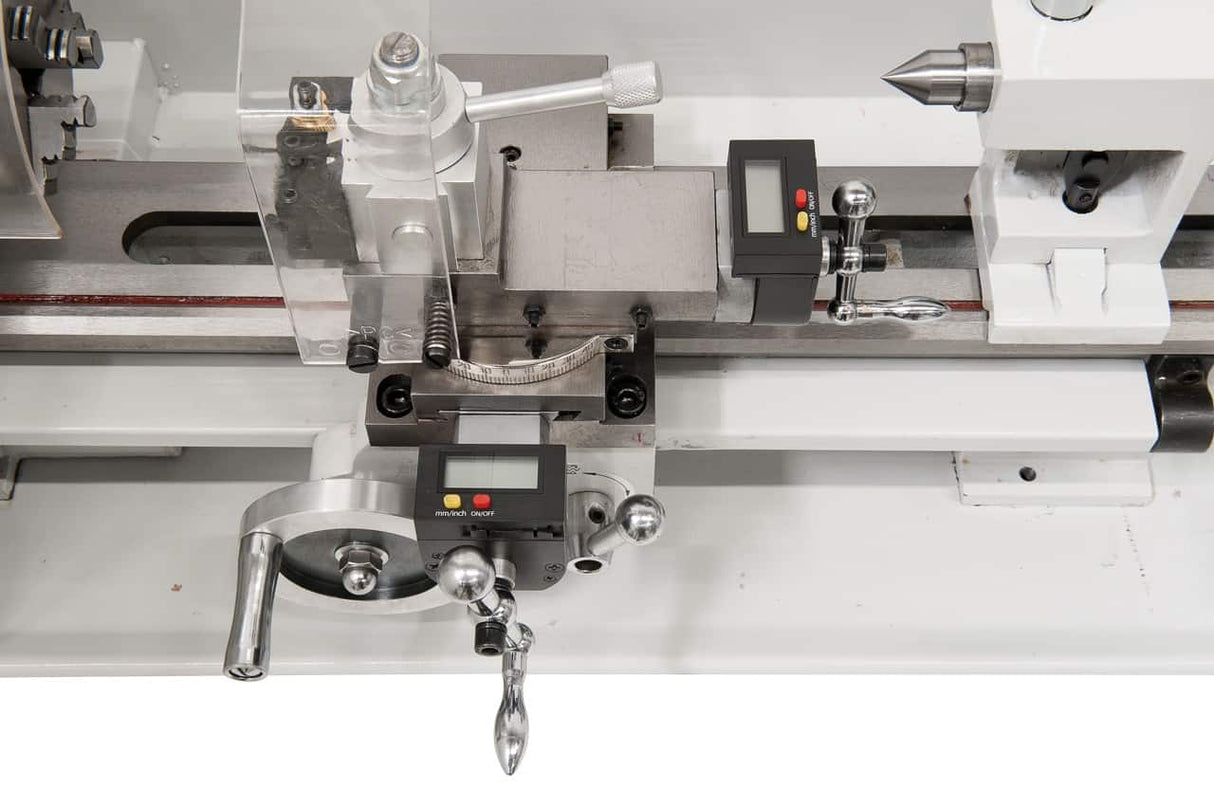

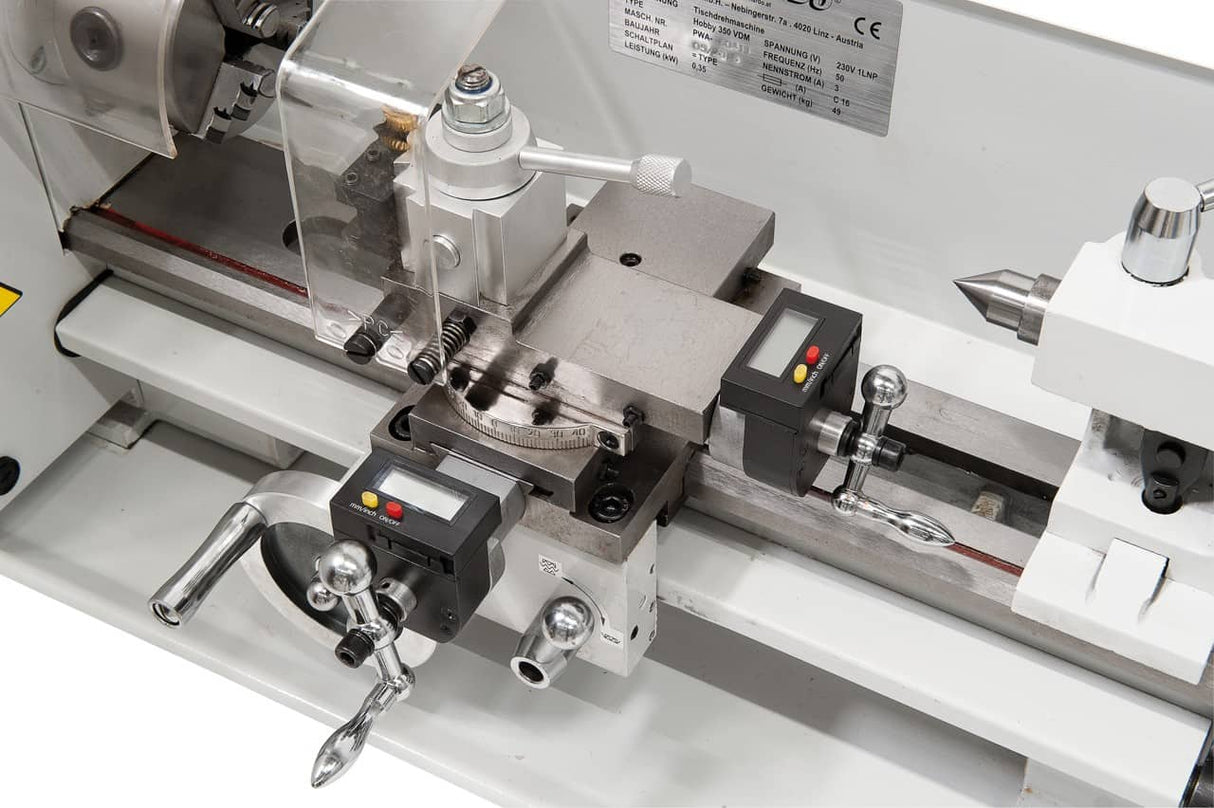

Digitalanzeige: Drehzahl + Kreuz- und Oberschlitten
-
Motor: 0,35 kW (S1) / 0,5 kW (S6) - 230 V Einphasenstrom
-
Gewicht: 44 kg
Wer nutzt die Hobby 350 VDM und wofür?
Die Bernardo Hobby 350 VDM ist eine Tischdrehmaschine der mittleren Leistungsklasse aus der Hobby-Reihe mit einer Besonderheit: einer Digitalanzeige für Spindeldrehzahl und Position von Kreuz- und Oberschlitten. Das Modell Hobby 350 VDM ist die M-Version („Mehrfachrevolver“) der 350 VD: Sie verfügt über die gleichen mechanischen Eigenschaften wie die 350 VD (Spitzenabstand, Spindel, Motor, Drehzahl, Abmessungen, Gewicht), jedoch über einen zusätzlichen Revolver: Neben dem Schnellwechselrevolver (Größe 5-4 mit 4 Wendeschneidplatten) ist auch ein herkömmlicher 4-fach Werkzeugrevolver vorhanden. Der Vorteil: Der Bediener kann den herkömmlichen Revolver für Standardbearbeitungen (Drehen, Schruppen, Schlichten) konfigurieren und den Schnellwechselrevolver für den schnellen Wechsel von Spezialwerkzeugen (Gewindeschneiden, spezielles Schruppen) nutzen. Dies reduziert die Rüstzeiten bei der Fertigung mit komplexen Bearbeitungszyklen erheblich. Geeignet für ambitionierte Hobbyanwender, kleine Handwerksbetriebe, technische Schulen mit Lehrlaboren und Restauratoren von mechanischen Bauteilen. Für den intensiven professionellen Einsatz empfiehlt sich die Hobby 500-Baureihe (130 kg, 4-stufiger automatischer Vorschub, metrisches und zölliges Gewinde).
Ihre Position im Bernardo-Sortiment
Die Hobby Bernardo Metalldrehmaschinen sind nach Größe und technischen Spezifikationen gegliedert: Die Hobby 140 (140 mm Spitzenweite, Gewicht 14 kg) und Hobby 250 (250 mm, 23 kg) sind Einsteiger-Minidrehmaschinen ohne Display mit einem 0,15-kW-Motor; die Hobby 350 VD (350 mm, 44 kg), Hobby 350 VDM (M-Version mit zusätzlichem Revolver) und Hobby 400 Super (400 mm, 50 kg) sind Mittelklassemodelle mit Digitalanzeige und Schnellwechselrevolver mit einem 0,35-0,50-kW-Motor; die Hobby 500, erhältlich in 230-V-Einphasen- und 400-V-Drehstromversionen (130 kg, 0,55-kW-Motor), ist das Topmodell der Hobby-Reihe mit automatischem Vorschub, Gewindeschneidfunktion und 6-stufiger Drehzahlregelung. Neben der Hobby-Reihe gibt es die Profi-Modelle (semiprofessionell, 200–500 kg) und die Goliath-Schwerlast-Industriedrehmaschinen (über 1.500 kg, 5–15 kW Motoren).
Die Hobby 350 VDM unterscheidet sich von der Hobby 350 VD durch ihre Doppelrevolverkonfiguration: einen Schnellwechselrevolver und einen herkömmlichen 4-Stationen-Revolver. Ein praktischer Vorteil: Mit der VDM können Sie zwei verschiedene Revolver bereithalten und so die Rüstzeiten bei komplexen Bearbeitungszyklen reduzieren. Für einfache Serienfertigung ist die Hobby 350 VD deutlich wirtschaftlicher. Für größere Werkstücke (über 350 mm) ist die Hobby 400 Super (400 mm Spitzenweite) die ideale Wahl. Für den professionellen Einsatz empfiehlt sich die Hobby 500.
Krollit Logistik und Support
Bernardo versendet innerhalb von 5–9 Werktagen (7 Tage in Süddeutschland). Mit einem Gewicht von 44 kg lässt sie sich von einer Person bewegen. Die Drehmaschine ist für die Aufstellung auf einer vorhandenen, stabilen Werkbank ausgelegt. Revolvereinsätze, zusätzliche selbstzentrierende Spannfutter, Ersatz-Stahlzahnräder, Zubehör und Original-Ersatzteile von Bernardo sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versandt. Italienischer Kundendienst ist verfügbar.
Für wen ist die Hobby 350 VDM geeignet?
| Profil |
Kompatibilität |
Anliegen |
| Fortgeschrittener Hobby-Dreher / Kleinhandwerker |
Empfohlen |
Digitale Anzeige für Drehzahl und Schlitten, Schnellwechsel-Revolver mit 4 Einsätzen. Doppelrevolver (Schnellwechsel + traditioneller 4-Positionen-Revolver) für komplexe Bearbeitungszyklen. 350 mm Spitzenweite und 80 mm Spannfutterdurchmesser für mittelgroße bis große Werkstücke.
|
| Fachschule / Berufsbildungslabor |
Empfohlen |
Digitalanzeige für modernes Lehren: Die Schüler lernen, die Schlittenbewegungen digital abzulesen. Robuste Bauweise, geeignet für den intensiven Einsatz durch mehrere Bediener.
|
| Werkstatt mit Einzelfertigung |
Geeignet |
Geeignet für Einzelstücke oder Kleinserien. Für die Serienfertigung mit automatischen Vorschüben und Vollgewinden sind die Modelle Hobby 500 (130 kg) oder Profi (über 200 kg) ideal dimensioniert.
|
Nicht geeignet für: metrische und zöllige Gewinde (die Hobby 500 mit 11 metrischen und 11 zölligen Gewinden ist die richtige Wahl); intensive professionelle Dauernutzung (die Hobby 500 mit 130 kg Tragkraft ist ideal dimensioniert); sehr große Werkstücke (über Ø 180 mm auf dem Maschinentisch; die Hobby 500 mit Ø 220 mm ist die richtige Wahl).
Bearbeitungskapazität
| Spezifikation |
Wert |
| Spitzenabstand |
350 mm |
| Spitzenhöhe |
90 mm |
| Drehdurchmesser am Bett |
Ø 180 mm |
| Drehdurchmesser am Schlitten |
Ø 110 mm |
Spindel
| Spezifikation |
Wert |
| Spindelbohrung |
Ø 21 mm |
| Spindelbohrungskonus |
MT 3 |
| Selbstzentrierendes Spannfutter |
Ø 80 mm |
Drehzahl und Vorschübe
| Spezifikation |
Wert |
| Drehzahlbereich |
100–1200 / 100–3000 U/min (zweistufiger Bereich, stufenlos einstellbar) |
| Längsvorschübe |
0,1 / 0,2 mm/U |
Gewinde
| Spezifikation |
Wert |
| Metrische Gewinde |
(10) 0,4 – 2,0 mm |
Reitstock
| Angeben |
Wert |
| Reitstockbuchsenhub |
60 mm |
| Reitstock |
MT 2 |
Motor und Stromversorgung
| Angeben |
Wert |
| S1 Motorleistung 100 % |
0,35 kW |
| Motorleistung S6 40 % |
0,5 kW |
| Spannung |
230 V einphasig |
Digitalanzeige
| Spezifikation |
Wert |

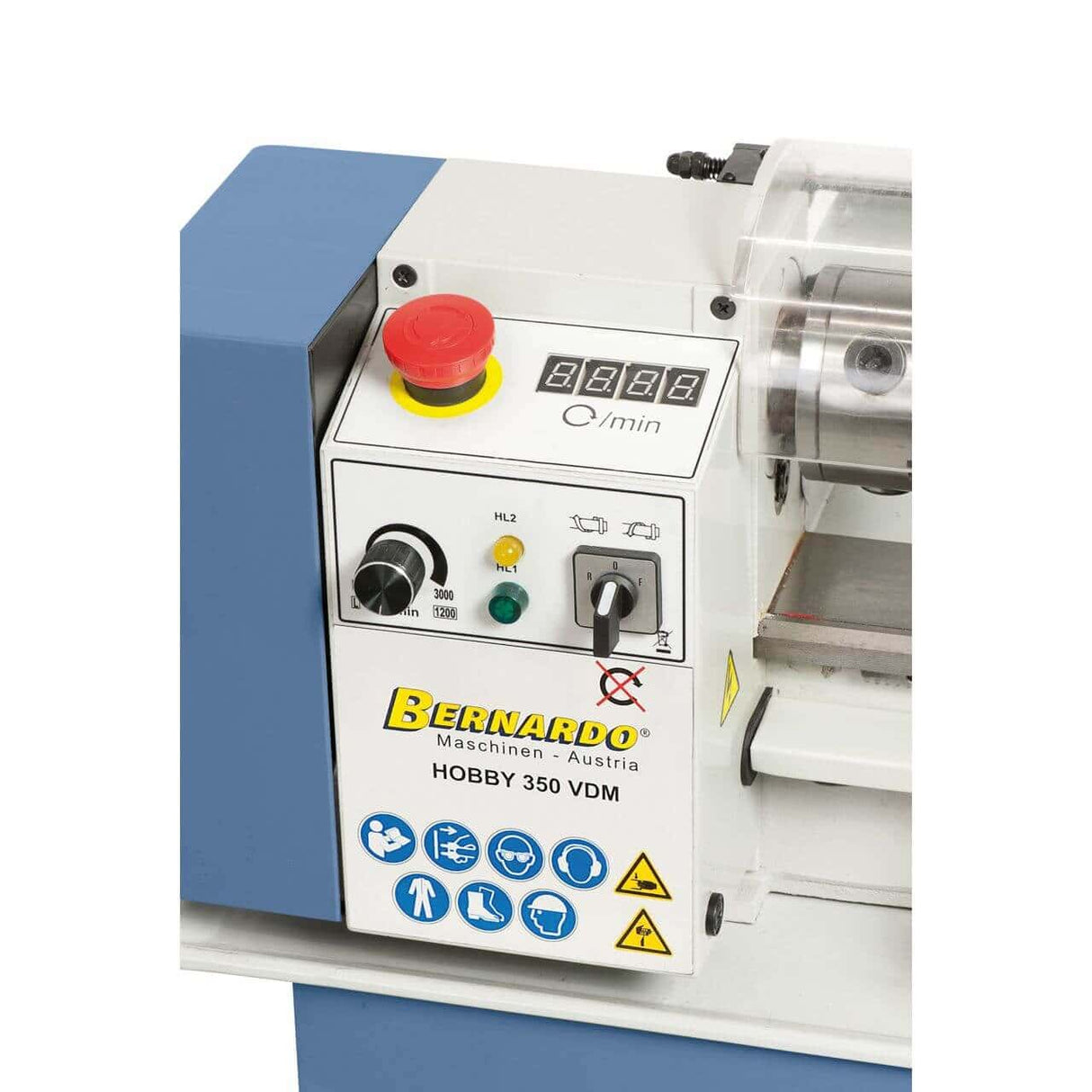

| Drehzahlanzeige |
Digitales LCD-Display |
| Anzeige für Quer- und Oberwagen |
Digitalanzeige enthalten |
Abmessungen und Gewicht
| Angeben |
Wert |
| Maschinenabmessungen (L × B × H) |
770 × 300 × 310 mm (ohne Sockel) |
| Gewicht |
44 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Standardausstattung
- Bernardo Hobby 350 VDM Drehmaschine
- Selbstzentrierendes Spannfutter Ø 80 mm
- Spindelschutz
- Schnellwechsel-Werkzeughalter (Größe 5-4) mit 4 Einsätze
- Traditioneller 4-fach Werkzeugrevolver

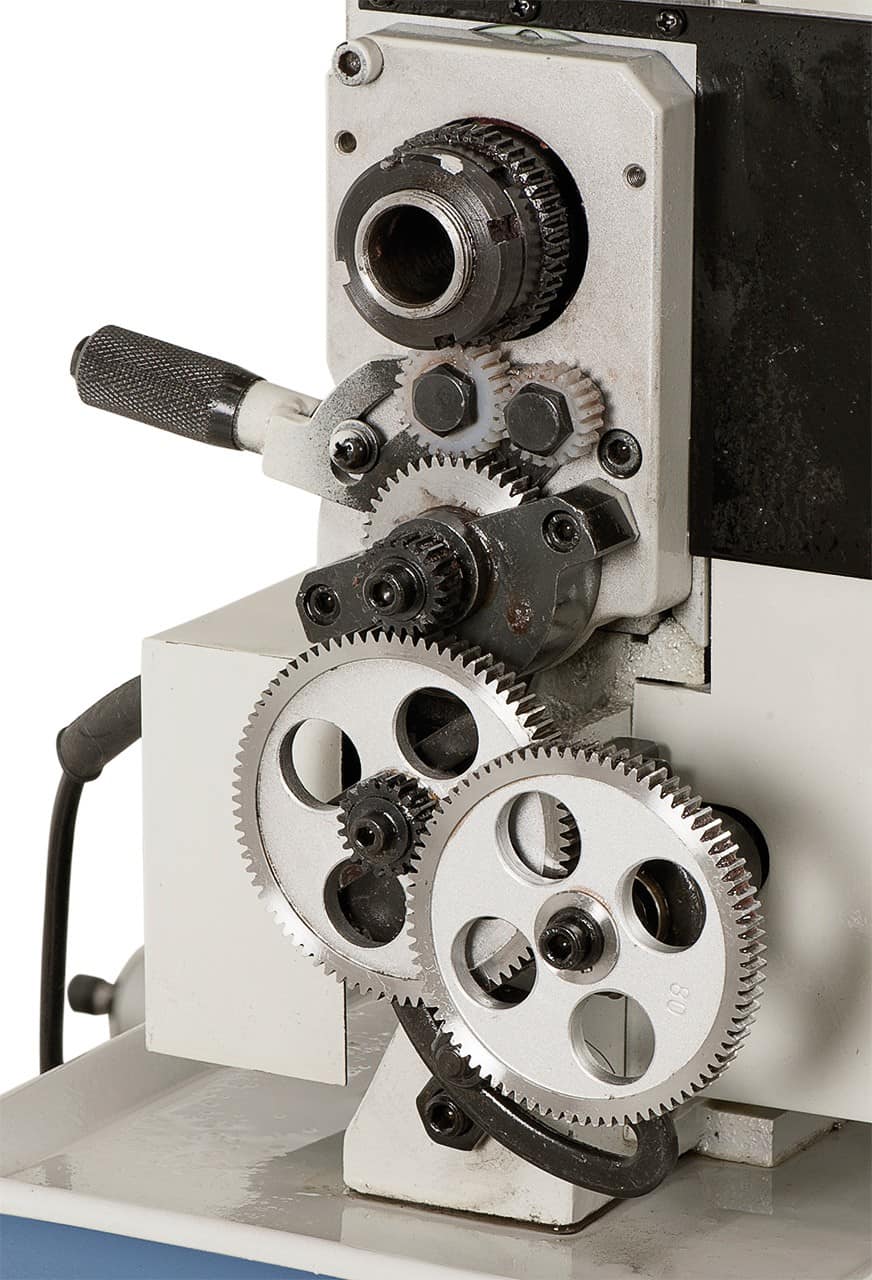

- Ersatz-Stahlzahnräder
- Spritzschutz
- Digitale Drehzahlanzeige
- Digitale Anzeige für Querschlitten und Oberschlitten

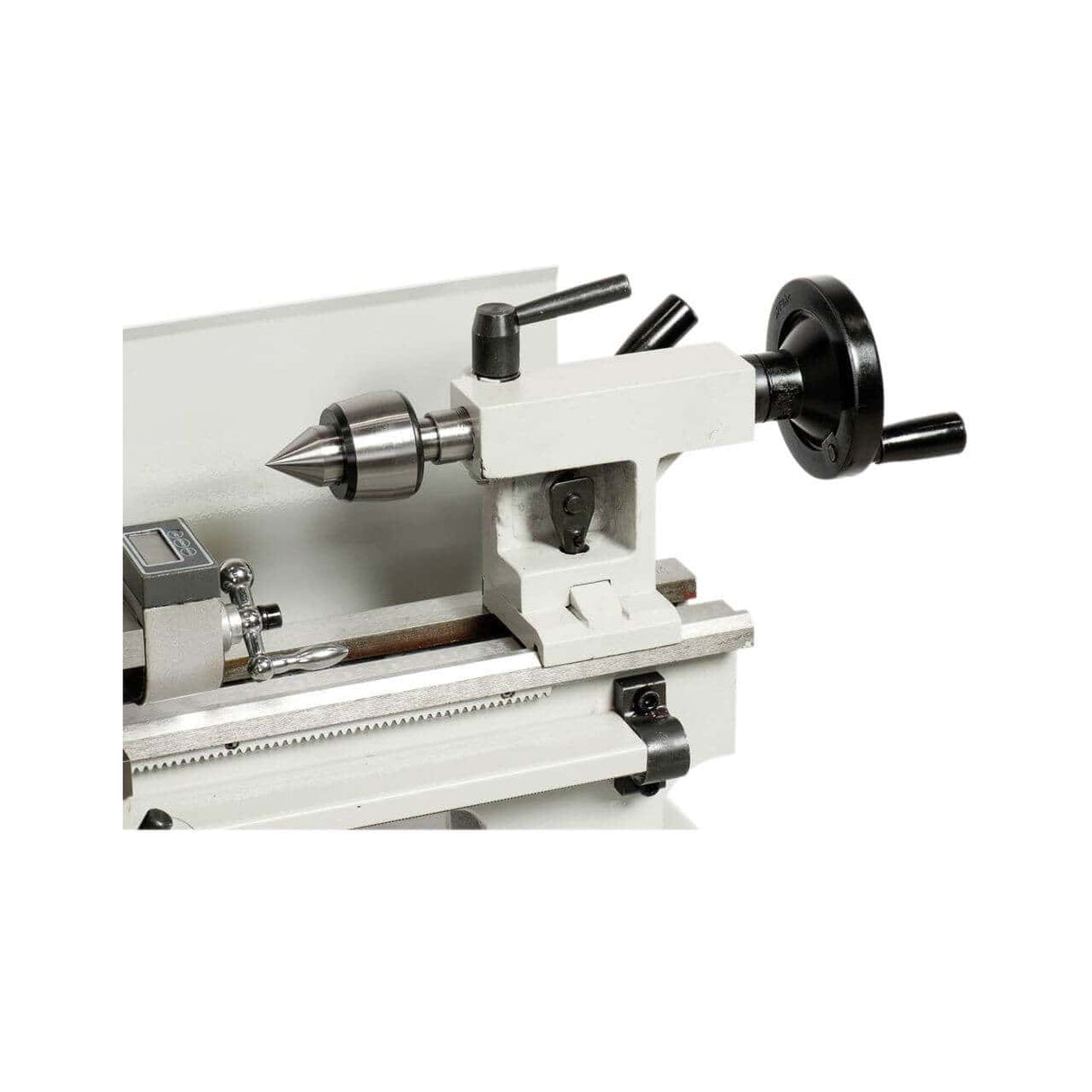

- Fester Reitstock
- Werkzeugsatz
- Bedienungsanleitung (Italienisch)
Häufig gestellte Fragen
Ist das 230-V-Einphasen-Netzteil wirklich professionell?
Für die Hobby-Reihe: Ja. Der Motor mit 0,35 kW (S1) bzw. 0,5 kW (S6) ist für den Dauerbetrieb mit 230 V Einphasenstrom ausgelegt. Die Maschine ist für fortgeschrittene Hobbyanwender und kleine Handwerksbetriebe ausgelegt, nicht für die intensive industrielle Fertigung.
Empfohlene Prüfungen vor der Installation: Stromleitung mit ausreichendem Querschnitt (mindestens 2,5 mm² Kabelquerschnitt), separater 16-A-Leitungsschutzschalter, 16-A-230-V-CE-Industriesteckdose (für den professionellen Einsatz einer Schuko-Steckdose vorzuziehen). Bei Werkstätten mit anderen gleichzeitig betriebenen Geräten (Kompressoren, Staubsauger) prüfen Sie bitte die verfügbare Leistung am Stromzähler. Für den intensiven industriellen Dauereinsatz wird eine Drehmaschine mit 400-V-Drehstrommotor empfohlen (z. B. die 400-V-Version der Hobby 500 oder der Profi-Reihe).
Welche Werkstücke kann ich mit der Hobby 350 VDM bearbeiten?
Typische Werkstücke: Runddrehen von Wellen und Zylindern bis Ø 180 mm und einer Spitzenweite von 350 mm, Plandrehen, Einstechen, Anfasen und Verrunden, Gewindeschneiden (10) 0,4–2,0 mm metrisch. Typische Werkstoffe: Baustähle (Fe360, S235), legierte Stähle (C45, 39NiCrMo3), Aluminium und Leichtmetalle, Messing, Bronze, technische Kunststoffe.
Bearbeitungsgrenzen: Maximaler Bettdurchmesser 180 mm, Schlittendurchmesser 110 mm, Spindelbohrungsdurchmesser 21 mm (maximale Grenze für Durchgangsbohrungen). Für größere Werkstücke eignen sich die höherwertigen Modelle oder industriellen Drehmaschinen (Profi-Reihe 200–500 kg oder Goliath 1.500–3.500 kg). Für Hobby- oder Kleinwerkstätten ist sie für die meisten Standardanforderungen ausreichend dimensioniert.
Ist die Maschine bereits komplett ausgestattet oder wird weiteres Zubehör benötigt?
Die Maschine ist mit einer ausreichenden Standardausstattung für den sofortigen Einsatz versehen: 80-mm-Selbstzentrierfutter, Schnellwechsel-Werkzeugrevolver mit 4 Wendeschneidplatten, fester Reitstock, Spindelschutz, Spritzschutz und Werkzeugsatz.

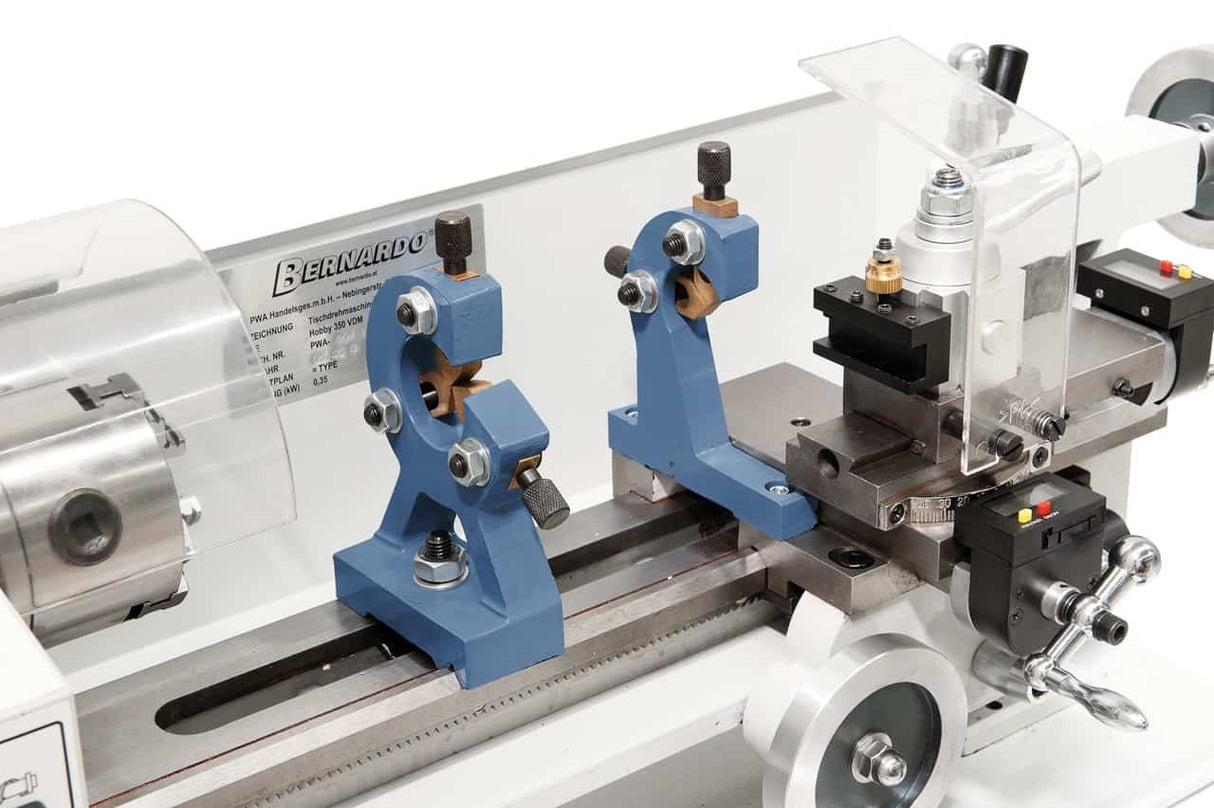

Optionales Zubehör, das üblicherweise separat erworben wird: Selbstzentrierfutter mit verschiedenen Durchmessern für spezielle Werkstücke, Lünetten für lange Werkstücke, 4-Backen-Futter für nicht-zylindrische Werkstücke, zusätzliche Drehwerkzeugsätze (Schruppen, Schlichten, Gewindeschneiden, Bohren) und ein drehbarer Reitstock (falls die Maschine über einen festen Reitstock verfügt). Für die meisten Standardanwendungen im Hobbybereich ist die Basisausstattung ausreichend. Für spezielle Fertigungen oder Sonderteile empfiehlt sich spezielles Zubehör.
Wie wähle ich den Drehzahlbereich (100–1.200 / 100–3.000 U/min) aus?
Die Auswahl zwischen den beiden Bereichen erfolgt über einen mechanischen Schalthebel (am Spindelstock der Drehmaschine): Der niedrige Bereich (100–1.200 U/min) eignet sich für hohes Drehmoment bei harten Materialien oder großen Werkstücken, der hohe Bereich (100–3.000 U/min) für schnelles Schlichten bei weichen Materialien und kleinen Werkstücken. Innerhalb jedes Bereichs ist die Drehzahl stufenlos einstellbar.
Die optimale Drehzahl hängt ab von: dem Material (Baustahl 80–150 m/min, Hartstahl 50–80 m/min, Aluminium 200–400 m/min), dem Werkstückdurchmesser (die Schnittgeschwindigkeit muss konstant sein) und der Bearbeitungsart (Schruppen bei niedrigeren, Schlichten bei höheren Drehzahlen). Für die Serienproduktion empfiehlt es sich, die optimalen Drehzahlen in einem Arbeitsblatt zu dokumentieren.
Kann ich die Hobby 350 VDM auf jeder Werkbank aufstellen?
Ja, auf stabilen Werkbänken mit einer Tragfähigkeit, die das Gewicht der Maschine (44 kg) plus Werkstücke übersteigt. Die Werkbank muss stabil und eben sein: Instabile Werkbänke verursachen Vibrationen beim Drechseln und beeinträchtigen die Genauigkeit der Arbeit.
Für Heimwerkstätten oder Schulen empfiehlt sich eine stabile Holzbearbeitungswerkbank (z. B. WB 1500 Hobby oder WB 2000 Hobby aus der Bernardo-Reihe) mit einer massiven Buchenholzplatte. Für fortgeschrittene Hobbyanwender ist ein spezielles Drechselbankgestell (aus Stahlblech) für mehr Stabilität ratsam. Wichtig: Die Maschine muss mit Durchgangsschrauben durch die dafür vorgesehenen Löcher im Gestell an der Werkbank befestigt werden, um ein Verrutschen während der Bearbeitung zu verhindern.
