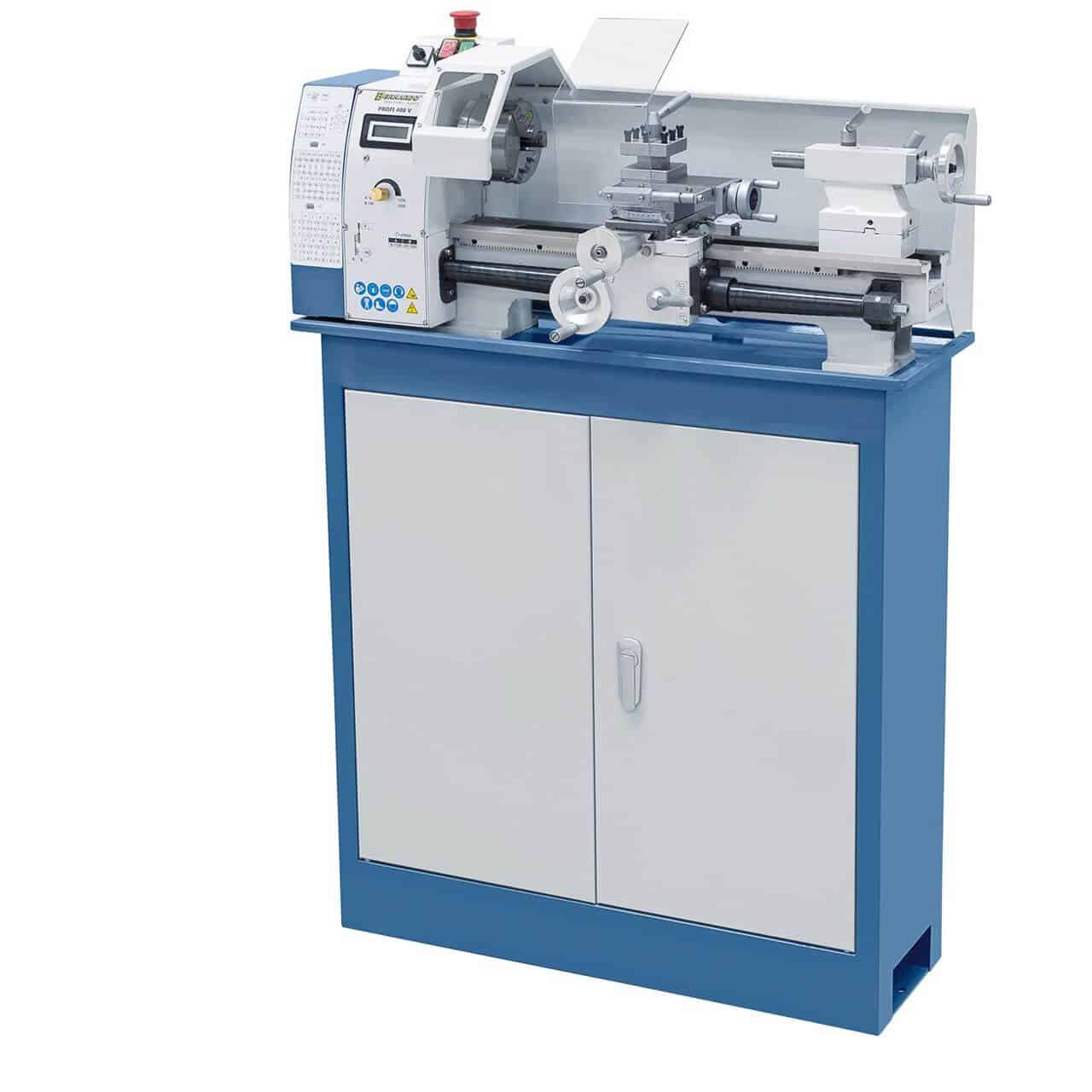

Die Tischdrehmaschine Bernardo Profi 400 V ist für ambitionierte Hobby-Dreher, professionelle Modellbauer und kleinere Werkstätten mit hohen Präzisionsanforderungen konzipiert und bietet ein komplettes Gewindesystem sowie eine digitale Drehzahlanzeige. Spitzenweite 400 mm, Spitzenhöhe 100 mm, Drehdurchmesser über Bett Ø 200 mm, Spindelbohrung Ø 20 mm, Kegel MT 3, selbstzentrierendes Spannfutter DK11 Ø 100 mm, Drehzahlbereich 50–1250 / 100–2500 U/min (stufenlos einstellbar). Längsvorschübe (3) 0,089–0,198 mm/U. Metrische Gewinde (14) 0,3–3 mm, Zollgewinde (10) 10–44 Gänge pro Zoll. Reitstockbuchse Hub 50 mm Kegel MT 2. Motor 0,6 kW (S1) - 0,8 kW (S6) bei 230 V einphasig, Gewicht 65 kg, Maschinenabmessungen 930 × 400 × 380 mm (ohne Sockel). Vertrieb in Italien durch Krollit als offizieller Bernardo-Händler seit 2007.
-
Spitzenabstand: 400 mm
-
Spitzenhöhe: 100 mm
-
Drehdurchmesser über Bett: Ø 200 mm
-
Spindelbohrung: Ø 20 mm, MT 3-Kegel
-
Selbstzentrierendes Spannfutter: DK11 Ø 100 mm
-
Drehzahlbereich: 50–1.250 / 100–2.500 U/min (stufenlos)
-
Längsvorschübe: (3) 0,089–0,198 mm/U
-
Metrische Gewinde: (14) 0,3–3 mm
-
Zollgewinde: (10) 10–44 TPI
-
Digitalanzeige: Drehzahlanzeige
-
Motor: 0,6 kW (S1) / 0,8 kW (S6) – 230 V Einphasenstrom
-
Gewicht: 65 kg
Wer nutzt die Profi 400 V und wofür?
Die Bernardo Profi 400 V ist eine kompakte Tischdrehmaschine der Profi-Reihe (Einsteigerklasse Profi), die sich für ambitionierte Hobbybastler, Modellbauer und kleine Werkstätten eignet. Merkmale der Profi 400 V: Spitzenweite 400 mm, Gewicht 65 kg, Abmessungen 930 × 400 × 380 mm. Variante der Profi 400 G mit geringerer Spitzenhöhe (100 mm gegenüber 105 mm bei der 400 G) und 20 mm Spindelbohrung (gegenüber 21 mm bei der 400 G): Feine Unterschiede zwischen den beiden Modellen, die auf spezifische Anforderungen an die Kompatibilität mit vorhandenem Zubehör eingehen. DK11-Spannfutter Ø 100 mm, MT3-Kegel, Gewicht 65 kg (5 kg mehr als die 400 G aufgrund der umfangreicheren Serienausstattung). Gleiche stufenlose elektronische Drehzahlregelung und gleicher 0,60-kW-Motor wie die Profi 400 G. Automatischer 3-Stufen-Vorschub (0,083–0,159 mm/U bei der 300 V, 0,089–0,198 mm/U bei der 400 G/400 V) zur Feinbearbeitungskontrolle. Metrische Gewinde mit 14–15 Steigungen (0,3–3 mm) und Zollgewinde mit 10–12 Steigungen (10–44 Gewindegänge pro Zoll): Standardabdeckung für die Fertigung gängiger Gewindeteile. Digitale Drehzahlanzeige für präzise Drehzahlregelung. In den Krollit-Kundenwerkstätten werden die kompakten Profi-Modelle von ambitionierten Hobby-Drehern gewählt, die professionelle Funktionen (Gewinde, Vorschübe, Display) in kompakten Tischmaschinen ohne separaten Unterbau wünschen.
Ihre Position im Bernardo-Sortiment
Die Bernardo Profi-Metalldrehmaschinen sind nach Größe und Ausstattung gegliedert: Profi 300 V, 400 G, 400 V (kompakt, 60–65 kg, 0,50–0,60 kW Motor, elektronische Drehzahlregelung) für ambitionierte Hobby-Dreher und kleine Werkstätten; Profi 450 S und 450 S Vario (mittel, 112 kg, 0,90 kW Motor) für Handwerksbetriebe mit täglichem Einsatz; Die Profi 550 WQ und 550 WQV (Hochleistungsmaschinen mit 120 kg, 0,75 kW Motor, separatem Längs- und Quervorschub sowie Gewindeschneiden) sind für die professionelle Fertigung komplexer Gewindeteile konzipiert. Unterhalb der Profi-Reihe befindet sich die Hobby-Reihe (Einsteigermodell, 14–130 kg), darüber die Goliath-Reihe (Industriemaschinen für den Schwerlastbereich, 1.500–3.500 kg).
Die Profi 400 V ist das professionelle Einsteigermodell der Profi-Reihe: professionelle Funktionen (Gewindeschneiden, automatischer Vorschub, digitale Drehzahlanzeige) in einer kompakten Tischmaschine. Für den professionellen Dauereinsatz mit größeren Werkstücken sind die Profi 450 S/450 S Vario (112 kg) oder 550 WQ/WQV (120 kg) optimal dimensioniert. Für die industrielle Schwerlastfertigung ist die Goliath-Reihe die ideale Lösung. Die drei Kompaktmodelle (300 V, 400 G, 400 V) unterscheiden sich wie folgt: Das Modell 300 V ist kompakter und etwas weniger leistungsstark, das Modell 400 G hat eine Spindelbohrung von 21 mm Durchmesser und eine Spitzenhöhe von 105 mm, und das Modell 400 V hat eine Spindelbohrung von 20 mm Durchmesser und eine Spitzenhöhe von 100 mm.
Krollit Logistik und Support
Bernardo wird innerhalb von 5–9 Werktagen geliefert (7 Tage in den Süden). Mit einem Gewicht von 65 kg kann die Drehmaschine von einer Person transportiert werden. Sie ist für die Aufstellung auf einer vorhandenen, stabilen Werkbank (Tragfähigkeit über 100 kg) konzipiert. Zusätzliche selbstzentrierende Spannfutter, 4-fach Revolvereinsätze, Ersatzzahnräder, Zubehör und Original-Ersatzteile von Bernardo sind ab Lager verfügbar und werden innerhalb von 3–5 Werktagen versendet. Kundensupport auf Italienisch ist verfügbar.
Für wen ist die Profi 400 V geeignet?
| Profil |
Kompatibilität |
Grund |
| Fortgeschrittener Hobby- und professioneller Modellbauer |
Empfohlen |
Kompakte 65-kg-Drehmaschine mit professionellen Funktionen: metrische und zöllige Gewinde, automatischer Vorschub, digitale Drehzahlanzeige. 400 mm Spitzenweite und 200 mm Durchmesser auf der Werkbank für kleine bis mittelgroße Werkstücke.
|
| Kleine Werkstatt |
Empfohlen |
DK11-Spannfutter, 100 mm Durchmesser, mit Durchgangsbohrung für Standardzubehör (Spannzangen, Adapter, 4-Backen-Spannfutter für Spezialzubehör). Stufenlose elektronische Drehzahlregelung für die Feinabstimmung verschiedener Materialien.
|
| Werkstatt mit Serienfertigung und großen Werkstücken
| Geeignet
| Für den intensiven Einsatz mit Werkstücken ab Ø 200–210 mm auf der Werkbank sind die Profi 450 S/Vario (Ø 230 mm) oder die 550 WQ/WQV (Ø 250 mm) mit einem leistungsstärkeren Motor geeignet.
|
Nicht geeignet für: Tägliche professionelle Nutzung mit großen Werkstücken (über Ø 210 mm auf der Werkbank; die Profi 450 S/Vario oder 550 WQ/WQV sind entsprechend dimensioniert); Werkstätten ohne 230-V-Industriestromanschluss mit guter elektrischer Integrität (ein 0,50–0,60-kW-Motor benötigt einen entsprechend dimensionierten Stromzähler); 400-V-Drehstromanschluss (für Werkstätten mit Drehstromanschluss ist die 400-V-Version der Hobby 500- oder Goliath-Baureihe geeignet); CNC-programmierte Maschinen (die Profi-Drehmaschinen sind manuelle Drehmaschinen, keine CNC-Maschinen).
Arbeitskapazität
| Spezifikation |
Wert |
| Spitzenabstand |
400 mm |
| Spitzenhöhe |
100 mm |
| Drehdurchmesser über Bett |
Ø 200 mm |
Spindel
| Spezifikation |
Wert |
| Spindelbohrung |
Ø 20 mm |
| Spindelbohrungskegel |
MT 3 |
| Selbstzentrierendes Spannfutter |
DK11 Ø 100 mm |
Drehzahl und Vorschub
| Spezifikation |
Wert |
| Drehzahlbereich |
50–1.250 / 100–2.500 U/min (stufenlos) |
| Längsvorschübe |
(3) 0,089–0,198 mm/Umdrehung |
Gewinde
| Spezifikation |
Wert |
| Metrische Gewinde |
(14) 0,3–3 mm |
| Gewinde in Zoll |
(10) 10–44 TPI |
Reitstock
| Spezifikation |
Wert |

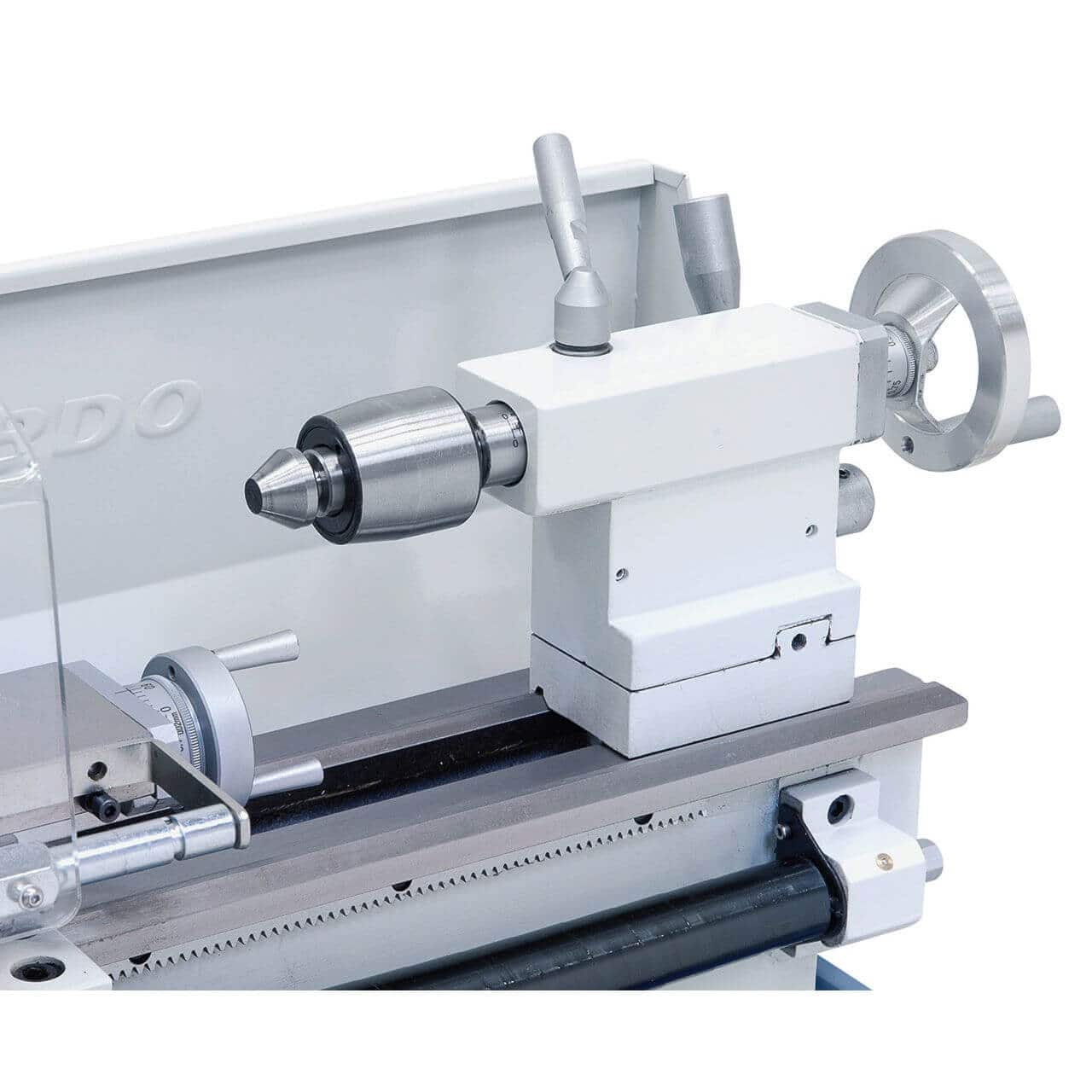

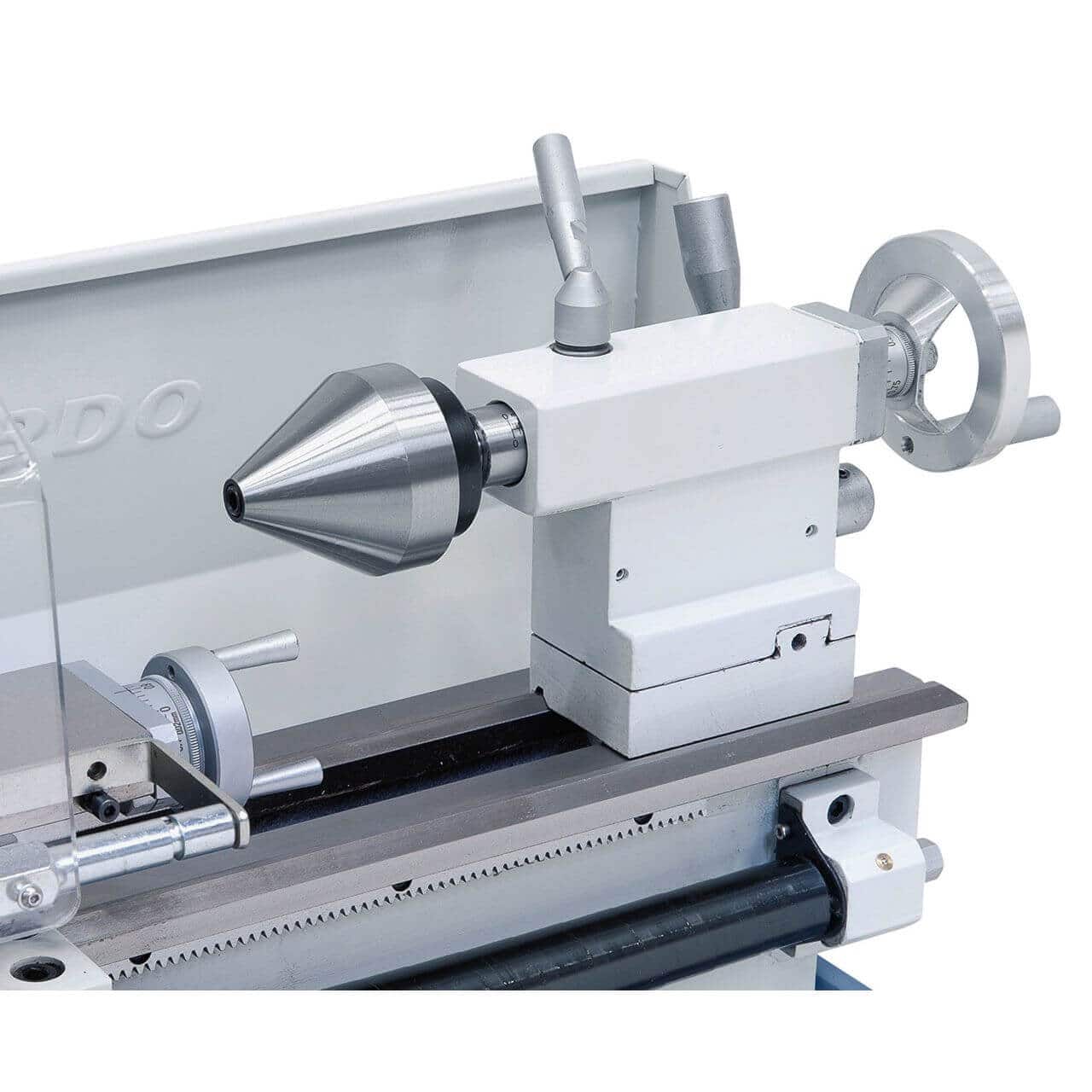

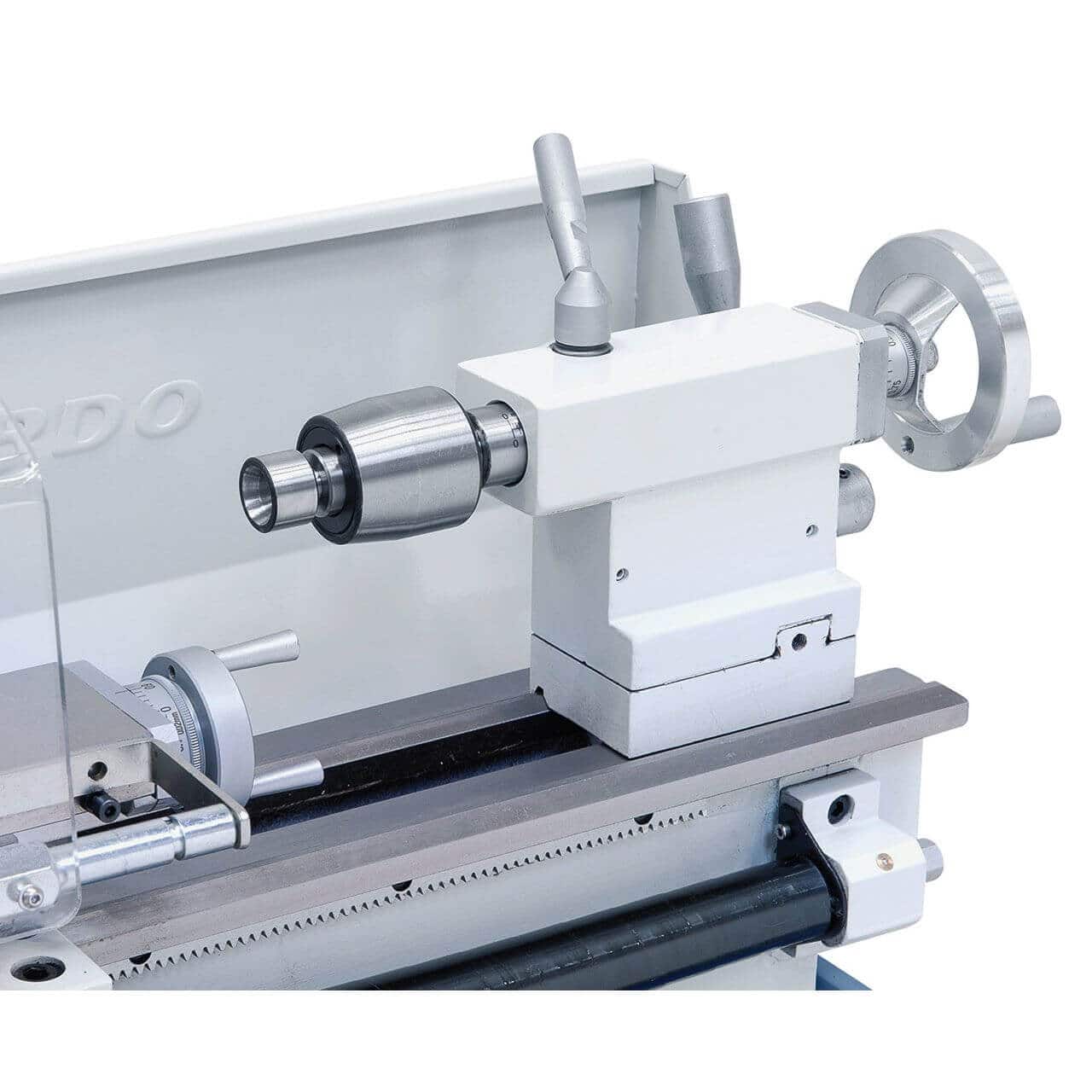

| Reitstock Buchsenhub |
50 mm |
| Reitstock |
MT 2 |
Motorleistung
| Angeben |
Wert |
| S1 Motorleistung 100 % |
0,6 kW |
| S6 Motorleistung 40 % |
0,8 kW |
| Spannung |
230 V einphasig / 50 Hz |
Digitale Anzeige
| Angabe |
Wert |

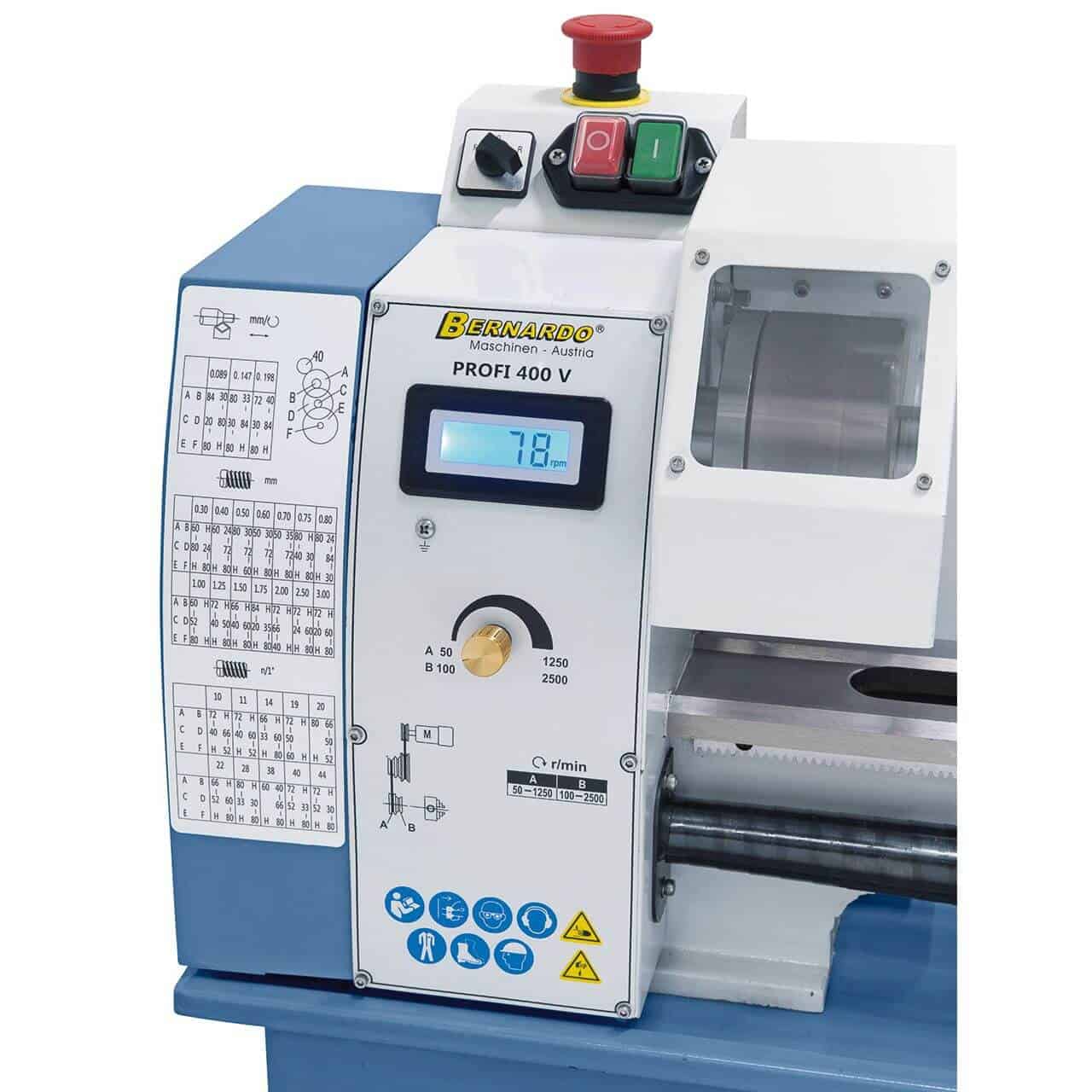

| Drehzahlanzeige |
Digitale Drehzahlanzeige |
Abmessungen und Gewicht
| Spezifikation |
Wert |
| Maschinenabmessungen (B × T × H) |
930 × 400 × 380 mm (ohne Basis) |
| Gewicht |
65 kg |
Konformität
| Spezifikation |
Wert |
| Kennzeichnung |
CE |
| Richtlinie |
Maschinenrichtlinie 2006/42/EG |
Standardausstattung
- Bernardo Profi 400 V Drehmaschine, komplett

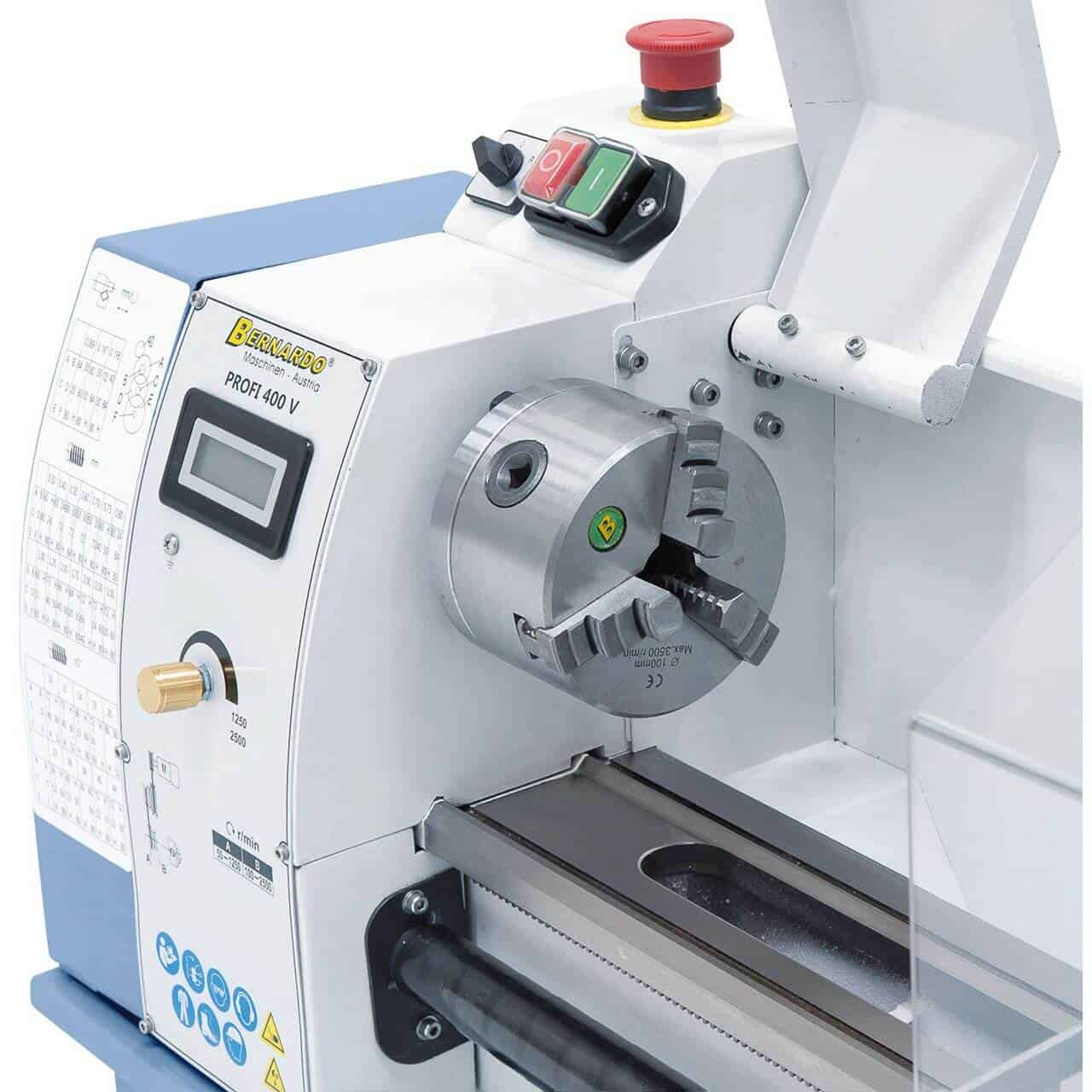

- DK11 selbstzentrierendes Spannfutter, Ø 100 mm

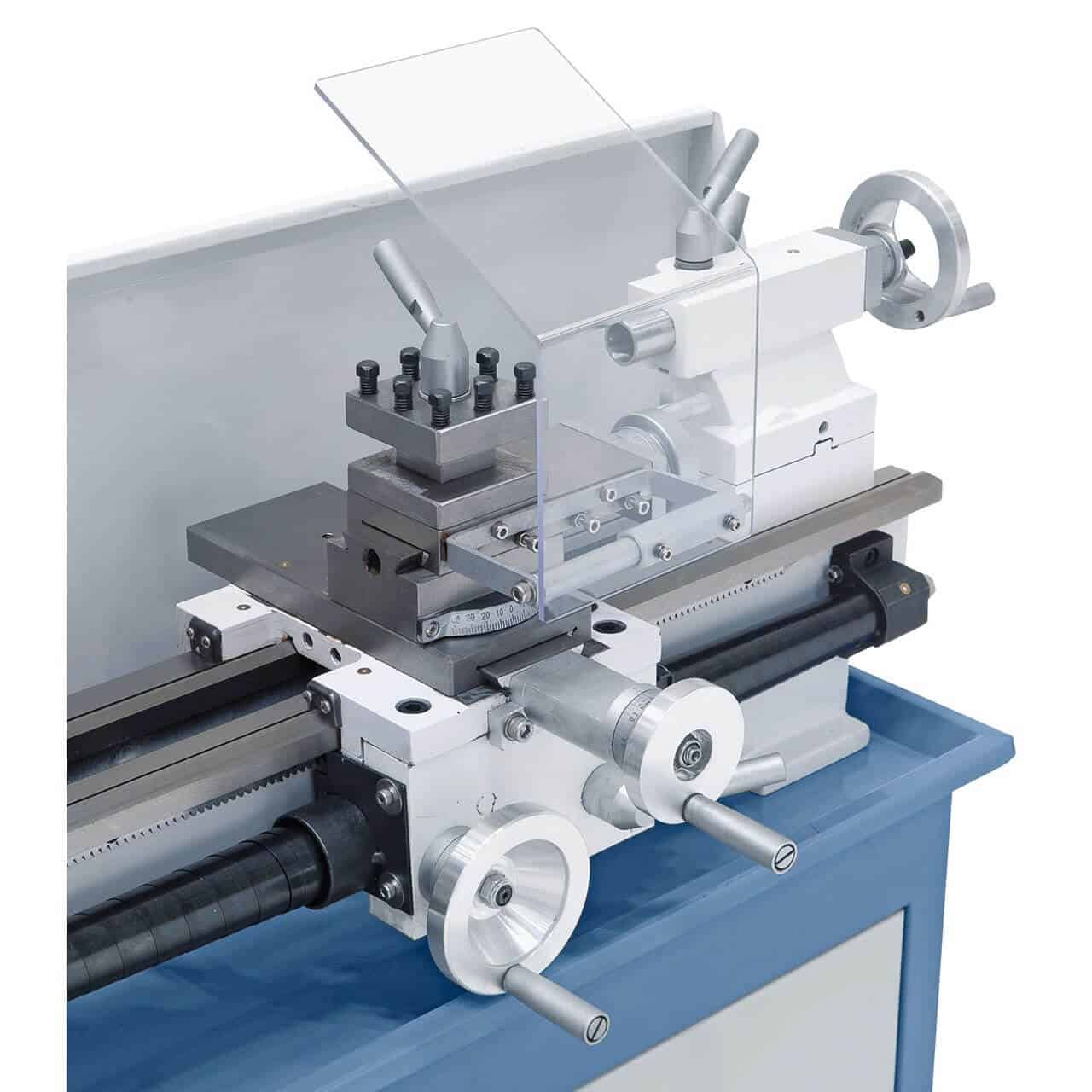

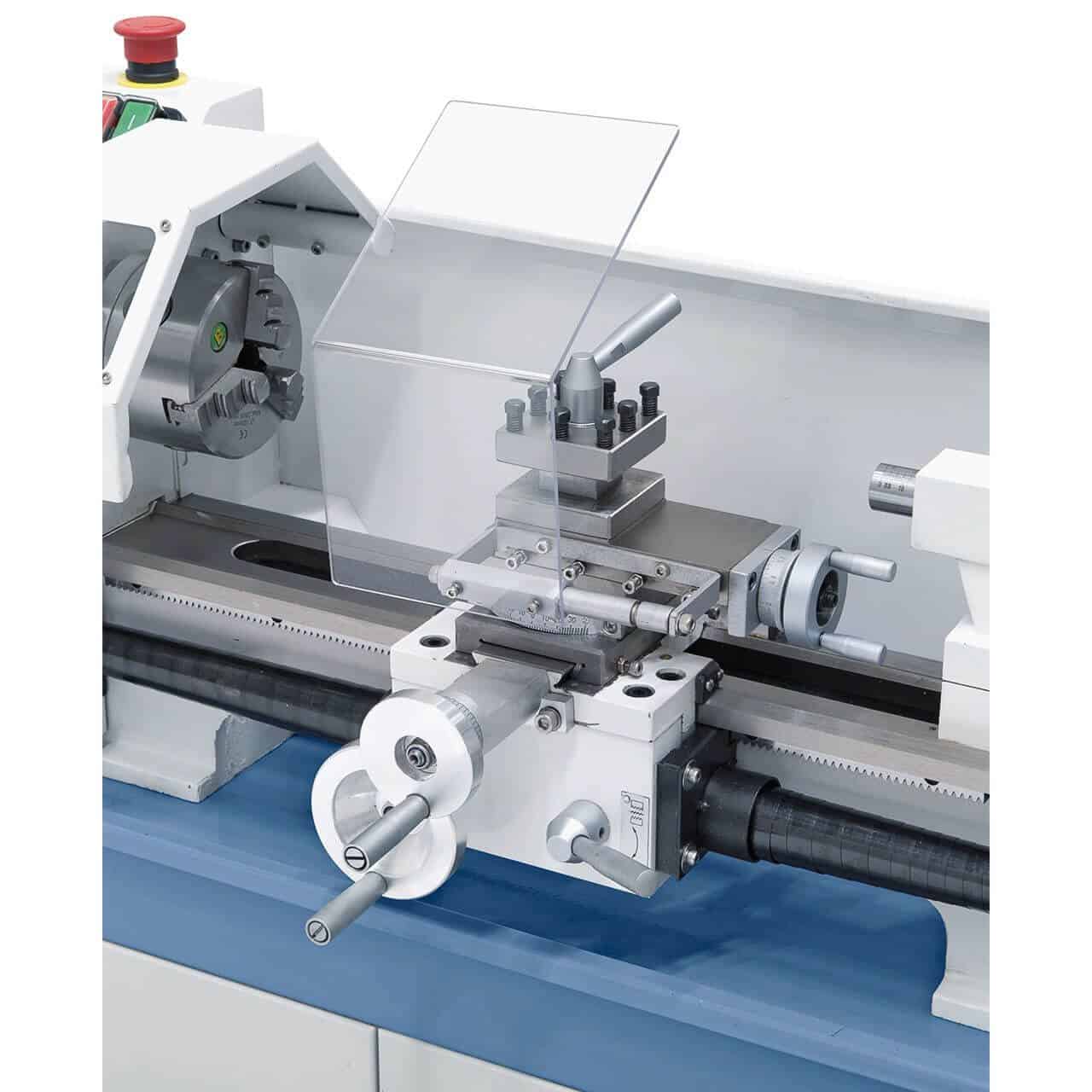

- Vierfach-Werkzeughalter
- Zentrierbohrer
- Ersatzteil für Getriebe
- Spindelschutz
- Späneschutz hinten
- Späneauffangwanne
- Digitale Drehzahlanzeige

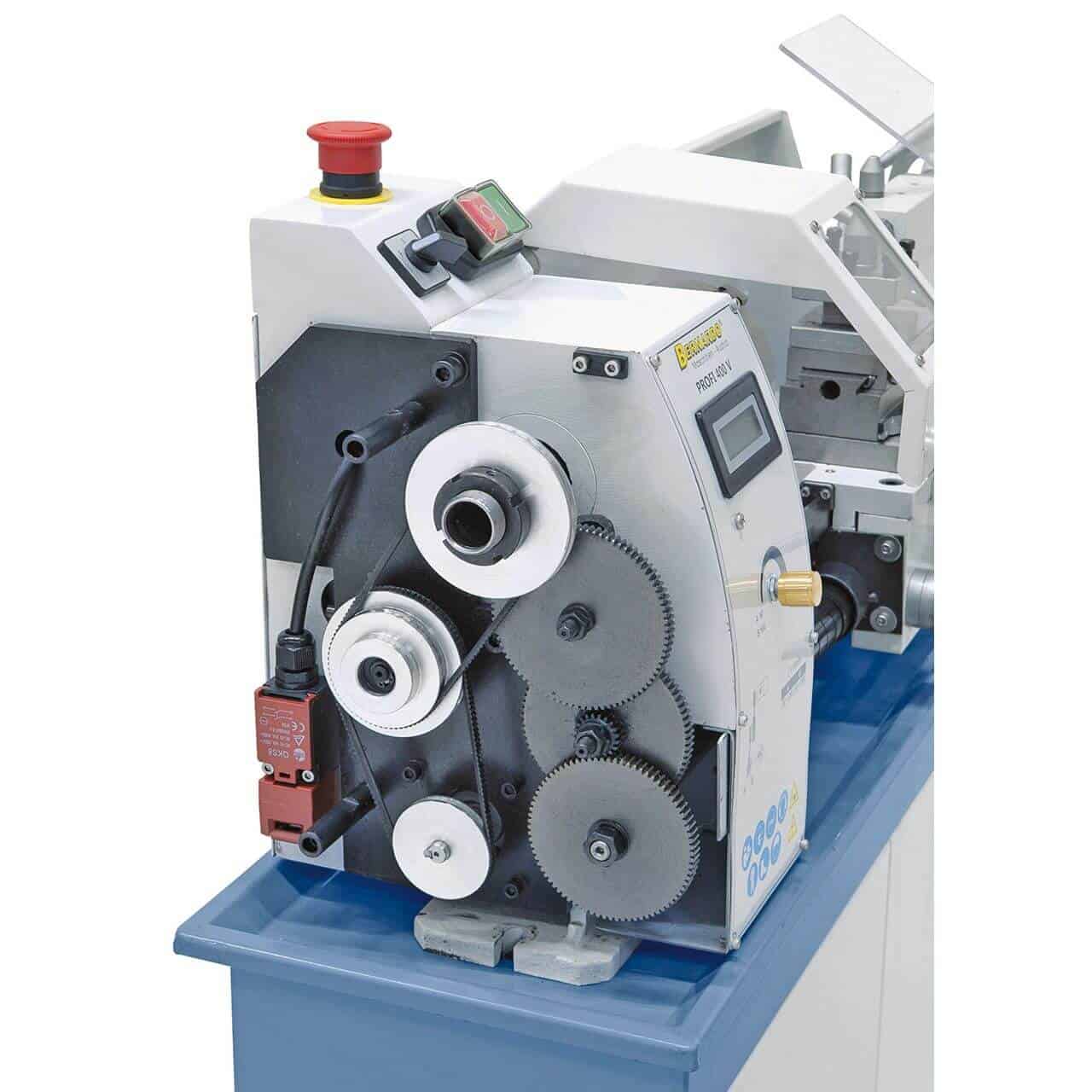

- Ersatzräder
- Bedienungsanleitung (Italienisch)
Häufig gestellte Fragen
Was ist der Unterschied zwischen den Profi 400 V und den Hobby-Modellen der Serie?
Die Profi-Kompaktmodelle sind die nächsthöhere Stufe als die Hobby-Modelle: professionelle Funktionen (metrisches und zölliges Gewinde, DK11-Bohrfutter Ø 100 mm, digitale Drehzahlanzeige, 0,50–0,60 kW Motor) in einer kompakten Tischmaschine. Die Hobby-Modelle sind Einsteigermodelle mit einfacherer Ausstattung (optionales Gewindeschneiden bei den Basismodellen, kleinere Spannfutter und Motoren mit 0,15–0,55 kW).
Praktischer Unterschied: Für gelegentliche Hobbyanwendungen reicht ein Hobby 250/350 aus; für intensivere Anwendungen mit professionellen Gewindeschneidanforderungen ist das Profi Compact die richtige Größe. Die Profi-Baureihen Medium (450 S/Vario) und Heavy (550 WQ/WQV) sind für den täglichen professionellen Einsatz oder den kontinuierlichen Einsatz im fortgeschrittenen Hobbybereich konzipiert.
Reicht ein einphasiges 230-V-Netzteil wirklich für den professionellen Einsatz aus?
Für das Profi 400V: Ja. Der Motor mit 0,6 kW (S1) bzw. 0,8 kW (S6) ist für den Dauerbetrieb mit 230 V einphasig ausgelegt. Die Maschine ist für den professionellen Einsatz in Handwerksbetrieben ausgelegt, nicht für die industrielle Massenproduktion.
Empfohlene Prüfungen vor der Installation: Ausreichend dimensionierte Stromleitung (4 mm² Kabel für Motoren ab 0,90 kW, 2,5 mm² für Motoren von 0,50–0,80 kW), separater 16–20-A-Leistungsschalter, 16-A-230-V-CE-Industriesteckdose. Bei Betrieben mit anderen gleichzeitig angeschlossenen Geräten (Kompressoren, Absauganlagen) prüfen Sie bitte die verfügbare Leistung am Zähler (mindestens 6 kW für den gleichzeitigen Betrieb). Die Goliath-Baureihe mit einem 9-kW-Drehstrommotor (400 V) ist für den Einsatz in der Schwerindustrie konzipiert.
Welche Werkstücke kann ich mit der Profi 400 V bearbeiten?
Typische Werkstücke: Runddrehen von Wellen und Zylindern bis Ø 200 mm und einer Spitzenweite von 400 mm, Plandrehen, Einstechen, Anfasen und Verrunden, metrische Gewinde (14) von 0,3–3 mm und Zollgewinde (10) von 10–44 Gängen pro Zoll. Typische Werkstoffe: Baustähle (Fe360, S235), legierte Stähle (C45, 39NiCrMo3), Edelstähle (AISI 304, 316), Aluminium und Leichtmetalle, Messing, Bronze, technische Kunststoffe.
Einschränkungen: Maximaler Bettdurchmesser 200 mm, Spindelbohrungsdurchmesser 20 mm (maximale Grenze für Durchgangsbohrungen). Für größere Werkstücke eignen sich die höherwertigen Modelle der Profi- oder Goliath-Reihe. Für gelegentliche Hobbyanwendungen sind alle Profi-Modelle geeignet; für die Serienfertigung mit spezifischen Teilen prüfen Sie bitte die Kapazität des gewählten Modells.
Kann ich die Profi 400 V auf jeder Werkbank aufstellen?
Ja, auf stabilen Werkbänken mit einer Tragfähigkeit, die das Gewicht der Maschine (65 kg) plus Werkstücke übersteigt. Die Werkbank muss stabil und eben sein: Instabilität verursacht Vibrationen, die die Präzision der Arbeit beeinträchtigen.
Für Handwerksbetriebe wird eine professionelle Werkbank (z. B. WB 2100 Profi aus der Bernardo-Reihe) mit einer massiven Buchenholzplatte oder einem passenden Stahlblechgestell empfohlen. Die Maschine muss zur Verhinderung eines Verrutschens während der Bearbeitung mit Durchgangsschrauben durch die vorgesehenen Löcher im Sockel auf der Werkbank befestigt werden.
Ist die Maschine bereits komplett oder wird weiteres Zubehör benötigt?
Die Maschine wird mit ausreichendem Standardzubehör für den sofortigen Einsatz geliefert: DK11-Selbstzentrierfutter, 100 mm Durchmesser, Vierfach-Werkzeughalter, fester Reitstock, Ersatz-Stahlzahnräder, Spindelschutz, Spänewanne und Ersatzräder.

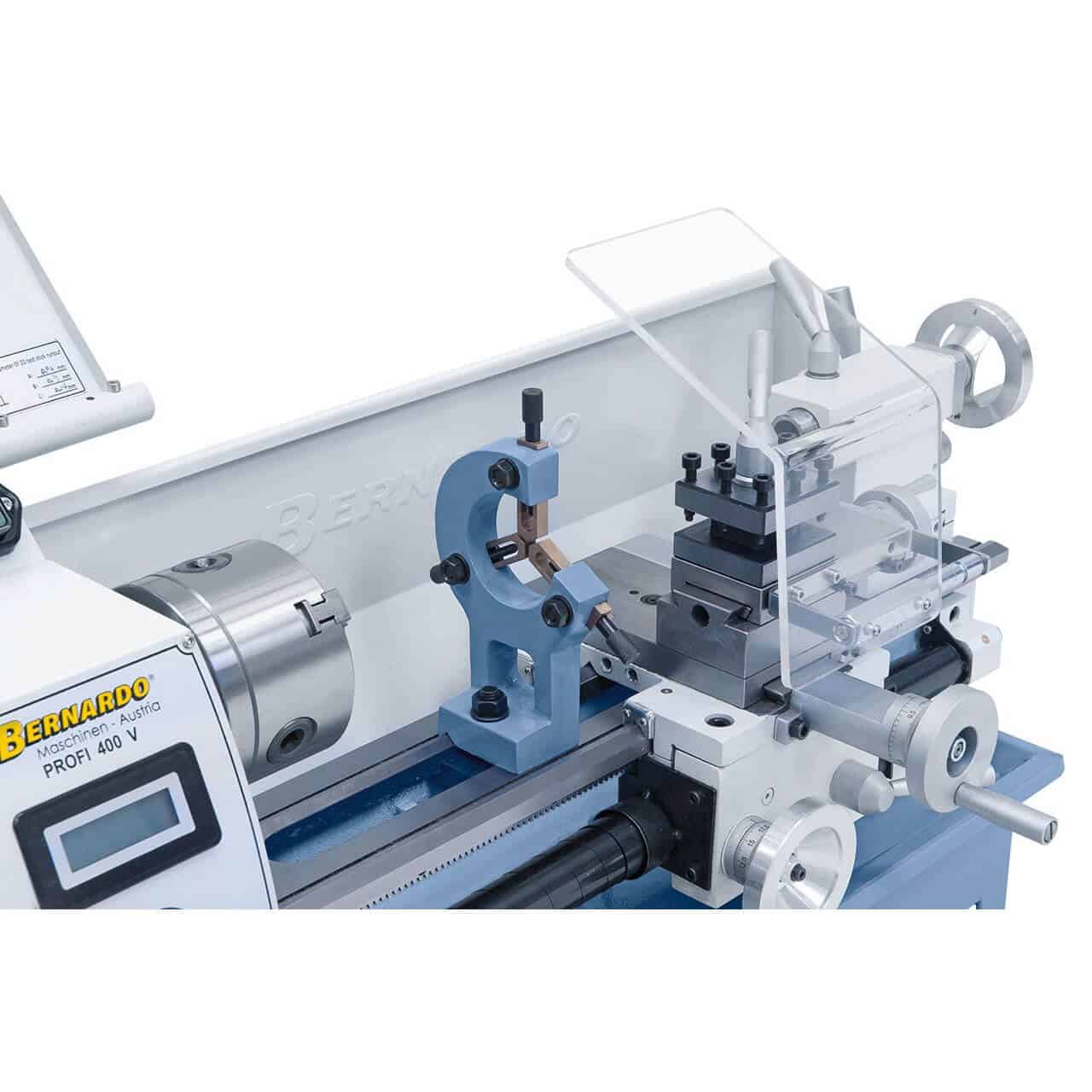

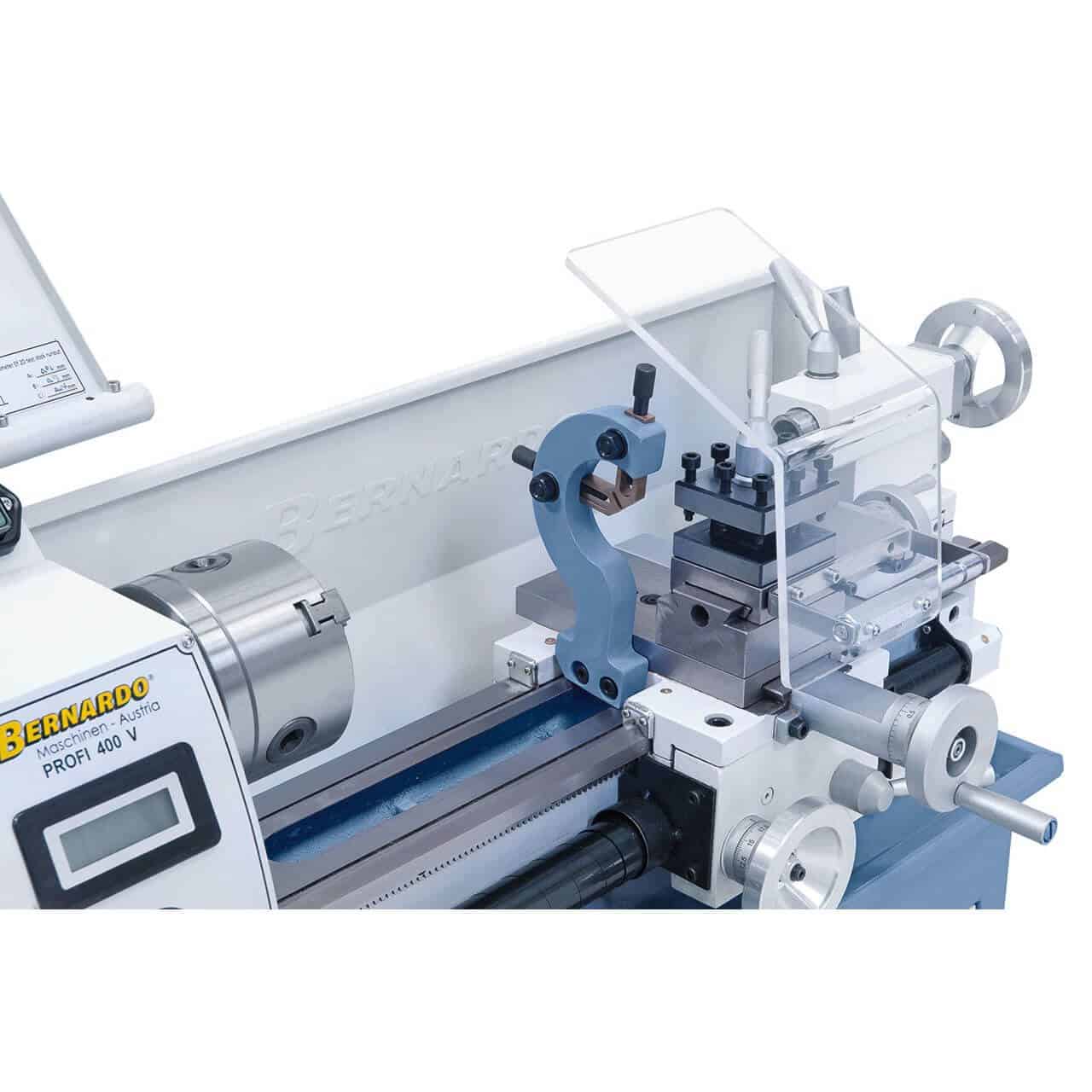

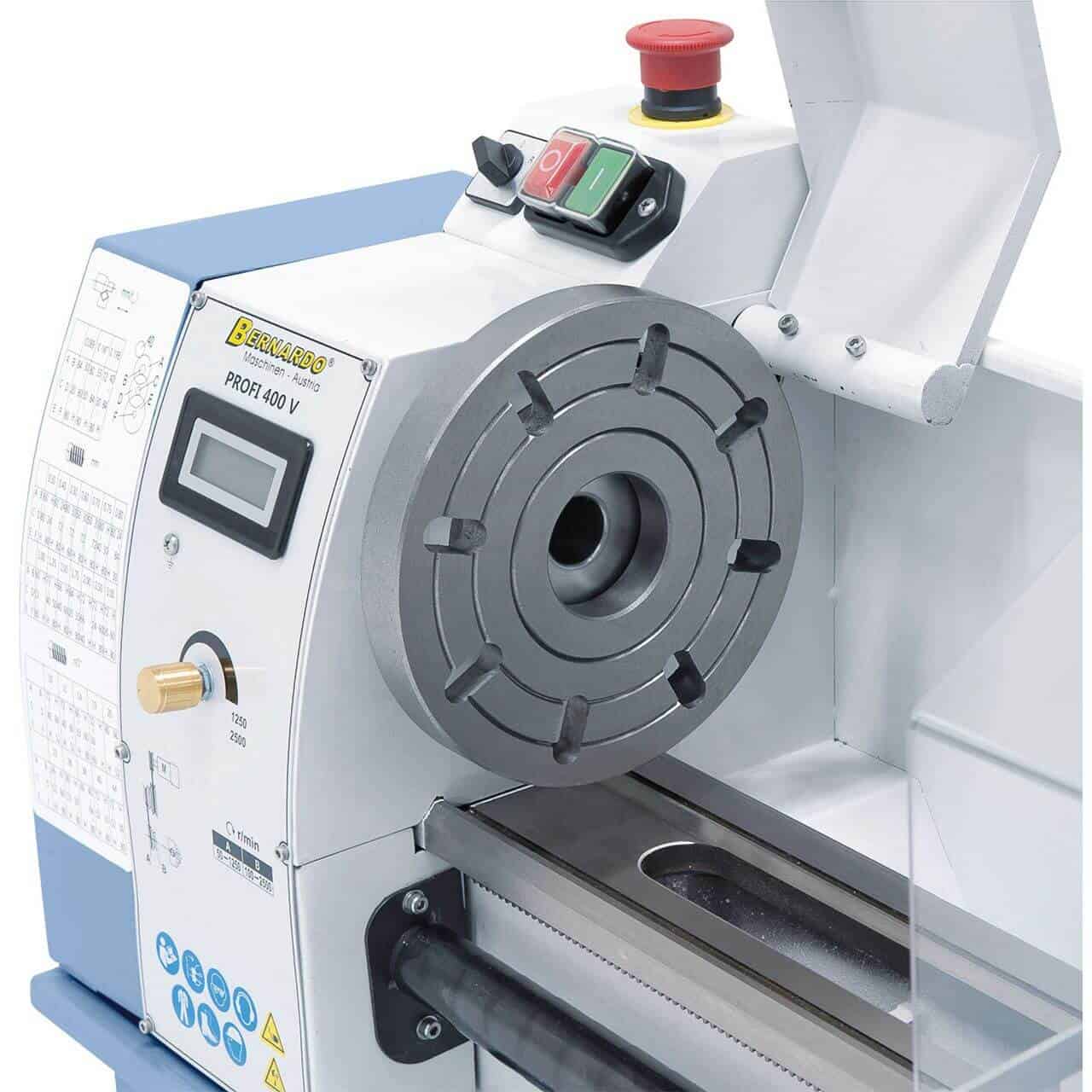

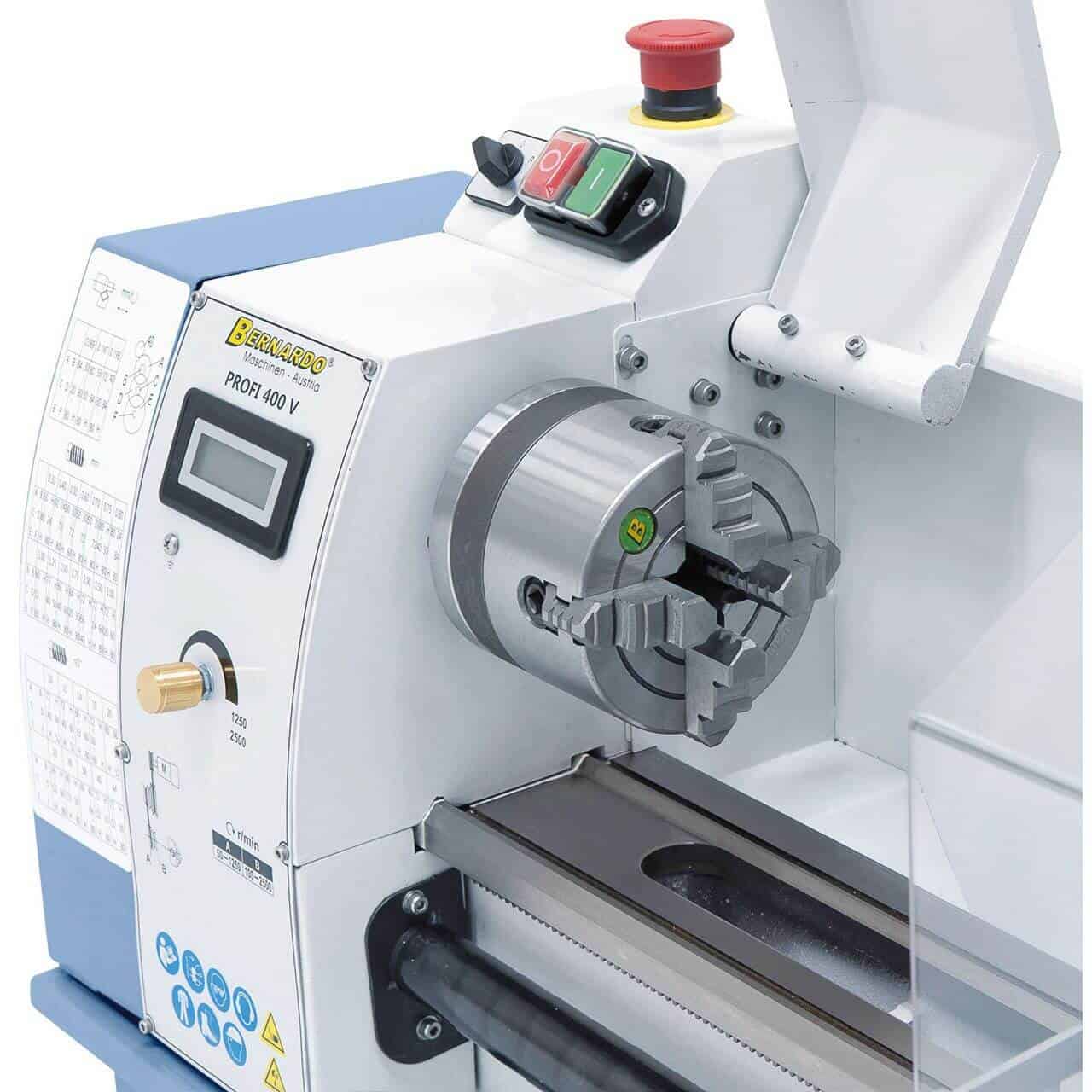

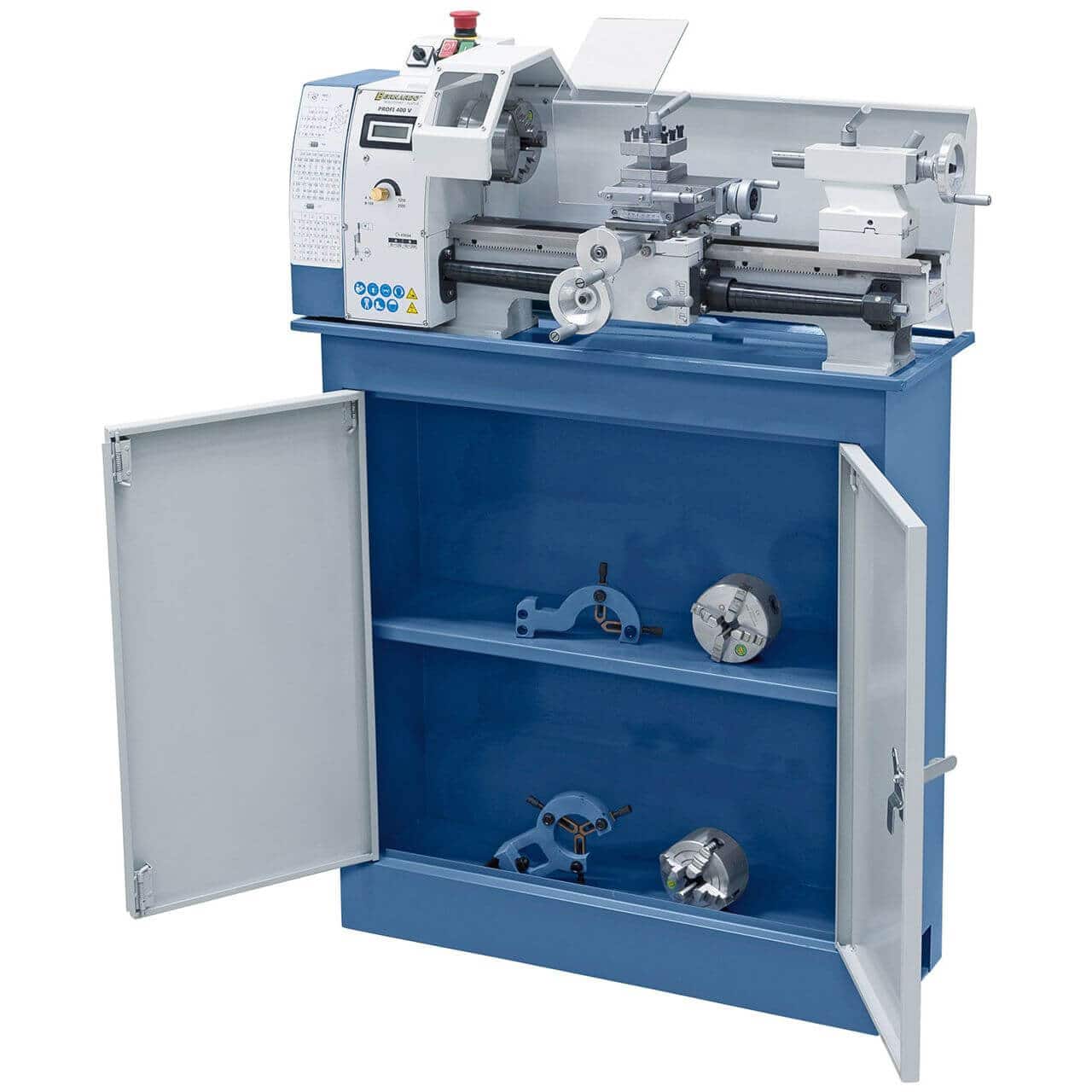

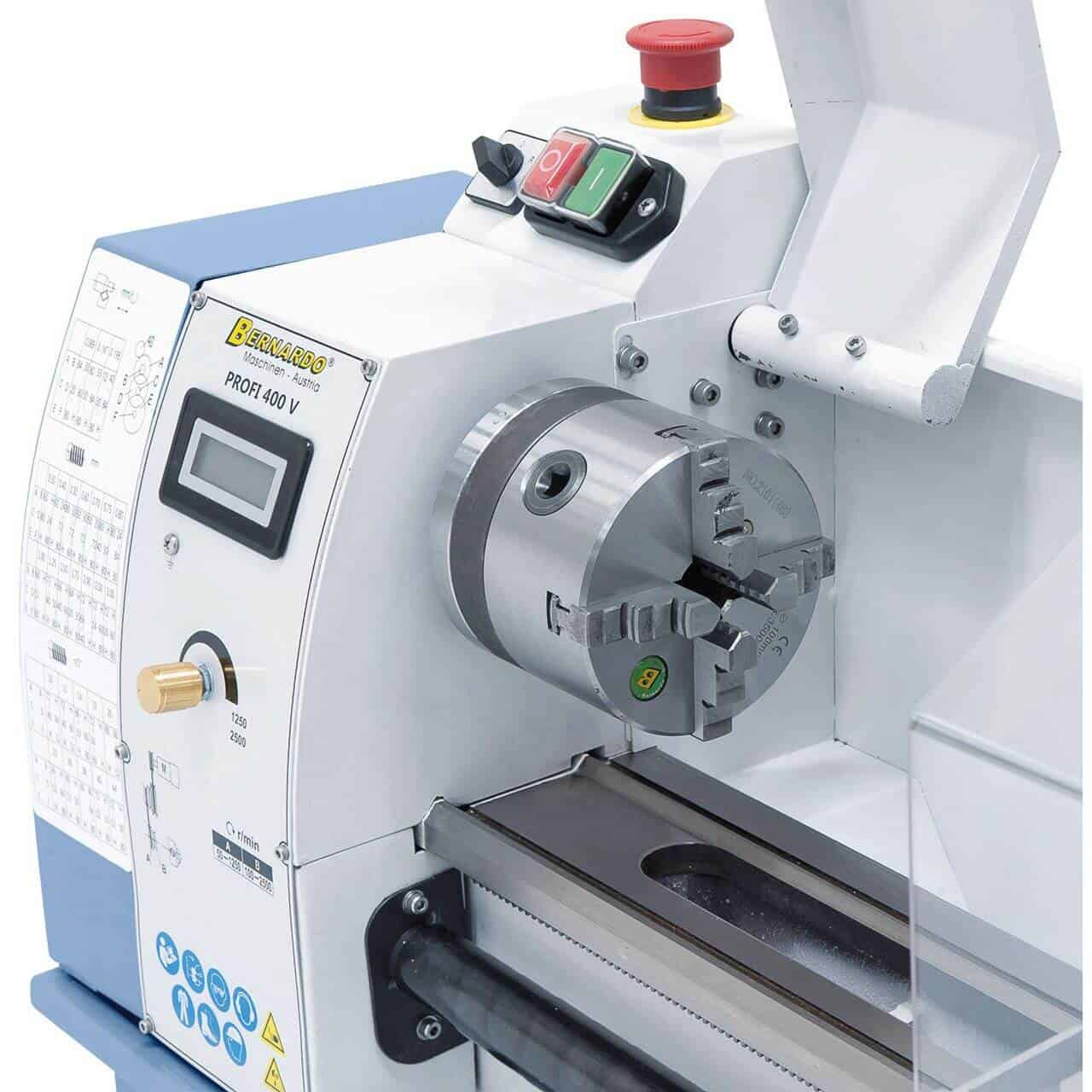

Optionales Zubehör, das üblicherweise separat erworben wird: Selbstzentrierfutter in verschiedenen Durchmessern, Lünetten für lange Werkstücke, Vierbackenfutter für nicht-zylindrische Werkstücke, zusätzliche Drehmeißelsätze (HSS, Vollhartmetall) und MK3/MT4-Spannzangen. Die Basisausstattung ist für die meisten Standardbearbeitungen ausreichend; für spezielle Produktionsläufe empfiehlt sich das entsprechende Zubehör. Sämtliches Originalzubehör von Bernardo ist bei Krollit mit einer Lieferzeit von 3–5 Werktagen erhältlich.
