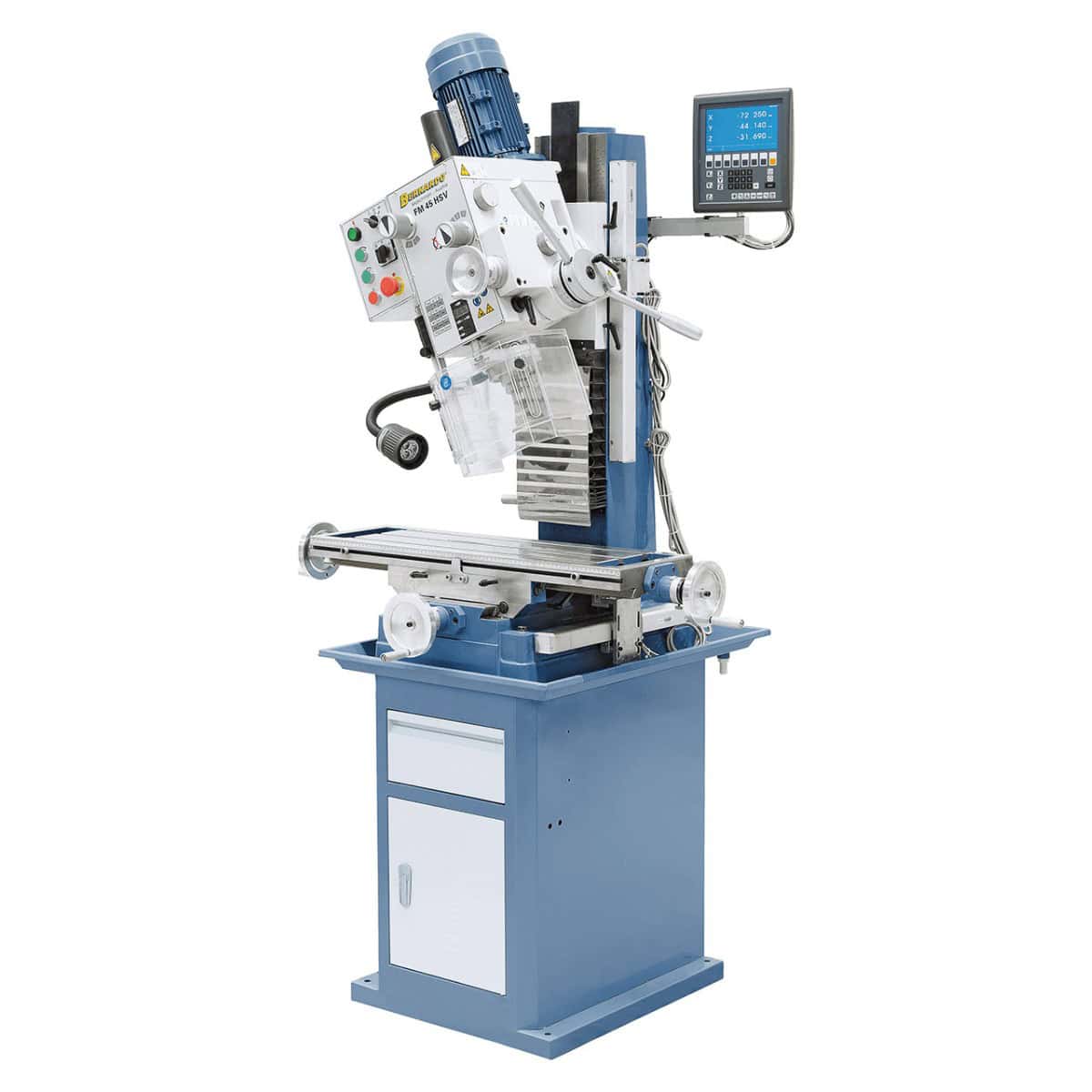

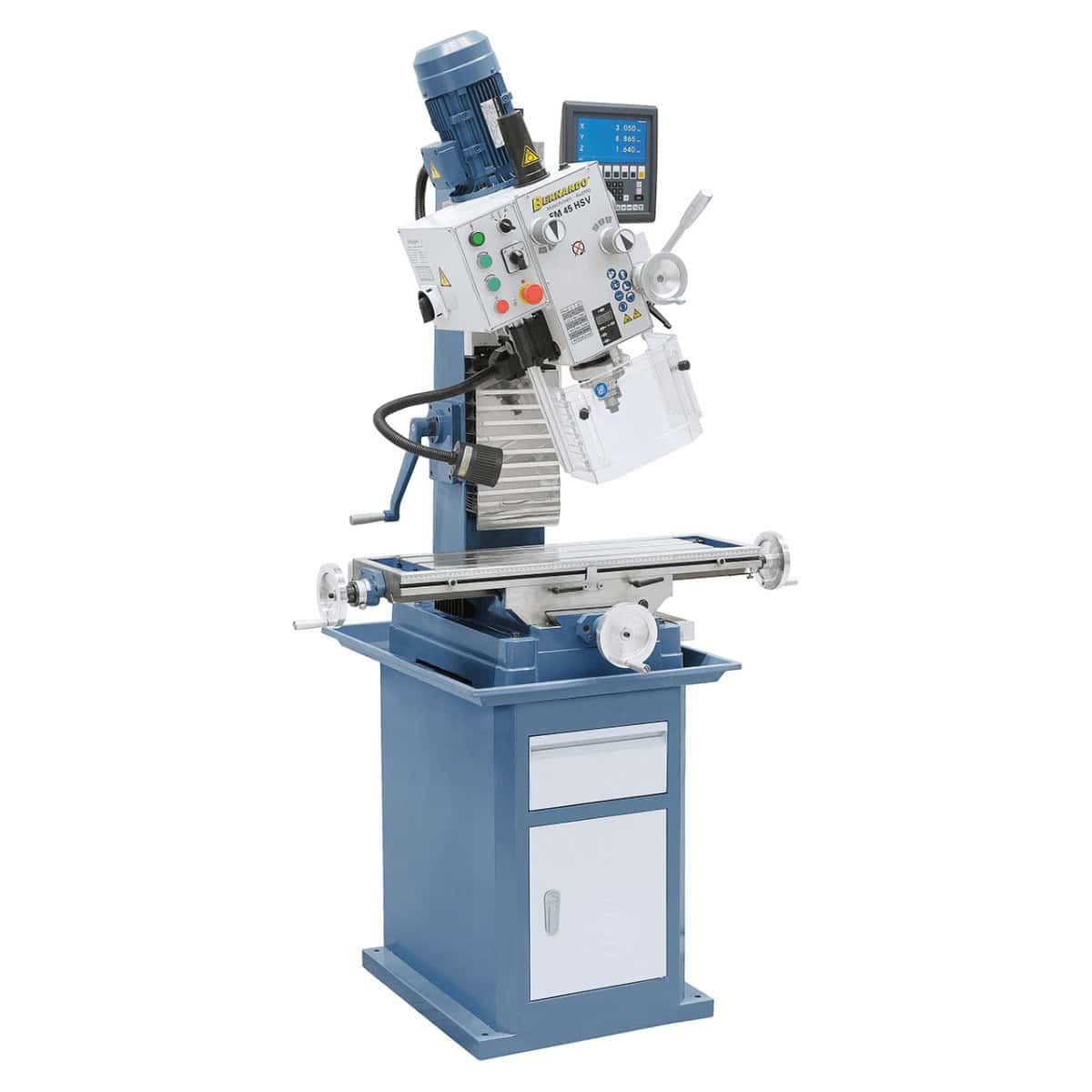

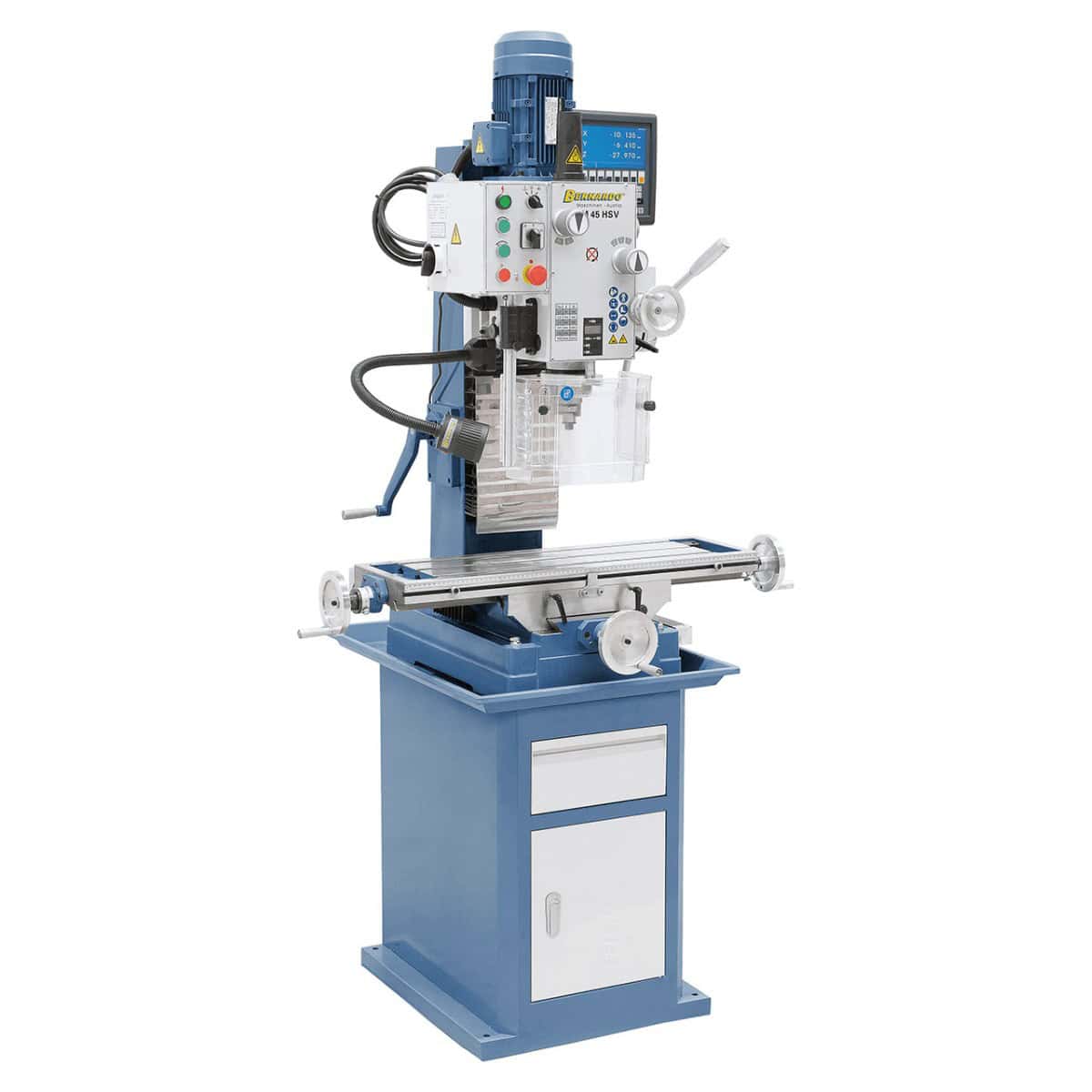

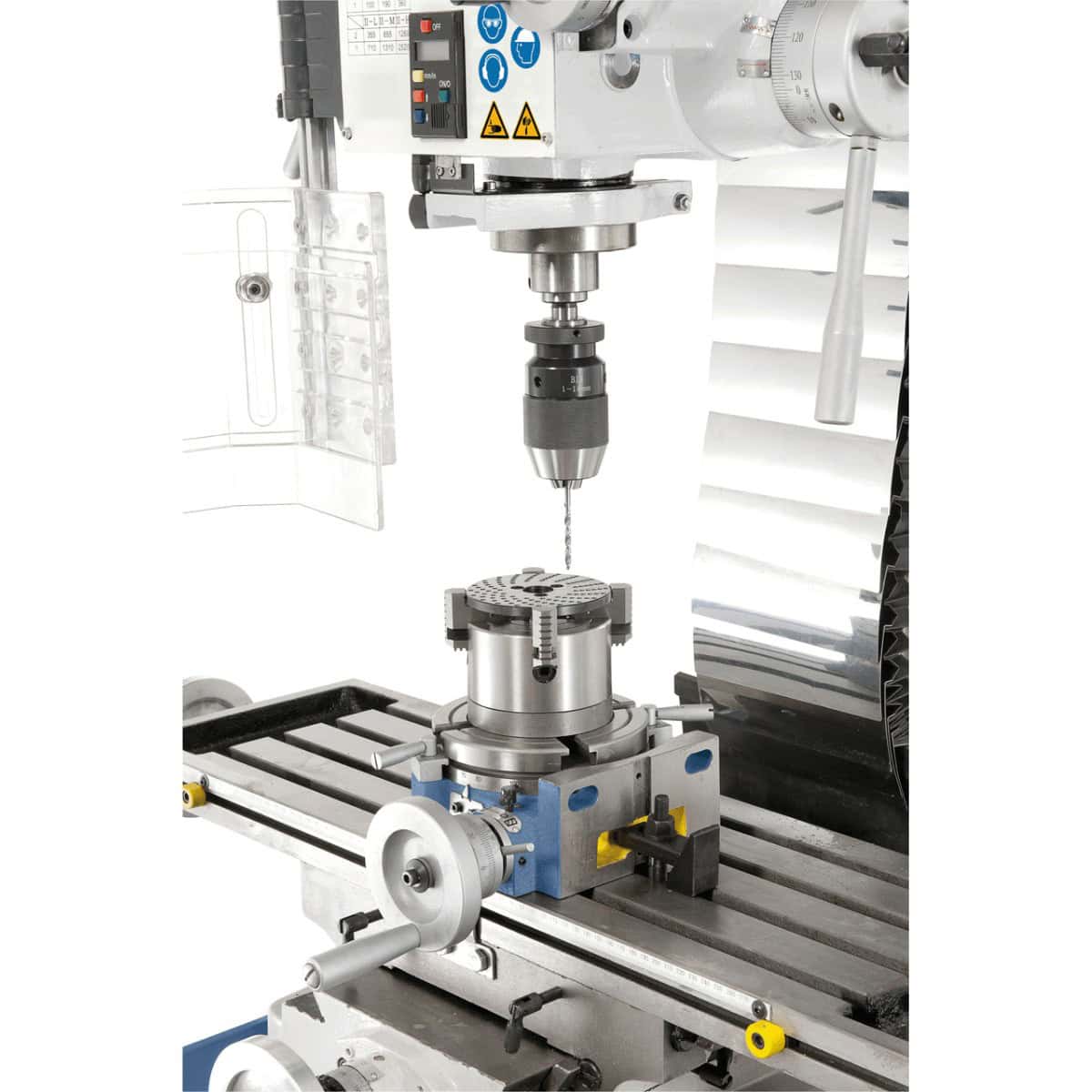

Die Bernardo FM 45 HSV ist eine 308 kg schwere Profi-Bohr- und Fräsmaschine für Präzisionswerkstätten. Sie verfügt über eine Bohrkapazität von Ø32 mm für Stahl, eine Planfräskapazität von Ø80 mm, ein 12-Gang-Getriebe (75–3.200 U/min), einen 1,5/2,2 kW 400-V-Motor, einen Werkzeughalter MT 4 und eine digitale Positionsanzeige ES-12 V. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Bohrkapazität: Ø32 mm Stahl
Bohrkapazität: Ø40 mm Gusseisen
Max. Planfräskapazität: Ø 80 mm
Spindeldrehzahl: 75–3.200 U/min (12 Geschwindigkeiten)
Spindelaufnahme MT 4, 120 mm Hub
Kreuztisch 800 x 240 mm, X/Y-Verfahrwege 555 / 205 mm
ES-12 V 3-Achsen-Digitalanzeige inklusive
Motor 1,1 / 1,5 kW (S1) / 1,5 / 2,2 kW (S6) 400 V
Gewicht 308 kg
Wer nutzt die FM 45 HSV und wofür?
Präzisionswerkstätten, Formenbauer und Industrielabore verwenden diese Großformat-Bohr-/Fräsmaschine für komplette Bearbeitungsvorgänge: Bohren von Stahl bis Ø 32 mm und Gusseisen bis 1000 mm Durchmesser. Ø40 mm, Planfräsen bis Ø80 mm mit automatischem Spindelvorschub. Das mechanische 12-Gang-Getriebe (75–3.200 U/min) und der robuste Gusseisenrahmen ermöglichen intensive Arbeitszyklen auf einem 800 x 240 mm großen Tisch.
Position im Bernardo-Sortiment
Die Bernardo FM 45 HSV ist im High-End-Segment der Bernardo-Bohr-/Fräsmaschinen positioniert und verfügt über einen 308 kg schweren Gusseisenrahmen für den industriellen Dauereinsatz. Oberhalb dieser Baureihe bietet Bernardo ausschließlich die Universalfräsmaschinen der UWF-Serie mit automatischem Vorschub auf allen Achsen an. Unterhalb der FM 45 HSV umfasst das Sortiment die Serien BF 28 BDC und BF 30 G mit kompakteren Rahmen (130–190 kg) und geringeren Bohrleistungen.
Krollit Logistik und Support
Bernardo liefert innerhalb von 5–9 Werktagen (7 Tage im Süden). Originale Bernardo-Ersatzteile werden innerhalb von 3–5 Werktagen ab Krollit-Lager versendet. Italienischsprachiger Kundenservice steht Ihnen für technische Dokumentationen, Produktdatenblätter und die Abwicklung von Ersatzteilbestellungen zur Verfügung. Krollit ist seit 2007 offizieller Bernardo-Vertriebspartner.
Für wen ist die FM 45 HSV geeignet?
| Profil |
Kompatibilität |
Motiv |
| Präzisionswerkstätten und Formenbau |
Geeignet |
Bohren Ø32 mm Stahl / Ø40 mm Gusseisen, Fräsen Ø80 mm, Strukturgewicht 308 kg |
| Industrielabore mit Mehrschichtbetrieb |
Geeignet |
Tisch 800 x 240 mm, Motor 1,5 / 2,2 kW 400 V 3-stufiger automatischer Spindelvorschub |
| Hobbyisten und Modellbauer |
Nicht geeignet |
308 kg schwere Industriemaschine für den dauerhaften professionellen Einsatz; für Hobbyisten und Werkstätten empfehlen wir die KF 10 oder KF 25 Vario |
Nicht geeignet für: beengte Platzverhältnisse ohne festen Unterbau, gelegentliche Hobbynutzung, 230-V-Stromversorgung (benötigt 400 V Drehstrom). Für kleinere Räume empfehlen wir die BF 28 BDC oder KF 26 L Top.
Arbeitskapazität
| Stahlbohren |
Ø 32 mm |
| Gusseisenbohren |
Ø 40 mm |

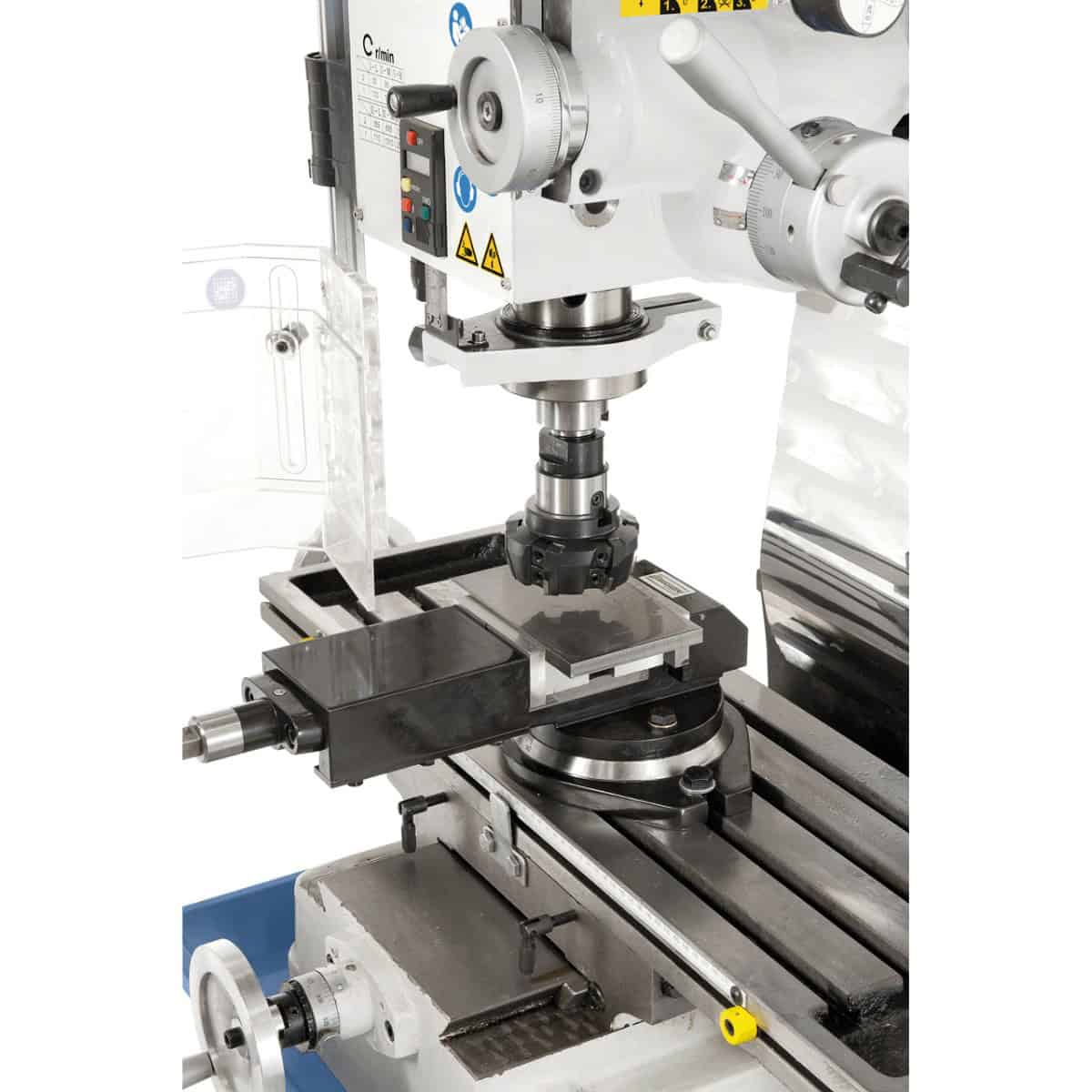

| Maximaler Durchmesser beim Planfräsen |
Ø 80 mm |
Spindel und Drehzahl
| Spindelanschluss |
MT 4 |
| Spindelhub |
120 mm |
| Spindeldrehzahl (12 Schritte) |
75–3.200 U/min |
| Automatischer Spindelvorschub |
0,10 / 0,18 / 0,26 mm/U |
| Rechts-/Linksdrehung |
Ja, Standard für Gewindeschneiden |
Tisch und Spindelkopf

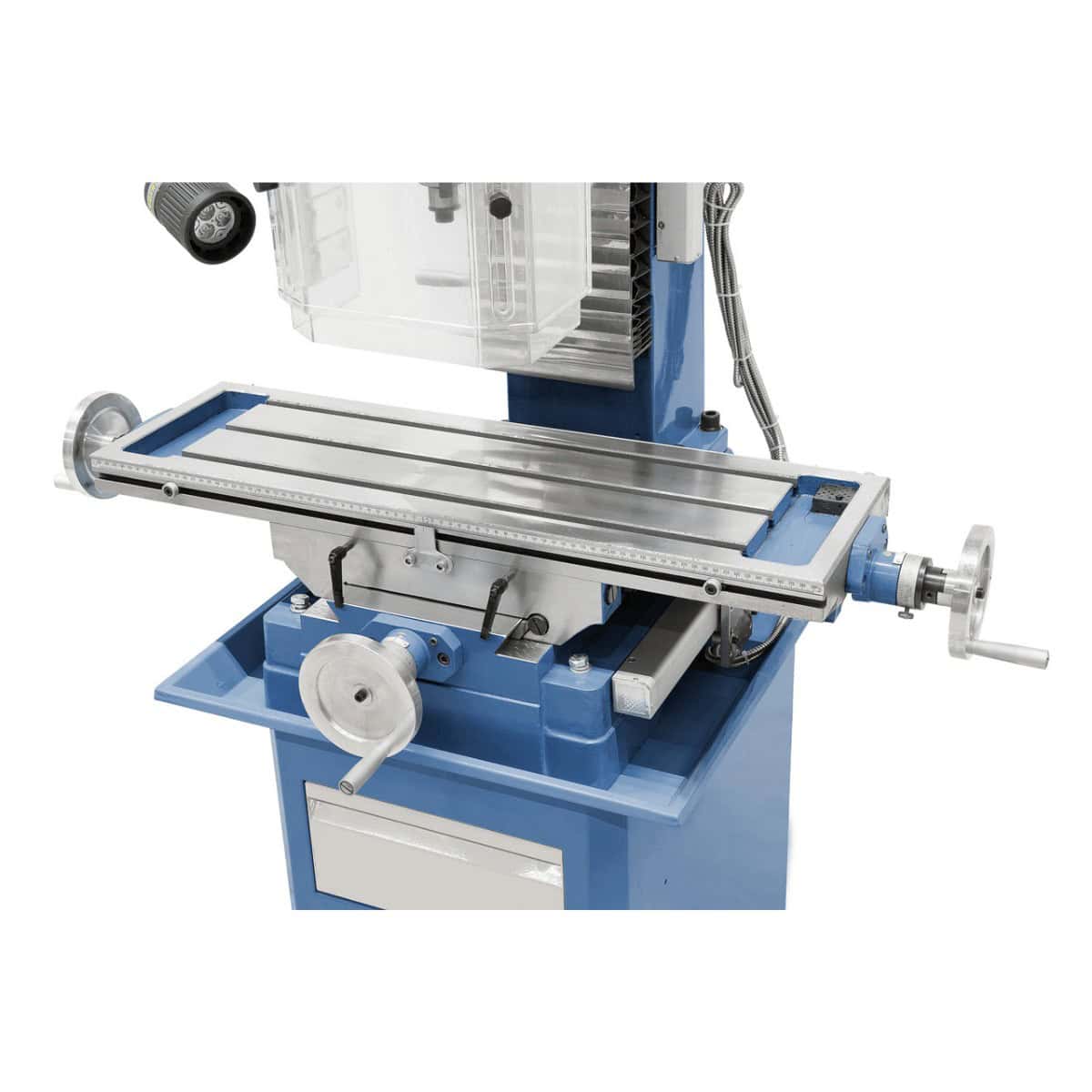

| Tischabmessungen |
800 x 240 mm |
| Tischverfahrweg (X / Y) |
555 / 205 mm |
| T-Nuten |
14 mm |

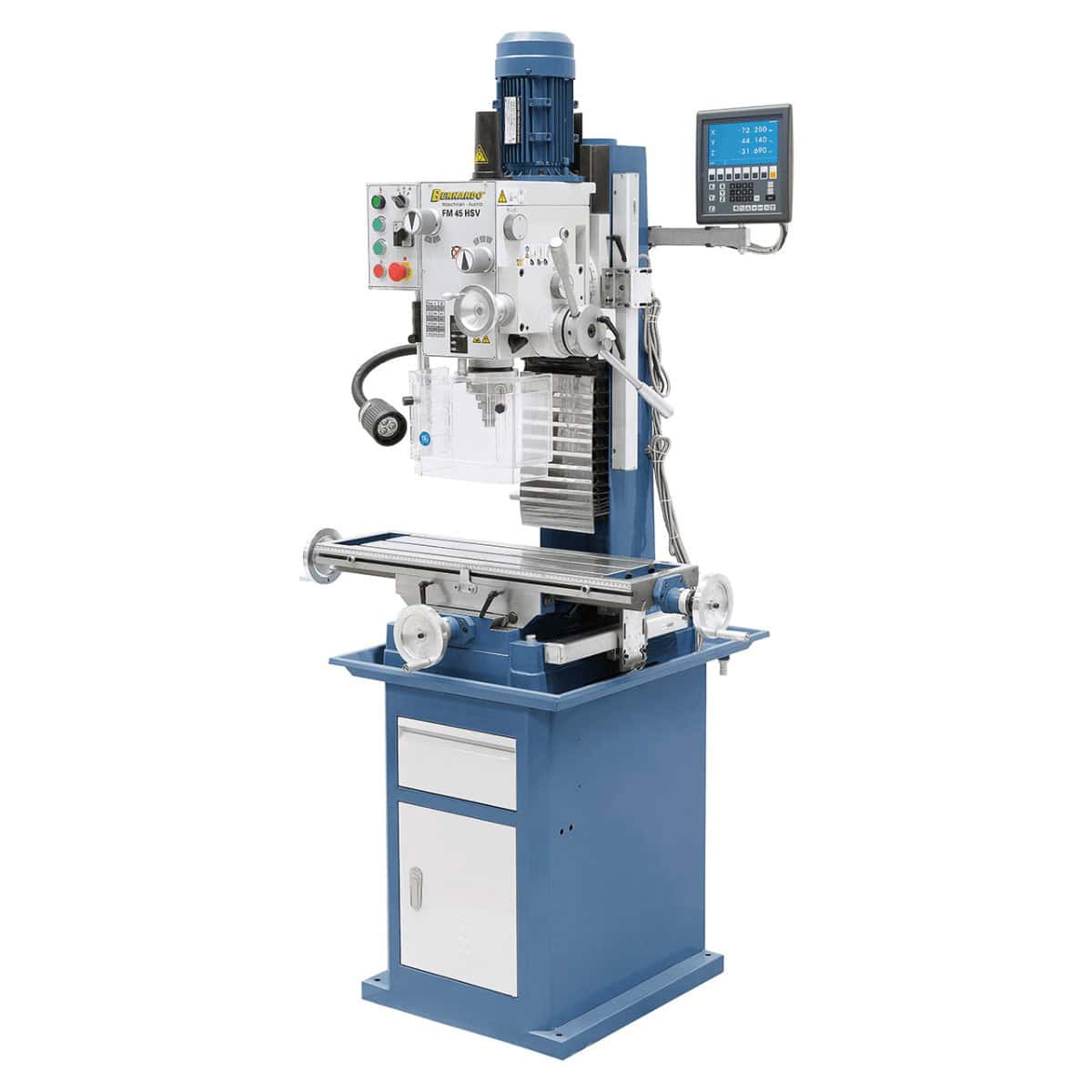

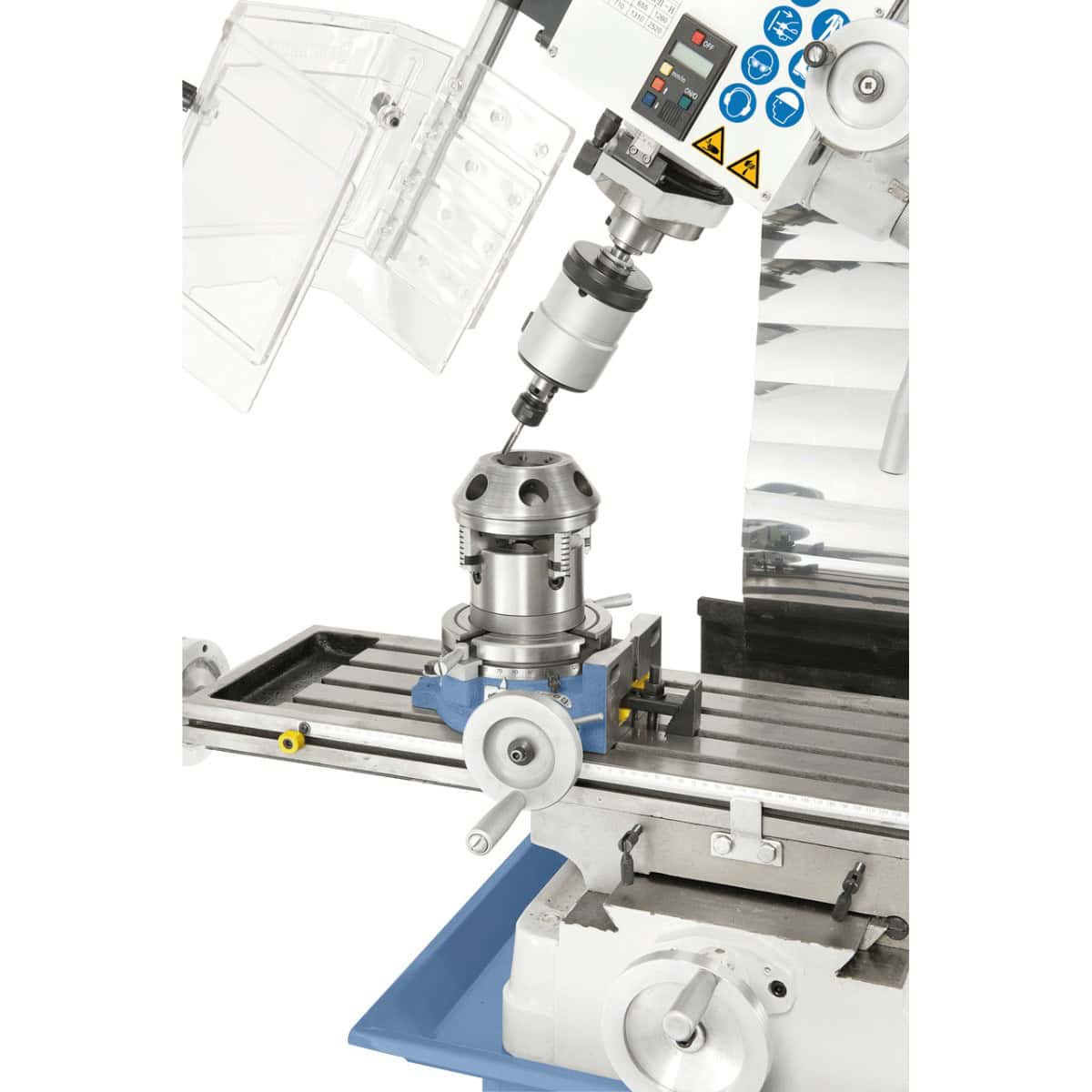

| Kopfneigung |
±60° |
| Kopfhöhenverstellung |
425 mm |
| Abstand Spindel-Säule |
220 mm |
| Abstand Spindel-Tisch |
60–485 mm |
Motor und Abmessungen
| Motorleistung S1 100 % |
1,1 / 1,5 kW |
| Motorleistung S6 40 % |
1,5 / 2,2 kW |
| Spannung |
400 V |
| Maschinenabmessungen (B x T x H) |
1.140 x 770 x 1.500 mm |
| Gewicht |
308 kg |
Standardausstattung
- Schnellspannfutter 1–16 mm / B16
- MT 4 / B16 Spindel
- M16 Zugstange
- MT 4 / 3 Morsekonusbuchse
- MT 4 / Ø27 mm Schaftfräserhalter

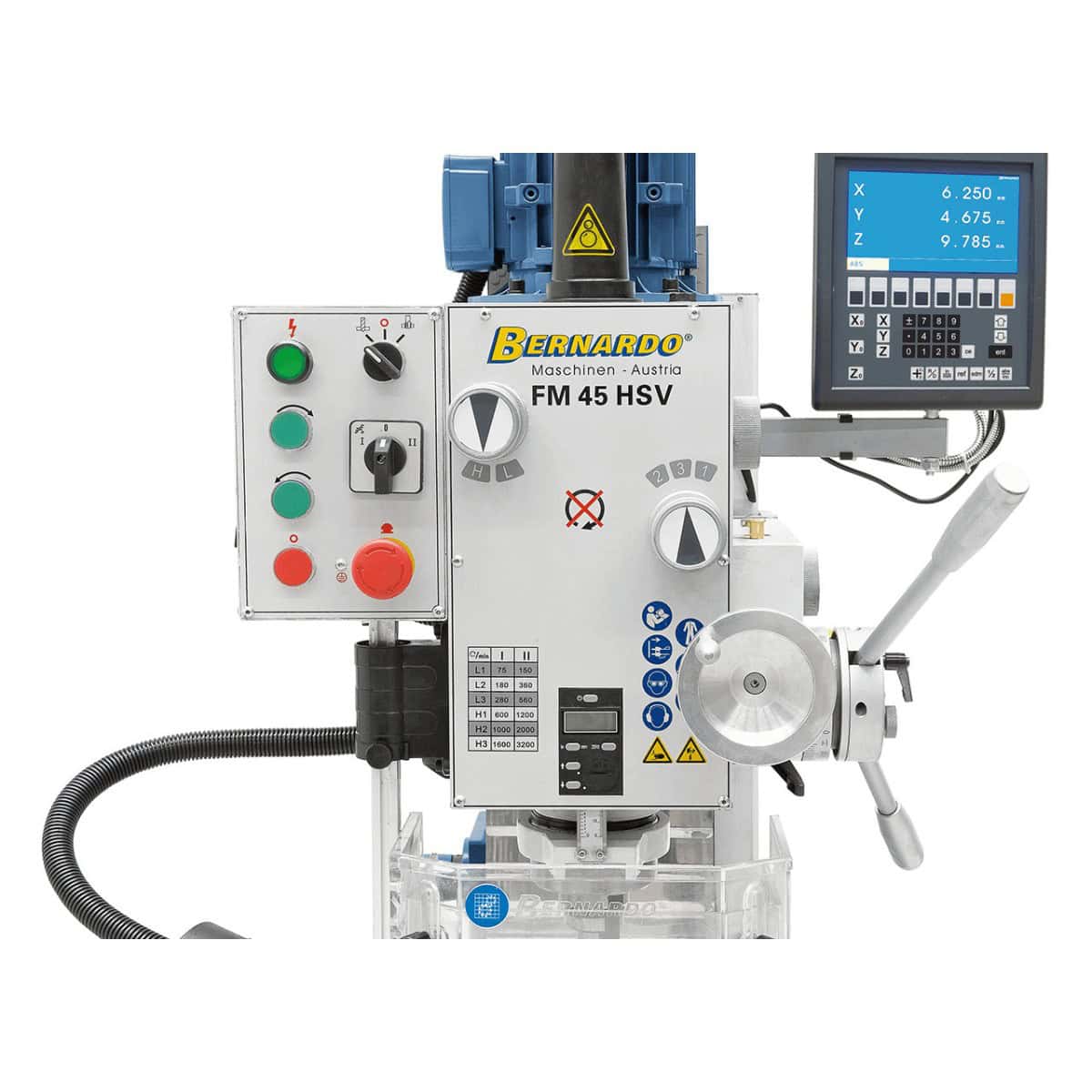

- ES-12 V 3-Achsen-Digitalanzeige mit LCD-Display
- Automatischer Spindelvorschub mit 3 Stufen
- Digitale Drehzahlanzeige
- Digitale Spindelhubanzeige
- Integrierte Gewindeschneidvorrichtung
- LED-Arbeitsleuchte

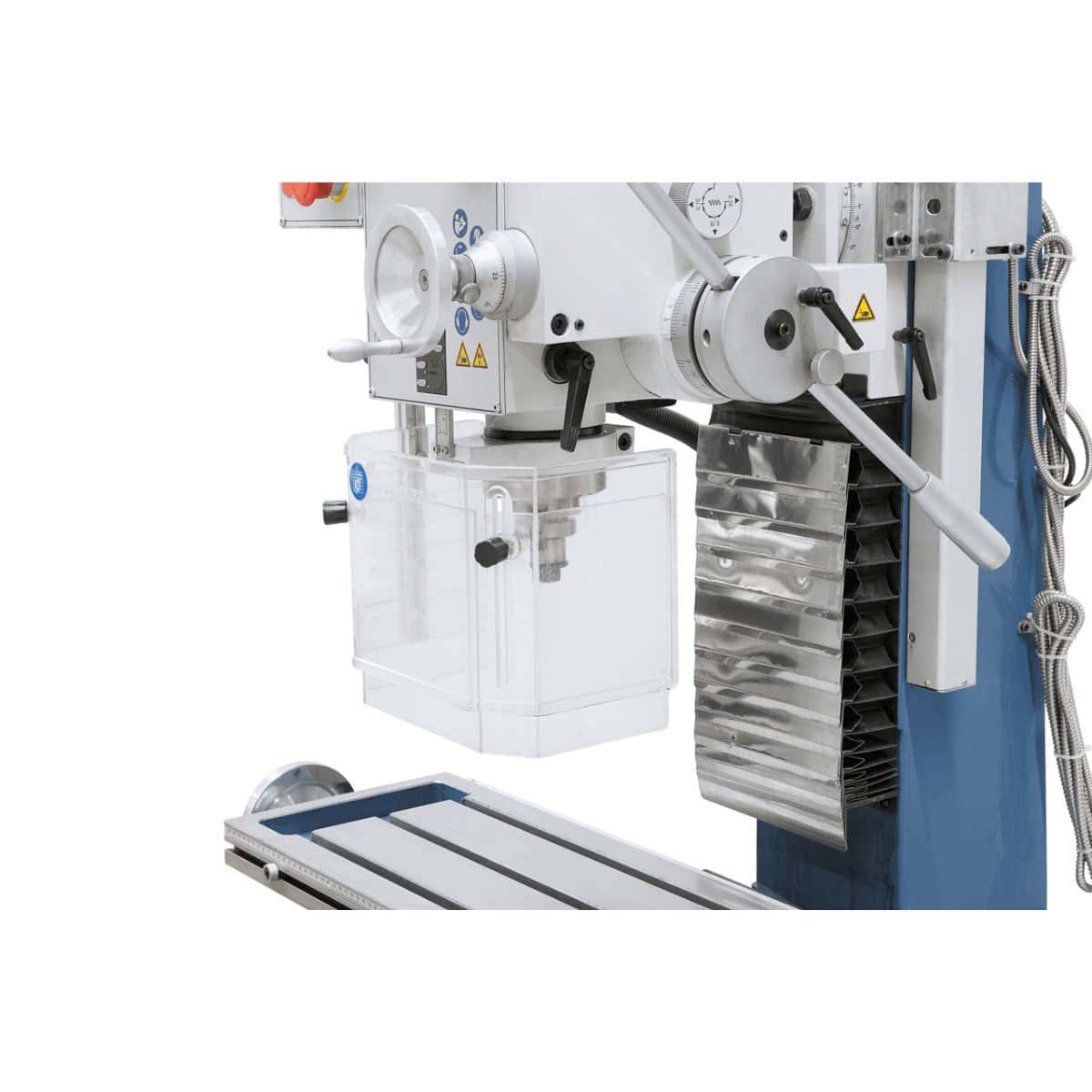

- Höhenverstellbare Schutzhaube mit Mikroschalter
- Werkzeugsatz
- 12-Gang-2-stufiges mechanisches Getriebe
- Längsskala
Häufig gestellte Fragen
Welche Bohr- und Fräsfunktionen bietet die FM 45? HSV?
Bohren in Stahl bis Ø32 mm und Gusseisen bis Ø40 mm, Planfräsen bis Ø80 mm.
Die angegebenen Kapazitäten beziehen sich auf Standardstähle ohne Härte (z. B. C40, S235). Bei härteren Werkstoffen oder Legierungen kann die tatsächliche Kapazität geringer sein. In diesem Fall wird empfohlen, die Drehzahl und den Vorschub zu reduzieren, um die Spindel und die Werkzeuge nicht zu überlasten.
Wie stelle ich die Spindeldrehzahl an der FM 45 HSV ein?
Die Maschine verfügt über ein mechanisches 12-Gang-Getriebe im Bereich von 75–3.200 U/min.

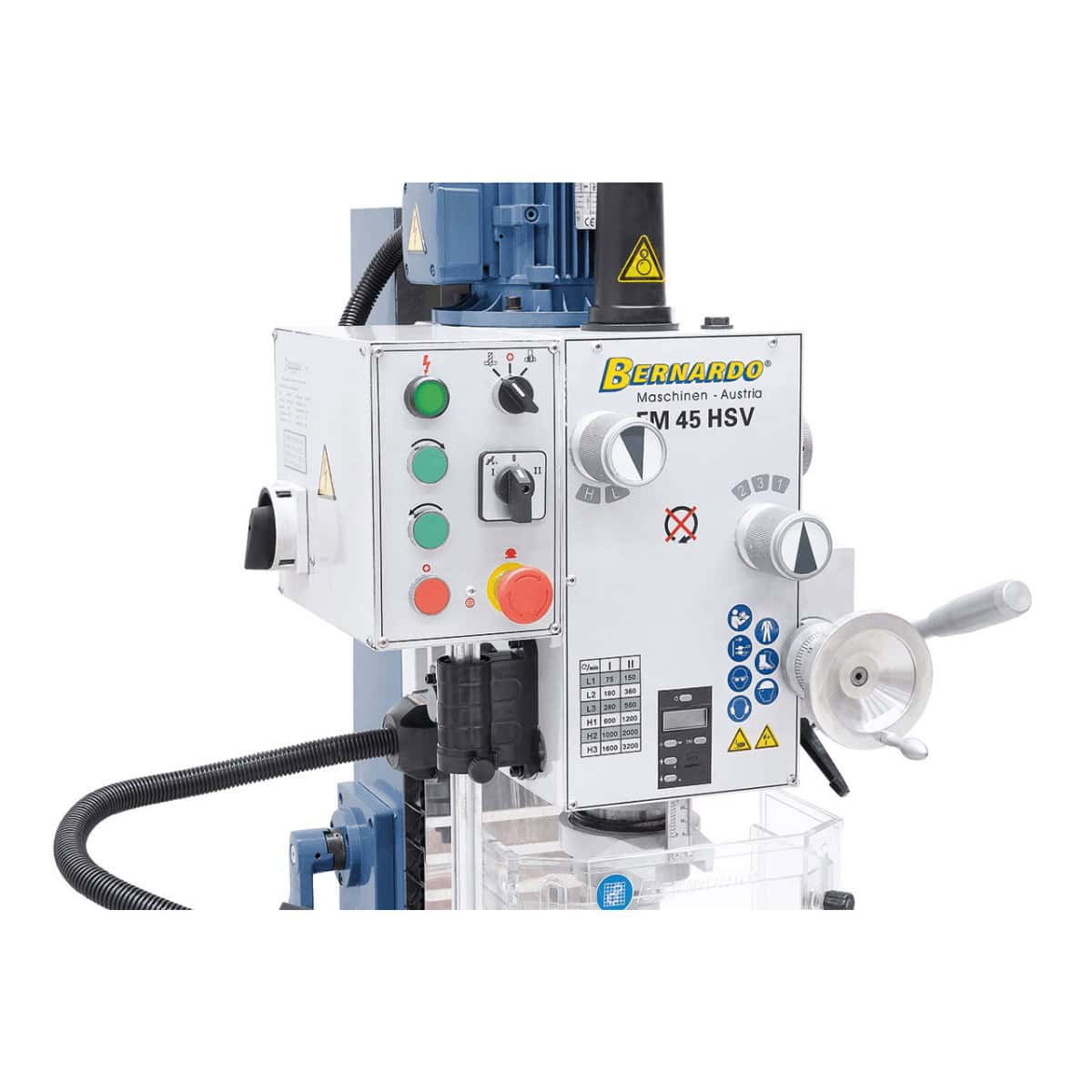

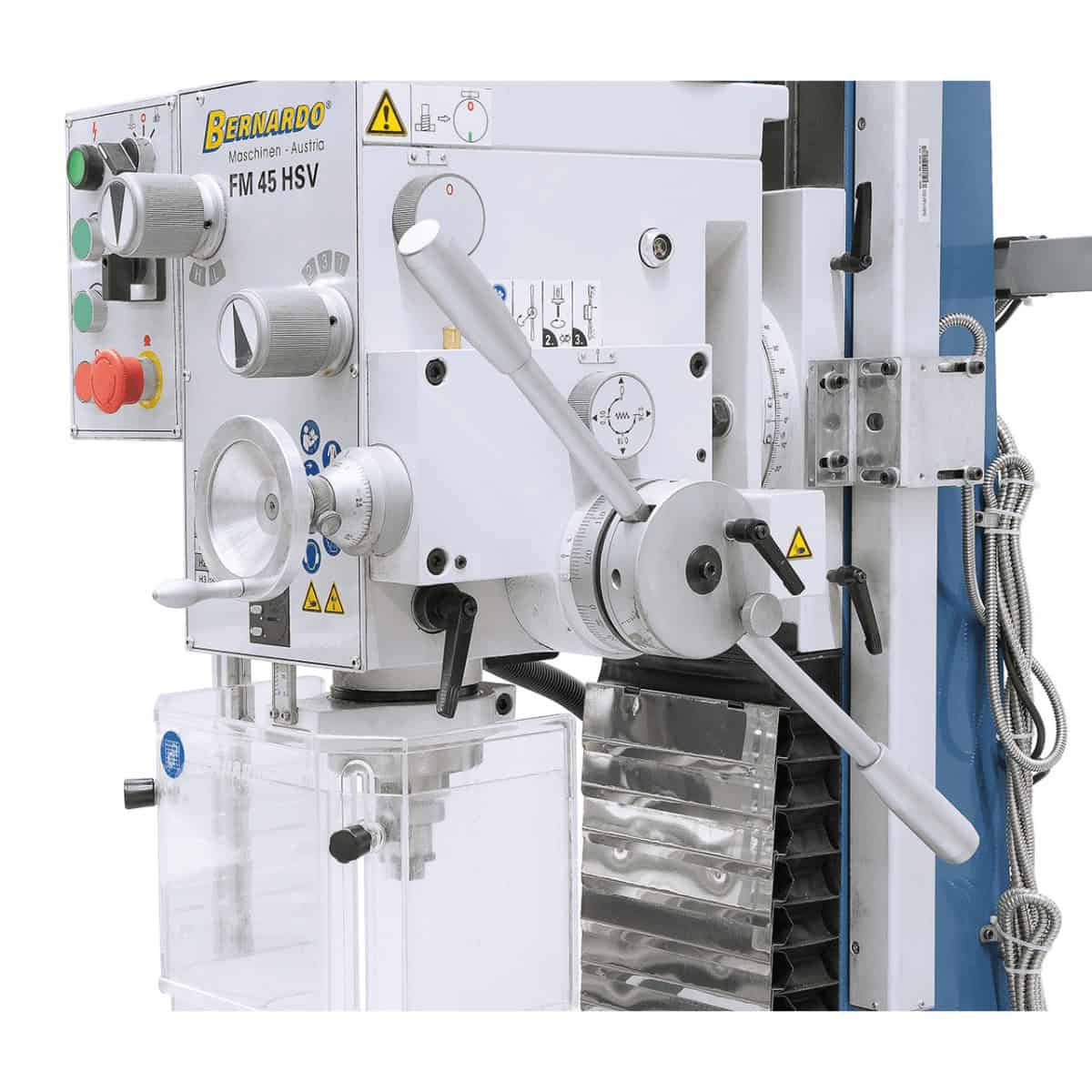

Das zweistufige 12-Gang-Getriebe ist für den Dauerbetrieb in der Werkstatt ohne Drehmomentabfall ausgelegt, im Gegensatz zu elektronischen Vario-Systemen. Die Drehzahl wird über Hebel an der Seite des Spindelkopfes eingestellt.
Welche Stromversorgung und welchen Motor verwendet die FM 45 HSV?
1,1/1,5 kW Motor (S1 Dauerbetrieb) / 1,5/2,2 kW (S6 Aussetzbetrieb) mit 400 V Stromversorgung.
Der Motor benötigt einen 400-V-Drehstromanschluss. Bitte prüfen Sie vor dem Kauf, ob in Ihrer Werkstatt ein Drehstromanschluss vorhanden ist. Für Umgebungen ohne Drehstrom bietet die Bernardo-Reihe Modelle an, die 230 V Wechselstrom entsprechen, jedoch mit geringerer Bearbeitungsleistung.
Welche Tischabmessungen, Verfahrwege und Spindelaufnahme hat die FM 45 HSV?
800 x 240 mm Kreuztisch mit X/Y-Verfahrwegen von 555 / 205 mm, MT 4 Spindelaufnahme, 120 mm Spindelhub.
Die Spindelaufnahme MT 4 ist ein internationaler Standard: Zubehör (Spannfutter, Werkzeughalter, Reduzieraufnahmen) ist allgemein erhältlich. Die Verfahrwege des Tisches ermöglichen die Bearbeitung von Werkstücken innerhalb der effektiven Arbeitsabmessungen (X/Y-Verfahrwege abzüglich der Abmessungen der Vorrichtung).
Wie viel wiegt die FM 45 HSV und welche Art der Installation ist erforderlich?
Die Maschine wiegt ca. 308 kg und muss auf einem ebenen Industrieboden mit einem geeigneten Fundament und einem 400-V-Stromanschluss aufgestellt werden.
Für eine 308 kg schwere Maschine wird ein Werkstattboden mit einem geeigneten Fundament (Standard-Stahlbeton) empfohlen. Das Fundament sollte mit Spreizdübeln gesichert werden, um Vibrationen bei anspruchsvolleren Bearbeitungsvorgängen zu minimieren. Der elektrische Anschluss muss von qualifiziertem Fachpersonal durchgeführt werden.
