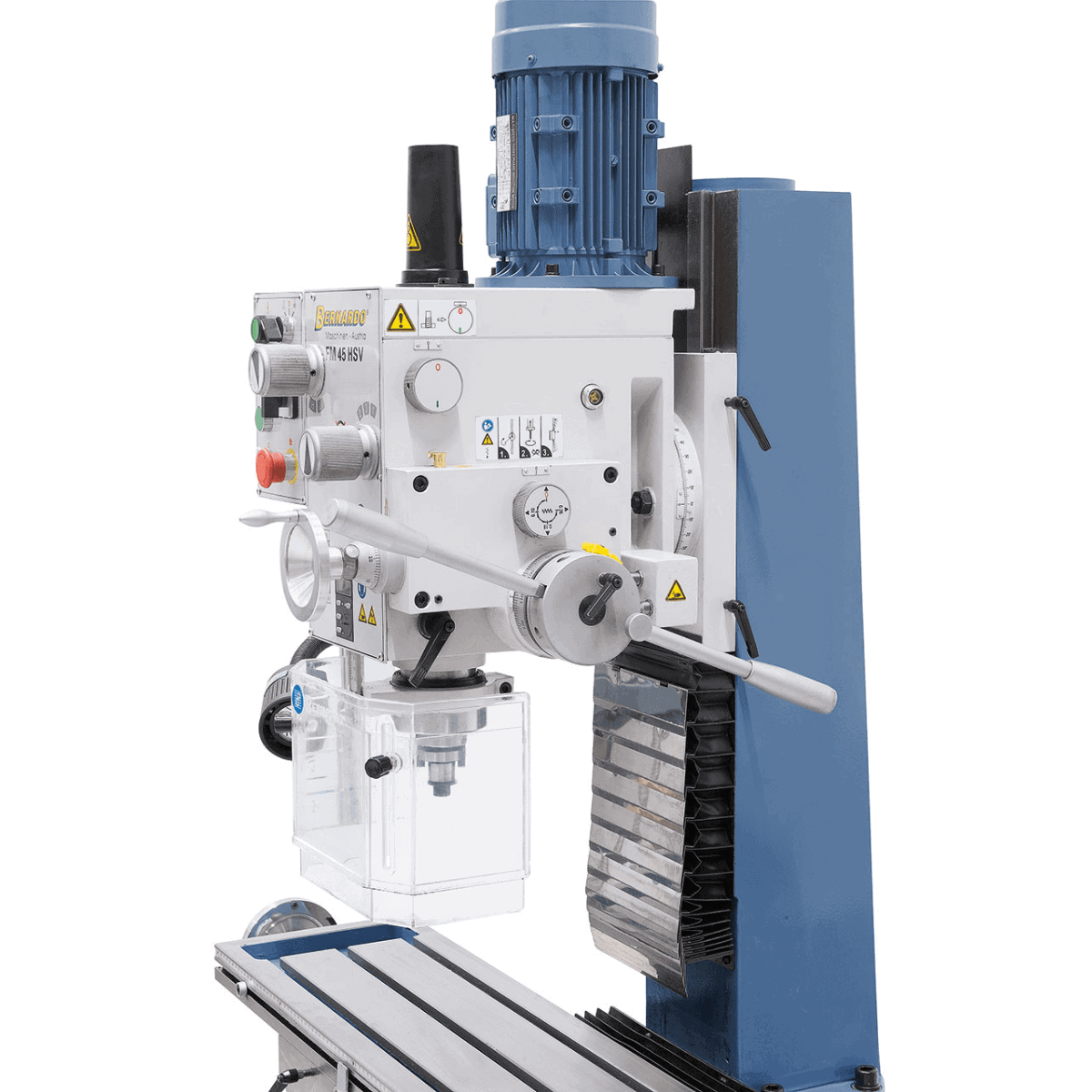

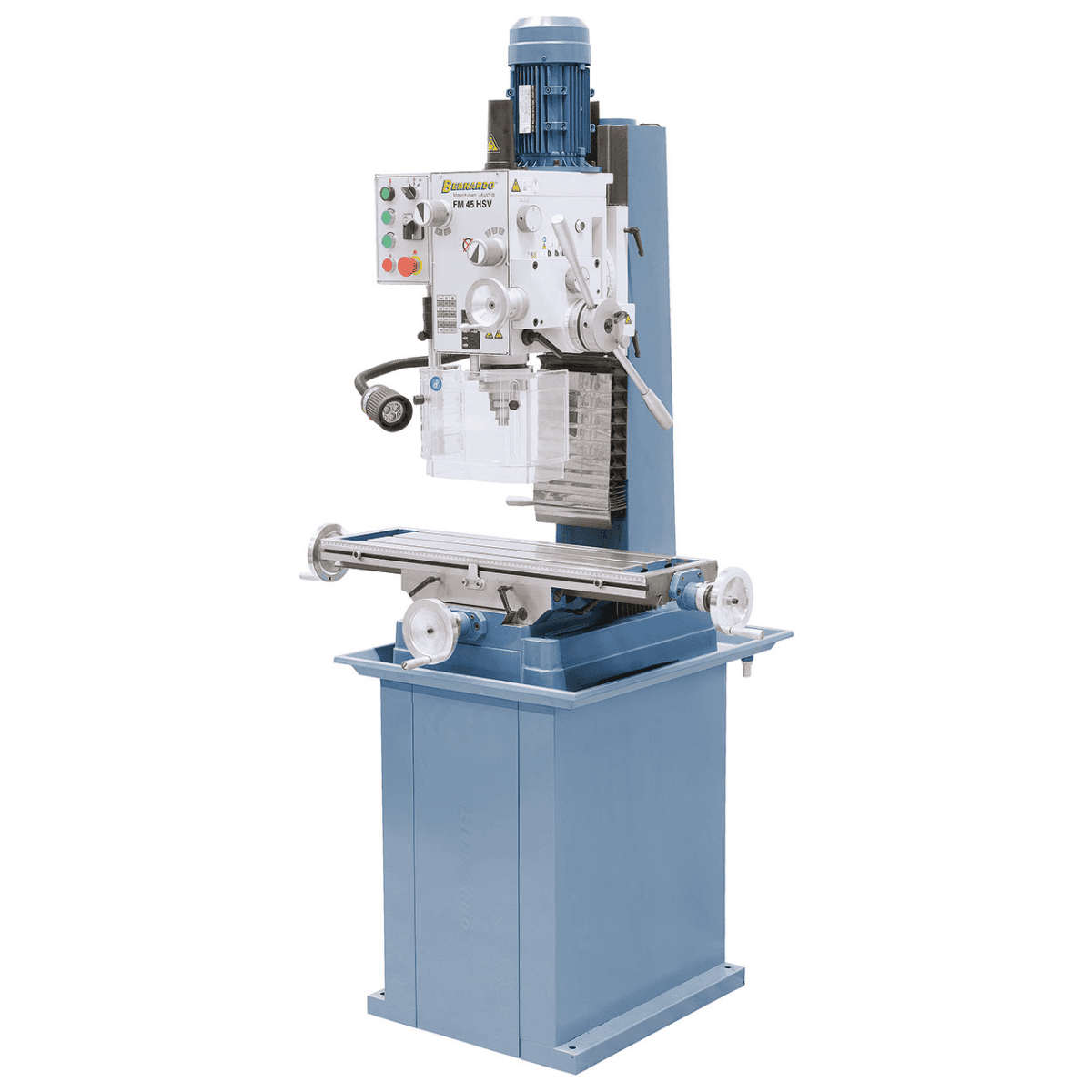

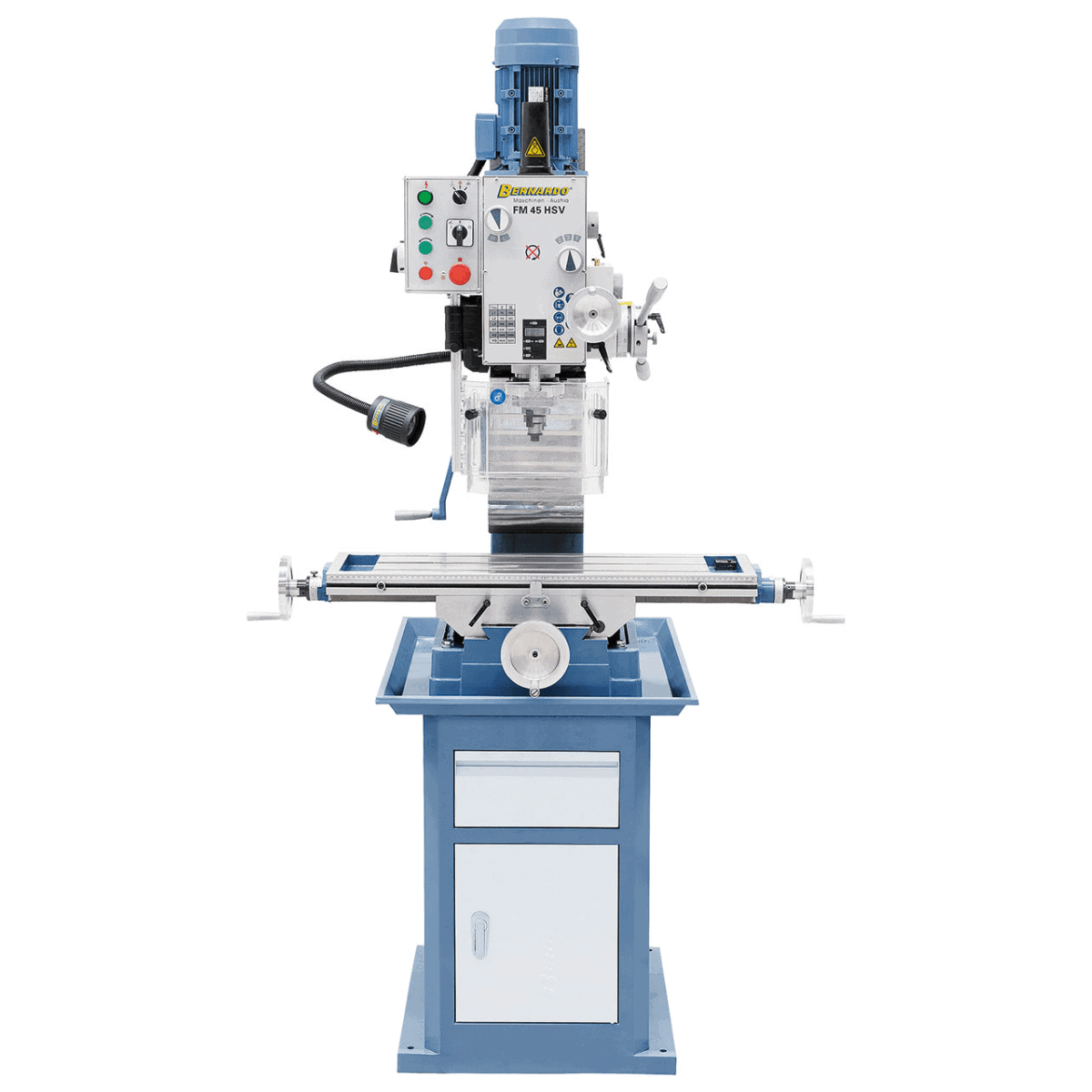

Bernardo FM 45 HSV Bohr- und Fräsmaschine

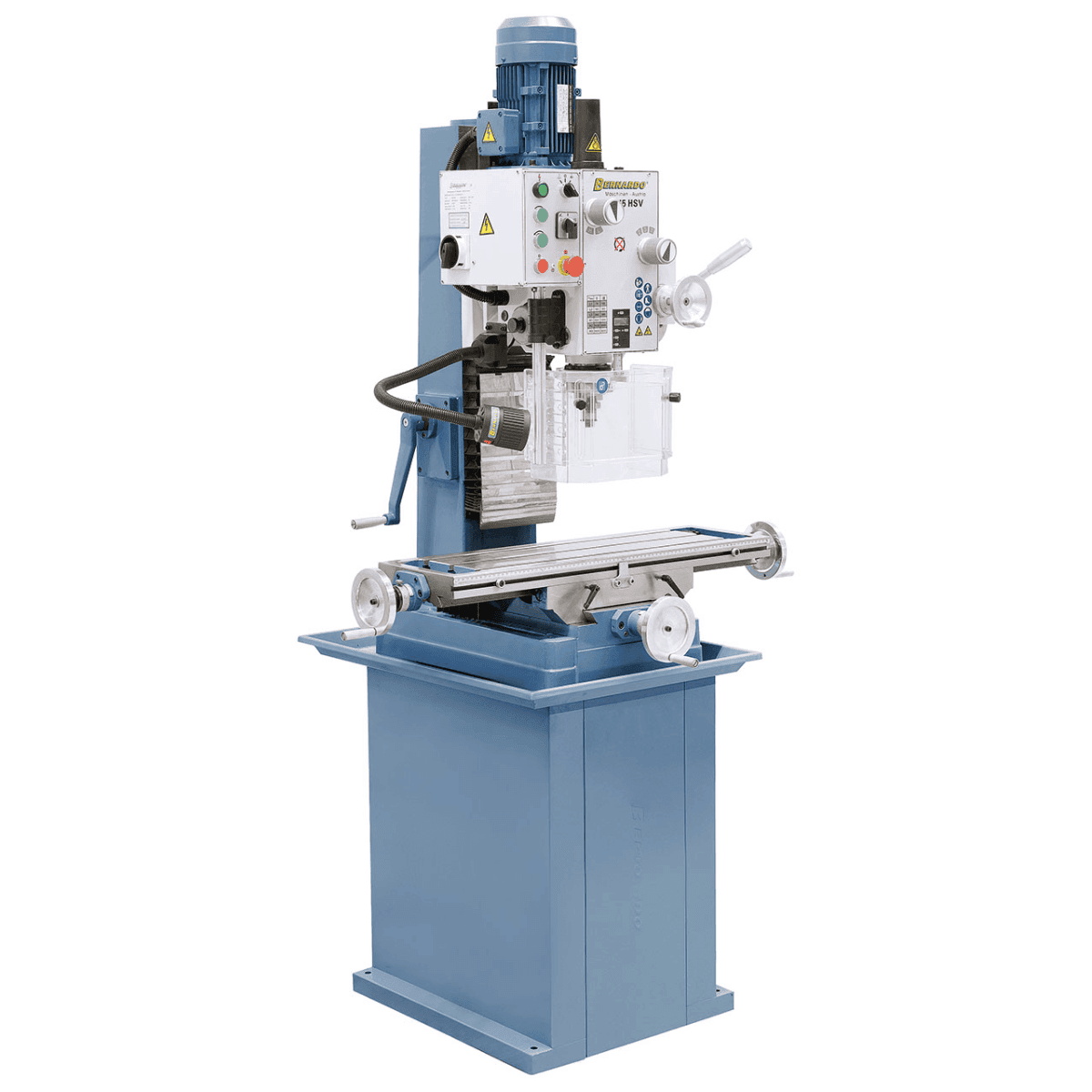

Bernardo FM 45 HSV Bohr- und Fräsmaschine – Vielseitigkeit und Leistung für die Präzisionsbearbeitung

Die Bernardo FM 45 HSV ist eine robuste und vielseitige Bohr- und Fräsmaschine, die sich zum Bohren, Fräsen und Gewindeschneiden eignet. Dank ihres Zweigangmotors (75–3200 U/min) und des Schnellwechselgetriebes bietet sie ein breites Anwendungsspektrum mit schnellen und einfachen Gangwechseln.

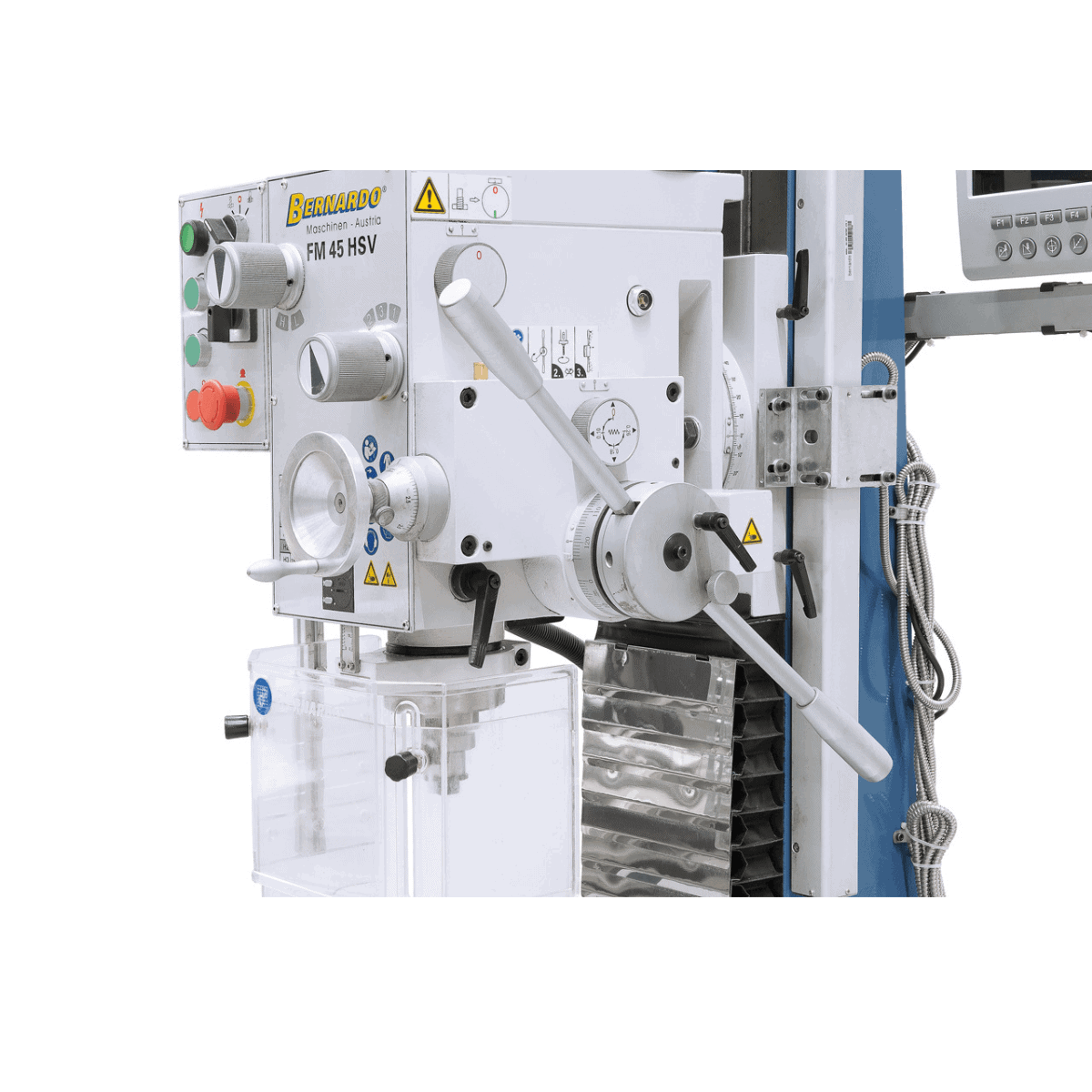

Der neigbare Spindelkopf (-60° bis +60°), der 800 x 240 mm große Kreuztisch mit 555 x 225 mm Verfahrweg und die automatischen Spindelvorschübe ermöglichen Winkelbearbeitung, Anfasen und Tiefbohren. Der Gusseisenrahmen minimiert Vibrationen, während Schwalbenschwanzführungen auf der X- und Y-Achse für Stabilität und Präzision sorgen. Die FM 45 HSV ist außerdem mit einer Gewindeschneidvorrichtung, einer digitalen Spindelhubanzeige, einem einstellbaren Schutz mit Mikroschalter, einer LED-Leuchte und professionellem Zubehör ausgestattet und somit eine Komplettmaschine für Werkstätten und mechanische Prüflabore.

---

Hauptspezifikationen

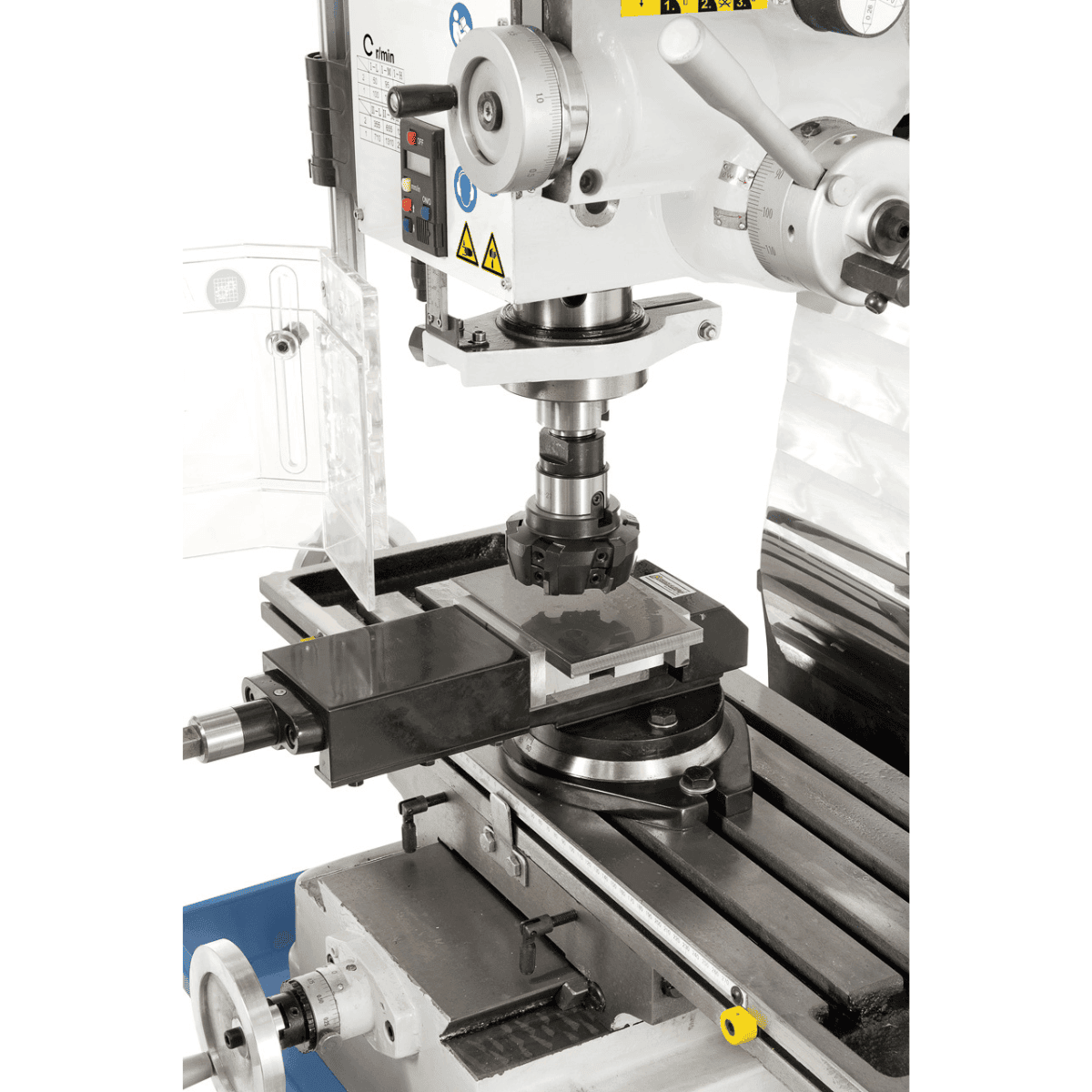

Bohren bis Ø 32 mm in Stahl und Fräsen max. 80 mm

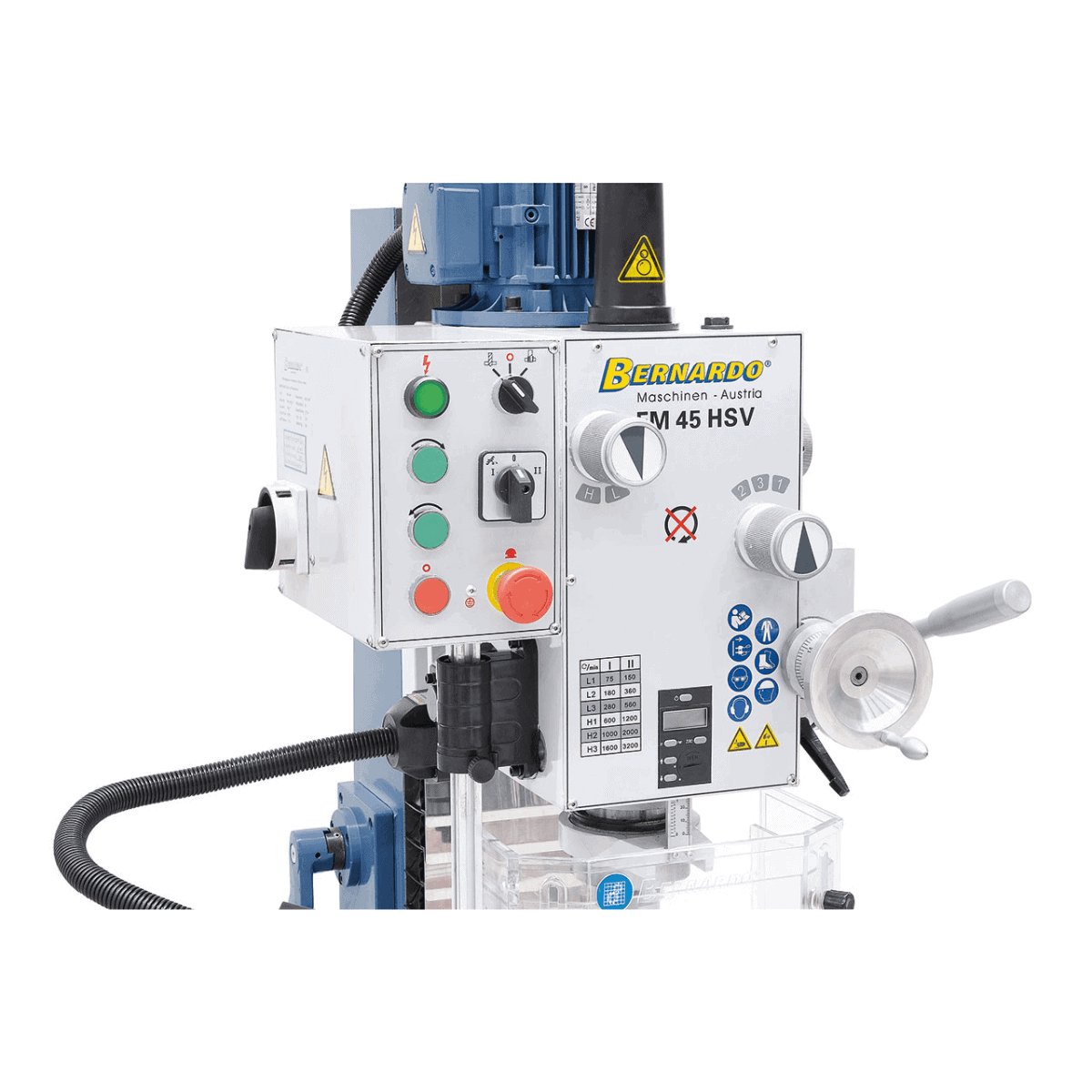

Zweistufiger Motor mit 12 Drehzahlbereichen (75–3200 U/min)

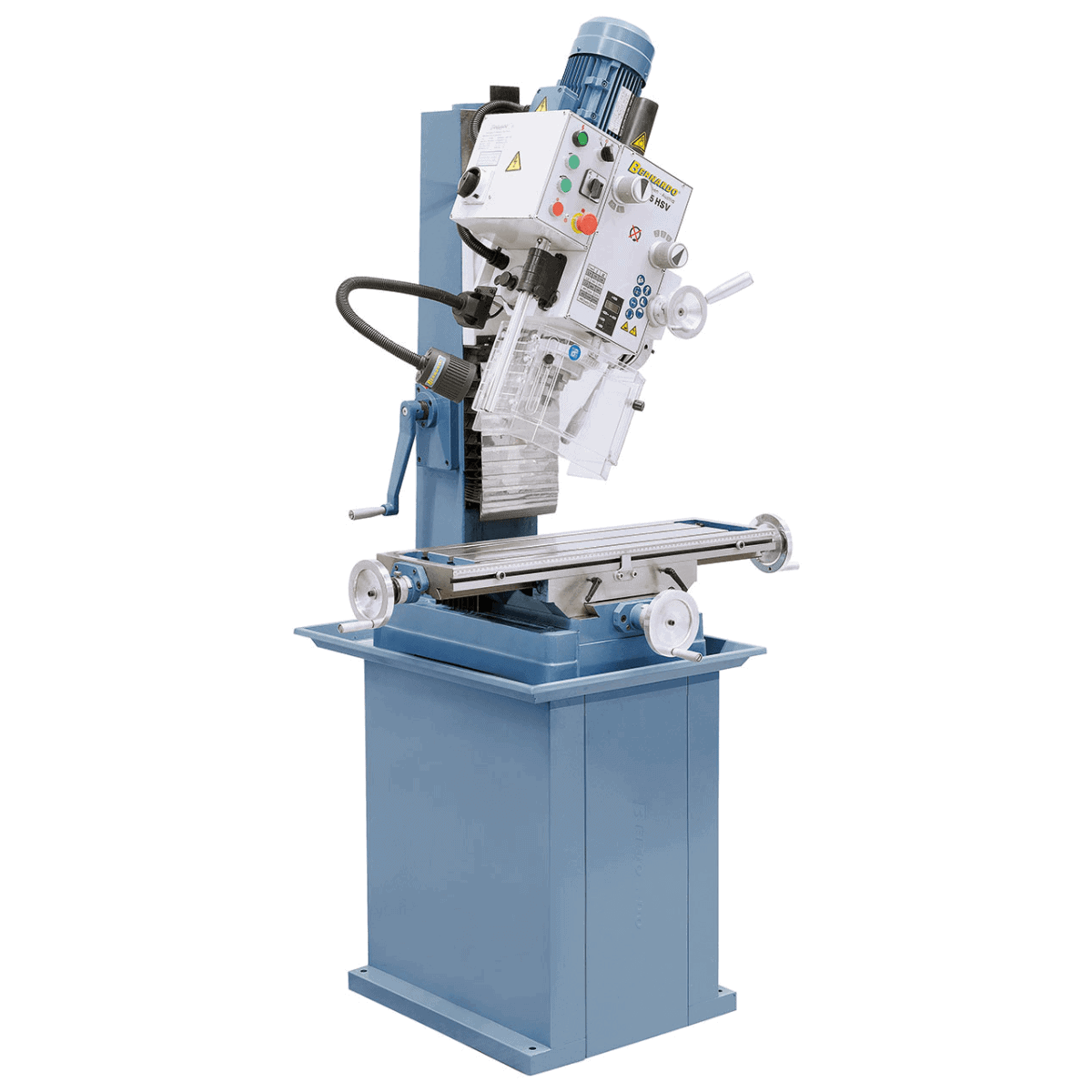

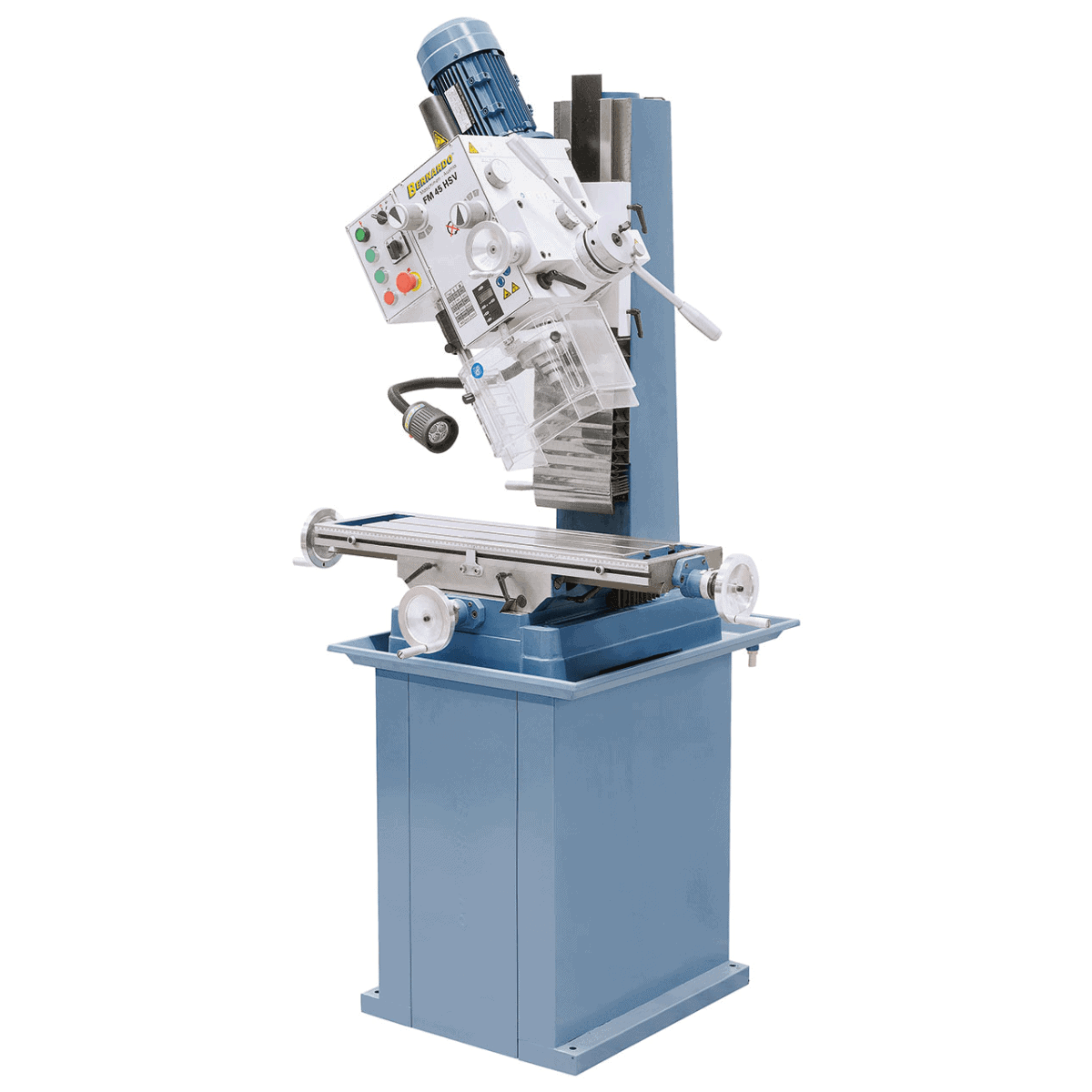

Schwenkbarer Kopf ±60° für Eck- und Fasenarbeiten
Automatischer Spindelvorschub (0,10 / 0,18 / 0,26 mm/U)
Integrierte Gewindeschneidvorrichtung serienmäßig

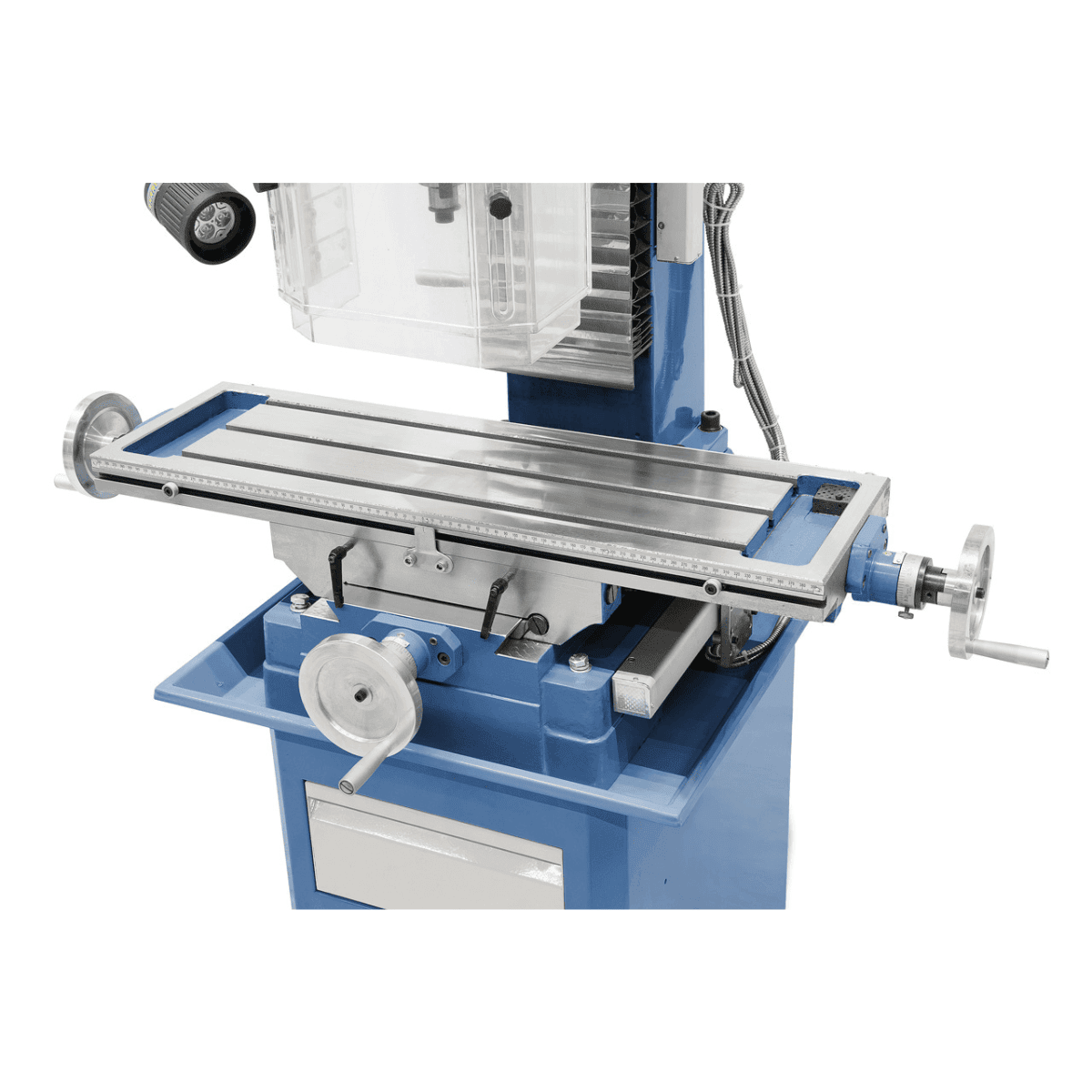

Kreuztisch 800 x 240 mm mit 555 x 225 mm Verfahrweg
Robuste Gusseisenkonstruktion zur Vibrationsdämpfung
Schwalbenschwanzführungen auf der X- und Y-Achse, mit Keilwellen verstellbar
Digitale Spindelweganzeige inklusive

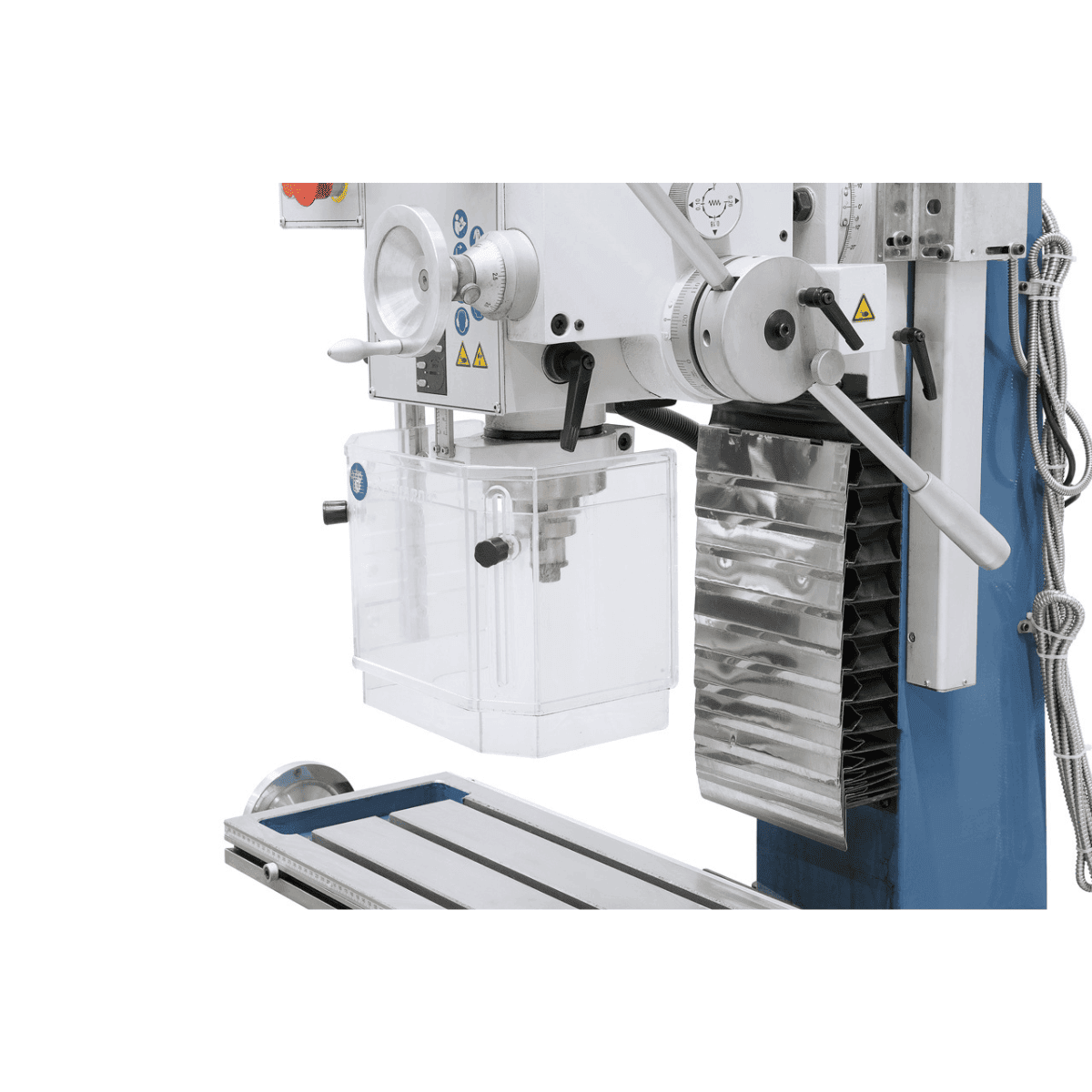

LED-Arbeitsleuchte und höhenverstellbare Schutzhaube

---

Lieferumfang:
Schnellspannfutter 3–16 mm / B16
Spindel MT 4 / B16
Zugstange M16
Morse-Steckschlüssel MT 4/3
Schaftfräserhalter MT 4/27 mm
Höhenverstellbare Schutzhaube
Automatischer Spindelvorschub
LED-Arbeitsleuchte
Digitale Spindelweganzeige
Gewindeschneidvorrichtung
Stahlschutzhaube
Längenlineal
Werkzeugsatz

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Italienischsprachiger Kundensupport ist verfügbar.

---

Technische Daten des Tisches:

Spezifikation	Wert
Bohrkapazität in Stahl	32 mm
Bohrkapazität in Gusseisen	40 mm
Max. Fräskapazität	80 mm
Spindel-Säulen-Abstand	220 mm
Spindeldrehzahl (12 Stufen)	75 – 3200 U/min
Spindelanschluss	MT 4
Spindelhub	120 mm
Spindelvorschub	0,10 / 0,18 / 0,26 mm/U
Tisch Abmessungen	800 x 240 mm
Tischverfahrweg (X/Y)	555/225 mm
Kopfneigung	-60° bis +60°
Abstand Spindel-Tisch	60–485 mm

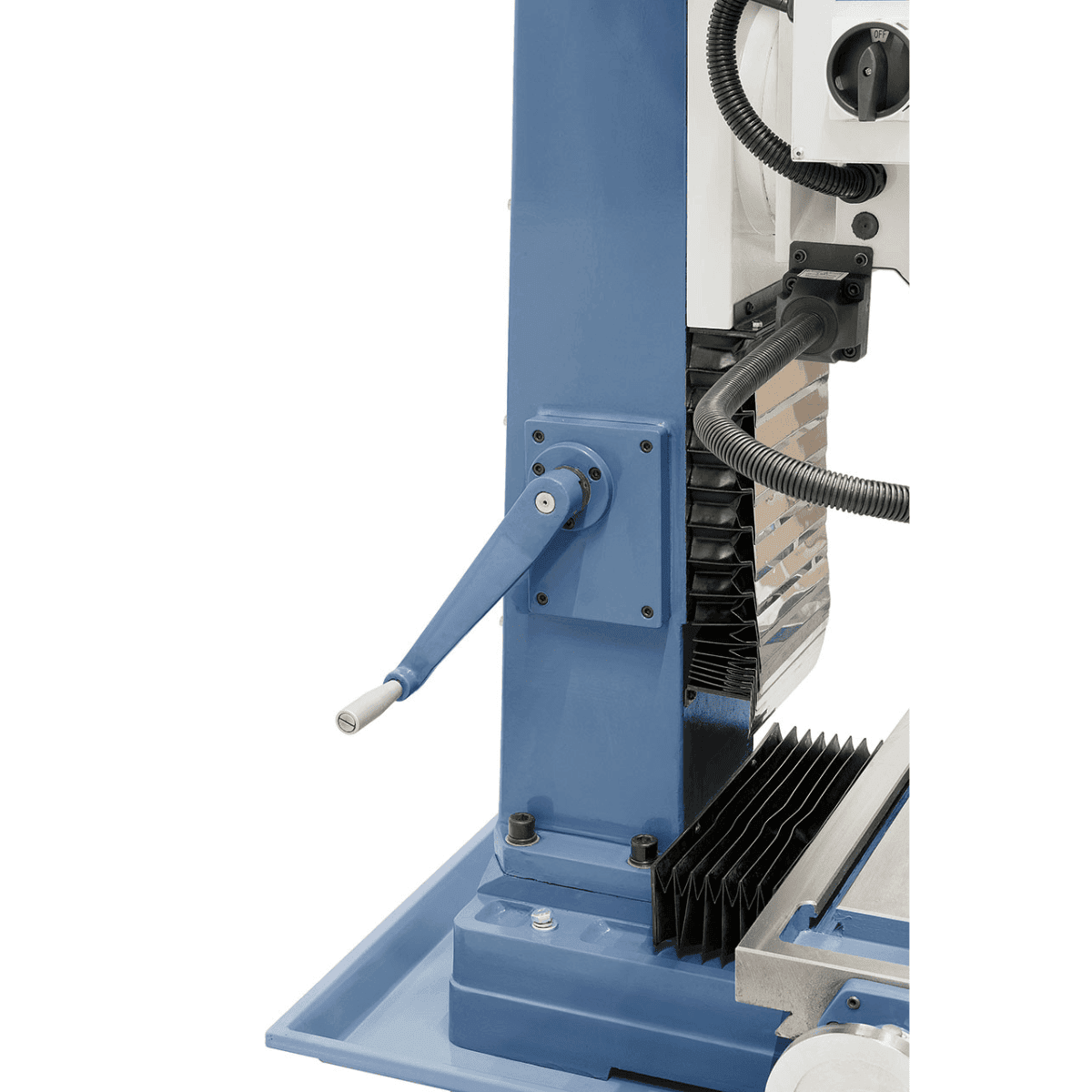

Kopfhöhenverstellung	425 mm
T-Nut-Abmessungen	14 mm
Motorleistung S1 100 %	1,1 / 1,5 kW (400 V)
Motorleistung S6 40 %	1,5 / 2,2 kW (400 V)
Maschinenabmessungen (B x T x H)*	1140 x 770 x 1500 mm
Gewicht	ca. 308 kg
*ohne Ständer

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was ist der Unterschied zwischen der KF-Serie und der BF/FM-Serie im Bernardo-Sortiment?

Die KF-Serie (KF 16, KF 20, KF 25, KF 28) ist die Kompaktserie: kleinere Tische, MT2/MT3-Aufnahmen, geeignet für Werkstätten mit begrenztem Platzangebot und kleine bis mittlere Bearbeitungsaufträge. Die BF-Serie (BF 25, BF 30, BF 35, BF 40, BF 45) und die FM-Serie (FM 40, FM 45, FM 50, FM 55) sind die Profi-Versionen: größere Tische, MT3/MT4-Aufnahmen, leistungsstärkere Motoren, längere Hübe – für mittelgroße Werkstücke in der Serienfertigung. Die FM-Serie verfügt über einen um 360° schwenkbaren Spindelkopf, die KF-Serie nicht.

Was bedeuten die Suffixe „Vario“ und „HSV“?

Vario: Stufenlose Spindeldrehzahlregelung ohne Riemenwechsel. HSV: Spindelkopf schwenkbar von −90° bis +90°. BDC: Integrierte 3-Achsen-Digitalanzeige. Die Kombination aus HSV und Vario bietet die größte Flexibilität für Betriebe, die mit unterschiedlichen Materialien und Geometrien arbeiten.

Ist die 3-Achsen-Digitalanzeige serienmäßig oder optional?

Das hängt vom Modell ab. Modelle mit den Bezeichnungen „BDC“, „DT 40“, „ES-12V“ oder „mit 3-Achsen-Anzeige“ verfügen serienmäßig über eine Digitalanzeige. Modelle ohne diese Kennzeichnung verfügen nicht über diese Funktion – sie ist als optionales Zubehör erhältlich. Bitte prüfen Sie die jeweilige Modellbeschreibung.

Sind Ersatzteile verfügbar?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.

Wie viel Werkstattplatz benötige ich für die BF/FM-Serie?

Die Fräsmaschinen der Serien BF und FM sind stationäre Werkstattmaschinen und nicht mobil. Berücksichtigen Sie den Platzbedarf für die X- und Y-Achse sowie mindestens 60 cm Freiraum auf jeder Seite für sicheres Arbeiten. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie von Krollit.
