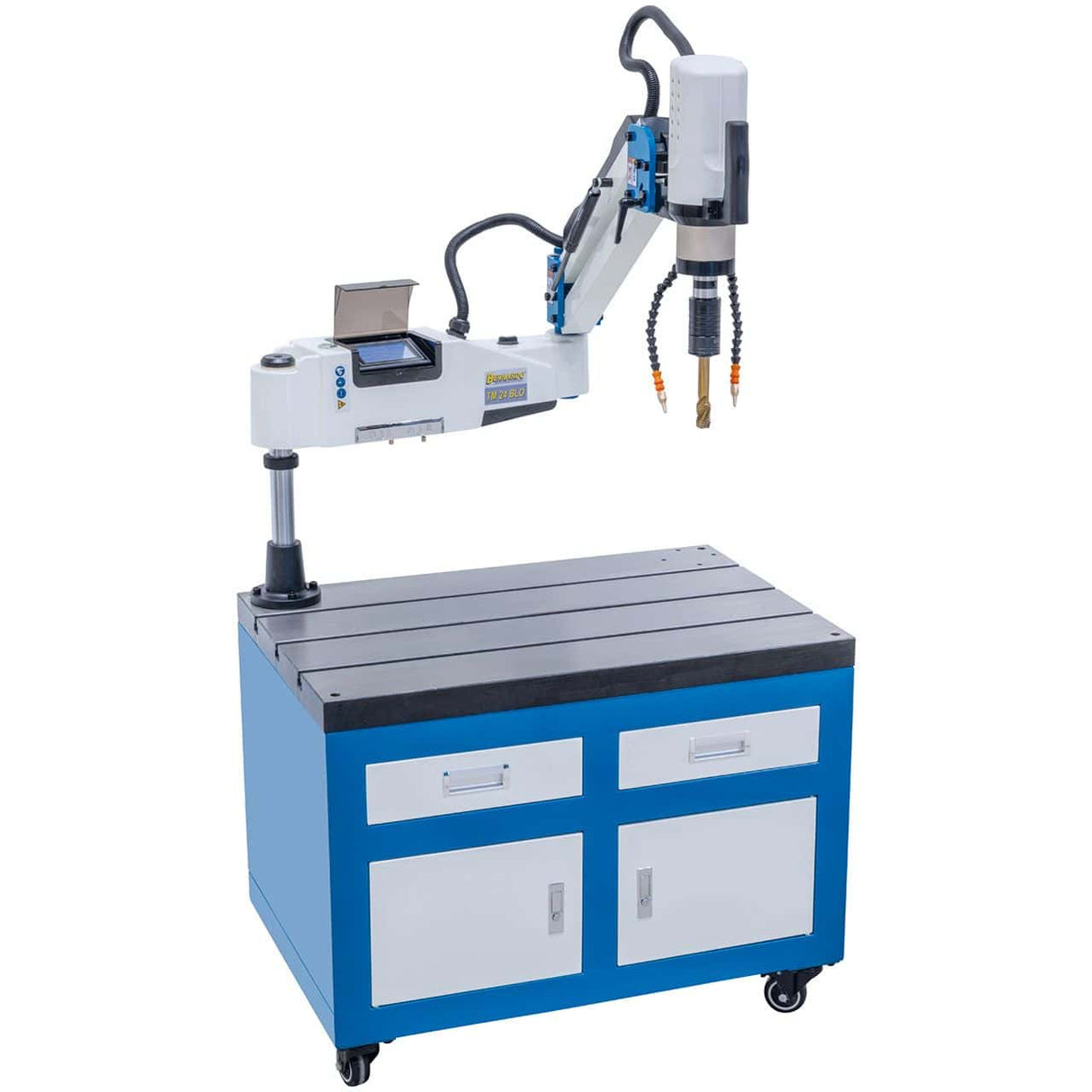

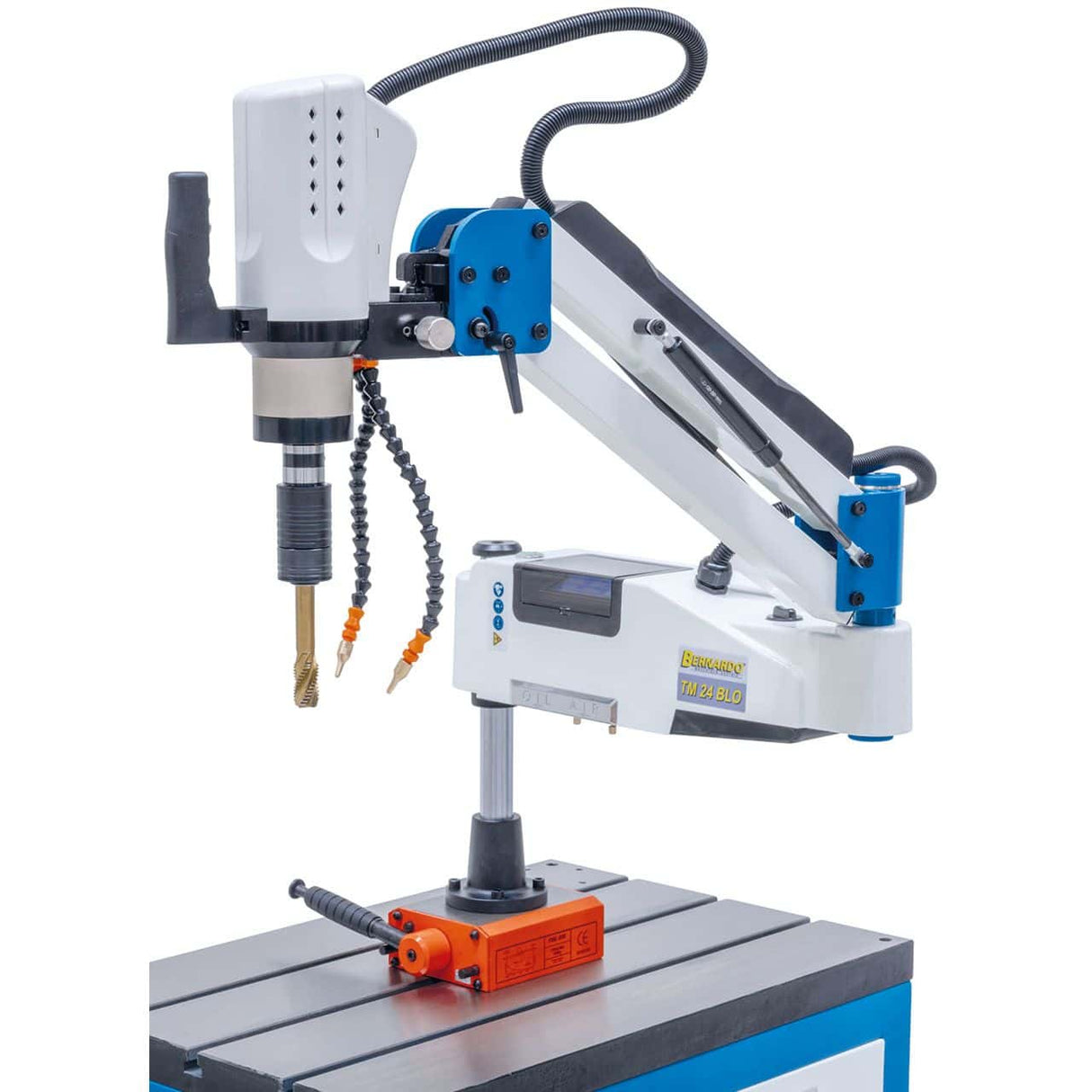

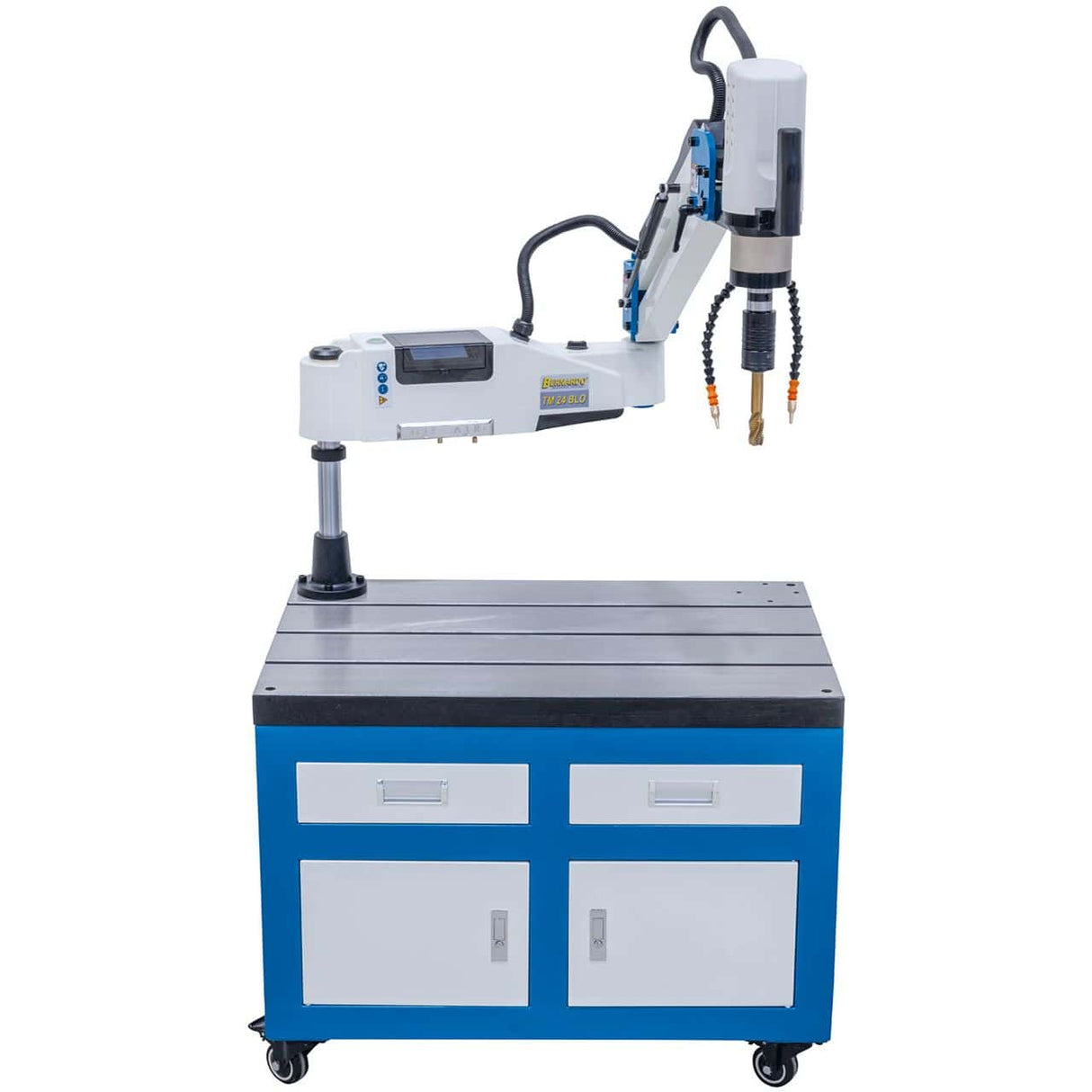

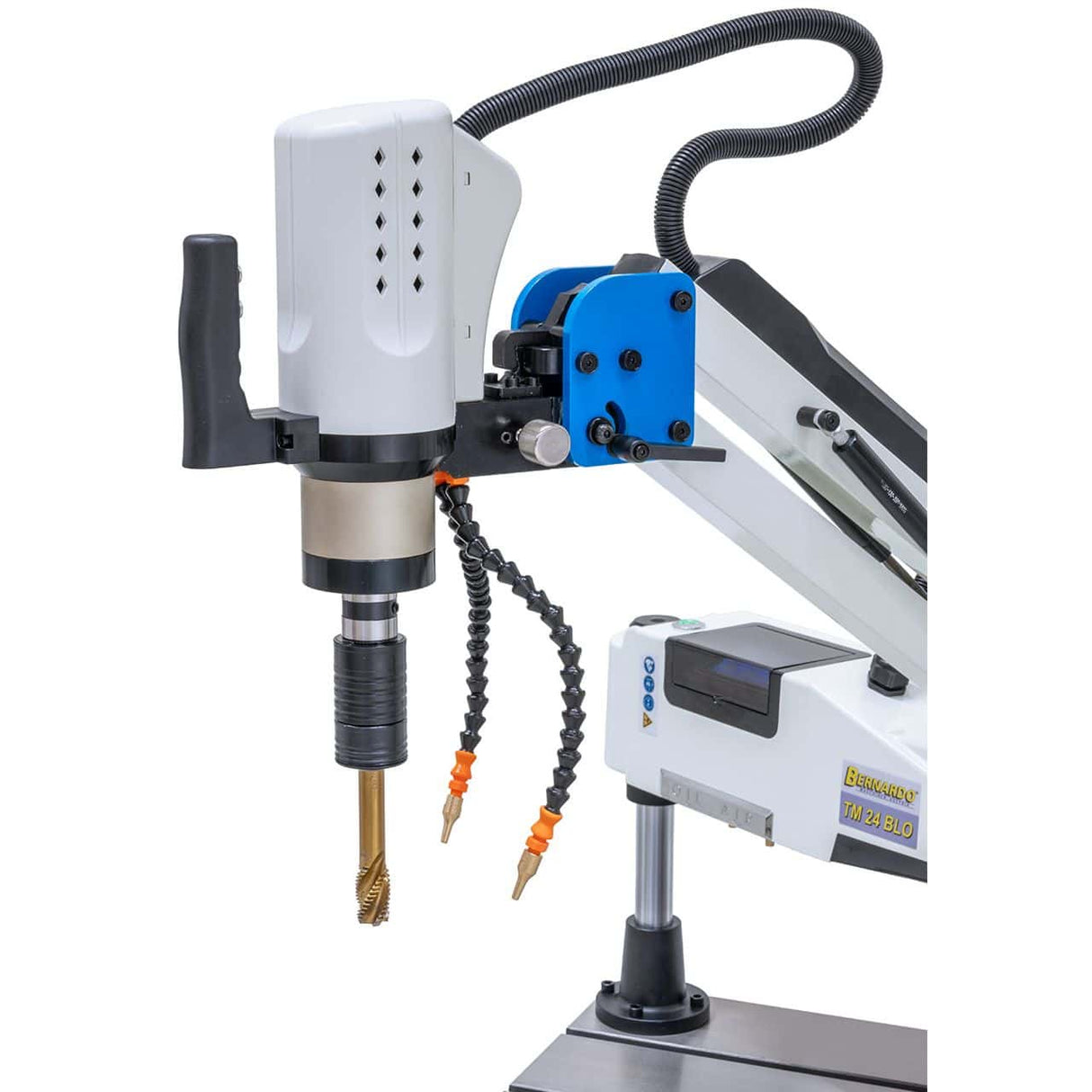

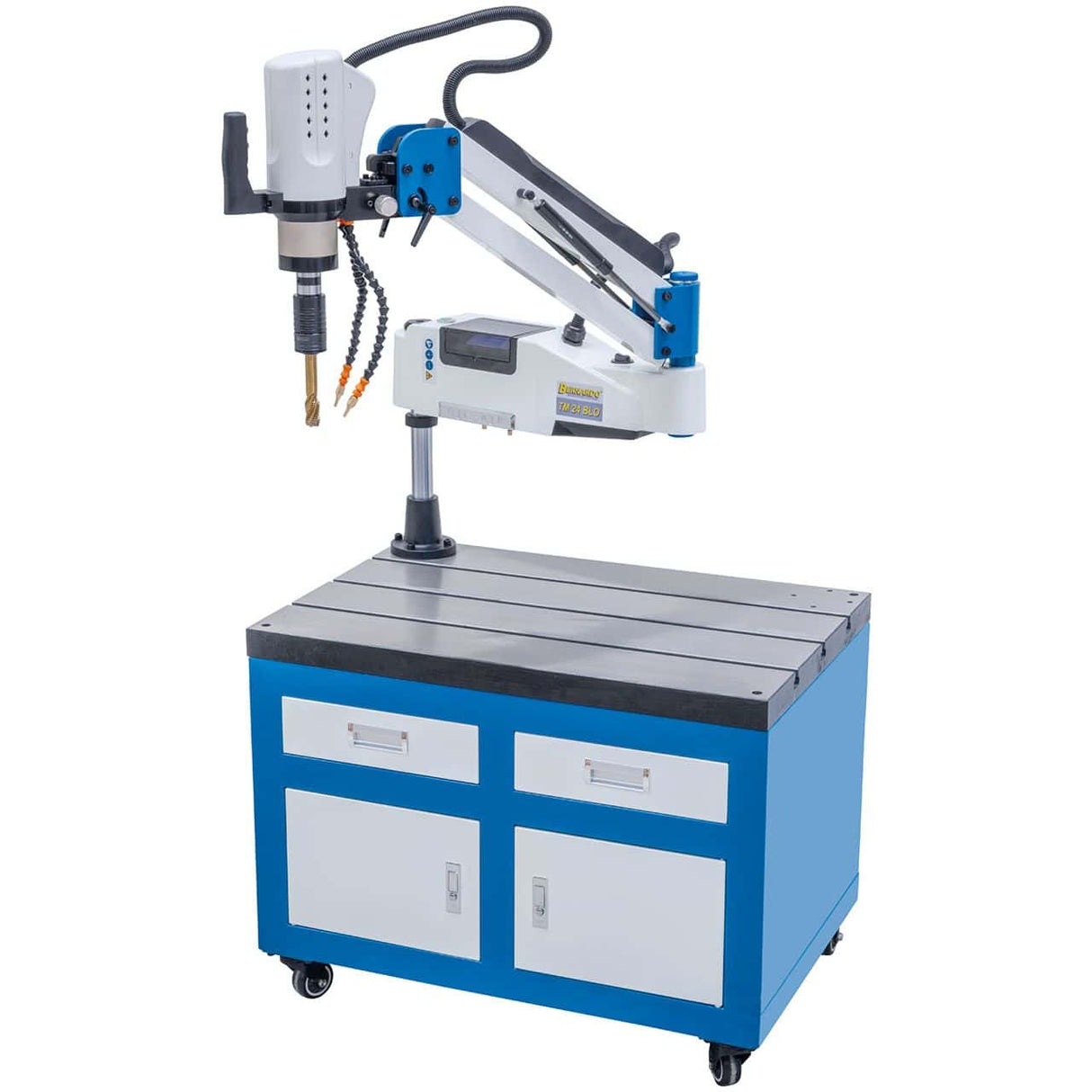

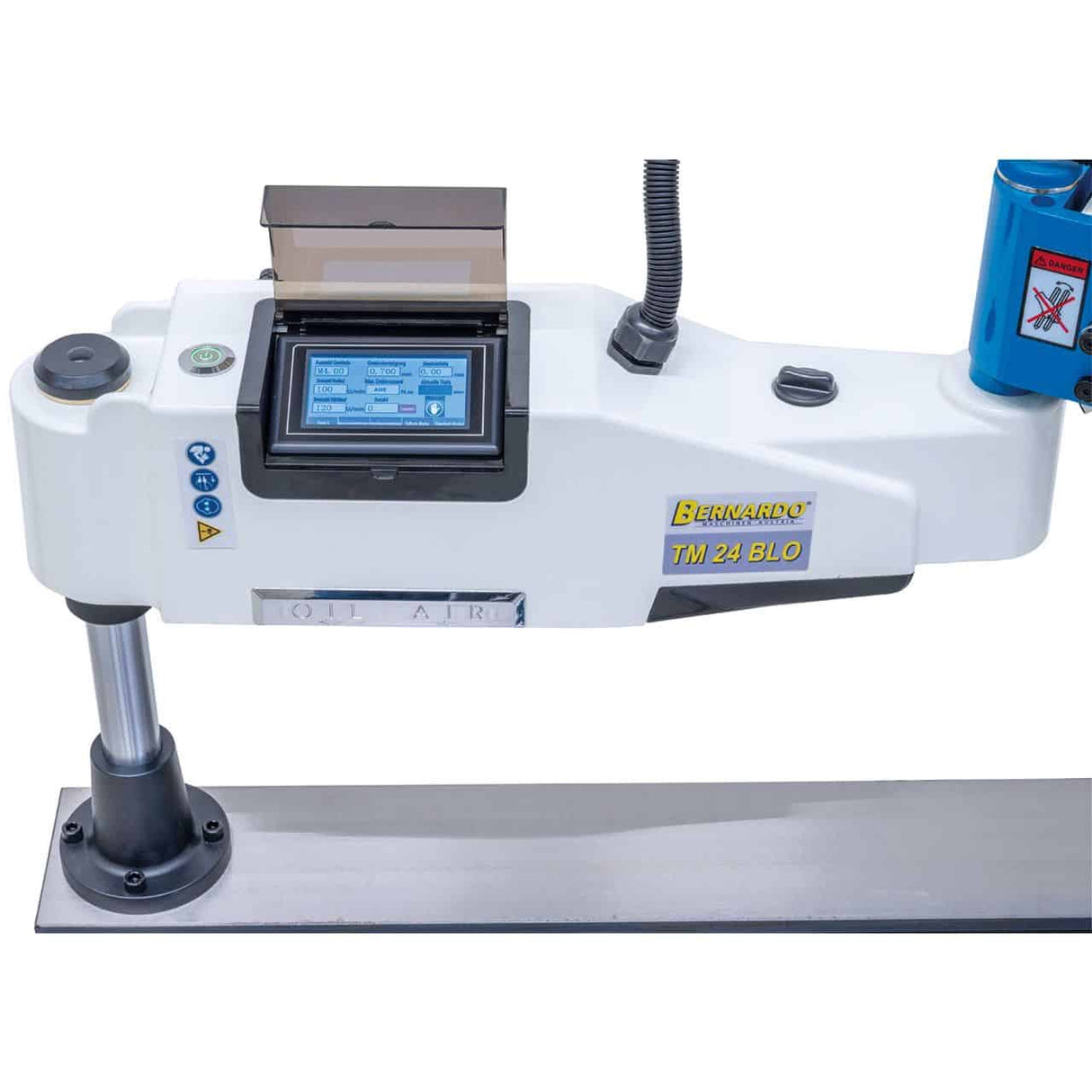

Bernardo Elektrische Gewindeschneidmaschine TM 24 BLO / R 1200
Die Bernardo Elektrische Gewindeschneidmaschine TM 24 BLO / R 1200 ist eine professionelle Maschine, die Präzision, Produktivität und Praktikabilität vereint. Sie ist für Gewinde von M5 bis M24 ausgelegt und garantiert Gewinderechtwinkligkeit (90°) mit höherer Genauigkeit als beim manuellen Gewindeschneiden. Ausgestattet mit einem integrierten Mikrosprühsystem für konstante Kühlung bei minimalem Kühlmittelverbrauch und einer Ausblasvorrichtung, die Späne entfernt und gleichzeitig die Bearbeitungsstelle stets sichtbar hält. Der Gelenkarm mit einem Arbeitsradius von 1200 mm ermöglicht einen großen Arbeitsbereich, während der 0°–90°-Neigungsmotor das Gewindeschneiden in jeder Position erlaubt. Die Bedienung erfolgt über einen Touchscreen mit digitaler Tiefenanzeige. Das Schnellwechselfutter mit Sicherheitskupplung verhindert Gewindebohrerbruch. Kompakt und robust (34 kg) mit einem 1200-W-Motor (230 V) ist es die ideale Wahl für mechanische Werkstätten und Produktionsabteilungen.
Hauptmerkmale
Gewindeschneidkapazität von M5 bis M24
Garantierte Präzision: 90°-Gewindeschneiden

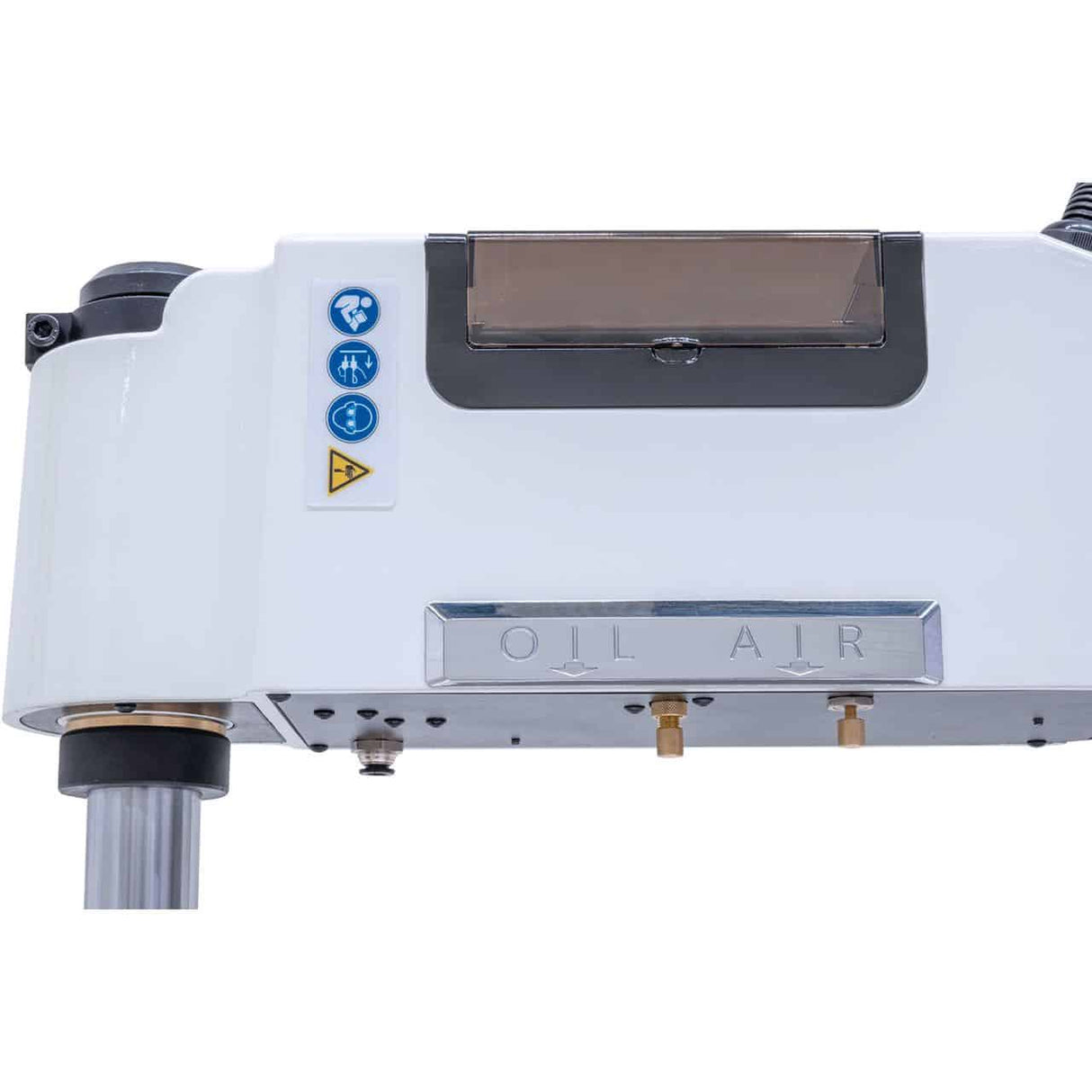

Integriertes Mikro-Sprühsystem für optimale Kühlung
Spänegebläse für maximale Sicht

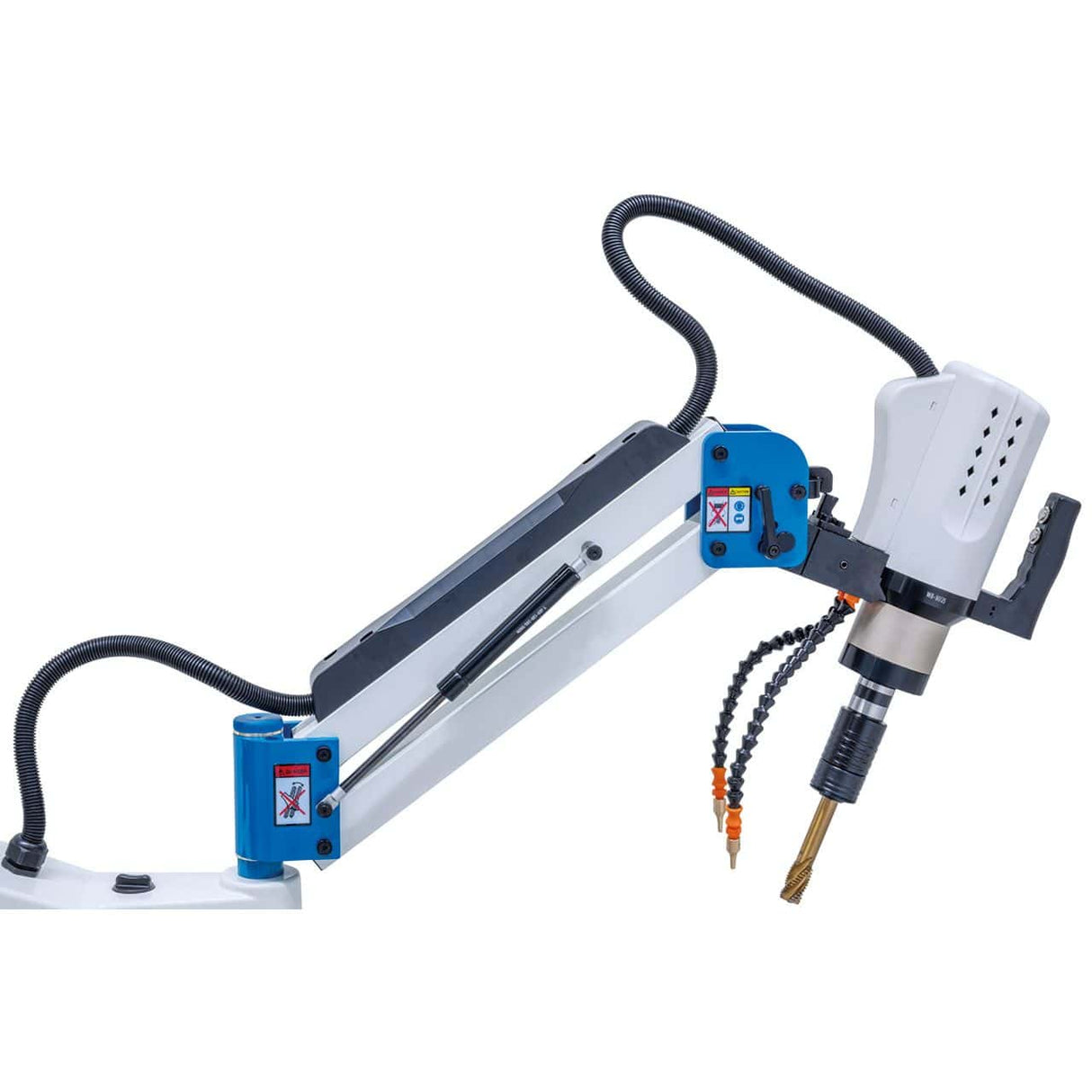

Gelenkarm mit Arbeitsradius bis zu 1200 mm
Motor neigbar von 0° bis 90° für Winkelgewinde

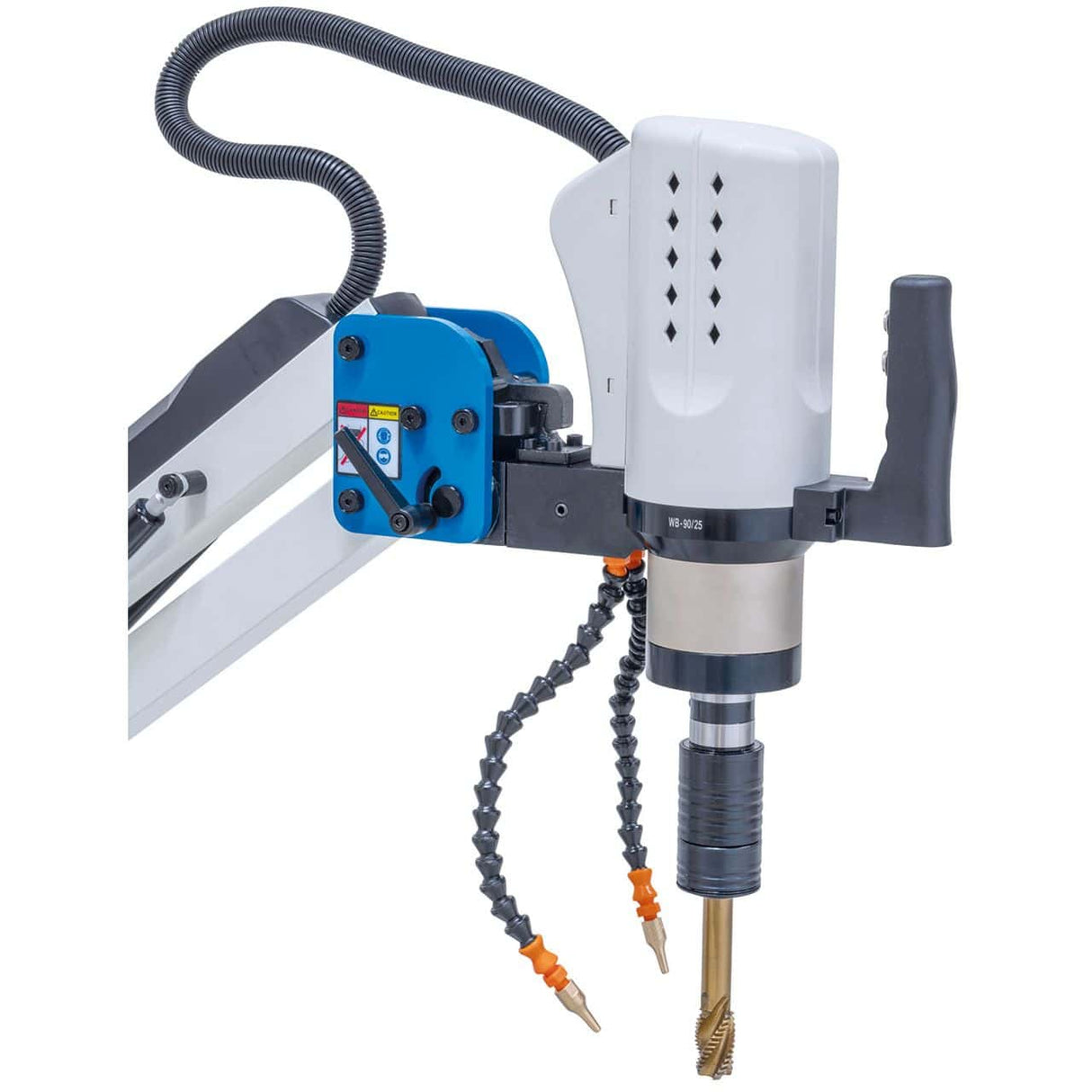

Schnellwechselfutter mit integrierter Sicherheitskupplung
Touchscreen-Steuerung mit digitaler Tiefenanzeige
1200-W-Elektromotor, 230-V-Stromversorgung
Kompakte und robuste Bauweise, Gewicht 34 kg
Technische Daten Spezifikationen
| Spezifikation |
Wert |
| Marke |
Bernardo |
| Modell |
TM 24 BLO / R 1200 |
| Gewindekapazität |
M5 – M24 |
| Spindelanschluss |
GT 24 |
| Max. Drehzahl |
70 – 200 U/min |
| Einstellbarer Winkel |
0° – 90° |
| Max. Arbeitsradius |
1200 mm |

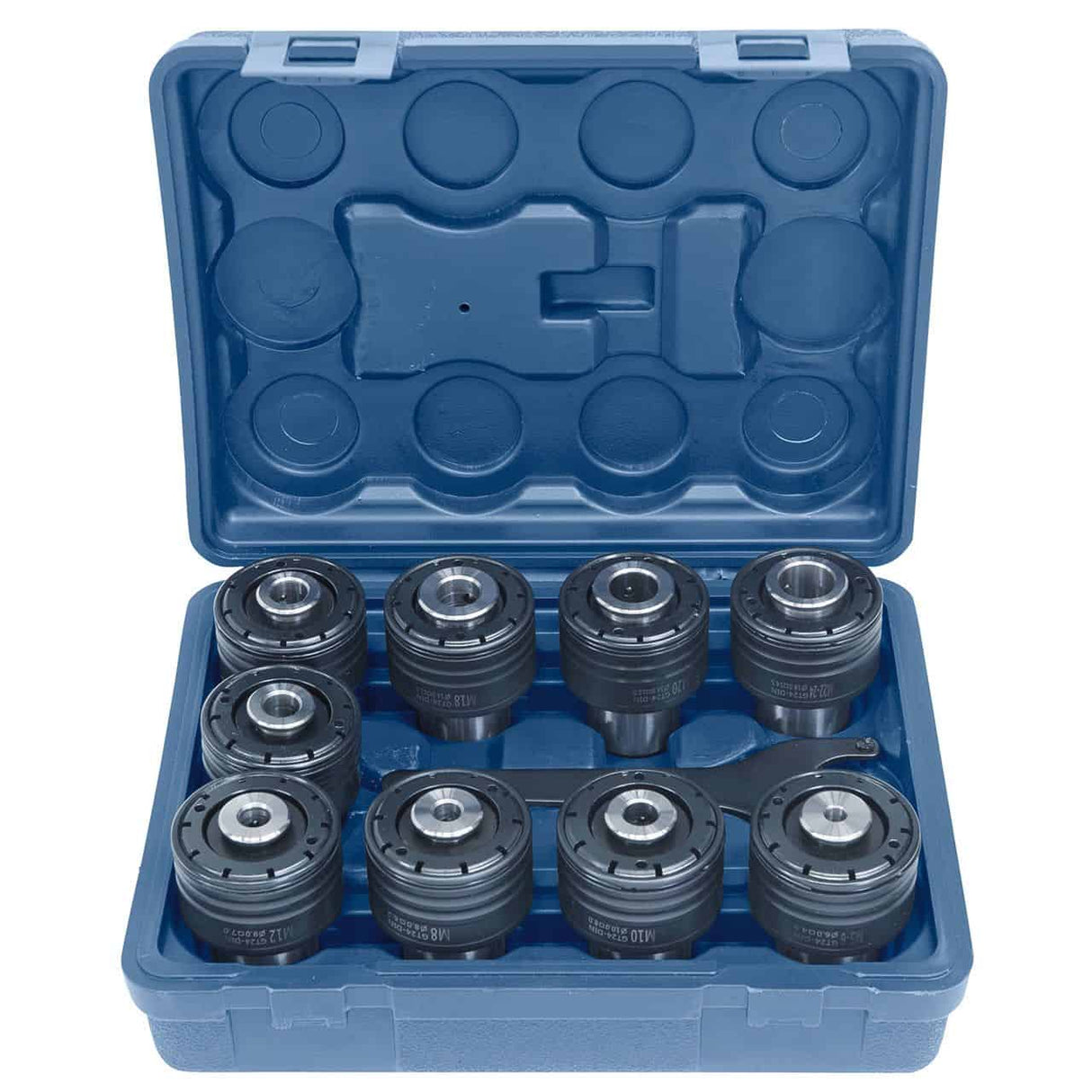

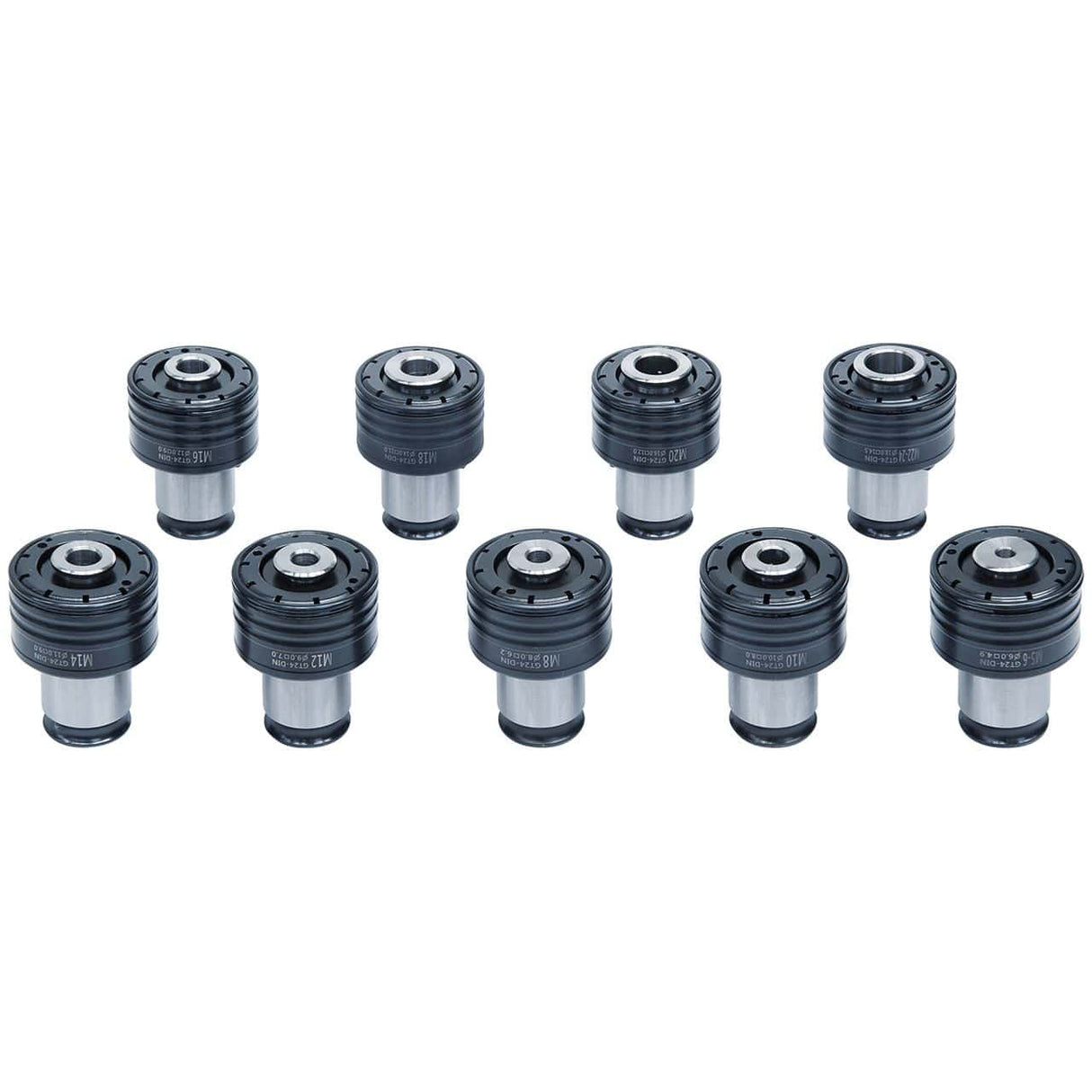

| DIN 376 Schnellspannfutter |
M5-6 / M8 / M10 / M12 / M14 / M16 / M18 / M20 / M22-24 |
| Motorleistung |
1200 W |
| Stromversorgung |
230 V |
| Gewicht |
ca. 34 kg |
| Max. Materialfestigkeit |
400 N/mm² |
Standardausstattung
Mikrosprühsystem
Spänegebläse
Touchscreen mit digitaler Tiefenanzeige
Schnellwechsel-Werkzeughalter
DIN-Schnellspannfutter
Elektromotor 1200 W / 230 V
90°-Winkelverstellung
Montageflansch
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen der TM 12 und der TM 24?
Die TM 12 schneidet Gewinde von M3 bis M12 mit einem 600-W-Motor und einer Drehzahl von 150–600 U/min – für Standardgewinde in Werkstätten, Instandhaltungsabteilungen und Tischlereien. Die TM 24 schneidet Gewinde von M5 bis M24 mit einem 1200-W-Motor und einer Drehzahl von 70–200 U/min – für Gewinde mit großem Durchmesser, die ein höheres Drehmoment erfordern. Die TM 24 ist langsamer, aber leistungsstärker. Die Wahl hängt vom maximalen Durchmesser der Gewindebohrungen ab: M12 deckt 90 % der Standardanwendungen ab, M24 ist für schwere Metallkonstruktionen erforderlich.
Was bedeutet BLO / R in der Bezeichnung und was beinhaltet es?
BLO steht für das Mikrosprühsystem (Blowing/Lubrication Oil) zur automatischen Kühlung und Schmierung beim Gewindeschneiden – minimaler Kühlmittelverbrauch im Vergleich zu herkömmlichen Sprühsystemen. R steht für die Blasvorrichtung (Blowing) zur Späneabfuhr. Die letzte Zahl (1100, 1500, 1200) gibt den Arbeitsradius des Gelenkarms in mm an.
Schützt das Schnellwechselfutter die Gewindebohrer vor Bruch?
Ja – die im DIN-Schnellwechselfutter integrierte Sicherheitskupplung greift ein, sobald das Drehmoment den eingestellten Wert überschreitet, und stoppt die Drehung, bevor der Gewindebohrer bricht. Das Eingriffsdrehmoment wird anhand des Gewindebohrerdurchmessers und des zu bearbeitenden Materials eingestellt. Diese Komponente minimiert das Bruchrisiko teurer Gewindebohrer aus robusten Materialien wie Edelstahl und hochfesten Stählen.
...
