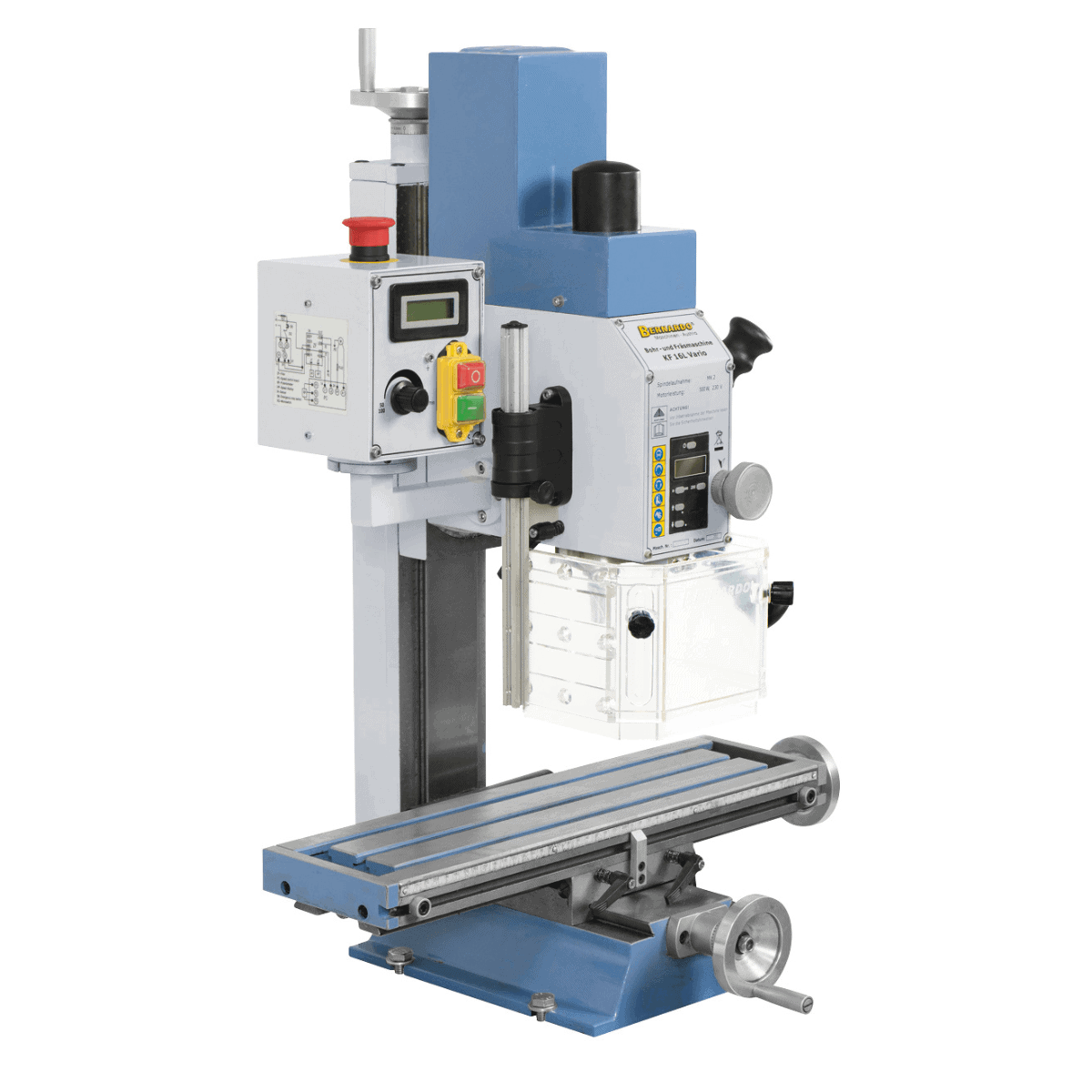

Bernardo KF 16 L Vario Bohr- und Fräsmaschine
Die Bernardo KF 16 L Vario ist eine vielseitige und kompakte Bohr- und Fräsmaschine, die speziell für kleine Werkstätten und Labore entwickelt wurde, die präzises Arbeiten auf engstem Raum erfordern. Dank ihres Gleichstrommotors bietet sie auch bei niedrigen Drehzahlen ein optimales Drehmoment, während die stufenlose Drehzahlregelung (50–2250 U/min) eine einfache Anpassung an Material und Anwendung ermöglicht.
Der Kreuztisch (500 x 140 mm) mit einem Verfahrweg von 365 x 140 mm gewährleistet präzises Bearbeiten. Der um ±90° neigbare Spindelkopf ermöglicht Anfasen, Eckfräsen und Schrägbohren, während die geschliffenen Zahnräder für einen ruhigen Lauf sorgen.
Ausgestattet mit einer digitalen Spindeldrehzahl- und Hubanzeige, einstellbarem Schutz und einem CE-konformen EMV-Filter ist die KF 16 L Vario die ideale Wahl für alle, die Kompaktheit, Zuverlässigkeit und Vielseitigkeit suchen.
Hauptmerkmale: Bohren in Stahl bis Ø 16 mm; Planfräsen bis 50 mm und Stirnfräsen bis 16 mm. 20 mm
Stufenlos einstellbare Drehzahl (50–2250 U/min) mit 2-stufigem Getriebe
Gleichstrommotor mit optimalem Drehmoment bei niedrigen Drehzahlen
Kopfneigung ±90° für Eck- und Fasenarbeiten
Kreuztisch 500 x 140 mm mit 365 x 140 mm Hub

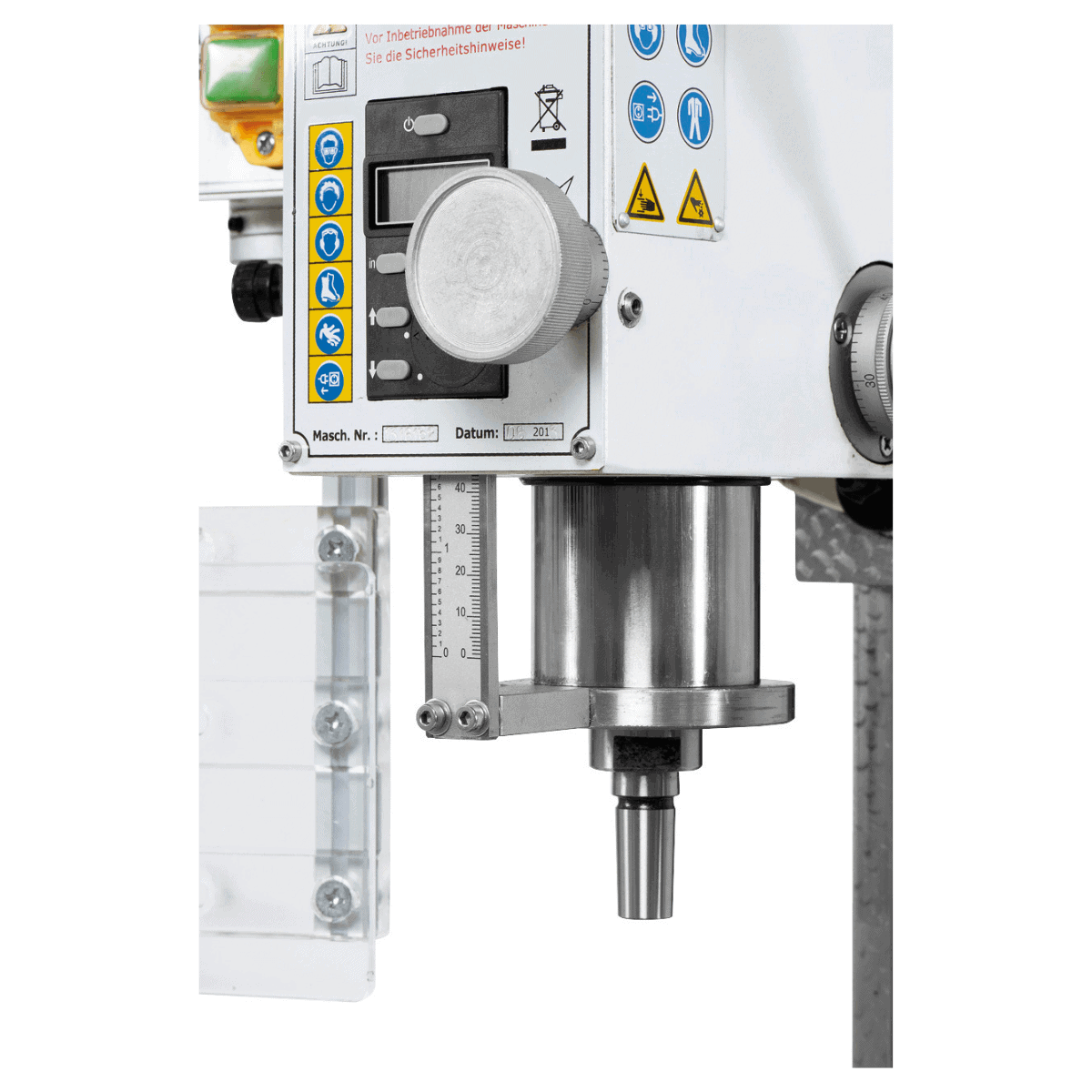

50 mm Spindelhub mit Feinvorschub per Handrad
Schwalbenschwanzführung in X-, Y- und Z-Richtung, einstellbar mit Keilleisten
Polierte Zahnräder für ruhigen und leisen Lauf
Höhenverstellbarer Schutz und CE-konformer EMV-Filter
Graugusskonstruktion für geringe Vibrationen
Leichtgewicht (65 kg) und kompakte Abmessungen
Technische Daten des Tisches Daten:
| Spezifikation |
Wert |
| Bohrkapazität in Stahl |
16 mm |
| Planfräskapazität |
50 mm |
| Schaftfräskapazität |
20 mm |
| Abstand Spindel-Stütze |
170 mm |
| Abstand Spindel-Tisch |
275 mm |
| Hub Spindel |
50 mm |
| Spindeldrehzahl (stufenlos) |
50 – 1125 / 100 – 2250 U/min |
| Spindelaufnahme |
MT 2 |
| Tischabmessungen |
500 x 140 mm |
| Tischverfahrweg (X / Y) |
365 / 140 mm |
| Kopfneigung |
-90° bis +90° |
| Höhenverstellung Kopf |
200 mm |
| T-Nut-Abmessungen |
10 mm |
| Motorleistung S1 100 % |
0,50 kW / 230 V |
| Motorleistung S6 40 % |
0,80 kW / 230 V |
| Maschinenabmessungen (L x B x H)* |
610 x 500 x 820 mm |
| Gewicht |
ca. 65 kg |

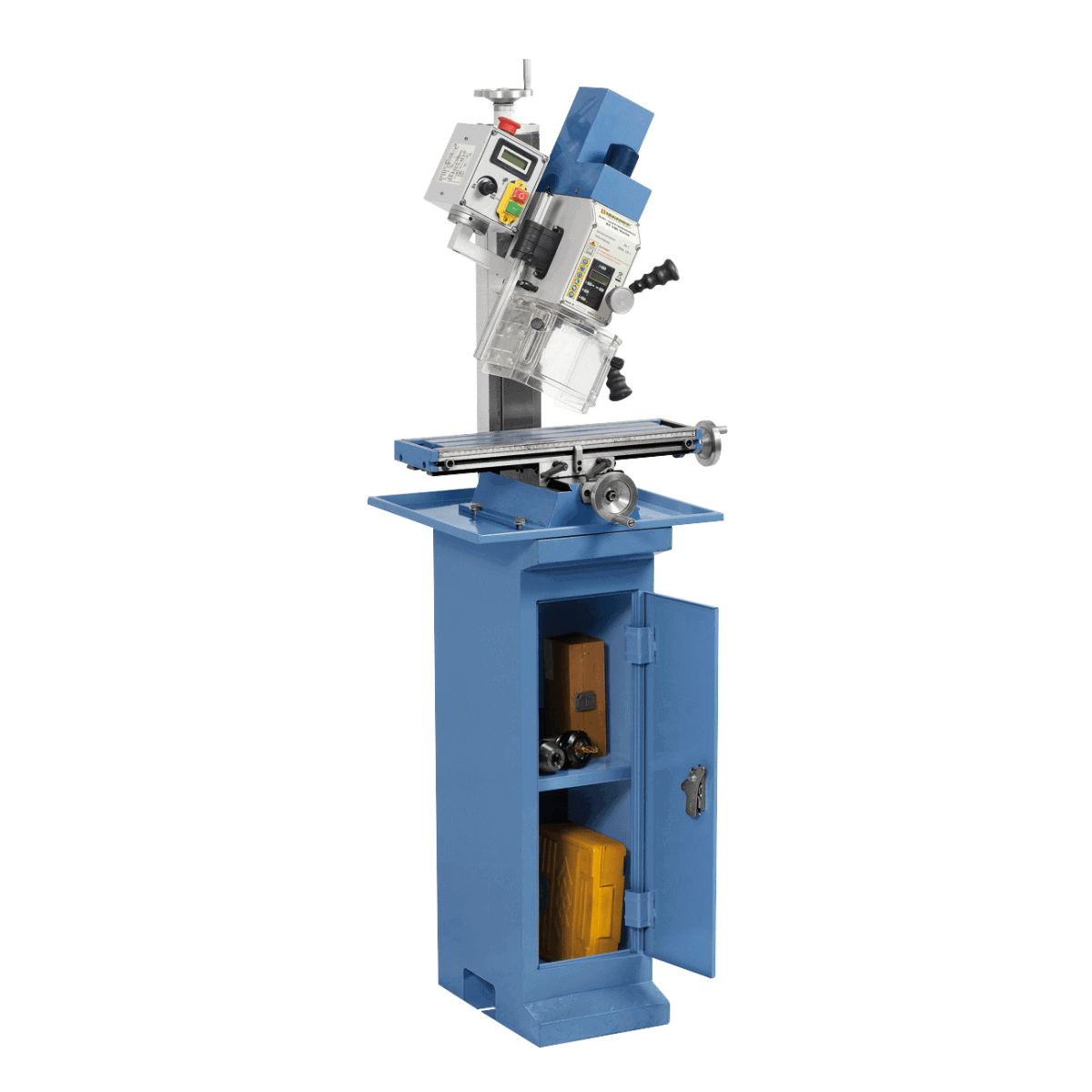

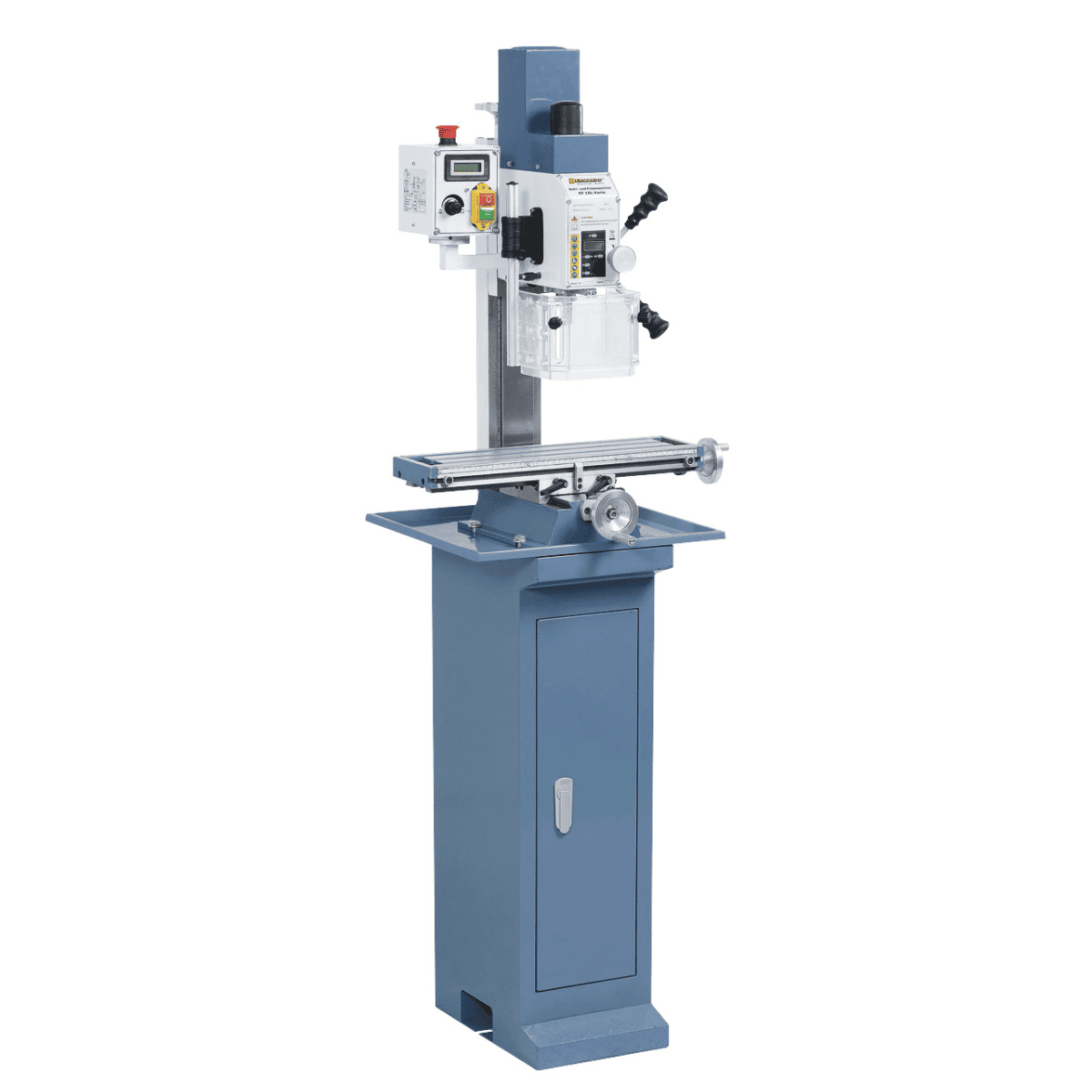

| * ohne Untergestell |
|
Lieferumfang:
M10 Zugstange

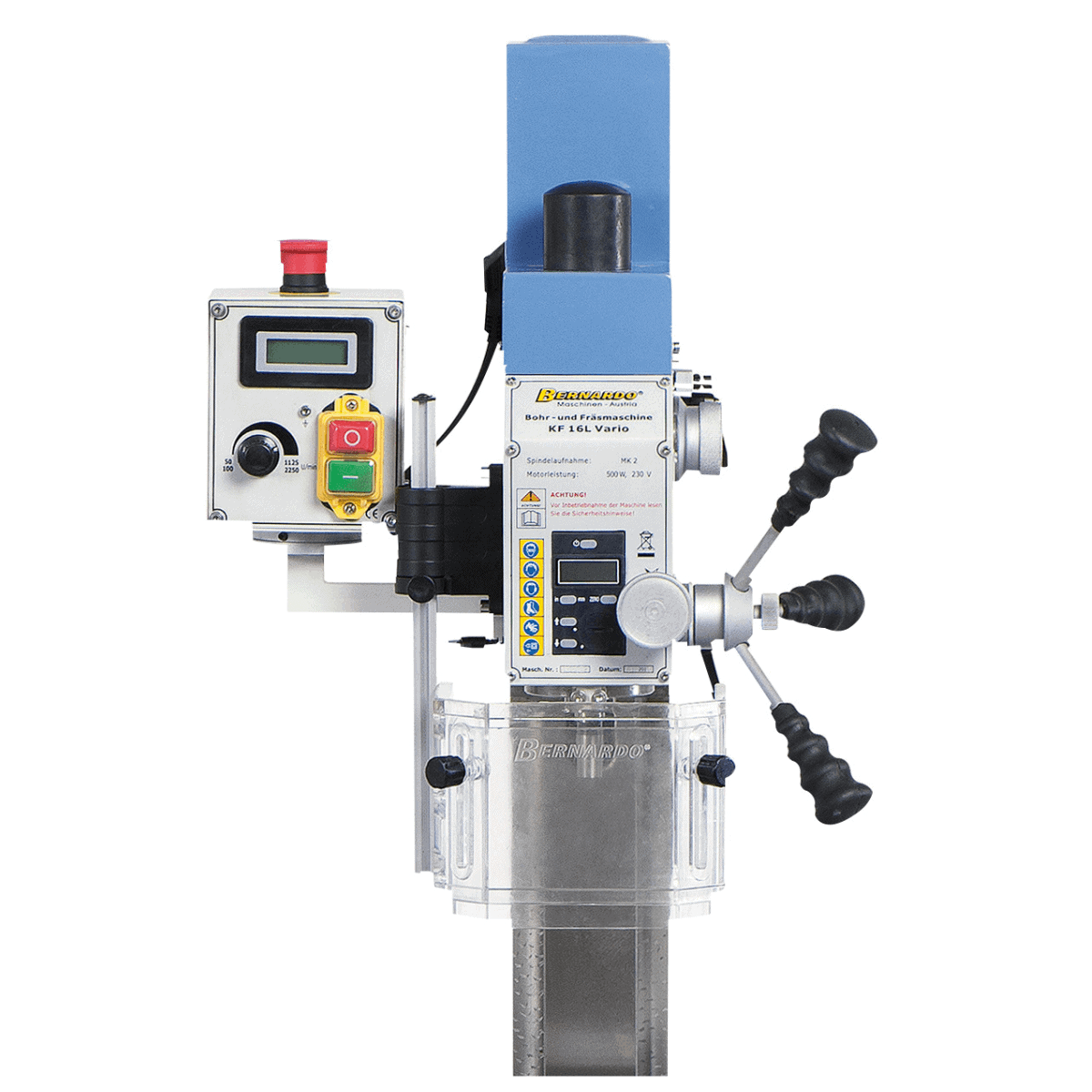

Digitaler Spindelweganzeiger
Digitaler Drehzahlmesser
MT 2 / B16 Spindel
CE-konformer EMV-Filter
Höhenverstellbare Schutzhaube
Werkzeugsatz
Logistik
Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch ist verfügbar.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Bohrmaschine und einer Bohr-Fräsmaschine?
Die Bohrmaschine verfügt nur über eine vertikale Spindelbewegung und einen Drehtisch – sie eignet sich ausschließlich zum Bohren. Die Bohr-Fräsmaschine (Serie KF) ist zusätzlich mit Schwalbenschwanzführungen in X- und Y-Richtung ausgestattet, die es ermöglichen, das Werkstück während der Bearbeitung in zwei Richtungen zu bewegen. Dies erlaubt Planfräsen, Ausbohren und Mehrfachbohren ohne Umpositionierung des Werkstücks. Die Steifigkeit des Graugusses der Serie KF ist entscheidend für die Aufnahme der seitlichen Fräskräfte, die eine Standard-Bohrmaschine nicht bewältigen kann.
Welche Fräser werden für den Kegel MT3/MT4 verwendet?
Die Morsekonusaufnahme MT3 oder MT4 der KF-Serie ist geeignet für: Fräser mit Kegelschaft (mit direkter Untersetzung in der Spindel), Fräserhalter mit Kegelschaft und ER32/ER40-Spannzangen für Fräser mit Zylinderschaft. Die Untersetzung MT3→B16 dient zur Montage eines selbstspannenden Bohrfutters für Standardbohrer. Zum Planfräsen werden Fräsköpfe mit entsprechendem Kegelschaft verwendet. Prüfen Sie vor jedem Werkzeug die maximal zulässige Umfangsdrehzahl.
Funktioniert das Vario-Antriebssystem im laufenden Betrieb?
Ja. Das Vario-Antriebssystem regelt die Drehzahl stufenlos über einen mechanischen Variator, ohne die Maschine anzuhalten oder die Riemen zu bewegen – drehen Sie einfach den Drehknopf während des Betriebs. Der Wechsel von langsamem Bohren in hartem Stahl zu schnellem Fräsen in Aluminium dauert nur 3 Sekunden, im Vergleich zu 2–3 Minuten Ausfallzeit bei einem herkömmlichen Riemenantrieb.
Sind Ersatzteile und Service verfügbar?
Original Bernardo Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
Wie viel Platz benötige ich in meiner Werkstatt?
Die Fräsmaschinen der KF-Serie benötigen weniger Platz als die Werkstattfräsmaschinen der BFM/WFM-Serie. Planen Sie auf beiden Seiten des Tisches einen Freiraum ein, der dem Längsverfahrweg plus 60 cm für sicheres Arbeiten entspricht. Die genauen Abmessungen für Ihr spezifisches Modell erhalten Sie auf Anfrage bei Krollit.
