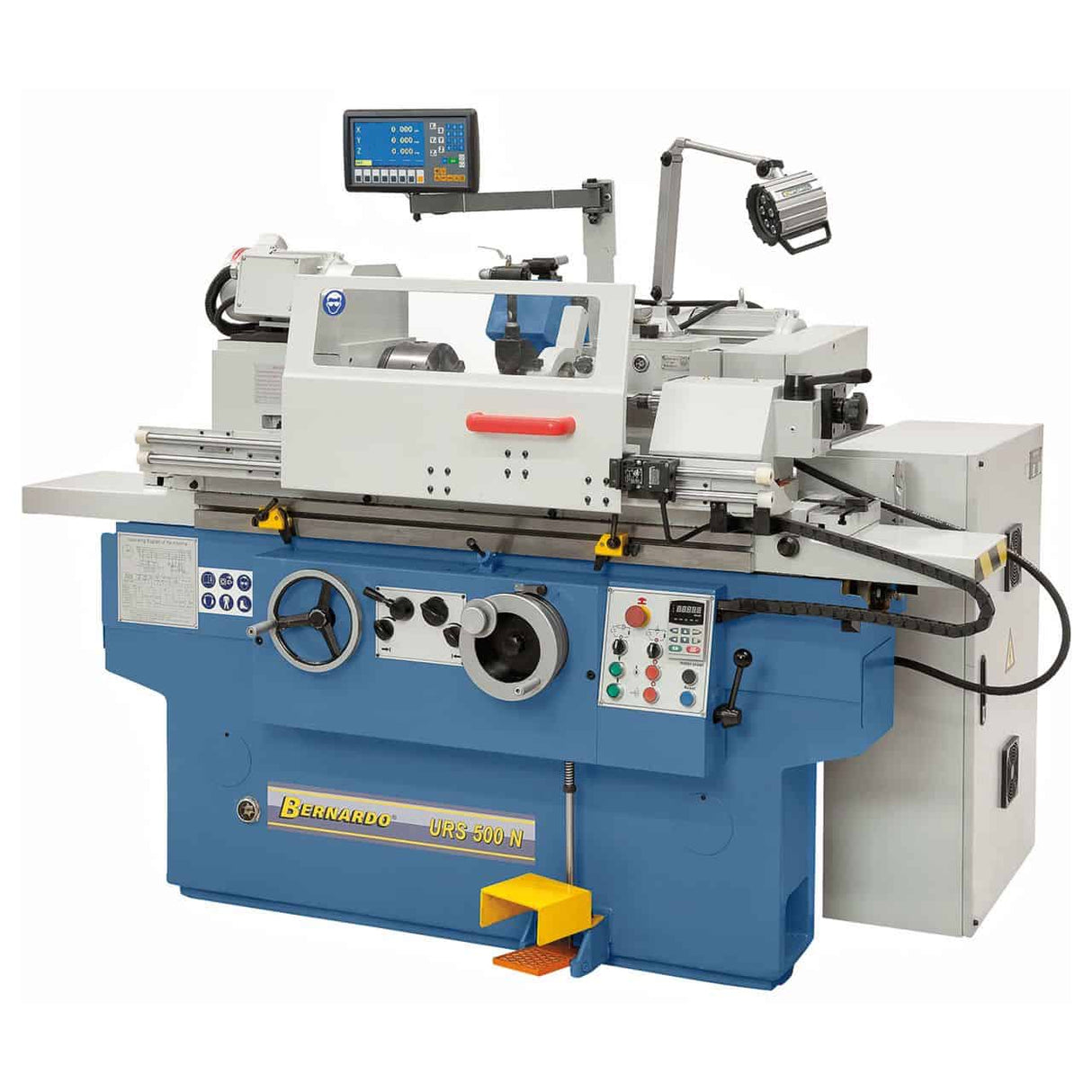

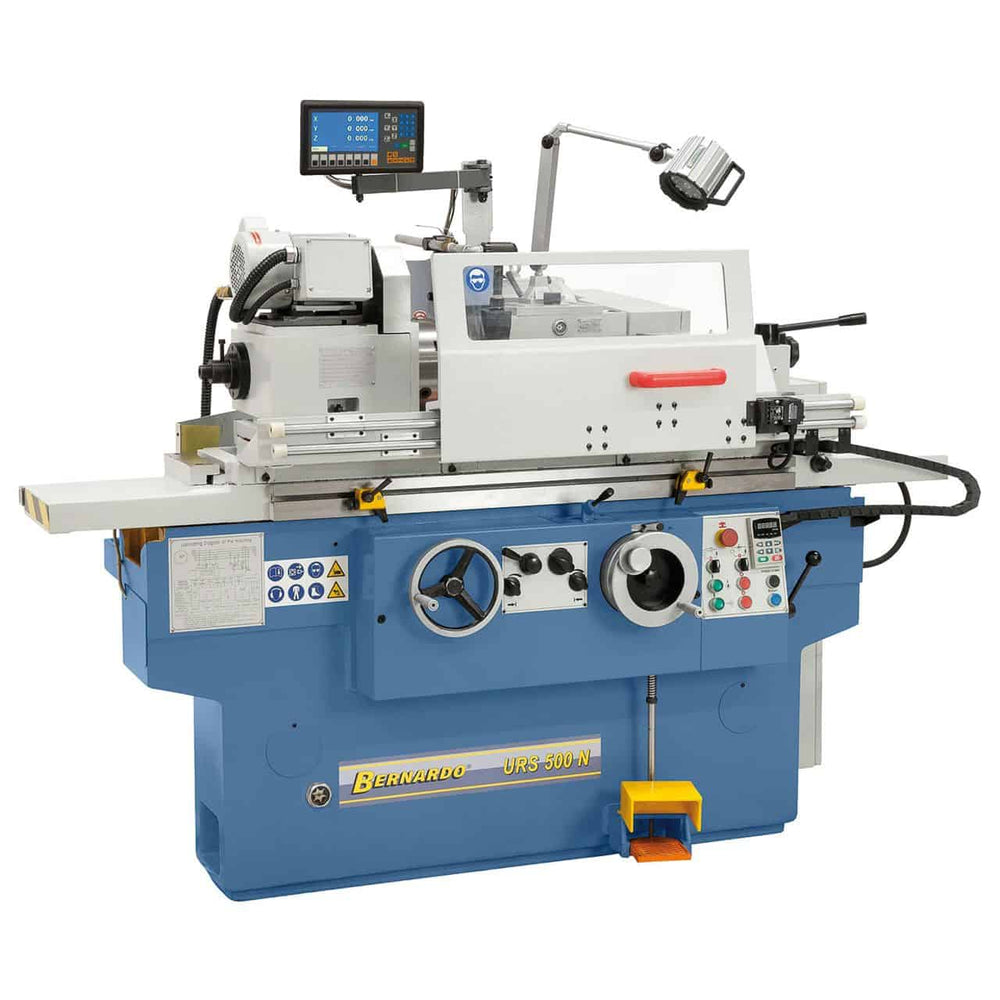

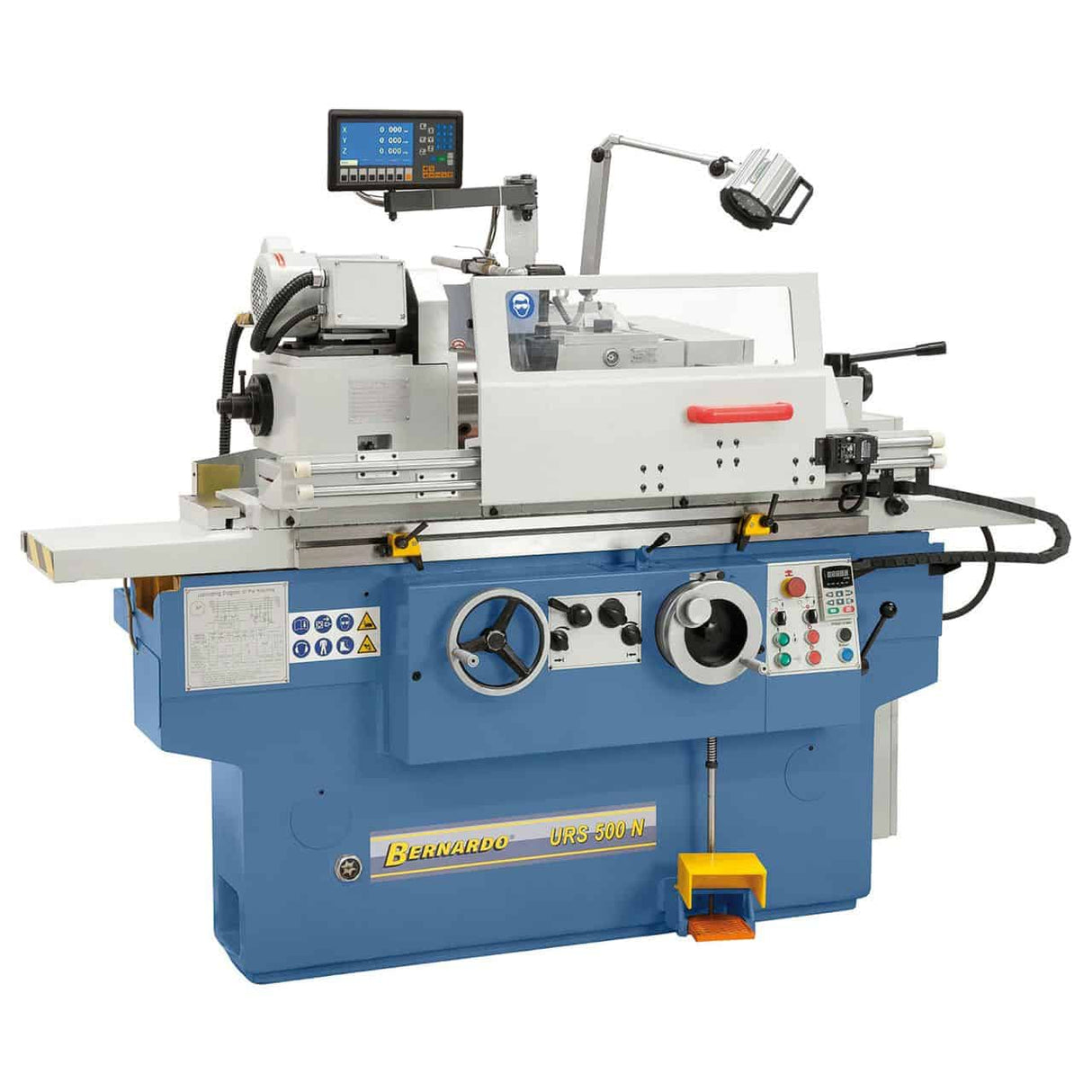

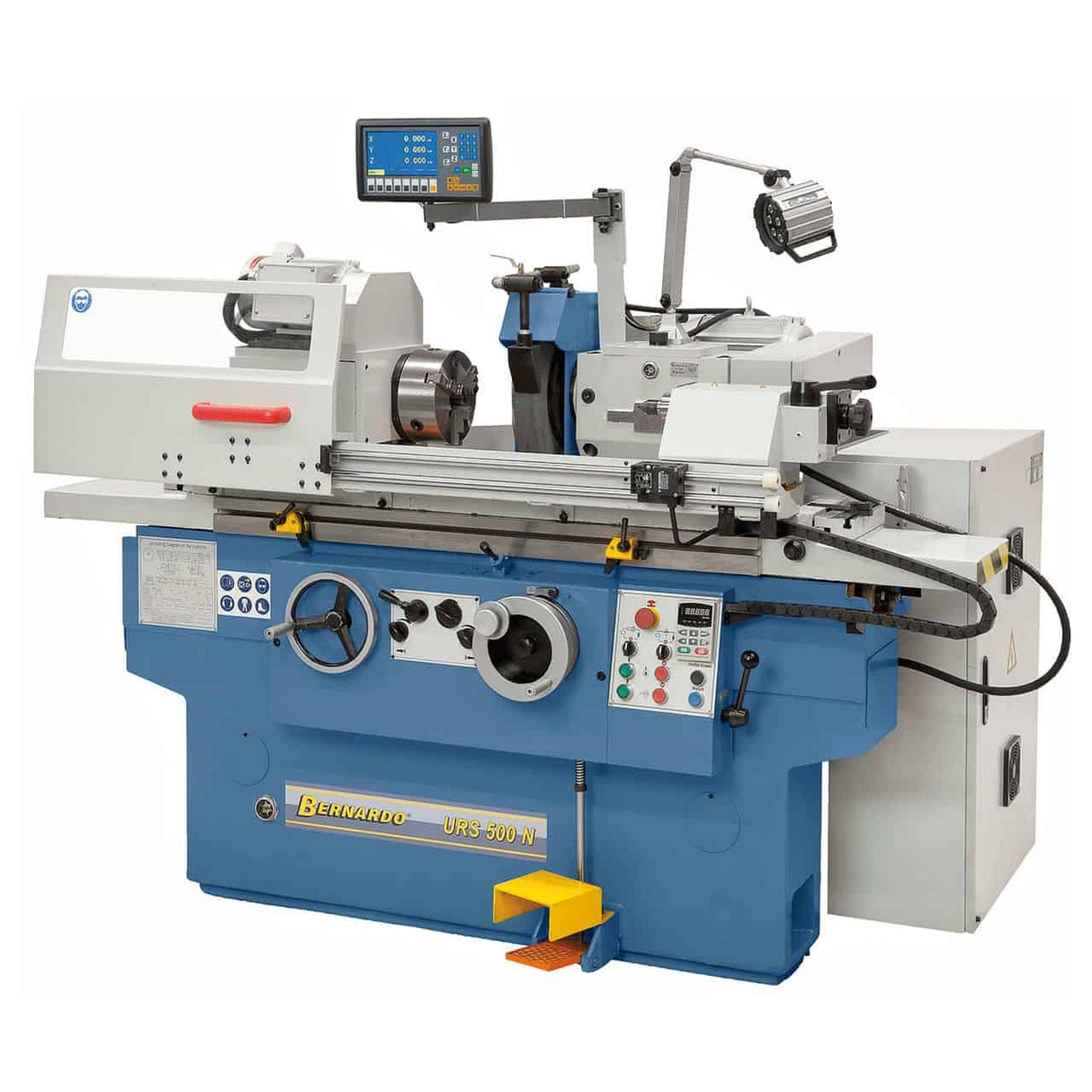

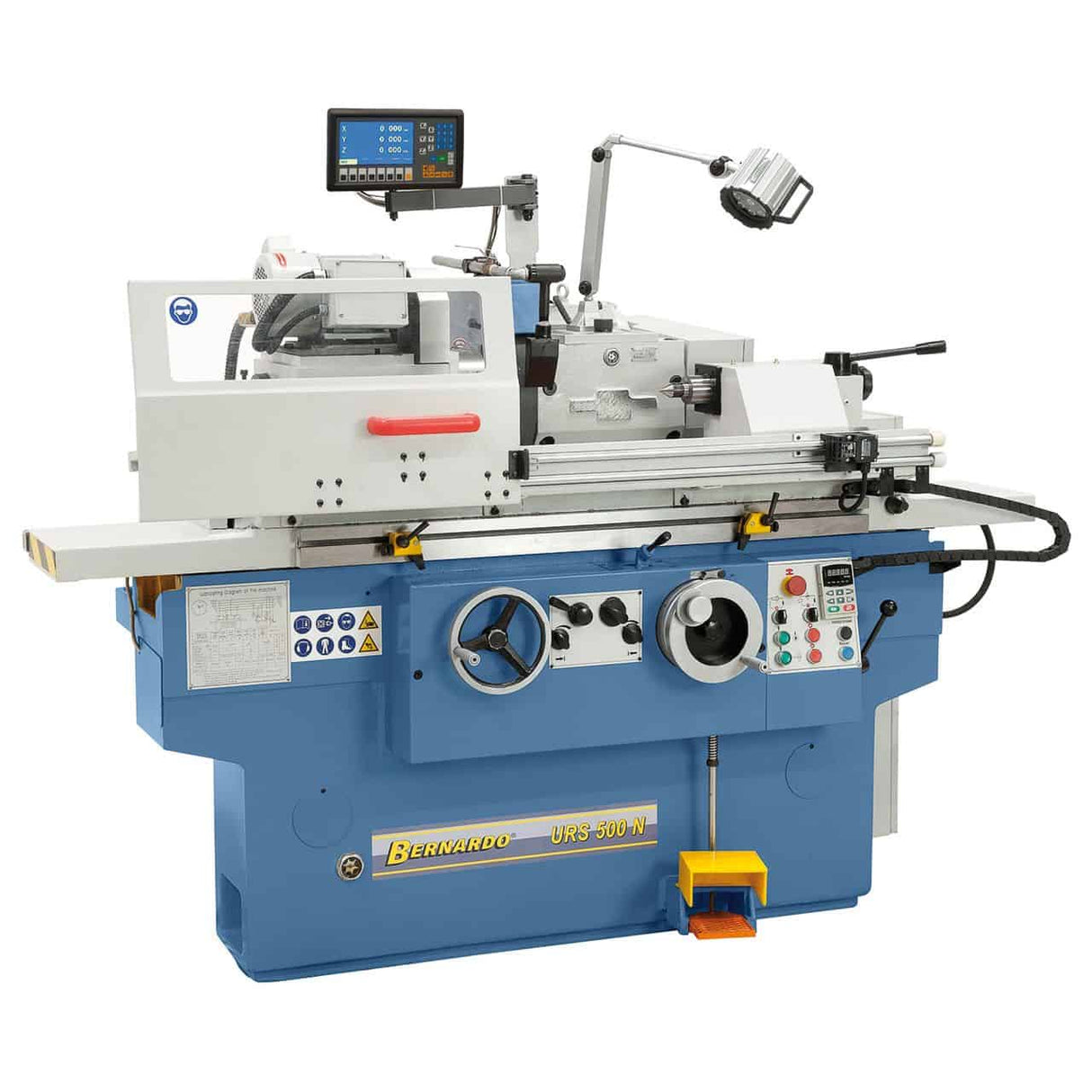

Bernardo URS 500 N Universal-Rundschleifmaschine

Bernardo URS 500 N Universal-Rundschleifmaschine

Die Bernardo URS 500 N ist eine Präzisionsmaschine für das Außen- und Innenschleifen von Werkstücken bis zu 500 mm Länge und 200 mm Durchmesser. Ausgestattet mit Längs- und Querführungen in Kombination mit V- und Flachführungen gewährleistet sie einen ruhigen Lauf und höchste Präzision. Die Hauptspindel ist hydrodynamisch gelagert: Der Ölfilm verhindert den direkten Kontakt mit den Lagern, minimiert Vibrationen und erhöht die Lebensdauer. Der Tisch lässt sich für die Kegelbearbeitung von +3° bis -9° neigen und verfügt über einen manuellen oder hydraulischen Vorschub mit stufenloser Drehzahlregelung (0,1–4 m/min). Die Außenschleifscheibe mit 400 mm Durchmesser arbeitet mit 1670 U/min, die Innenschleifscheibe erreicht 20.000 U/min. Dank ihrer robusten Konstruktion, der dicken Verstärkungen und der ausgewuchteten Komponenten garantiert die URS 500 N thermische Stabilität, hohe Produktivität und exzellente Schleifergebnisse.

---

Hauptmerkmale:
Außenschleifen Ø 8–200 mm und Innenschleifen Ø 13–100 mm
Spitzenabstand 500 mm, Spitzenhöhe 135 mm
Hydrodynamische Hauptspindel mit Ölfilm zur Vibrationsdämpfung

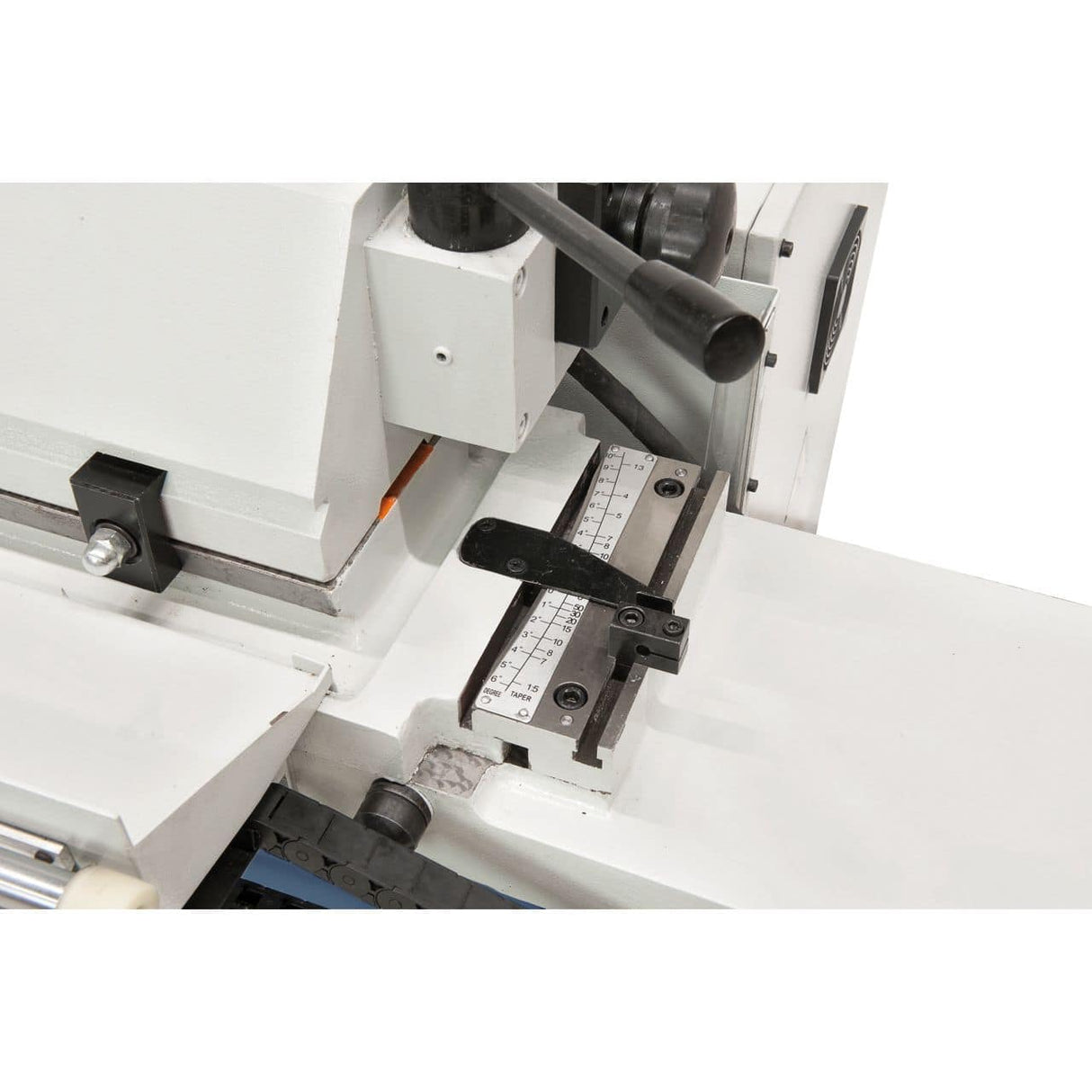

Tischneigung von +3° bis -9° für Kegelbearbeitung
Manueller oder hydraulischer Längsvorschub, einstellbar 0,1–4 m/min
Innenschleifen bis 20.000 U/min, Außenschleifen mit Ø 400 mm Schleifscheibe bei 1670 U/min
Schleifkopfneigung ±30°, Schleifscheibenhub 200 mm
2-Achsen-Digitalanzeige ES-12 H im Lieferumfang enthalten

---

---

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.

Technische Daten Spezifikationen

Spezifikation	Wert
Marke	Bernardo
Modell	URS 500 N
Spitzenabstand	500 mm
Spitzenhöhe	135 mm
Außenschleifdurchmesser	8 – 200 mm
Maximales Werkstückgewicht	60 kg
Innenschleifdurchmesser	13 – 100 mm
Maximale Innenschleiftiefe	125 mm
Tischneigung	+3° bis -9°
Maximaler Längsverfahrweg des Tisches	600 mm
Tischvorschub	0,1 – 4 m/min
Manueller Tischvorschub	6 mm/Umdrehung
Werkstückspindel Drehzahl	25 – 220 U/min (einstellbar)
Spindelaufnahme für Werkstück	MT 4
Spindelneigung	90°
Außenschleifscheibe	Ø 400 x 50 x 203 mm
Drehzahl der Außenschleifscheibe	1670 U/min
Drehzahl der Innenschleifscheibe	20.000 U/min
Schleifkopf Neigung	±30°
Schleifkopfhub	200 mm
Skalenablesung	0,005 mm
Reitstock	MT 4, 35 mm Hub
Motorleistung Schleifscheibe	4,0 kW
Spindelmotorleistung	0,75 kW
Maschinenabmessungen (B x T x H)	2150 x 1450 x 1700 mm
Gewicht	2170 kg

Standardausstattung

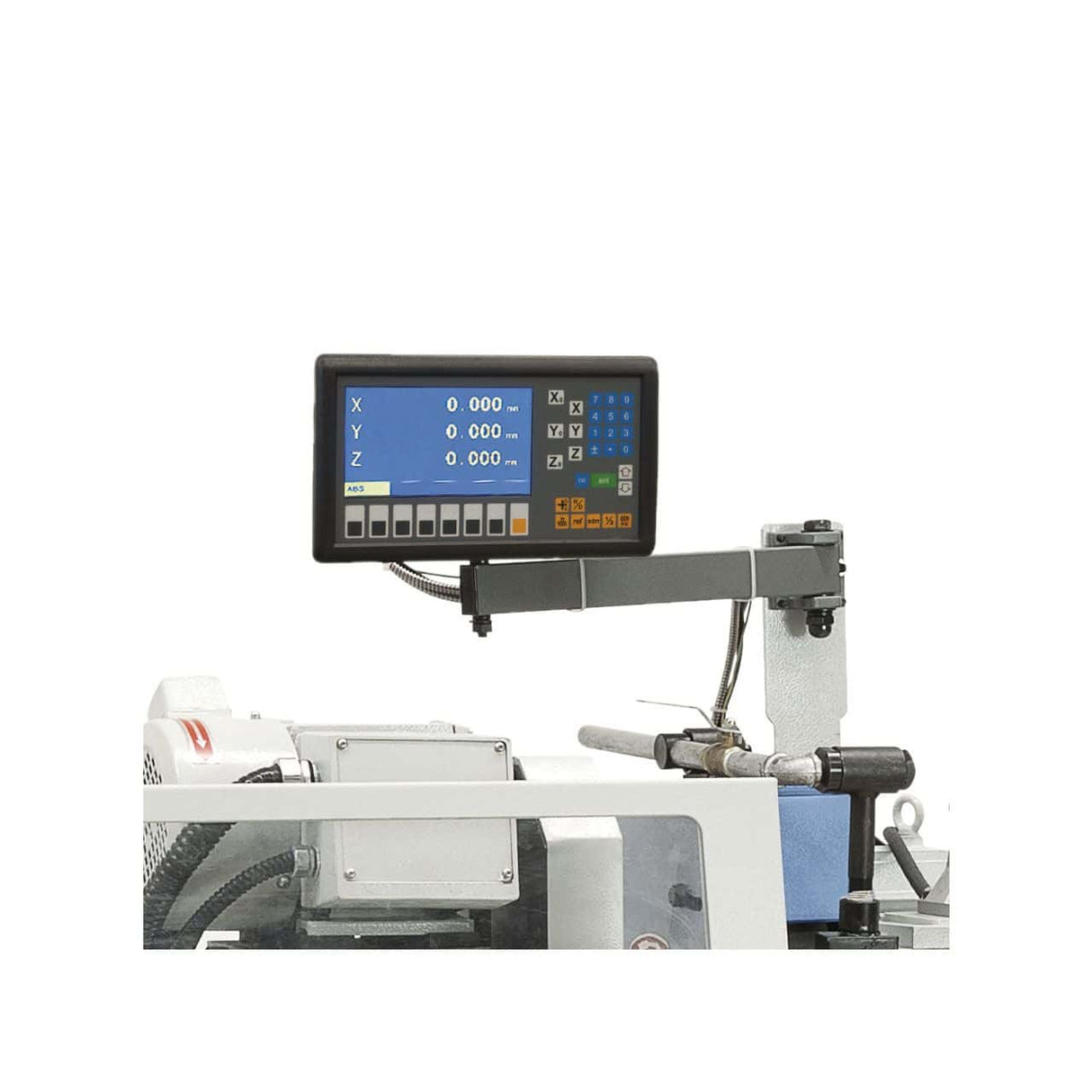

ES-12 H 2-Achsen-Digitalanzeige
Schleifscheibe Ø 400 mm
Schleifscheibenflansch

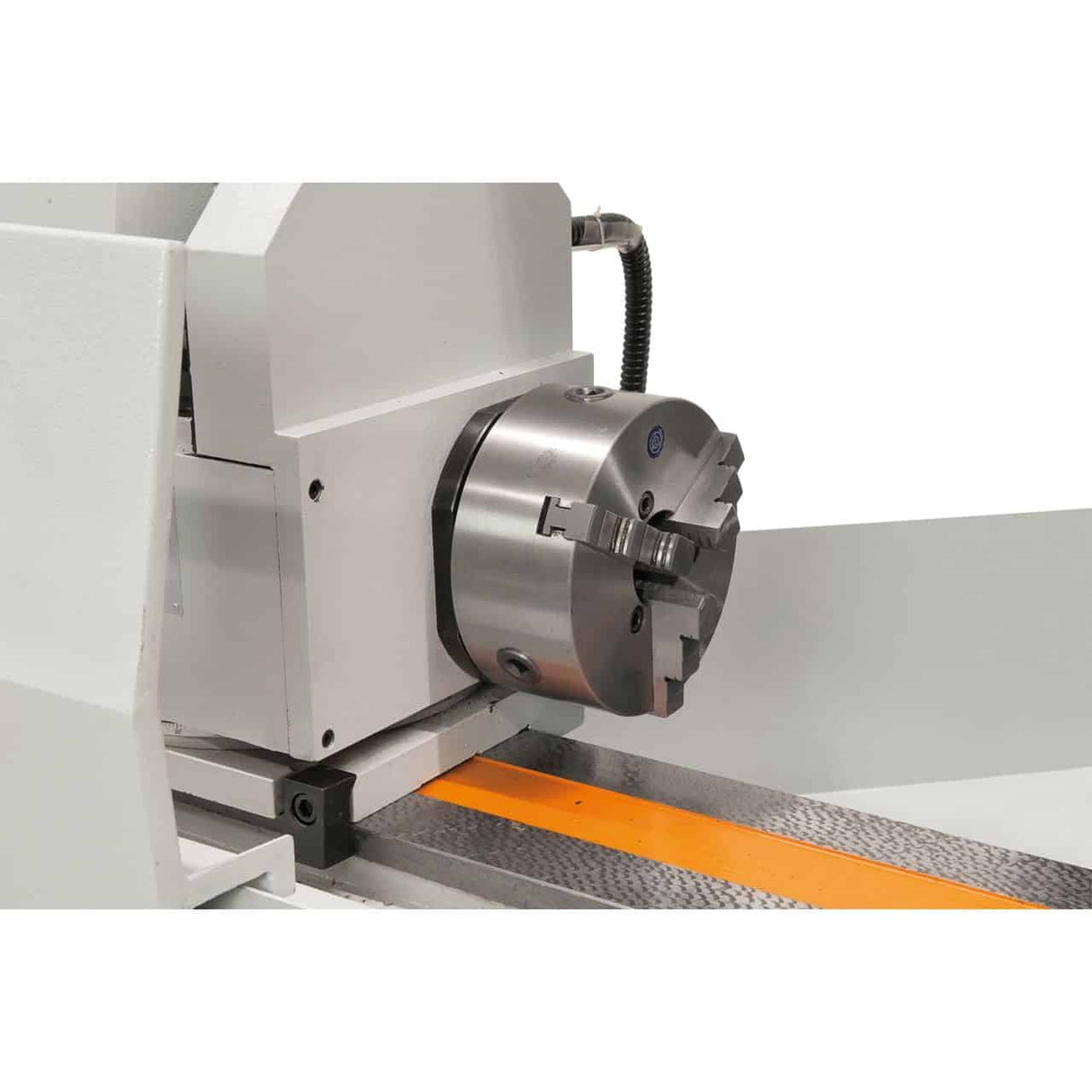

3-Backen-Selbstzentrierfutter Ø 200 mm
Frequenzumrichter
Feste und bewegliche Lünette
Innenschleifvorrichtung
LED-Arbeitsleuchte
Auswuchtständer und -welle
2 Reitstöcke
Kühlsystem mit Spritzschutz
Abrichtwerkzeug
Werkstückhalter
Servicewerkzeuge

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Was ist eine hydrodynamische Spindel und warum ist sie wichtig?

Die hydrodynamische Spindel lagert die Spindel auf einem Ölfilm anstatt auf Wälzlagern. Dadurch werden Mikrovibrationen, die sich als Wellen auf die geschliffene Oberfläche übertragen, eliminiert. Dies gewährleistet Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,2–0,4 µm. Sie ist der Standard für industrielle Präzisionsschleifmaschinen – Versionen mit Wälzlagern sind zwar günstiger, erreichen aber nicht dieselben Toleranzen.

Worin besteht der Unterschied zwischen der URS 500 N und der URS 800/1000/1500/2000/3000 N?

Alle URS N-Modelle basieren auf demselben Konstruktionsprinzip (hydrodynamische Spindel, ±30° schwenkbarer Schleifkopf, Innenschleifen). Sie unterscheiden sich im Spitzenabstand: URS 500 N (500 mm), URS 800 N (800 mm), URS 1000 N (1000 mm), URS 1500 N (1500 mm) usw. Die Wahl hängt von der maximalen Länge der zu schleifenden Werkstücke ab.

Welches Kühlmittel sollte ich verwenden?

Zum Rundschleifen: 3–5 %ige wasserlösliche Ölemulsion für Standardstahl; reines Schleiföl für hochfeste Werkzeugstähle; Trockenschneiden für Gusseisen (erzeugt natürlichen Graphit als Schmierstoff). Die Bernardo Rundschleifmaschine verfügt über ein integriertes Kühlsystem.

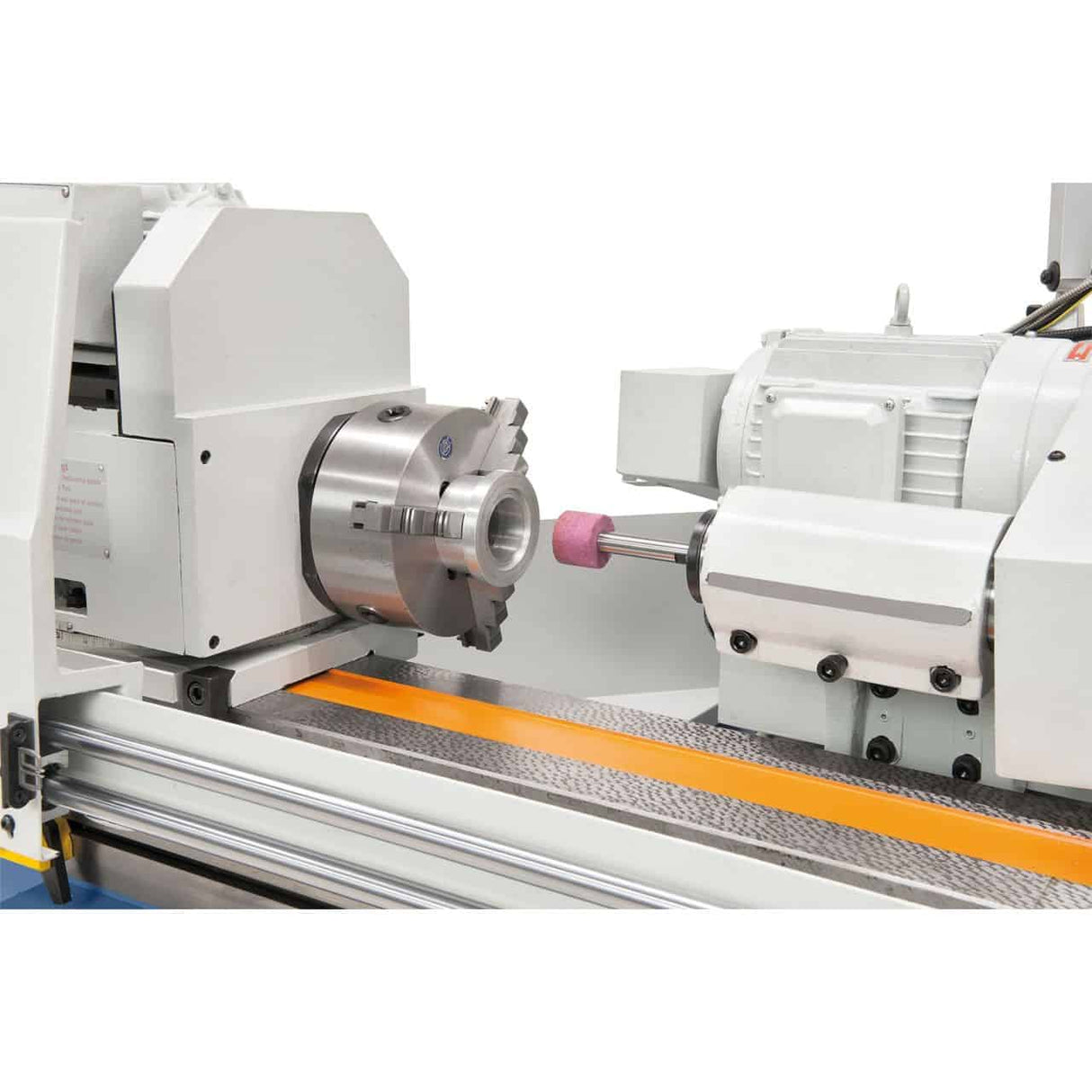

Ist Innenschleifen mit der Bernardo Rundschleifmaschine möglich?

Ja. Der Schleifkopf der Bernardo Rundschleifmaschine ermöglicht auch Innenschleifen mit einer Hochgeschwindigkeitsspindel. Die Drehzahl und den minimalen Durchmesser für das Innenschleifen entnehmen Sie bitte der technischen Tabelle.

Sind Ersatzteile erhältlich?

Original-Ersatzteile sind innerhalb von 3–5 Werktagen versandfertig. Kundensupport auf Italienisch ist verfügbar.
