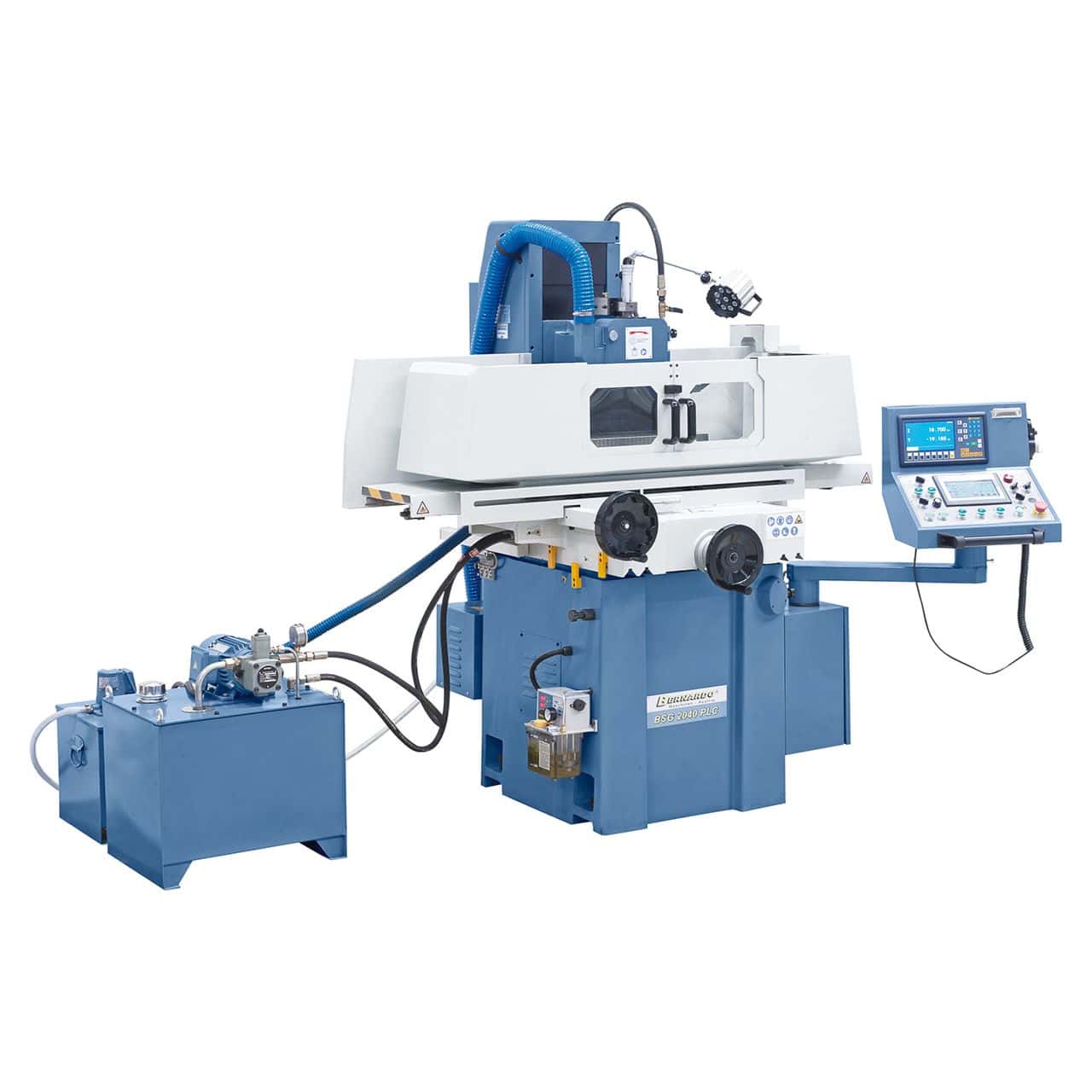

Bernardo BSG 2040 PLC-Flachschleifmaschine

Bernardo BSG 2040 PLC Flachschleifmaschine

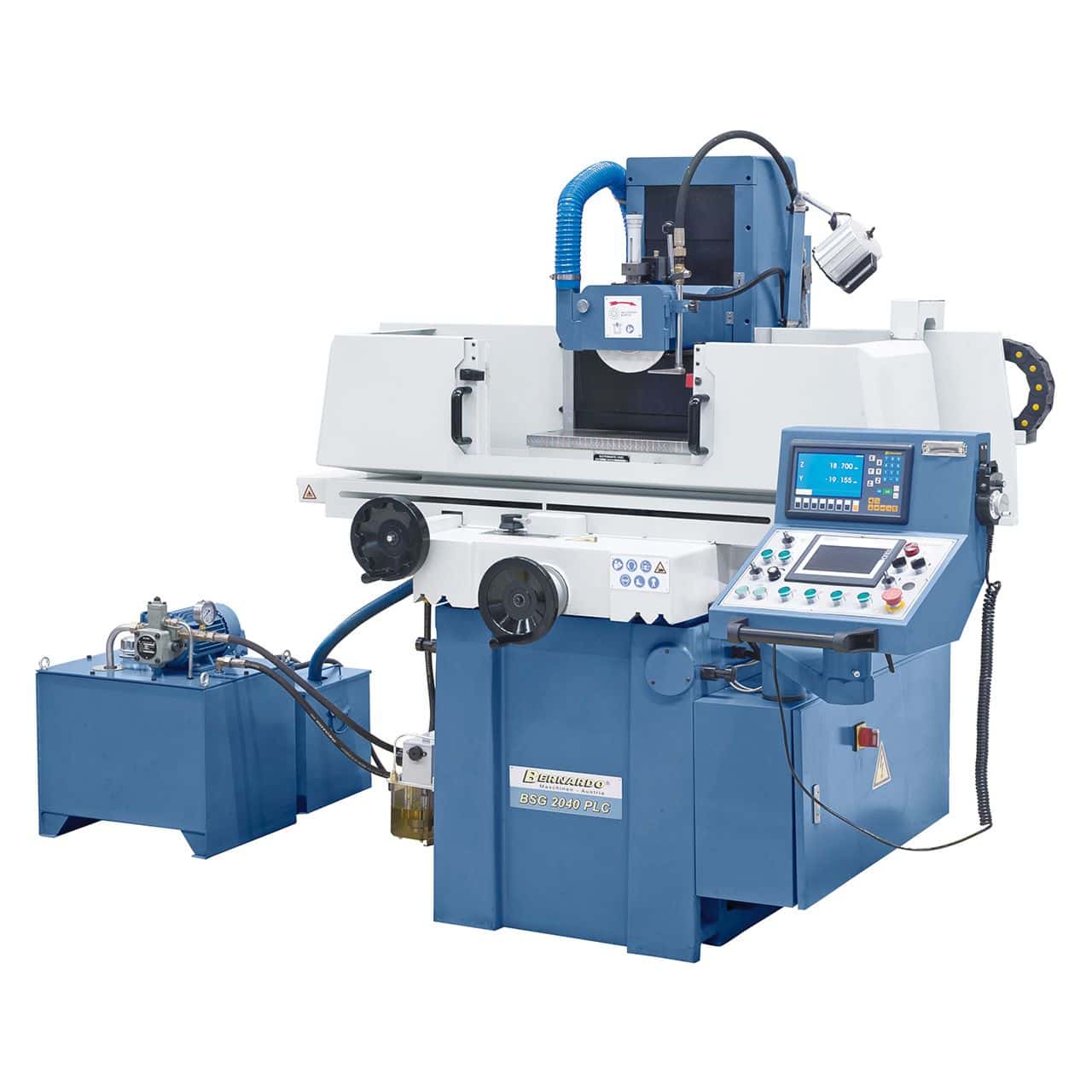

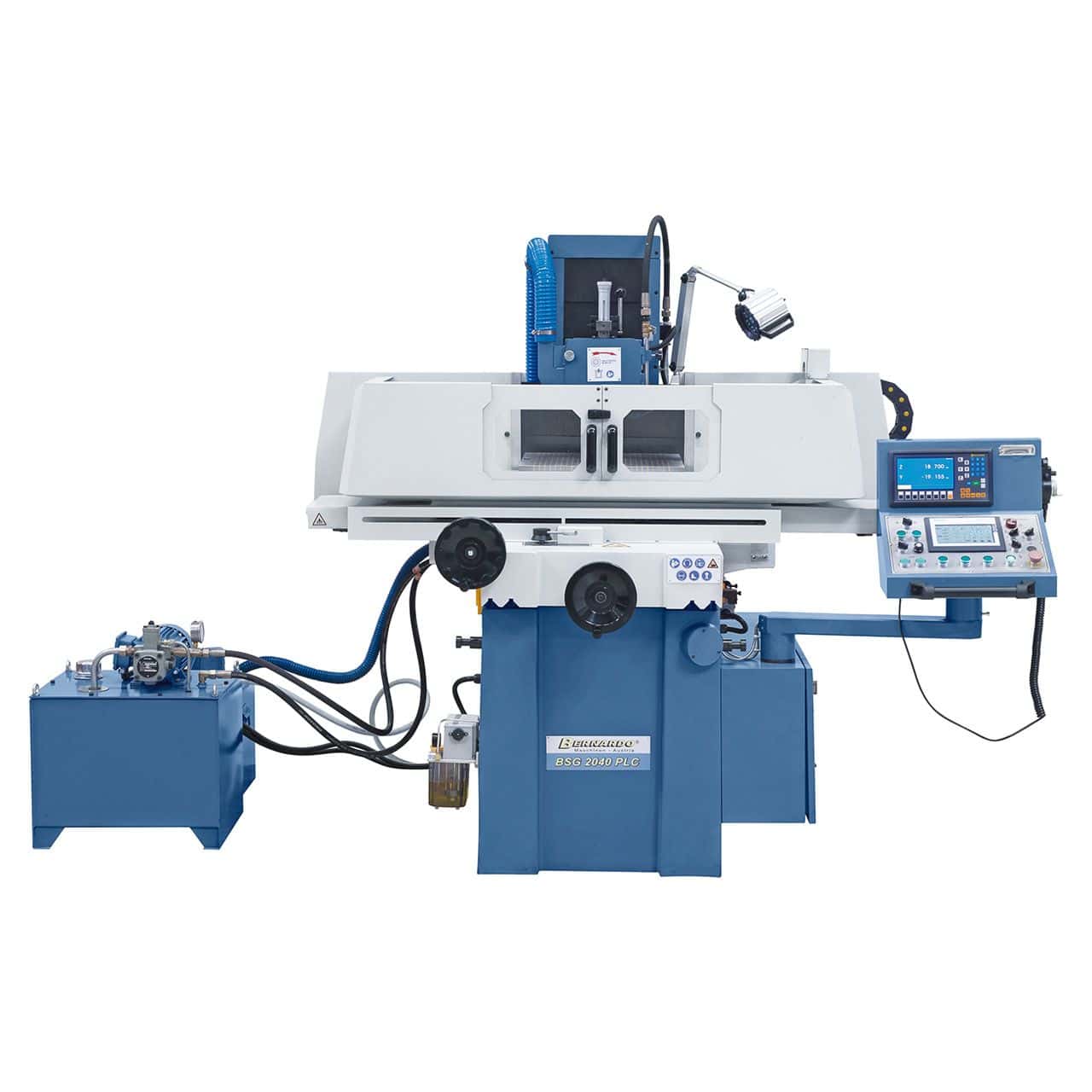

Die Bernardo BSG 2040 PLC ist eine professionelle Flachschleifmaschine mit einer Siemens SPS-Steuerung mit Touchscreen, die die intuitive Programmierung einfacher, wiederholbarer Schleifzyklen ermöglicht. Das fortschrittliche Hydrauliksystem mit separater Einheit und Wärmetauscher gewährleistet auch unter hoher Belastung einen ruhigen Tischlauf und reduziert Vibrationen und thermische Verformungen. Der 200 x 500 mm Tisch mit einem Längsverfahrweg von bis zu 560 mm und einem Querverfahrweg von bis zu 240 mm ermöglicht die Bearbeitung von Werkstücken mit einem Gewicht von bis zu 180 kg mit Magnetplatte. Der Vertikalvorschub ist servounterstützt und digital mit einer Auflösung von bis zu 0,005 mm. Inklusive 2-Achsen-Digitalanzeige, 200 x 460 mm Magnetplatte, Ø 200 mm Schleifscheibe, zentralem Kühl- und Schmiersystem. Eine robuste Maschine (1640 kg), die Automatisierung und Präzision vereint – ideal für mechanische Werkstätten und Produktionsabteilungen.

---

Hauptmerkmale:

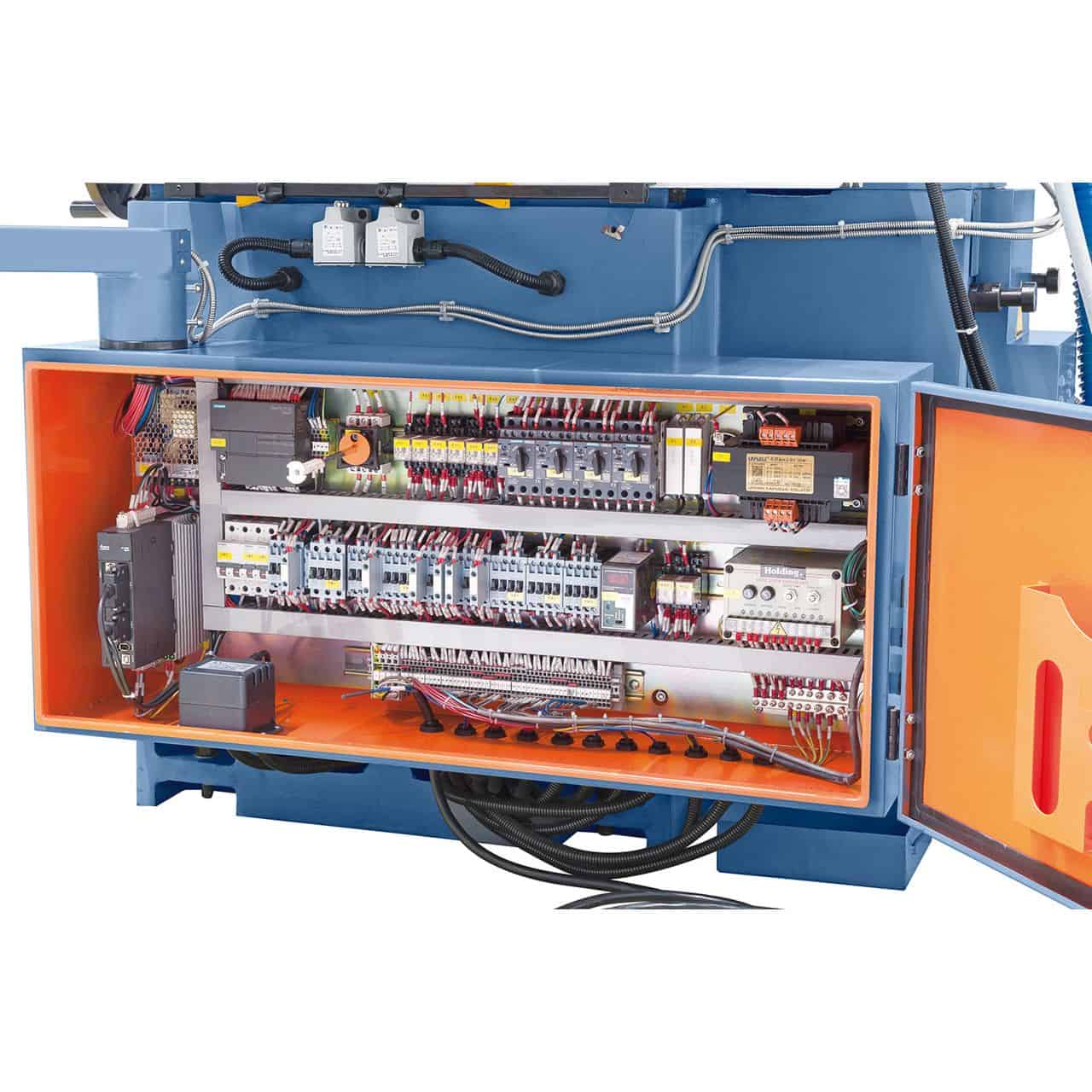

Flachschleifmaschine mit Siemens SPS-Steuerung und Touchscreen
Tischgröße 200 x 500 mm, Längsverfahrweg 560 mm, Querverfahrweg 240 mm
Arbeitskapazität bis zu 180 kg mit Magnetplatte
Automatischer, servounterstützter Vertikalvorschub (0,005 – 0,05 mm)
Elektromagnetplatte 200 x 460 mm im Lieferumfang enthalten
Schleifscheibe Ø 200 mm, Drehzahl 2850 U/min

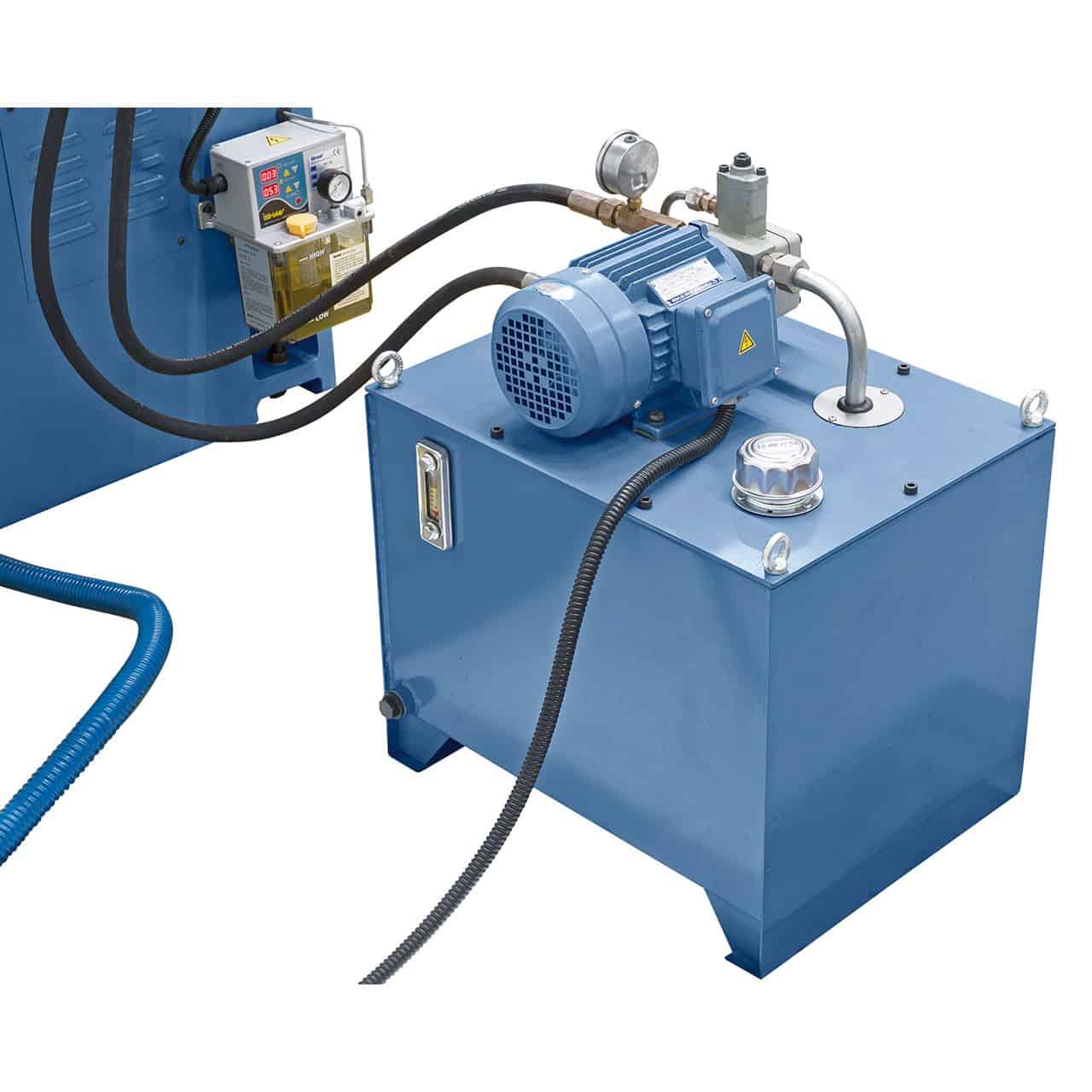

Hydrauliksystem mit separater Einheit und Wärmetauscher
Professionelle Gusseisenkonstruktion für Stabilität und Präzision

---

---

Logistik

Lieferung nach Bernardo: 5–9 Werktage (7 Tage in den Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Technische Daten Techniken

Angeben	Wert
Marke	Bernardo
Modell	BSG 2040 SPS
Tischabmessungen	200 x 500 mm
Nr. Breite der T-Nuten	1 / 14 mm
Magnetplatte	200 x 460 mm
Max. Längsverfahrweg	560 mm
Max. Querverfahrweg	240 mm
Max. Spindel-Tisch-Abstand	450 mm
Max. Werkstückgewicht (mit Platte)	180 kg
Schleifscheibe	Ø 200 x 20 x 31,75 mm
Hydraulische Tischgeschwindigkeit	7 – 25 m/min
Automatischer Quervorschub	0,5 – 8 mm/Hub
Schnell-Quervorschub	990 mm/min
Automatischer Vertikalvorschub	0,005 – 0,05 mm
Schnell-Vertikalvorschub Vorschub	480 mm/min
Leistung des Schleifscheibenmotors	2,2 kW
Spindeldrehzahl	2850 U/min
Leistung der Hydraulikpumpe	0,75 kW
Leistung des Vertikalvorschubs	0,5 kW
Maschinenabmessungen (B x T x H)	2160 x 1650 x 1840 mm
Gewicht	ca. 1640 kg

Standardausstattung

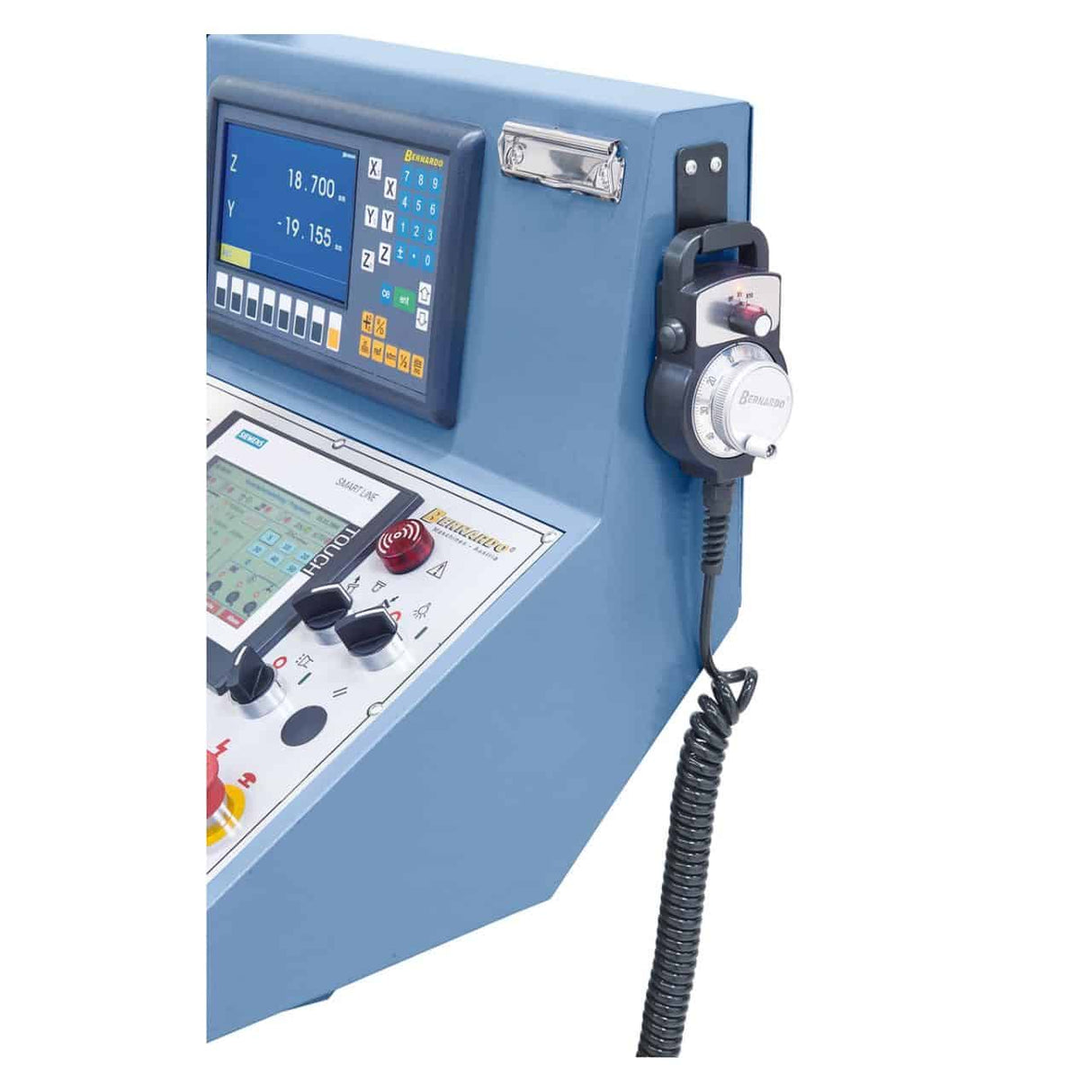

ES-12 H 2-Achsen-Digitalanzeige mit LCD

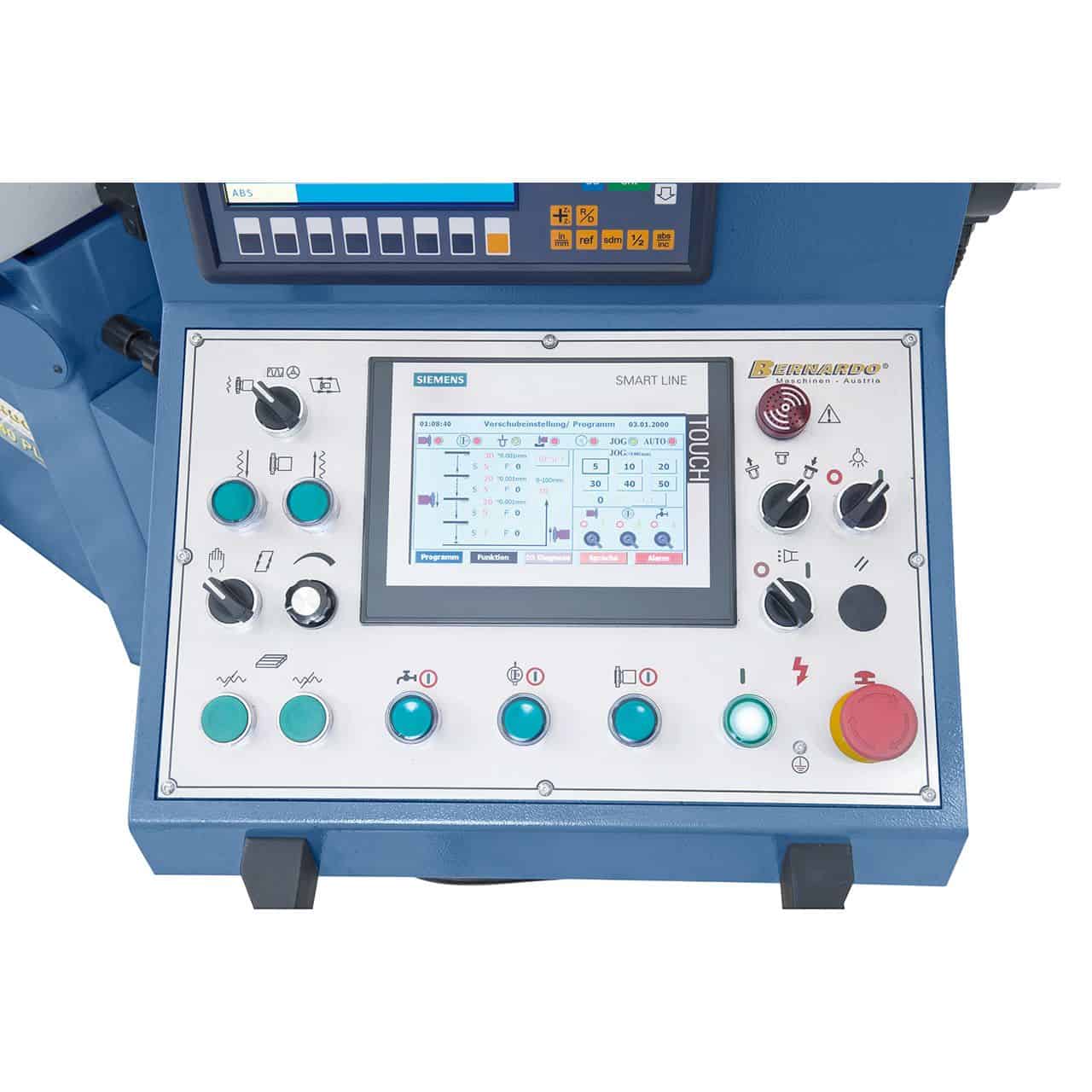

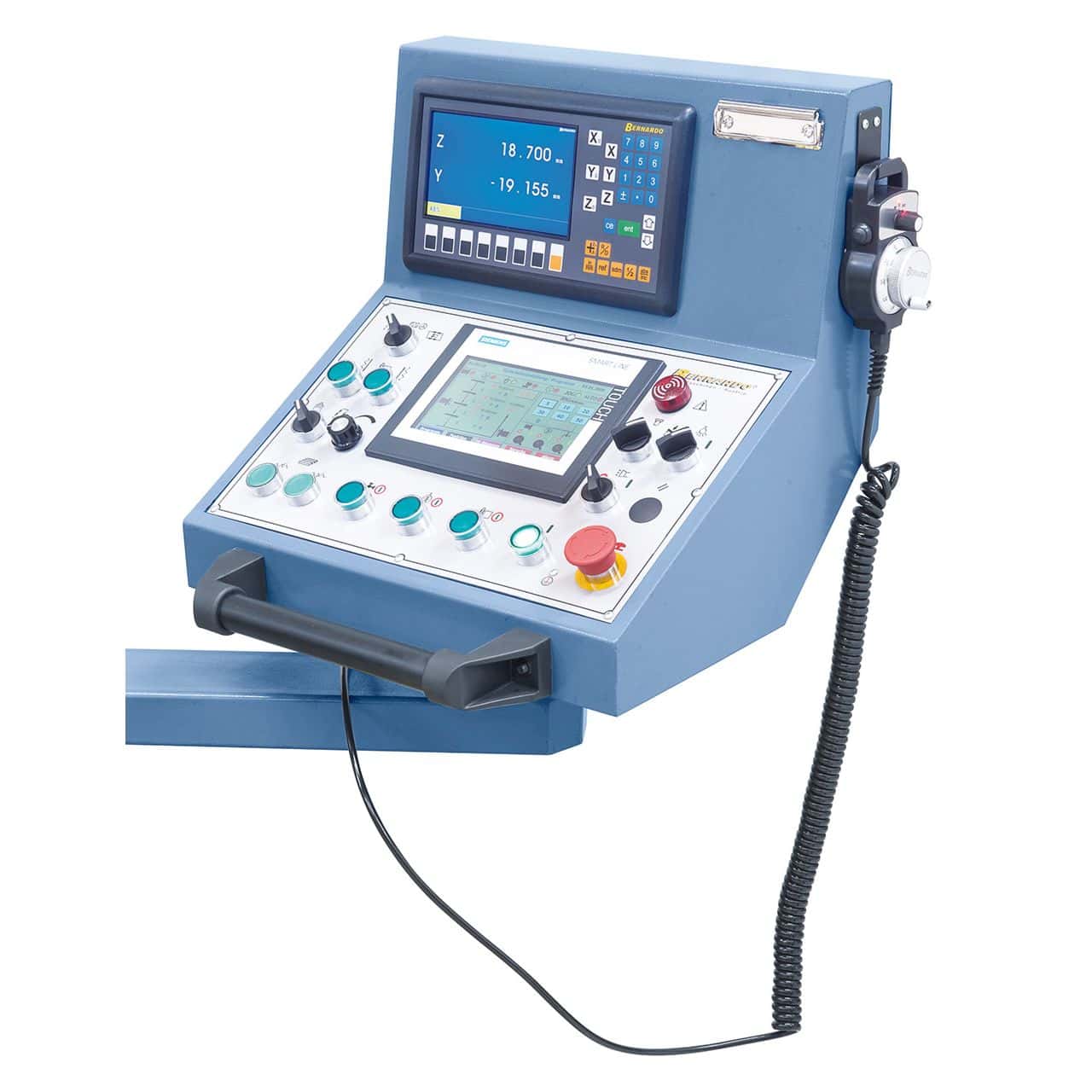

Siemens SMART-Panel IE V3 mit Touchscreen

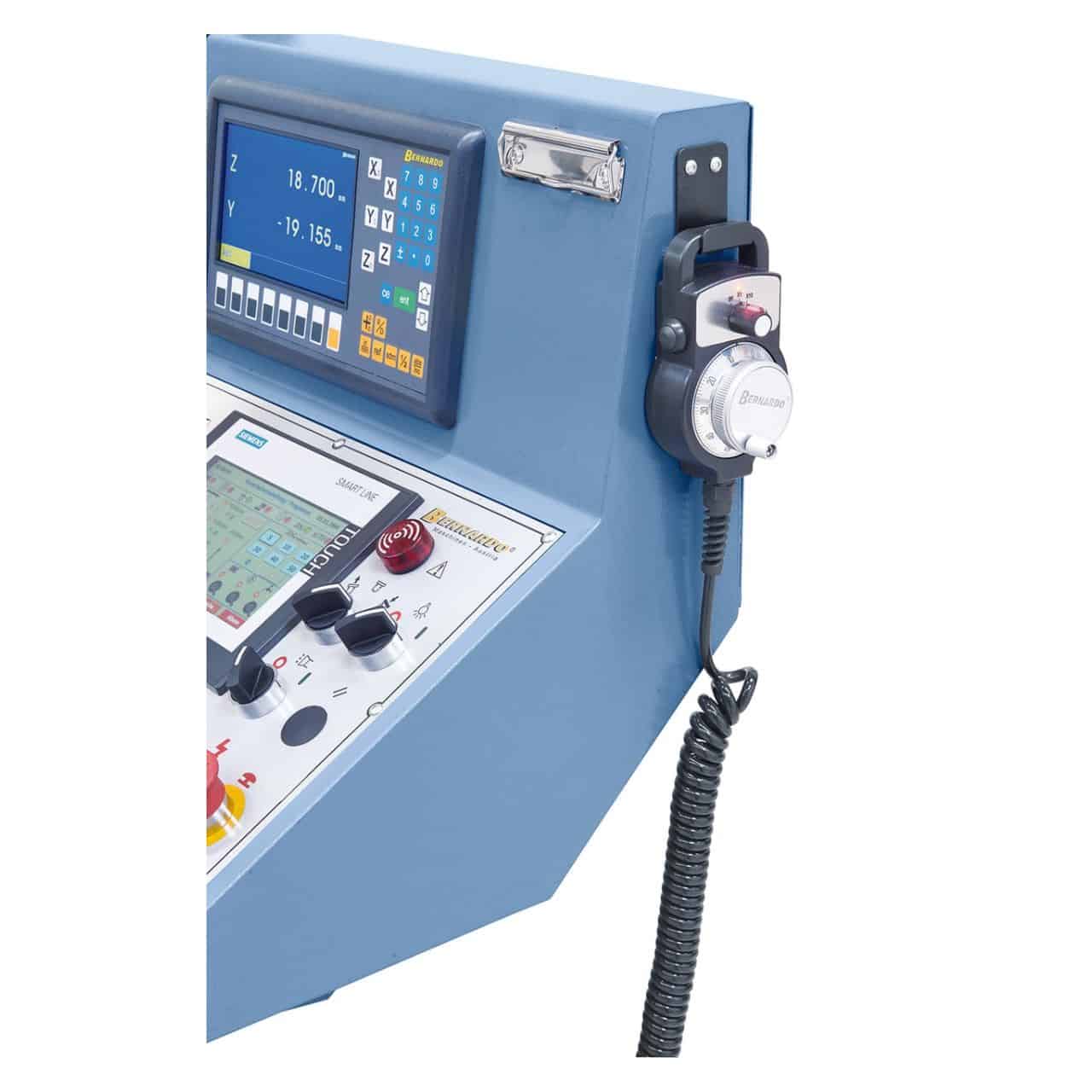

Elektronisches Handrad

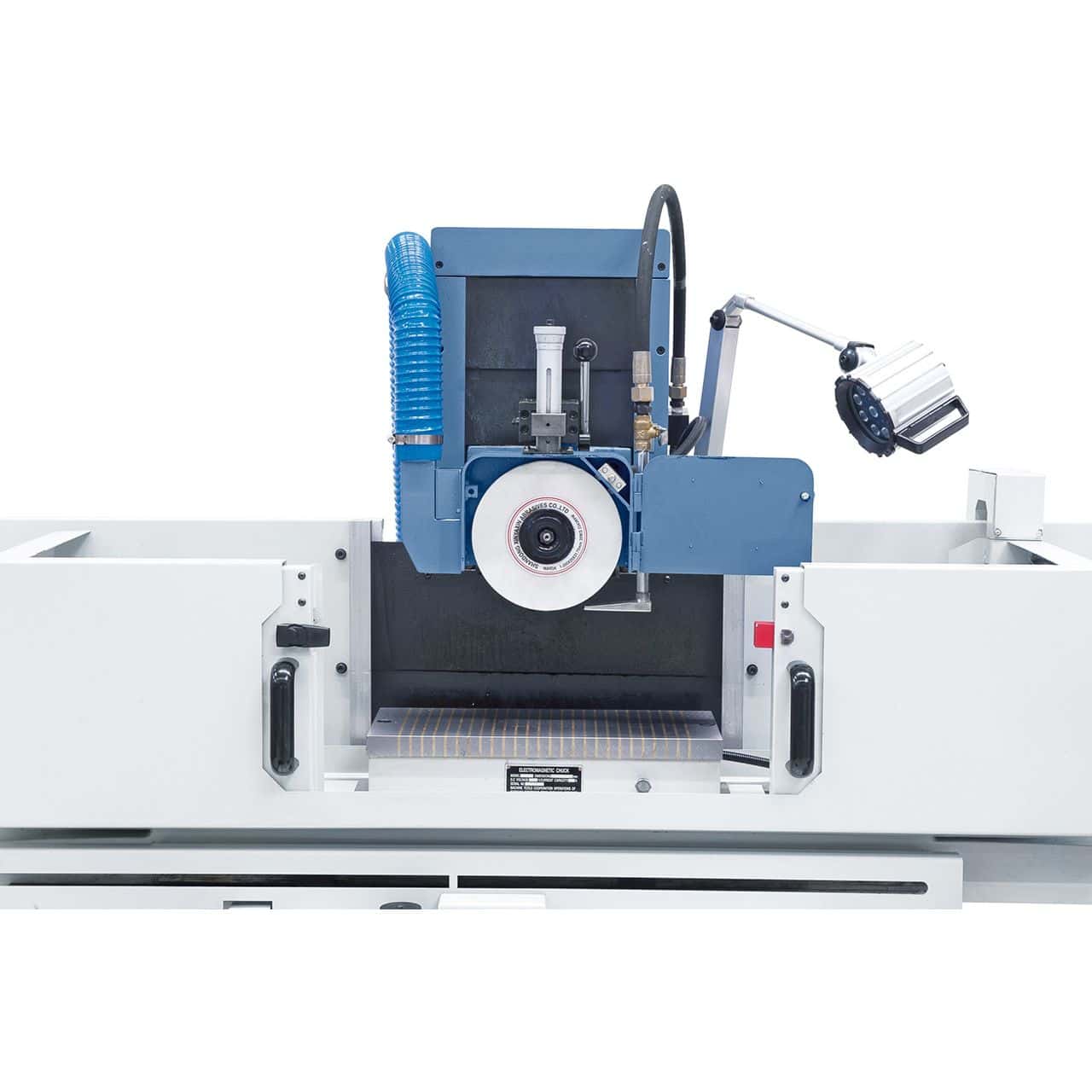

Elektromagnetische Schleifscheibe 200 x 460 mm

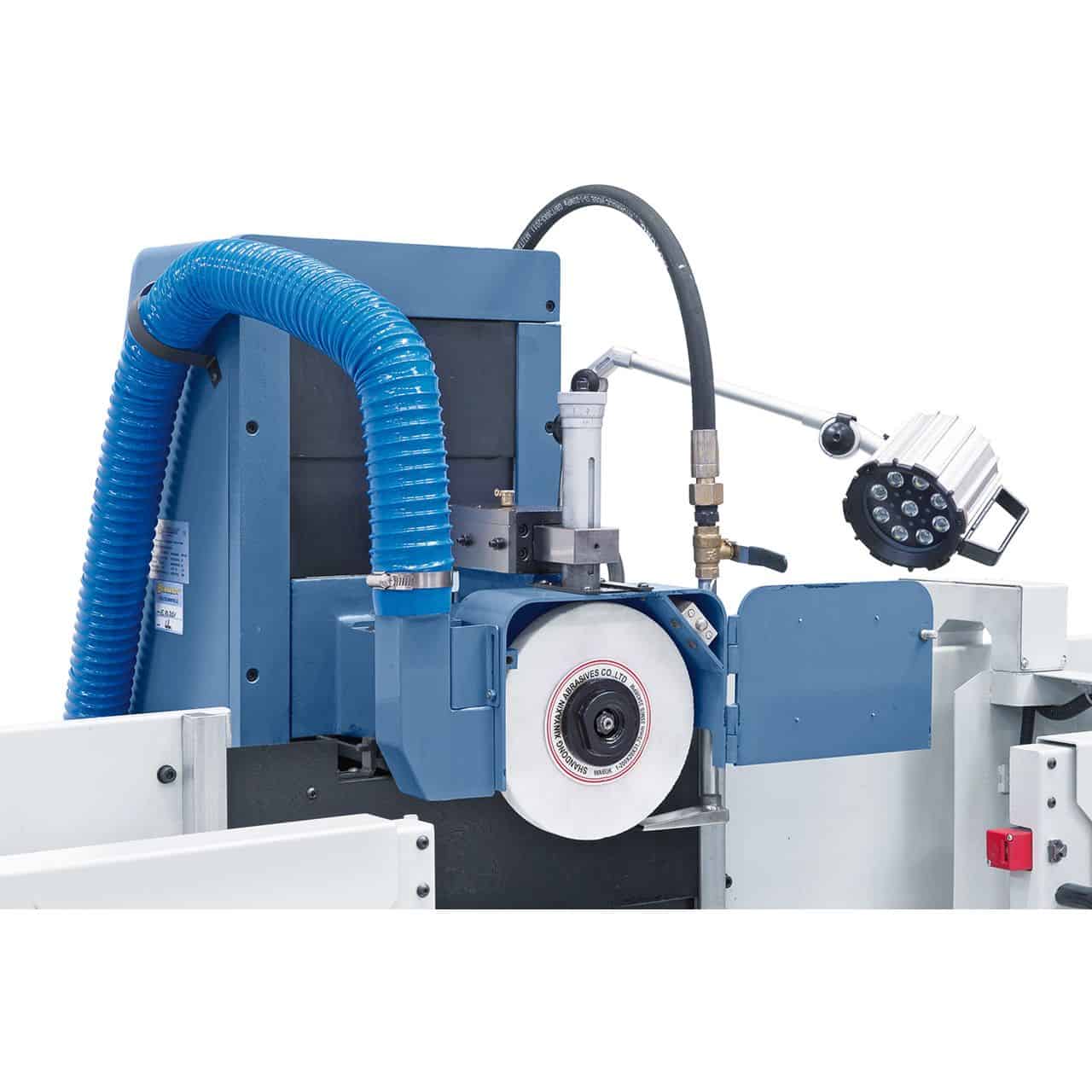

Ø 200 mm Schleifscheibe mit Flansch
Kühlsystem

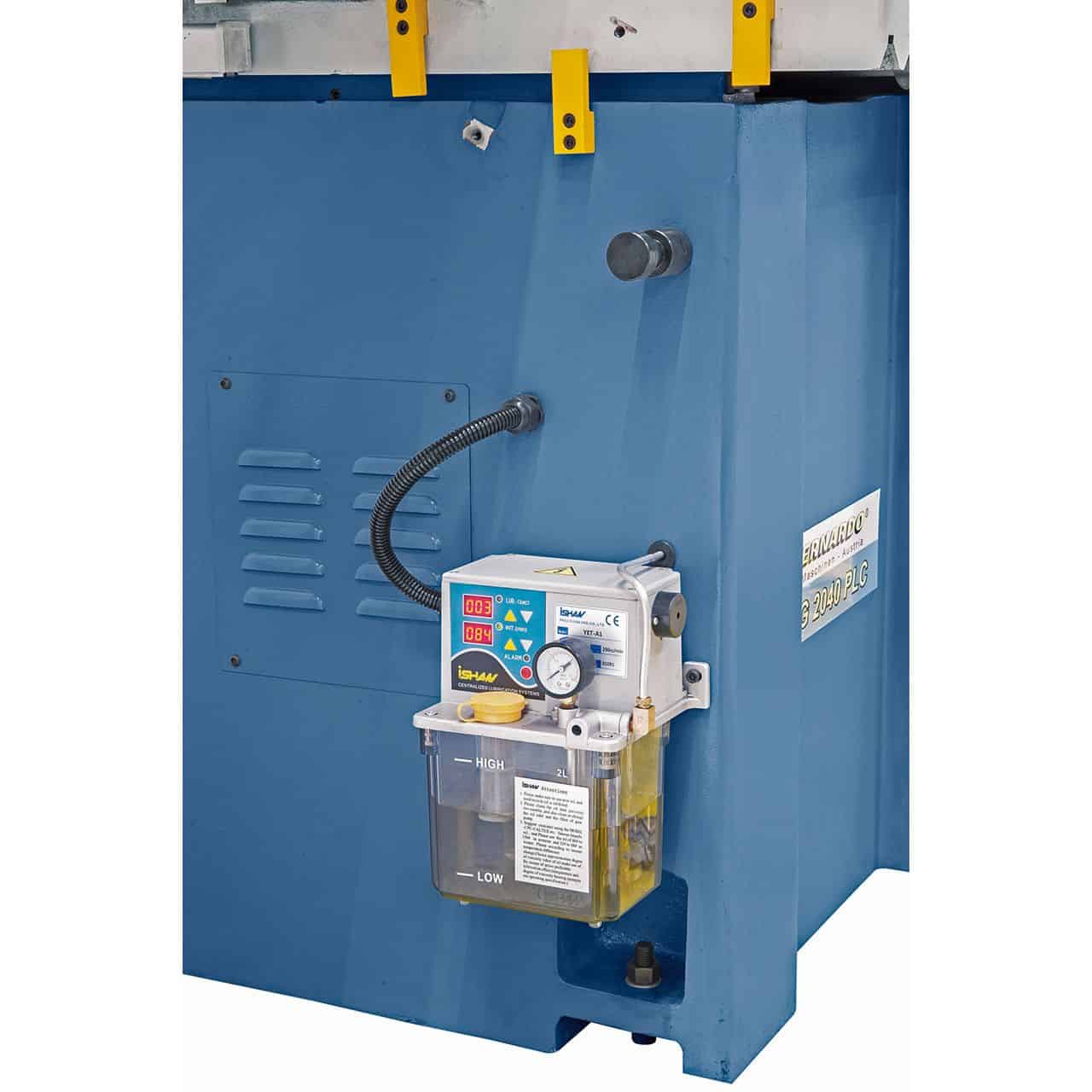

Zentralschmiersystem

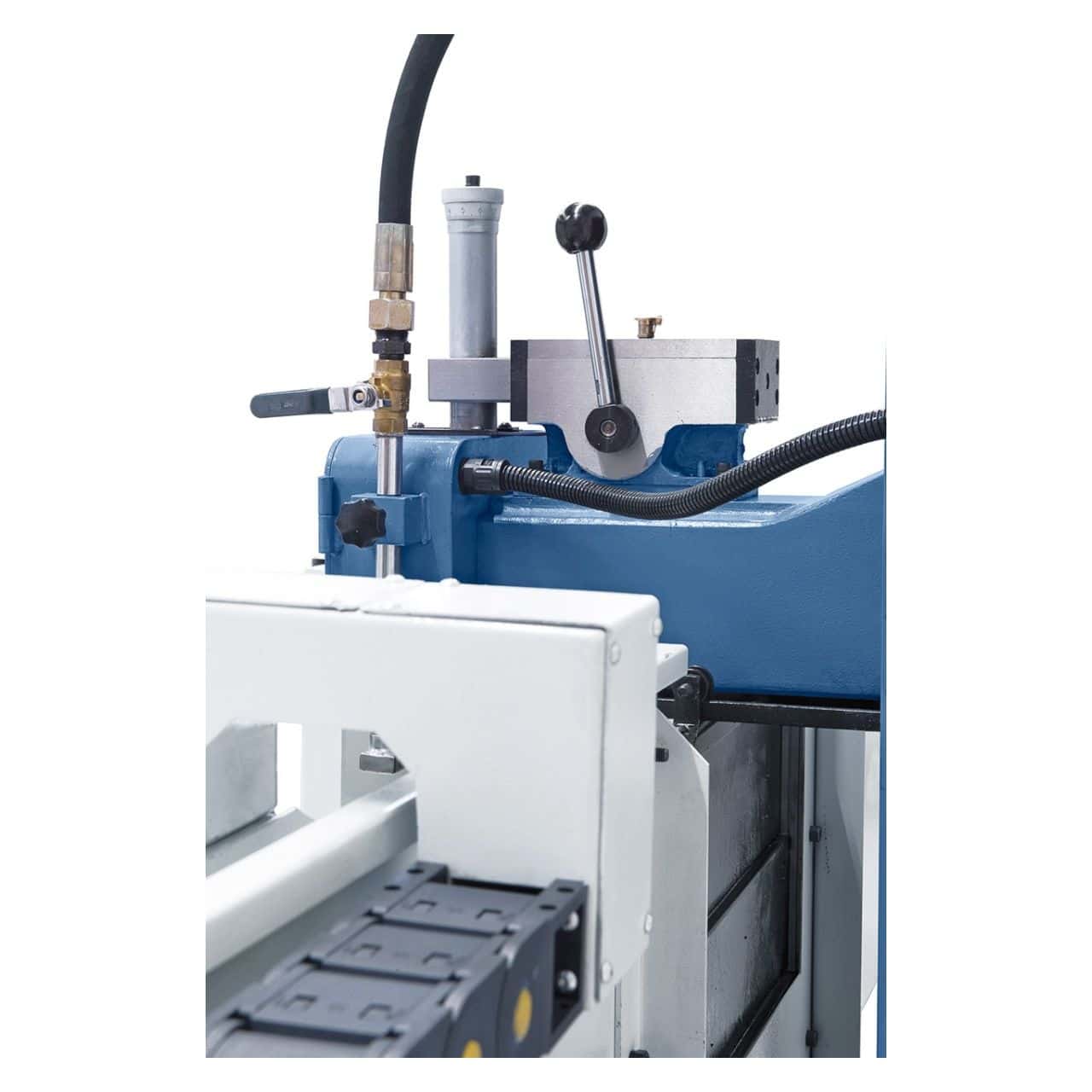

Diamant-Abrichtspitze
Stativ und Ausgleichswelle
Parallelschleifmaschine
Maschinenfüße
LED-Arbeitsleuchte
Schutzabdeckungen
Entmagnetisierungsgerät
Werkzeugsatz

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo BSG 2 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ beim Modell Bernardo BSG 2 Flachschleifmaschine?

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschubgeschwindigkeit) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Werkstücke.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korund-Schleifscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliciumcarbid-Schleifscheibe (SiC) C46K–C60K. Aluminium: Siliciumcarbid-Schleifscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo BSG 2 Flachschleifmaschine ein integriertes Kühlmittel?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlmittelsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
