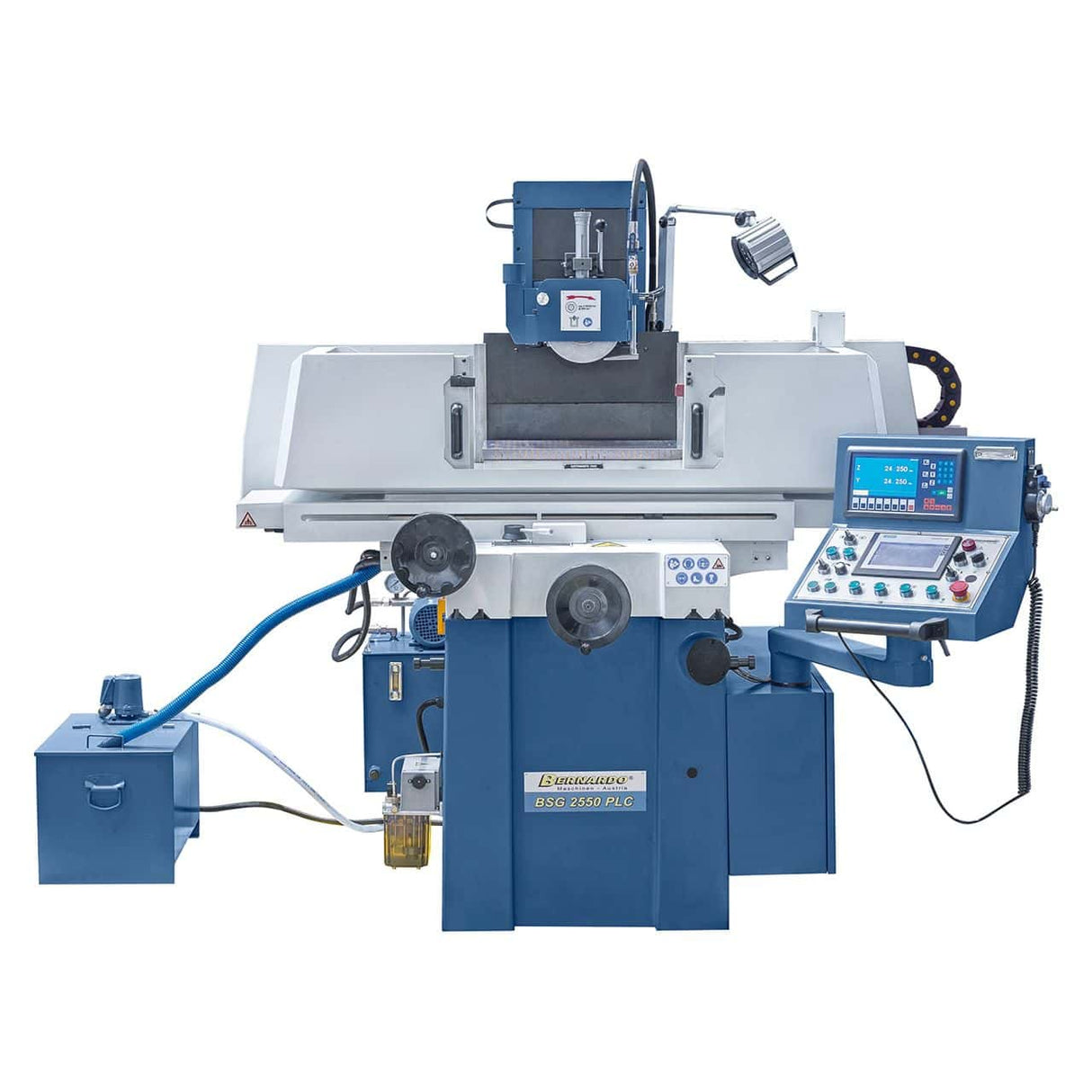

Bernardo BSG 2550 PLC-Flachschleifmaschine

Bernardo BSG 2550 PLC Flachschleifmaschine

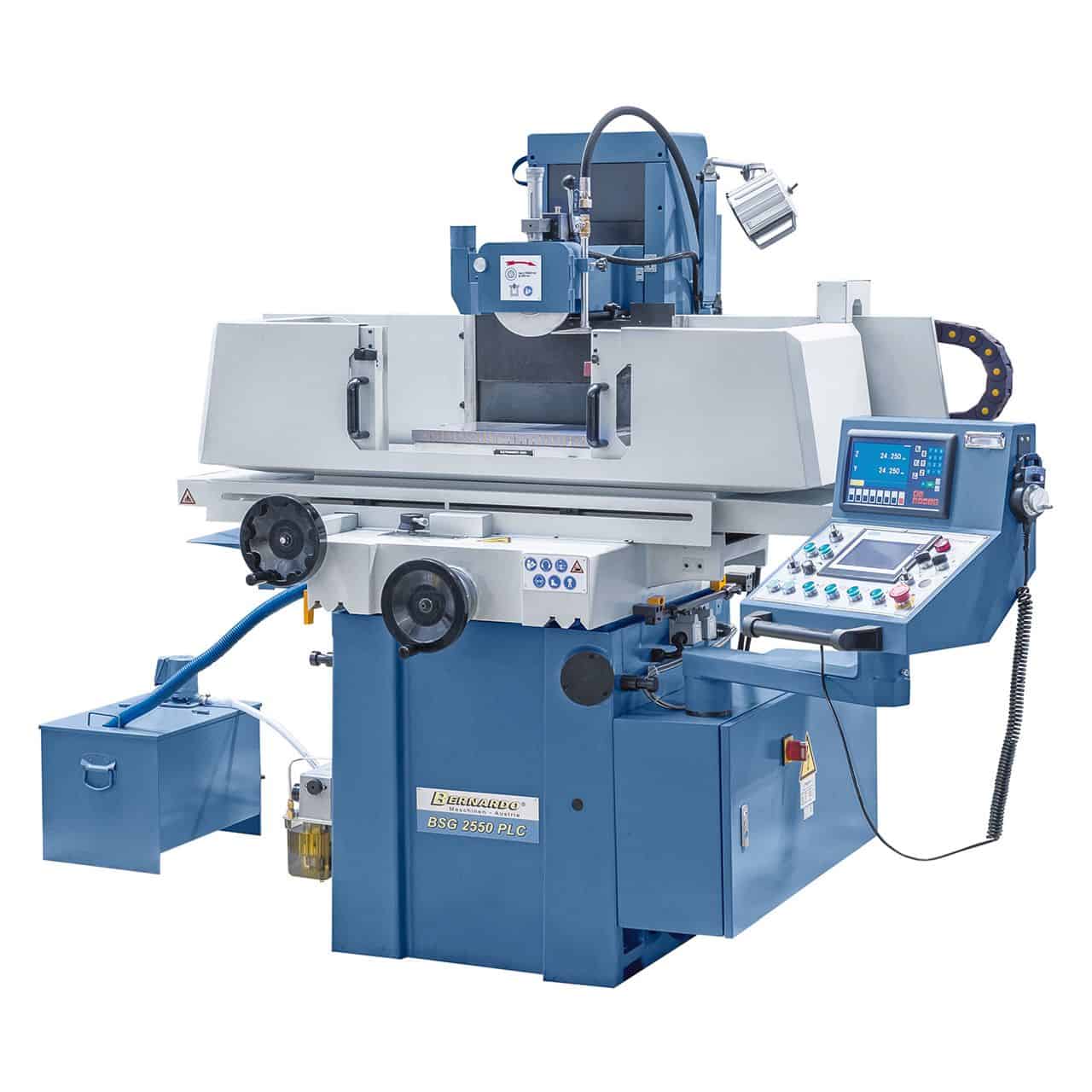

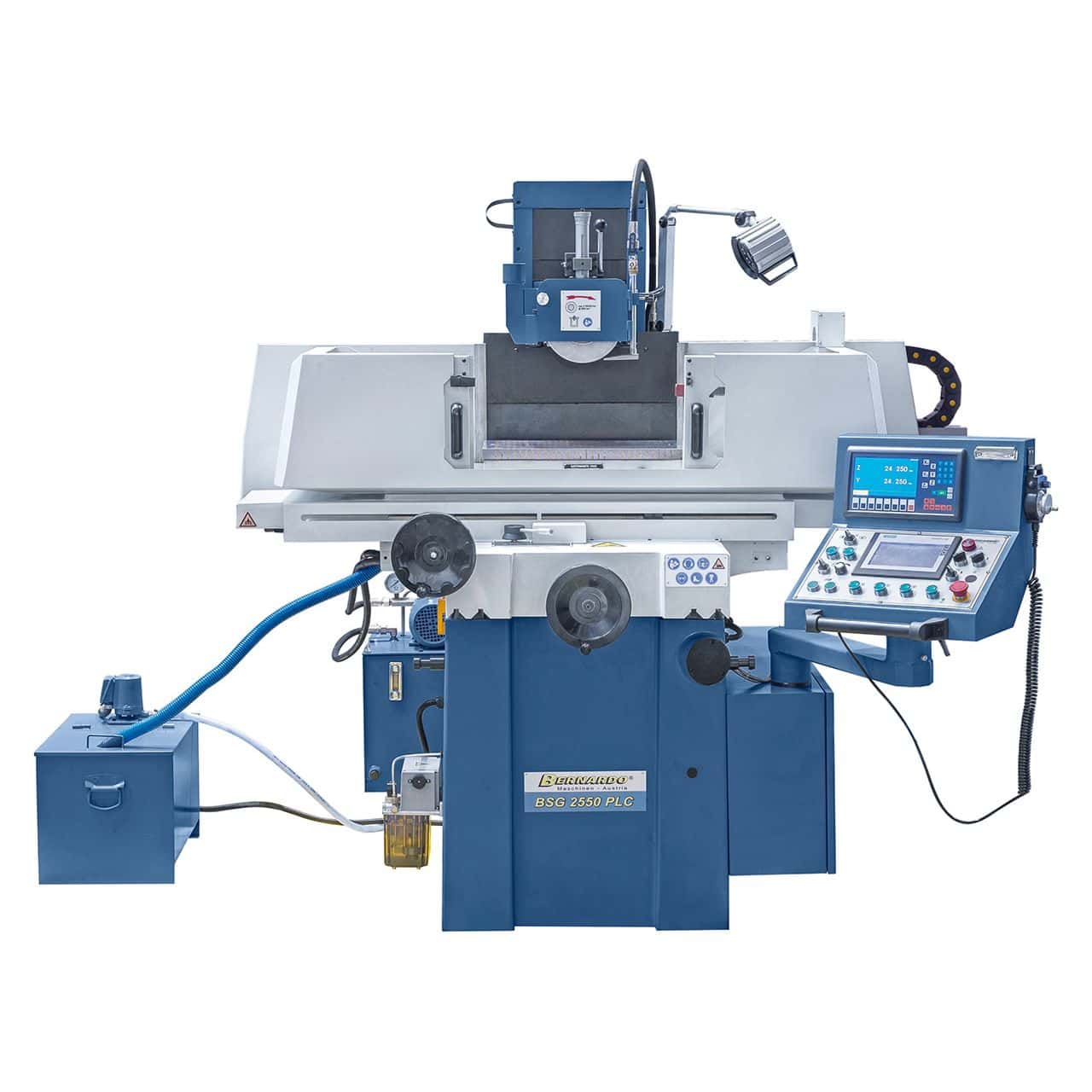

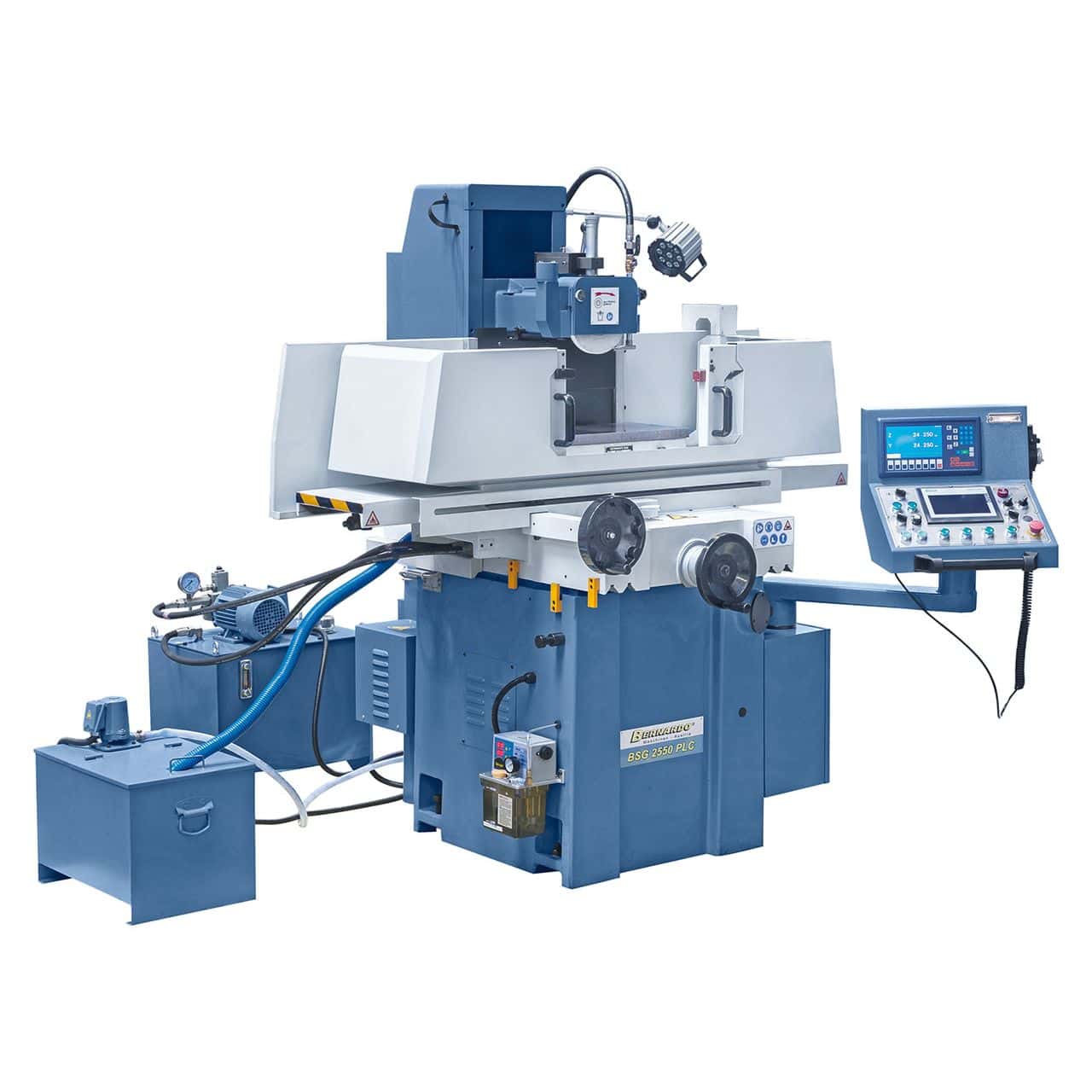

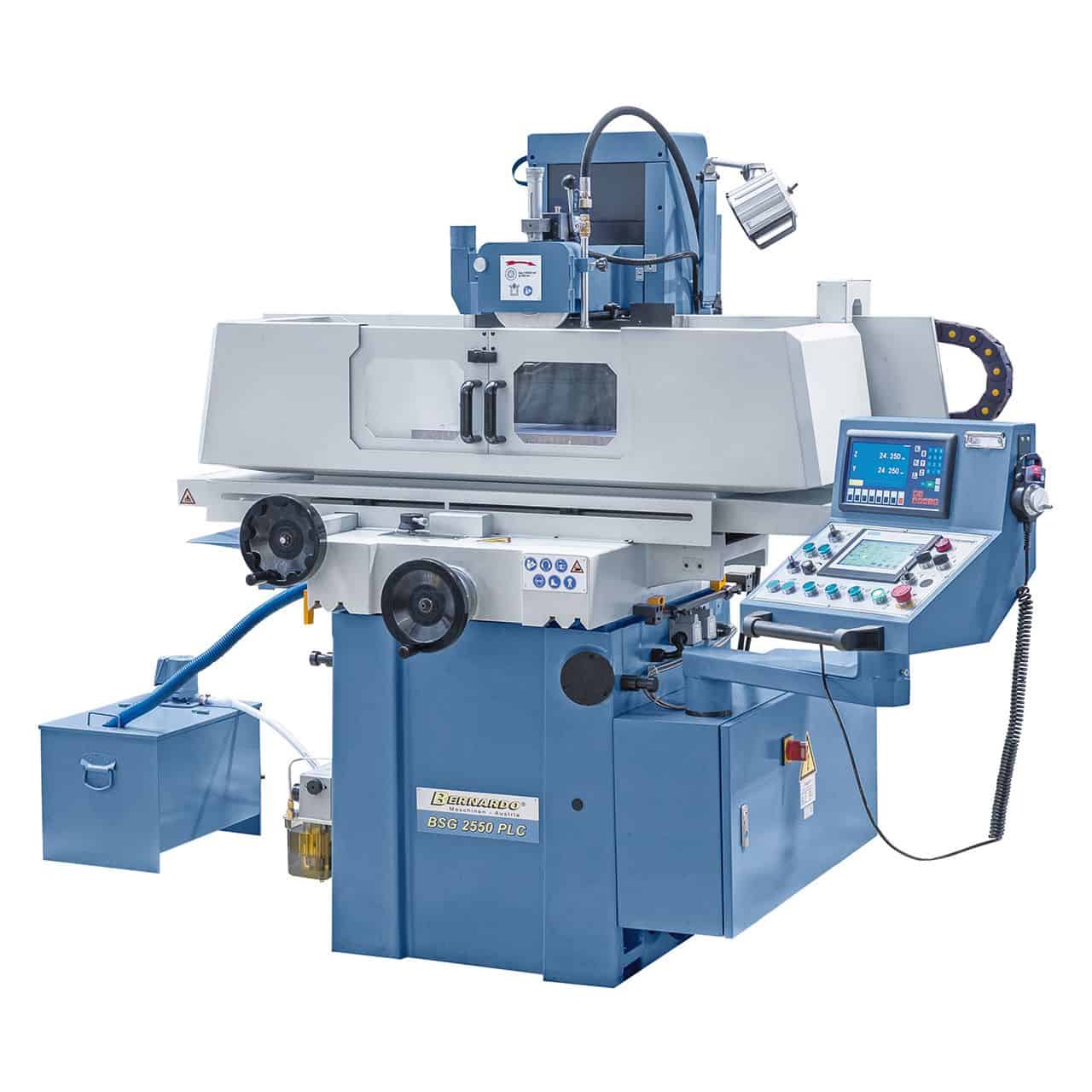

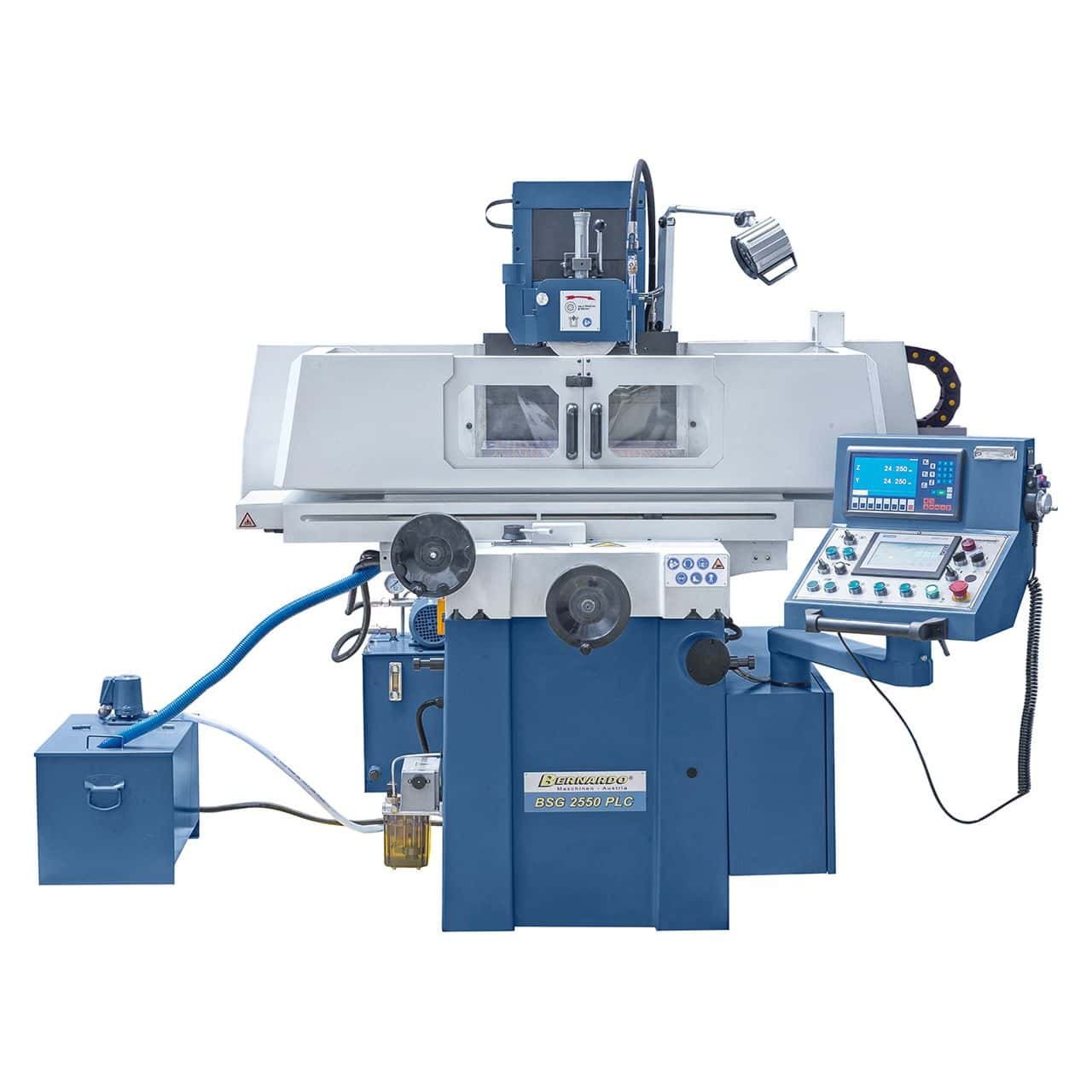

Die Bernardo BSG 2550 PLC ist eine professionelle Flachschleifmaschine (Tangentialschleifmaschine) mit einer Siemens SPS-Steuerung mit Touchscreen, die die einfache Programmierung einfacher, sich wiederholender Schleifzyklen ermöglicht. Der 250 x 510 mm Tisch mit einem maximalen Längsverfahrweg von 560 mm und einem Querverfahrweg von bis zu 275 mm trägt Werkstücke mit einem Gewicht von bis zu 180 kg mithilfe einer Magnetplatte. Das fortschrittliche Hydrauliksystem gewährleistet eine gleichmäßige und ruhige Tischbewegung auch unter hoher Belastung. Der servounterstützte Vertikalvorschub ermöglicht präzise Einstellungen von 0,005 bis 0,05 mm mit schnellem Rücklauf am Zyklusende. Ausgestattet mit einer 2-Achsen-Digitalanzeige, einer 250 x 500 mm großen Magnetplatte, einer Schleifscheibe mit 200 mm Durchmesser und einem zentralen Kühl- und Schmiersystem. Dank ihrer robusten Gusseisenkonstruktion und eines Gewichts von 1750 kg garantiert sie Stabilität, Präzision und eine lange Lebensdauer. Eine ideale Maschine für Werkstätten und Produktionsabteilungen, die Wert auf Qualität und Produktivität legen.

---

Hauptmerkmale:
Flachschleifmaschine mit Siemens SPS-Touch-Steuerung
Tischgröße 250 x 510 mm, Längsverfahrweg 560 mm, Querverfahrweg 275 mm
Tragfähigkeit bis zu 180 kg mit Magnetplatte
Automatischer, servounterstützter Vertikalvorschub (0,005 – 0,05 mm)
Schleifscheibe mit 200 mm Durchmesser, Drehzahl 2850 U/min
Elektromagnetplatte (250 x 500 mm) im Lieferumfang enthalten

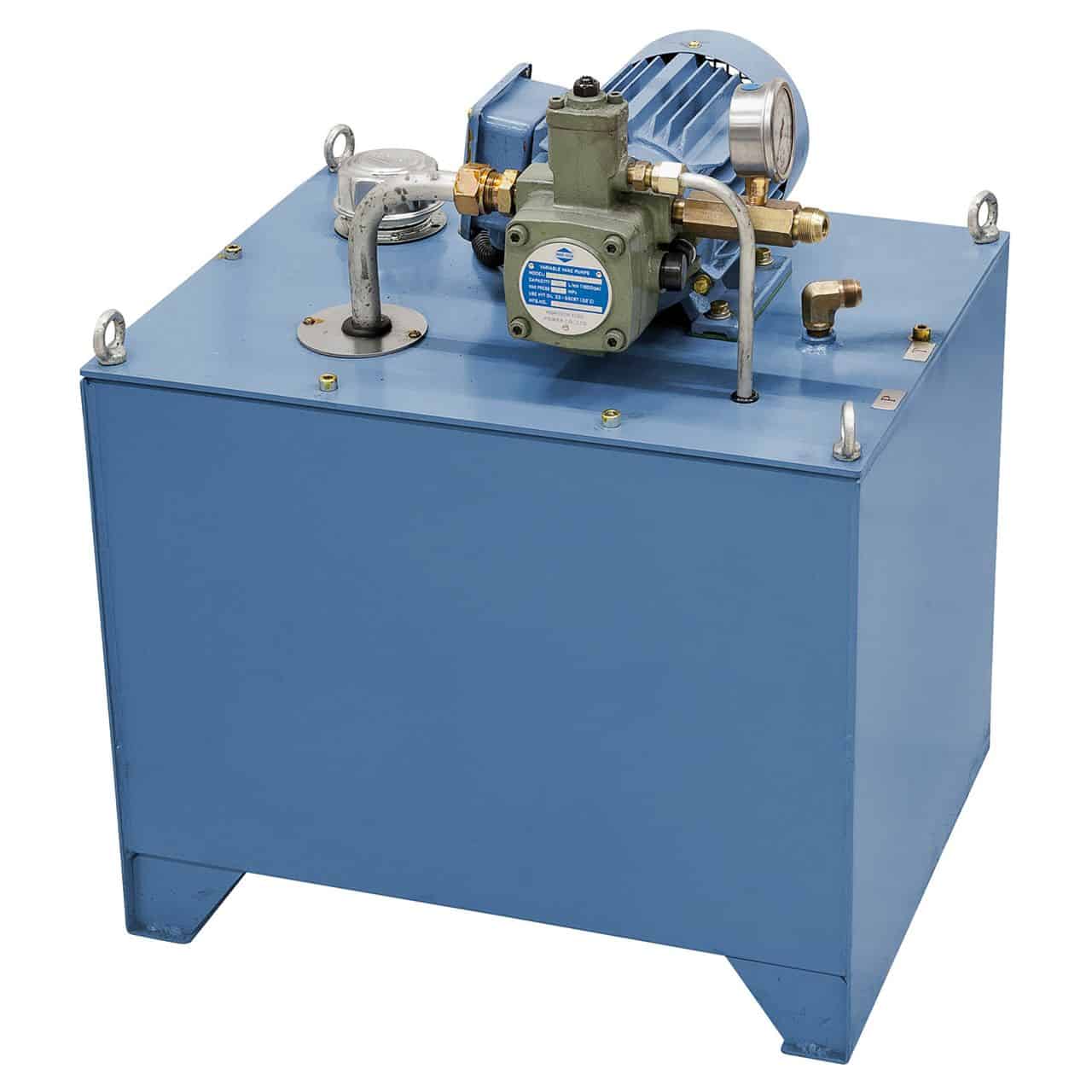

Hydrauliksystem der neuesten Generation für einen ruhigen und leisen Tischlauf
Robuste Graugusskonstruktion, Gewicht 1750 kg

---

Technische Daten Techniken

Angeben	Wert
Marke	Bernardo
Modell	BSG 2550 SPS
Tabellenabmessungen	250 x 510 mm
Nr. Breite der T-Nuten	1 / 14 mm
Magnetplatte	250 x 500 mm
Max. Längsverfahrweg	560 mm
Max. Querverfahrweg	275 mm
Max. Spindel-Tisch-Abstand	450 mm
Max. Werkstückgewicht (mit Platte)	180 kg

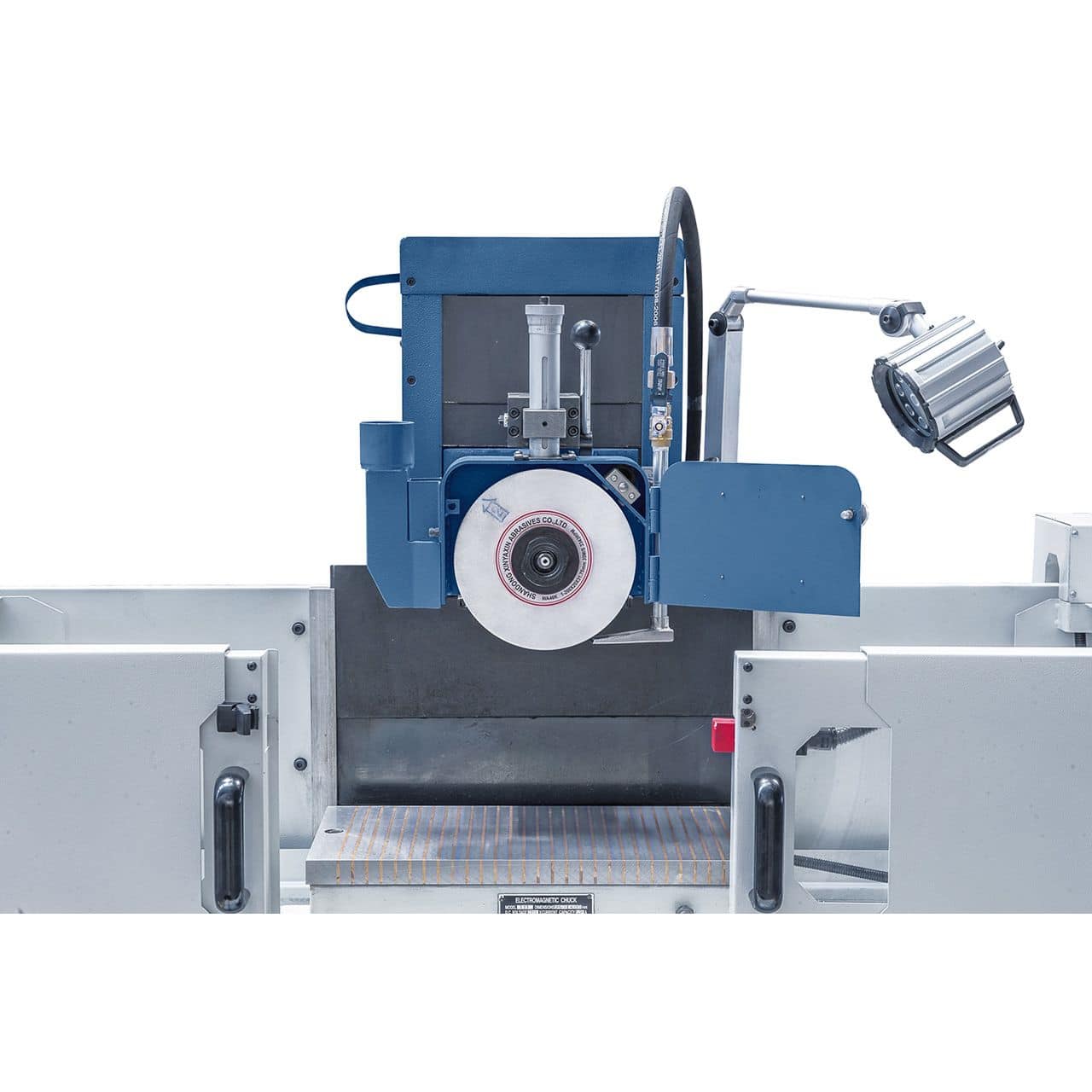

Schleifscheibe	Ø 200 x 20 x 31,75 mm
Hydraulische Tischgeschwindigkeit	5 – 25 m/min
Automatischer Quervorschub	0,5 – 8 mm/Hub
Schnell-Quervorschub	990 mm/min
Automatischer Vertikalvorschub	0,005 – 0,05 mm
Schnell-Vertikalvorschub Vorschub	480 mm/min
Leistung des Schleifscheibenmotors	2,2 kW
Spindeldrehzahl	2850 U/min
Leistung der Hydraulikpumpe	0,75 kW
Leistung des Vertikalvorschubs	0,5 kW
Maschinenabmessungen (B x T x H)	1900 x 2050 x 1840 mm
Gewicht	ca. 1750 kg

---

Standardausstattung

ES-12 H 2-Achsen-Digitalanzeige mit LCD

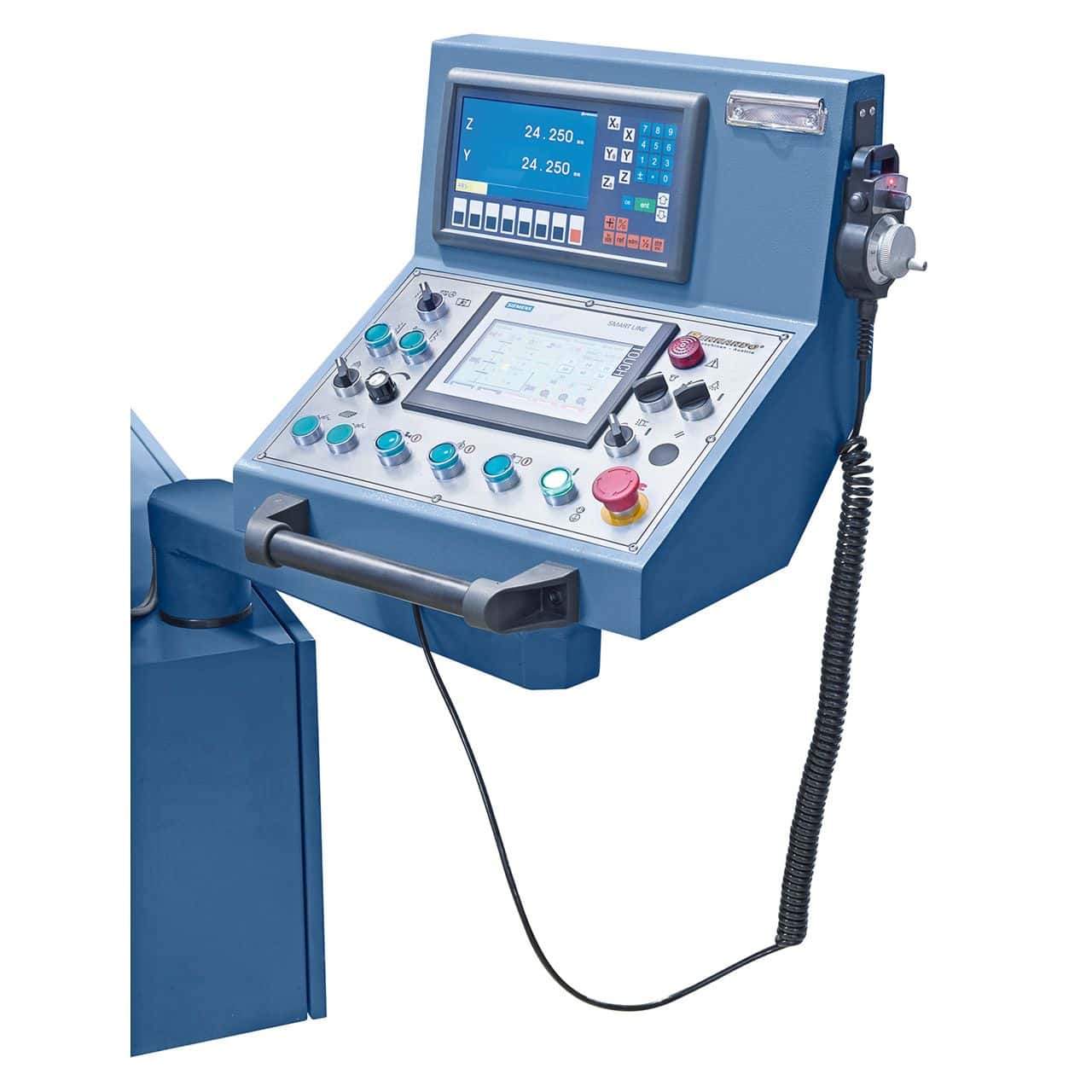

Siemens SMART-Panel IE V3 mit Touchscreen

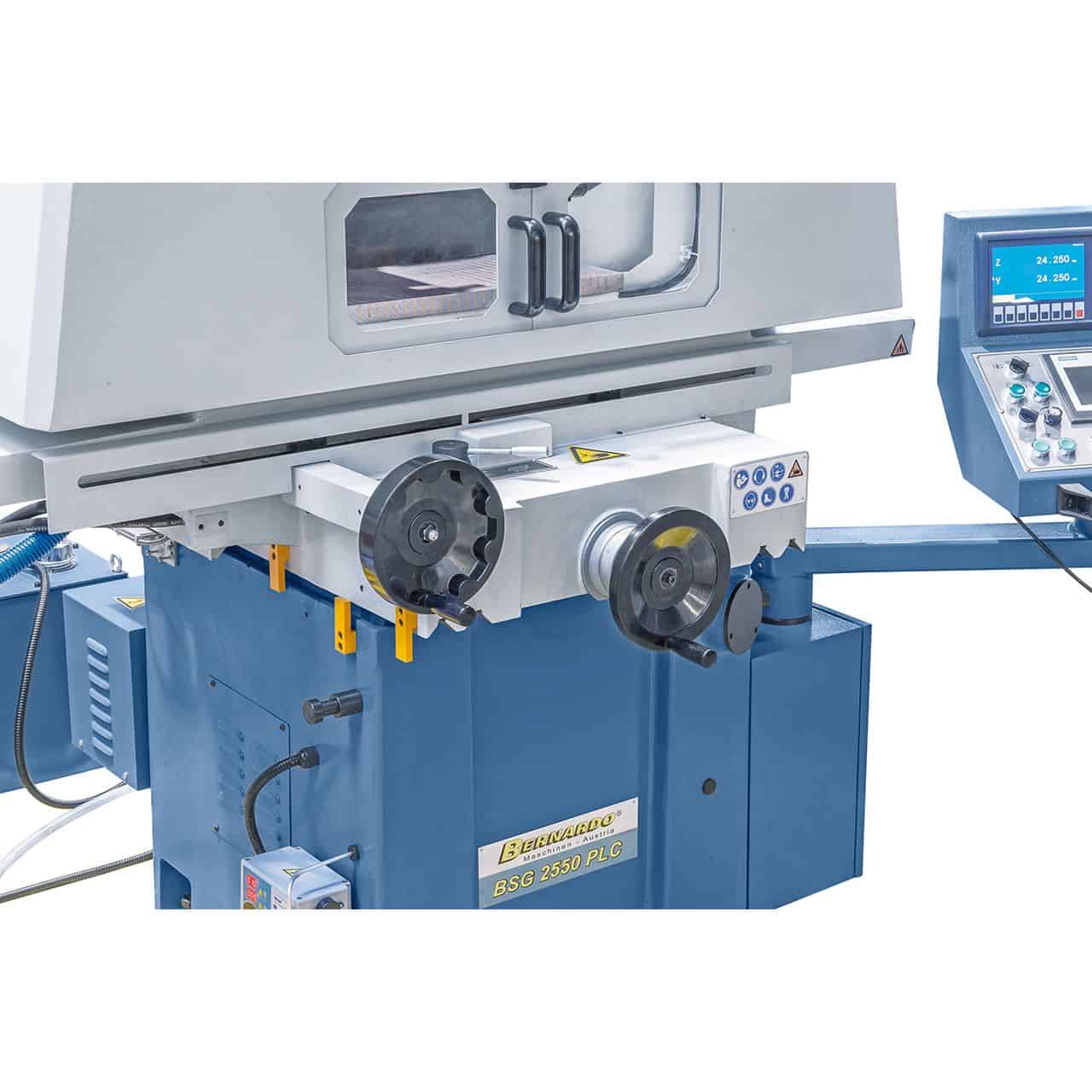

Elektronisches Handrad
Elektromagnetplatte 250 x 500 mm
Schleifscheibe Ø 200 mm mit Flansch
Stativ und Ausgleichswelle
Parallelschleifer

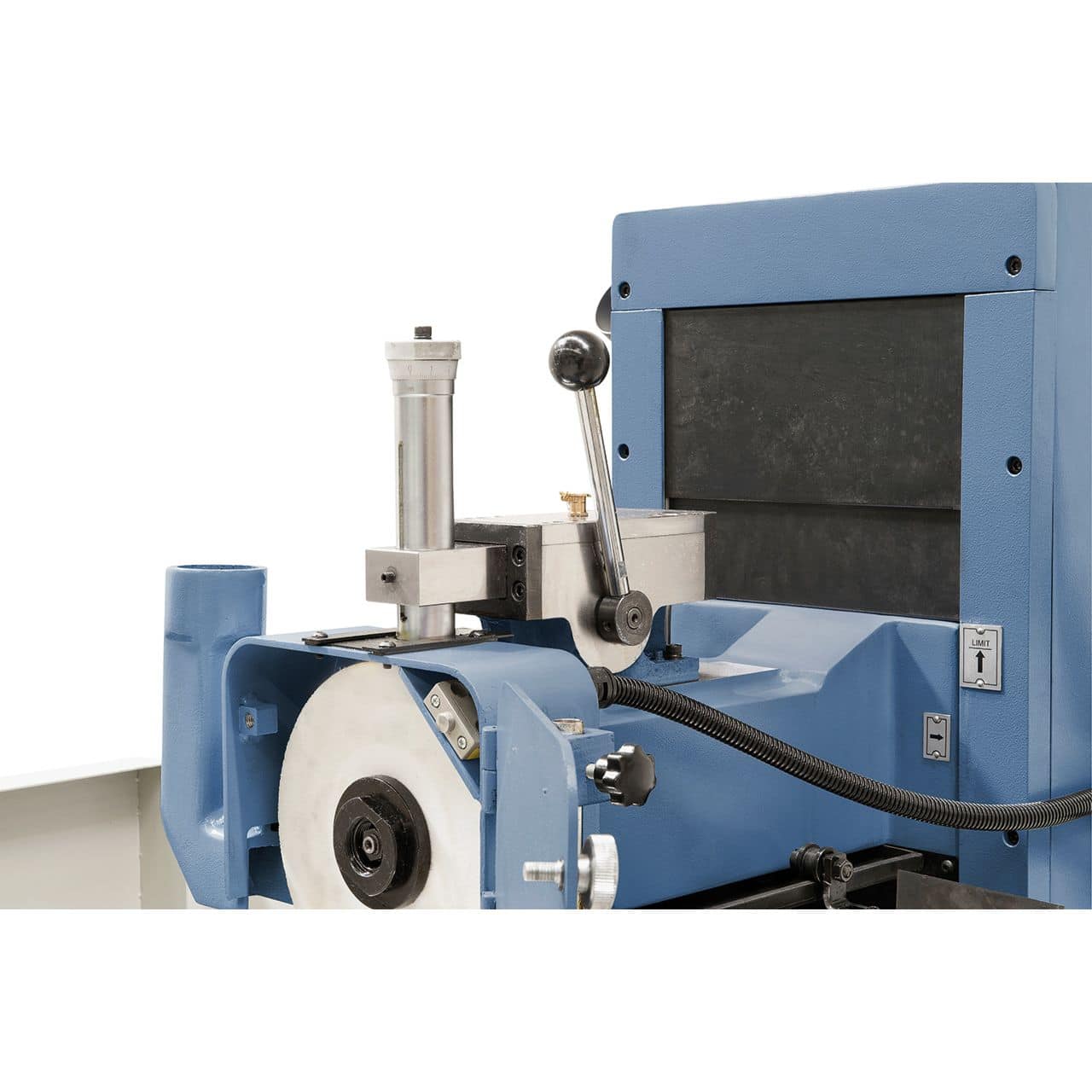

Diamant-Abrichtspitze
Kühlsystem

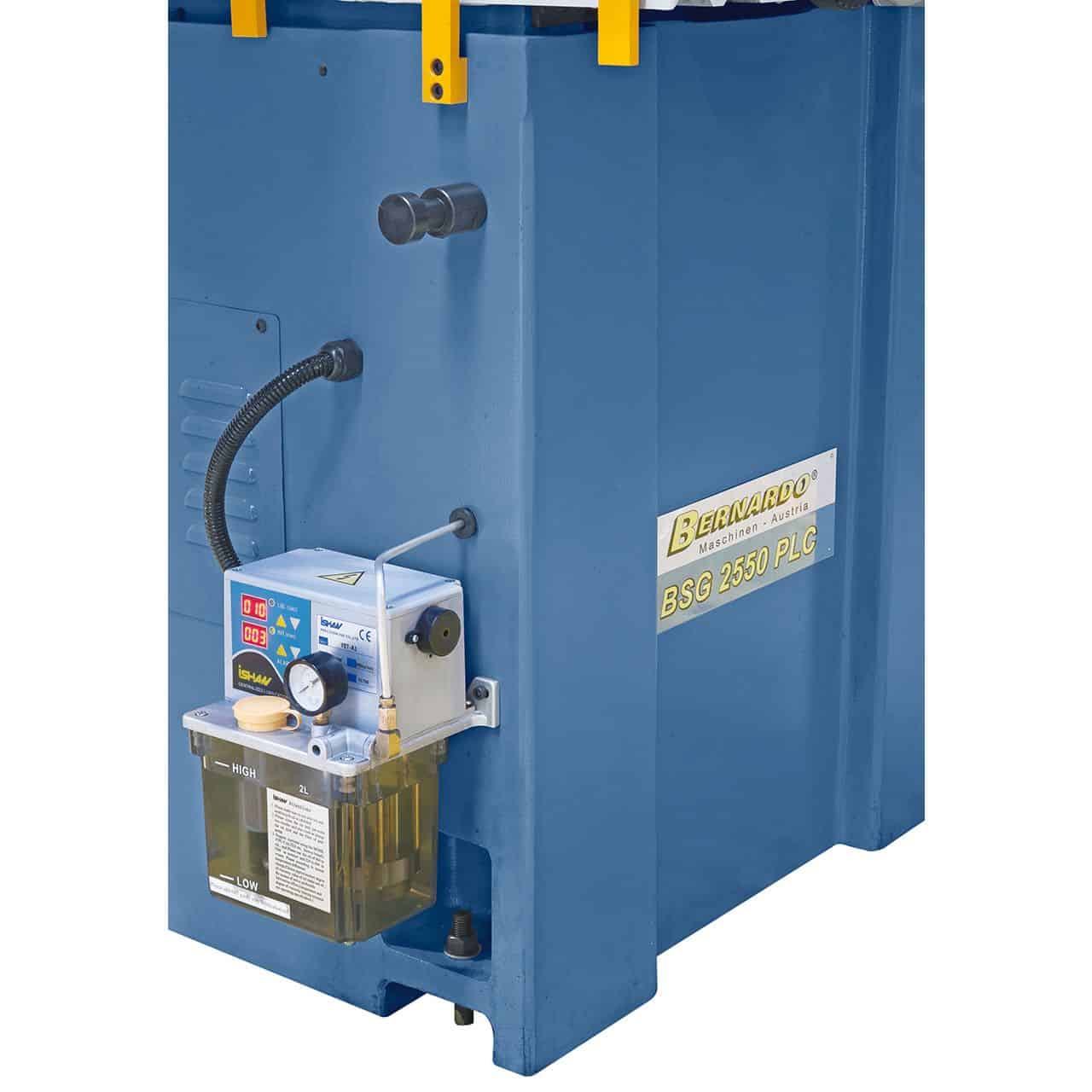

Zentralschmiersystem
Maschinenfüße
LED-Arbeitsleuchte
Schutzabdeckungen
Entmagnetisierungsvorrichtung
Spritzschutz und Sicherheitszäune
Werkzeugsatz

Logistik

Bernardo Versand: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo BSG 2 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ beim Modell Bernardo BSG 2 Flachschleifmaschine?

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschub) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Werkstücke.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korund-Schleifscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliciumcarbid-Schleifscheibe (SiC) C46K–C60K. Aluminium: Siliciumcarbid-Schleifscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo BSG 2 Flachschleifmaschine ein integriertes Kühlmittel?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlmittelsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
