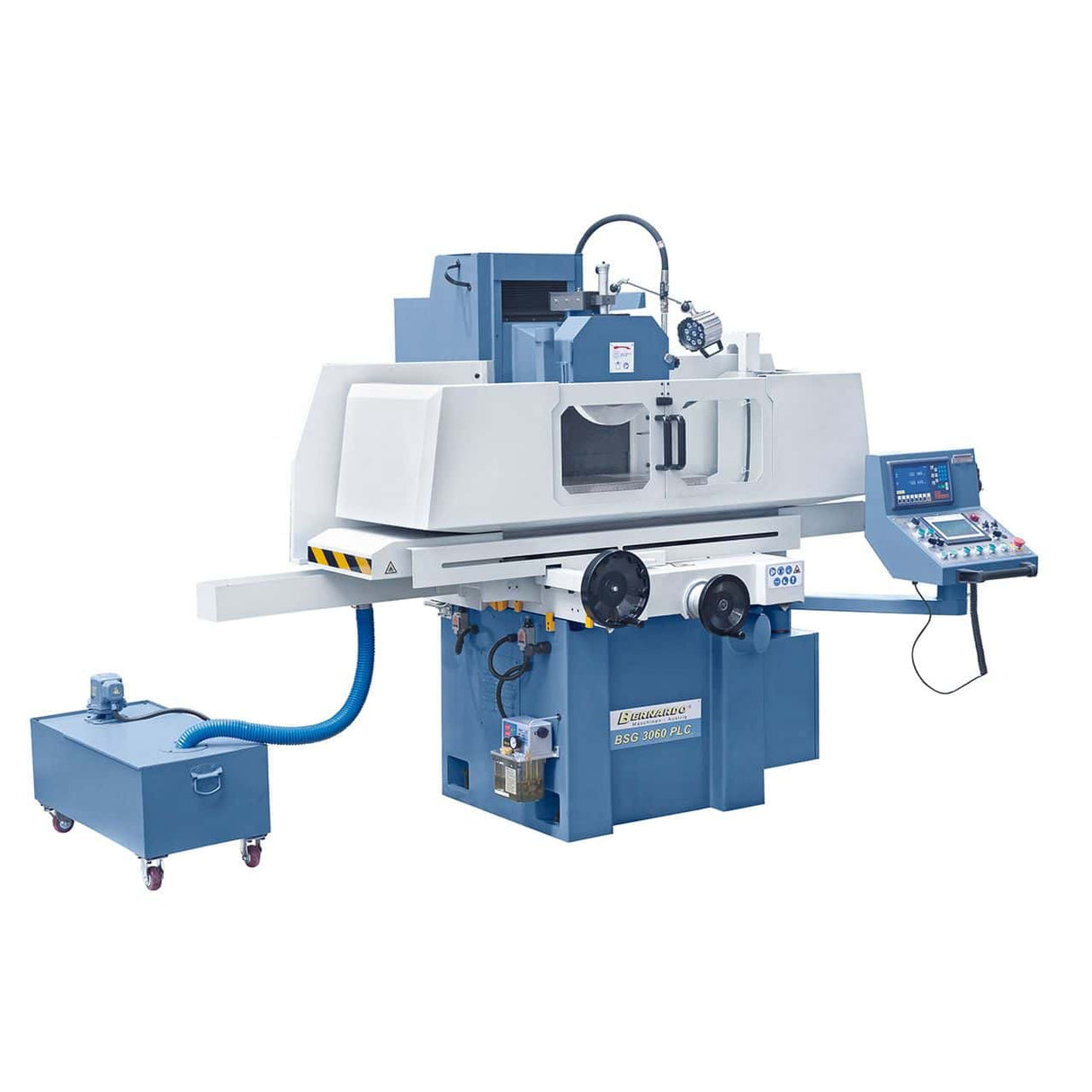

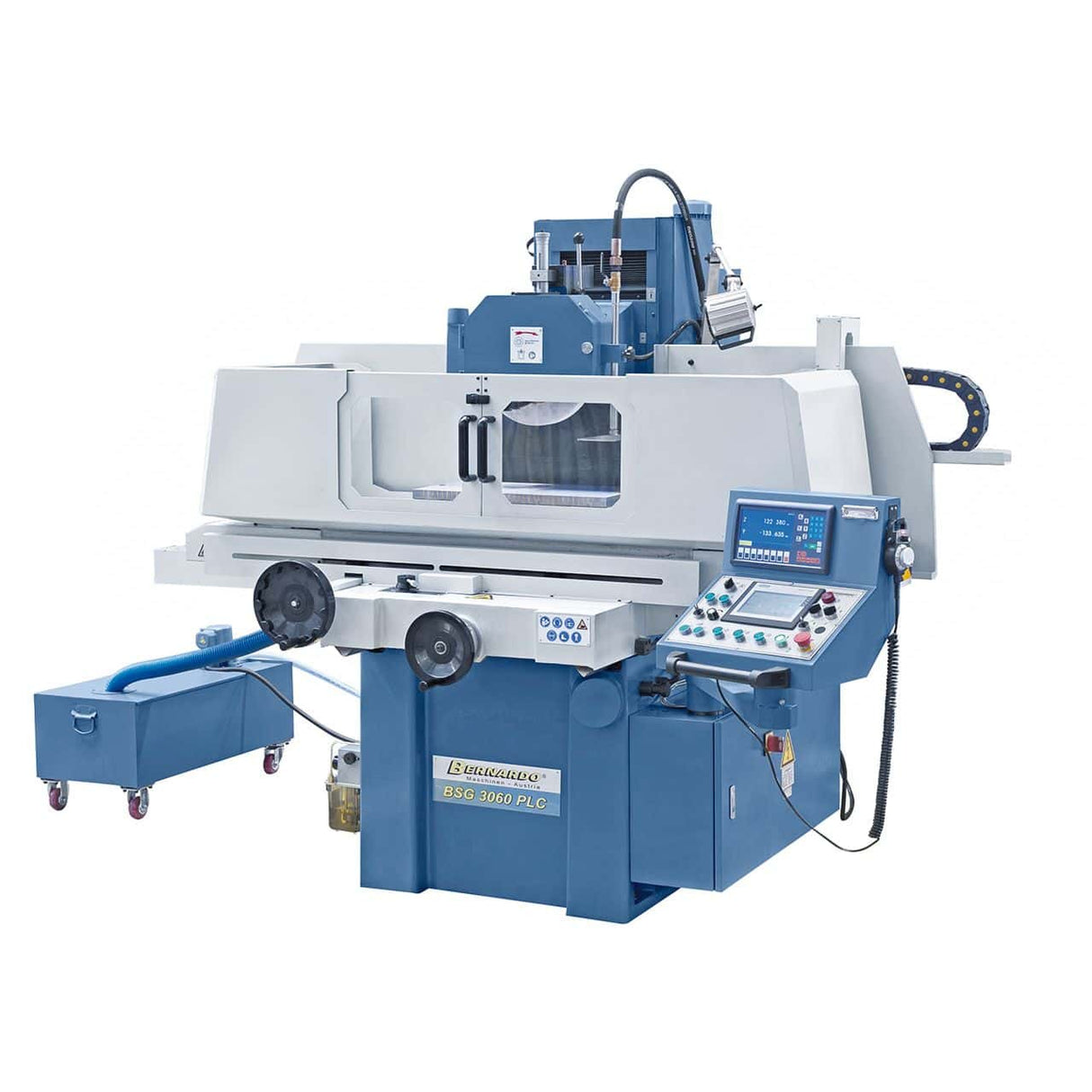

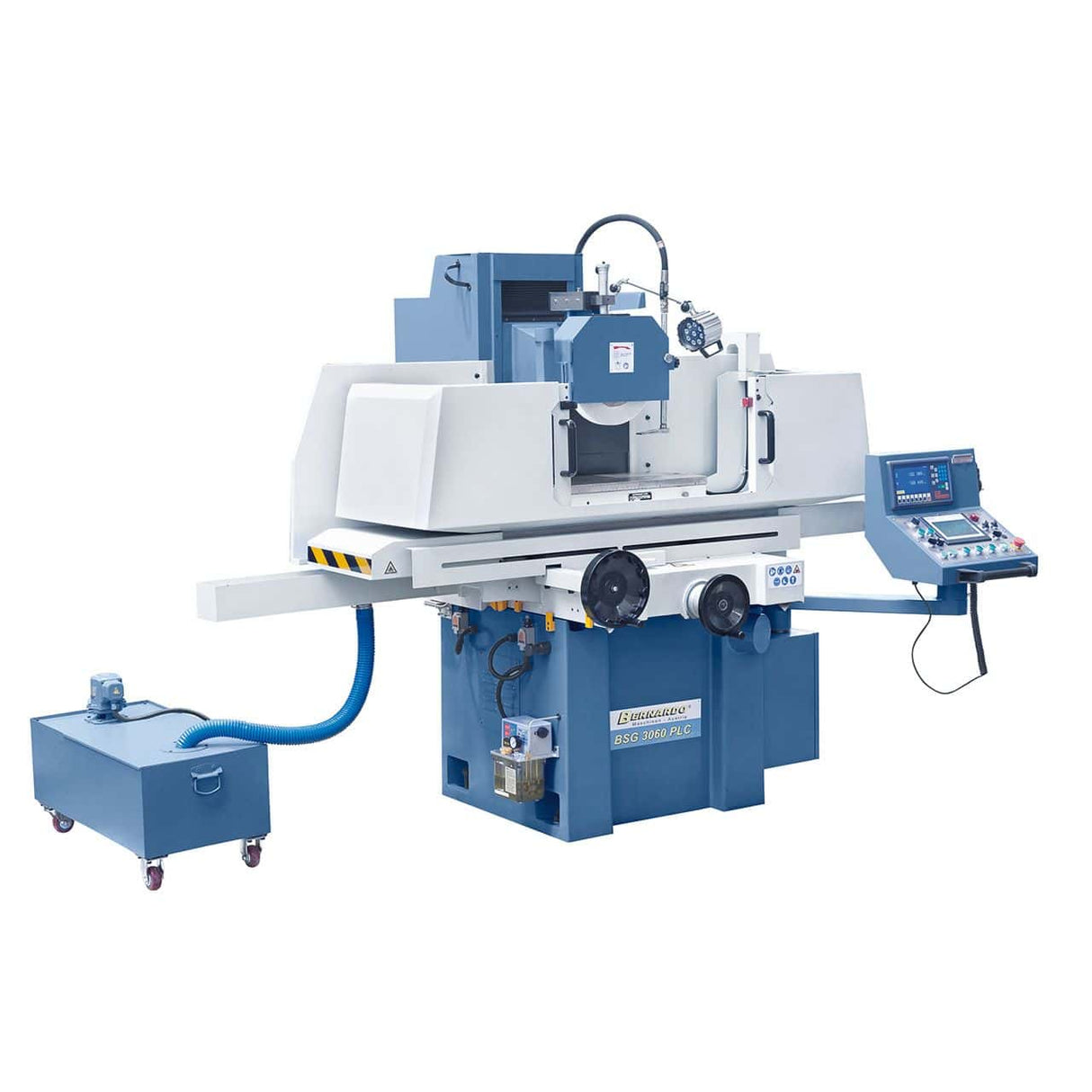

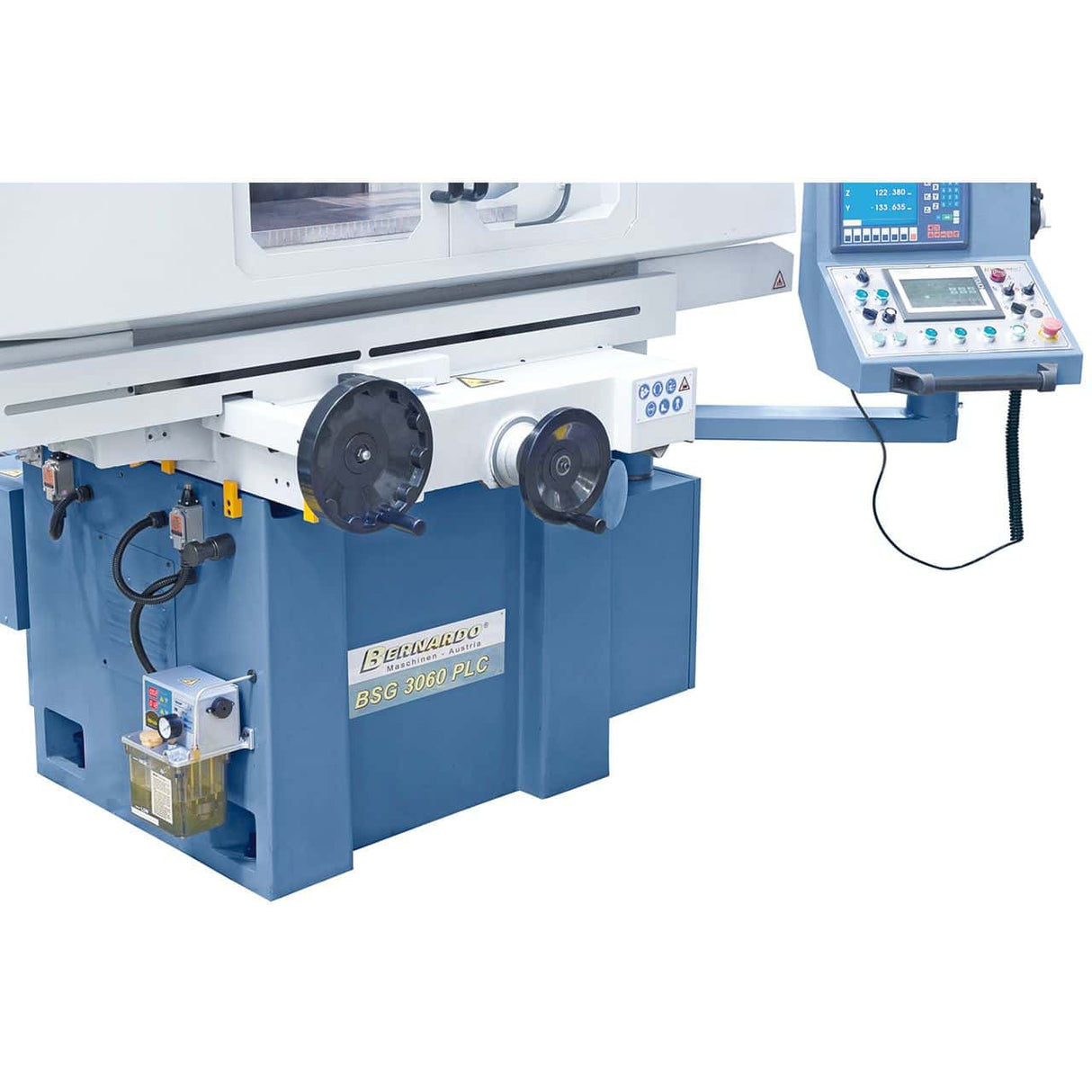

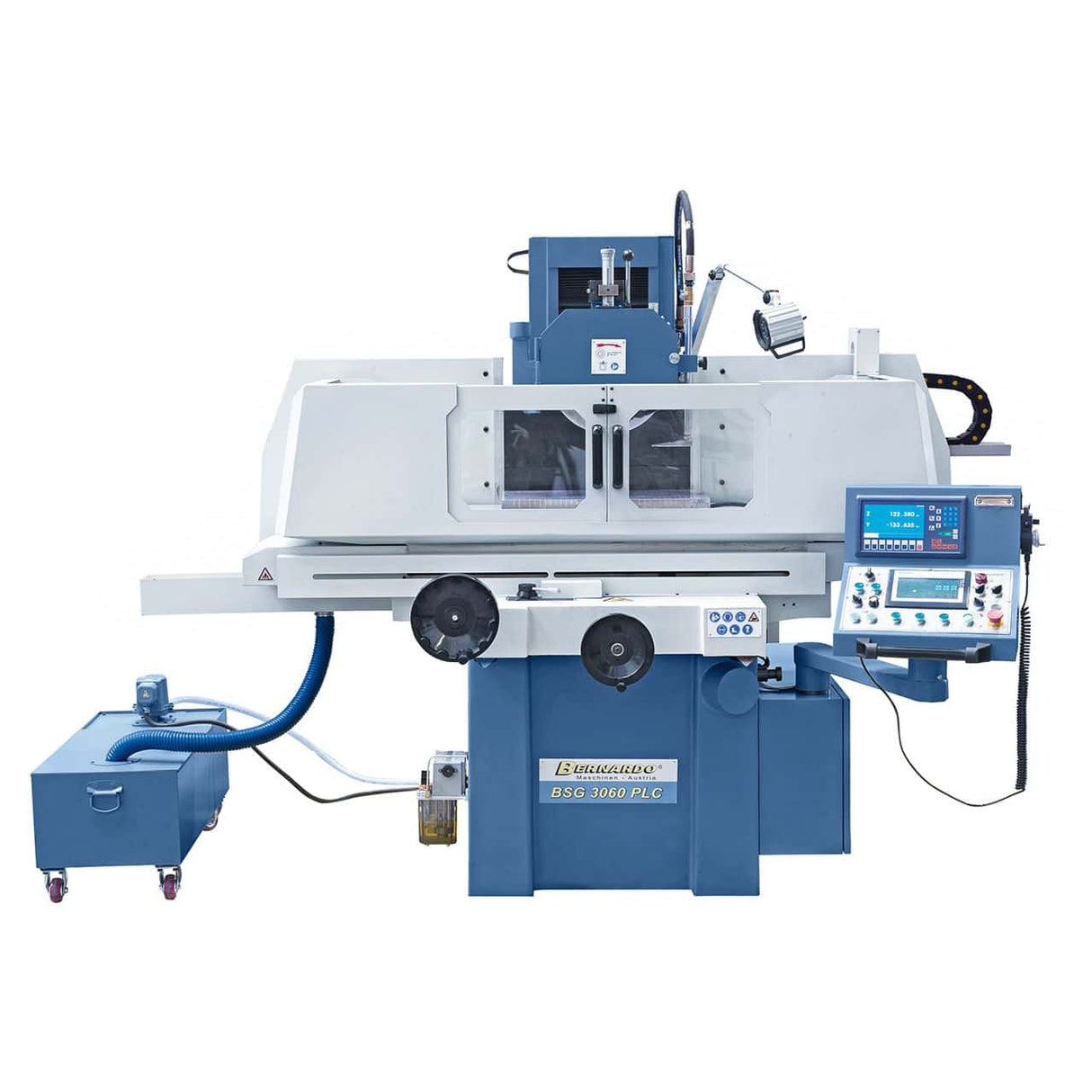

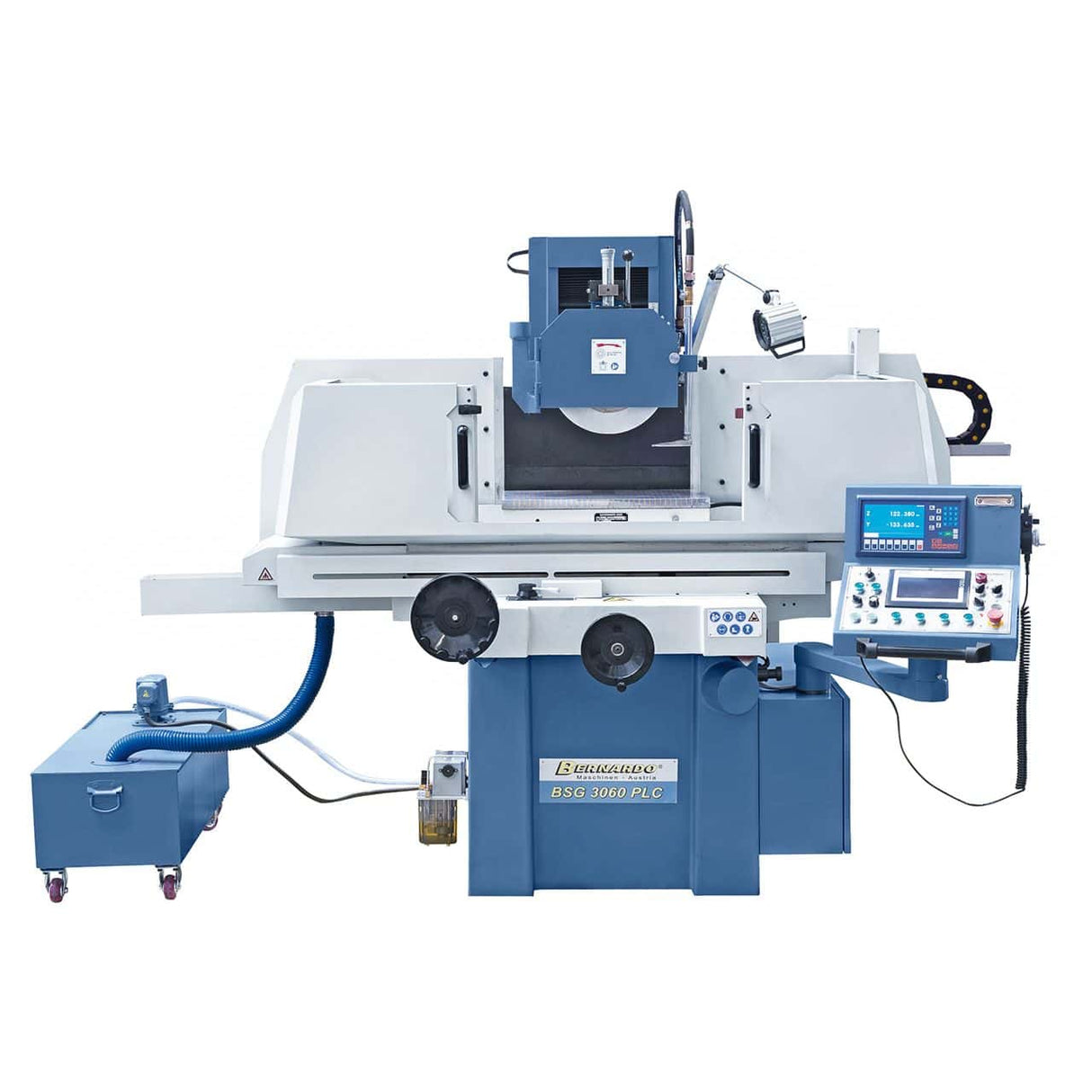

Bernardo BSG 3060 PLC-Flachschleifmaschine

Bernardo BSG 3060 PLC Flachschleifmaschine

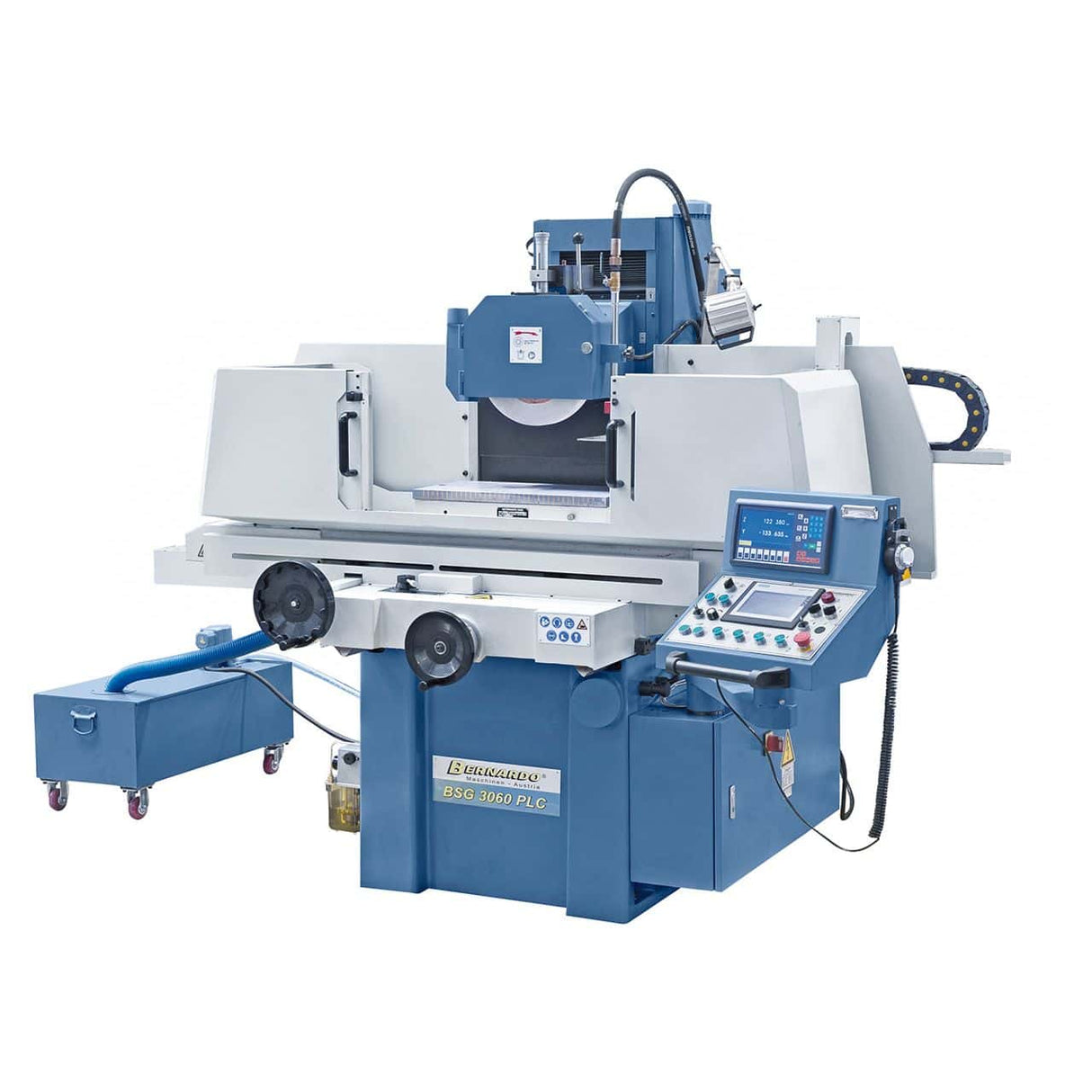

Die Bernardo BSG 3060 PLC ist eine professionelle Flachschleifmaschine (Tangentialschleifmaschine), die für Präzision, Stabilität und Automatisierung bei der Bearbeitung ebener Flächen entwickelt wurde. Ausgestattet mit einer Siemens SPS-Steuerung mit Touchscreen ermöglicht sie die einfache Programmierung von Schleifzyklen und die automatische Einstellung der Tischbewegungen. Der 305 x 635 mm Tisch mit einem Längsverfahrweg von 765 mm und einem Querverfahrweg von 340 mm trägt Werkstücke mit einem Gewicht von bis zu 270 kg mit Magnetplatte. Der digitale, servounterstützte Vertikalvorschub ermöglicht präzise Einstellungen von 0,005 bis 0,05 mm. Die Schleifscheibe mit Ø 350 mm und der 4,0-kW-Motor gewährleisten eine kraftvolle und gleichmäßige Bearbeitung, während das fortschrittliche Hydrauliksystem mit separater Einheit und Wärmetauscher Vibrationen und thermische Verformungen reduziert. Mit einem Gewicht von 2375 kg ist sie eine robuste und zuverlässige Maschine, ideal für mechanische Werkstätten und Präzisionsabteilungen.

---

Hauptmerkmale:

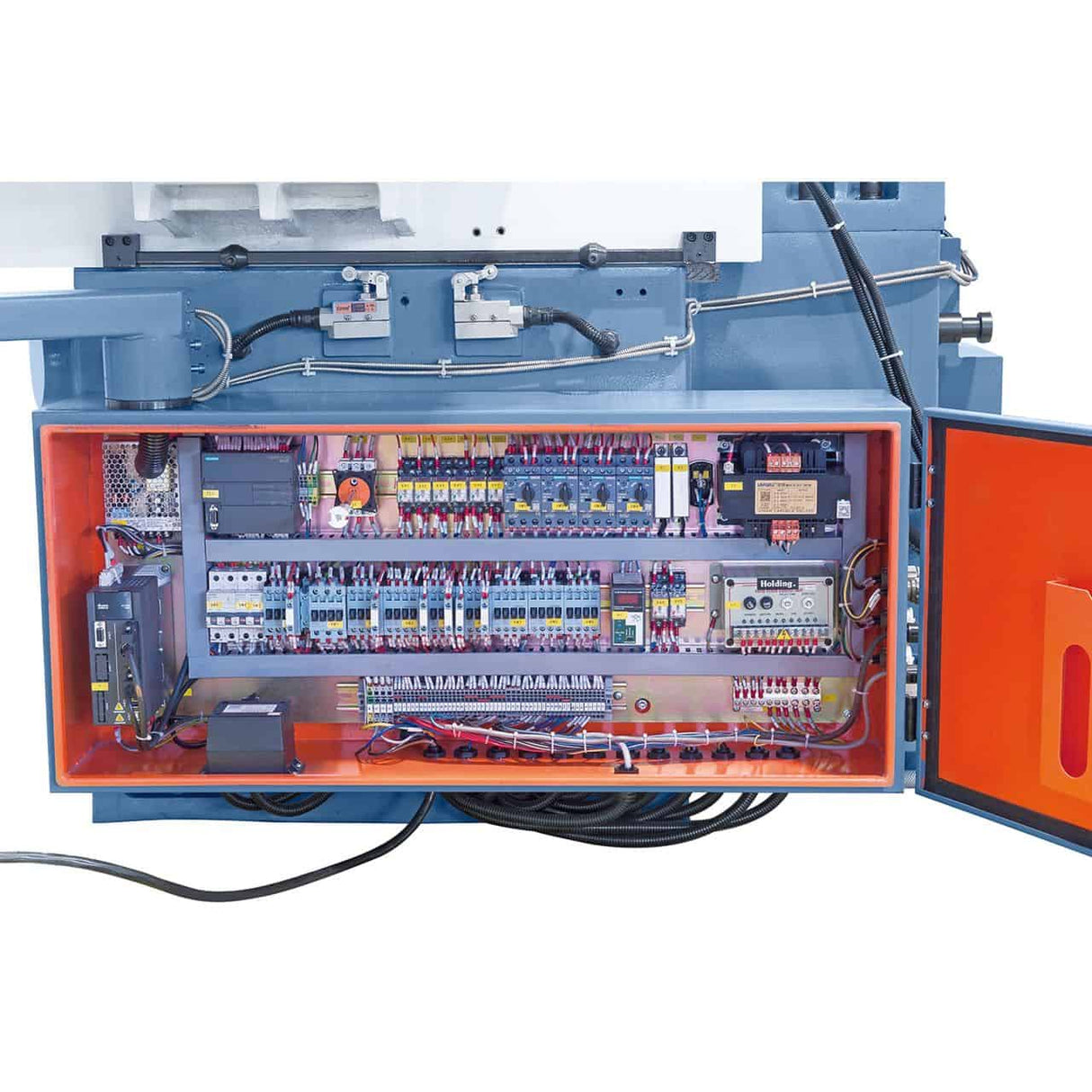

CNC-Flachschleifmaschine mit Siemens SPS-Touch-Steuerung
Tisch 305 x 635 mm, Längsverfahrweg 765 mm, Querverfahrweg 340 mm
Arbeitskapazität bis zu 270 kg mit Magnetplatte
Automatischer, servounterstützter Vertikalvorschub (0,005 – 0,05 mm)

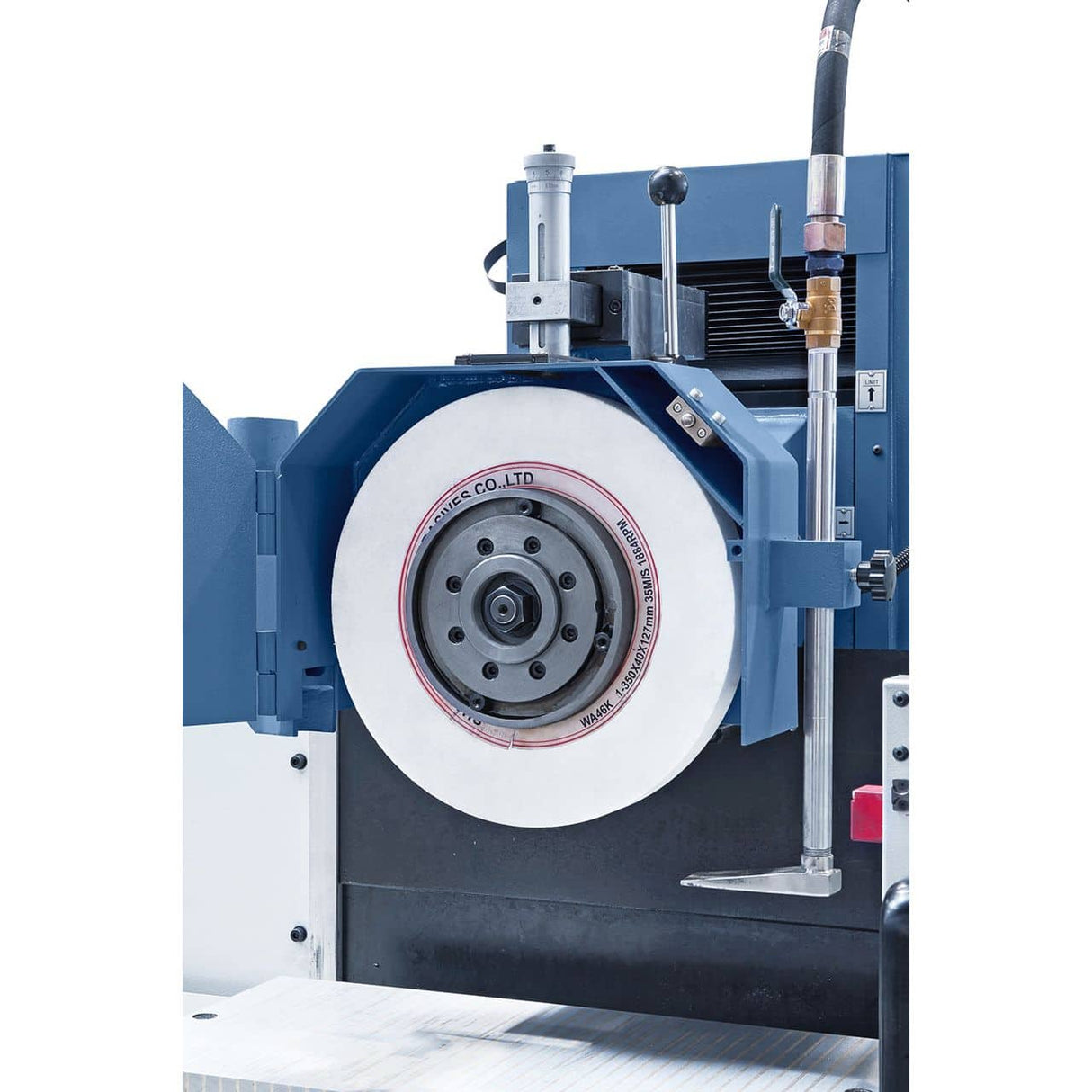

Schleifscheibe Ø 350 mm, 4,0 kW Motor, 1450 U/min

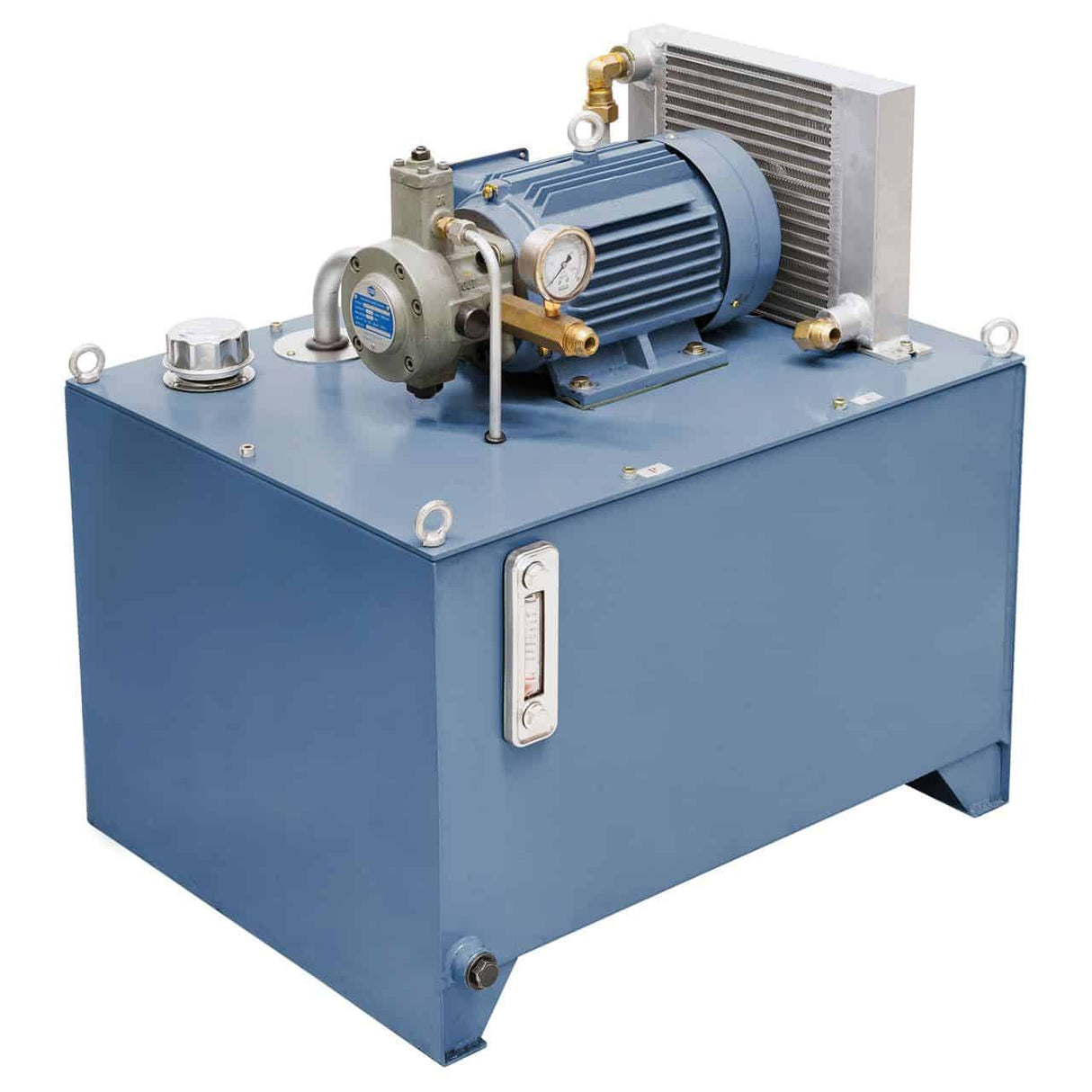

Fortschrittliches Hydrauliksystem mit separater Einheit und Wärmetauscher
Elektrische Magnetplatte 300 x 600 mm im Lieferumfang enthalten
Robuste Gusseisenkonstruktion mit einem Gewicht von 2375 kg

---

---

Logistik

Bernardo Versand: 5–9 Werktage (7 Tage im Süden). Original-Ersatzteile sind innerhalb von 3–5 Werktagen lieferbar. Kundensupport auf Italienisch verfügbar.

Technische Daten Techniken

Angeben	Wert
Marke	Bernardo
Modell	BSG 3060 SPS
Tabellenabmessungen	305 x 635 mm
Nr. Breite der T-Nuten	3 / 14 mm
Magnetplatte	300 x 600 mm
Max. Längsverfahrweg	765 mm
Max. Querverfahrweg	340 mm
Max. Spindel-Tisch-Abstand	580 mm
Max. Gewicht Werkstück (mit Platte) 270 kg Schleifscheibe Ø 350 x 40 x 127 mm Hydraulische Tischgeschwindigkeit 5 – 25 m/min Automatischer Quervorschub 0,5 – 8 mm/Hub Schnellvorschub 990 mm/min Automatischer Vertikalvorschub 0,005 – 0,05 mm Schnellvorschub Vertikalvorschub	480 mm/min
Leistung des Schleifscheibenmotors	4,0 kW
Spindeldrehzahl	1450 U/min
Leistung der Hydraulikpumpe	2,2 kW
Leistung des Vertikalvorschubs	0,5 kW
Maschinenabmessungen (B x T x H)	2350 x 2220 x 1910 mm
Gewicht	ca. 2375 kg

Standardausstattung

ES-12 H 2-Achsen-Digitalanzeige mit LCD

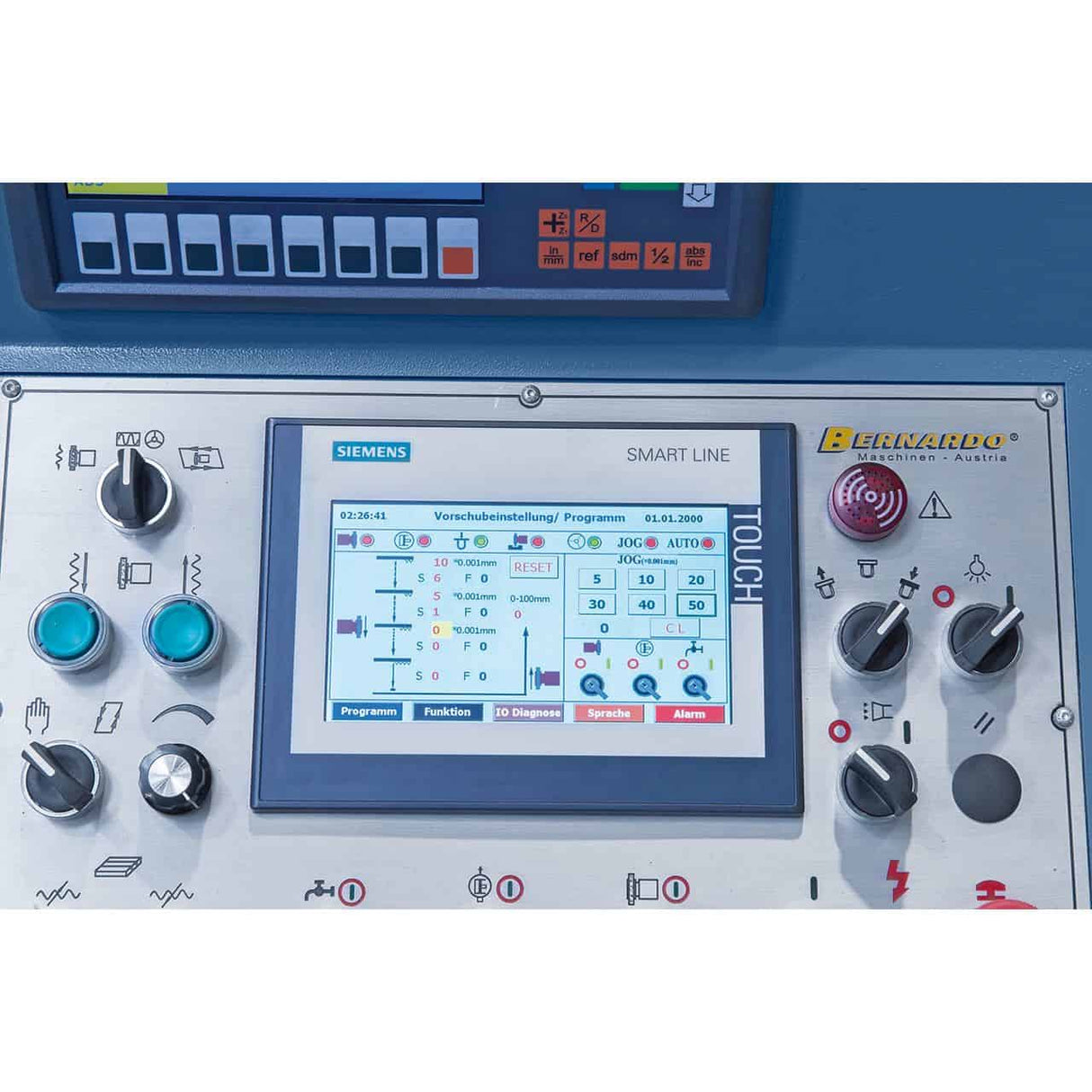

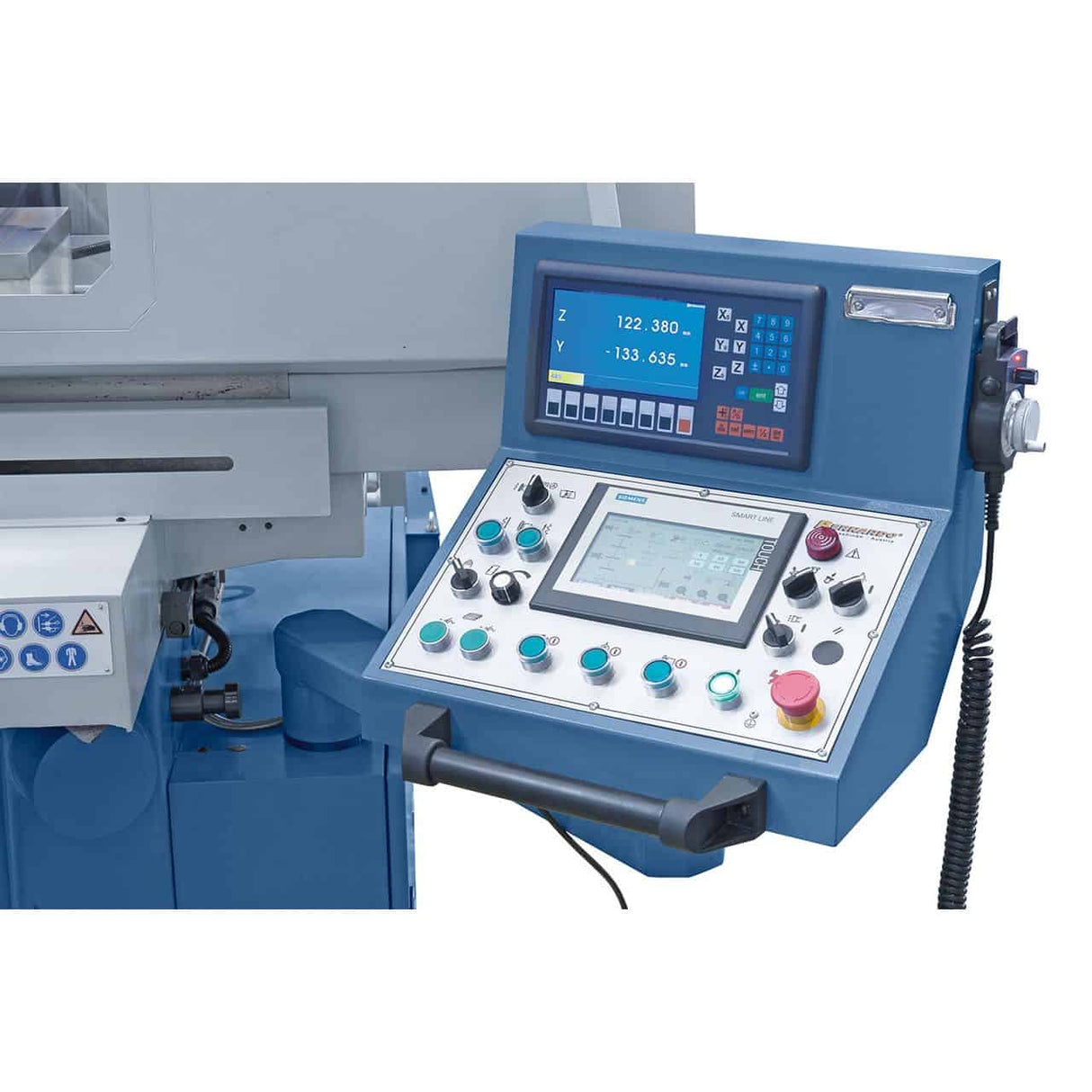

Siemens SMART-Panel IE V3 mit Touchscreen
Elektronisches Handrad
Elektromagnetplatte 300 x 600 mm
Schleifscheibe Ø 350 mm mit Flansch
Stativ und Ausgleichswelle
Parallelschleifer

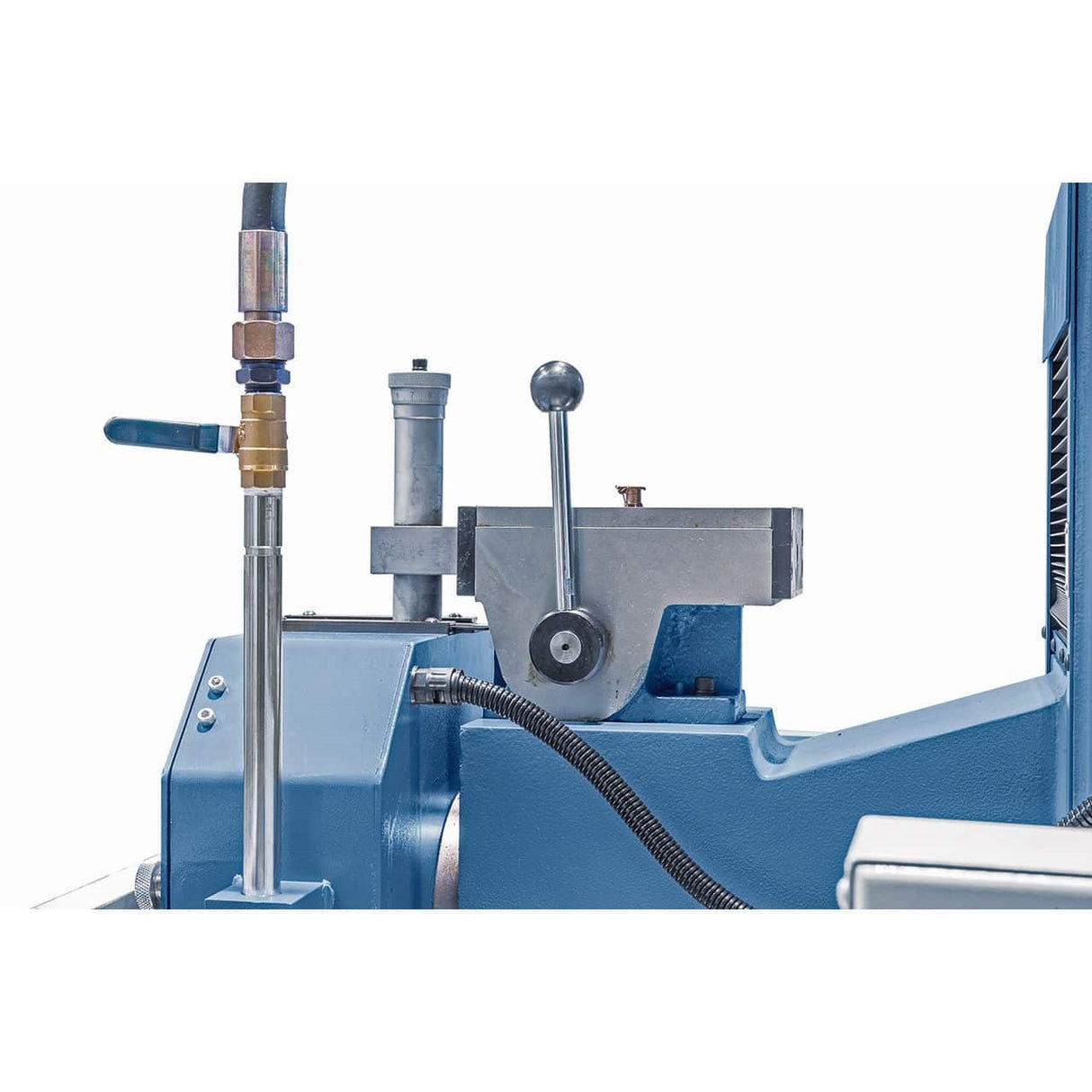

Diamant-Abrichtspitze

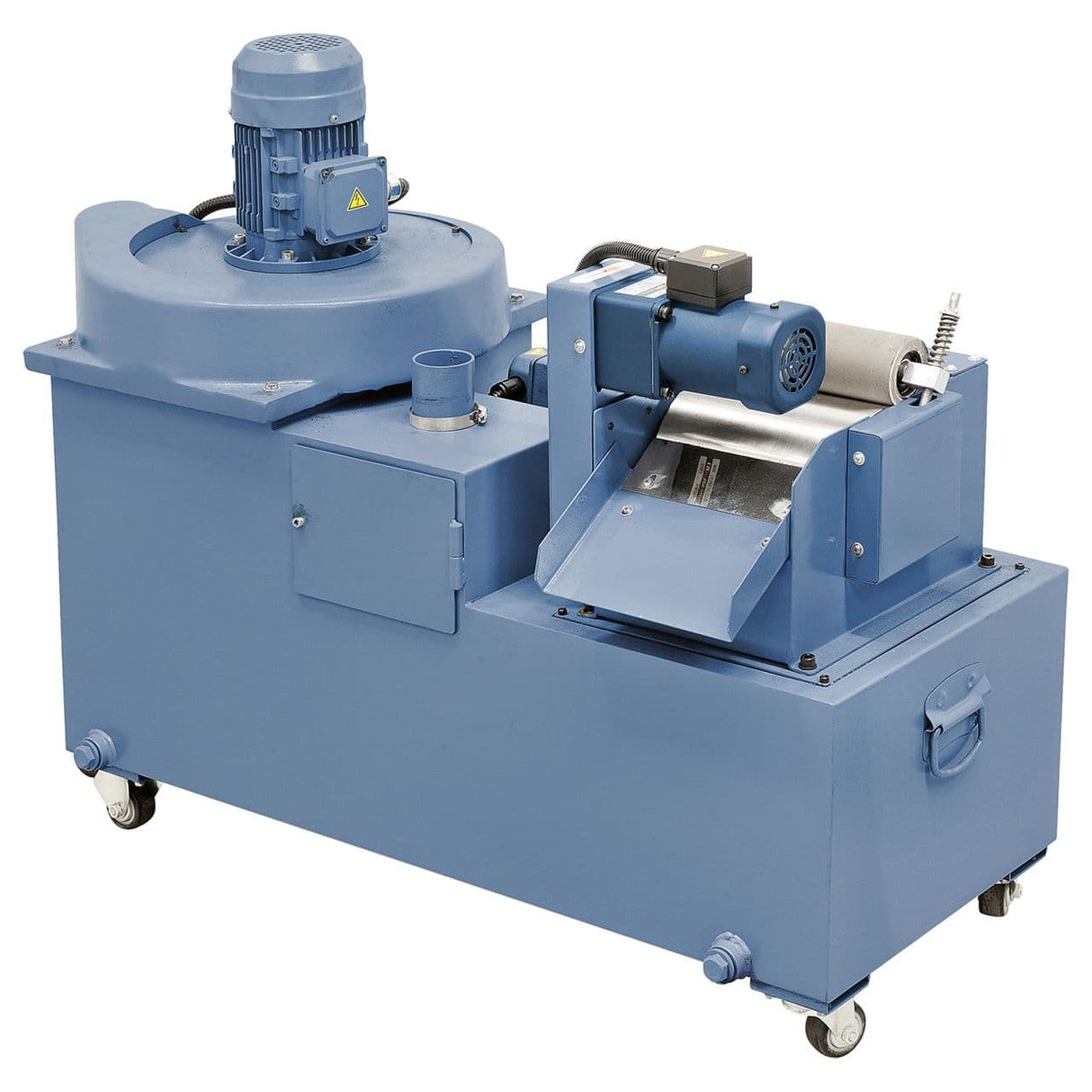

Kühlsystem

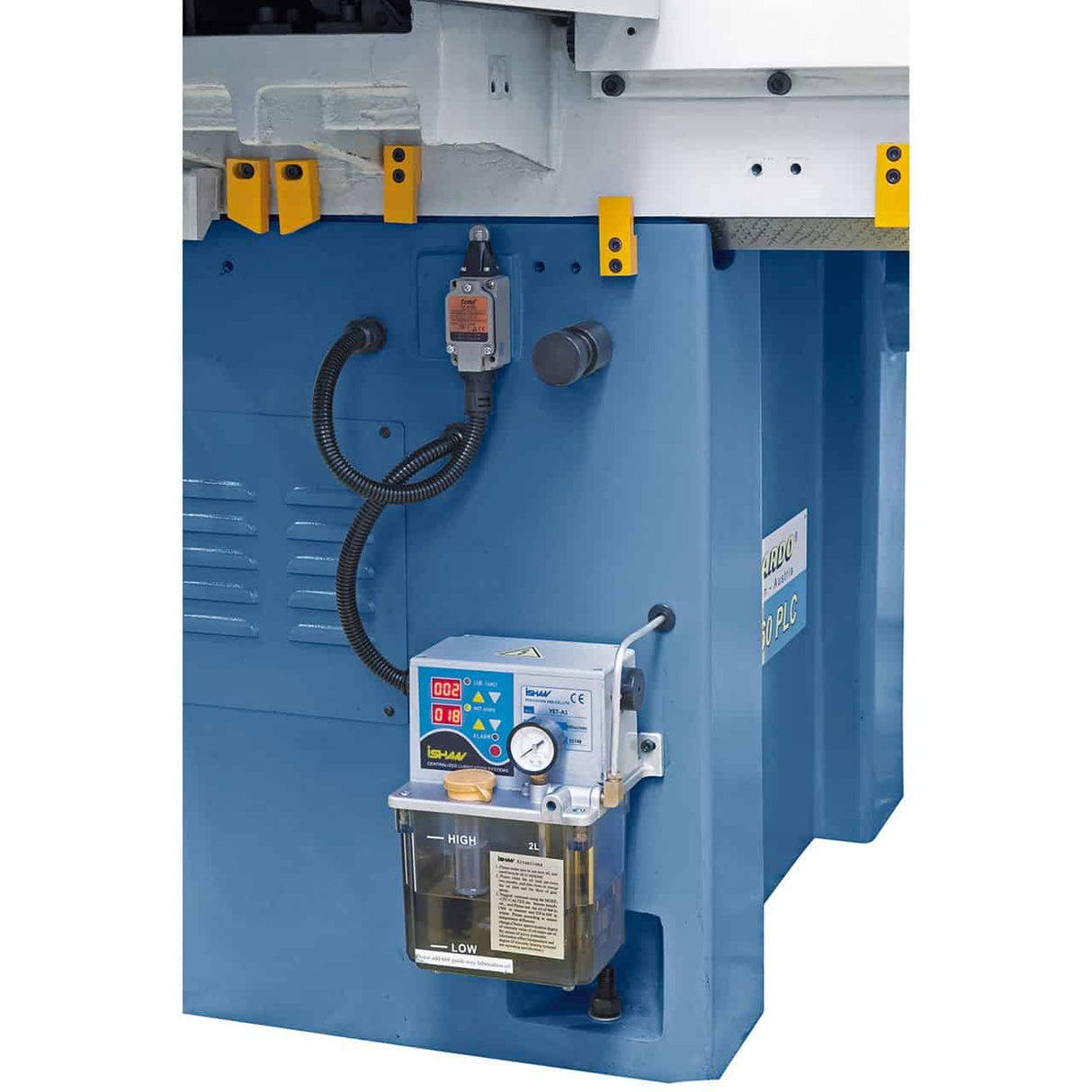

Zentralschmiersystem
Maschinenfüße
LED-Arbeitsleuchte
Schutzabdeckungen

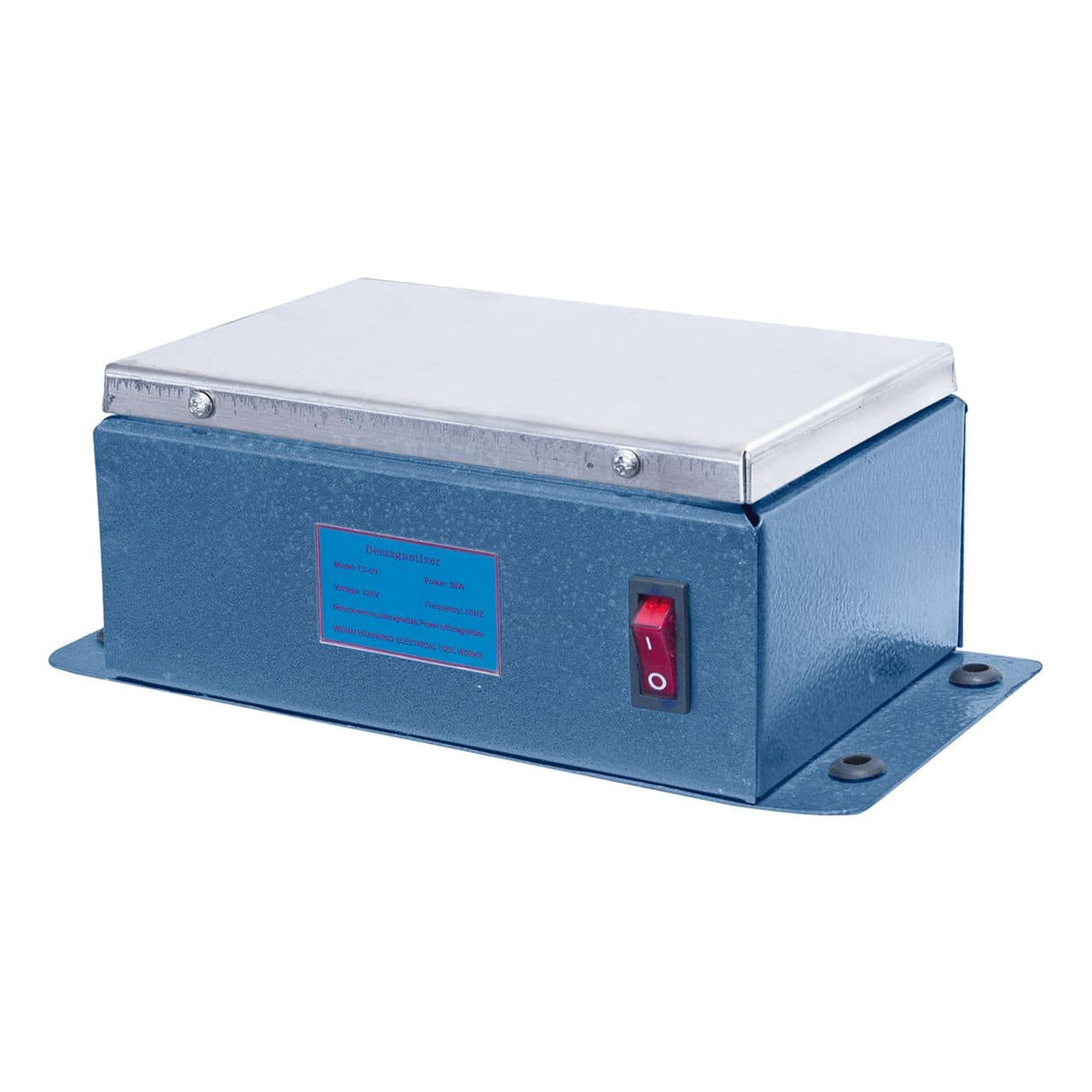

Entmagnetisierungsvorrichtung
Spritzschutz
Werkzeugsatz

Die Garantiebedingungen und Informationen zum Kundendienst finden Sie auf der entsprechenden Krollit-Seite.

Krollit-Garantiebedingungen ansehen

Häufig gestellte Fragen

Welche Schleifgenauigkeit lässt sich mit der Bernardo BSG 3 Flachschleifmaschine erzielen?

Unter optimalen Bedingungen erreichen Bernardo Flachschleifmaschinen Maßtoleranzen von IT5–IT6 und eine Rauheit von Ra 0,4–0,8 µm. Die tatsächliche Genauigkeit hängt vom Zustand der Schleifscheibe (regelmäßiges Abrichten), dem Werkstückmaterial, dem Kühlmittel und der Erfahrung des Bedieners ab.

Was bedeutet der Zusatz „PLC“ beim Modell Bernardo BSG 3 Flachschleifmaschine?

Der Zusatz „PLC“ bedeutet, dass die Schleifmaschine mit einer programmierbaren SPS-Steuerung ausgestattet ist. Diese ermöglicht die automatische Einstellung von Schleifzyklen (Anzahl der Durchgänge, Schnitttiefe, Vorschub) ohne manuellen Eingriff während des Zyklus. Im Vergleich zur manuellen Bearbeitung verkürzt sie die Zykluszeiten und liefert reproduzierbarere Ergebnisse bei Serien identischer Werkstücke.

Welche Schleifscheibe eignet sich für Stahl, Gusseisen bzw. Aluminium?

Stahl: Korund-Schleifscheibe (Al₂O₃) A46K–A60K. Gusseisen: Siliciumcarbid-Schleifscheibe (SiC) C46K–C60K. Aluminium: Siliciumcarbid-Schleifscheibe C46J–C60J mit reichlich Schmierung. Verwenden Sie keine unterschiedlichen Materialien auf derselben Schleifscheibe – Metallrückstände verunreinigen die geschliffene Oberfläche.

Benötigt die Bernardo BSG 3 Flachschleifmaschine ein integriertes Kühlmittel?

Die Flachschleifmaschinen BSG und FSM sind mit einem integrierten Kühlmittelsystem ausgestattet – unerlässlich für das Präzisionsschleifen von gehärtetem Stahl, um Oberflächenverbrennungen zu vermeiden, die die Materialstruktur verändern. Verwenden Sie stets das für das jeweilige Material geeignete Kühlmittel.

Sind Ersatzteile und Schleifscheiben erhältlich?

Original-Ersatzteile sind mit einer Lieferzeit von 3–5 Werktagen erhältlich. Kundensupport auf Italienisch ist verfügbar.
